Котлы бакси – коды ошибок и их значение

Классификация ошибок

Благодаря «умной» автоматике владелец газового котла может в короткие сроки распознать и устранить проблему. Существует большой перечень кодов-неполадок, но все их можно разделить на два типа:

1. Полное прекращение работы системы.
2. Переход аппарата в состояние ожидания.

При блокировке чаще всего требуется перезапуск оборудования. Этот режим включается при серьезных поломках во избежание угрозы безопасности. К таким неполадкам можно отнести перегрев аппарата, отсутствие тяги или подачи топлива. Крайне редко подобная проблема может быть решена сама по себе. Поэтому не стоит рассчитывать на то, что прибор заработает самостоятельно.

Код Е01

Владельцу обязательно следует знать, как исправить ошибку Е01 на котле Baxi, поскольку это одна из самых частых неполадок. Такой код появляется на дисплее устройства, когда срабатывает датчик пламени.

Проблема может возникнуть по следующим причинам:

1. Нет подачи газа.
2. В фазозависимой разновидности отсутствует соответствие нуля и фазы.
3. Нет контакта с датчиком пламени.
4. Поломка или загрязнение датчика.
5. Возникновение сбоя в работе розжига.
6. Электронная плата или газовый клапан вышли из строя.
7. Дефицит воздуха, требующегося для качественного горения.
8. Нехватка давления газа.

Причин для возникновения ошибки E01 много, например, сбой в работе розжига

Эту проблему не всегда возможно решить самостоятельно. Действия при ошибке Baxi Е01:

1. Проверить качество соединения с датчиком и уровень подачи газа. Иногда отсутствие газа может возникнуть из-за банальных ситуаций, например, если газовый кран перекрыт.
2. Если с этим все в порядке, но все равно высвечивается ошибка 01 на котле Бакси, нужно нажать на клавишу R и удерживать ее 2-3 секунды. Если автоматика сработала случайно, котел начнет функционировать.

Обозначение Е10

Другая частая проблема — ошибка Е10. Она возникает при неполадках с датчиками, которые отвечают за циркуляцию воды и эксплуатацию насоса. Система оповещает о неисправности в таких случаях:

1. Низкое давление газа.
2. Плохой контакт между реле давления и платой или полное его отсутствие.
3. Не работает реле давления.
4. Датчик насосного оборудования вышел из строя.
5. Поломка насоса.
6. В контуре отопления случилось засорение системы фильтров.
7. Произошло засорение теплообменника.

Специальные коды ошибок позволяют владельцу оборудования выявить даже самые незначительные сбои в работе системы. Следует максимально быстро проводить диагностику и в случае серьезных проблем незамедлительно обращаться к специалисту. Тогда газовый котел будет служить долго и исправно.

Чем вызывается ошибка

Насосом

Сбой в его функционировании, остановка отражаются на скорости протока теплоносителя. Определение причины ошибки Е26 нужно начинать с диагностики помпы котла. Ее некорректная работа вызывается неполадками механической части или в электрической схеме изделия.

Причиной выхода насоса из строя послужила грязь и слизистая масса из системы отопления

Что сделать

Проверьте надежность контактов котла Baxi

Проверните циркуляционный насос

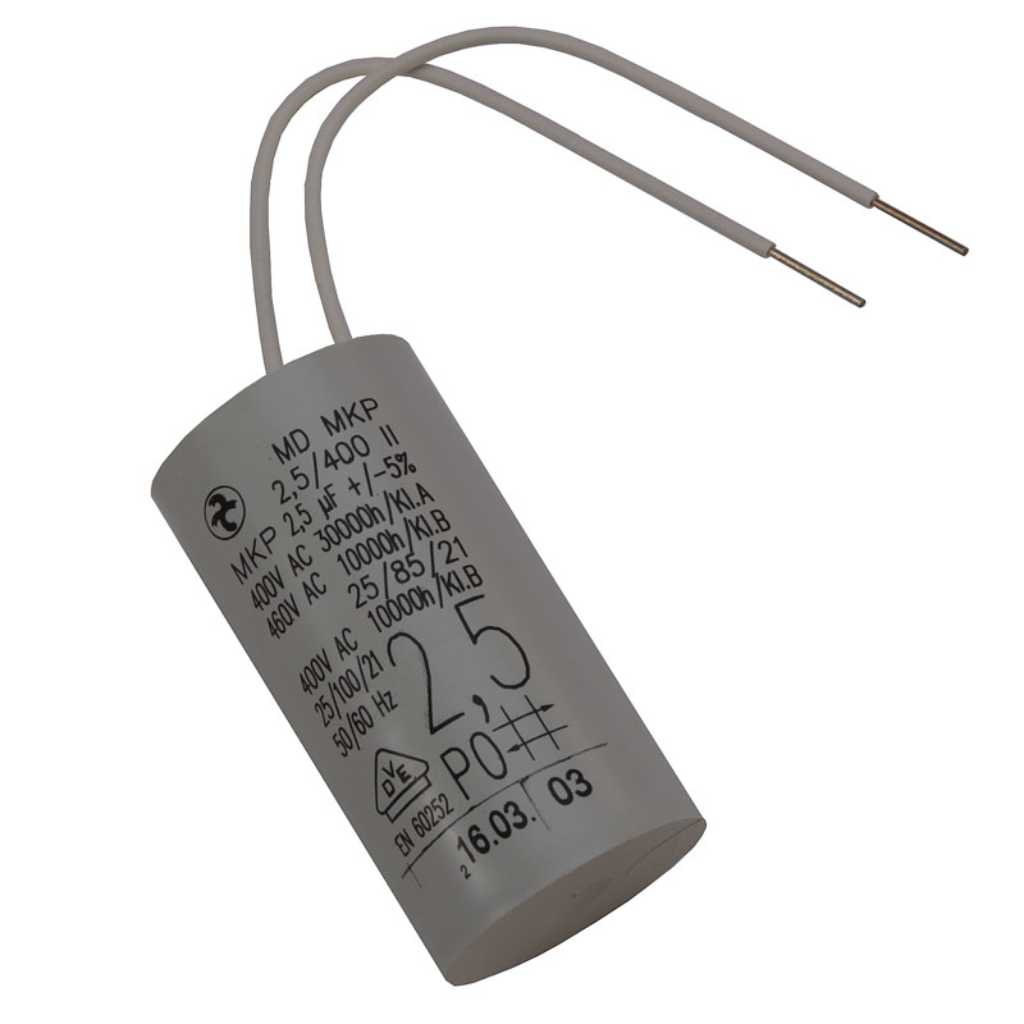

Конденсатор циркуляционного насоса grundfos в котле baxi

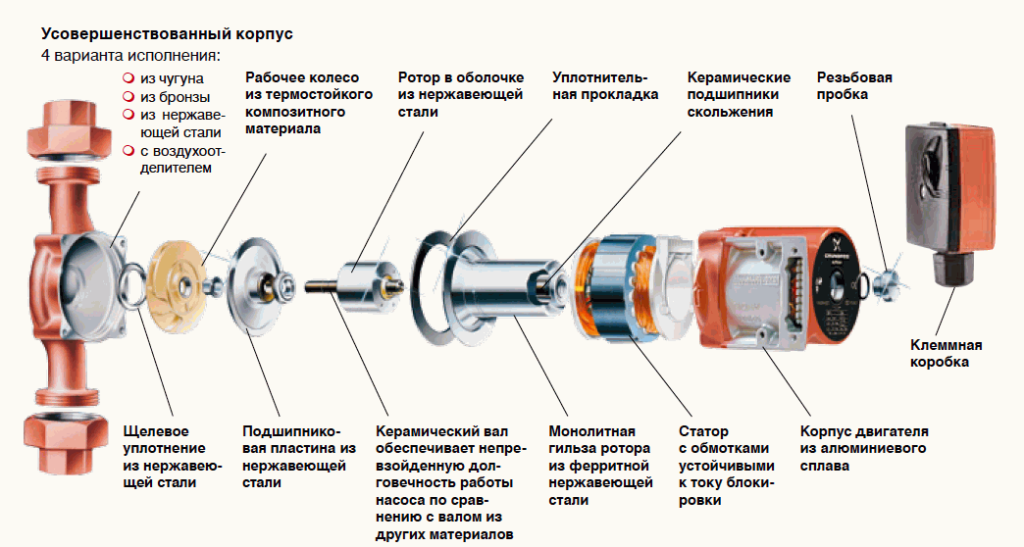

Как устроен циркуляционный насос

Воздухом в контуре

Трудности с перемещением теплоносителя вызываются завоздушниванием системы. Следует наощупь проверить степень нагрева труб, радиаторов отопления. Заодно посмотреть, нет ли лужиц на полу – протечка инициирует перегрев и ошибку е26 котла Бакси.

Остывающая батарея укажет на проблемный участок схемы. Рекомендуется стравить воздух вручную везде, где это предусмотрено, невзирая на автоматические клапана – они не всегда срабатывают, тем более после долгой эксплуатации. Накопление пузырьков, ухудшающих циркуляцию жидкости, происходит и в насосе котла Бакси, что вызывает ошибку е26. Стравливать нужно и из него.

Сложность обнаружения места дефекта в испарении жидкости с горячих труб и радиаторов отопления – характерных пятен, лужиц на полу не будет. Но при остывании теплоносителя они появятся, а потому следует повторить обход объекта спустя некоторое время после остановки котла Бакси. Микротрещину в пластике, металле заделать несложно – в продаже много соответствующих материалов и составов.

Возросшим гидравлическим сопротивлением

Скорость протока снижается по причине загрязнения контура и отложения накипи.

На входе ОВ котла Бакси установлен фильтр, служащий для защиты теплообменника от наносов из труб. Забитая сетка – причина ошибки е26. Проверить, промыть – дело нескольких минут.

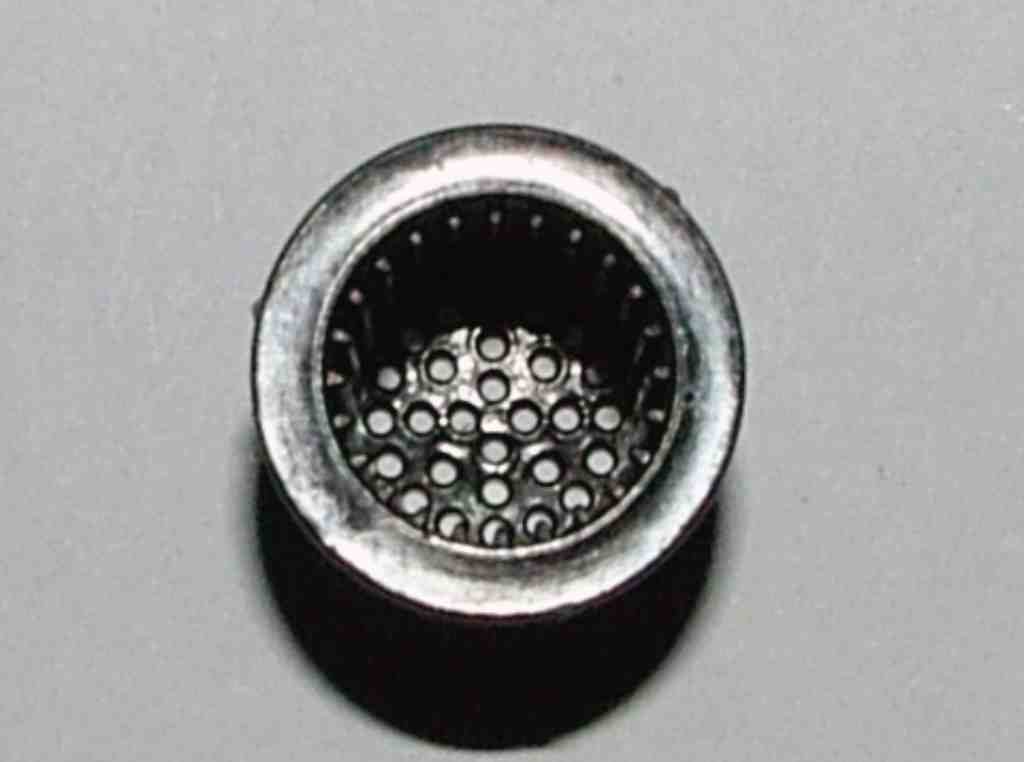

Фильтр на входе холодной воды в котел Baxi

Теплообменный прибор. Жидкость повышенной жесткости, высокая температура вызывают интенсивное отложение накипи в его полости. Скорость циркуляции постепенно падает, нагрев происходит быстрее, формируется код неисправности е26. Узел нуждается в регулярной чистке, что делается в условиях сервисной мастерской и на дому. Если последний вариант не обеспечит требуемого качества, то сэкономит время и обойдется собственнику объекта бесплатно.

Методика

• С котла Бакси сливается жидкость.

• Теплообменник демонтируется.

• Выполняется механическая очистка корпуса изделия и присоединительных патрубков.

• Готовится агрессивный состав. Продающиеся препараты для промывки теплообменников котлов стоят дорого, потому опытные мастера пользуются «дедовской» технологией, используя подручные средства. В горячей воде при тщательном перемешивании нужно растворить лимонную кислоту (из расчета 5 ч.л. на 1 л жидкости).

• Прибор устанавливается на поддоне (в ванночке), в него заливается подготовленная смесь.

Химическая промывка теплообменника в ванночке

• Выдержка не менее суток. Такой временной отрезок обеспечит размягчение всех наслоений на стенках канала циркуляции.
• Промывка под проточной водой. Если теплообменник котла Бакси сильно загрязнен, процедура с агрессивной смесью повторяется. После чистки прибора ошибка е26 исчезнет.

Термодатчиком ОВ

В котле Бакси установлены два NTC (на входе и выходе из теплообменного прибора). Параметр tопределяется по разности данных, передаваемых ими на плату управления. Если в заводской инструкции отсутствует график зависимости R от t, сопротивление измеряется при разных температурах после демонтажа датчиков. Перед снятием NTC погружного типа с котла Бакси сливается теплоноситель. R исправного термодатчика (Ом) должно соответствовать значениям: при t = 40 С – 5, при 25 (комнатная температура) – 10. Если показания мультиметра сильно отличаются, характеристика изделия «поплыла» – непригодно.

Снятие датчика температуры отопления baxi main four

Электронная плата

На основании информации, поступающей с NTC, она формирует ошибку е26: снимается напряжение с реле, через контакты которого питание поступает на насос котла Бакси. Если причина неполадки при тестировании системы отопления и агрегата не выявлена, она в модуле управления.

Плата управления котлом Baxi

Самостоятельная диагностика нецелесообразна: нужен стенд, подробные схемы, методические указания производителя. Тот случай, когда вызывается сервисный мастер. Стоимость платы, в зависимости от модификации, доходит до трети от цены на отопительную установку: экспериментировать или покупать новый блок лишь при подозрении на него может оказаться напрасной тратой денег.

Причины вылета ошибки во время эксплуатации котла

В большинстве ситуаций ошибка E01 говорит лишь про несколько из представленных причин. Самая распространенная – зажигание в горелке внутри отсутствует, и на главный экран панели управления подается сигнал, прямиком с датчика, предназначенного для контроля пламени. Он представляет собой обычный электрод – датчик, определяющий, есть ли пламя внутри бака, и, в ситуации, когда его там нет, происходит блокировка работы котла. Ошибка также возникает независимо от того, подается ли газ не полностью или происходят сбои в системе горения. Ниже – основные причины, из-за чего в баке Baxi возникает ошибка E01.

• Не происходит подача газа в бак, недостаточное давление внутри него или же поломка в клапане, через который подается воздух.
• Питание для котла было подключено неверно, и фазы этого самого подключения нарушены (как правило, все баки фазозависимы).
• Исчезновение сигнала с панели управления, к которой подключен ионизатор.
• Загрязнение или поломка на панели датчика по контролю за пламенем внутри бака (самая распространенная ошибка).
• Поломка платы управления.
• Отсутствие тяги или засорение трубопровода для подачи воздуха в бак, чтобы обеспечить ему правильное горение.

Вам будет интересно:Безупречный дизайн сайта: reset CSS

Система управления котлом выдает отказ на исправную работу только спустя три попытки запустить бак. После этого необходимо будет сбросить бак. Чтобы сделать это, требуется нажатие на панели управления кнопки R (от английского Reset), когда ошибки будут устранены. Пользователь может и сам попробовать проверить и устранить некоторые причины, возникающие при поломке котла, такие как доступ воздуха внутрь бака, неисправность при загрязнении. Ниже мы разберем все причины, почему в котле Baxi ошибка E01 и что делать в такой ситуации.

Ошибка е35 на котле бакси как исправить

Перезагрузить котел. На панели Бакси кнопка Reset (R): после нажатия и удержания на 2 сек ложная ошибка е35 исчезнет. При повторном появлении кода рекомендуется следующий порядок действий.

Перезагрузите котел котел Baxi

Что проверить

Присутствие конденсата

Сырость – причина ошибки е35 газового котла. Если Бакси находится в неотапливаемом помещении, после долгого простоя появление 35-го кода ожидаемо: нужно оценить состояние датчика ионизации. С него в условиях высокой влажности поступает ложный сигнал наличия пламени даже при перекрытом вентиле на трубе. Находится в камере, служит для фиксации тока между металлом горелки котла и электродом датчика; в некоторых моделях Бакси совмещен с запальным устройством. При неработающем агрегате, в условиях сырости выдает на плату паразитный сигнал, по которому формируется ошибка е35.

Датчик ионизации котла Baxi

Решение проблемы:

• произвести осушку камеры сгорания потоком теплого воздуха (строительный фен, калорифер или подобное);

• если котел Бакси установлен на кухне, организовать эффективную вытяжку. Причина ошибки е35 – повышенная влажность.

Параметры электросети

Отклонение от значения, указанного в инструкции на Бакси (~230В), инициирует сбои в работе электроники, вызывает остановку котла с ошибкой.

Наводки. Если вблизи объекта расположена ЛЭП, иной источник мощного ЭМ излучения, ошибка котла Бакси е35 – не редкость. В таких условиях нарушается алгоритм работы электронной платы, формируется ложный код неисправности. Некорректное функционирование внешнего стабилизатора также вызывает 35-й код.

Рекомендация. Один из способов избавиться от ошибки е35 – поставить на газовую трубу фитинг-отсекатель (муфту диэлектрическую) между котлом и краном. Она предотвратит влияние блуждающих токов, наводок на электронику Бакси. Источниками помех становятся ЛЭП, трамвайные линии, электрифицированные ж/д пути и тому подобное при случайных пробоях. Электричество, «сброшенное» в грунт, переходя и на металл газовой магистрали, воздействует на «мозг» котла, вызывая ошибку е35.

диэлектрическая муфта одна

Подключение диалектической муфты

Схема подключения к диэлектрической муфте

Заземление

С этим сталкиваются пользователи, занимающиеся обвязкой котла Бакси самостоятельно, и собственники квартир в многоэтажках. Подключение обязательно проверяется при первичном пуске агрегата в работу. Недаром нарушение порядка заземления, его несоответствие требованием ПУЭ – основание для снятия отопительной установки с заводской гарантии.

Заземление котла baxi

Это особо оговаривается в инструкции производителя, которую, к сожалению, не все внимательно изучают. Некачественное присоединение котла Бакси к контуру вызывает сбои в работе платы управления, аварийную остановку и высвечивание на дисплее ошибки е35. В домашних условиях надежность, эффективность заземления несложно определить с помощью отвертки-индикатора по отсутствию свечения в момент касания щупом металлических деталей, узлов, корпуса котла Бакси.

Газовый клапан

Его негерметичность – причина ошибки е35. Если электромагнитные клапана после снятия команды на открывание не полностью блокируют газовый тракт, датчик ионизации котла Бакси фиксирует пламя горелки. Его ремонт – отдельная тема, но рациональнее заменить: дефект связан с выработкой ресурса.

Электронная плата

В случае присутствия ошибки е35 после принятых мер нужно проверить этот узел. Котлы Бакси (зависит от года выпуска, серии) комплектуются разными платами. При идентичности функционирования отличаются реакцией на внешние факторы (электропитание, наводки, заземление). Наиболее «чувствительны» к сырости платы Honeywell.

Как поступить

Промыть поверхность. Для очистки от пыли, которая при увлажнении становится токопроводящим слоем, используется изопропиловый спирт и щеточка (с ворсинками средней жесткости), в лабораторных условиях – ультразвуковая ванна. После устранения загрязнения электронной платы и ее просушки ошибка е35 исчезнет.

Поставить в котел новый узел. По данному вопросу стоит посоветоваться с профессионалом – не все платы взаимозаменяемы. Спецификация изделия (цифры, буквы) указана на панели

При заказе (выборе) электронного узла нужно принять во внимание этот код – ошибки не будет. Собственникам Бакси mainfour следует знать, что в этих котлах устанавливаются платы 3-х вариантов: один отличается схемой и не является взаимозаменяемым.

Самые распространенные причины выхода из строя котлов baxi

Как только возникает ошибка Е01, не стоит сразу же впадать в панику. Стоит отметить, что ошибки Е01 и ЕО3 чаще всего возникают по причине неисправности датчиков. Чтобы диагностировать проблему, необходимо сразу же проверить следующие моменты:

• не отключен ли газ, не перекрыт ли вентиль подачи;
• отсутствуют ли сбои в электроподаче;
• проверить правильность подключения штекера в розетку (чувствительный момент для фазозависимых моделей);
• проверить отсутствие копоти на трубках системы коаксиальной вытяжки;
• наличие искры на свече розжига.

Если не получилось выявить видимую причину неисправности, стоит обратится в сервисную службу для более детальной оценки работы всех систем и узлов baxi.

Самая тяжелая поломка – это выход из строя микропроцессорной платы или диодного моста к нему. Если разбираться в электронике, то неисправность в этом случае можно выяснить путем прозвонки микроэлементов и дальнейшей их замене.

Стоит отметить, что сам микропроцессор чувствителен к перебоям электрического тока. Может так получится, что заложенная в него программа может обнулиться. Для этого случая понадобится программатор или полная замена электронной платы котла.

Некоторые модели baxi оснащены светодиодами, которые при появлении Е01, Е03 сигнализируют сразу же о возможной причине.

Достаточно произвести настройки минимального давления в системе или хотя бы их проверить.

Полезные советы

• Если ошибка е35 котла принятыми мерами не устраняется, проверить бытовые электроприборы. Возможно, какой-либо потребитель эл/энергии негативно влияет на параметры сети («сажает» напряжение, вносит помехи или иное). Рекомендуется на ночь выключать по очереди всю функционирующую технику, оставляя в работе только Бакси – по опыту устранения ошибки е35 такая методика помогает найти виновника появления кода неисправности.

• При подключении газового котла к питающей сети профессионалы рекомендуют использовать прибор Teplocom GF. Именуется: гальваническая развязка, устройство сопряжения, разделительный трансформатор. Цена 5 350 рублей не станет обременительным приобретением, но ошибка е35 котла Бакси по причине проблем с наводками не появится. В инструкции на блок сказано: для присоединения отопительных установок к сетям ~I без заземления. Даже если оно по факту и есть, то на многих объектах не соответствует нормативным требованиям. Teplocom устраняет паразитные (блуждающие) токи на линии, адаптирует агрегат отопления с автономными источниками. Если работа котла Бакси в доме, квартире систематически блокируется с ошибками, гальваническая развязка – решение проблемы.

Отсутствие газа

Начнем с самой банальной – отсутствие газовой подачи. Достаточно часто, выдает данную ошибку из-за недостаточного поступления газа в систему или вовсе его отсутствия. Следствием этого выступают засорение подводящих путей или недостаточное давление в центральной системе.

Для этого устанавливается газовый фильтр на подходе к котлу. Который подлежит замене в случае сильного засорения. Нарушение монтажа может быть вызвано использованием некачественных, бывших в употреблении труб.

Стоит обратить внимание на положение газового крана, ведь если он закрыт, то соответственно котёл бакси не заработает, выдав соответствующую ошибку.

Выход из строя системы розжига

Не всегда система розжига зависима от внешних факторов. Допустим брак в свечи розжига, ее излом. Испытание высоких температур может вызвать трещины в материале, из которого изготовлена свеча. Поменять одну свечу значительно дешевле, чем всю систему розжига. Вся система выходит из строя по наличию большого количества нагара и конденсата.

Чтобы проверить на исправность свечу розжига, необходимо обратить внимание на наличие искры при включении котла. Если она отсутствует, тогда необходимо заменить свечу розжига для нужной модели baxi

Они свободно продаются отдельно от блока розжига.

При наличии мегомметра необходимо проверить сопротивление катушек на контактах блока розжига. Сопротивление должно принимать значение от 4 до 5 кОм.

Причины появления кода е05 котла Бакси

• Повреждение линии измерительный прибор – плата управления.

• Неисправность датчика или модуля.

Шаг 1

Проверка сигнальных цепей. Обрыв, оплавление изоляции, замыкание, ненадежный контакт – и появляется ошибка е05. Визуально оценить состояние внутренней проводки котла Бакси несложно, открутив крепежные винты и откинув крышку с панелью управления. Выявленные дефекты легко устраняются пользователем – услуги сервисного мастера не нужны.

Проверьте надежность контактов котла Baxi

Шаг 2

Тестирование датчика. Проверить его работоспособность можно самостоятельно с помощью мультиметра. В котлах Бакси нагрев теплоносителя контролируется полупроводниковым прибором – терморезистором (от 1 до 25 кОм). Значение сопротивления зависит от температуры окружающей среды: при ее изменении R увеличивается или уменьшается.

не рабочий датчик NTC контура ГВС. Его сопротивление было далеко от номинала (1,8 кОм вместо 10).

В зависимости от серии Бакси котлы комплектуются разными типами NTC: накладными, установленными в гильзе, погружными, но методика их тестирования идентична. В инструкции производителя есть таблица соответствия значений R и t. Определить, стал ли датчик причиной ошибки е05, несложно измерением его сопротивления при комнатной температуре. Если мультиметр показывает 8,1–8,6 кОм – контрольный прибор исправен, при R = 0 (пробой) или выходе за указанный диапазон (

Шаг 3

Контроль внешних факторов. Причина ошибки е05 не обязательно в котле Бакси. На практике она вызывается:

• плохим заземлением;

• сбоями в линии электропитания;

• несоответствием параметров сети значениям, рекомендованным производителем (~230В).

Шаг 4

Диагностика платы котла Бакси. Если причина ошибки е05 не выявлена, код неисправности вызван поломкой электроники. При подозрении на модуль нужно обращаться в сервисный центр – проблема решается заменой платы. Пытаться разбираться с ней самостоятельно – напрасная трата времени. Диагностика проводится на специальном стенде, контролируется ряд параметров, соответствие их значений табличным данным. В домашних условиях провести полное тестирование модуля котла Бакси, что бы ни утверждали «знатоки» на тематических форумах, не получится.

Описание ошибок Е03-Е10

03Е говорит о том, что во время настройки обогревателя параметр F43 был задан неправильно. Вследствие это влияет на ошибку в расположении платы. Чтобы изменить настройки на правильные, надо нажать на 5 секунд сразу две кнопки, на которых нарисован кран и батарея.

Неисправность 04Е возникает при срыве пламени, и когда нет розжига при отсутствии тяги.

Неисправность котла бакси Е05 — температурный датчик, который установлен при входе в котёл, вышел из строя, либо произошло замыкание или обрыв проводки.

Е06 — разомкнулась цепь в водном температурном датчике. Е07 — обрыв проводки датчика отработанных газов, скорее всего, его придётся менять на новый. Е08 указывает на отсутствие заземления платы, в таком случае нужно осмотреть разъём между платой и клеммой. Е09 требует поменять плату на новую. Е10 означает, что оборвалась проводка прессостата, или же он полностью неисправен. Возможно, что давление в отопительном контуре понизилось ниже отметки ½ бар.

С чем связана ошибка E01 у котлов Baxi?

Электроника датчика контроля пламени рассчитана на блокировку котла в следующих ситуациях:

• отсутствие подачи газа или недостаточное давление в системе магистрального газопровода;
• выход из строя датчика ионизации;
• нарушение целостности электрических соединений или проблемы с контактами;
• выход из строя платы управления;
• неверное соединение входного электропитания (котлы являются фазозависимыми);
• низкое давление в системе теплообмена;
• неполадки с насосом.

Как исправить Ошибку Е01

Как исправить возможные ошибки Бакси е 01 можно найти в инструкциях по эксплуатации, в которых прописаны варианты возникновения проблем и способы, как устранить некоторые из неисправностей самостоятельно.
Если внимательно ознакомиться с инструкцией по эксплуатации газового котла, то можно понять, что элементарный поворот сетевой вилки на 180o (поменять фазность), позволяет запустить систему розжига. Но это одно из действий, которое может сделать каждый.
Но есть действия, которые всё таки требуется делать только Газовому мастеру с необходимым опытом.

Например, Зачистка контактов может восстановить функционирование датчика контроля пламени. Устранить проблему отсутствия запуска насоса можно «банальным» проворачиванием. Подобная ситуация с насосом возникает при первом запуске котла, или при наличии мусора в уже работающей системе, также может сопровождаться ошибкой е01 у газового котла Бакси. Низкое давление в теплообменнике может быть обусловлено низким уровнем жидкости, используемой в качестве теплоносителя и попаданием воздуха в систему.

Если после использования вышеперечисленных вариантов и повторного включения, котёл не перезагружается и не включается в нормальном режиме, и на дисплее появляется ошибка Е01, то без вызова мастера не обойтись. Исправлением неисправностей, связанных с отсутствием подачи газа, низким давлением, газовым клапаном, отвечающим за регулировку подачи газа должны осуществлять специалисты, знакомы со спецификой эксплуатации газового оборудования. Проверку электроники, систем контроля управления безопасной эксплуатации, настройку систем контроля должен выполнять специалист, имеющий большой практический опыт выполнения подобных работ с газовыми котлами «BAXI» различных модификаций. В случае с котлами с совмещённым розжигом, возможной причиной может быть выход из строя электрической цепи платы управления. Замена вышедших из строя элементов следует осуществлять на аналогичные образцы, даже, несмотря на то, что некоторые образцы моделей разных конструкций считаются взаимозаменяемыми.

Советов, как исправить возникшие проблемы, можно найти сколько угодно. Вот только, по отзывам специалистов, оказывающих услуги по обслуживанию и ремонту отопительного оборудования, попытки самостоятельно исправить возникшие проблемы приводят к полному выходу из строя отдельных узлов и оборудования в целом.
