Вычисление аэрации

В летний период аэрация обеспечивает проникновение потока воздуха в производственные помещения через просветы входных дверей и ворот снизу. В холодное время года необходимое количество свежего воздуха поступает через верхние просветы, расположенные над уровнем полового основания на расстоянии более 4 м. На протяжении всего года организованная естественная вентиляция осуществляется через форточки, дефлекторы и специальные шахты.

В зимний период фрамуги оставляют открытыми только в местах интенсивных тепловыделений, например, над генераторами. В период генерации в промышленных помещениях температура воздуха намного выше температуры внешней среды, соответственно, его плотность меньше. Это явление приводит к разнице внешнего и внутреннего атмосферного давления.

На определенной высоте комнаты показатель давления воздушной среды равен показателю внешнего давления. Выше этой плоскости формируется излишнее напряжение, которое способствует удалению горячей воздушной массы из помещения. Ниже этой плоскости наблюдается разряжение, способствующее притоку извне свежего прохладного воздуха. Давление, которое вынуждает в процессе работы природной вентиляции перемещаться воздушные массы, можно определить расчетным путем.

Естественная вентиляция расчет воздуховодов

Для прямоугольной формы воздуховодов этой концепции проветривания планируют диаметр dЭ равновесный округлому воздуховоду:

В случае использования воздуховодов сделанных не из метала, их удельные издержки давления по трению R, взятые с номограммы для стальных воздуховодов, изменяют, умножив на соответствующий коэффициент k:

  • для шлакогипсовых — 1,1;
  • для шлакобетонных — 1,15;
  • для кирпичных — 1,3.

Избытки давления, Па, на преодоление определённых сопротивлений для разных участков вычисляется за уравнением:

  • где – сумма коэффициентов противодействий на участке;
  • v2/2 — динамическое напряжение, Па, взятое с нормативов.

Для создания концепции непринужденной вентиляции предпочтительно остерегаться извилистых заворотов, множественного числа задвижек и клапанов, так как утраты на местные противодействия как правило в каналах воздуховодов достигают вплоть до 91% от всех затрат.

Естественная вентиляция содержит небольшой радиус воздействия и среднюю результативность для комнат излишками тепла в которых соввем малы, что возможно относить недостаткам, а достоинством — легкость системы, невысокая цена и простота в сервисном обслуживании.

4.2. Расчет расхода воздуха для проветривания призабойной зоны, выработки в целом, подачи вентилятора местного проветривания, а также расхода воздуха в месте установки ВМП

Количество воздуха для проветривания подготовительных и нарезных
выработок, проходимых за пределами очистных камер:

Расчет производится для наиболее тяжелых условий проветривания, т. е. для
максимальной длины выработки и ее тупиковой части, который включает в себя
следующие факторы:

1.
Потребности призабойного пространства

2.
Число занятых в выработке людей

3.
По минимально допустимой скорости движения воздуха в выработке

Потребность
призабойного пространства рассчитывается по разбавлению пыли до соответствующих
санитарно-гигиенических норм:

 , м3/мин
(11.)

где: D –
интенсивность пылевыделения при работе комбайна, по данным ВНИИсоль принимается
– 170 мг/с

= 0,87 – коэффициент эффективности
пылеподавления,

= 10 мг/м3 –
предельно-допустимая запыленность воздуха,

– запыленность поступающего свежего
воздуха,

мг/м3

м3/мин (2,5 м3/с)

По
числу людей занятых в выработке:

QЛ = 6*n = 6*2=12 м3/мин = 0,2 м3/с
(.12.)

По минимально
допустимой скорости движения воздуха в выработке:

, м3/мин                     (13)

где: – минимально допустимая скорость
движения воздуха, м/с

=10,51 м2 – площадь
сечения проходимой выработки,

 м3/с

Для дальнейших
расчетов принимается = 2,5 м3/с

Примеры расчета аварийной вентиляции исходя из нормативных документов

Показатель кратности воздухообмена вытяжной системы формируется исходя из санитарных регламентных норм и отраслевых ТБ-данных. Такой показатель аварийной вентиляции, как кратность воздухообмена, устанавливают индивидуально под каждое помещение, исходя из расчетных данных проекта.

В специальных нормах, касающихся проектирования и возведения промышленных построек, относящихся конкретно к каждой промышленной отрасли, а также в СНиП и ТБ, даются разные данные кратности часового воздухообмена. Каждое значение дается в зависимости от типа промышленного помещения: вспомогательные, рабочие зоны цехов.

Так, соответствующий СниП регламентирует расчетные числовые значения для второстепенных помещений на производствах.

Также показатели кратности воздухообмена для вспомогательных построек содержатся в СНиП П-92—76.

При непрерывном поступлении в промзону токсичных газообразных примесей и росте градуса, за норму кратности принимают пороговое значение для всех типов вредных выделений на производстве, оказывающих неблагоприятное воздействие.

Так, зная общий объем помещения, выраженный в кубических метрах, и норму кратности воздухообмена, воспользовавшись простыми математическими формулами можно определить, какой нужен часовой объем воздуха для конкретной зоны.

Как подобрать сечение воздуховода?

Система вентилирования, как известно, может быть канальной или бесканальной. В первом случае нужно правильно подобрать сечение каналов. Если принято решение устанавливать конструкции с прямоугольным сечением, то соотношение его длины и ширины должно приближаться к 3:1.


Длина и ширина сечения канальных воздуховодов с прямоугольной конфигурацией должны соотноситься как три к одному, чтобы уменьшить количество шума

Стандартная скорость перемещения воздушных масс по основному вентканалу должна составлять около пяти метров в секунду, а на ответвлениях — до трех метров в секунду. Это обеспечит работу системы с минимальным количеством шума. Скорость движения воздуха во многом зависит от площади сечения воздуховода.

Чтобы подобрать размеры конструкции, можно использовать специальные расчетные таблицы. В такой таблице нужно выбрать слева объем воздухообмена, например, 400 куб.м\ч, а сверху выбрать значение скорости — пять метров в секунду.

Затем нужно найти пересечение горизонтальной линии по воздухообмену с вертикальной линией по скорости.

С помощью этой диаграммы вычисляют сечение воздуховодов для канальной вентиляционной системы. Скорость движения в магистральном канале не должна превышать 5 м/сек

От этого места пересечения проводят линию вниз до кривой, по которой можно определить подходящее сечение. Для прямоугольного воздуховода это будет значение площади, а для круглого – диаметр в миллиметрах. Сначала делают расчеты для магистрального воздуховода, а затем – для ответвлений.

Таким образом расчеты делают, если в доме планируется только один вытяжной канал. Если же предполагается установить несколько вытяжных каналов, то общий объем воздуховода по вытяжке нужно разделить на количество каналов, а затем провести расчеты по изложенному принципу.

Эта таблица позволяет подобрать сечение воздуховода для канальной вентиляции с учетом объемов и скорости перемещения воздушных масс

Кроме того, существуют специализированные калькуляционные программы, с помощью которых можно выполнить подобные расчеты. Для квартир и жилых домов такие программы могут быть даже удобнее, поскольку дают более точный результат.

На нормальный воздухообмен оказывает влияние такое явление как обратная тяга, со спецификой которой и способами борьбы с ней ознакомит рекомендуемая нами статья.

Почему важно заказать проект у профессионала

Пример вентиляции почтового отделения

Если доверить проектирование вентиляции почтового отделения непрофессионалам, результат может не соответствовать нормам, что приведет к проблемам и штрафам при проверке соответствующими органами.

Также неграмотный проект приводит к нежелательным последствиям:

  • нарушение условий труда, снижение работоспособности персонала;
  • возможность отравления при выделении газов сургучницей, развития заболеваний дыхательных путей из-за накопления пыли;
  • опасность возгорания, что приведет к утрате денежных средств, ценностей, важных писем, посылок;
  • несоответствие пожарной системе, когда при пожаре из-за притока свежего воздуха пламя разгорается еще сильнее;
  • выход из строя компьютеров, утрата данных, остановка работы;
  • чрезмерные затраты при монтаже из-за неправильной схемы или неактуальной сметы, которая составляется на основании проекта.

Нужно ли ориентироваться на СНиП?

Во всех расчетах, которые мы проводили, использовались рекомендации СНиП и МГСН. Эта нормативная документация позволяет определить минимально допустимую производительность вентиляции, обеспечивающую комфортное пребывание людей в помещении. Другими словами требования СНиП направлены в первую очередь на минимизацию стоимости системы вентиляции и затрат на ее эксплуатацию, что актуально при проектировании вентсистем для административных и общественных зданий.

В квартирах и коттеджах ситуация иная, ведь вы проектируете вентиляцию для себя, а не для усредненного жителя и вас никто не заставляет придерживаться рекомендаций СНиП. По этой причине производительность системы может быть как выше расчетного значения (для большего комфорта), так и ниже (для уменьшения энергопотребления и стоимости системы). К тому же субъективное ощущение комфорта у всех разное: кому-то достаточно 30–40 м³/ч на человека, а для кого-то будет мало и 60 м³/ч.

Однако если вы не знаете, какой воздухообмен вам нужен для комфортного самочувствия, лучше придерживаться рекомендаций СНиП. Поскольку современные приточные установки позволяют регулировать производительность с пульта управления, вы сможете найти компромисс между комфортом и экономией уже в процессе эксплуатации системы вентиляции.

Вычисление воздухообмена

Специалисты используют две основные схемы:

  • По укрупненным показателям. В данной методике не предусматриваются вредные выбросы, такие как тепло и вода. Условно назовем его «Способ №1».
  • Метод с учётом избытков тепла и влаги. Условное название «Способ №2».

Способ №1

Единица измерения – м3/ч (кубические метры в час). Применяют две упрощенные формулы:

L=K ×V(м3/ч); L=Z ×n (м3/ч), где

K – кратность воздухообмена. Отношение объёма приточки за одни час, к общему воздуху в помещении, крат в час;
V – объём помещения, м3;
Z – значение удельного обмена воздуха за единицу верчения,
n – количество единиц измерения.

Подбор вентрешёток осуществляется по специальной таблице. При подборе также учитывается средняя скорость прохождение потока воздуха по каналу.

Таблица выбора размеров вентиляционных решёток

Способ №2

При расчёте учитывается ассимиляция тепла и влаги. Если в производственном или общественном здании избыток тепла, то используется формула:

где ΣQ – сумма тепловыделений от всех источников, Вт;
с – тепловая ёмкость воздуха, 1 кДж/(кг*К);
tyx – температура воздуха, направленного на вытяжку,°С;
tnp – температура воздуха, направленного на приточку,°С;
Температура воздуха, направленного на вытяжку:

где tp.3 – нормативная тем-ра в рабочей зоне,С;
ψ- коэффициент увеличение температуры, зависящий от высоты измерения, равный 0,5-1,5 С/м;
Н – длина плеча от пола до середины вытяжки, м.

Когда технологический процесс предполагает выделение большого объема влаги, то используется другая формула:

где G – объём влаги, кг/ч;
dyx и dnp – содержание воды на один килограмм сухого воздуха приточки и вытяжки.

Существует несколько случаев, более подробно описанных в нормативной документации, когда требуемые воздухообмен определяется по кратности:

L=k×V, где

k – кратность смены воздуха в помещении, раз в час;
V – объём помещения, м3.

Расчёт сечения

Площадь поперечного сечения воздуховода измеряется в м2. Её можно посчитать по формуле:

где v – скорость воздушных масс внутри канала, м/с.

Различается для основных воздуховодов 6-12 м/с и боковых придатков не более 8 м/с. Квадратура влияет на пропускную способность канала, нагрузку на него, а также уровень шума и способ монтажа.

Расчёт потерь давления

Стенки воздуховода не гладкие, и внутренняя полость не заполнена вакуумом, поэтому часть энергии воздушных масс при движении теряется на преодоления этих сопротивлений. Величина потери рассчитывается по формуле:

где ג – сопротивление трению, определяется, как:

Формулы, приведенные выше, являются правильными для каналов круглого сечения. Если воздуховод квадратный или прямоугольный, то существует формула приведения к эквиваленту диаметра:

где a,b – размеры сторон канала, м.

Мощность напора и двигателя

Напор воздуха от лопастей H должен полностью компенсировать потери давления P, при этом создавая расчётное динамическое Pд на выходе.

H = P + Pд.

Мощность электрического двигателя вентилятора:

Подбор калорифера

Часто отопление интегрируется в систему вентиляции. Для этого используются калориферы, разные виды рекуператоров, а также метод рециркуляции. Выбор устройства осуществляется по двум параметрам:

  • Qв – предельный расход тепловой энергии, Вт/ч;
  • Fk – определение поверхности нагрева для калорифера.

Расчёт гравитационного давления

Применяется только для естественной системы вентилирования. С его помощью определяется её производительность без механического побуждения.

Специфика организации аварийного воздухообмена

Главная особенность расчета вентиляции для аварийных режимов заключается в том, что для неё не всегда нужна отдельная подсистема. С учётом этого факта подобные расширения для систем дополнительного воздухообмена разрабатываются исключительно в индивидуальном порядке.

Основные положения, определяющие логику построения аварийных вентиляционных подсистем, изложены в СНиП 41-01-2003 «Вентиляция и кондиционирование».

Методические указания и базовые нормативы, используемые при математических расчётах, приведены в СНиП 2.04.05-91.

Базовая задача аварийной вентиляции – предотвращение опасных концентраций аэрозольных и газовых смесей внутри помещения при возникновении аварий или пожаров.

Обратите внимание, что основной параметр – кратность воздухообмена – для разработки аварийных подсистем не указывается отдельно, а берётся из технологических нормативов для цеха (или помещения).

Для небольших помещений, не относящихся к категории пожароопасных, аварийный воздухообмен может разрабатываться на базе основной вентиляции. Техническое исполнение в данном случае бывает следующим:

  • установка добавочных вытяжных вентиляторов;
  • создание аварийных воздуховодов с управляемыми задвижками, открываемыми в случае аварий.

Основной принцип построения подобных вентиляционных установок – приточно-вытяжной с механизированной вытяжкой, но в тех случаях, когда «аварийные» газы и вредности легче воздуха, допускается установка нагнетающих установок на приточный канал.

Роль аварийной вентиляции

Таким образом, реализуется вытесняющий вариант воздухообмена, производительность которого должна быть выше, чем потенциальная скорость генерации опасных газов.

Важный момент: если «аварийные» газовые смеси легче воздуха – вытяжку следует устанавливать в верхней части помещения. Соответственно, если тяжелее – то в нижней части. Отметим, что данный факт часто определяется невозможность использования основной вентиляции в качестве аварийной.

Практически для всех категорий пожароопасных помещений (имеющих буквенный код А, Б, В1-В4, Г, Д) рекомендуется использовать вентиляционные установки с механизированным побуждением.

Исключением могут быть те здания категорий Г и Д, в которых производительность естественного воздухообмена достаточна для ликвидации аварийной загазованности (расчёт должен быть производён для летнего периода).

Наиболее простым вариантом естественной аварийной вентиляции являются автоматически открываемые оконные проёмы или установка резервного вентилятора на основную вытяжку.

Также следует упомянуть, что аварийная газовая смесь часто имеет агрессивный химический состав (или высокую температуру). Этот факт должен быт учтён при разработке воздуховодов и фильтрующих устройств.

Услуги специалистов

Пример рабочего проекта вентиляции

Сотрудники компании «Мега.ру» в Москве в совершенстве овладели всеми специфическими техническими приемами: расчет, проектирование, создание рабочей документации для монтажа вентиляции. Обращаясь к профессионалам предприятия, любая сфера бизнеса, использующая сжатый воздух, получает весь комплекс качественных услуг для получения технических разработок по воздухообменным установкам.

Высококвалифицированные инженеры по проектированию инженерных сетей для вентиляционных систем столичной компании «Мега.ру» приглашают к сотрудничеству заинтересованные предприятия, физических, юридических лиц Москвы и региона. Специалисты осуществляют:

  • быстрые профессиональные расчеты;
  • составление проектов любой сложности;
  • создание чертежно-технической документации;
  • проектирование инженерных сетей новых компрессорных цехов и вентиляции;
  • проекты переоборудования уже существующих систем воздухообмена;
  • финансово-сметную документацию.

Несмотря на чрезвычайную сложность выполнения проектирования вентиляционного оборудования, специалисты компании «Мега.ру» производят все оформление технической документации быстро и профессионально. Методика проектов давно проработана инженерами фирмы. Работы выполняются с помощью специальных компьютерных программ виртуозно, качественно и эффективно.

Вентиляция, спроектированная профессионалами компании «Мега.ру», может устанавливаться по желанию заказчиков в любом производственном, жилом помещении независимо от этажности, высоты, планировки. Опытные инженеры составят проект и при необходимости согласуют его с ответственными службами. Для эффективного функционирования оборудования монтажники, устанавливающие комплекс вентиляции, должны соблюдать все требования нормативной документации.

Опытные менеджеры предприятия помогут рассчитать каждому клиенту мощность вентиляционных агрегатов, определить кратность системы, создать необходимую нормативно-техническую документацию. Наши профессионалы проектируют любые типы вентиляции: аварийно-вытяжной, приточной.

Компания «Мега.ру» работает в Москве, Московской области и всех областях, прилегающих к Московскому региону. Возможно дистанционное сотрудничество с предприятиями всей Российской Федерации. Обращайтесь в «Мега.ру» – вас ждут опытные специалисты по проектированию вентиляции. Все способы связи указаны на странице «Контакты». Квалифицированные инженеры выполнят все расчеты и составят документацию быстро, точно и профессионально!

Нормативные документы и расчет воздухооборота

Кратность обмена воздуха в здании регулируется СТО, СНиПами и правилами ТБ, применимыми для конкретного предприятия. Требования к гигиене и санитарии в помещениях производства регулируются СанПиН 2.2.4.548-96.

Методические указания для расчета воздухооборота.

Обмен воздушными массами рассчитывается следующим образом:

где L- объем поступающего воздуха м³/ч;
n- число, указывающее кратность воздушного обмена;
S – площадь объекта, м²;
H- высота объекта, м.

Естественные условия вентиляции увеличивают количественное число показателя кратности до 3-4 раз в час. С целью повышения этого параметра используют механическую вентиляцию.

Расчетные параметры вытяжной вентиляции помещений производства определяются по следующей формуле:

А=а+0,8z, B=b+0,8z

В случае наличия круглых откосов D=d+0,8z

где а×b – габариты источника выброса, d – диаметр.
Ʋв – скорость перемещения воздуха там, где происходит его выделение;
Ʋз – скорость всасывания в районе зонта;
z – высота установки.

Цеха производства

Места рабочих в цехах часто попадают под воздействие тепловой энергии и вредных веществ. Нормы воздушного обмена для производственных цехов определены СНиП 41-01-2003.

Расчетные значения цеховой вентиляции вычисляются следующим образом:

где L- расход воздуха, м³;
V- скорость воздушного потока в устройстве, м/с;
S- площадь, определяемая проемом установленной вытяжки, м².

Значения воздухооборота в помещениях производства зависят от:

  1. площади и формы цеха;
  2. количества персонала;
  3. интенсивности физической нагрузки людей;
  4. технологии производства;
  5. тепловых потерь оборудования;
  6. повышенной влажности в цеху.

Выбросы пыли и вредных веществ

В зависимости от направленности работ, осуществляемых производственными цехами, вредные выбросы бывают в виде паров химических веществ, механической пыли, тепловых выбросов.

Вытяжные устройства могут иметь различную мощность и схему работы. В случае возникновения аварии и внезапного выброса повышенного количества отравляющих паров и газов в помещениях производства должна быть смонтирована дополнительная вентиляция с вытяжкой, обеспечивающая обмен, превышающий общую вентиляцию в десять раз.

Включение вентиляционного оборудования, установленного на случай аварии, должно производиться как снаружи, так и во внутренней части здания, и за небольшой промежуток времени уменьшать концентрацию ядовитых газов и удалять вредные отходы в виде пара на местах работы.

Вентиляция складских комплексов

Вентиляционное обеспечение складов обеспечивает сохранность, хранящейся там продукции от воздействия вредных факторов. В помещениях складских комплексов присутствуют выделения пыли, тепла. Если там хранятся опасные вещества могут присутствовать вредные выделения газа.

Нормы вентиляции для помещений, в которых располагаются склады регулируются СП 60.13330.2012 «СНиП 41-01-2003. Отопление, вентиляция и кондиционирование воздуха».

Вытяжные конструкции монтируются в самых грязных местах складских зданий.

Показатель кратности воздухообмена определяется следующим образом:

где A(м³/ч)-воздушный объем, выделяемый в складском помещении в течение одного часа;
V(м³ )- объем складского помещения

Считаем расход по выделениям тепла

Избытки тепла (кДж/ч), выводимые из складского помещения вычисляются по следующей формуле:

где Q_n- тепловая энергия, выделяемая в помещение от оборудования и работающих людей, кДж/ч.;
Qотд. – выделение тепла в окружающую среду, кДж/ч.

При условии имеющихся теплоизбытков, расчет количественного параметра воздуха (в м³/ч), необходимых для удаления за 1 час, рассчитывается по формуле:

где С – теплоемкость воздушных масс, С=1, кДж/кг;
ΔT – разница между температурными значениями поступающего и удаляемого воздуха, К;
γпр – плотность приточного воздуха, γпр=1,29 кг/м³.

При наличии опасных газов или пыли расчет L производится отдельно для каждого случая.

Расчетная величина кратности по выделениям теплоты вычисляется следующим образом:

Избытки водяных паров

Воздушные массы, содержащие большую концентрацию водных паров, отрицательно воздействует на состояние человека. Показатель относительной влажности, обеспечивающий комфортное пребывание человека в помещении, составляет 40-60%.

Избытки водяных паров удаляют установкой дополнительных щелевых отсосов. Они способны удалять воздух, насыщенный водяными парами, в объеме 300-500 м³/ч.

5 Конструктивные особенности

Отверстия клапанов и воздуховодов закрываются специальными решётками, предотвращающими попадание внутрь мусора и насекомых. Изготавливаются они из металла и пластика, имеют разные размеры и формы. В качестве аналогов таких решёток иногда используются анемостаты.

В многоэтажных домах обязательно наличие вентиляционной шахты. Её роль выполняет высокая вытяжная труба с большим диаметром, проходящая от первого до последнего этажа и выходящая через крышу. Во всех квартирах имеются отверстия, выходящие в эту шахту.

В зданиях, где есть или были печи и камины, предусмотрены дымоходы, через которые удаляются продукты горения топлива. В некоторых случаях они заменяют шахты вентиляции. Для усиления тяги дымоходы и шахты комплектуются дефлекторами.

В дверях жилых домов или в промежутке под дверью часто крепятся переточные клапаны. Они обеспечивают движение воздушных потоков от точки притока до вытяжки, когда двери закрыты.

Основные формулы аэродинамического расчета

Первым делом необходимо сделать аэродинамический расчет магистрали. Напомним что магистральным воздуховодом считается наиболее длинный и нагруженный участок системы. За результатами этих вычислений и подбирается вентилятор.

Только не забывайте об увязке остальных ветвей системы

Это важно! Если нет возможности произвести увязку на ответвлениях воздуховодов в пределах 10% нужно применять диафрагмы. Коэффициент сопротивления диафрагмы рассчитывается за формулой:

Если неувязка будет больше 10%, когда горизонтальный воздуховод входит в вертикальный кирпичный канал в месте стыковки  необходимо разместить прямоугольные диафрагмы.

Основная задача расчета состоит из нахождения потерь давления. Подбирая при этом оптимальный размер воздуховодов и контролирую скорость воздуха. Общие потери давления представляют собой сумму двух компонентов — потерь давления по длине воздуховодов (на трение) и потерь в местных сопротивлениях. Расчитываются они по формулам

Эти формулы правильны для стальных воздуховодов, для всех остальных вводится коэффициент поправки. Он берется из таблицы в зависимости от скорости и шероховатости воздуховодов.

Для прямоугольных воздухопроводов расчетной величиной принимается эквивалентный диаметр.

Рассмотрим последовательность аэродинамического расчета воздуховодов на примере офисов, приведенных в предыдущей статье, по формулам. А затем покажем как он выглядит в программке Excel.

Пример расчета

По расчетам в кабинете воздухообмен составляет 800 м3/час. Задание было запроектировать воздуховоды в кабинетах не больше 200 мм высотой.  Размеры помещения даны заказчиком. Воздух подается при температуре 20°С, плотность воздуха 1,2 кг/м3.

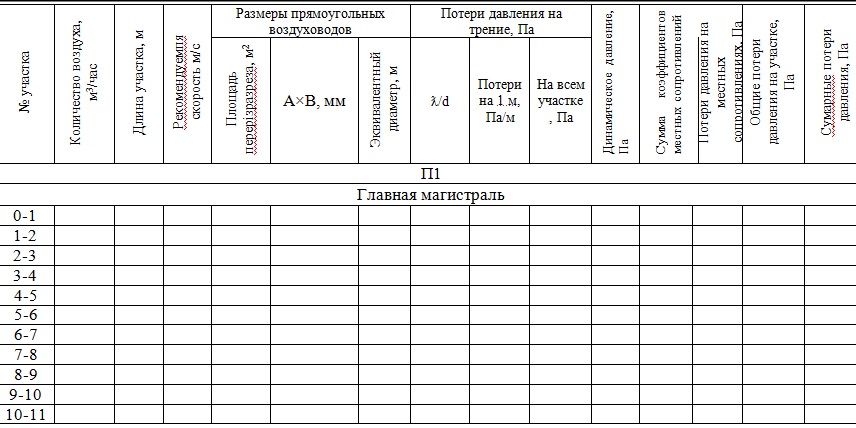

Проще будет если результаты заносить в таблицу такого вида

Сначала мы сделаем аэродинамический расчет главной магистрали системы. Теперь все по-порядку:

Разбиваем магистраль на участки по приточным решеткам. У нас в помещении восемь решеток, на каждую приходится по 100 м3/час. Получилось 11 участков. Вводим расход воздуха на каждом участке в таблицу.

  • Записываем длину каждого участка.
  • Рекомендуемая максимальная скорость внутри воздуховода для офисных помещений до 5 м/с. Поэтому подбираем такой размер воздуховода, чтобы скорость увеличивалась по мере приближения к вентиляционному оборудованию и не превышала максимальную. Это делается для избежания шума в вентиляции. Возьмем для первого участка берем воздуховод 150х150, а для последнего 800х250.

    V1=L/3600F =100/(3600*0,023)=1,23 м/с.

    V11= 3400/3600*0,2= 4,72 м/с

    Нас результат устраивает. Определяем размеры воздуховодов и скорость по этой формуле на каждом участке и вносим в таблицу.

  • Начинаем расчеты потерь давления. Определяем эквивалентный диаметр для каждого участка, например первого dэ=2*150*150/(150+150)=150.  Затем заполняем все данные необходимые для расчета из справочной литературы или вычисляем: Re=1,23*0,150/(15,11*10^-6)=12210.  λ=0,11(68/12210+0,1/0,15)^0,25=0,0996 Шероховатость разных материалов разная.

  • Динамическое давление Pд=1,2*1,23*1,23/2=0,9 Па тоже записывается в столбец.
  • Из таблицы 2.22 определяем удельные потери давления или рассчитываем R=Pд*λ/d= 0,9*0,0996/0,15=0,6 Па/м  и заносим в столбик. Затем на каждом участке определяем потери давления на трение: ΔРтр=R*l*n=0,6*2*1=1,2 Па.
  • Коэффициенты местных сопротивлений берем из справочной литературы. На первом участке у нас решетка и увеличение воздуховода в сумме их КМС составляет 1,5.
  • Потери давления в местных сопротивлениях ΔРм=1,5*0,9=1.35 Па

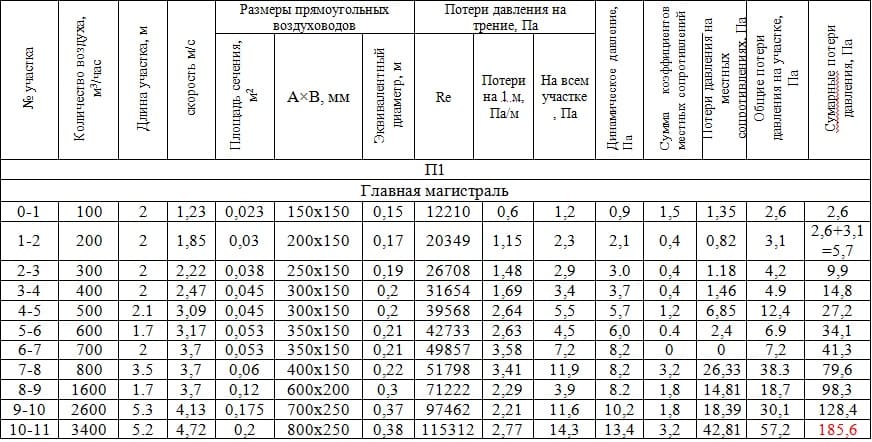

  • Находим суму потерь давления на каждом участке = 1.35+1.2=2,6 Па. А в итоге и потери давления во всей магистрали = 185,6 Па. таблица к тому времени будет иметь вид


Далее производится по тому же методу расчет остальных ветвей и их увязка. Но об этом поговорим отдельно.

Особенности вентилирования помещений почты

Вентиляционная система проектируется с учетом типа почты: почтамт, городской или районный узел почтовой связи, прижелезнодорожный почтамт, обменный пункт, отделение связи с полной или ограниченной доставкой, закрытое отделение при предприятиях. Для каждого из них предписано разное обустройство, количество и типы помещений.

Основными из них являются следующие виды помещений:

  • зал обслуживания посетителей;
  • участок обработки посылок;
  • участок обработки корреспонденции;
  • зона приема мешков с корреспонденцией;
  • кладовая спецсвязи;
  • хранилище денежных средств и ценностей;
  • телетайпная;
  • мастерские для ремонта мешковой тары, тележек;
  • кабинет начальника отделения, внутренние кабинеты;
  • санузлы, бытовые комнаты.

Типовой проект почты предусматривает вентиляционную систему приточно-вытяжного типа. Она обеспечивает поступление наружного воздуха и выведение использованного. Что такое приточно-вытяжная вентиляция можно посмотреть на видео:

В некоторых помещениях необходимо обустройство дополнительных вентиляторов: серверная, помещение для обработки посылок и корреспонденции, хранилище посылок и писем, архив, мастерские, помещение обеспыливания мешковой тары. Архив не требует подвода приточного канала: в него воздух поступает естественно через смежные помещения при открывании двери.

Над сургучницей проектируется местная вытяжка для ускорения отвода вредных веществ. Местная вытяжка нужна и в мастерской для ремонта мешковой тары, и в помещении обеспыливания. Количество отсосов требуется рассчитать по производительности.

При проектировании вентсистем предусматривается автоматическое отключение вытяжного канала при пожаре и включение систем дымоудаления.

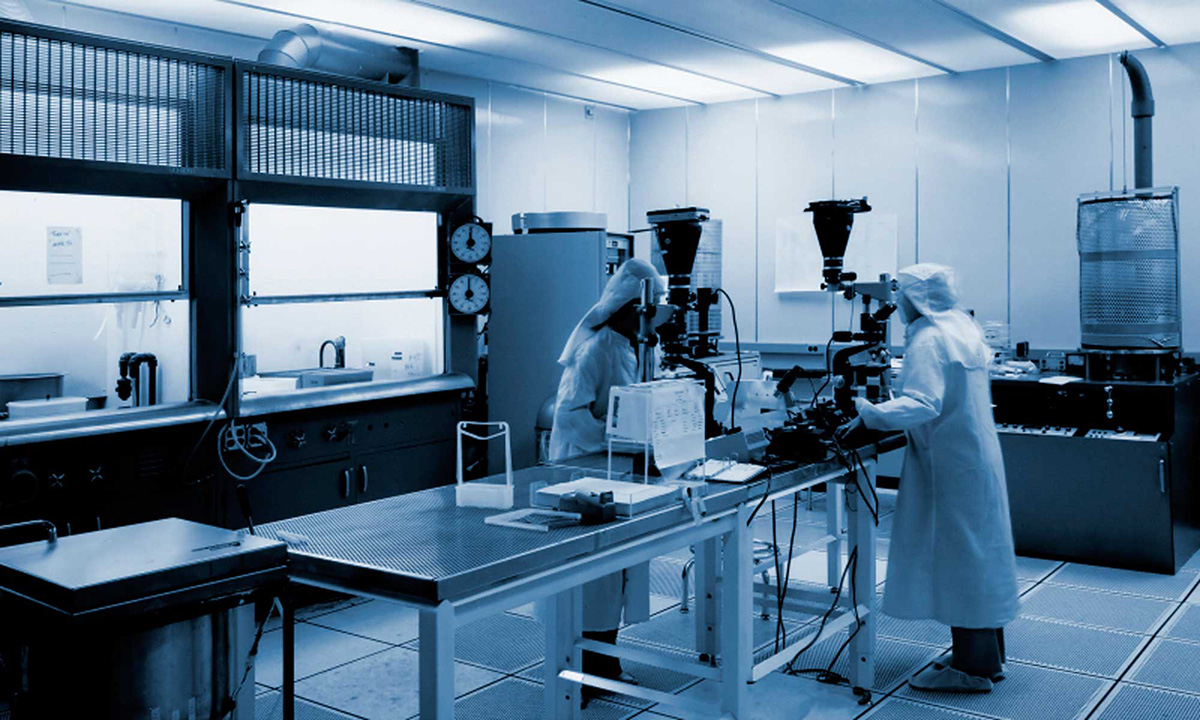

Зачем нужна система вентиляции в лаборатории

Было уже обозначено, что основное требование – вывод из помещений различных химических препаратов и материалов, с которыми работают лаборанты. А так как лабораторий несколько разновидностей, то и материалы, используемые в них, тоже разные. К примеру, в химической лаборатории в основном используют химические вещества, многие из которых в определенных пропорциях вредны для человека.

В бактериологических занимаются исследованием бактерий и вирусов, многие из которых также вредны для организма человека. В зубоврачебных в воздухе витают частички гипса, металла, клеевых составов, которые, если их не удалить наружу, попадут в дыхательные пути людей.

То есть, в любом случае в независимости от типа лабораторных помещений к системе вентиляции в лаборатории особое отношение. Дополним, что в некоторых помещениях установлено оборудование, которое выделяет значительное количество тепловой энергии. Некоторые из них повышают влажность. Значит, вентиляция будет отводить излишние тепло и влагу, чтобы довести параметры микроклимата внутри помещений до нормальных.

Что дает качественная вентсистема почтового отделения

Задачей качественной вентиляции выступает обеспечение оптимальных условий труда согласно стандартам, предписывающим обустройство помещений для бытового обслуживания

При этом, особое внимание уделяется воздухообмену, чтобы свежий воздух поступал в офис, а использованный выводился

Схема вентиляции

Сотрудники почты должны работать в помещениях, обустроенных с учетом санитарно-гигиенических нормативов и требований к условиям труда. Работники и посетители вырабатывают углекислый газ, который должен выводиться при помощи вытяжек и вентиляторов, обустроенных в вентканалах. Большое скопление переработанного воздуха вызывает головные боли, ухудшение самочувствия, что не позволит персоналу качественно выполнять свою работу и доставить дискомфорт посетителям. Неправильно спроектированная вытяжная система способствует передаче вирусных и инфекционных заболеваний.

Кроме обеспечения оптимального воздухообмена, необходимость качественной вентиляции почтового отделения обусловлена такими факторами:

  1. Обеспечение пожаробезопасности. Вентиляция проектируется с учетом пожарной и системы дымоудаления.
  2. При перегреве оборудования из-за нехватки свежего воздуха и/или отсутствия охлаждения возможна их поломка, что приведет к остановке работы и утрате электронных данных. При создании проекта вентсистемы учитывается необходимость в охлаждении (кондиционировании) помещений.
  3. В хранилище скапливается пыль, которую нужно выводить при помощи проветривания, что учитывается при составлении проекта.
  4. Специальное оборудование, в частности, сургучница, выделяет вредные вещества, которые не должны попадать в дыхательные пути человека.

Процесс проектирования аварийной вентиляции

Значение «кВ» применяют тогда, когда требуется эффективная оценочная характеристика воздухообмена в промышленной постройке. Таким показателем воздухообмена выражается отношение общего объема приходящего воздуха («L» (м3 \ч)) к показателю «Vn», (м3), который характеризует суммарный объем чистого пространства помещения. Расчет производится на принятый отрезок времени.

Если на стадии проектирования были по стандартам организованы проект и все расчеты, то кратность будет меняться от 1 до 10 единиц для промышленных помещений.

Кроме теоретической базы и формул для расчета, чтобы определить необходимый показатель, специалисты предпочитают анализировать естественные условия на похожих работающих производствах, имеющих фактические данные о токсических выделениях.

В процессе определения кратности используют отраслевые документы, СниПы, санитарные стандарты.

Список источников

  • sovet-ingenera.com
  • www.RFClimat.ru
  • vent-vozduh.ru
  • m-e-g-a.ru
  • VentilyaciyaDom.ru
  • vunivere.ru
  • oventilyacii.ru
  • AeroClima.ru
  • TopVentilyaciya.ru
  • airducts.ru

Похожие статьи

Комментировать
0
52 просмотров

Если Вам нравятся статьи, подпишитесь на наш канал в Яндекс Дзене, чтобы не пропустить свежие публикации. Вы с нами?

Adblock
detector
