Когда нужен повысительный насос

Напор воды на входе внутреннего водопровода в частном доме при индивидуальном водоснабжении определяется настройками основного элемента автоматики – реле давления, наивысший стандартный порог срабатывания которого при ручной настройке не превышает 5 бар. Поэтому повышающий насос в частном доме с автономным водозабором монтировать не имеет смысла – при недостаточном объеме подачи дешевле и проще поставить накопительный гидроаккумулятор большой емкости. Аналогичная картина наблюдается и в многоквартирных домах – там водяной напор фиксирован и поддерживается на нужном уровне коммунальными службами. Но иногда в квартирах и частных домах возникают следующие ситуации, когда необходима установка в водопровод повысительных электронасосов:

a). При автономном водоснабжении забор водных ресурсов производят из скважинных или колодезных источников, используя для этого погружные колодезные, скважинные электронасосы или поверхностные установки. Каждый водоподающий агрегат имеет определенные технические характеристики, основными из которых являются напор (указывается в метрах) и объем прокачки (в паспортах обычно отмечается значение в кубометрах за час).

Напор является определяющим критерием показателя расстояния до точки водопотребления и глубины погружения агрегата, обычно 1 м приравнивают к аналогичному 1 м вертикального столба и 10 м по горизонтали. Если скважина находится на большой глубине или расстояние до дома велико, напора, создаваемого маломощным электронасосом (ошибки в расчетах при выборе, снижение характеристик в процессе эксплуатации, невозможность замены изношенного агрегата на новый) не всегда хватает для транспортировки приемлемого объема воды в единицу времени на нужное расстояние. В этой ситуации в наружную магистраль можно установить подкачивающий электронасос.

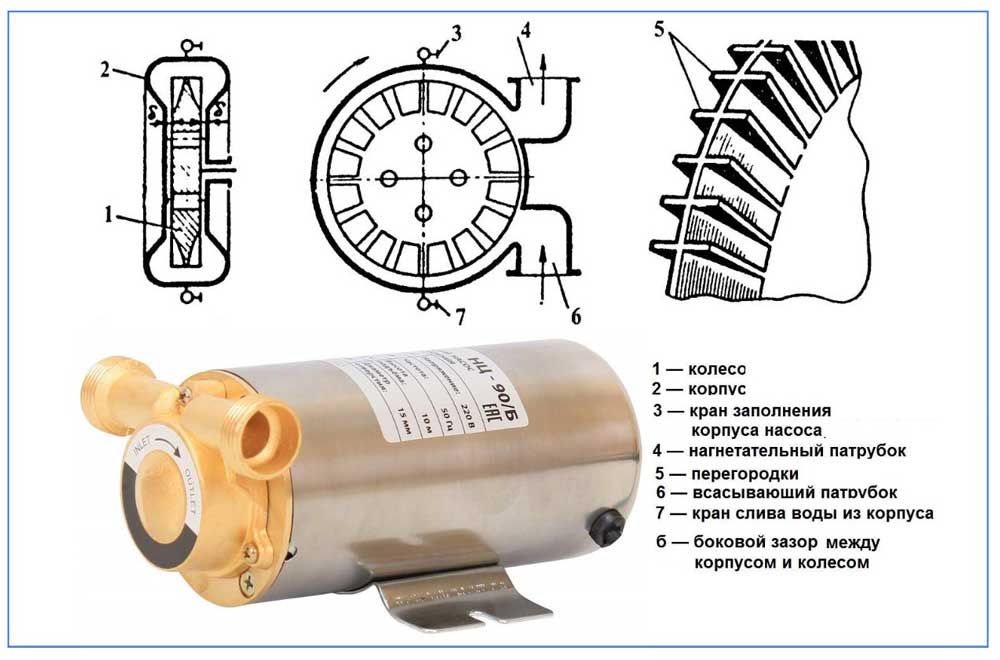

Рис. 4 Вихревой электронасос и принцип его работы

c). Нарушение коммунальными службами своих обязательств приводит к тому, что напор в квартирах (особенно верхних этажей или в часы пик) может быть слишком мал для нормального функционирования санитарно-технических приборов, бытовой техники, хозяйственных нужд. В данной ситуации собственник может установить для поднятия давления в водопроводе (в основном на входе бытовой техники) насос небольшой мощности, начинающий свою работу при водопотреблении.

Технические параметры

Решая, как подобрать циркуляционный насос для системы отопления, рассматривают его физические и технические характеристики, основные из которых:

  • Пропускная способность. Измеряется в метрах кубических в час или литрах в минуту, показывает объем жидкости, который прокачивает электронасос в единицу времени, расход тем больше, чем выше скорость потока. Показатель зависит от диаметра используемого трубопровода и может достигать значений до 15 м.куб./час.
  • Напор. Величина измеряется в метрах водяного столба и указывает высоту, на которую электронасос может вытолкнуть жидкость по вертикально установленному трубопроводу. Максимальный напор циркуляционного электронасоса у разновидностей с мокрым ротором – около 17 метров, хотя могут встречаться агрегаты с более высокими напорными характеристиками, но они неэффективны в эксплуатации (имеют большие габаритные размеры и слишком высокую стоимость).
  • Температурный диапазон. Понятно, что в отопительной системе насосное оборудование должно выдерживать максимальную температуру нагрева теплоносителя с запасом, обычно используемые модификации рассчитаны на максимальную температуру до 110º С, некоторые виды могут работать с жидкостями температурой до +130º С.
  • Уровень шума. В основном для использования в индивидуальных домах выбирают приборы с малым уровнем шума, такими особенностями обладает насосное оборудование с мокрым ротором, шумовые характеристики которого не превышают 35 – 40 Дб.
  • Соединение. В жилых индивидуальных домах используется отопительная магистраль малого сечения до 1,5 дюйма – в этом случае все насосное оборудование устанавливается в магистраль посредством резьбовых соединений (рассчитаны на трубопроводы диаметром до 2-х дюймов). Выходные фитинги большинства бытовых электронасосов оснащены наружной резьбой и легко встраиваются в линию при помощи соединительных муфт – американок.
  • Размерные параметры. Монтажная длина является основным показателем прибора при встраивании в трубопровод (для циркулярных видов стандартные размеры 130 и 180 мм.), также учитывается диаметр входного и выходного патрубков (стандарт 1 и 1,25 дюйма).
  • Класс защиты. По международной классификации стандартный класс защиты насосного оборудования отопительных систем IP44 – это означает, что агрегат защищен от попадания внутрь корпуса твердых механических частиц диаметром более 1-го миллиметра (первая цифра в маркировке), а его электрическая часть полностью закрыта от попадания капель и брызг, летящих под любым углом.

В характеристиках многих центробежных электронасосов для систем подачи воды, указывается и такой параметр, как размер частиц. Для насосных приборов замкнутой отопительной системы этот фактор не играет никакой роли (если не произошло разрушение материалов трубопровода и сантехнической арматуры) – жидкость в закрытом трубопроводе всегда в неизменно чистом состоянии.

По этой причине (открытый ротор с жидкостным охлаждением рассчитан на чистый теплоноситель) электронасосы с мокрым ротором не используют в магистралях горячего водоснабжения индивидуальных домов, где забор осуществляется из скважин или колодцев.

Рис.7 Пример условного обозначения электронасосов Grundfos

Что такое соединение ВР/BP

Разъемное соединение ВР/BP системы отопления это комплект переходников позволяющий подключить трубу к корпусу насоса.

  • ВР/BP означает гайка/гайка;
  • BP/HP означает гайка/резьба.

Для подключения циркуляционных насосов используются переходники BP/BP. Вот пример: Фото переходника для подключения насоса BP/BP (1 1/2″  – 1″). Это значит, что гайка для насоса имеет диаметр полтора дюйма (32 мм), а гайка для подключения трубы дюйм (25 мм).

На шилдике насоса и в его описании, чаще, указываются диаметр G, это диаметр накидной гайки для насоса. Продаются насосы, в комплект которых входят переходники подключения.

Примечание: Резьбовое подключение циркуляционных насосов характерно для бытовых насосов небольшой мощности. Более мощные насосы подключаются через фланцевые соединения.

Кавитация

Кавитацией называют образование в толще движущейся жидкости пузырьков пара при снижении гидростатического давления и схлопывание этих пузырьков в толще где гидростатическое давление повышается.

В центробежных насосах кавитация образуется на входной кромке рабочего колеса, в месте с максимальной скоростью потока и минимальным гидростатическим давлением. Схлопывание пузырька пара происходит во время его полной конденсации, при этом в месте схлопывания возникает резкое увеличение давления до сотен атмосфер. Если в момент схлопывания пузырёк находился на поверхности рабочего колеса или лопатки, то удар приходится на эту поверхность, что вызывает эрозию метала. Поверхность метала подверженная кавитационной эрозии носит выщербленный характер.

Кавитация в насосе сопровождается резким шумом, треском, вибрацией и что особенно важно, падением напора, мощности, подачи и КПД. Материалов, имеющих абсолютную устойчивость против кавитационного разрушения не существует, поэтому работа насоса в кавитационном режиме не допускается

Минимальное давление на входе в центробежный насос называют кавитационным запасом NPSH и указывается производителями насосов в техническом описании.

Производительность центробежных насосов зависит от размеров рабочего колеса, скорости его вращения и напора жидкости. С увеличением напора жидкости производительность насоса уменьшается. При свободном выходе жидкости из нагнетательного патрубка насос работает с максимальной производительностью.

Рабочая характеристика насоса (рис. 24), получаемая практическим путем, позволяет определять его производительность при заданном напоре.

Режим работы насоса при оптимальном к.п.д. обычно указывается в паспортной характеристике насоса заводом-изготовителем.

Полный напор жидкости, создаваемый центробежным насосом, можно ориентировочно определить по формуле

где v – окружная скорость рабочего колеса, м/сек;

g – ускорение силы тяжести, м/сек 2 ;

n – число оборотов рабочего колеса в секунду;

R – радиус рабочего колеса, м.

Потребную мощность для работы центробежного насоса можно определить по формуле

где Q – производительность (подача) насоса, м 3 /ч;

Н – напор жидкости, м жидк. ст.;

р – плотность перекачиваемой жидкости, кг/м 3 ;

n – механический к.п.д. насоса. Для лопастных насосов n=0,10÷0,15, для дисковых n=0,25÷0,30.

Расчетное значение N увеличивают для запаса мощности на 10-15%.

Производительность поршневых насосов вычисляют по формуле

где F – площадь сечения цилиндра, м 2 ;

S – ход плунжера, м;

n – число оборотов кривошипа в минуту;

m – число цилиндров;

n об – объемный к.п.д. (n об =0,7÷0,75).

Мощность, потребляемую плунжерным насосом, можно определить по формуле

где V – объемная производительность насоса, м 3 /ч;

р – плотность жидкости, кг/м 3 ;

Н – высота подачи от уровня всасываемой жидкости до максимальной высоты нагнетательного трубопровода, м;

h – напор, необходимый для преодоления гидравлических сопротивлений в трубопроводе, м вод. ст.;

n М, – механический к.п.д. насоса.

Объемную производительность роторных насосов с внешним зацеплением определяют по формуле

где q – объем между двумя смежными зубьями шестерен, м 3 ;

z – число зубьев шестерен;

n – число оборотов шестерни в минуту;

n об – объемный к.п.д. (n об =0,7÷0,8).

Расчёт напора скважинного насоса

Расчёт напора осуществляется по следующей формуле:

Напор = (расстояние от точки установки насоса в скважине до поверхности земли + горизонтальное расстояние от скважины до ближайшей точки водоразбора * + высота самой высокой точки водоразбора в доме) × коэффициент водопроводного сопротивления **

Если скважинный насос будет эксплуатироваться вместе с накопительным резервуаром, то к приведенной выше формуле расчёта напора необходимо добавить значение давления в накопительной ёмкости:

Напор = (расстояние от точки установки насоса в скважине до поверхности земли + горизонтальное расстояние от скважины до ближайшей точки водоразбора + высота самой высокой точки водоразбора в доме + давление в накопительной ёмкости ***) × коэффициент водопроводного сопротивления

Примечание
* – при расчёте учтите, что 1 вертикальный метр равняется 10 горизонтальным; ** – коэффициент водопроводного сопротивления всегда равен 1.15; *** – каждая атмосфера приравнивается к 10 вертикальным метрам.

Бытовая математика
Для наглядности смоделируем ситуацию, в которой семье из четырёх человек необходимо подобрать насос для скважины глубиной 80 метров. Динамический уровень источника не опускается ниже 62 метров, то есть насос будет установлен на 60-ти метровой глубине. Расстояние от скважины до дома – 80 метров. Высота самой высокой точки водоразбора – 7 метров. В системе водоснабжения есть накопительный бак ёмкостью 300 литров, то есть для функционирования всей системы внутри гидроаккумулятора необходимо создать давление в 3,5 атмосфер. Считаем:

Напор=(60+80/10+3,5×10)×1,15=126,5 метров.

Какой насос нужен для скважины в данном случае? – отличным вариантом будет приобрести Grundfos SQ 3-105 , максимальное значение напора которого составляет 147 метров, при производительности 4,4 м³/ч.

В этом материале мы детально разобрали, как рассчитать насос для скважины. Надеемся, что после прочтения данной статьи вы сможете без посторонней помощи рассчитать и выбрать скважинный насос, который благодаря грамотному подходу прослужит не один год.

Расчет насоса для скважины производится после изготовления скважины, получения паспорта на нее. Документация выдается специалистами компаний, в которых заказывается услуга. В ней указаны основные параметры скважины – подача, уровни зеркала, конструкция фильтра на забое. При заполнении паспорта скважины применяется профессиональное оборудование, многократно превосходящее бытовые насосы. Поэтому пользователь может смело выбирать любую модификацию поверхностного, погружного насоса в указанных пределах. В идеале производительность скважинного насоса должна быть на 5-10% меньше, чем аналогичный показатель источника водозабора. Рис. 1.

Рисунок 1. Схема источника водозабора.

Расчет в обязательном порядке учитывает характеристики:

  • количество сантехнических приборов;
  • схема их расположения;
  • суточная потребность семьи в жидкости;
  • классификация используемой системы водоподготовки.

Расчеты погружных моделей отличаются от вычислений для поверхностных насосов.
Оптимальным вариантом скважинного насоса является винтовая, вихревая, центробежная модификация оборудования, допускающие 40 г/л либо 180 г/л примесей соответственно. Вибрационные насосы резко снижают бюджет водообеспечения коттеджа, однако имеют низкий ресурс, выходят из строя при обилии песка.

Рассмотрим пример расчета погружного скважинного насоса для работы с автоматикой:

Глубина скважины:  30м (А)

                Насос всегда поднят от дна скважины на 2-3 метра.

                Допустим возьмем подъем 2м. В результате  (А = 28м).

Горизонтальный участок трубы (Б) :

                От скважины до дома: 20м или 0,2атм  по горизонту,  (Б = 20м)

Сопротивления напору (В) :

                Наличие 5 поворотов трубы (0,5атм = 50м);

                 обратный клапан (0,39атм = 39м) и фильтр (0,4 атм =40м), (В = 129м)

Необходимо учесть, что если глубина скважины составляет более 60м, то необходимо установить 2 обратных клапана  – один ставится непосредственно после насоса, а второй на высоте 45-50м.

Также большинство производителей рекомендуют ставить обратный клапан после насоса через расстояние от 1  до 5 м, но этим можно пренебречь на малых глубинах.

Зеркало воды возьмем:  5м (Г)

                Учтем зеркало воды  и получим столб воды в котором будет находиться насос 28м-5м=23м (А=23м)

Знаете ли Вы, что насос испытывает  нагрузку  подъема жидкости начиная с конца столба воды.

В этом  примере зеркало 5м – следовательно насосу потребуется преодолеть сопротивление столба воды в 5м по вертикали. Таким образом, сопротивление по напору составит 0,5атм  (10м=1атм).

Однако надо учесть сезонные колебания столба воды – это порядка 10м, т.е. добавляем еще 1атм потерь.

В итоге:  Г=5+10=15м (Г=15м)

Дебет:  1,8 м.куб./час  (Д)

                Если Вам неизвестен дебет Вашей скважины, то смело можете брать 1,2-1,4 м.куб/час

                Произведем расчет количества воды, производимое скважиной:

            Д= 1,8*1000/60 = 30 л/мин

Точек разбора воды:  возьмем одну (Т)

Д = 30л/мин;  T= 10л/мин     ===>    Д>Т

Д>Т – значит вода не убывает в скважине,следовательно насосу нет необходимости работать на столб воды в скважине, при ее опустошении ==>   (А = 0)

Произведем расчет по имеющимся данным:

Переводим величины горизонтальных потерь в вертикальные (10м по горизонтали  = 1м по вертикали):

(Б+В)/100    ==>   (20м+129м)/100 = 1,49м ;  Г=15м

А+Б+В+Г = Е, при условии Д Б+В+Г = Е, при условии Д >= Т

15м+1,49м = 16,49м    =>
   Е = 16,49м     (16,49м/100 = 1,649атм)

1,649м (2атм)  эта высота будет потрачена только на подъем воды до реле давления. т.е. мы получим на выходе трубы давление воды не более 0,1 атм.

Исходя из этого нам нужно получить на выходе,  т.е. в точке разбора воды около 2,6 атм (26м).

Следует помнить, что если Вы используете автоматику, то давление в  гидроаккумуляторе устанавливается всегда на 0,1атм меньше давления включения автоматики !!! Также необходимо знать, что гидроаккумулятор стабилизирует давление в системе и его сопротивлением можно пренебречь.

Правильно настроенный гидроаккумулятор прослужит дольше.

Если у Вас многоэтажный дом, то необходимо учесть подъем до самой верхней точки разбора, из учета 10м=1атм потерь.

В итоге получаем: 2,6 + 2 + Hверхней точки  = 4,6атм (46м).

Делаем вывод, что подъем насоса должен быть не менее 46 метров.

46м + 10%  = 50,6м  => Идеальным  вариантом  будет насос с подъемом  50 метров.

Всегда делаем минимальный запас 5-10% по мощности насоса. Это уменьшит его износ и позволит работать двигателю более стабильно при перепадах напряжения и пусках насоса.

Из полученного расчета получаем список подходящих  насосов:

Aquario ASP 1Е 45-90(напор 45 м, КАБЕЛЬ 35м.)   –  Запас по давлению 24%

Aquatech SP 3.5″ 4- 45 (напор 45 м, кабель 25 м)   –  Запас по давлению 14%

BELAMOS Насос скважинный TF3- 60 (напор 60 м, длина кабеля 35 м)   –  Запас по давлению 62%

WWQ Насос скважинный 3NSL 0,5/30P (напор 53 м, длина кабеля 30 м)   –  Запас по давлению 34%

Самый минимальный подходящий вариант и при этом  финансово привлекателен:

WWQ Насос скважинный 3NSL 0,5/30P (напор 53 м, длина кабеля 30 м)   –  Запас по давлению 34%

Aquatech SP 3.5″ 4- 45 (напор  45 м, кабель 25 м)   –  Запас по давлению 14%

Самый идеальный вариант:

 WWQ Насос скважинный 3NSL 0,5/30P (напор 53 м, длина кабеля 30 м)   –  Запас по давлению 34%

С  таким скважинным насосом и напор будет хороший и в дальнейшем можно немного расширить длину горизонтального водопровода или добавить большее число точек разбора, без критичных для двигателя нагрузок.

Список литературы

  1. Башта Т.М., Руднев С.С., Некрасов Б.Б. Гидравлика, гидромашины и гидроприводы. М.: Машиностроение, 1982.
  2. Руднев С.С. Основы теории лопастных решеток: Учеб. пособие. М.: Изд. МВТУ, 1978.
  3. Hallam J.L. Centrifugal Pumps: Which Suction Specific Speeds are Acceptable?, Hydrocarbon processing, April 1982.
  4. Val.S. Lobanoff, Robert R. Ross. Centrifugal pumps, Design Company, Houston, TX, USA
  5. Stoffel, B., Jaeger, R. Experimental Investigations in Respect to the Relevance of Suction Specific Speed for the Performance and Reliability of Centrifugal Pumps//Proceedings of the 13-th International Pump Users Symposium, 1996.
  6. Hergt, P., Nicklas, A., Mollenkopf, G., and Brodersen, S. The Suction Performance of Centrifugal Pumps Possibilities and Limits of Improvements//Proceedings of the 13-th International Pump Users Symposium, 1996.
  7. Hirschberger, M., James, I., A Review of Nss Limitations – New Opportunities. Proceedings of the 25-th International Pump Users Symposium. 2009.
  8. Balasubramanian, R., Bradshaw, S., Sabini, E. Influence of Impeller Leading Edge Profiles on Cavitation and Suction Performance. Proceedings of the 27-th International Pump Users Symposium. 2011.
  9. Simon Bradshaw, Thomas Liebner, David Cowan. Influence of Impeller Suction Specific Speed On Vibration Performance//ITT Goulds, 2013.

Техническая характеристика насосов.

Основными параметрами насоса являются подача и напор. Под подачей понимают объем жидкости, который перекачивает насос за определенный промежуток времени (О, м3/сут). Напор — это максимальная высота, на которую насос может поднять жидкость (Н, м), или давление, которое способен преодолеть насос, выраженное в метрах столба жидкости.
В зависимости от условий эксплуатации центробежные насосы имеют переменные подачи и напоры. Графическая зависимость напора, потребляемой мощности и к.п.д. от подачи при постоянном числе оборотов называется характеристикой центробежного насоса. Обычно характеристики насосов устанавливают опытным путем (испытание водой />=1000 кг/м3): при постоянном числе оборотов насоса изменяют степень открытия задвижки, установленной на выходе из насоса, замеряют подачу (О), напор (Н) и мощность (И), далее по этим данным вычисляют КПД насоса {ц). Найденные таким путем зависимости изображают графически в прямоугольной системе координат, как правило, для 100 ступеней.
Основной характеристикой насоса считается зависимость напора от его подачи Н(О). По характеру кривой видно, что насос способен поднять столб жидкости на максимальную высоту (Н^, но при этом он будет работать вхолостую ((2=0) и наоборот — насос способен перекачать максимальный объем жидкости (0„„) при отсутствии противодавления (Н=0).

Поскольку полезная работа насоса пропорциональна произведению подачи на напор, то для этих двух крайних режимов работы насоса полезная работа будет равна нулю, а следовательно и КПД будет равен нулю. При определенном соотношении () и Я, к.п.д. достигает максимального значения, равного примерно 50%. Подача и напор, соответствующие максимальному к.п.д., называются оптимальным режимом работы насоса. Зависимость г(0) около своего максимума уменьшается плавно (3 — 5%), поэтому вполне допустима работа ЭЦН при режимах, отличающихся от оптимального в ту и другую сторону на некоторую величину. Область возможных режимов работы насоса называется рабочей частью или рабочей зоной.
Кривая N(0) характеризует зависимость потребляемой насосом мощности от подачи. Стендовые испытания различных насосов показали, что как правило, потребляемая насосом мощность снижается при уменьшении подачи.
Подбор насоса по существу сводится к выбору такого типоразмера ЭЦН, чтобы он, будучи спущен в скважину, осуществлял максимально допустимый отбор жидкости с заданной глубины и работал при этом, на режимах приближенных к максимальному КПД.

УСЛОВНОЕ ОБОЗНАЧЕНИЕ ЭЛЕКТРОЦЕНТРОБЕЖНОГО НАСОСА
ЭЦН (К) (И) — XX — XXX — хххх
 1      2    3     4     5       6
1    — Электроцентробежный насос
2    — Насос в коррозионостойком исполнении
3    — Насос в износостойком исполнении
4    — Габаритная группа насоса
5    — Номинальная подача насоса (м3/сут)
6    — Номинальный напор (м]
Габаритная группа насоса    5    5А    6    6А
Минимально допустимый внутренний диаметр эксплуатационной колонны, мм    123,7    130    144,3    148
Наружный диаметр корпуса насоса, мм    92    103    114    123

Пример обозначения электроцентробежного насоса с наружным диаметром корпуса 92 мм, номинальной подачей 80 м 3/сут и номинальным напором 1200 м, выполненного в износостойком исполнении:
    ЭЦН (И) — 5 — 80 — 1200
Большое количество свободного газа, попадающего в скважину непосредственно из пласта либо выделяющегося из нефти, затрудняет эксплуатацию скважин погружными центробежными насосами. При попадании газа в центробежный насос, в каналах рабочего колеса и направляющего аппарата возникают вихревые газовые «мешки», заполненные газожидкостной смесью пониженной плотности. С одной стороны, скопление газа стесняет проходное сечение канала, уменьшая подачу, а с другой стороны, препятствует нормальному закручиванию потока на выходе из рабочего колеса, что приводит к снижению напора колеса.

Вихревые области по мере накопления содержащегося в них газа увеличиваются и занимают все большую и большую часть канала. Когда такой «мешок» распространяется на всю ширину канала, образуется газовая пробка и происходит прекращение подачи насоса («срыв подачи»).
Допустимая величина газосодержания на входе в насос колеблется (в зависимости от типоразмера насоса) в пределах 5-25% от объема добываемой продукции.

Обвязка насоса скважины

Для правильной обвязки скважинного насоса нам понадобится:

  • Насос
  • Обратный клапан ГГ + ниппель (либо обратный клапан ГШ)
  • Муфта ПНД с наружной резьбой
  • Труба ПНД
  • Оголовок герметичный ОГС 113/125 или ОГС 127/165 (зависит от диаметра обсадной трубы)
  • Угол ПНД обжимной (для поворота трубы)
  • Шнур полиамидный  6мм или 8мм (для подвешивания насоса)
  • Автоматика

Бывает три типа автоматики:

1.       Блочная  (собирается по частям и состоит из Штуцера 5-ти выводного, Штуцера 3-х выводного; Реле давления PM/5G, PA 12 MI; Манометра; Датчика сухого хода; Реле протока воды WATTS)

2.       В сборе (Реле давления PM/5-3W,  Турбипресс)

3.       В сборе с компенсатором гидроударов (Блок автоматики PS-01A, PS-01С)

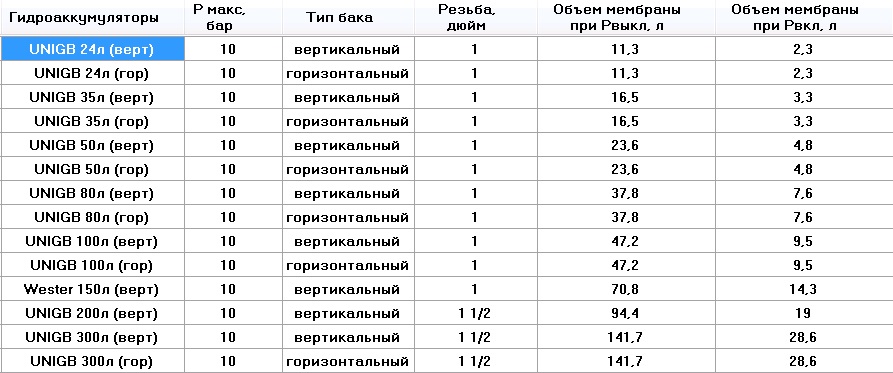

Гидроаккумулятор или Бак для воды ATV (рекомендуется с баком использовать автоматику PS-01A)

Следует учесть, что у гидроаккумулятора указывается полный объем.

 Помните, основное предназначение – компенсация гидроударов.

Слишком большой объем может привести к эффекту застаивания воды .

Так гидроаккумулятор на 24л будет запасать всего 11,3л.

  • Если гидроаккумулятор будет удален от автоматики, то дополнительно понадобится Муфта ПНД с наружной резьбой  1″ и Муфта ПНД с внутренней резьбой  1″

  • Муфта ПНД с наружной резьбой 1″ для отвода трубы после автоматики

  • Дополнительные элементы  сантехники  на Ваше усмотрение (краны, тройники, ниппели и т.д.)

  • Кессон (На Ваше усмотрение)

Кессон – это колодец, в котором размещается верхняя часть скважины и герметичный оголовок. Применяется как правило для избегания  попадания мусора на поверхность участка скважины. Также в  декоративных целях, когда скважина находится где-то на участке. Состоит из кольца полимерно-песчаного, конуса, дна и люка.

  • Утеплитель трубы при прокладке в земле (вспененный полиэтилен или пенополистирол)
  • Греющий кабель

 Крепится на открытые участки трубопровода в скважине (до воды) и трубе проложенной до дома (в утеплителе). Также кабель бывает двух исполнений: наружный кабель
(крепится на поверхности трубы) и внутренний кабель (протягивается внутри трубы).

Как правило для наружного кабеля используется не пищевая термоусадка , но для внутреннего кабеля помимо пищевой термоусадки понадобится еще специальный сальник АКС1 для введения кабеля в трубу и тройник с внутренней резьбой под сальник на 3/4 или 1/2. Как правило обычно подходит тройник 1″х3/4х1″ или 1″х1/2х1″.

Также Вы всегда можете проконсультироваться у наших менеджеров, позвонив по телефону (351)222-10-92, заказать звонок (через форму на сайте) или связаться он-лайн.

.Вы можете позвонить нашим менеджерам по телефону +7 (351) 222-10-92 и проконсультироваться по интересующим Вас вопросам. Сайт компании ВИКО: www.td-viko74.ru “ВИКО” – инженерная сантехника в Челябинске

(Голосов: 15, Рейтинг: 4.78)

Продолжая использовать данный сайт, Вы даёте согласие на обработку файлов cookie, пользовательских данных (сведения о местоположении; тип и версия ОС; тип и версия Браузера; тип устройства и разрешение его экрана; источник откуда пользователь перешёл на сайт; с какого сайта или по какой рекламе; язык ОС и Браузера; какие страницы открывает и на какие кнопки нажимает пользователь; ip-адрес) в целях функционирования сайта, проведения ретаргетинга и проведения статистических исследований и обзоров. Если вы не хотите, чтобы Ваши данные обрабатывались, Вы должны покинуть данный сайт.       Да, я согласен и осведомлён.

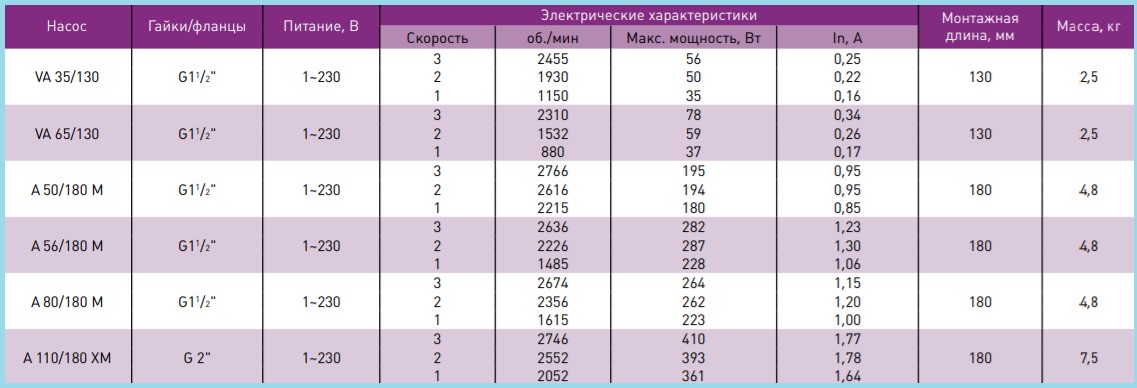

Производители и цены

Отопление является основной системой частного дома, в отличие от водопровода и канализации, его остановка может нанести существенный финансовый ущерб при поломках в зимнее время и размораживании. Даже если хозяева присутствуют в доме и циркулярник вышел из строя, придется срочно покупать новый прибор, а это не всегда возможно в глухих сельских районах. Также качественное насосное оборудование для отопления повышает комфортность проживания и экономит энергоресурсы – поэтому лучше выбирать модели от известных производителей, избегая описанных выше китайских подделок.

Wilo – известный немецкий производитель, поставляет на рынок широкую линейку бытовых циркулярников серии RS, Stratos, Smart, Top, все модификации имеют следующие особенности:

  • Выпускаются в соответствии с европейской директивой по энергосбережению EnEV для отопительных контуров с тепловой мощностью более 25 кВт, согласно которой допускается только автоматическое регулирование работы насосного оборудования и наличие не менее 3 ступеней регулировки потребляемой электроэнергии.
  • Рассчитаны на европейское напряжение переменного тока в 230/400 В с допустимыми отклонениями 10%.
  • Корпуса в основном сделаны из чугуна.
  • Мощность агрегатов в зависимости от напорных и объемных характеристик лежит в диапазоне от 40 до 200 вт., выбранный ранее электронасос для однодюймовой трубы Wilo – Star RS 25\6 имеет мощность 99 Вт.
  • Стоимость циркулярных электронасосов Wilo колеблется в пределах от 50 до 100 у.е.

Рис. 14. Популярные марки циркулярников Grundfos, Wilo, DAB

Grundfos – всемирно известный датский производитель насосного оборудования, на рынке представлены модели UP, UPS, UPSD, Solar и их более современные аналоги Alpha2, имеющие следующие особенности:

  • Корпуса изготавливают из чугуна, латуни и нержавеющей стали (маркируются литерой N).
  • Модели UPS оснащены 3-мя скоростями вращения вала, в Alpha2 частота регулируется автоматически.
  • Представлен широкий спектр мощных моделей с объемом подачи до 15 м./ куб. и напором до 15 м.
  • Стоимость электронасосов Grundfos составляет 70 – 100 у.е., цена мощных приборов может доходить до 500 у.е.

Если сравнивать мощность агрегатов Wilo и Grundfos, то аналогичный ранее рассмотренному прибору Star RS 25\6 от Wilo, Grundfos UPS 25-60 180 потребляет в полтора раза меньше электроэнергии – его мощность составляет 60 Вт. К тому же Grundfos имеет максимальный объем подачи в 4,35 м.куб./ч. против 3,5 м.куб./ч. у Wilo.

DAB – известный итальянский производитель, поставляет на рынок бытовые циркулярные насосы серии A и VA, их отличительные особенности:

  • Наличие 3-х скоростей вращения у однофазных моделей и встроенная защита от перегрузки.
  • Рабочая температура теплоносителя от -10 до +110 С.
  • Для бытового использования наиболее подходит линейка VA, максимальная производительность который составляет 3,5 м.куб.\ ч. и максимальный напор 6,5 м. (у серии A соответствующие максимальные показатели 16 м.куб.\ч. и 11 м.).

Выбор моделей DAB является оптимальным вариантом по соотношению цены и качества, циркулярник DAB VA 35/180 с максимальными производительностью 3 м. куб./ч. и напором 4,3 м. стоит около 60 у.е. – это на 40 у.е. дешевле Grundfos и Wilo.

Рис. 15 Параметры DAB

Мембранный бак для водоснабжения

Для бытовой скважины применяются гидроаккумуляторы различной конструкции, материалов, объемов. Для вычислений потребуются следующие данные:

Насосы для скважины могут быть погружные и поверхностные.

  • номинальная производительность оборудования – 60% от максимальной подачи насоса;
  • разница давлений – Р 1 – Р 2 (давление включения на 10% ниже максимального, указанного в паспорте, давление отключения на 10% выше минимального);
  • ежечасное число включений – обычно заявлено производителями 100;
  • давление включения;
  • коэффициент – 0,9 единиц.

Для получения объема мембранного бака необходимо:

  • сложить давление включения, единицу, разницу давлений;
  • умножить полученное число на 1000, номинальный расход;
  • разделить результат на 4, максимальное число ежечасных включений, разницу давлений, коэффициент.

Производители выпускают накопительные баки стандартных объемов, после вычисления необходимого объема гидроаккумулятора останется выбрать ближайший размер с 15% запасом. Колодец обычно используется в зимних/летних схемах водопровода жилищ сезонного, периодического проживания. При каждом отъезде хозяев система консервируется, вода сливается из контуров через спускную магистраль. Объема скважины для этого недостаточно, дополнительный заглубленный в землю резервуар увеличивает эксплуатационные расходы. Поэтому используется бюджетный вариант в виде колодца.

Поверхностные насосы являются самовсасывающими конструкциями, используются при небольших глубинах 8-12 м. Поднять воду из артезианской скважины 100-200 м можно лишь профессиональным оборудованием, которое для бюджета семьи слишком дорого. В них используются эжекторы, скважины удовлетворяют потребности целых коттеджных поселков.

Производительность поверхностного самовсасывающего оборудования вычисляется аналогично предыдущему случаю. При расчете напора учитывается взаимное расположение элементов водопровода:

  • насос может располагаться в цоколе, подсобном помещении нижнего этажа, в техподполье, кессоне на устье скважины;
  • гидроаккумулятор монтируют на любом уровне.

Вычисления аналогичны расчетам для погружных насосов, однако добавляется вычитание из напора Н б. Это значение потерь в зависимости от высоты бака – разница высот гидроаккумулятора, зеркала водозабора. Если взять вариант расчета для двухэтажного коттеджа со следующими характеристиками:

  • удаление источника от здания 20 м;
  • подъем воды с глубины 6 м трубой насоса;
  • зеркало водозабора на глубине 4 м;
  • общая глубина скважины 10 м;
  • расположение насоса в кессоне;
  • высота санузла 5 м.

Перепад высот составит 5 м. При схеме с двумя 90 градусными отводами, парой вентилей, тремя тройниками, тремя обратными клапанами, аналогичным сечением труб (25 мм внутренняя, 32 мм наружная) от насоса потребуется производительность 3 куба ежеминутно. Потери напора составят 37 м, напор излива 20 м, высота источника 6 м. Таким образом, для автономной системы водообеспечения потребуется насос с напором больше 70 м, что является редкостью у моделей большинства производителей. В данном случае рациональным решением будет использование погружной модификации после аналогичного расчета.

Для подбора центробежного насоса используют графическую зависимость напора от подачи, которая индивидуальна для каждой модели и приводится в каталогах производителей.

Методика подбора центробежного насоса зависит от возложенных на него задач. Чтобы подобрать повысительный насос — задаются подачей и с оси абсцисс проводят перпендикуляр на кривую характеристики насоса, полученная рабочая точка определит напор при заданной подаче.

Циркуляционный насос подбирают, накладывая на характеристику насоса, гидравлическую характеристику циркуляционного кольца, отображающую зависимость потерь напора от протекающего расхода. Рабочая точка будет находиться в точке пересечения характеристик насоса и циркуляционного кольца.

Если заданным параметрам соответствует несколько моделей, выбирают менее мощный насос работающий в режиме с большим КПД. Подбирая центробежный насос для сети с изменяющимся расходом воды, лучше отдать предпочтение модели с более пологой напорной характеристикой и широким диапазоном подачи.

Шумовые характеристики, часто становятся преобладающим параметром при подборе насосов для установки в жилых домах. В таких случаях рекомендуется выбрать насос с электродвигателем меньшей мощности и частотой вращения не более 1500 оборотов в минуту.

Список источников

  • montagtrub.ru
  • obotoplenii.ru
  • www.td-viko74.ru
  • rengm.ru
  • ruscos.ru
  • chemtech.ru

Похожие статьи

Комментировать
0
47 просмотров

Если Вам нравятся статьи, подпишитесь на наш канал в Яндекс Дзене, чтобы не пропустить свежие публикации. Вы с нами?

Adblock
detector
