Ленточная пила своими руками пропил 400 мм

Формы режущей части и угол заточки полотен

Геометрия режущих элементов ленточных пил может быть разнообразной, что напрямую зависит от материала, который предназначается для распиловки. Станки по дереву наиболее часто оснащаются специальными пилы, с помощью которых можно проводить:

столярные работы;
распиливать бревна и брусья;
использовать на делительных пилах.

Угол заточки при этом определяется строго производителем инструмента. Передний угол заточки будет максимально маленьким при использовании твердой древесины. Ленточные пилы по металлу оснащаются пилы с различной формой полотна, что напрямую зависит от используемого для распиловки металла. Если необходимо провести резку тонкостенных металлов и при этом иметь тонкую стружку, передний угол реза при распиловке которого будет равняться нулю, тогда используется стандартная резка. Угол заточки может быть разнообразным. Он напрямую зависит от строения приспособления.

Профили зубьев

Зуб, который имеет положительный передний угол, имеют те пилы, которые широко используются для распиловки металла с толстыми стенками. Шаг полотна, с помощью которого осуществляется распиловка тонкого металла, достаточно небольшой. Для того чтобы разрезать толстостенный металл, необходимо использовать приспособления, которые имеют большое количество полотен. В некоторых случаях оборудование имеет переменный шаг, что позволяет устранить эффект резонанса. Изменение расстояния между зубьями напрямую зависит от определенной группы.

Что это за инструмент?

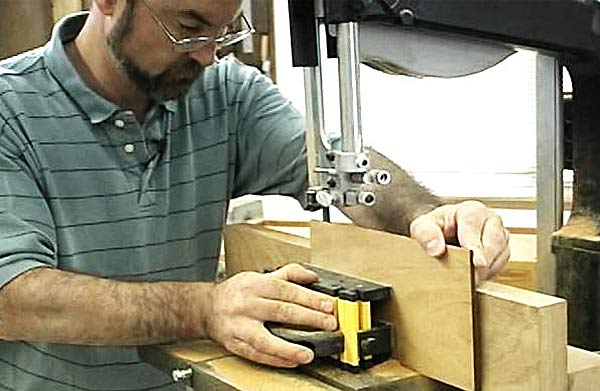

Пила ленточная – это инструмент для нарезания, оснащенный множеством резцов.

Собственно, так называется только режущая поверхность, а сам инструмент зовут станком. И именно её можно назвать рабочей техникой. Сама же пила ленточная представляет собой ленту из металла, предпочтительно из стали, которая свернута в кольцо. С одной стороны нарезаны зубья, которые и позволяют работать ей как режущему инструменту.

Ленту эту надо установить на пару вращающихся шкивов станка – для создания движения используется электромотор с подключением от сети. Таким образом можно создавать как прямые, так и криволинейные пропилы.

Подготовительные мероприятия

На этапе подготовки выбирают оптимальную конструкцию, делают необходимые расчёты и разрабатывают чертежи. После этого подготавливают материалы и инструмент и обустраивают место под монтаж лесопильного агрегата.

Проектировочные работы, чертежи

Строительство пилорамы начинают с выбора производственной площадки. Опытным путём установлено, что для этого понадобится участок размером не менее 3х6 м. В любом случае, планируя протяжённость рабочей зоны, надо обязательно учитывать максимальный размер обрабатываемого леса. Лучше всего, если агрегат будет установлен внутри помещения или под большим навесом. В таком случае можно будет работать в любую погоду.

Затем определяют количество уголков (швеллеров, двутавровых балок) и профильных труб, необходимых для изготовления рельсовых направляющих, ложе и пильной рамы. Расстояние между рельсами рассчитывают, прибавляя к максимальному диаметру бревна зазоры не менее 0.3 – 0.4 м с каждой стороны. Кроме того, необходимо учитывать поперечные усилители, которые устанавливают между рельсами через каждые 0.8 – 1 м. Опорные элементы под лесоматериал можно смонтировать на этих же усилителях, поднимая ложе на высоту не менее 0.2 м над уровнем направляющих.

В зависимости от конструкции составляют чертежи узлов, которые надо будет выточить на токарном станке — роликов, винтов, валов, корпусов подшипников, шкивов и т. д. Конструкцию самодельной пилорамы принимают исходя из финансовых возможностей, наличия материалов и отдельных узлов, поэтому точный проект агрегата каждый выполняет самостоятельно. Тем не менее мы предоставляем схемы и чертежи лесопилки и её отдельных узлов в качестве примера. Их можно будет использовать в собственных разработках.

Подготовка основания

Правильно сделанный фундамент обеспечит оборудованию стабильность линейных характеристик в процессе эксплуатации

Поскольку постройка собственной пилорамы — дело серьёзное, то и подойти к нему нужно ответственно. Возможно, в дальнейшем оборудование станет не только хорошим подспорьем в хозяйстве, но и источником дополнительного заработка. Такие важные факторы, как долговечность и надёжность работы лесопилки, удобство работы и качество получаемых пиломатериалов во многом зависят от того, насколько прочное и ровное основание у неё имеется.

Сооружение опорной плиты ничем не отличается от обустройства мелкозаглубленного плавающего или простого ленточного фундамента. О нём немало написано, поэтому нет необходимости останавливаться на процессе сооружения подробно. Напомним только, что потребуется подушка из песка и гравия, толщину основания делают не менее 10 – 15 см, а его прочность обеспечивают армопоясом из стального прутка диаметром не менее 10 мм. В этом случае значимые переменные нагрузки не приведут к трещинам или проседанию бетонной плиты.

Принцип действия ленточнопильного станка и его возможности

Ремень, натянутый на два маховика – это основной элемент приводного механизма практически у всех моделей ленточнопильных устройств. Он начинает свое движение сразу после запуска оборудования. Это означает, что начинать работу можно, только включив станок.

Конструкция ленточнопильного станка позволяет распределять равномерное давление на обрабатываемый элемент, что, в свою очередь, дает возможность получать довольно тонкие распилы. Также резку в данном устройстве можно выполнять как перпендикулярно оси станка, так и под углом, который не превышает пометку в шестьдесят градусов.

При долгой работе режущая пила нагревается и часто выходит из строя. Во избежание этого используют смазочно-охлаждающую жидкость на место реза. Это вещество защищает рабочую поверхность от быстрого изнашивания и не дает металлической пыли и опилкам попадать в окружающую среду. Для этой цели используют либо простую воду, либо жидкость со специальным составом, которая охлаждает и смазывает режущий инструмент.

Некоторые производительные компании прикрепляют к станковому механизму специальные щетки, которые занимаются постоянным очищением рабочей платформы от пыли и грязи в процессе обработки необходимой детали. Благодаря такому нехитрому приспособлению ровность и точность распила намного выше, а также повышается безопасность оператора во время работы с данным устройством и существенно удлиняется срок службы станка.

Области применения

Используя агрегат такого типа для ленточной пилы, можно проводить распилы собственноручно, при этом точность остается на высоте даже при использовании минимальной рабочей силы. Поэтому такие станки часто именуют лобзикового типа. Основной принцип функционирования такого рода агрегатов положен в основу более ста лет назад и даже на данный момент такие станки не теряют своей актуальности в плане обработки деревянных изделий.

Естественно, сегодняшние модели данного механизма на порядок–на два превосходят своих собратьев из прошлых поколений по большинству технических показателей. Но базовые составляющие и принцип работы практически не изменился. В первую очередь не подверглась серьезным изменениям пила для кольцевого сечения, которая способна выполнять распилы как впрямь, так и вкось.

Ленточнопильный станок по дереву б/у способен выполнить как качественный распил в резе, так и делать простую работу по обработке деревянных изделий настольно. Такая особенность данного механизма дает уникальную возможность выполнять столярные работы на специализированных фабриках по производству мебели, а также большинства комплексов промышленной древесной обработки.

Современные станки для обработки ленточным способом в высшей степени распространены в совокупности со многими известными стройматериалами. В основном работа осуществляется по дереву своими руками, а также по пластику и сложным пенопластовым материалам.

При производстве мебели такие станки используются в первую очередь для раскройки длинных дощаных проемов, а также для выпиливания сложных элементов по дереву. Но частым использованием ленточных станков также становятся работы по обработке и резке металлических конструкций. Не исключены работы с такими материалами, как:

Чугун.
Сложные цветные металлы.
Чернометаллические сплавы.
Сплавы из прочных металлических материалов, прежде всего из нержавейки.

Основные преимущества станка ленточнопильного по дереву, который в меньшей степени используется с применением других устройств подобного типа:

Возможность делать качественную резку заготовки толщина и глубина проникновения, которых может составлять не менее 400-500 мм.
Способность выполнять распилочные площади исключительно в сложных материалах, которые в меньшей степени могут быть задействованы в других похожих станочных механизмах.
Распил материалов в форме криволинейной трапеции с коническим основанием.
При работе на станке для ленточнопильных агрегатов остается минимум отходов, таких как пыль и стружка, ибо заготовочный срез всегда получается ровным и выполненным начисто.
Ленточнопильный станок очень малогабаритный, он занимает минимум пространства, при небольшом весе, таким образом, он легко инсталлируется при минимальных габаритах и без привлечения дополнительного рабочего инструмента.
Во время работы пилы действия ее шума в меньшей степени достигает перепонок оператора станка и тем самым создает меньше дискомфорта.
Аппарат подобного класса практически не беспокоит окружающих, которые проживают в непосредственной близости от работающего механизма.
Несложная, почти элементарная, конструкция агрегата дает возможность создать аппарат для ленточнопильного механизма посредством своих собственных сил.

Характеристики

Для эффективного использования ленточной пилы потребуется несколько полотен различной ширины и толщины

При выборе инструмента для той или иной работы важно учитывать следующее:

тонким полотном можно обрабатывать только мягкую древесину, в противном случае оно быстро погнется, линия распила получится неровной;
чем шире лезвие, тем точнее будет срез;
толстая пила не подходит для работы с небольшими брусками и тонким листовым материалом, они деформируются из-за нагревания;
разрезы под углом и фигурную резку можно выполнить только узким полотном.

Помимо геометрических размеров полотна, важно обращать внимание на профиль и высоту зуба. Важный критерий полотна для ленточной пилы – количество зубьев на единицу длины

Пила с частым зубом имеет больший срок службы из-за меньшего давления на каждый зуб. Пила с редким зубом предпочтительнее для твердой древесины благодаря большему давлению на режущую кромку.

На качество среза влияет и высота зубца. Крупный зуб отлично подходит для черновой работы и резки толстой древесины. Небольшие бруски и тонкий листовой материал качественно распилит лишь лента с мелким зубом.

Еще один важный параметр – шаг зубьев. Различают ритмичный шаг и переменный. Пила с ритмичным шагом подходит для тонких работ, таким инструментом удобно резать рейки небольшой толщины, выпиливать детали из фанеры. Полотно с переменным шагом стоит выбирать для обработки крупных заготовок из мягкой древесины. Благодаря асимметричному расположению зубьев такое полотно не забьется и легко разрежет толстую доску.

Комплектующие, материалы, оборудование

Только качественные материалы и элементы конструкции способны обеспечить ее надежность, поэтому подготовительные мероприятия требуют особого внимания. В любой конструкции неважных деталей нет, однако перед сооружением такого непростого агрегата, вынужденного к тому же терпеть серьезные нагрузки, надо позаботиться о качестве всех узлов и материалов.

Двигатель

Здесь фаворит один — электрический, соответствующий требованиям к мощности. Хотя используют и бензиновые. Преимущества первых очевидны: они не обещают проблем с подключением ленточной пилорамы к электросети, имеют большой срок эксплуатации, а идеальное качество реза материала гарантирует стабильность оборотов.

Металл

Массивные бревна требуют прочного материала, но «своего» для каждого элемента агрегата.

Профиль квадратного либо прямоугольного сечения подходит для пильной каретки, опорной рамы и ложа для бревен

Самое важное условие — максимальная толщина стенок.
Уголок (как минимум 45х45 мм) или швеллер/двутавр — на рельсы. Главное требование к ним — прямолинейная геометрия, в противном случае все неровности скопируются на заготовках

Уголки больше предрасположены к деформации, поэтому лучшие рельсовые направляющие получаются из Н, П, Т-образного металлопроката.
Стальные трубы, ползуны, длинные винты с гайками (2 штуки), цепная передача из двигателя автомобиля (замена — велосипедная цепь со звездочками) — для регулировочного механизма высоты каретки.
Шарикоподшипники для роликов. Идеал — «колесики», выточенные на токарном станке и затем закаленные.
Ленточные пилы, лучше приобрести сразу несколько полотен.
Колеса и ступицы от автомобиля — для колес под ленту.

Ленточная пилорама своими руками — операция, для успешного проведения которой необходим и сварочный аппарат, и навыки работы с ним. Болтовые соединения здесь не приветствуются, так как надежность такого крепления начнет вызывать сомнения очень быстро, а проверять его регулярно — перспектива не из радужных. Помимо сварочного оборудования потребуется:

арматура;
болгарка;
гаечные ключи;
доски (фанера) для опалубки;
дрель либо сверлильный станок;
линейка, рулетка, штангенциркуль;
молоток, пассатижи;
песок, цемент, щебень;
струбцины;
уровень.

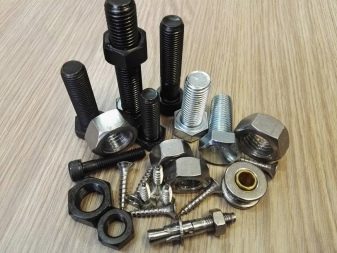

Понадобится также «разнокалиберный» крепеж — анкера, болты, гайки и шайбы.

Распространённые ошибки

Если человек впервые пробует заточить пилу, ему сложно выполнить все требования и запомнить нюансы технологического процесса. Однако нарушение этих правил приводит к тому, что эффективность использования ленточной пилы заметно снижается, повышается нагрузка на полотно, что приводит к преждевременному разрыву.

Профессионалы рекомендуют не допускать таких ошибок:

при механической заточке абразивный камень расположен неправильно относительно профиля пилы. В этом случае заточка зубьев будет неравномерной;
излишние усилия при контакте пилы и заточного круга. В результате металл перегревается, появляется окалина, которая приводит к преждевременному износу режущей кромки;
на полотне остаются заусенцы. После заточки все шероховатости необходимо устранить, иначе в процессе эксплуатации на металле будут появляться микроскопические трещины;
применение собственных углов заточки. Многие неопытные мастера считают, что для зубьев пилы важна только острота, поэтому беззастенчиво нарушают геометрию профиля режущей кромки, рекомендованную производителем

Важно понимать, что форма зуба проверена годами, пытаться экспериментировать здесь бесполезно.

Вместо заключения добавим, что у каждой ленточной пилы имеется определённый ресурс, поэтому полотно нельзя затачивать до бесконечности. Производители гарантируют корректную работу инструмента, пока общая ширина полотна не уменьшится до 65% от первоначального размера.

Развод режущих элементов ленточной пилы

Развод – это отгиб полотен ленточных пил в разные стороны. Это позволяет значительно снизить трение полотна и предотвратить его зажатие. Для обеспечения свободного передвижения полотна о стенки распиливаемого материала его ширина должна быть больше, чем толщина этого материала.

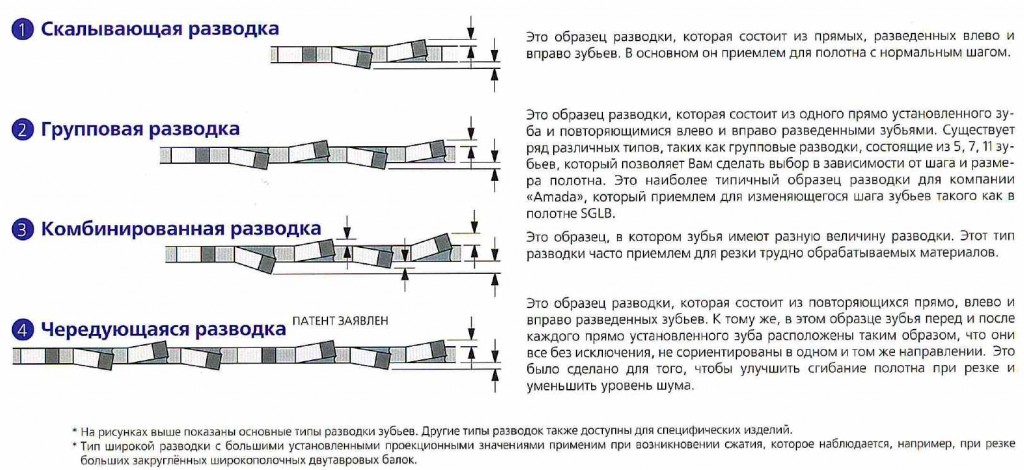

Типы разводок ленточных пил

Развод может иметь несколько разновидностей. У разных производителей он может иметь различные названия. Наиболее часто может быть:

Стандартным, который характеризуется противоположным отгибанием режущих элементов в разнообразные стороны. Наиболее часто она используется для ленточных пил, которыми осуществляется распиловка твердого материала.
Волнистым, который относится к категории сложных конструкций. Развод в данном случае имеет переменное значение. При этом образовывается своеобразная волна.

Развод заключается в отгибе не всего полотна, а только определенной части его вершины. Параметры определяются строго производителями инструмента. Их диапазон составляет от 0,3 до 0,7 миллиметров.

Защищающим. Развод заключается в загибании двух зубьев. При этом третий остается на месте. Предназначается для ленточных пил по обработке особо твердого материала. По форме каждый третий зуб напоминает трапецию. Местом расположения является центр полотна. С его помощью осуществляется максимально правильное направление пильной ленты.

Станки по дереву характеризуются универсальной конструкцией пильного инструмента. Развод для обработки мягких пород должен характеризоваться большими размерами, чем в оборудовании для обработки твердых пород. Но развод не должна быть таковым, чтобы по центру располагался клин без выреза. Развод должен характеризоваться одинаковым расположением всех режущих элементов. Разводить зубья необходимо таким образом, чтобы отклонение было не более 0,1 миллиметра. Если пилы будут располагаться неравномерно, то это приведет к тому, что ленточнопильное оборудование в процессе работы будет отходить в сторону.

Принцип работы и устройство ленточной пилорамы

В основе конструкции ленточной пилорамы, лежит использование распиловочной ленты, которая изготавливается из инструментальной стали и расположена между двух вращающихся узлов, которые и обеспечивают движение лезвия при распиловке.

Преимущества использования для распиловки ленточных пилорам:

при распиловке образуется малый пропил, что позволяет обеспечить высокий (до 70%) выход материала из обрабатываемой заготовки;
возможность работы с заготовками (бревнами) больших диаметров;
возможность удобного подбора толщины распиловки заготовки;
гладкость и чистота среза заготовки.

Основным недостатком при использовании ленточных пилорам, является затрудненное использование при работе с недостаточно высушенными, хвойными древесинами, поскольку при распиловке на режущую поверхность происходит налипание древесной смолы. Для работы с ленточной пилорамой необходимо использовать просушенные заготовки.

Советы по эксплуатации пильного станка

Для того, чтобы собрать даже самый простой ленточный агрегат для мини пилорамы, например, такой, как описан в статье, придётся выложить определённую сумму денег на самые разные детали. Даже если у вас в хозяйстве найдётся электродвигатель с подходящими параметрами от старого оборудования, то всё равно вам нужно купить стальные профили, пиломатериалы, шкивы, ремни и полотно, а это тоже обойдётся недешево. Но если соблюдать все правила эксплуатации, то вы сможете очень быстро окупить все затраты, а также заработать определённый капитал.

Проверка натяжения режущего полотна тензометром

Вот что рекомендуют специалисты:

Прежде всего, следует правильно натягивать пильную ленту – это зависит от её толщины и ширины, а также от марки стали. Но для того чтобы сделать натяжку наиболее оптимальной, нужно использовать специальный прибор, который называется «тензометр» (см. фото вверху). Скорее всего, что у вас его не окажется, но прибор можно одолжить или взять напрокат, чтобы провести хотя бы разовое тестирование, а потом уже можно будет делать это «на глаз».
Не надейтесь на то что полотно может пилить беспрерывно, например, с утра до обеда или даже до вечера – это не так. Станок лучше всего остановить через два-три часа эксплуатации, а затем, сняв пилу, подвесить её в свободном состоянии (без натяжки) на 10-12 часов. Это говорит о том, что не помешает иметь несколько полотен, особенно, если у вас много работы.
Если работать с сухими заготовками, то это не подразумевает каких-либо проблем, но вот при распиловке (роспуске) свежей древесины выделяются смолы, которые забивают зубья, лента быстро перегревается и даже может лопнуть. Чтобы как-то смягчить такой негативный фактор, используют импровизированную смазку: при плюсовой температуре это обычная вода с моющим средством, а при морозе дизтопливо с маслом.
По окончании работы нужно обязательно ослабить натяжение полотна для защиты от последствий тепловой деформации

Сталь при нагреве расширяется, следовательно, при остывании (читай сужении) в местах соприкосновения со шкивами будут оставаться отпечатки, что существенно снизит износостойкость пилы.
Соблюдайте нормы заточки, то есть, зубья всегда должны быть острыми и иметь одинаковый развод.
Не забывайте о том , что любой пилящий станок потенциально опасен для здоровья, так как неосторожное движение или потеря бдительности при усталости может привести к серьёзной травме и этому есть множество примеров. Поэтому будет гораздо безопаснее, если все подвижные детали (шкивы, полотно) будут закрыты защитным кожухом.
Для соблюдения безопасности большое значение имеет место установки станка

Ничто не должно мешать работе с длинными заготовками, так как это может привести к разрыву режущей ленты и даже к получению серьёзной травмы.
После получения травмы фраза «я не заметил» зачастую звучит в результате недостатка освещения рабочего места. Порой станки устанавливают на улице под навесом без должной мощности осветительных приборов (обходятся одной лампочкой на 60-80 Вт), следовательно, в таком случае можно работать только в светлое время суток. Но лучше всего установить какой-либо рефлектор, направив его на рабочий стол (если будет возможность регулировки, то это ещё лучше).
Позаботьтесь о заземлении электродвигателя и подключайте его через УЗО (устройство защитного отключения) или хотя бы через дифференциальный автомат – это может защитить от травмы. Дело в том, что при поражении электрическим током человек утрачивает контроль над телом и повышается вероятность попадания конечностей в зону действия пильной ленты.
Площадка для рабочего места должна быть сухой и жёсткой (бетонная стяжка, асфальт), а если агрегат находится на улице, то эту площадку следует поднять, как минимум, на 3 см выше уровня грунта, чтобы её не затапливали потоки при ливневом дожде;
При работе под ноги стелите диэлектрический резиновый коврик..

Самодельная ленточная пила – мастер объясняет устройство станка

Рама для пилы

Является основным несущим элементом всей конструкции. Использовать нужно крепкое дерево – ни в коем случае не ДСП, не МДФ, фанеру или мебельный щит. Прекрасно для такой цели подойдет сосновая дюймовка.

Форма рамы – С-образная. Сверху надо сделать основу для направляющих механизма натяжения с верхним колесом. С противоположной стороны закрепляются две опоры, которые в будущем соединятся с основой. Сама конструкция здесь многослойная – порядка шести слоев для прочности. Но это еще не считая дополнительных накладок.

Поэтапное склеивание чревато перекосом и неточностями. Потому вам нужно строго контролировать перпендикулярность элементов. Также можно делать раму без опорных ног, но обязательно оставить для них пазы нужного размера.

Основные преимущества работы

Резка металла ленточной пилой является одним из основных технологических методов его обработки при изготовлении необходимых элементов. Главная сложность при работе с ленточным станками состоит в появлении очень больших припусков, которые операторы вынуждены оставлять на следующую обработку.

Основные методы резки металла, в которые включен съем стружки:

Фрезами на круглопильных устройствах.
Резцами на отрезном агрегате специального типа.
Ножовочными полосками на ножовочном устройстве механического типа.
Абразивными кругами (вулканитовый или алмазный).
Ленточными пилами.

В последнем случае можно выделить такие преимущества:

высокая производительность;
высокая точность и минимальное отклонение при работе;
высокое качество среза обрабатываемой детали;
экономичное расходование металла;
резка заготовок разных типов;
обработка пакетов заготовок.

Ленточнопильный станок может использоваться не только для резки по металлу, но и для обработки элементов из других различных материалов. Такой станок эффективный, компактный и простой в использовании, но при этом обладающий высокой мощностью. В современном мире представлен огромный выбор высококачественных станковых устройств данного типа, таких как ленточнопильный станок по металлу JET.

Можно неплохо сэкономить, если приобрести ленточнопильный станок б/у по металлу. Данное оборудование отлично подойдет как для небольших цехов, так и для крупных предприятий, занимающихся обработкой элементов из различных материалов.

Самодельные ленточные пилорамы своими руками от А до Я

Можно говорить о том, что даже простейшая самодельная пилорама, при условии, что она правильно собрана, имеет уникальную конструкцию. Дело в том, что только подобный тип деревообрабатывающего станка полностью исключает повреждение станины в результате падения тяжелой заготовки. Достигается это за счет независимо подвешенных направляющих.

О чем вы должны позаботиться, так это о выборе режущего инструмента. В нашем случае используется ленточная пила, потому, собственно, оборудование так и называется. Её ширина может достигать 60 мм. Натягивается она посредством пружинно-винтового механизма, что очень удобно, так как это не занимает много времени. Пильная лента устанавливается и фиксируется двумя замками

Они должны быть крайне надежными, обратите на это внимание, если собираетесь изготавливать самодельные ленточные пилорамы. Своими руками такие замки делать не стоит, лучше купить

Инструменты и материалы

Для создания рассматриваемого типа пилы понадобятся следующие инструменты и материалы:

кусок фанеры, имеющий толщину примерно 1,5 сантиметра;
брус, выполненный из деревянного массива;
ленты либо насадки, которые будут применяться для шуруповерта либо шлифовальной машины;
пара подшипников под ось ведущего типа;
шпильки, шайбы, саморезы, гайки, футорка;
пара валов;
болты, которые будут применяться для подстройки вертикального и горизонтального типов;
пара втулок из латуни, имеющих резьбу внутреннего типа;
клей ПВА;
подшипники под ось верхнего типа;
барашек для подстроечных шурупов;
изоляционная лента.

Отдельно следует отметить, что для правильного создания тех или иных частей пилы необходимо иметь чертежи. Также для работы вам понадобятся такие компоненты:
