Фундамент дома на участке с уклоном

Виды неровностей фундаментов

Фундаменты служат основанием для возведения конструкции здания и поэтому к ним предъявляются повышенные требования по прочности, надежности и устойчивости. От того, насколько правильно выполнена заливка фундамента, зависит надежность всего здания. Дефектов фундаментов после заливки может быть несколько: отклонение стен конструкции по вертикали и неровная поверхность по горизонтали. Такие погрешности можно исправить, надо лишь знать некоторые тонкости.

Дефекты боковых неровностей фундаментов

Причиной отклонения линейных вертикалей боковых граней фундамента может быть неправильно установленная или плохо укрепленная деревянная или щитовая опалубка. Если щиты или доски опалубки выставлены не по вертикальному уровню, то при заливке бетоном стены фундамента будут кривыми и неровными. В зависимости от величины отклонения от вертикального уровня применяются различные способы устранения возникших дефектов:

Если отклонения по вертикальному уровню незначительные, в пределах до 20 или 30 мм, то в таком случае достаточно набить металлическую штукатурную или арматурную сетку на стены фундамента и нанести штукатурный цементно-песчаный раствор, тщательно выравнивая боковые грани фундамента по уровню или штукатурным маякам.

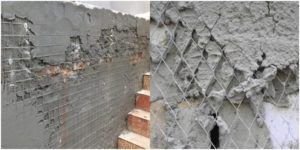

Можно вместо выравнивающей штукатурки наклеить на криволинейную боковую стенку экструдированный пенополистирол толщиной 20 или 50 мм. В этом случае, кроме исправления линейных дефектов неровности, будет выполнена дополнительно теплоизоляция фундаментных стен.
В случае значительного уровня кривизны фундамента (более 50 мм) необходимо снова уставить опалубку, закрепить на боковые стены металлическую сетку из арматурной стали и залить бетонной смесью.

Выравнивание боковой поверхности фундамента

Дефекты горизонтальной поверхности фундамента

Фундамент для здания должен иметь не только ровные стены, но и строго горизонтальную поверхность верхней части. При строительстве домов на верхнюю часть фундамента укладывается насухо горизонтальная прокладочная гидроизоляция из двух слоев рубероида или другого гидроизолирующего материала и только после этого начинается возведение стен.

Неровность верхнего уровня фундамента может получиться в нескольких случаях:

Неправильно выполненная подготовка основания фундамента. Перед установкой опалубки для заливки фундамента, нужно обязательно сделать песчаную подготовку не менее 100 мм, такая толщина позволить сровнять неровности земли. Песок засыпается, проливается водой и тщательно уплотняется. На этом этапе легко добиться горизонтального уровня основания фундамента с помощью строительного уровня. Прочность пролитой водой и утрамбованной песчаной подушки сравнима с прочностью цементной стяжки такой же толщины. Горизонтальная песчаная подушка служит гарантией ровного фундамента.
Несоответствие нулевой отметке уровня фундамента. Под нулевой отметкой в строительстве принято считать уровень чистого пола первого этажа. Верхнюю часть фундамента здания, выступающую над поверхностью земли, строители называют цоколем здания. Из всех этих определений понятно, что нулевой уровень фундамента – это не что иное, как верхний уровень цоколя. Если залитый фундамент ниже проектного уровня чистого пола, то такой фундамент надо выравнивать.

Исправление дефектов горизонтальной части фундамента

Инструкция по разметке прямоугольного фундамента

Способ 1. Правила золотого треугольника (т.Пифагора)

Рассмотрим на примере построение прямоугольного фундамента с размерами 6х8м с помощью золотого треугольника (т.Пифагора).

1. Размечаем первую сторону фундамента. Это самая простая часть в построении нашего прямоугольника. Главное, что нужно помнить. Если хотим чтобы наш фундамент (дом) был параллелен одной из сторон забора либо другого объекта на участке или за его пределами, то первую линию нашего фундамента делаем равноудаленной от выбранного нами объекта. Данную процедуру мы описывали выше. Для размещения первой бечевки можно использовать колушки, прочно закрепленные в грунте, но в идеальном варианте для данной цели использовать обноску. Ее и будем использовать. Расстояние между обносками для данной стороны сделаем 14м: между обносками и будущими углами по 3м и 8м под фундамент.

2. Натягиваем вторую бечевку максимально перпендикулярно первой. Идеально перпендикулярно на практике натянуть сложно, поэтому на рисунке мы также отобразили ее не много отклоненной.

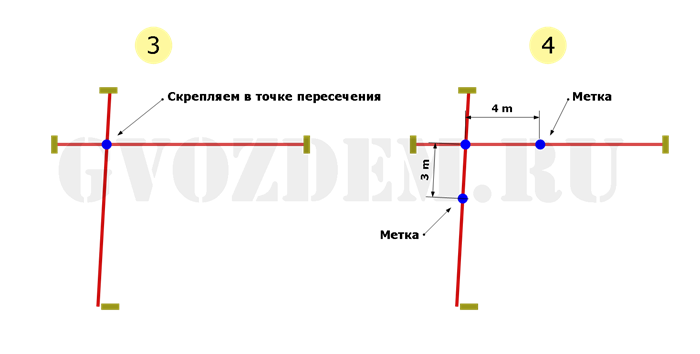

3. Скрепляем обе бечевки в точке пересечения. Скрепить можно скобкой либо скотчем. Главное чтобы надежно.

4. Приступаем к формированию прямого угла с применением теоремы Пифагора. Будем строить прямоугольный треугольник с катетами 3 на 4 метра и гипотенузой 5 метров. Для начала отмеряем на первой бечевке 4 метра от места пересечения бечевок, а на второй 3 метра. Ставим отметки на шнурке с помощью скотча (прищепка и т.п.).

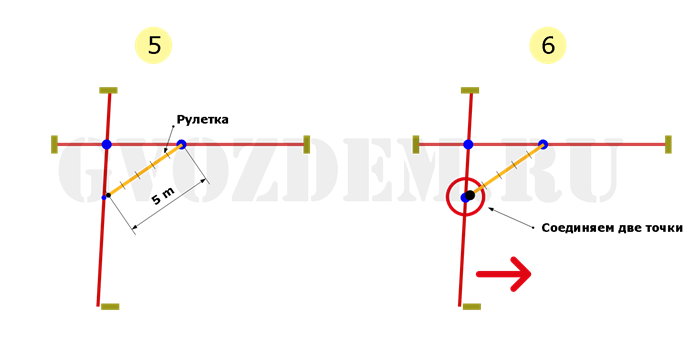

5. Соединяем рулеткой обе отметки. Один конец рулетки фиксируем у отметки в 4 метра и ведем в сторону отметки в 3 метра на другой бечевке.

6. Если у нас прямоугольный треугольник, то обе отметки должны сойтись при расстоянии в 5 метров. В нашем случае отметки не сошлись. Поэтому перемещаем бечевку в нашем случае вправо до того момента когда отметка на 3 м совпадет с делением рулетки на 5 м.

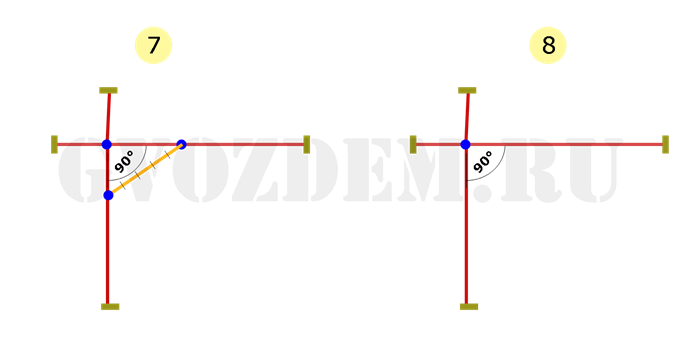

7. В итоге у нас получился прямоугольный треугольник с углом в 90⁰ между двумя бечевками.

8. Больше отметки нам не нужны и их можно убрать.

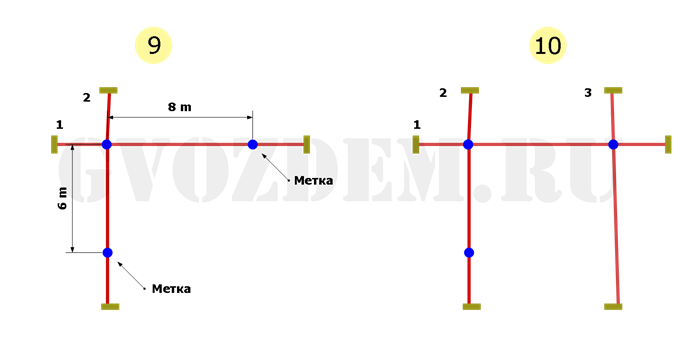

9. Приступаем к построению прямоугольника. Отмеряем на обеих бечевках длины сторон нашего фундамента 6 и 8 метров соответственно. Ставим отметки на бечевках.

10. Натягиваем третью бечевку максимально перпендикулярно к первой бечевке. Скрепляем обе бечевки на отметке в 8 м.

11. Натягиваем четвертую бечевку максимально перпендикулярно ко второй бечевке. Скрепляем обе бечевки на отметки в 6 метров.

12. Делаем отметки на третьей бечевке 6 метров и на четвертой 8 метров.

13. Чтобы получить четырехугольник с прямыми углами в нашем случае необходимо, чтобы обе отметки на третьей и четвертой бечевках совпали. Для этого перемещаем обе бечевки до момента соединения отметок.

14. В итоге, если все правильно измерили, то у нас должен получиться правильный прямоугольник. Давайте проверим, получился ли он с помощью измерения диагоналей.

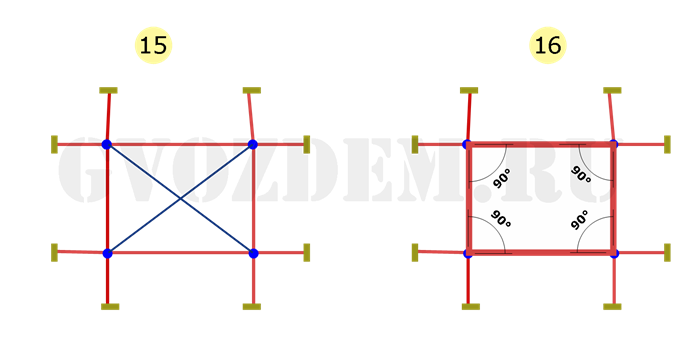

15. Измеряем длины диагоналей. Если они одинаковые, как в нашем случае, мы имеем правильный прямоугольник. Диагонали имеют одинаковую длину и в равнобедренной трапеции. Но у нас известен один угол в 90⁰, а в равнобедренной трапеции таких углов нет.

16. Готовая разметка прямоугольного фундамента с применением теоремы Пифагора. www.gvozdem.ru

Способ 2. Паутина

Очень простой способ сделать разметку в виде прямоугольника с углами в 90⁰. Самое главное что нам понадобится – это бечевка, которая не растягивается, и точность ваших измерений с помощью рулетки.

1. Нарезаем куски бечевки, которые нам понадобятся для формирования разметки. В данном примере мы строим фундамент со сторонами 6 на 8 метров. Также для правильного построения прямоугольника нам понадобятся равные диагонали, которые для прямоугольника 6 на 8 метров будут равны 10 метрам (т.Пифагора описана выше). Также нужно взять запас длины бечевок на крепление.

2. Соединяем нашу «паутину» как на рисунке. Скрепляем стороны с диагоналями в 4 местах по углам. Сами диагонали в точке пересечения скреплять не нужно.

3. Натягиваем первую бечевку (точки 1,2). Крепить ее будем с помощью колышков. Главное чтобы колышки крепко держались в земле и при натяжении нашей конструкции их не увело. Этот важный момент нужно учесть.

4. Натягиваем угол 3. Главное условие чтобы бечевка 1-3 и диагональ 2-3 не провисали и были максимально натянуты. После фиксации с помощь колышка в точке 3 мы имеем угол в точке 1 в 90⁰.

5. Натягиваем угол 4 и устанавливаем колышек. Следим, чтобы бечевка в точках 2-4, 3-4 и диагональ 1-4 не провисали и были максимально натянуты.

6. Если соблюдены все условия, то в результате у нас должен получиться прямоугольник с углами максимально близкими 90⁰.

Технология возведения ступенчатого фундамента

Конструкция ступенчатого фундамента

На участках с уклоном и сложным рельефом, постройки располагают с учетом направления склона, не учитывая расположения сторон света и обеспечения наилучшего естественного освещения.

В данной ситуации в приоритетном порядке обеспечивается устойчивость и стабильность опорного основания.

Выкопать котлован на участке со склоном достаточно непросто, очень важно выбрать правильный угол наклона откосов. При выполнении земляных работ по подготовке котлована необходимо предупредить возникновение осыпания и сползания грунта

При выполнении земляных работ по подготовке котлована необходимо предупредить возникновение осыпания и сползания грунта.

Обычно принимаются следующие нормативы:

Песчаные почвы – от 30 до 45°.
Глины, суглинки – от 50 до 60°.
Промерзающие грунты — 70°.

Земляные работы и устройство опалубки

Фундамент на склоне

Начинают земляные работы по рытью котлована под фундамент со снятия верхней части грунта на участке со скосом. При выполнении работ обязательно соблюдают угол наклона, грунт снимают выше отметки заложения опорного основания.

При строительстве дома с подвальным помещением придется выкопать котлован под устройство фундамента. Для дома без подвала достаточно подготовки отдельных узких траншей, соответствующих по размерам отдельным ступеням.

Начать земляные работы удобнее всего с самой нижней отметки, продвигаясь по уклону вверх.

Высоту и длину отдельных ступеней отмеряют в соответствии с проектными чертежами. Опалубка устанавливается сразу во время подготовки ступеней, таким образом, удается избежать осыпания грунта на уступах. Установленные щиты редко убираются после окончания заливки фундамента, обычно опалубка предусматривается несъемной.

Подготовленные траншеи выравнивают по низу, утрамбовывая грунт на дне. Установленная опалубка выстилается слоем защитной гидроизоляции. Опалубка для ступенчатого фундамента, ее изготовление и установка являются достаточно трудоемким и сложным процессом, ведь часто фундамент располагается на большой глубине, что требует дополнительных работ по устройству надёжного дренажа.

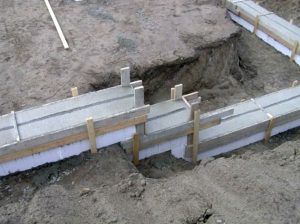

Для устройства фундамента на склоне опалубка изготавливается из деревянных материалов, при этом важно следить, чтобы щиты не имели значительных зазоров

Армирование фундамента для дома на склоне

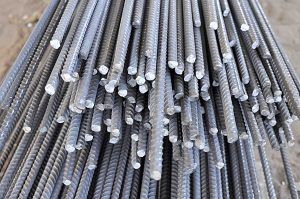

Арматура 10 мм для армирования основания на склоне

Армирование фундаментного основания для дома на склоне – очень ответственная работа, требующая внимания

Предусматривая уступ из бетона, очень важно помнить, что его высота не должна превышать 0,3 м

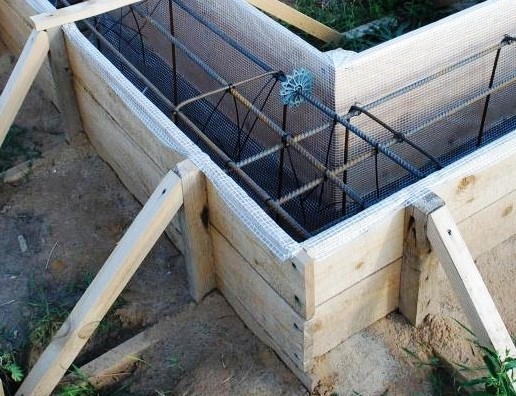

Армирование ленточного фундамента выполняется с помощью пространственного арматурного каркаса, связанного (или сваренного) из арматуры диаметром 10-20 мм. Опалубка должна быть выше установленного в нее каркаса из арматуры, чтобы при бетонировании на поверхности залитого фундамента не остались арматурные стрежни.

В этом случае применяются железобетонные изделия с дополнительным армированием продольными и поперечными арматурными стержнями. При необходимости уступ укрепляют анкерами, это делается в случае, если на участке наблюдается значительный наклон поверхности (более 18 градусов).

Бетонирование и уход за фундаментом

Бетонную смесь для заливки фундаментного основания придется готовить на строительном участке, ведь проехать на участок со сложным рельефом для тяжелых бетоновозов достаточно затруднительно. Залить фундаментную конструкцию желательно за один день, чтобы не допускать образования подсохших слоев бетонной смеси.

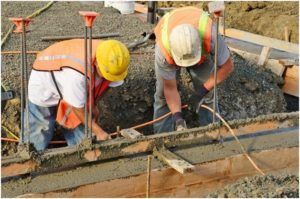

При укладке бетона в опалубку следует выполнять уплотнение смеси, чтобы избежать возникновения пустот внутри конструкции. Обычно такие «карманы» образуются в местах пересечения арматурного каркаса. Опалубка должна быть заполнена бетоном до надлежащих отметок, поверхность смеси тщательно выравнивается.

Монолитная конструкция из бетона будет набирать прочность до 28 суток, в это время опалубка не должна нарушаться. Допускается снять щиты с фундаментного основания через 2 недели, когда конструкция наберет до 70% прочности от проектных показателей. Несъемная опалубка должна оставаться в теле фундаментных опор.

После набора прочности ступенчатых опорных конструкций, можно приступать к возведению стен.

Как сделать фундамент на склоне?

Технология строительства фундаментов на склонах зависит от типа конструкции основания. То есть, ленточные, столбчатые и свайные фундаменты обустраиваются по разным технологиям. Поэтому ниже по тексту мы рассмотрим основные этапы строительства каждого варианта фундаментов на склоне.

Ленточный фундамент

Этот вариант предполагает строительство монолитного цоколя, одна сторона которого погружается в склон глубже, чем другая. То есть, по сути, одна из граней ленточного основания является подпорной стеной склона.

Разумеется, такая конструкция потребует больших объемов заливки. Поэтому ленточное устройство фундамента на склоне с большим уклоном оправдано только в том случае, если поверх основания возводится тяжелое строение из бетона или кирпича.

Технически процесс сооружения ленточного основания выглядит следующим образом:

Часть склона срезается, под углом в 90 градусов к плоскости ростверка будущего фундамента.
Вдоль этого среда монтируется подпорная стена, под основание которой закладывают траншею под ленточный цоколь.
Далее, в траншею монтируют ленточную опалубку, в тело которой, на правах внешней стороны, входит и плоскость подпорной стены. Опалубку монтируют и заливают бетоном.
После отвердения ленточного монолита под нижней стеной (по уклону склона) обустраивают опорную насыпь, тем самым нивелируя разницу между высотой цоколя сверху и снизу склона.

Столбчатый фундамент

Поэтому, в данном случае, строительство фундамента для дома на склоне практически не отличается от аналогичной процедуры, проводимой на относительно ровной площадке. То есть, для обустройства такого основания на склоне придется построить относительно ровную площадку, ограниченную двумя подпорными стенами.

Пространство между верхней и нижней подпорной стенкой засыпается уплотненным грунтом. Причем верхняя (по высоте уклона) стена будет сдерживать расположенный выше грунт, а нижняя – препятствовать сползанию насыпной террасы.

В итоге, столбчатые опоры обустраиваются на террасированной площадке, в особых шурфах, заглубленных до устойчивого горизонта грунта.

На практике процесс обустройства столбчатого фундамента на склоне выглядит следующим образом:

В самом начале обустраивается верхняя (по уклону) стена, которая заливается как лента с трапецеидальным поперечным сечением.
Затем, по точно такой же технологии, строится нижняя подпорная стена.
Далее, между стенами обустраивают насыпную террасу, в которой отрывают шурфы, расположенные по периметру основания.
В шахтах шурфов выкладываются или заливаются столбы, поверх которых обустраивают балочный или монолитный ростверк.

Альтернативное решение предполагает первичное строительство на пока еще не террасированном столоне опорных столбов фундамента. А засыпка грунта под террасу происходит после монтажа вертикальных опорных элементов.

Свайный фундамент

Этот вариант фундамента можно построить на любом склоне. Причем такая конструкция исключает этап земляных работ в принципе. Сваи просто высверливаются в тело холма на разную глубину, таким образом, чтобы верхний срез каждого опорного столба находился в общей для всех свай горизонтали. По окончанию этого этапа, поверх «леса» из свай монтируют монолитную плиту ростверка – своеобразную террасу, на которой и будет покоиться дом.

Поэтапная схема обустройства свайного фундамента выглядит следующим образом:

В самой верхней точке будущего основания в грунт ввинчивают первую сваю, видимая часть которой (торчащая из грунта) равняется наименьшей высоте цоколя.
Следующей монтируется нижняя угловая свая, видимая часть которой равняется наибольшей высоте цоколя. И между сваями натягивается трос, визуализирующий горизонталь ростверка. Разумеется, верхний срез нижней сваи подстраивается под аналогичную точку верхней опоры, с помощью гидроуровня.
Третья, четвертая и все следующие сваи ввинчиваются или вбиваются в землю таким образом, чтобы верхний срез каждой ходил до горизонтали
Завершив обустройство свайного основания можно приступать к заливке монолитного ростверка, который обустраивается в особой опалубке, состоящей из подпорного днища и бортиков.

Разумеется, и ростверк и забивные сваи армируются с последующей перевязкой каркасов.

https://youtube.com/watch?v=eOKt7hcmqyc

О сайте

zalman

Преимущества строительства на склонах

Каждое строение на склоне по-своему уникально. Сложно найти одинаковые проекты, так как уровень наклона и качество грунта отличаются на разных участках земли. Неровная поверхность основания строительства — это уникальная возможность создания эксклюзивного проекта.

Дома на склоне имеют множество преимуществ:

упрощается система водоснабжения и водоотведения дома. Благодаря естественному наклону вывод канализации может использоваться без насосной установки;
есть возможность постройки цокольного этажа с частичным заглублением в землю с минимальными затратами на материалы и отопление. Высокий уровень естественной шумоизоляции на цокольном этаже;

Кроме всего прочего, немаловажной является операция, связанная с анализом грунта

можно использовать входы в здание на разных уровнях;
низкая вероятность застоя талых вод в подвале;
широкие возможности дизайнерской работы как над проектом дома, так и над ландшафтом.

Разметка под фундамент дома

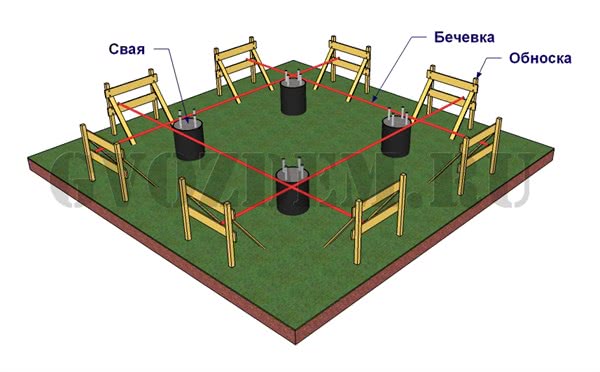

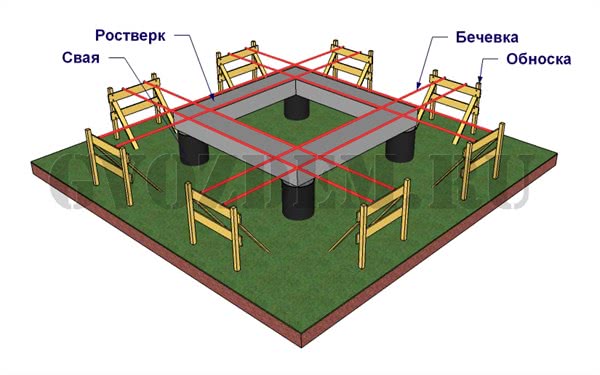

Разметка под столбчатый фундамент

Делаем двухъярусную обноску. Нижний ярус – это уровень столбов.

Верхний ярус обноски – уровень ростверка.

Подробную инструкцию читаем в статье: Разметка под столбчатый фундамент с ростверком

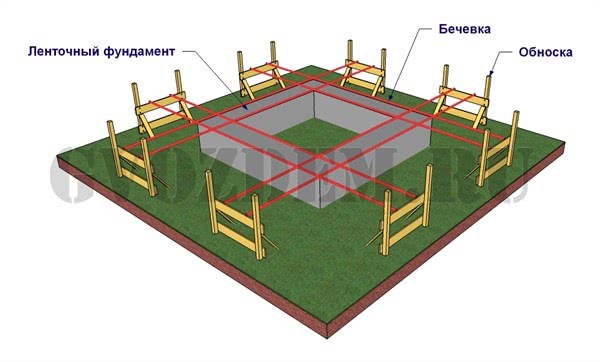

Разметка под ленточный фундамент

Создаем прямоугольник для внешнего контура применяя т.Пифагора. Затем отступаем на величину, равную ширине ленты и делаем внутренний контур.

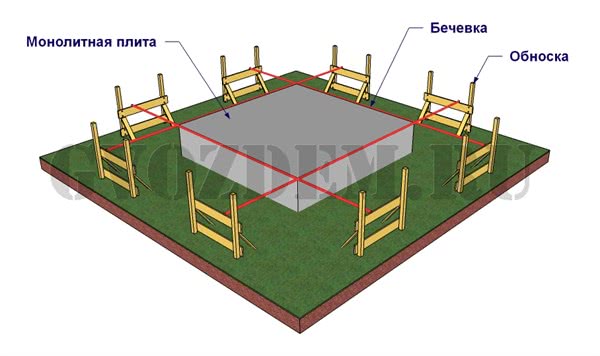

Разметка под плитный фундамент

Самой простой способ разметки. Строим прямоугольник по размерам фундамента применяя теорему Пифагора для нахождения прямого угла. www.gvozdem.ru

Возведение основания на участке с малым уклоном

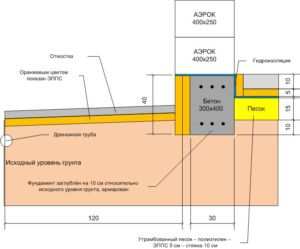

Схематическое отображение ленточного фундамента на неровном участке

Как правило, на участках с уклоном, который составляет до 30 см в одну сторону, больше практикуют возведение ленточных блочных и монолитных фундаментов. Такие конструкции прочные, возведение стоит относительно недорого, вот только нужно провести земельные работы.

Хотя такие участки считаются ровными, на самом деле ситуация будет плачевной, ведь возникнет резкий скачок высот по разным сторонам основания. Таким образом, ленточный фундамент при таком уклоне можно возвести следующими способами:

Простой вариант. При проектировании и разметке территории под будущее основание выкапывается котлован и выравнивается дно. Делается это таким образом, чтобы получить идеально ровную поверхность дна без даже минимальных уклонов. Понятно, что такой метод финансово затратный, ведь приходится делать подробные геодезические изыскания и правильно рассчитать глубину погружения фундамента. Метод простой в выполнении, практикуется для небольших по размерам и массе зданий.
Более сложный, но и надежный вариант – это проведение локального углубления траншеи. В таких случаях нужно предварительно рассчитать необходимую глубину погружения каждого конкретного участка основания, а уже затем выполнять выравнивание дна.

Как делается такой вариант возведения фундамента? Для этого используется следующая формула:

hт = hпв + hр, где:

hт – это, собственно, необходимая расчетная глубина траншеи;
hпв – это перепад высот на разных участках, причем лучше сразу выбирать большее значение для получения точных данных;
hр – толщина грунта, который обязательно снимается в процессе выкапывания траншеи.

Если принимать максимальный перепад высот в 15 см, а толщина плодородного слоя составляет до 40 см, тогда глубина траншеи будет составлять 55 см. Подошва заглубления составляет 30 см, поэтому подушку нужно делать толщиной в 25 см.

При возведении ленточного фундамента на небольших неровных земельных участках нужно предусмотреть дренажную систему и водоотлив

Особенно это важно в нижней части конструкции, ведь именно туда пойдет основной поток дождевой воды

Для таких целей отлично подходит также водосборная канава, лоток или утрамбованный земляной вал. После заливки основания рекомендуется засыпать канаву песком и гравием, затем утрамбовать и сверху установить ливнестоковые системы.

Факторы, которые необходимо учитывать при заливке

При устройстве оснований на неровных участках с уклоном поверхности, в обязательном порядке требуется руководствоваться строительными нормами и соблюдать технологию. Но более правильным решением станет привлечение профессионалов. Возведение подобных фундаментов имеет некоторые отличительные особенности, в основном касающиеся проведения подготовительных мероприятий и дополнительных работ.

Следующие немаловажные факторы, на которые стоит обратить особое внимание, помогут избавиться от непредсказуемых последствий в дальнейшем. 1

Грамотный проект фундамента является необходимым условием для строительства объекта на неровных площадках. Он включает в себя расчет:

1. Грамотный проект фундамента является необходимым условием для строительства объекта на неровных площадках. Он включает в себя расчет:

габаритов основания;
весовой нагрузки здания на фундамент;
оказываемого удельного давления на грунт в различных точках;
временных нагрузок.

Большое значение имеет гидрогеологическая оценка отведенного для строительства участка и анализ грунтов. Для этого в большинстве случаев прибегают к бурению разведывательных скважин.

Стоит отметить, что возведение фундаментов на склонах целесообразно лишь на непучинистых почвах.

2. Создание эффективной дренажной системы требует тщательного предварительного расчета. Скапливающаяся влага является основным источником многих неприятностей, которые могут привести к скольжению и даже обрушению грунта в нагорной части.

3. Механическое закрепление грунта является важным дополнением к дренажной системе при уклонах рельефа местности более 10 градусов. Наиболее доступным и простым вариантом может служить так называемый пригруз – насыпной слой более плотных грунтовых пород. Дополнительная масса будет препятствовать возможному сдвигу почвы. Кроме того, такие работы позволяют сформировать и частично выровнять строительную площадку, подготовив ее для рытья траншеи или котлована под фундамент.

4. Возведение соответствующей опалубки состоит в сложности ее подготовки в условиях имеющихся перепадов высот на участке. Чтобы выдержать горизонтальный уровень заливаемого основания, опалубка в низшей точке площадки изготавливается выше, чем в верхней.

5. Усиленное армирование фундамента повышает прочность основания. Для каркаса применяются металлические арматурные прутья большого диаметра или увеличивается их количество

При этом особое внимание обращается на углы собираемой каркасной конструкции, а элементы решетки располагают на расстоянии не более 15 см друг от друга

6. Чтобы правильно залить фундамент бетонной смесью, требуется обеспечить ее непрерывную подачу. При устройстве основания на неровной поверхности данный фактор имеет особое значение. Повышенные нагрузки при дальнейшей эксплуатации постройки категорически не допускают заливки подземной части строения в несколько этапов, так как гарантированно приводят к разрывам на границах между схватившимися слоями. Помимо этого, требуется тщательная трамбовка бетонной смеси в процессе заполнения опалубки с целью предотвращения образования полостей.

Вышеприведенные мероприятия, которые необходимо учитывать при возведении основания дома на участках с неровной поверхностью, влекут за собой повышенные финансовые затраты. Однако проведенные дополнительные работы в значительной мере предотвращают угрозу сползания или смыва грунта, являясь надежным залогом устройства качественного фундамента и долгосрочной эксплуатации всего строения.
