Типовой проект 801-9-38.13.86 резервуары-накопители для ливневых стоков емкостью 550, 800 и 1100 м3 (для строительства в литовской сср)

Характеристики

Характеристиками ливневых стоков, по которым проводят подбор и проектирование сети и сооружений являются:

• расход – количество воды, образующиеся за единицу времени (измеряют в м3/чут, л/с и др.);
• степень неравномерности (равномерности) – показатель распределения объема воды по часам суток;
• состав стоков;
• концентрация и количество определенных загрязнений (необходима для разработки очистных сооружений).

Большинство стоков атмосферного происхождения содержат органические примеси и нерастворенные минеральные элементы. Такие воды являются источником загрязнения рек и других водоемов, в которые их сбрасывают. В ливневых стоках БПК может достигать значения 60 мг/л.

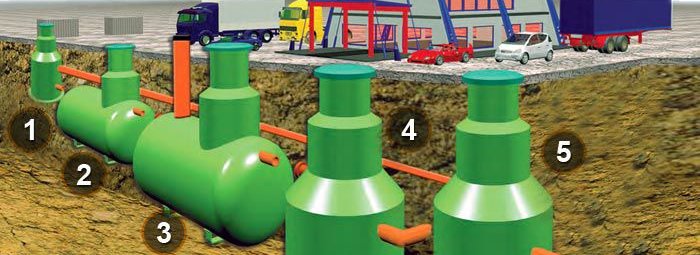

Рис 01 – Очистное сооружение ливневых стоков

По сравнению с хозяйственно-бытовыми, ливневые стоки характеризуются высокой неравномерностью. Этот показатель варьируется в широком диапазоне значений – от нуля до 300 л/с при интенсивных осадках (около 1 раза в 10 лет). С одного га территории населенного пункта расход таких стоков достигает 150 л/с один раз в год. За год общий объем поступления ливневых вод в канализацию с одного гектара достигает 2000 м3.

 Кроме собственно атмосферных ливневых стоков выделяют «городские» сточные воды. Они являются смесью атмосферных и бытовых канализационных вод.

Состав сточных вод

Все загрязнения канализационных вод, в том числе и ливневых стоков разделяют не несколько групп:

• биологические – водоросли, грибки, бактерии;
• органические;
• минеральные (минеральные масла, песок, глина, кислоты и щелочи).

В сточных водах ливневой канализации собирается большое количество кварцевого песка, остатков нефтепродуктов, мусора, глины. Кроме происхождения загрязнения стоков разделяют по размеру частиц на 4 группы:

• грубодисперсные (нерастворимые) частицы – органические (бактерии, простейшие, грибы) и неорганические;
• коллоидной дисперсности (до 10-6 см) – высокомолекулярные соединения;
• частицы до 10-7 см – молекулярной дисперсности;
• частицы до 10-8 см – ионной дисперсности.

В зависимости от состава конкретных стоков происходит выбор очистных сооружений.

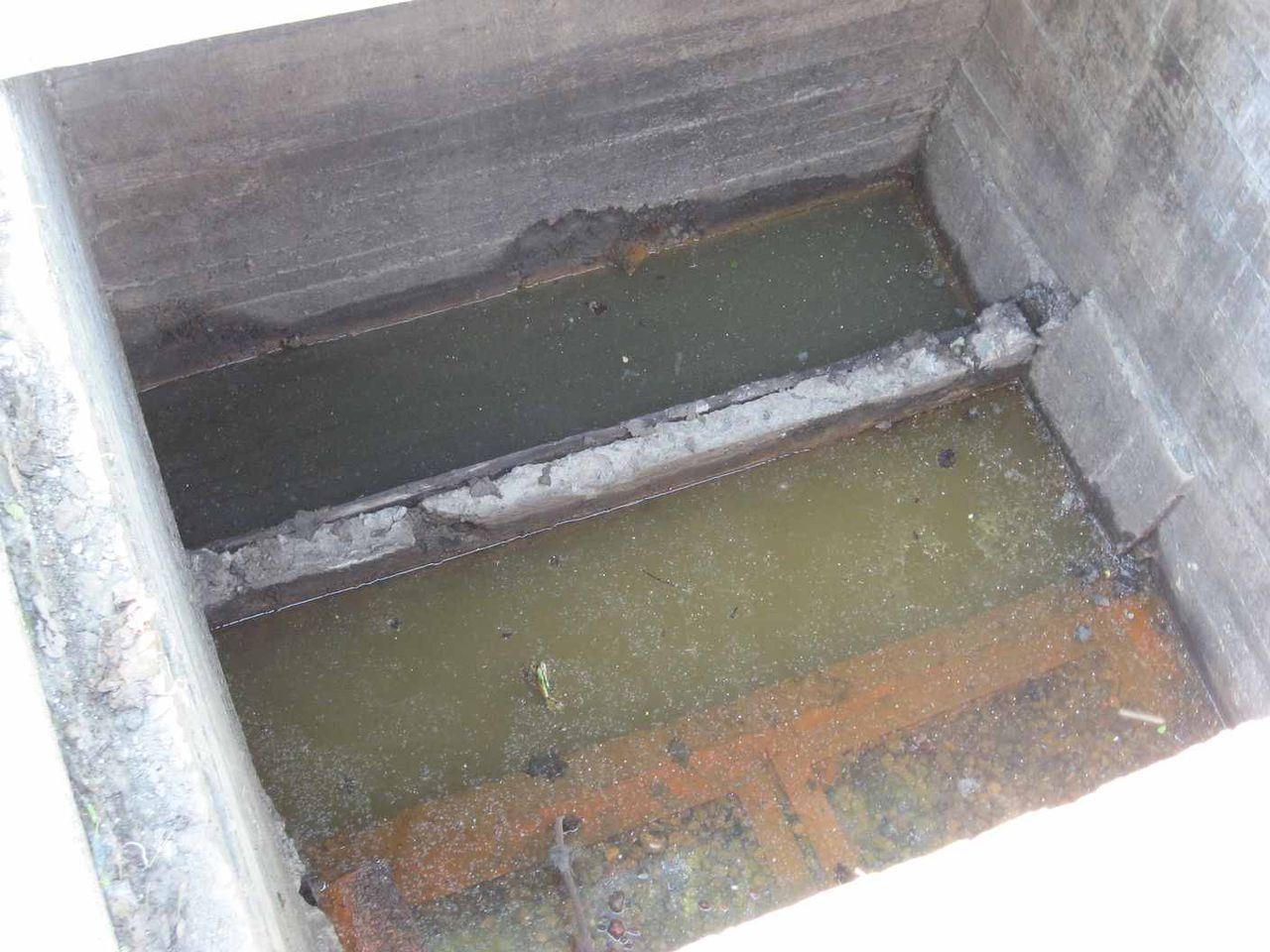

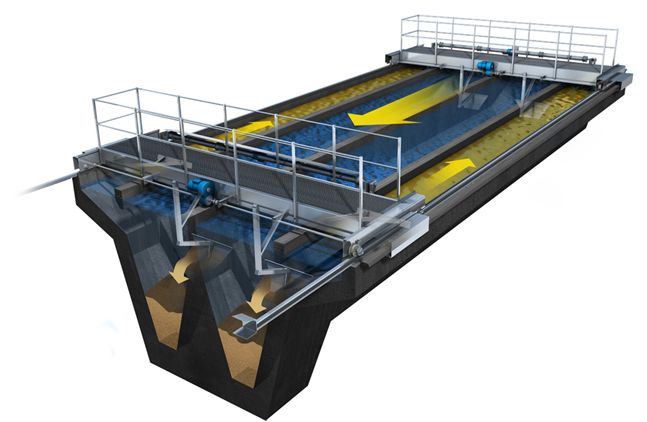

Рис 02 – Пескоуловитель

Очистка ливневых стоков

Для очистки стоков дождевого происхождения применяют сооружения различных методов очистки. Это могут быть как централизованные, так и локальные очистные сооружения. В некоторых случаях ЛОС ливневых стоков предусматривают даже для небольших поселков и предприятий. Так как основной состав стоков такого типа – грубодисперсные, частицы и остатки нефтепродуктов, то для их очистки сооружения состоят из следующих элементов:

• песколовки, сооружения механической очистки в которых задерживаются крупные тяжелые примеси за счет оседания при изменении скорости движения сточных вод;
• сооружения отделения нефтепродуктов (флотаторы, сепараторы) в них продукты нефтепереработки, имеющие меньшую плотность чем вода, собираются на поверхности жидкости и удаляются;
• сорбционные фильтры, в которых проходит окончательная доочистка воды от мелких частиц с использованием сорбентов.

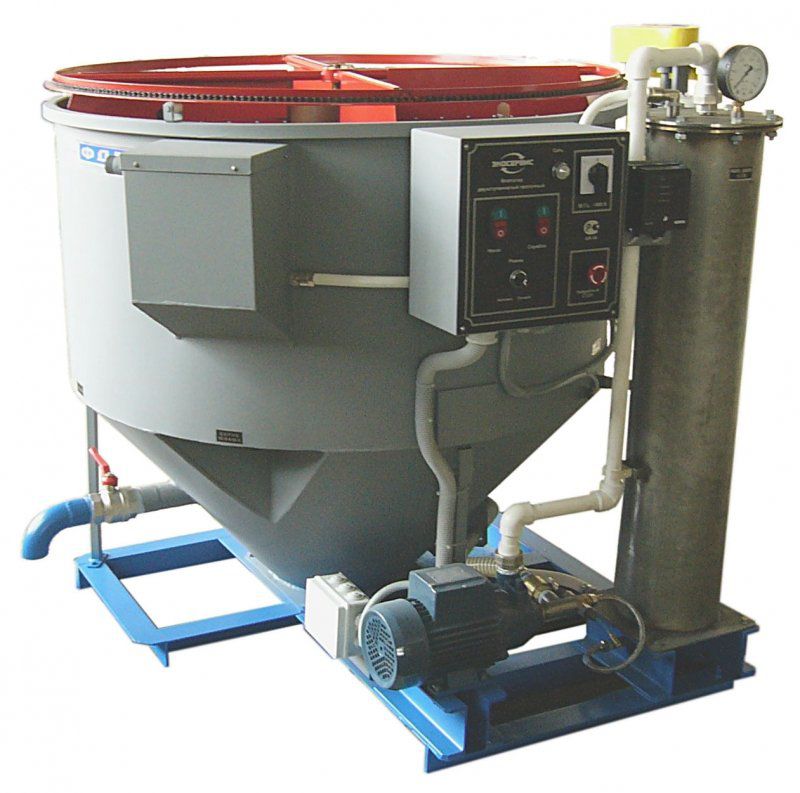

Рис 03 – Флотатор

Кроме этого, в сетях ливневой канализации используют и другие канализационные сооружения – колодцы, камеры, насосные станции.

• Пользовательское соглашение
• Политика обработки персональных данных

Данные для расчетов

В частности, для создания проекта нужны следующие данные:

1. Показатель средней величины осадков в данном регионе. Эта величина различается в зависимости от района, а узнать ее можно в СНиПе 2.04.03-85.
2. Периодичность выпадения атмосферных осадков и средний показатель толщины снежного покрова. Знание этой величины позволит создать систему, способную отводить не только дождевую воду, но и талые воды.
3. Площадь сточной поверхности. В случае с точечной ливневкой этот показатель будет соответствовать значению проекции площади крыши на плоскую поверхность. Линейная ливневая канализация в качестве площади учитывает суммарное количество площадей каждого участка, с которого будут отводиться стоки.
4. Характеристика грунтов и типов поверхностей, находящихся на участке. Этот пункт при расчетах отображает долю жидкости, которая будет отводиться самостоятельно.
5. Размещение подземных коммуникаций на участке.

Способы отвода собранной воды

Серьёзной задачей для собственников загородной недвижимости является отвод дождевой воды, собранной с общей площади участка.

Если поблизости с домом нет централизованных коммуникаций, для решения такой задачи остаются два варианта:

1. Сбор в специальный резервуар с последующим использованием для полива;
2. Отвод воды из накопителя в грунт или в естественные природные зоны.

Первый вариант считается рациональным при условии наличия на территории дома объектов для полива. В этом случае понадобится несложное приспособление (бытовая насосная станция) для откачки воды из накопительного резервуара с последующей её подачей на поливные площади.

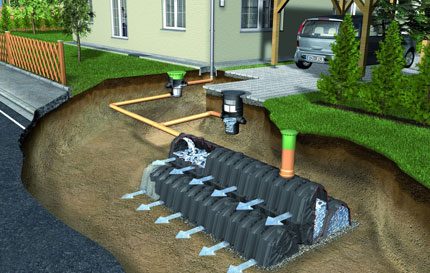

Схема отвода собираемой дождевой воды в грунт. Одна из тех возможных к применению схем, которые доступны собственникам загородных домов. Эффективность по скорости отвода низкая, но с учётом применения на малых площадях, эта схема вполне подходит

Второй вариант сопровождается большими трудностями. Вывод в грунт – процесс длительный по времени. Сколько времени потребуется на вывод, зависит от способностей грунта впитывать влагу. На разных рельефных участках коэффициент насыщения грунтов влагой может отличаться существенно.

Чтобы отводить продукт ливневой канализации в естественные природные зоны («на рельеф» или «на ландшафт»), придётся реализовать дополнительную схему. Эта схема включает в себя центральный водосборник и систему грунтовой доочистки, к примеру, поле фильтрации.

Схема вывода «на рельеф» или «на ландшафт» сопровождается сложностями сооружения очистных модулей. Оба варианта требуют согласования с природоохранными ведомствами.

Обычно с предметом согласования владельцу недвижимости (участка) приходится обращаться в следующие организации:

1. Департамент природного надзора.
2. Управление рыболовства.
3. Управление потребительского надзора.
4. Бассейно-водное управление.
5. ЦГМС.

Под предметом согласования подразумевается «Проект нормативов, характеризующих процедуру сброса». На основании такого проекта выдаётся разрешение, допускающее сброс загрязнений «на ландшафт» или «на рельеф», а также выносится решение о предоставлении водного объекта.

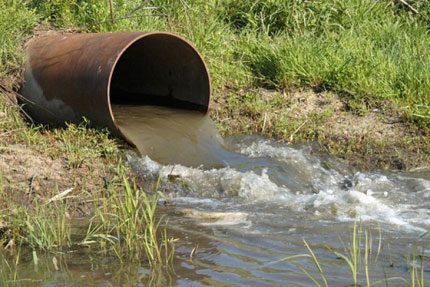

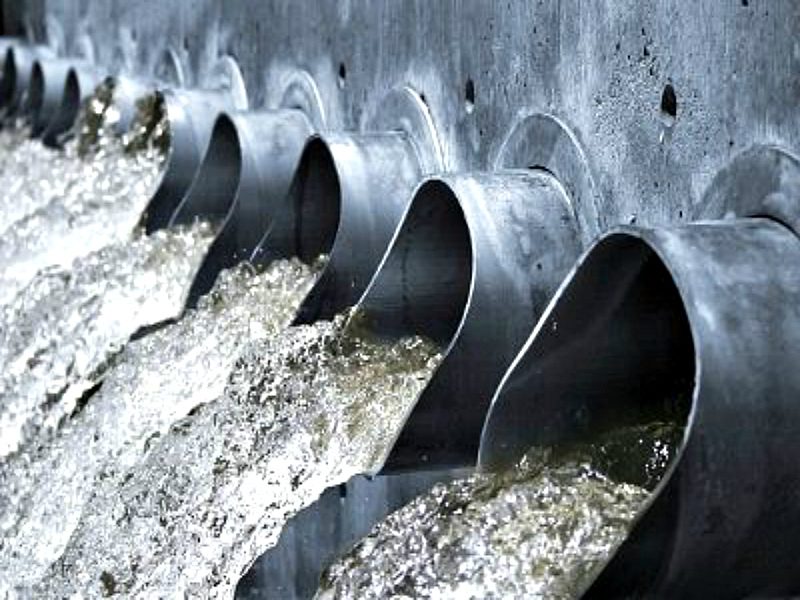

Сброс воды из ливневой канализации «на рельеф» или «на ландшафт». Подобные схемы никак не регламентируются документами СНиП.

Реализация таких вариантов незаконным путём сопряжена с риском высоких штрафов, а легальный сброс требует согласования с органами власти.

Проекты частной недвижимости традиционно включают наряду с ливневой канализацией другие коммуникационные сети. Бытовая канализация и дренажная система тоже являются частью бытовых коммуникаций. Принцип их действия мало отличается от функционирования ливневки, в чём владельцы частных домов нередко усматривают возможность использования этих сетей.

Между тем совмещение ливневой канализации с бытовой канализационной схемой отвода стоков запрещается СНиП. Запрет на совмещение разных видов канализации обусловлен факторами очевидными.

Так, при условии вывода дождевой воды в бытовую канализацию и с учётом высокой интенсивности атмосферных осадков, нормальный уровень канализационных стоков завышается в несколько раз.

Подтопление рабочих колодцев приводит к блокировке хозяйственно-фекальных стоков. Грязевые отложения, природный мусор устремляются в систему бытовой канализации. В результате после очередного ливня устроителям сооружения придётся заниматься чисткой системы.

Объединение ливневки с канализационной магистралью грозит обернуться плачевным результатом. Переполнение системы водоотведения по причине нарушения расчётных нагрузок приводит к подтоплению фундамента здания.

Частые подтопления нарушают структуру грунта, что становится причиной смещения фундаментных блоков, подмыва основания под монолитной конструкцией, а в дальнейшем может привести к разрушению здания.

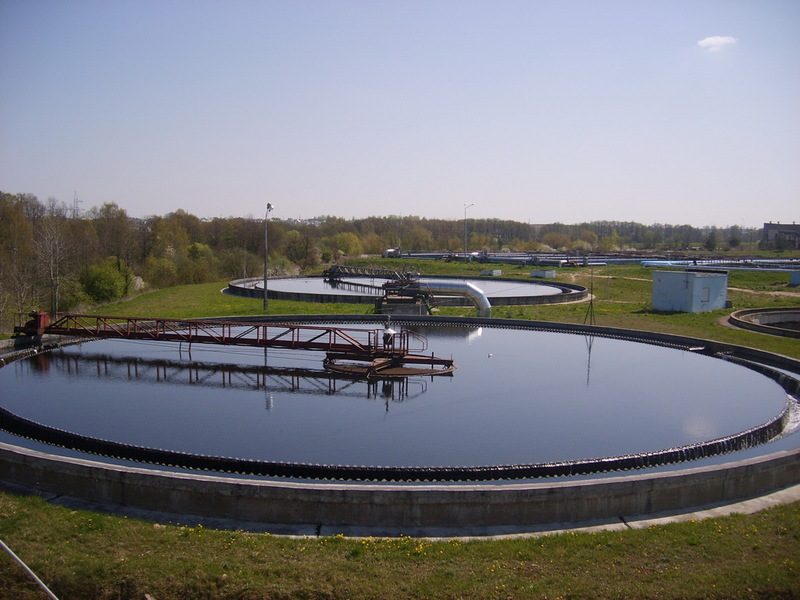

Очистные сооружения ливневых сточных вод

Производственные и другие городские предприятия – автозаправки, мойки, прачечные или столовые, оборудуются собственными системами очистки ливневых сточных вод. Проводится предварительное очищение жидкости от компонентов не характерных для природных потоков. И только потом, все может быть отправлено в общегородскую или поселковую канализационную сеть.

Объемы осадков неравномерны по временам года. В среднем по России ливневые и талые воды могут достигать 250 л/с. Водоотведение регламентируется по масштабам и техническим процессам предприятия.

Мелкие и средние промпредприятия, с небольшими объемами стоков, пропускают их через собственные локальные сооружения. И далее, отправляют стоки в централизованную систему.

Предприятия крупных масштабов, со сложными техническими процессами, оборудуются раздельными системами:

• для очистки промышленных ливневых сточных вод;
• для хозяйственно-бытовых стоков;
• для производственных сточных вод.

Вода, с крупных производственных организаций, не сливается в общегородскую сеть. Организации могут использовать очищенную жидкость повторно в технологических процессах или очищать до принятых нормативов и сбрасывать в водные объекты.

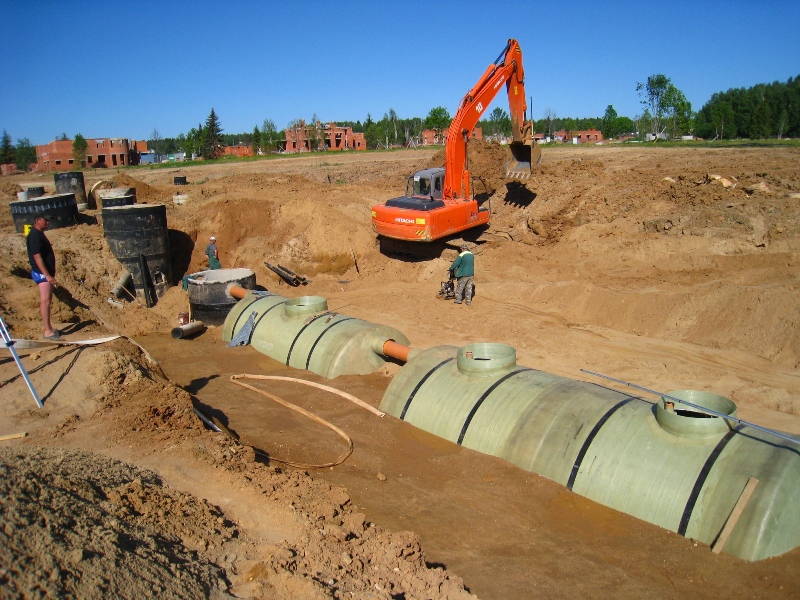

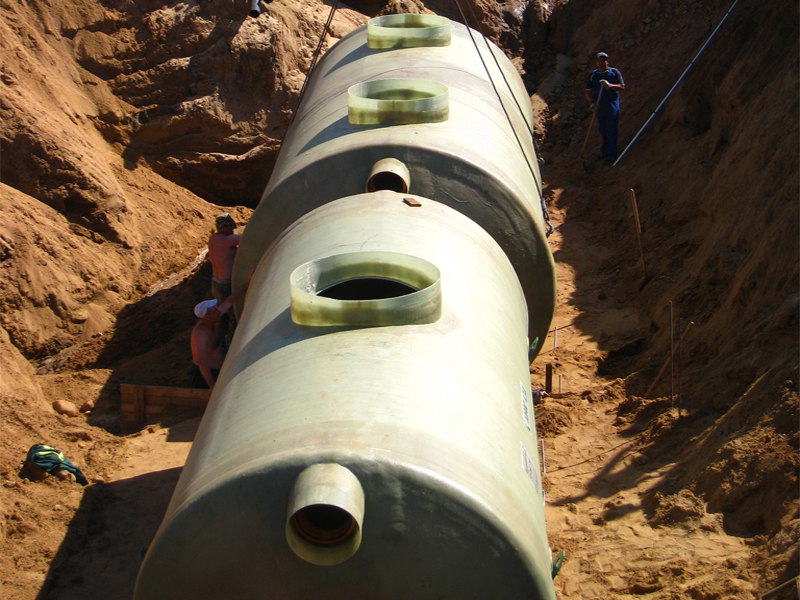

Установка оборудования

Сперва подготавливается котлован. С каждой стороны он должен быть на полметра больше, нежели устанавливаемое оборудование. Соблюдается угол наклона в 3 градуса или более, обеспечивающий самостоятельное продвижение вод по системе. Взгляните на последующие действия:

• Дно потребуется засыпать песком, а после промочить его и утрамбовать;
• При использовании тяжелых емкостей, изготавливается основание из бетона, способное выдерживать их;
• Используя план, необходимо разложить очистные сооружения ливневой канализации в задуманном порядке.

• Производится утепление, обеспечивающее стабильную работоспособность в холодное время года;
• Трубопровод на входе и выходе оснащается гидроизоляцией;
• Стыки и соединения обрабатываются герметиком в целях избавления от протечек.

После выполнения вышеуказанных действий требуется произвести тестирование и засыпать комплекс песком. В конце уложить грунт. При необходимости можно смонтировать сооружение наземного типа. В этом случае откачка будет производиться насосными станциями. Данный вариант пригоден для зон, где нет возможности производить масштабные раскопки — бетонированные участки города, площади со сложным составом почвы.

Оборудование для ливневых очистных сооружений

Очистке подвергается до 75% поверхностного стока с селитебных территорий и промышленных предприятий первой группы и полностью очищается сток с территории предприятий второй группы, где могут содержаться специфические загрязнители и трудноокисляемые органические вещества.

Качество очистки дождевого и талого стока при сбросе в сети водоотведения регламентируются «Правилами холодного водоснабжения и водоотведения» (ПП РФ №644) и соответствующими техническими условиями организации эксплуатирующих сети канализации. Сброс очищенных сточных вод в водные объекты регламентирует Водный кодекс РФ.

Виды локальных очистных сооружений ливнёвки

Различают два основных вида локальных очистных сооружений дождевых и талых вод: накопительного и проточного типов. Отдельно можно выделить биологические пруды габионного типа.

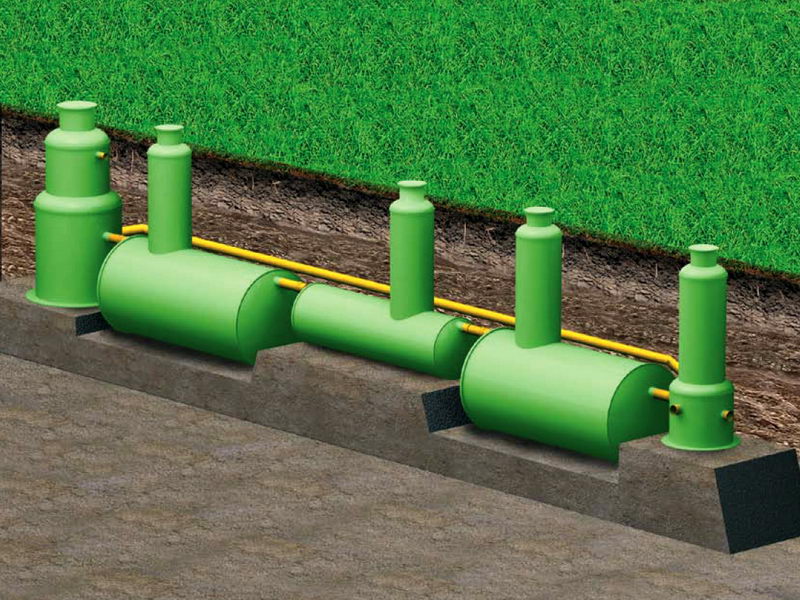

Накопительный тип локальный очистных сооружений

Основным элементом ЛОС накопительного типа является аккумулирующий резервуар, предназначенный для сбора и накопления поверхностного стока. Сверхнормативный сток сбрасывается через разделительную камеру накопителя. Далее при помощи канализационной насосной станции (КНС) накопленные стоки равномерно подаются на очистку. Очистные сооружения накопительного типа рассчитываются на прием основной части осадков любой интенсивности, которые являются максимально концентрированными по загрязнениям и равномерную очистку накопленного стока в пределах 72 часов.

Проточный тип сооружений очистки стоков

Сооружения проточного типа подбирают на расход воды рассчитанный по методу предельных интенсивностей в расчетном створе коллектора ливневки, с учетом времени поверхностной концентрации и времени добегания стока по трубам и лоткам. Таким образом, ЛОС проточного типа получили распространения для отвода стока с небольших площадей водосбора, таких как гаражи, АЗС, парковки ТЦ, дренажи магистралей. Сооружения габионного типа применяются в основном при дорожном строительстве.

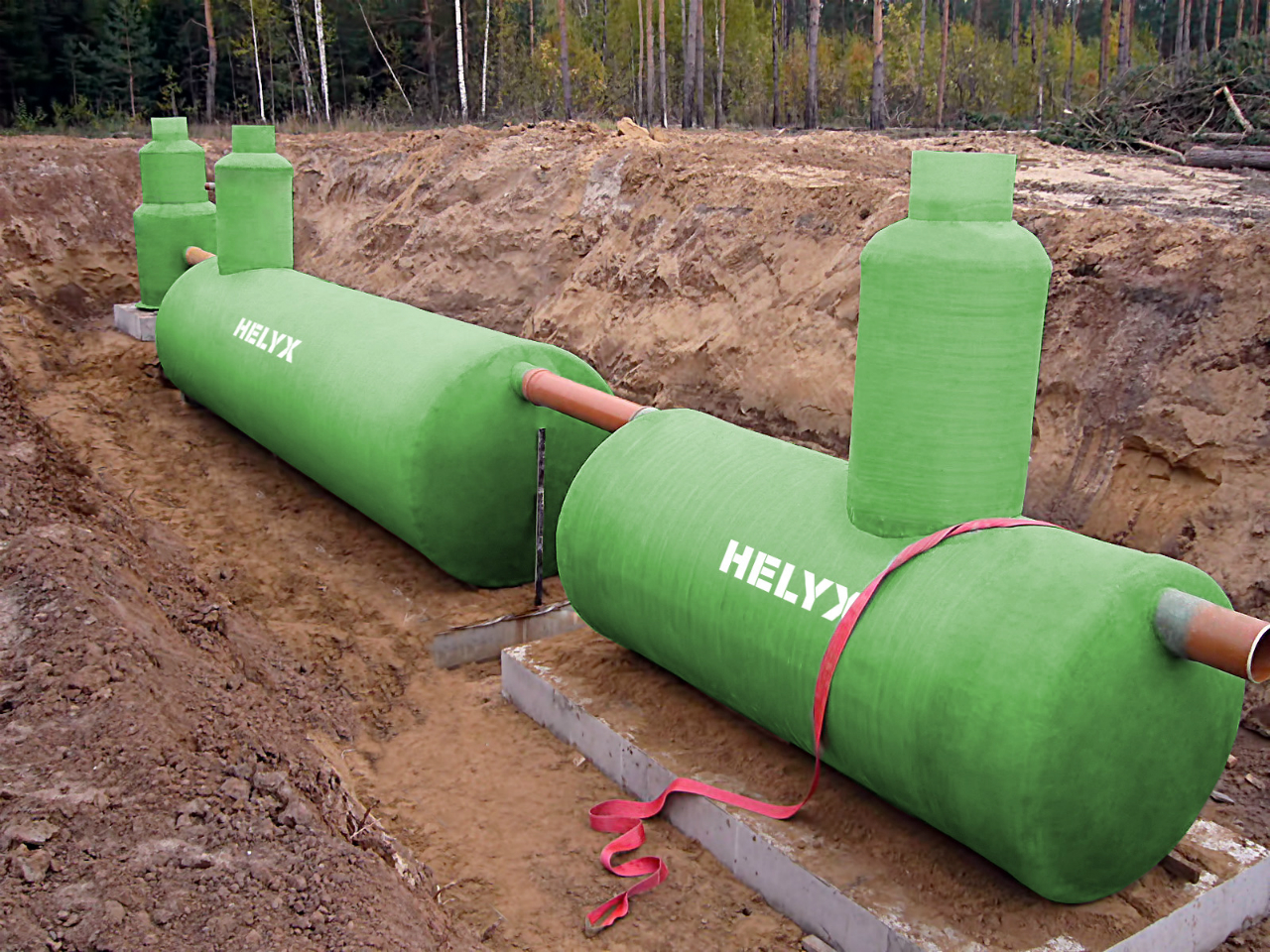

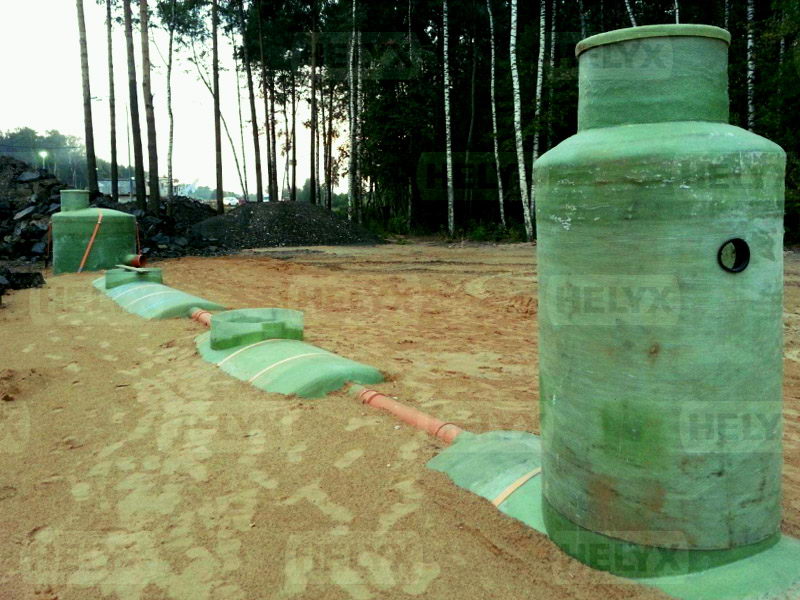

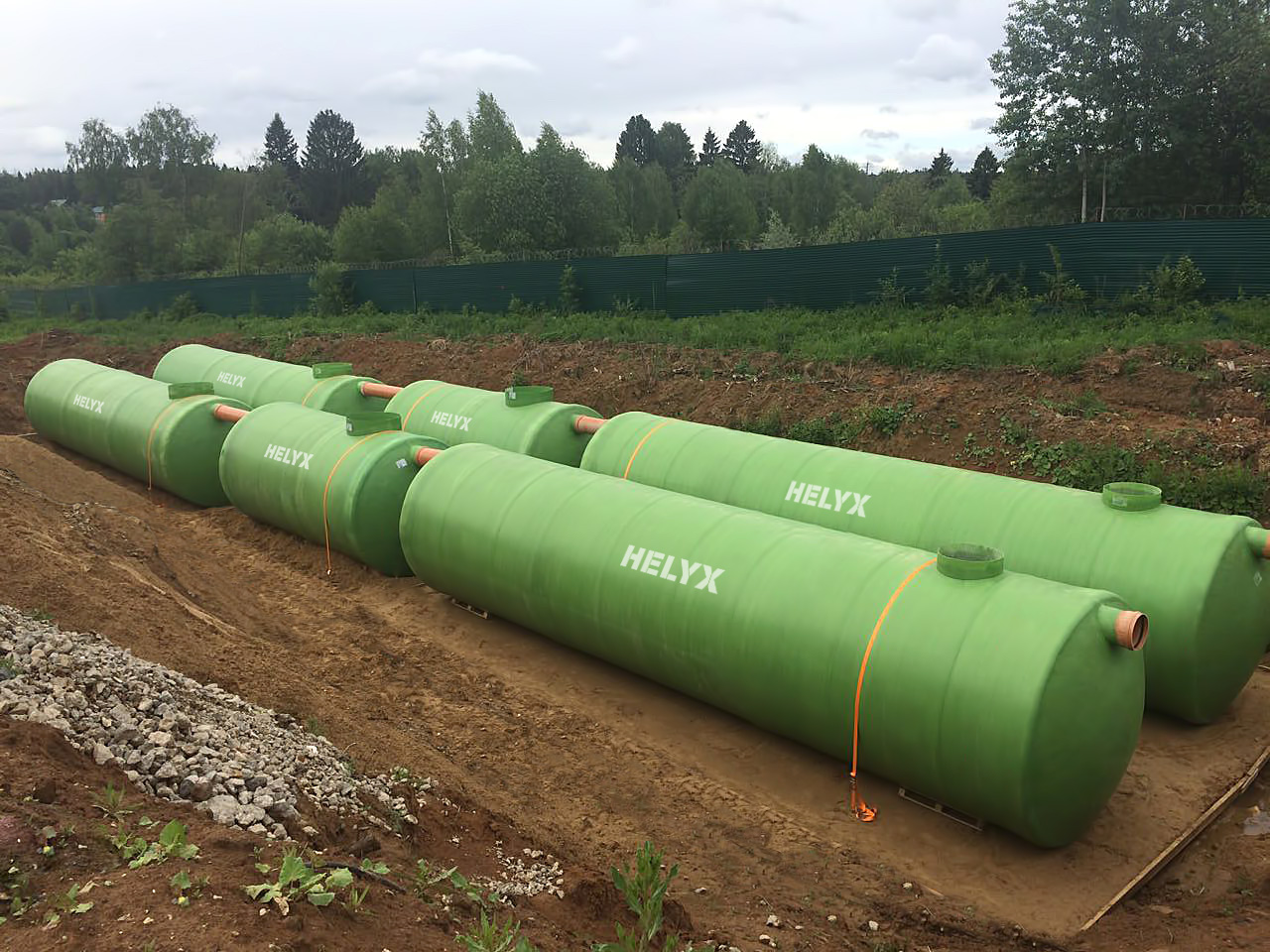

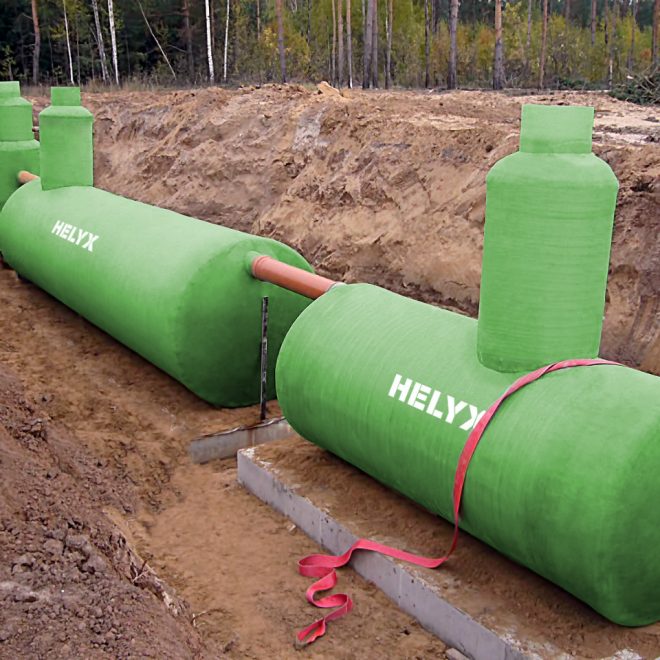

Модульные очистные сооружения HELYX

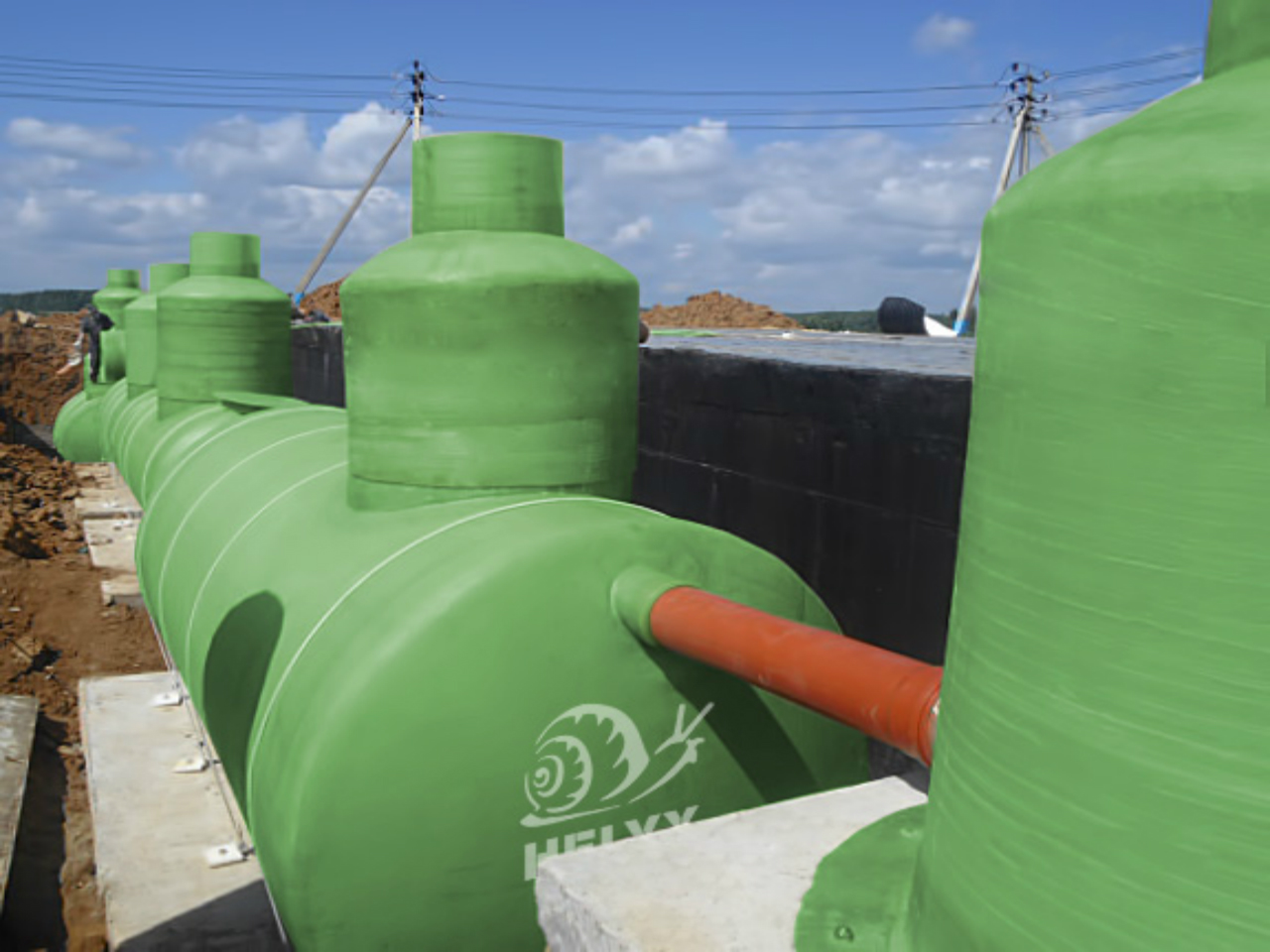

Компания ООО «БиоПласт» ТМ.HELYX выпускает широкую линейку модульного оборудования для строительства ливневых очистных сооружений. Изделия изготавливаются из композитных материалов, имеют долгий срок службы и применимы для организации любых типов локальных очистных сооружений.

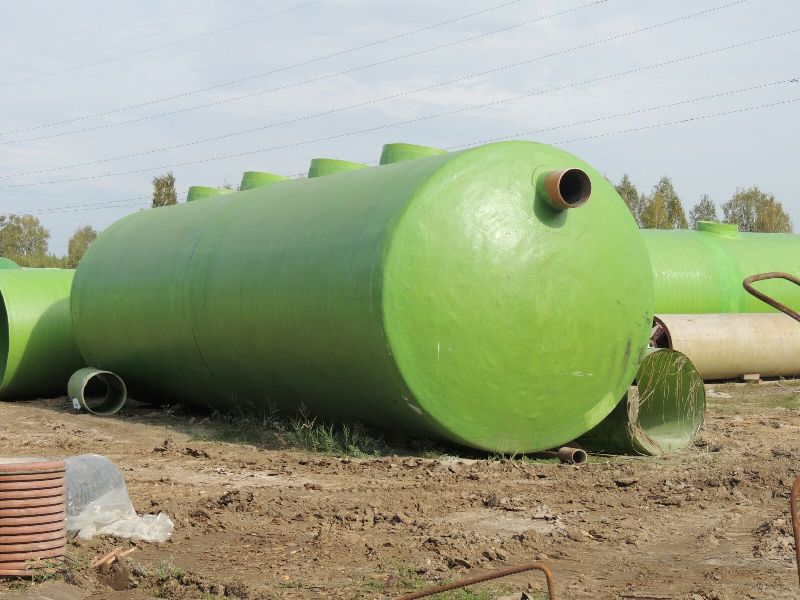

В сортаменте выпускаемого оборудования представлены емкостные блоки как отдельных ступеней очистки, так и сгруппированными в единый блок несколько ступеней, например, песколовка-бензомаслотделитель, нефтеловушка-сорбционный фильтр. Даже комплексные очистные сооружения ливневых стоков в едином корпусе. Для очистных любого типа при необходимости сброса очищенной воды в водоем необходимо устанавливать блок УФО HELYX для обеззараживания стоков. Аналогично для достижения нормативов применимы сорбционные фильтры HELYX. Вихревые сепараторы, накопительные резервуары, песколовки применяются как в составе цепочки проточных очистных сооружений, так и как отдельные ступени очистных сооружений других типов, в том числе и производственных стоков, а также для организации оборотных систем водоснабжения.

Купить модульное оборудование HELYX

Для того чтобы купить модульные очистные ливневки HELYX надо заполнить опросный лист, размещенный на сайте компании по адресу: http://www.helyx.ru/dokumentaciya/oprosnye-listy/ или связаться с менеджером компании. Опытные инженеры ответят на все ваши вопросы и помогут подобрать необходимый состав оборудования и материалов, оптимальных для решения Ваших задач по назначению и цене.

Опросные листы и сертификаты на очистные сооружения поверхностных сточных вод

Технические характеристики ES ЛОК

Монтаж оборудования

Очистные сооружения ES ЛОК поставляются в едином корпусе, что сокращает объем строительно-монтажных работ.

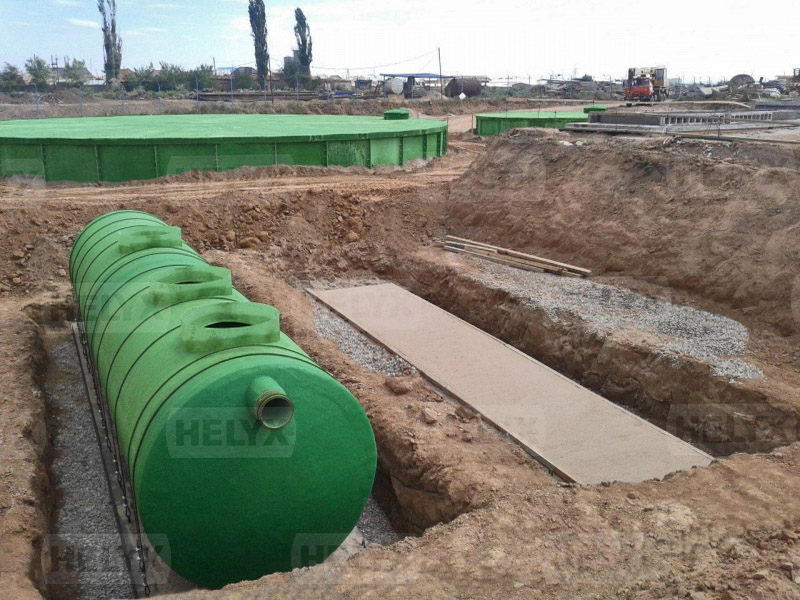

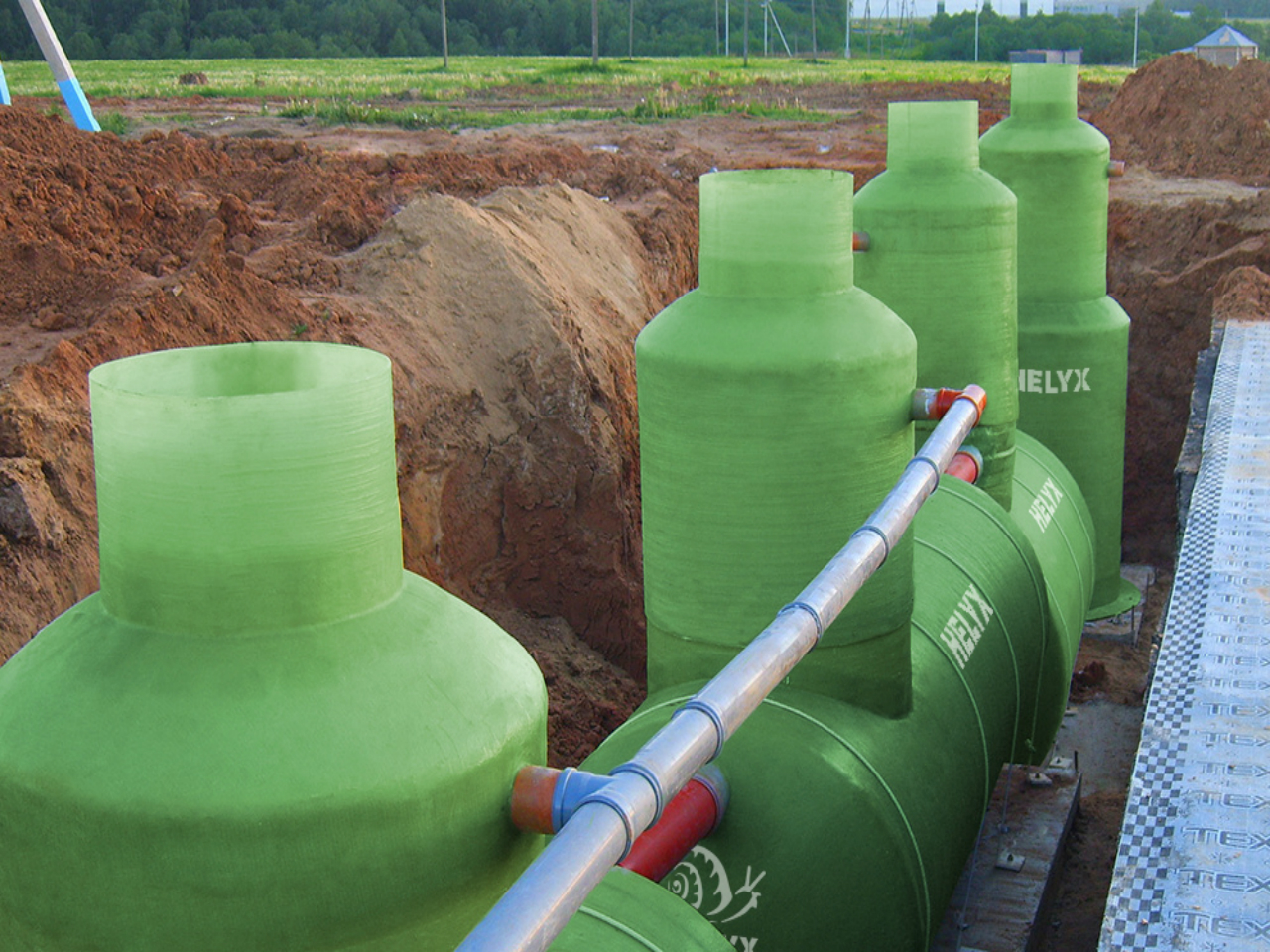

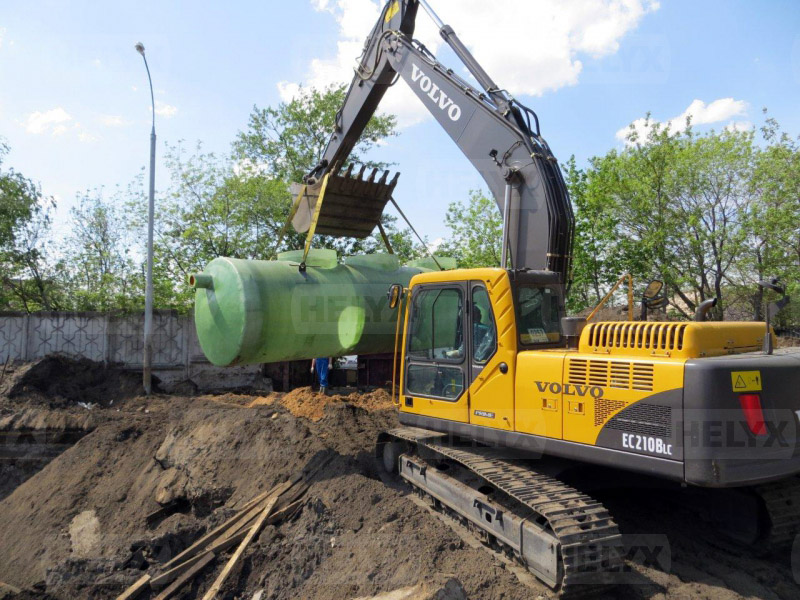

Оборудование монтируется в котлован на железобетонное основание и крепится к закладным деталям. Корпус установки послойно засыпается песком и утрамбовывается. При засыпке установки необходимо наполнить корпус водой для выравнивания давления грунта на стенки корпуса.

Очистные сооружения дождевых, ливневых сточных вод

Очистка поверхностного стока как правило применяется для очистки загрязненных сточных дождевых (ливневых) вод, поступающей с поверхностей различных объектов жизнедеятельности человека (благоустроенные площадки, кровли и т.п.).

Объекты, на которых может использоваться такой тип очистки делятся на объекты:

• жилого,
• гражданского,
• культурно-бытового,
• промышленного,
• сельскохозяйственного
• и прочего назначения.

Поверхностные сточные воды могут иметь различный состав загрязнений.

Поэтому системы очистки поверхностного стока разрабатываются с учетом особенностей объекта и состава загрязнений.  И состав сооружений и необходимость устройства доочистки определяется в каждом конкретном случае по результатам анализа существующей ситуации и условий на сброс очищенных сточных вод.

Требование к качеству очистки поверхностного стока, как правило, очень строгие, т.к. очищенный сток сбрасывается либо на рельеф, либо в водный объект. Как следствие параметры очищенной воды должны соответствовать требованиям по сбросу воды в водоемы рыбхозяйственного назначения соответствующей категории.

При подборе схемы очистки и расчете производительности очистных сооружений необходимо учитывать, что дожди характеризуются неравномерностью расхода и концентраций, в связи с этим рекомендуется устройство Резервуаров усреднителей расчетного объема, которые компенсируют пиковый расход дождевого стока и будут опорожняться равномерно. За счет этого уменьшается необходимая пропускная способность, а, следовательно, размеры коллекторов и других сооружений, включая насосные станции и очистные сооружения.

Специалисты ООО Регион готовы выполнить расчет ливневого стока вод в зависимости степени благоустройства, знание особенностей и физико-химического состава стока позволяет нам эффективно осуществить выбор технологической схемы и подобрать оптимальный состав оборудования, который в свою очередь позволит обеспечить заданные параметры по качеству очищенной воды при минимальных затратах на ее очистку.

1. Градостроительный план (если очистные планируются не на территории предприятия).
2. Требуемая производительность и генеральный план территории с данными по благоустройству и системе ливневой канализации для расчетного обоснования по нормативам.
3. Статистические данные анализов поступающих сточных вод или данные по благоустройству для расчета по СНиП.
4. Наличие или отсутствие резервуара усреднителя.
5. Данные по подключениям к существующей системе ливневой канализации не ливневых вод (дренаж, промстоки, прочие подключения)
6. Данные о необходимости повторного использования очищенных дождевых вод (полив территории, подпитка пожарного водоема, технологические нужды), дополнительные требования к качеству очистки и необходимости аккумулирования очищенных вод (резервуара очищенных вод).
7. Условия поступления сточных вод (самотечная система; напорная, через КНС)
8. Условия сброса очищенных сточных вод (выпуск в водоем; городскую канализацию; на рельеф).
9. Материалы инженерных изысканий (геология, геодезия, экология, (при проектировании выпуска – гидрометеорология)  (полный объем изысканий требуется при прохождении экспертизы проектной документации).
10. Требования о разбивке на этапы строительства, пусковые комплексы, исходя из постепенного роста объемов сбрасываемых вод по годам застройки благоустраиваемой территории.

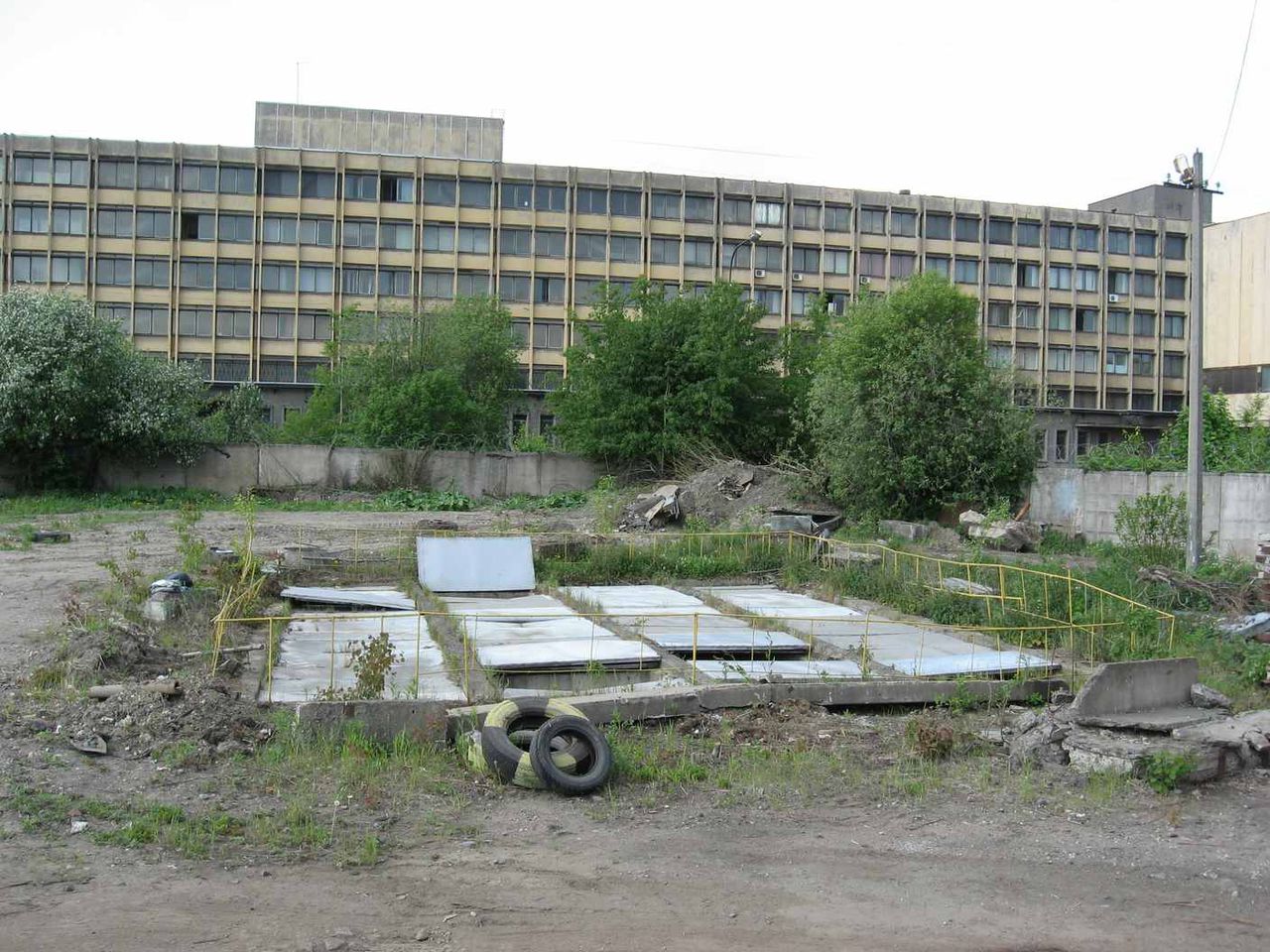

Фотографии водоотведения и канализации:

Объекты водоотведения и канализации.

НАШИ ВЫПОЛНЕННЫЕ ПРОЕКТЫ		ОТЗЫВЫ О НАШЕЙ ДЕЯТЕЛЬНОСТИ
Сооружение ливневой канализации	Сооружение ливневой канализации

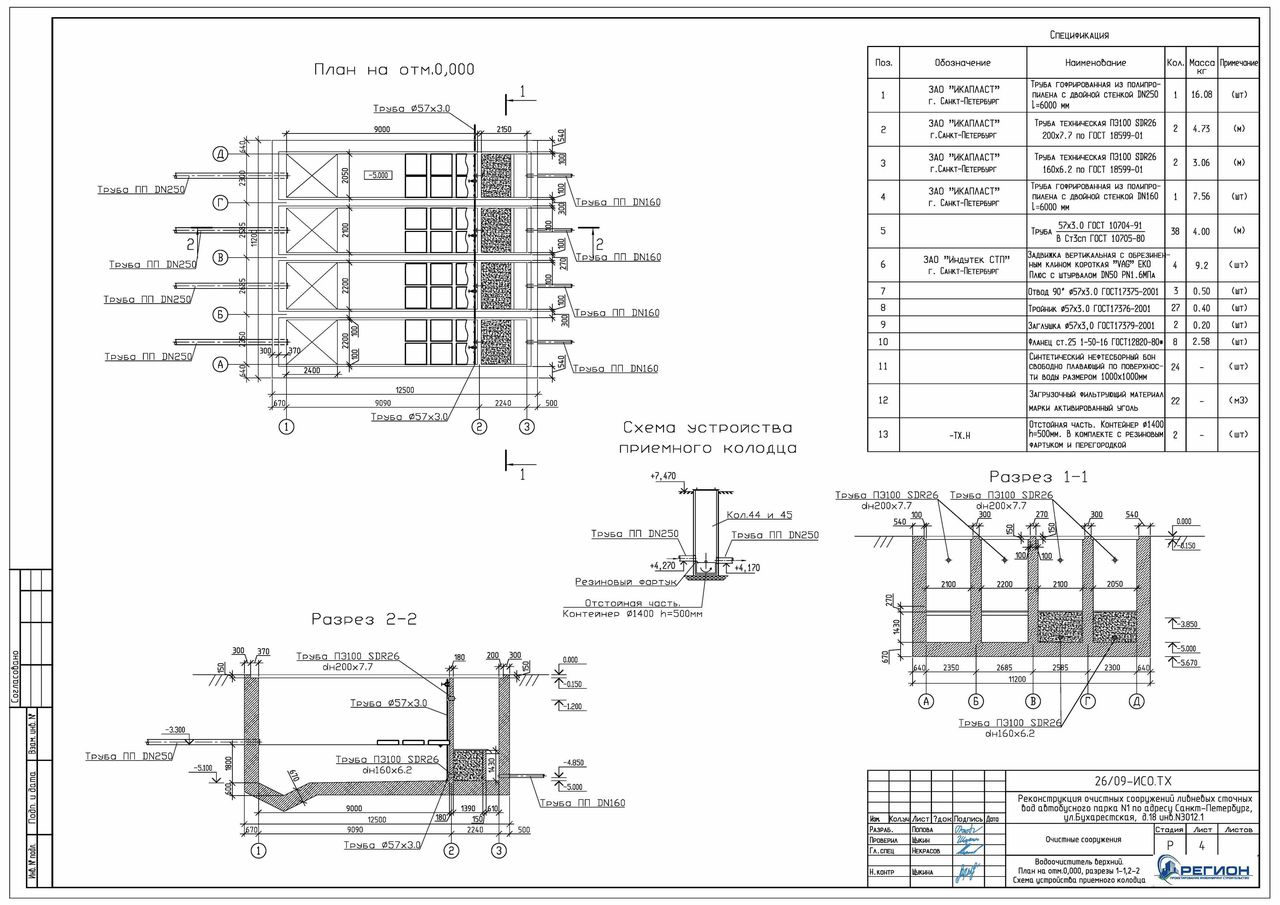

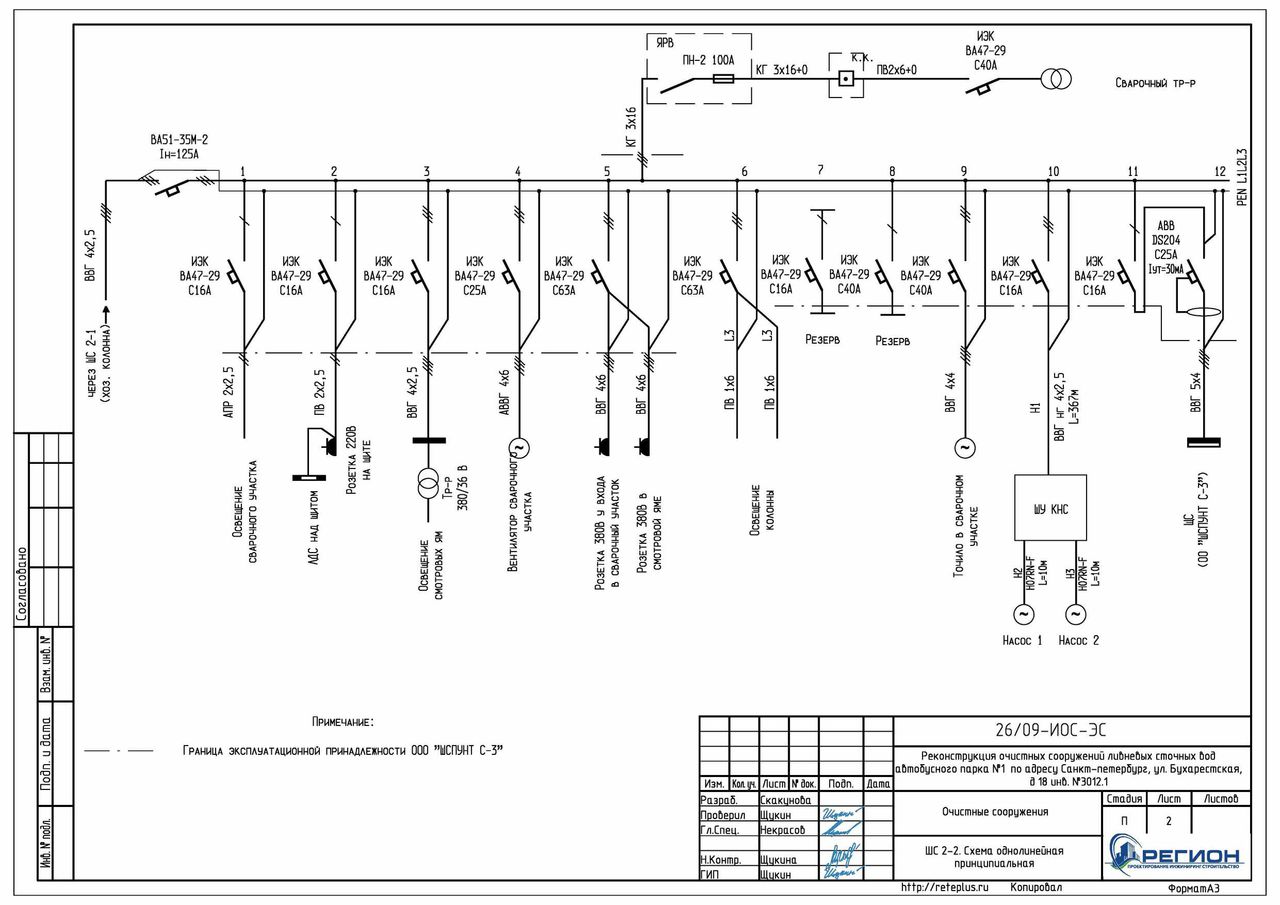

Водоочиститель верхний	Схема однолинейная. Принципиальная

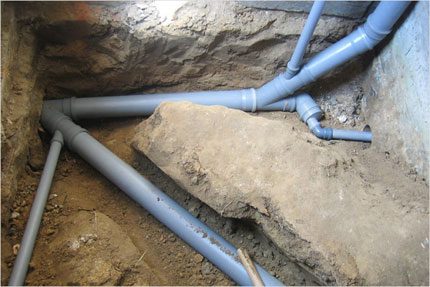

Правила монтажа ливневых коммуникаций

• В первую очередь стоит наметить размещение всей протяженности коллектора при помощи клиньев и лески. Не забываем наметить место для размещения смотровых колодцев.
• После этого с учётом увеличения уклона и особенностей рельефа копаются траншеи.
• На дно канав насыпают слой песка или песка с гравием. Хорошо трамбуют.
• Далее производится монтаж труб или лотков и их надежное соединение между собой при помощи фитингов и герметика.
• Трубы и лотки закрепляют бетонной смесью по бокам.
• В случае с монтажом труб устанавливают точечные ливнеприёмники. Если используются простые лотки, то верх прикрывают надежными решётками.
• Если система имеет витиеватую структуру, то стоит обеспечить и достаточное количество ревизионных колодцев на участке. Нужен такой колодец и в том случае, если протяженность желоба имеет прямую линию и длину не менее 10 метров.

Особенности проектирования системы

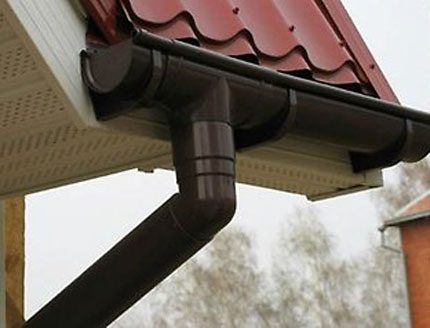

Отвод атмосферных осадков с кровли здания осуществляется через систему сбора дождевой воды. Это внешние линии трубопроводов-стояков, размещаемых под конечными точками приёмных желобов. В свою очередь, приёмные желоба монтируются по периметру площади кровли под нижней кромкой покрытия.

Сбор дождевой (талой) воды с площади кровли осуществляется, прежде всего, желобами. Эти элементы конструкции монтируются вдоль нижней кромки покрытия кровли и в самой нижней точке уклона примыкают к стояку. Далее по трубе вода направляется к дождевому приёмнику

На плоских кровлях сток идёт непосредственно в трубные стояки. При такой схеме сливные трубопроводы обычно монтируют вертикально внутри зданий, а их верхние раструбы выводятся на кровлю и составляют одно целое с кровельным ковром. На плоских крышах частных домов допустимо наличие одной водосточной воронки.

Если в доме применяют внутренние стояки с открытым выпуском, их конструкция должна предусматривать возможность отвода талой воды в зимнее время в систему бытовой канализации. Линия отвода обязательно делается с гидрозатвором. Исходя из расчётных данных по расходной массе воды, выбирается диаметр труб для сооружения стояка ливневой канализации.

Таблица подбора труб под стояк:

Предпочтительный материал труб внутренних водостоков – пластик, асбоцемент, чугун. Жестяные и пластиковые трубы обычно применяются для устройства внешней системы ливневой канализации.

При монтаже горизонтальных магистральных линий требуется выдерживать нормативный уклон (не менее 0,005 м и не более 0,15 м  на 1 м длины линии).

Проектами ливневой канализации для частного домостроения обычно предусматривается использование пластиковых труб под монтаж линейных магистралей. Это на самый надёжный вариант, но самый экономичный. Однако частые повреждения отдельных участков сводят на нет всю экономию

На случаи технического обслуживания необходимо предусмотреть установку ревизий и прочисток. На стояках ливневой канализации ревизии монтируют в границах нижнего этажа здания.

Для того чтобы рассчитать пропускную способность лотков линейной ливневки, нужно учесть площадь обрабатываемого объекта, величину уклона в сторону каналов и коэффициент водопоглощения, принятый для покрытия территории. Кроме этих данных потребуется еще вычислить гидравлическое сечение лотка.

Прочистка труб ливневой канализации гидродинамическим методом

Самый действенный способ промывки труб – прочистка ливневой канализации гидродинамическим методом. Она хороша тем, что с помощью специальных гидродинамических машин удается удалить сложные засоры, при этом трубы и стоки остаются в целости.

Прочистка ливневой канализации гидродинамическим методом включает в процесс использование устройств с мощными насосными установками высокого давления (ВД): 190 – 200 МПа. При этом разработчики поместили такую мощь в компактный корпус, что делает эксплуатацию агрегата максимально удобным.

Возможны 2 варианта работы очистки ливневых труб гидродинамическим методом:

• сильная направленная струя разбивает и вымывает засоры;
• прочистка с применением специальных насадок – сопел, которые усиливают давление основной струи и распыляют вокруг себя тонкие струи воды с большой силой, что позволяет избавляться от основного засора и очистить внутреннюю поверхность труб от отложений.

В итоге раздробленный мусор под давлением вытекает из трубы и попадает в очистные сооружения.

Прочистка ливневой канализации гидродинамическим методом – одна из услуг, которую оказывают специалисты компании “Чисто Честно” в Москве и области. В нашем распоряжении имеется специализированное оборудование и большой опыт подобных работ.

Позвоните нам по телефону в Москве 8 (495) 664-33-73 и закажите услуги обслуживания ливневой канализации, очистки труб гидродинамическим методом и сточных вод.

Общие принципы обустройства “ливневки”

Владельцам частных домов вполне по силам собственноручно сооружать коммуникации для сбора и отвода дождевых (талых) вод. После выполнения всех расчётов и приобретения требуемых материалов, приступают к действиям по обустройству ливневой канализации.

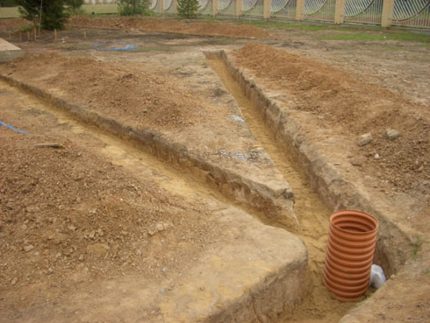

Первым делом копают на придомовой территории траншеи для водоотводных линий, согласно намеченному плану. Подводят траншеи к точкам расположения сливных стояков (водосточных труб). Под планировку системы частного хозяйства достаточно глубины траншей 300-500 мм.

Выполняя раскопку траншей, учитывают уклон будущих трубопроводов (или лотков) в сторону центрального водосборника-накопителя. Днище готовых траншей уплотняют путём трамбовки и засыпают слоем речного песка (высотой не менее 200 мм)

На площадках под водосточными трубами копают приямки под дождеприёмники и устанавливают их. Эти элементы системы представляют собой ёмкости прямоугольной формы небольшого объёма (5-10 литров).

Для устройства смотровых и поворотных колодцев рекомендуется использовать готовые промышленные пластиковые ёмкости или делать литые из полимербетона. Первый вариант дороже, но проще в установке и обслуживании.

Выпускаемые промышленностью дождеприемники, как правило, дополняются корзинами-сборщиками крупного мусора. Природный мусор неизбежно попадает в ливневую канализацию с потоками дождевой воды.

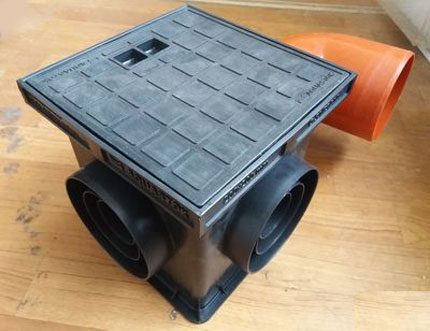

Одна из многочисленных существующих конструкций дождеприёмников. Материал изготовления – пластик. Оптимальный выбор в рамках проектов частной недвижимости. Такие ёмкости, как правило, дополняются корзинами-фильтрами для задержки крупного мусора

Исходя из выбранной технологии сооружения ливневой канализации (открытая или закрытая), в траншеях укладывают лотки или монтируют линию из полимерных труб.

Если делается простая лотковая система слива с выводом на близлежащий газон, желательно предусмотреть риски возможного размыва почвы на участках слива. Элементы закрытого монтажа в местах стыков обязательно герметизируют.

Собранные таким образом коммуникации должны подключаться к общему резервуару-накопителю или коллектору централизованной сети.

Также следует позаботиться о сооружении фильтров-уловителей песка непосредственно перед входом в общий накопитель. И не забыть установить смотровые колодцы. Их монтаж необходим на участках магистралей длиной более 10 метров, а также в местах схемы, где образуются повороты водоотводной линии.
