Как сделать мангал из газового баллона: фото, чертежи, описание и видео

Выбор газового баллона, советы

Прежде чем приступить к изготовлению мангала, нужно приобрести сам баллон. Очень часто владельцы автомобилей, переделывая топливную систему на своём транспортном средстве, выбрасывают или сдают в пункт приёма металлолома газовые баллоны, поэтому его можно заполучить почти бесплатно или приобрести в интернете.

Подбирать следует стандартную ёмкость на 50 л — это актуальный размер, поскольку меньшие баллоны несколько неудобные при использовании. Их размер не позволит перекладывать угли из одной стороны на другую, а также на маленьком мангале невозможно расположить необходимое количество шампуров.

Инструкция: как сделать мангал из газового баллона

Чтобы изготовить мангал для дачи из газового баллона своими руками не нужно обладать особыми навыками. Достаточно уметь пользоваться болгаркой и сварочным аппаратом

Пошаговую инструкцию по изготовлению мы рассмотрим ниже, а пока уделим внимание особенностям такой самодельной конструкции и приведем ее плюсы и минусы

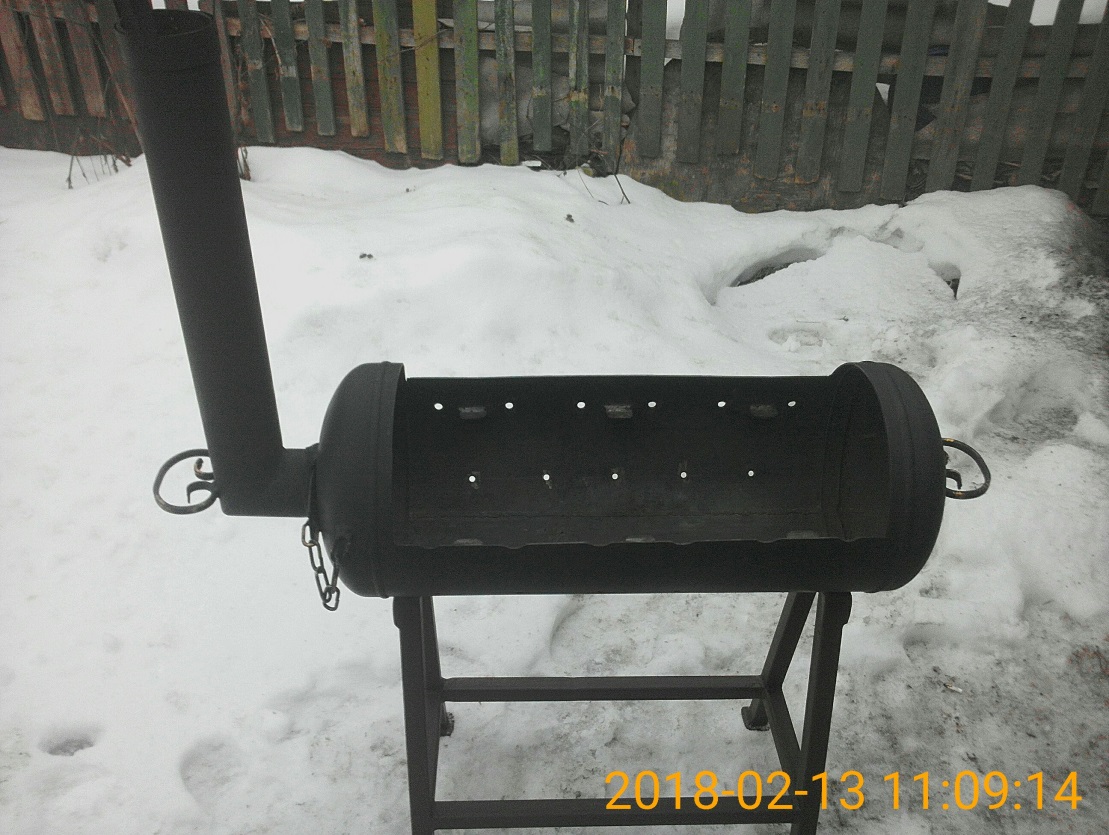

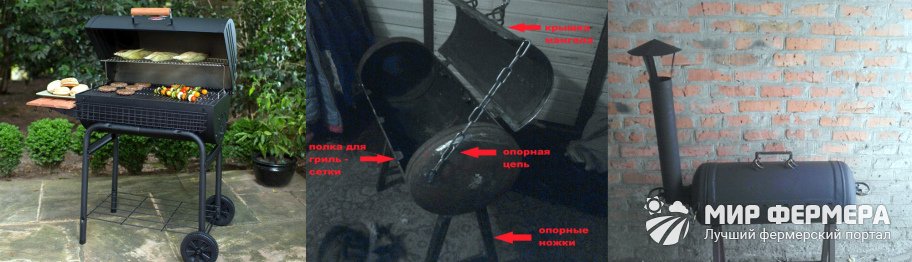

Рисунок 1. Варианты конструкций из старых баллонов

Использованный газовый баллон считается идеальной основой не только для мангала, но и для других конструкций, предполагающих нагрев. Их изготавливают из прочной стали, устойчивой к высоким температурам, а найти такой баллон можно в гараже или дешево купить на рынке (рисунок 1).

Основным плюсами самодельного мангала из баллона считаются:

Универсальность: все баллоны примерно одинаковые по размеру и имеют схожую конструкцию. Поэтому, даже если с первого раза у вас не получится сделать мангал, вы сможете с легкостью повторить попытку с учетом предыдущих ошибок.
Устойчивость к жару: толстая качественная сталь, из которой изготавливают баллоны, обладает повышенной жаропрочностью. Соответственно, даже при длительном и постоянном использовании мангала металл не деформируется и не прогорит.
Расширенный функционал: на основе старого газового баллона можно изготовить не только обычный мангал для жарки шашлыков, но также барбекю для овощей или коптильню для рыбы и мяса.
Доступность: использованные баллоны стоят недорого, а для их переоборудования под мангал требуется минимум инструментов.

Кроме того, такие конструкции считаются безопасными. После жарки огонь не нужно тушить специально. Достаточно просто закрыть крышку, чтобы перекрыть доступ кислорода, и огонь погаснет сам собой.

Существуют и некоторые недостатки мангала, изготовленного из старого баллона. Их немного, но эти нюансы все же следует учесть перед началом работ. Например, в холодное время года металл будет очень быстро остывать, поэтому для жарки мяса внутрь придется постоянно докидывать дрова или уголь.

Кроме того, самодельные конструкции выглядят не очень привлекательно. Единственный вариант – купить специальную термостойкую краску, но, учитывая ее высокую стоимость, далеко не все любители шашлыков готовы на такие траты.

Также не стоит забывать о том, что после длительной эксплуатации внутри баллона могла скопиться грязь и гниль. Ее нужно обязательно удалить, аккуратно вскрыв баллон и прокалив все его части над открытым огнем.

Монтаж дымоходной трубы для мангала

Дымоходная труба — это не обязательный элемент нашего самодельного мангала, но она придаёт более эстетичный вид и работает как регулятор степени копчёности приготовляемого продукта.

Для изготовления этого элемента вполне подходит труба с наружным диаметром 90м_. и длиной 70см. Так как заводские углы имеют очень плавный поворот, острый угол можно сварить самому, предварительно вырезав сегмент трубы, который от точки поворота размечается с помощью угольника в две стороны по 45 градусов по окружности трубы. Вырезав болгаркой сегмент, загибаем меньшую часть к большей, с помощью уголка проверяем угол 90 градусов и свариваем их в месте. После этого выставляем трубу к месту приварки, там, где мы установили заслонку, и хорошо свариваем по кругу трубу. Следует заметить что каждый шов нужно зачищать зачистным диском. Так он приобретает более эстетичный вид и хорошо просматривается качество сварного шва.

Когда труба приварена, устанавливаем защитный колпак. Он фиксируется зажимным болтом.

Процесс производства мангала из газового баллона

подходящий газовый баллон

Сразу хочется предупредить, что изготовленный мангал и коптильня не будет иметь презентабельный вид. Однако, на качество приготовления пищи это никак не повлияет. Тут дело вкуса. Конечно, можно специально оборудовать его так, чтобы он имел опрятный вид.

Также стоит знать, что если у вас нет сварочного аппарата, а также умения им пользоваться, то у вас ничего не получится. В таком случае единственным выходом будет обратиться к специалисту в данной отрасли. В принципе, это нельзя назвать существенным недостатком процесса изготовления, поскольку найти грамотного сварщика, имеющего свой сварочный аппарат, не составит труда.

Инструмент и материалы, которые понадобятся в процессе производства

Итак, для того чтобы сделать мангал из газового баллона своими руками, вам понадобятся следующие инструменты:

болгарка;
две дверные петли для крышки;
набор инструментов, в которые входят:
- молоток;
- отвертка;
- разводной ключ;
- зубило;
дрель;
уголок;
металлическая труба.

Инструкция изготовления

точно пуст и не имеет остатков газа

При разрезании баллона на 2 части будьте крайне осторожны, ведь если в баллоне осталось хоть немного газа, он может свободно воспламениться и принести уйму проблем.

Свежие записи
Как могут использовать мед дачники: 5 необычных способов5 комнатных растений, которые лучше не покупать: разочаруют5 минусов безземельного выращивания рассады

Итак, когда баллон разрезан на 2 части, необходимо дождаться, пока весь оставшийся газ испарится. После этого вам нужно перевернуть баллон верх дном для того, чтобы стек весь конденсат.

Для того чтобы убрать ненужный кран на поверхности баллона, можно воспользоваться молотком или болгаркой. В первом случае его можно просто отбить от баллона, во втором полностью спилить. Второй случай является менее безопасным, поэтому мы рекомендуем именно молоток.

После того как вы сделали все вышеописанные действия, необходимо полностью залить баллон водой и оставить его на несколько дней в таком виде. После этого работа с такой конструкцией станет абсолютно безопасной и вы сможете делать с ней все, что захотите.

Как сделать крышку?

Как вы уже могли догадаться, верхняя крышка мангала является незаменимым атрибутом. Во-первых, это защита от дождя. Во-вторых, это внедрение функции коптильни, без которой ваш мангал не будет таким функциональным.

Итак, крышку для мангала мы будем делать из уже отрезанной части баллона. Крышку нужно отрезать от баллона с верхней части корпуса вдоль посередине. Выпиливать ее необходимо от середины к краю. После чего она крепится к основной части мангала с помощью дверных петель, которые мы подготовили ранее. Боковые стенки необходимо оставить.

Сборка верхней части

прикрепить ее к основной части мангала

Первым делом с помощью дрели высверливаем отверстия под петли, после чего фиксируем последние с помощью заклепок и привариваем. Опять же, если вы не обладаете сварочным аппаратом или умением им пользоваться, обратитесь к специалисту, который за небольшую плату решит все ваши проблемы.

Здесь вы можете немного скреативить. Можно прикрепить дополнительные аксессуары для вашего мангала, например, ручку для крышки. Также вы можете соорудить съемную крышку с помощью направления осей шарниров в одну из сторон.

Укрепление и фиксация

Для того чтобы избежать возможности деформации вашего будущего барбекю из-за высоких температур, необходимо укрепить основание коптильни.

Для этого по всему периметру необходимо приварить металлический уголок. Лучше всего сделать это внутри мангала. Таким образом, вы убьете двух зайцев: укрепите основание и создадите удобную опору для сетки или шампур из обычного уголка.

Также лучше всего сделать надрезы для того, чтобы шампур отлично входил на свое место и устойчиво там держался.

Ножки мангала

металлические трубы

Для их закрепления необходимо просверлить по углам днища отверстия, после чего прикручиваем ножки с помощью гаек. Если после этого ножки вашего мангала получились недостаточно устойчивые, приварите дополнительные угонки снизу.

В довершение всей работы – просверлите несколько дыр на днище мангала для прогоревших углей.

Разновидности мангалов из газовых баллонов

Наиболее простым решением будет попросту разрезать баллон продольно на две половины, просверлить по бокам ряд отверстий, чтобы угли «дышали», приварить к днищу ножки, сделать прорези под шампуры, и мангал готов.

Но более популярен следующий метод. Хоть посредством данного метода две жаровни из одного баллона уже не получатся, зато получится одна, но гораздо более эстетичная, потому как у нее будет иметься крышка, а жаровня будет более глубокой, поскольку если, как мы оговаривали в предыдущем разделе, крышку мы сделали на 8 см меньше, то сама жаровня стала глубже на 4 см. К тому же, за счет крышки можно дольше сохранять максимальную температуру углей.

Для того, чтобы мангал стал более мобильным, пару ножек справа или слева можно снабдить колесиками. Тогда, приподняв один край, ее легко можно перекатывать с места на место. К тому же, если есть два колеса, две остальные ножки можно заменить одной, которая попросту будет служить упором. Также жаровню можно снабдить небольшой столешницей для приправ, столовых приборов (тарелок, ножей или вилок) и пр. Для удобства транспортировки с противоположного колесикам края можно приварить ручку.

В качестве станины превосходно подойдет тяжелая чугунная подставка из-под старой швейной машинки, которая из-за большого веса снизит риск переворачивания конструкции.

Кованные детали и отводная дымовая труба не только придадут конструкции более презентабельный и изысканный вид, но и улучшат функциональность жаровни.

Интересное по теме:

Оснастив свой мангал с вытяжкой в виде зонта, приделав по бокам маленькие столешницы и водрузив всю конструкцию на гнутые ножки из стали можно получить вот такое произведение «мангального искусства».

Далее представлено то, о чем мы говорили ранее, усложненные варианты мангалов. В этом конкретном случае нам представлен мангал-коптильня, для изготовления которой потребуется уже два баллона, а именно, 50-ти и 20-ти литровые. Как видно меньший располагается чуть ниже основного и сопрягается с ним посредством небольшого окошка. В данном случае малая емкость выполняет функцию генератора дыма для коптильни, в кою превращается по мере надобности основной мангал. Чем выше будет труба, тем лучше будет тяга.

Можно и на этом не останавливаться, а приделать к основному баллону еще один 50-ти литровый, занимающий относительно его вертикальное положение. Данный баллон будет служить в качестве камеры для холодного копчения. Не стоит и говорить, что такой большой камеры хватит, чтобы не только накормить копченостями достаточно большое семейство, но и заготовить продуктов про запас.

В большинстве случаев мангал находится на всеобщем обозрении, а потому некоторые хозяева спешат придать ему наиболее, на их взгляд, привлекательный вид.

В частности, за счет трубы и округлого основного сегмента, конструкция отдаленно схожа с паровозом, а потому большинство умельцев стараются еще более подчеркнуть данную данность.

Некоторые и вовсе доводят эту идею до идеального подражания. Остается только надеяться, что такой паровоз и впрямь не тронется с места и не умчит ваш шашлык вместе с собой за дачные пределы.

Но некоторые умудряются подвести дизайн такого мангала и под подводную лодку. У следующего умельца это получилось просто на высшем уровне.

Но некоторые склонны увидеть в своем мангале и нечто другое. Данному субъекту показалось, что его мангал замечательно будет выглядеть в качестве поросенка-переростка. Сразу становится ясно из какого именно мяса здесь обожают готовить шашлык.

Вдоволь насмотревшись на чудеса «мангального искусства» из музея славы знатных мастеров по изготовлению мангалов вновь вернемся к изготовлению нашего устройства.

Алгоритм производства подготовительных работ: правила техники безопасности

Необходимо помнить, что если даже кран баллона открыт, и из него не выходит газ, внутри остаются пары, способные вспыхнуть при резке металла болгаркой. Это значит, что нужно максимально обезопасить себя при проведении подобных работ. Для этого необходимо произвести некоторые действия.

Для начала нужно открыть кран и, убедившись, что шипение отсутствует, вывернуть его из баллона. При этом нижнюю часть (подставку) лучше зажать в тиски, что исключит прокручивание ёмкости. После того, как кран вывернут, необходимо залить в баллон обычную воду. Когда баллон будет наполнен, кран вворачивается на место. Лишь после этого можно приступать к резке.

Перед резкой нужно выкрутить кран и заполнить баллон водопроводной водой ФОТО: pochini.guru

Разметка и резка газового баллона

Сначала нужно удалить подставку. Это сделать несложно, она не проварена по кругу, а держится на нескольких точечных прихватках. После этого следует найти сварочные швы, которые расположены по кругу в верхней и нижней части баллона, а также вдоль него. Они и будут служить ориентирами.

Разметка производится следующим образом. От продольного шва отмеряют расстояние 300 мм в любую сторону и проводят прямую. Это будет линия реза. Вторая линия реза – сам продольный сварочный шов. Боковые можно и вовсе не отмечать. Достаточно будет поперечных сварочных швов. В итоге должно получиться отверстие, размером 300×920 мм. Вырезанная часть подойдёт для изготовления крышки (при условии, что мангал будет использоваться для барбекю). Если от него будет требоваться только приготовление обычного шашлыка, то крышка и вовсе не потребуется, как и монтаж дымохода.

Примерная разметка газового баллона с размерами ФОТО: metmastanki.ru

Однако лучше, если крышка будет сделана. Много усилий её изготовление не потребует, а функциональности готовому изделию добавит.

Монтаж крышки мангала

Для того чтобы крышка не проваливалась внутрь мангала, необходимо приварить полосу металла по длине баллона в том месте, где край будет соприкасаться с корпусом. После этого, на заднюю часть прорези, как и крышки, привариваются обычные дверные или оконные петли. На внешнюю часть приваривается ручка. Лучше, если она будет деревянной, фиксирующейся на металлических кронштейнах.

Следует продумать и то, чтобы крышка не откидывалась назад полностью. В этом поможет велосипедная цепь, приваренная одним концом к крышке, а одним к корпусу.

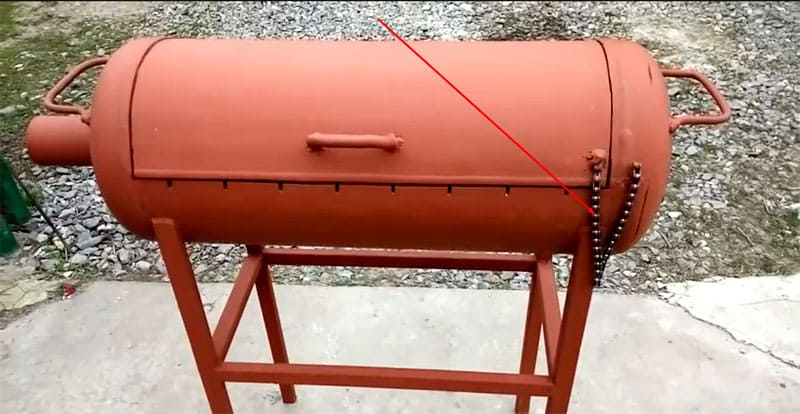

Вот такую цепочку можно использовать в качестве ограничителя ФОТО: youtube.com

Особенности дополнительных элементов корпуса мангала

В самом корпусе, на необходимом расстоянии друг от друга со стороны петель крышки сверлятся отверстия, диаметром чуть больше ширины шампура. С обратной стороны выпиленного проёма (в зеркальном отражении к отверстиям) делаются прорези при помощи болгарки. Получается, что шампур встаёт ровно в прорезь, при этом другой его конец легко вращается в отверстии. Если шпажку продвинуть вперёд, то она будет вращаться благодаря закрученной части.

Изготовление ножек или подставки

Здесь может использоваться 2 варианта. Ножки можно сделать съёмными, а можно приварить их к мангалу. Наверное, не стоит слишком подробно останавливаться на этом моменте. Единственное, снизу стоит приварить площадку для размещения сухого топлива. Она будет играть ещё и роль ребра жёсткости, не позволяя мангалу качаться.

Ножки можно сделать съёмными или стационарными ФОТО: drive2.ru

Статья по теме:

Как сделать мангал коптильню из газового баллона: советы и описание шагов

Важно! У мангалов из данного сырья есть еще один весомый плюс – они имеют стационарную или съемную крышку: такая конструкция не даст шашлыку намокнуть во время непогоды.

Самодельный агрегат прекрасно подходит для эксплуатации на даче, для загородного участка, а также в качестве передвижной жаровни – если использовать маленькую емкость, то конструкцию можно брать с собой на природу.

Мангал из газового баллона: минусы

Многие люди отказываются от подобной затеи в виду определенных факторов. Они предпочитают находить сложные решения, используя листы оцинкованной стали для самостоятельного изготовления устройства. Такое отношение сформировано минусами:

крупные габариты – не каждой семье требуется наличие такого огромного барбекю;
большой мангал нельзя перемещать или увозить с собой;
невозможность использования дров – применяется только уголь.

Первые два минуса решаются применением приборов меньшего диаметра, например, изделием на 5 литров

При работе стоит проявлять меры предосторожности, ведь ранее в сюда был закачен газ, поэтому имеется риск возгорания

Как разрезать газовый баллон для мангала: начальный этап работы

Процесс разреза должен сопровождаться полным соблюдением правил безопасности. Приобрести конструкцию можно по объявлению на сайтах. После покупки можно приступать к выполнению задач:

Слейте остатки пропановой смеси – запах у массы не самый приятный, поэтому работать лучше вдали от жилого помещения. Откройте вентиль и положите изделие на землю.
Залейте прибор водой из шланга, присоединенного к крану, и оставьте на 1 сутки.
По истечению указанного времени срежьте кран ножовкой по металлу и еще раз промойте изделие водой.
Перед тем как пилить сделайте разметку по чертежу.
Пропилы делают по 3 сторонам, а с четвертой стороны оставляют место для петель.
Наварите петли и пропилите четвертую сторону – дверца готова.

На будущую крышку наварите петли «с ушками», потом приделайте удобную ручку.

Мангал из газового баллона Паровоз: особенности изготовления

Фото: Мангал из газового баллона паровоз

Оригинально и стильно выглядит мангал-барбекю и одновременно коптильня для казанов в виде паровоза. Изделие великолепно дополняет экстерьер дома и украшает участок. Для конструкции идеально подходит пустая емкость от пропана – она послужит основной частью модели.

Важно! Конструкция будет выполнять сразу несколько функций: возможность готовить шашлыки, жарить на открытом огне, готовить под крышкой и коптить мясо.

Универсальный паровоз можно изготовить своими руками. Перед тем как самостоятельно сделать мангал из газового баллона по пошаговой инструкции, необходимо дополнительно подготовить стальные трубы разного диаметра, листвой металл, профильную трубу, арматуру, прутья, уголки и крепежи. Из инструментов пригодится болгарка, напильник, сварочный аппарат, дрель и молоток. Работа идет в такой последовательности:

Сборка рамы. Из профильных труб с помощью сварки изготовьте основание для локомотива, а из обрезков – имитированные колеса.
Корпус. Его делают из емкости от пропана: сначала пропилите дверцу, наварите петли и ручки. Если паровоз будет иметь несколько отделений – смастерите несколько дверок.
Сектор для копчения. Чертеж мангала с казаном делают из металла – он располагается в задней части и предназначен для размещения емкости. Здесь пригодится оцинкованная сталь.
Завершающим этапом станет декор. Над коптильней предусмотрите небольшой навес. Спереди можно приварить завитки из меди. Дополнительно можно соорудить кованые элементы по бокам локомотива.

Если в конструкции присутствует печь для копчения, то спереди паровоза нужно продумать дымоход. Он изготавливается из обычной оцинкованной трубы и одновременно служит дополнительным элементом декора.

Наглядные инструкции

Итак, баллон полностью готов и промыт. Теперь вам нужно разрезать его на 2 части. Самый простой вариант — просто разрезаете баллон на две половины вдоль и получаете два классических открытых мангала.

Проще всего разрезать баллон пополам и использовать как обычный открытый мангал

Если же вы делаете мангал-барбекю, то нужно «выкроить» и отрезать прямоугольник, который будет крышкой мангала, а вторая часть остаётся в качестве основы. Отчертите на поверхности прямоугольник из линий разреза, горизонтальные линии будут проходить примерно посередине баллона или на 5 см выше неё, а вертикальные (поперечные) на расстоянии около 20 см от его краёв.

Разделка баллона

Чтобы разрезать баллон, воспользуйтесь газорезкой или болгаркой. Наметьте границы крышки: от сварочных швов, соединяющих основу и дно ёмкости, отступите 5 см и обозначьте линию, по которой будет делаться разрез. Выпиливайте от середины по направлению к краю, при этом держите диск болгарки перпендикулярно баллону.

Так выглядит разрезанный баллон — заготовка для мангала

Ножки мангала

Обдумайте, какая высота должна быть у вашего мангала, после чего начинайте приделывать ножки. Вам нужно прочно установить мангал на земле, чтобы удобно было приваривать крышку.

Проще всего приделать к мангалу ножки от старой швейной машинки или металлическое подстолье от небольшой парты

Вы можете соорудить ножки из труб, прикрепив их болтами к днищу. Проделайте в дне основы 4 отверстия, вставьте в них болты резьбой наружу. Зафиксируйте их гайками или приварите, чтобы закрепить. К верхушкам ножек прикрепите сваркой гайки под болты и прикрутите к основе вашего мангала.

Установка крышки и ручки

Чтобы прикрепить крышку, сделайте отверстия для петель, зафиксируйте их заклёпками и приварите. Если этого не сделать, крышка может отсоединиться от воздействия высокой температуры. Можно установить съёмную крышку без петель, тогда внутри к поперечным краям мангала нужно приделать металлические планки, чтобы крышка не проваливалась внутрь.

Закрепите на мангале крышку с помощью приваренных дверных петель

Для того чтобы прикрепить к крышке ручку, можно использовать болты. Достаточно просто просверлить для них отверстия и зафиксировать. Выбирайте простые ручки, устойчивые к жару, чтобы они не обгорали впоследствии. Очень удобные ручки можно сделать из металлического прута, приварив его к основанию.

Выбирайте для мангала удобные термостойкие ручки

Теперь нужно установить на крышку ограничитель. Сделайте его из уголка или части трубы. А саму крышку можно фиксировать с одной или двух сторон при помощи цепей, тем самым определив максимально возможную величину её «откидывания».

Сборка

Вы можете столкнуться с деформацией жаровни, когда будете готовить на мангале. Чтобы избежать этого, приварите уголки ко внутренним продольным краям основы. На получившийся из уголка выступ вы можете класть решётку барбекю или шампура. Для высоких ножек мангала тоже нужна дополнительная фиксация, которую вы легко обеспечите, если приварите по внешнему периметру конструкции уголок, который повысит её жёсткость.
В днище мангала проделайте дрелью отверстия. Они нужны для того, чтобы удобно было высыпать угли или сливать накопившуюся после дождя воду. Кроме того, дрова в мангале будут лучше гореть, если обеспечить тягу воздуха снизу.
В отверстие, на месте которого был вентиль, установите трубу для вывода дыма и приварите. Не все это делают, кто-то оставляет мангал без дымохода, особенно если планируется готовить в основном с открытой крышкой.
Если вы не прикрепляли внутрь уголок, при помощи болгарки можете сделать в боках основы прорези, в которые будут устанавливаться шампуры.

Сделайте болгаркой прорези в стенках баллона для шампуров

Разметка газового баллона для мангала

Дело в том, что в примеси природного газа используют так называемый газолин, который предназначен для отличия запаха газа. Газолин, сам по себе такой же горючий газ, который впитывается в металл и даже если баллон на проверке пустой, всё равно пары газолина, присутствуют в нём

Поэтому ещё раз повторюсь, работать с газовым баллоном нужно очень осторожно, не пренебрегая правилами техники безопасности

Вернёмся к нашей разметке. Если посмотреть на баллон, можно увидеть что по всей его высоте проходит сварочный шов. Этот шов мы берём как первую линию начала нашей разметки. Если взять рулетку и измерить длину окружности баллона (длина окружности – это протяжение наружной или внутренней линии круга.) она будет равна 96 см. От этой линии — шва, с помощью рулетки отмечаем в каждую сторону по 24 см. Вверху и внизу баллона ставим отметки и проводим линию мелом. Затем от этой линии-шва отступаем в каждую сторону по 10см. и также проводим линию мелом, — это у нас линия для отверстий подачи воздуха.

Следующий этап: определяем где у нас будет лицевая сторона мангала и добавляем к задней линии, которую мы разметили, отступая 24 см ещё 10 см. Это у нас будет линия реза. Внизу и наверху баллона есть также сварочные швы, которые идут по кругу баллона. Расстояние между ними стандартное 61 см. Отступаем от этих швов 3 см, ставим по две точки и проводим линию. Дело в том, что в середине баллона по окружным швам проходит лента усиления шва и нам нужно её не повредить.

Таким образом, у нас нарисована крышка будущего мангала, ширина которой будет равна 38 см (96-24-24-10), а длина – 55 см (61-3-3) как указано на чертеже.
