Узел учета электроэнергии

Установка счетчика в щите на лестничной площадке или гараже своими руками

На каждой лестничной площадке многоэтажного жилого дома, расположен щит учета с электросчетчиками, которые подсчитывают потребление электричества на всем этаже. Что нужно для монтажа счетчика в распределительном щите:

Приготовить необходимые инструменты: кусачки, плоскогубцы, клещи для снятия изоляции, отвертки, изоленту и прочее.
Доступ к вводному рубильнику для отключения от сети линию этого этажа.

Схема подключения счетчика и автоматов защиты.

Подключение счетчика в подъезде

Для начала нужно сделать ответвления от питающей линии. Для этого предварительно обесточенные магистральные провода зачищают от изоляции с помощью специальных клещей, на расстояние 3 см. На это место ставят специальный клеммник для ответвления провода. После установки клеммника на магистральный провод, к нему подключают отводящий провод, который пойдет к вводному автомату.

Аналогичным образом делают ответвление и от нулевого магистрального провода.

Затем устанавливают все аппараты защиты, и сам счетчик, на панель щита, это удобнее делать с помощью Din-рейки. После установки всех компонентов на место производится подключение проводов.

Сделанное ответвление от фазного магистрального провода подключают к вводному автомату, затем с выхода вводного автомата провод подключается, согласно схеме, к первой клемме счетчика. Ответвленный нулевой провод подключают сразу ко второй клемме счетчика, автоматический выключатель для него не нужен.

От третьей клеммы провод идет на групповые автоматы защиты потребителей. Провод с четвертой клеммы подключается к общей шине зануления, к ней же будут подключаться все нулевые провода от потребителей.

Фазные провода, приходящие с квартиры, подключают к нижним зажимам автоматических выключателей, которые установлены после счетчика. Для каждого фазного провода (группы электроприборов) необходимо устанавливать отдельный автоматический выключатель. Запрещается подключение нескольких фазных проводов к одному автомату.

Все нулевые провода от групп потребителей электроэнергии квартиры, подключаются к общей шине зануления.

Помните, что в щите на лестничной клетке, располагаются не только ваши счетчики и автоматические выключатели, но и ваших соседей. Чтобы избежать путаницы при возникновении каких-либо неисправностей обязательно сделайте отметки с номером квартиры на ваших автоматических выключателях и счетчике.

Установка счетчика электроэнергии для гаража аналогична. Отличие заключается только в том, что нет надобности в ответвлении магистральных проводов, поскольку в гараж заводятся уже готовые отдельные провода питания.

Схема подключения однофазного счетчика в частном доме

Схема подключения электросчетчика обычно указывается на обратной стороне крышки от клеммного отсека. Как правило, под крышкой – четыре контакта (на каждом по два винта).

Первый – вход фазы.
Второй – выход фазы.
Третий – вход ноля.
Четвёртый – выход ноля.

Соответствующий провод зачищается на 27 мм, винты контактов откручиваются, и вставляется оголённый провод. Оплётка не должна попасть на контакт, голый провод не должен выступать из корпуса. Затем закручивается сначала верхний винт, потом нижний.

Схема установки электросчетчика

С боковой стороны корпуса находится ещё один контакт с пиктограммой «заземление», к нему подводится провод «земля».

В частных домах заземление можно сделать своими руками. Там, где грунтовые воды подходят близко к поверхности, просто вкапывают металлический штырь, чтобы он доставал до водоносного слоя. Если же вода глубоко, варят треугольную раму (чтобы увеличить площадь контакта с землёй) и закапывают. Во всём доме устанавливают евророзетки и провод заземления отводят на раму или штырь.

От второго и четвёртого контактов делается подключение пары автоматов. Если нужно увеличить количество автоматов, они соединяются параллельно с первой парой.

Заключение

Итак, устанавливать ли в частном доме счётчик на улице – решает хозяин, а не Энергосбыт. Прибор учёта вовсе не обязательно должен быть самым дорогим, ведь многие функции могут просто не пригождаться. Главное правильно всё подключить и обеспечить к нему доступ проверяющего лица.

Правила установки и подключения электросчетчика в частном доме

Важные технические аспекты

По функциональному принципу разделяют электронные и индукционные счетчики. Сегодня, большая часть счетчиков заменяется на электронные, так как индукционные являются менее точными и их применение сугубо ограничено.

Также счетчики могут быть разного класса точности и номинального тока. Соответственно, чем меньше погрешность тем точнее измерение. Для частных домов без мощного оборудования в виде дробилок, столярок и т.д. рациональней всего использовать счетчики с учетом номинального напряжения 0,4 киловольта.

Если расчетный ток будет превышать 100 ампер, то в этом случае электрический счетчик придется устанавливать непосредственно через трансформаторную схему.

Перед покупкой прибора необходимо уточнить срок установки пломбы государственным доверителем и ее целостность. Если сеть трехфазная, то знак проверки не должен быть старше 1 года, а для однофазной – 2 года.

Как установить электрический счетчик и важные организационные аспекты

Установить электросчетчик сможет электромонтажник средней квалификации. Однако перед этим необходимо затребовать у провайдера сетевого типовой договор, задание на выполнение работ с актом разделений балансовой принадлежности.

В этих документах содержится комплекс требований, выполнение которых обязательно потребителями для подключения к электрической сети частных домов. Здесь также описаны границы ответственности между поставщиком электроэнергии и домовладельцем. Именно по этой причине лучше всего устанавливать электросчетчик на территории дома в распределительном отапливаемом щитке внутри здания.

Процесс установки счетчика

Устройство лучше всего смонтировать в предбаннике или прихожей, что облегчит доступ к нему в случае проверки или технического обслуживания.
Предварительно необходимо обесточить входную линию. Это можно согласовать с сетевым провайдером или электромонтажниками компании.
Высота для навесного монтажа варьируется от 0,8 до 1,7 метра горизонтально поверхности.
Входная токовая цепь должна подключаться к автоматическому защитному выключателю, а после этого к счетчику.
Не стоит забывать про защитное заземление, которое позволяет в случае перекоса фаз или короткого замыкания обезопасить всю электронику в доме.
К выходу счетчика подключается общая разводка на дом. Как правило, это щиток с автоматами.
В случае нарушения целостности пломбы необходимо незамедлительно вызвать представителя из сетевого провайдера, который опломбирует счетчик.
В процессе монтажа следует соблюдать все требования ПУЭ.
Выполняем пробное включение.

Порядок замены

Необходимо определиться, кто оплачивает замену счетчика.

Если это управляющая компания, то ее работники составляют договор с энергопоставляющей организацией, и она выполняет все работы.

Если же в договоре указано, что замена счетчика является ответственностью владельца дома, то вам надо будет заменить его своими руками или нанять ту же энергопоставляющую организацию (оптимальный вариант).

Кто бы ни проводил замену данного устройства, обязательно должно быть разрешение, полученное в компании, поставляющей электричество. Даже когда счетчик сломался, все равно любые действия до получения соответствующего разрешения проводить нельзя.

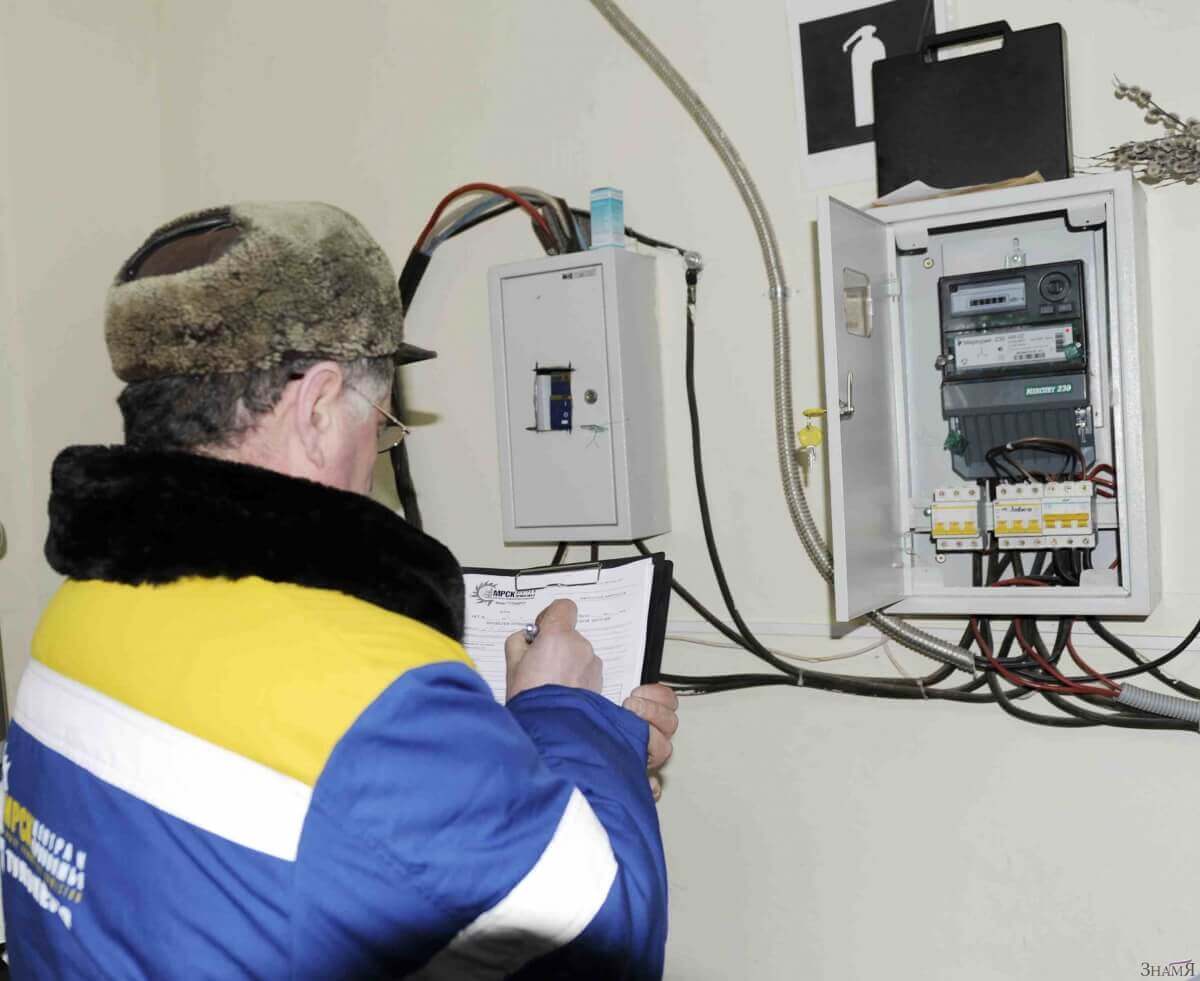

После выполнения работ представители компании пломбируют счетчик и выдают на руки акт выполненных работ с указанием номера прибора, пломбы и его показаний.

Порядок замены электросчетчика:

написание заявления и согласование времени проведения работ;
контролер снимает показания со счетчика и удаляет пломбы;
готовится место для установки нового прибора;
монтируется бокс для данного устройства;
устанавливается электрический счетчик;
прибор подключается к сети;
выполняется пробный пуск;
проверяется работоспособность как самого устройства, так и всей электросети в доме;
устанавливается запорное устройство, так как в частных домах счетчик нередко стоит на улице;
проверка электросчетчика представителями контролирующего органа;
опломбирование нового прибора.

Заниматься заменой электросчетчика должен только специалист, у которого есть соответствующая квалификация. Допущенные ошибки приводят не только к некорректной работе устройства, но и к возникновению аварийных ситуаций, опасных для здоровья человека.

Какой счетчик подойдет для дачи

Характеристика дачного счетчика практически совпадает с характеристикой прибора для дома. Однако есть некоторые различия:

Если дача — это место, в котором вы находитесь преимущественно в весенне-летний период, важно помнить, что температура в доме будет опускаться. Из-за низких температур приборы, пригодные лишь для тепла, выходят из строя

Поэтому необходимо выбрать морозоустойчивые модели.

Для дачи не нужно покупать двухтарифный прибор учета, так как вы не будете пребывать в этом месте на постоянной основе.

Одним из отличных моделей для дачи является Меркурий 231, он не обладает высокой стоимостью, но содержит нужные для дачи характеристики.

Какой электросчетчик лучше?

Первое, что предстоит решить, какой счётчик выбрать:

индукционный;
электрический.

Индукционные приборы учёта – это старообразные модели с крутящимся барабаном и механическим табло с цифрами. Класс точности таких приборов может соответствовать требованиям и многие не спешат отказываться от привычных индукционных приборов (и это вполне законно).

Электронные устройства наиболее точны, имеют дополнительные функции и могут вести учёт одновременно по двум или трём тарифам (день – ночь, или день – ночь – пиковые часы). Кроме того, такой счётчик может быть подключен к автоматической системе контроля: автоматически будут передаваться данные о расходе, не потребуются регулярные инспекции электриков. Однако стоят такие приборы дороже индукционных.

Электросчетчик НЕВА МТ

Что же касается надёжности, то индукционным счётчикам, как говорят «сносу нет» и это проверено временем. А электрические счётчики ещё слишком молодое изобретение – ни у одного из них ещё не вышел, теоретически рассчитанный срок годности.

По современным стандартам, класс точности прибора должен быть не меньше 2,0, а рабочий ток от 30 А.

Как выбрать электронный счётчик

Внутри вида существует немало отличий, в которых нужно разобраться:

Класс точности прибора может быть 2,0, а может и 1 – 0,5. Последний будет стоить дороже. Но нужна ли эта повышенная точность? В простой городской квартире – нет. Поэтому выбор в пользу более дешёвого прибора.
Многофункциональность. Заманчиво, когда электросчётчик всё умеет – измеряет напряжение, и считает по заданным отрезкам времени, и информацию за год может хранить. Однако стоит спросить себя – действительно ли нужны все эти функции, собираетесь ли вы учиться ими пользоваться? А, как известно, чем сложнее техника, тем дороже стоит и тем выше вероятность, что что-то выйдет из строя.
Гарантии и сервисное обслуживание. Лучше покупать тот прибор, у которого гарантийный срок дольше, а сервисный центр по обслуживанию ближе всего к вам.
Многотарифный или однотарифный? Здесь нужно произвести небольшое исследование, чтобы решить, выгодно ли в вашей местности и лично Вам, переходить на дифференцированную систему оплаты. Для этого нужно вычислить расход потребляемого в месяц электричества, узнать тарифы региона и посчитать расходы в двух вариантах – по одному тарифу, по двум и трём.

Переходить ли на многотарифный план? Решающий фактор здесь будет – разница между однотарифной таксой и дневной надбавкой в двухтарифном плане. Если она слишком большая – выгоды не будет.

Порядок подключения электросчетчика

Самостоятельная установка электросчетчика выполняется в несколько простых шагов.

Первый шаг. Подготовьте необходимые приспособления для установки, а именно:

электросчетчик;
абонентский защитный щиток;
монтажные принадлежности с предварительно изолированными рукоятками;
электропровода;
изоляторы;
гайки, крепежные винты;
DIN-рейки для фиксации элементов;
указатель электрического напряжения;
выключатели.

Второй шаг. Узнайте, сколько фаз (1 либо 3) имеет ваша электросеть. Рассчитайте нужное число автоматических выключателей.

Третий шаг. Установите счетчик в корпус щитка. Для фиксации изделия используйте крепежи из комплекта.

Четвертый шаг. Установите автоматические выключатели. Эти приспособления фиксируются к DIN-рейке. Рейка предварительно прикрепляется к опорным изоляторам при помощи винтов. Сам же автомат на DIN-рейке фиксируется с помощью подпружиненной защелки.

Пятый шаг. Установите защитную и земляную шину на изоляторах внутри корпуса щитка либо же на специальную DIN-рейку. Для крепления элементов используйте гайки и крепежные винты. Шины размещайте на расстоянии, чтобы не допустить замыкания кабелей.

Шестой шаг. Подключите все нагрузки. Фаза пойдет к нижним зажимам автоматов, «ноль» подсоединяйте к «нулевой» шине, заземляющий кабель пустите на соответствующую заземляющую шину.

Седьмой шаг. Соедините верхние зажимы защитных автоматов перемычками. Готовые перемычки вы можете купить в специализированном магазине.

Восьмой шаг. Подключите учетный прибор к нагрузке. Для этого подсоедините выход «фазы» (представлен третьим зажимом электросчетчика) к верхним зажимам защитных автоматов, а выход же «нуля» (четвертый зажим электросчетчика) подсоедините на соответствующую нулевую шину.

Девятый шаг. Прикрепите корпус электрического щитка к стене или другой ровной поверхности на оптимальной для вас высоте.

Десятый шаг. Найдите провода «нуля», «фазы» и заземления. При отсутствии заземления работа будет предельно простой: вы проверяете каждую жилу с помощью указателя индикатора, и он сам указывает на фазу. При наличии же заземления его жила обычно помещается зеленым цветом.

Одиннадцатый шаг. Отключите питание дома.

Двенадцатый шаг. Подсоедините провод «фазы» на первую клемму электросчетчика, а «ноль» — на третью клемму.

Как установить электросчетчик

На этом самостоятельное подключение электросчетчика считается законченным. Проверьте прибор на холостом ходу и начинайте постепенно подавать нагрузку. После предварительной проверки обратитесь в энергосбыт с запросом на дополнительную проверку и опломбирование счетчика.

Удачной работы!

Особенности подключения электроэнергии к частному дому

Установка счетчика электроэнергии в частном доме в последние несколько лет стала спорным моментом между обслуживающими организациями и абонентами. Камень преткновения — требование установки учетных приборов не внутри, а снаружи жилых помещений. РЭС мотивирует это тем, что так контролеры получают прямой доступ к счетчику для снятия показаний, а также проведения ремонтных и профилактических работ, мониторинга функционирования учетного прибора.

Но в то же время в этом требовании содержится противоречие, которое можно решить, ссылаясь на ПУЭ — правила устройства электроустановок. В них четко регламентируются и правила установки электросчетчика в частном доме. Основные пункты, которые нужно учитывать, выполняя монтаж измерительно-учетного прибора в доме, такие:

подключаемый прибор должен быть доступным для обслуживания и проверки;
счетчик должен быть защищен от атмосферной влаги;
температура воздуха во время работы электроприбора в зимнее время не должна быть ниже нуля;
прибор должен устанавливаться на вертикальной поверхности на высоте от 0,8 до 1,4 метров.

Установка электросчетчика в частном доме на опорных столбах и других наружных конструкциях без дополнительных защитных коробов является нарушением ПУЭ. Воздействие влаги, пыли, низких температур приводят к некорректной работе электроприбора и неверным показаниям расхода электричества.

Другая проблема наружной установки электросчетчика в частном секторе — доступность и уязвимость для третьих лиц: вандалов или недобросовестных соседей, которые могут легко подключиться к выделенной энергосети. Конечно, существуют и специальные антивандальные счетчики, но их стоимость в несколько раз выше, чем у стандартного «Меркурия» или другой модели для жилых объектов. Представители компании энергоснабжения не имеют права требовать от жильцов устанавливать дорогие модели счетчиков, тем самым решая свои проблемы за счет абонента. Чтобы провести электричество, вам будет предложено несколько вариантов приборов:

однотарифный счетчик электроэнергии;
многотарифный счетчик;
многотарифный счетчик с возможностью удаленного снятия показаний.

Но специалисты все же рекомендуют остановить свой выбор на многотарифном учетном приборе, т. к. в дальнейшем возможна смена тарифа, во время которой потребуется замена электросчетчика в частном доме. Ее вам придется оплачивать из своего кармана, поэтому даже если вы пока собираетесь пользоваться только одним тарифом, многотарифный счетчик не помешает. Разница в стоимости между ним и обычным прибором составляет всего 10-15%.

Подготовка документов

Перед тем как непосредственно перейти к замене счётчика электроэнергии нужно отчётливо понимать что, даже если он был куплен за деньги потребителя, то снятие пломб и вмешательство в конструкцию этого устройства запрещается, без разрешения компании, осуществляющей электроснабжение, то есть Энергосбыта.

В случае, если прибор учёта является собственностью поставщика электроэнергии, заменяться он должен бесплатно. Однако, бывают случаи, когда электросчетчик является собственностью хозяина. В этом случае все работы, в том числе и по замене, будут оплачиваться за счёт потребителя.

Узнать больше о том, кто должен оплачивать замену электросчетчика, вы можете из нашей статьи.

Для того чтобы поменять старый счетчик электроэнергии на новый необходимо:

Взять паспорт гражданина РФ и документы, подтверждающие право собственности на помещение, которое подключено к электросети. Если замена инициирована или происходит без владельца, то нужно вооружиться доверенностью.
Прийти с ними к поставщику и написать заявление о необходимости заменить электросчётчик.

В свою очередь, энергопоставщик должен зафиксировать его и выслать инспектора, который составит соответствующий акт о необходимости замены, снимет пломбы с электросчётчика, зафиксирует последние показания.

С данной минуты расчёт потреблённой электроэнергии клиентом будет осуществятся по среднемесячному расходу или нормативу. О том, как производится расчет электроэнергии без счетчика, мы рассказали в отдельной статье. Установку, а в данном случае замену, счётчика можно выполнить самостоятельно или же заплатить энергопоставщику, за предоставленную такую услугу. Важнее всего правильно подключить и надёжно закрепить электросчетчик, а также соединить токоведущие части согласно схеме, указанной в паспорте счетчика. Приобрести сам индивидуальный электросчётчик в квартиру или же в частный дом лучше всего у самой компании, осуществляющей поставку электричества. Зачастую такой товар у них есть на складе, он является сертифицированным и рабочим.

Если Вы покупаете счетчик на рынке или в магазине, то следует убедиться, что счетчик имеет паспорт, пломбу госповерителя, иначе он может оказаться нерабочим или не подлежащим установке без предварительной поверки.

Требования к наличию и содержанию пломб госповерки устанавливаются документом «Об утверждении Порядка проведения поверки средств измерений, требования к знаку поверки и содержанию свидетельства о поверке (с изменениями на 28 декабря 2020 года)». Для однофазных вновь устанавливаемых приборов учета электроэнергии давность поверки должна быть не более 2 лет. Это требование прописано в ПУЭ п. 1.5.13 (Глава 1.5).

О том, как выбрать счетчик электроэнергии и какой лучше, мы рассказывали в отдельной статье.

Технические мероприятия

Имея на руках техническую документацию, с указанием наименований и места монтажа, можно приступать к установке электросчетчика своими руками. Прежде всего необходимо приобрести материалы и элементы для самостоятельного монтажа.

Если счетчик электроэнергии планируется ставить на улице (для частных домов и дач это оптимальное место размещения), на наружной стене дома (фасаде) или же столбе, необходимо установить ЯУР-НГ (ящик учета и распределения наружный, герметичный бокс). Он уже оснащен местом и элементами для крепления прибора учета, а также отдельным закрывающимся боксом под пломбировку автомата защиты ввода. Помимо этого бокс оснащен DIN рейкой для монтажа модульных автоматов. Пример установки электросчетчика в наружном боксе вы можете увидеть на фото:

Для того, чтобы установить электросчетчик в помещении можно использовать ящик ЯУР для внутренней установки или монтажную доску, в ней также предусмотрено место для монтажа дополнительных автоматов.

Расчет сечения кабеля описан в нашей статье. Перенос или замену счетчика, а также установку нового прибора учета лучше производить с заменой старого вводного кабеля на новый. Помимо этого рекомендуется установить в щитке элементы защиты (УЗО, автоматы) вместо устаревших пробок, заранее заложив возможность перехода на современную систему электроснабжения TN-C-S. О том, какие бывают системы заземления, можете прочитать в нашей статье. На рисунке ниже предоставлена схема подключения однофазного электросчетчика с заземлением:

В том случае, если вы решили установить электросчетчик своими руками, согласно правилам ПУЭ (см. Главу 1.5) нужно выполнить такие требования:

Прибор учета электроэнергии может устанавливаться в электрических шкафах, на щитах и панелях, имеющих жесткую конструкцию.
Высота установки по клеммам электросчетчика варьируется от 0,8 метра до 1,7 метра.
В местах, где есть вероятность повреждения, загрязнения, доступа посторонних лиц, электросчетчик должен устанавливаться в бокс и запираться на ключ.
Расположение счетчика должно позволять легкий доступ в обслуживании, снятии показаний, замене.
Вводной кабель должен отвечать расчетным требованиям и соответствовать сечению, для безаварийного снабжения.
Не допускаются скрутки, спайки на вводном кабеле, он должен быть одним цельным куском от подъездного ввода до прибора учета.

При подключении кабеля к счетчику, знайте что цветовая маркировка жил должна быть такой, согласно принятых правил — коричневый, черный, красный, белый это проводники подключаемые к фазам, обозначается как L. Синий — провод нуля N, желто-зеленная изоляция у защитного проводника РЕ. Помня про цветовую маркировку трудно запутаться.

Обращаем ваше внимание на то, что выполнять установку электросчетчика под напряжением категорически запрещается! Все электромонтажные работы должны производиться только при выключенном вводном автомате!

В частном доме, а также на дачном участке, в том случае если электросчетчик вновь устанавливаемый находится на столбе границы участка, имеется возможность подключения дома от ЯУРа проложив электропроводку в земле, или выполнив монтаж тросовой проводки на высоте по воздуху. Рекомендуем ознакомится с этими статьями на нашем ресурсе, где подробно описаны методы прокладывания кабеля в траншее и самостоятельное изготовление тросовой проводки.

Кстати, стоимость установки электросчетчика специалистом варьируется от 1000 рублей за однофазную модель и от 1500 рублей за трехфазный прибор.

Напоследок рекомендуем просмотреть видео, в которых наглядно демонстрируется, как установить однофазный и трехфазный счетчик электроэнергии:

Монтаж однофазной модели

Правила установки трехфазного прибора учета

Что касается способов подсоединения устройств, схемы подключения трехфазных счетчиков, а также однофазных, мы подробно рассмотрели в соответствующих статьях, с которыми настоятельно рекомендуем ознакомиться. В остальном, надеемся, что вам понравилась наша информация о том, как производится установка электросчетчика своими руками и какие документы для этого нужны.
