Виды и характеристики оконных блоков
деревянные окна из дуба
установка пластикового окна
Все их обычно разделяют на два типа – деревянные или пластиковые. Есть и третий вариант – алюминиевые, однако, у них слишком высокая теплопроводность, что не особо способствует их популярности. Установка оконного блока зависит от материала исполнения.
Для справки!
Окна из дерева можно загерметизировать на определенное время, используя уплотнительные ленты, специально предназначенные для этих целей, и гидрофобизирующие средства.
Дышащая способность древесины способствует эффективной естественной вентиляции в помещении при установке таких блоков.
Окна ПВХ считаются самыми надежными. Они достаточно удобны в эксплуатации, ими легко оперировать. В равной степени это касается монтажа оконных и дверных блоков. Для герметизации окон ПВХ дополнительные материалы не требуются. В этих конструкциях используют профили разного качества.
Конструктивные отличия могут иметь и стеклопакеты. В частности, это касается таких параметров, как:
- ширина межстекольной прослойки,
- фурнитура,
- число слоев в пакете и другого.
В любом случае, чтобы правильно выбрать тот или иной вариант, необходимо подробно изучить их преимущества и недостатки.

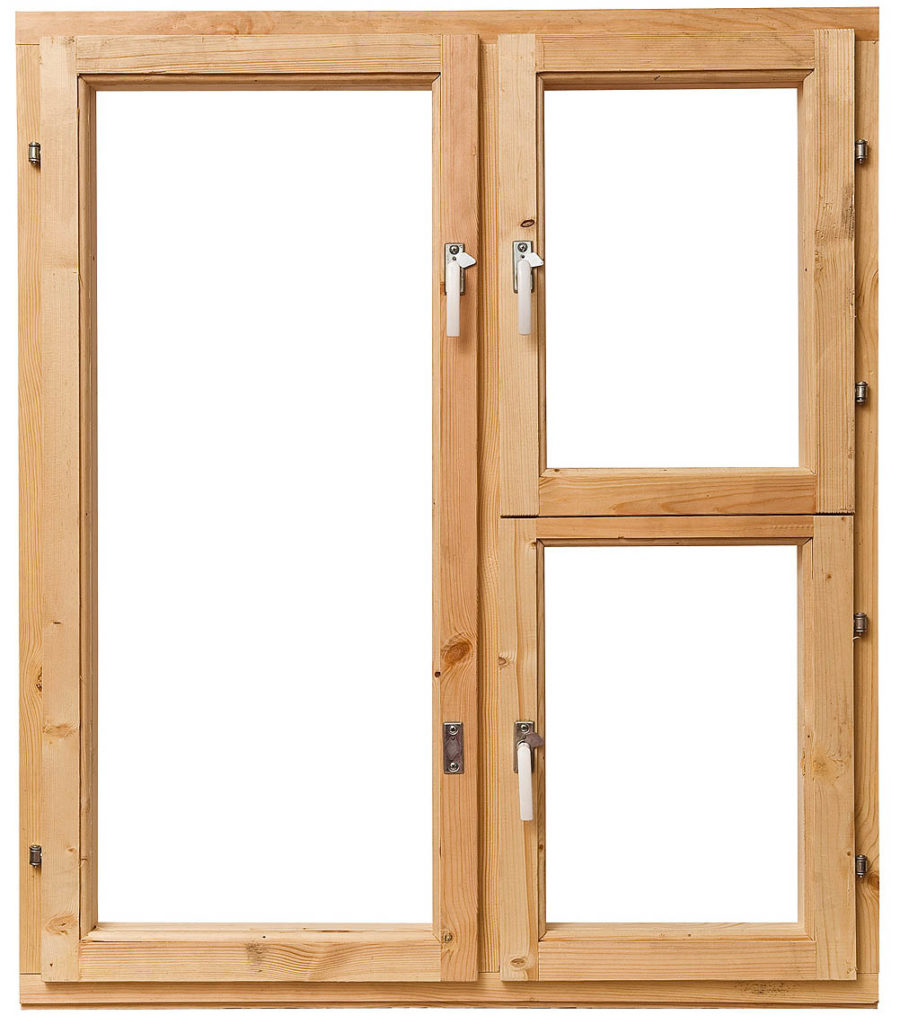

Деревянные
Довольно часто в каркасном доме устанавливают традиционные окна из дерева. Их отличает:
- экологическая чистота, то есть они абсолютно безопасны;
- высокая ремонтоспособность, которую обеспечивает простота обработки древесины;
- грамотный и своевременный уход с использованием водоотталкивающих и специальных составов, защищающих от УФ, обеспечивает значительную долговечность;
- отличные теплоизолирующие свойства;
- презентабельность, натуральность рисунка и эстетичность внешнего вида;
В этих условиях внутри помещения создается благоприятный микроклимат.
okna-iz-dereva-1
okna-iz-dereva-2

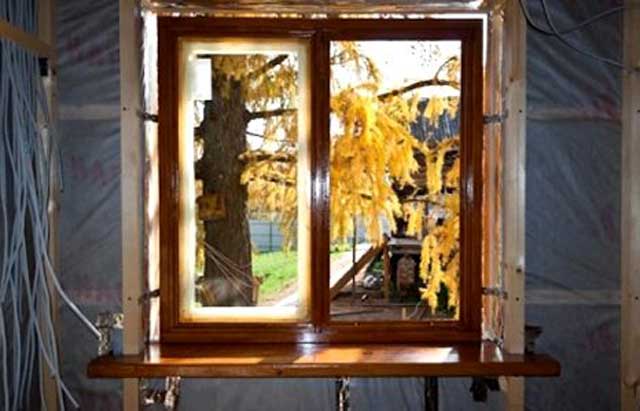

Установка окон из дерева в каркасном доме обеспечивает практически идеальные условия для жилья, но, к сожалению, эти конструкции имеют определенные недостатки: они
- подвержены возгоранию;
- могут создать сложности при самостоятельной установке;
- довольно дорогостоящие, причем то же относится и к средствам по уходу за ними;
- при значительном впитывании влаги оконный блок постепенно утрачивает свою функциональность;
- относительно небольшой срок эксплуатации. Пять-семь лет – это примерно тот период времени, через который качество древесины снижается, она начинает рассыхаться, а затем трескаться. Вот почему конструкции этого типа нуждаются в постоянном уходе, к примеру, покраске, утеплении или других процедур.
Пластиковые
Широко востребованные сегодня окна ПВХ имеют массу неоспоримых достоинств:
- имеют длительный эксплуатационный срок без необходимости специального ухода, им не требуется покраска или утепление;
- не подвержены действиям всевозможных вредителей;
- отличаются высокой надежностью конструкции: устойчивы к воздействию колебаний температур, уровня влажности и атмосферных явлений;
- жесткость каркаса рамы остается неизменной в процессе всего эксплуатационного срока;
- обладают отличными шумоизоляционными качествами;
- установка окон из пластика в каркасном доме обеспечивает высокий уровень теплоизоляции, защищает от сквозняков и проникновения влаги. Все это позволяет в зимний период снизить затраты на отопление;
- монтаж окон ПВХ считается оптимальным решением, которое гарантируемо позволяет надежно эксплуатировать их практически в любых условиях, причем стоимость их относительно невысокая;
- подобные оконные блоки необязательно белого цвета. К примеру, с деревянным срубом прекрасно будут гармонировать конструкции, декорированные под дерево.
Однако при этом
- они не способны обеспечить хорошую вентиляцию внутри помещения;
- предрасположены к образованию конденсата, в результате чего может возникнуть опасная плесень;
- невозможно выполнить частичный ремонт конструкции – при любых повреждениях отдельных элементов требуется ее полная замена.
Для справки!
В каркасных домах каркасного типа возможен также более современный вариант решения деревянных оконных конструкций – со стеклопакетом. Монтаж оконных блоков в этом случае проще. Они значительно практичнее стандартных блоков с остеклением, однако они обходятся довольно дорого, поэтому приоритетными все же остаются оконные блоки со стеклопакетом, выполненные из ПВХ либо металлопластика.
Оптимальное количество окон в одном помещении
Чем больше количество окон, тем легче обеспечить полноценное равномерное освещение. Как правило, одного оконного проема может быть мало для длинного и узкого помещения, так как в более удаленных от окна местах интенсивность света будет несколько ниже. С другой же стороны, если расположить проем окна вместо центра, недалеко от угла, противоположная часть помещения может быть очень темной.
В просторных и больших помещениях идеальное решение — это наличие двух окон на двух фасадах. Такие стандартные размеры окон для современного частного дома никак не помешают оформлению интерьера, дополнительно предоставляя равномерное освещение на протяжении большей части дня. Аналогичного эффекта можно достигнуть посредством установки окна в углу на юго-западе. В кухне можно себе позволить широкие и низкие панорамные окна, разместить их над зоной, где готовится еда.
В таких областях, как кладовая или ванная комната достаточно мансардного окна, небольшого окна, либо стеклянных блоков, которые установлены во внутренней стене.
Устанавливаем пластиковые окна: общие моменты
Монтаж пластиковых окон в каркасном доме рекомендуют начинать после завершения обшивки каркаса и перед утеплением стен. Вы можете выполнить все работы своими руками, или же для своего спокойствия и более качественной установки, воспользоваться услугами профессиональных рабочих.
Самостоятельная установка пластиковых окон в каркасном доме потребует наличие следующего инвентаря:
- Сподручные инструменты (молоток, отвертка, ножовка);
- Электрические инструменты (дрель, лобзик);
- Мелкие расходники (болты, саморезы, и пр.);
- Теплоизолятор;
- Отвес;
- Строительный уровень;
- Деревянные подкладки.
Первый этап. Подготовка
Монтирование окон должно начаться следом за окончанием нижеприведенных работ:
- Установлена каркасная сетка;
- Установлены стены и перегородки;
- Установлена кровля;
- Проложены материалы, защищающие от попадания влаги и ветра.
Необходимо учитывать, что для внутренней и внешней пароизоляции желательно запастись резервом возле оконных проемов. Благодаря ему, создается нахлест изоляции на проем.
Следует знать, что в списке, предоставленном выше, не были отмечены перекрытия, как финишная фаза постройки. Это действительно является таковым, поскольку конечная отделка внутри помещения (включающая установку пола), производится позже.
В случае если вы проводите установку окна в каркасном доме, где пока отсутствуют полы, необходимо учесть наличие на площадке специальных строительных лесов, на которых можно будет с удобством выполнять монтажные работы. Будут полезными также складные стремянки из алюминия и телескопические лестницы, их ассортимент сейчас достаточно существенный. Профессиональные рабочие предпочитают использовать леса и стремянки российского выпуска. Они сочетают в себе бюджетную цену, высокое качество и долговечность.
Прежде чем монтировать оконные блоки, следует их подготовить. На торцевой стороне к ним необходимо приклеить специальные монтажные ленты: влагоизоляционные (на внешней стороне стены) и ветроизоляционная (на внутренней). С помощью этих материалов, оконные проемы будут иметь высокую устойчивость к излишней влаге и порывам ветра.
Основная работа. Монтирование оконных блоков
Прежде чем начинать производить монтаж пластиковых окон в каркасном доме, следует вытащить сам стеклопакет из блока. Необходимо заблаговременно до этого вытянуть штапик-защелку. Используя дрель, требуется высверлить несколько отверстий по периметру блока. Выбирать диаметр сверла следует, основываясь на диаметре самореза. Далее устанавливаются подкладки, обязательно идентичной толщины, по две штуки по всей длине с четырех торцов и одну штуку в каждый угол. Необходимо проследить за тем, чтобы расстояние между блоком и проемом было строго от одного сантиметра.
Следующим этапом необходимо оценить оконный блок на малейшее искривление. Это производится с помощью строительного уровня или обычной нити с грузилом. Если присутствует искривление – обязательно необходимо сделать нулевой угол с помощью наращивания подкладки с нужной стороны. Пропустить данный этап не рекомендуется, поскольку впоследствии в неровно установленной конструкции будет неровно открываться оконный проем, что приведет к полной поломке окна. Если же все ровно – можно устанавливать.
После этого вставляем блок в проем, закрепляем саморезами. Далее крепится стеклопакет и фиксируется штапиками. Образовавшуюся пустоту следует залить монтажной пеной.
Установка окон – пошаговая инструкция
В общем виде последовательность действий по остеклению оконных проемов в каркасном доме выглядит следующим образом: подготовка окон, выставление и фиксация их в проеме, формирование монтажного шва. На каждом этапе работы есть свои особенности и секреты.
Подготовка конструкций остекления
Перед установкой в проем окна расстекляют – снимают открывающиеся створки с петель, выставляют стеклопакеты из глухих рам. Для этого по периметру рамы вынимают фиксирующие штапики. На подготовительном этапе к оконным блокам крепят анкерные пластины. При этом используют строительные шурупы диаметром от 5 мм, длиной от 40 мм. Их фиксируют по углам рамы (на расстоянии 15 см от края) и по центру, чтобы конструкция не болталась в проеме.
Обратите внимание! Если блок предусматривает наличие вертикального импоста, то расстояние от него до крепежа должно быть не меньше 120 мм
Установка оконного блока в проеме
При установке рамного блока в проеме важно правильно определить глубину монтажа, выровнять конструкцию по осям и зафиксировать. Традиционно за глубину установки принимают 1/3 или 1/4 толщины наружной стены
Это позволяет эффективно замкнуть тепловой контур, избежать проблем с образованием конденсата и промерзанием окна
Традиционно за глубину установки принимают 1/3 или 1/4 толщины наружной стены. Это позволяет эффективно замкнуть тепловой контур, избежать проблем с образованием конденсата и промерзанием окна.
Выравнивание конструкции в проеме выполняют с помощью монтажных клиньев – специальных пластиковых или сделанных из небольших брусков. Положение рамы проверяют строительным уровнем. Чаще всего выравнивание начинают по горизонтальной оси, а продолжают по вертикальной.
После выставления в проеме оконный блок фиксируют оцинкованными саморезами диаметром не менее 6 мм.

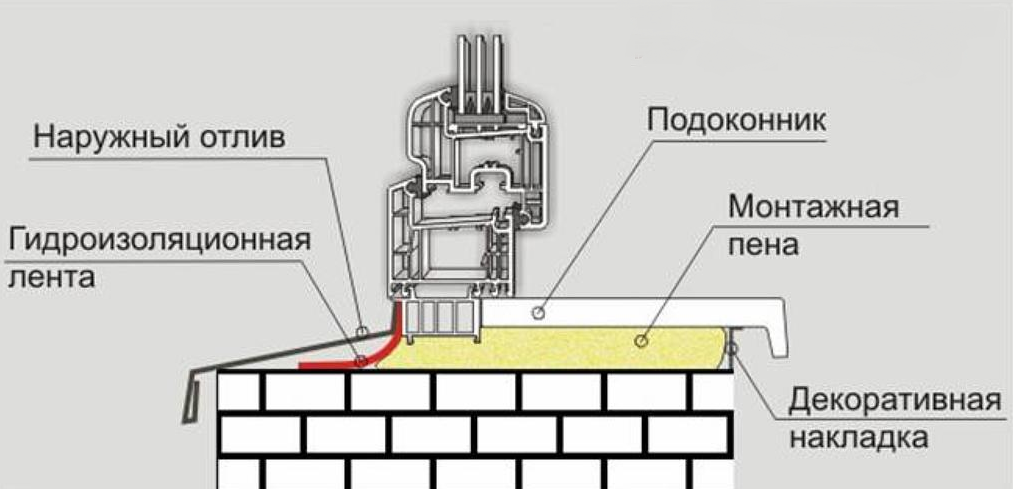

Формирование монтажного шва
Монтажный шов по периметру окна выполняет функцию тепло-, гидроизоляции и дополнительно фиксирует конструкцию в проеме. Он состоит из трех слоев:
- наружного – гидроизоляция со стороны улицы;
- среднего – монтажная пена;
- внутреннего – пароизоляционная пленка.
В качестве наружного слоя могут выступать: ПСУЛ (уплотнительная лента), пластиковые нащельники, специальный герметик. Их функция – защита монтажной пены от воздействия осадков, перепадов температуры, УФ-лучей.
Монтажная пена в качестве среднего слоя дополнительно фиксирует окно в проеме, сохраняет тепло в каркасном доме. Для запенивания между рамой и стеной оставляют зазор не менее 20 мм, учитывая, что пена увеличивается в объеме до 70%. Перед работой оконную раму защищают от загрязнения малярным скотчем, который удаляют после затвердевания шва.
Это важно! Перед нанесением пены стеклопакеты и створки устанавливают на место. В противном случае раму поведет, и сборка конструкции станет невозможной
Внутренний слой предназначен для защиты шва от влаги со стороны комнаты. Обычно он представляет собой пароизоляционную пленку, которую внахлест накладывают на раму и фиксируют специальной лентой. В качестве альтернативы используют пароизоляционную мастику. Чем монтажный шов надежнее и защищеннее от агрессивных воздействий извне, тем стабильнее окно в проеме, тем дольше оно прослужит.
Число оконных блоков
При выборе окончательных размеров окна, следует чётко понимать их зависимость от всей площади остекления: при выборе больших окон в деревянном доме будет холодно, при выборе маленьких – темно, а это приведет к постоянному использованию дополнительных источников света. Следует найти золотую середину и ориентироваться на строительные законы и нормы.
Выбор размера окна в деревянном доме напрямую будет зависеть от их назначения и расположения.
При выборе соотношения площади стен и остекления следует учитывать такие закономерности:
- Форма и площадь помещения. Для вытянутых в длину комнат необходимо два окна и более, а вот для маленьких будет достаточно одного окна по центру стены.
- Расположение окон относительно световых сторон. Большие окна располагайте с западной и южной сторон – это обеспечит большую максимальную освещённость. В таких комнатах домашние растения будут чувствовать себя очень комфортно.
- Назначение помещения. Большие окна устанавливают в гостиных, рабочих кабинетах и прочих комнатах, в которых регулярно находятся люди, и где требуется большое количество естественного дневного света.
Как правило, такие комнаты при проектировке располагают с южной-западной стороны здания. Для спальни качественная освещённость особо и не требуется, поэтому ее располагают с северной либо западной стороны, и для неё будет достаточно лишь одного оконного блока.
Финский стиль в скандинавских домах
Также с северных сторон принято размещать кухню и прочие кладовые помещения хозяйственного свойства. Исторический факт, раньше большие окна устанавливали в финских или скандинавских домах: потому что естественное дневное освещение улучшало настроение и повышало работоспособность, что было важным в короткие зимние дни. В данных комнатах приятно было находиться постоянно: яркий естественный дневной свет дополнительно мог усиливаться светлой и теплой отделкой стен и выбором белой мебели.
Конечно, идеально копировать финский стиль в российских домах не всегда возможно, однако какие-то элементы все-таки можно позаимствовать.
Функция окна и оконного блока
Окна использовались людьми с незапамятных времен. В теплых краях достаточно было в стенах делать проемы для дверей и окон, но чем дальше человечество уходило на север, тем большая потребность появлялась в установке окон – специальных устройств для:
- Освещения дома
- Защиты от внешних влияний атмосферы
Постепенно, с развитием оконной промышленности к этим функциям стало возможно добавить:
- Защиту от проникновения
- Вклад в теплоизоляцию дома.
Первыми окнами в северных широтах служили полупрозрачные пленки, изготовленные из бычьих пузырей. Их делали меленькими – чтобы только немного освещать помещения – материал был негоден для теплоизоляции и механической защиты.
В старых избах оконца были совсем маленькими
Настоящие окна, подобные современным, появились только с изобретением листового стекла, создаваемого расплавлением кварцевого песка. Листы стекла были прозрачны, устойчивы к ветровым и дождевым нагрузками. Их можно было изготавливать достаточно больших размеров для освещения просторных помещений. Листовое стекло заключалось в специальную конструкцию – оконный блок, который целиком вставлялся в оконные проемы. Впрочем, отличная теплопроводность стекла и его хрупкость мало защищали дом от холода и проникновения.
Зимой вставляли двойные рамы
Наконец, с развитием химической промышленности стало возможным создание нового поколения окон. Во-первых, сам материал стал достаточно прочным, так, что сегодня существует много марок стекла, устойчивого к разрушению от механических ударов – вплоть до пуленепробиваемого. Во-вторых, для окон стал использоваться пластик, которому можно было придать достаточную прочность. В третьих, оконные блоки начали сразу изготавливать с наличием нескольких слоев стекла, – так называемые стеклопакеты.
Современные окна вполне могут заменить собой стены домов, эксплуатируемых даже в суровых зимних условиях.

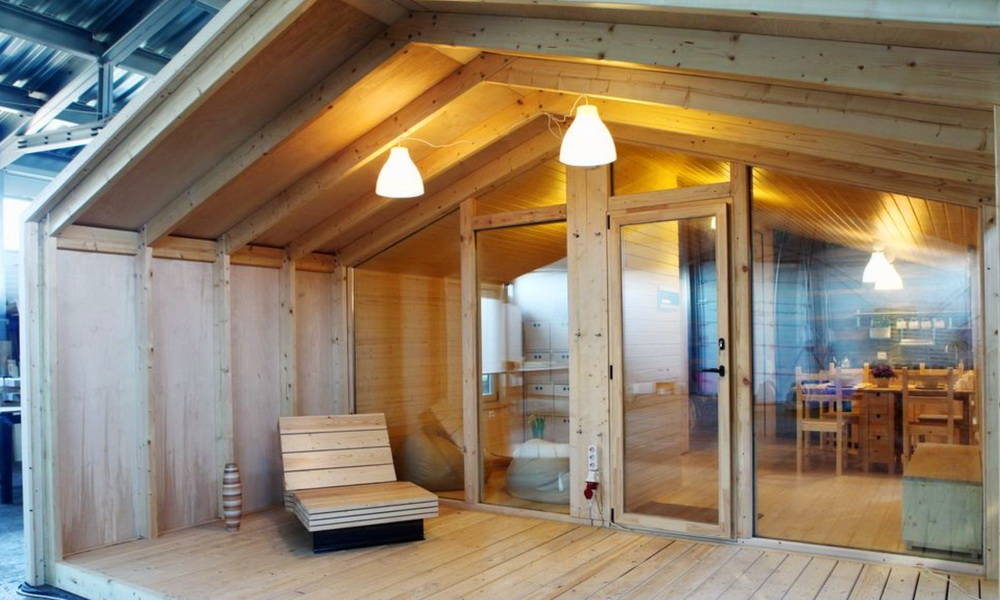

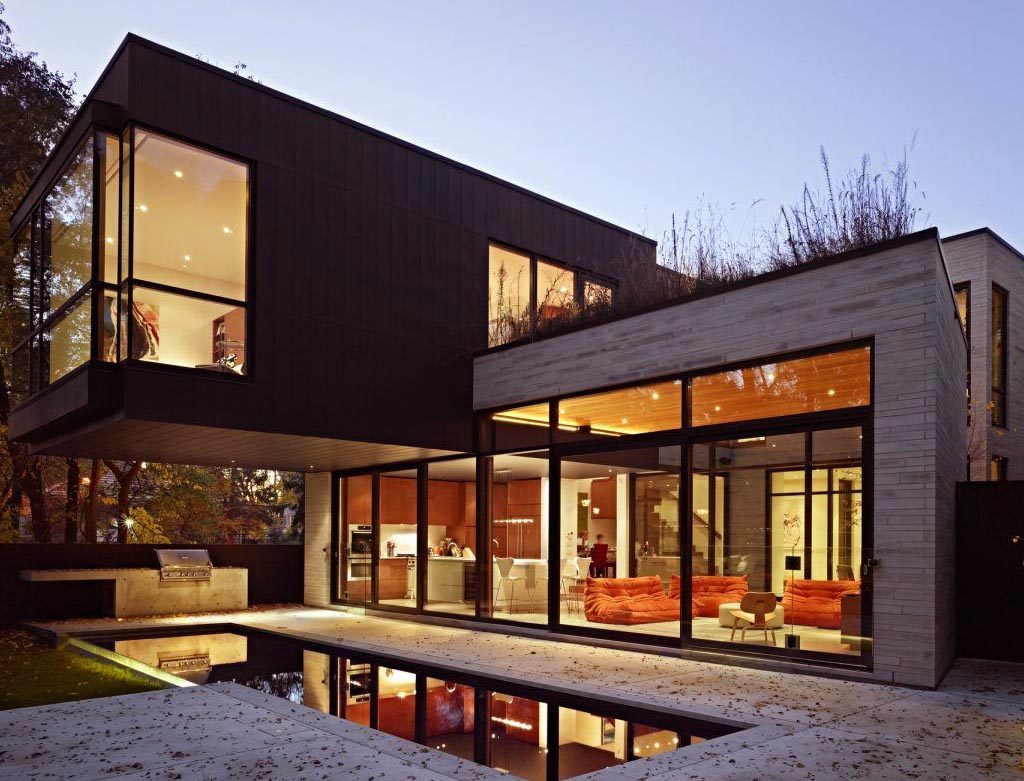

Сегодня такие «стеклянные стены» — не редкость
Состав оконного блока в простейшем виде представляет собой раму из дерева или другого прочного материала, в который вставлено стекло, а также оконную коробку, окаймляющую стеклопакет и предназначенную для формирования жесткого соединения со стеной. Такие оконные блоки остается просто вставить в оконный проем и укрепить его в нем.
Деревянная оконная рама
Установка оконных блоков
Как правило, оконные блоки устанавливают до начала отделочных работ.
Перед монтажом деревянные окна обычно красят. Поверхности коробок соприкасающиеся со стеной, обрабатывают антисептическим составом. Крепление окон на кирпичные и тому подобные монолитные стены производят с помощью анкерных болтов.
В проемах бревенчатого дома коробки крепят с помощью специальных пазов на тыльной стороне.
В каркасных домах крепление оконных блоков еще проще. Их просто прибивают гвоздями к стойкам каркаса.
Для крепления блоков лучше применять гвозди, чем саморезы, в следствие того, что на места соединения сильнее оказывается нагрузка на сдвиг.
В некоторых случаях используются специальные крепления, регулирующие вертикальность и горизонтальность оконных блоков.
Установив оконный блок, навешивают створки. При правильной установке блока створки должны легко открываться.
Оконная коробка с блоком
Шарнирные соединения предварительно рекомендуется смазать машинным маслом. Для герметичности стены зазоры между оконным проемом и блоком заполняются монтажной пеной. Излишки затвердевшей пены легко удаляются строительным ножом.
После установки оконных блоков и затвердения пены происходит крепление отливов, подоконников и наличников. Отливы фиксируются с наружной стороны окна на всю глубину оконного блока в стену. Подоконники монтируются внутри дома и имеют обычно толщину 3-4 см, ширину 25-30см.
Отлив на окне с внешней части стены
Выбор ширины подоконника определяется его функциональным использованием – например для размещения комнатных растений. Однако, не стоит делать подоконники слишком широкими – чтобы сэкономить полезную площадь помещения. Торцы подоконной доски заделываются в стены по 3-5см с каждой стороны. Рекомендуется делать подоконник с небольшим уклоном внутрь помещения (порядка 2 градусов). Это необходимо для беспрепятственного открытия створки.
В последнюю очередь производится монтаж наличников. Как правило их устанавливают после окончания всех отделочных работ. Ими обрамляются три стороны окна. Две боковые и верхняя.
Нагрузки на верхнюю обвязку каркаса
Каркасная стена построена по рамочному типу. Она состоит из одной или нескольких рам, образованных стойками, нижней и верхней обвязки. В полость каркасной рамы заложен утеплитель, закрытый изнутри и снаружи листами обшивки. Листовой материал (обычно это листы ОСП) скрепляет каркасные рамы и противодействует в основном горизонтальным нагрузкам – стойки каркаса, благодаря им (а также креплению к обвязке фундамента и потолка), остаются в вертикальном положении.
Если нижняя и верхняя обвязка обеспечивает устойчивость каркаса относительно ветровых и других горизонтальных нагрузок, то вертикальную нагрузку несут в основном стойки каркасных рам.
Эти нагрузки включают в себя:
- Вес стропильной системы крыши
- Вес кровли
- Вес снега, остающегося на кровле в зимний период
- Нагрузки от дождевых потоков, града, ветра
- Механические нагрузки, в том числе, например, вес человека при ремонте крыши и т.д.
Общий вес кровли со снегом может достигать нескольких тонн. Рассчитано, что вес кровли может достигать трети веса всего здания.
Сама по себе деревянная стойка, выполненная из доски сечением порядка 150х50 или 100х40 мм, достаточно прочная основа и выдерживает выпадающий на нее вес кровли. Количество и шаг стоек рассчитываются с учетом вертикальных нагрузок.
Однако устройство проемов в стене для дверей и окон вынужденно уменьшает сполшность стены. Часть стоек попросту отсутствует.
Это вызывает перераспределение нагрузок. Там, где стойка отсутствует, на верхнюю балку нагрузка увеличивается, и балка стремится к прогибанию.

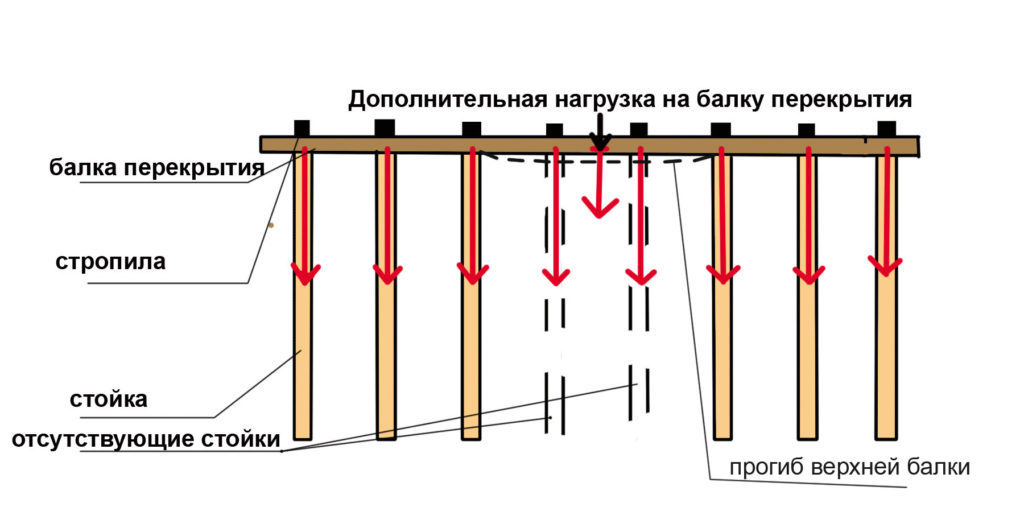

Нагрузка на верхнюю балку в отсутствии стойки
Даже если прогиб несущественен, если это и не приводит к разрушению стены – налицо изменение геометрии проема. Возникает дополнительная нагрузка на верхнюю часть оконной рамы, и створки окна просто заклинивает. Сразу или со временем. Дополнительной нагрузке подвержены и боковые части оконной рамы.
Усиление проемов в каркасном доме по финской технологии
Финны используют ригель – крепкую доску, расположенных горизонтально под полотком по всему периметру помещения, под обвязкой. Доску кладут на ребро, и прикрепляют к ней стойки. Пиломатериалы редко бывают длиной более 6 метров, поэтому в крупных домах ригель делают сборным. Его части должны соединяться только над стойками, чтобы надежную опору на концах имели обе доски.
Все стойки одинарные. Расходуется меньше материалов, не появляются дополнительные мостики холода – утеплитель занимает больше пространства внутри стены. Но скандинавская ригельная конструкция считается менее прочной, и оставляет не так много простора для индивидуальных особенностей здания.
Если предстоит установка массивной стальной двери, лучше взять на вооружение опыт Канады, а не Финляндии. В отдельных случаях все же поступают как скандинавы, но усиливают дверной проем еще одним брусом или доской. Большие окна обязательно укрепляют укосинами – диагональными стойками, проходящими возле нижних углов проема. По его центру укосины внизу соединяются, вверху расходятся в стороны.
Подготовка оконного проема
Подготовка оконного
проёма к установке окна начинается с очистки основания от пыли и грязи.
Дополнительно возможна обработка деревянных элементов специальными составами,
призванными обеспечить защиту от случайного возгорания, влаги и биологических
повреждений.
Следующим этапом станет проверка точности геометрии проема, максимально допустимая погрешность равняется 10 миллиметрам. Завершающим этапом подготовки станет изоляция проема от прямого контакта с водой.
Для этого допускается применение материалов, предназначенных для обработки стен. Рулонные полотна загибаются на проем и фиксируются к основанию с помощью скотча или скоб.
Дополнительно может выполняться устройство такого временного элемента, как четверть. Она выполняет сразу несколько задач: защищает монтажную щель и поддерживает раму в процессе выполнения работ.
Нестандартные окна
Особенностью современных проектов частных домов является использование оконных проемов разных форм, размеров и геометрии. Таким образом для них необходимо монтировать окна нестандартных форм. И сегодня это совсем не проблема.
Треугольные окна. При изготовлении нестандартных окон треугольной формы применяют больше материала, нежели при производстве стандартных прямоугольных, что, разумеется, отражается на цене особой конструкции окна. Какой для дома выбрать стиль под такие окна? Дизайнеры рекомендуют устанавливать окна треугольной формы в домах, которые выполнены как в стиле хай-тек, так и в классическом стиле.
Окна арочной формы. Нестандартные окна арочной формы – это такая конструкция окна, в которой верхняя часть сделана в виде округлой сводчатой дуги с установленным радиусом.
Окна круглой формы. Окна круглой формы не просто оживят, они заставят заиграть совершенно новыми красками и дом, и городскую квартиру. Изготовление круглых окон очень простое, поэтому дополнительных затрат не будет. Данные окна – это прекрасное решение для помещений, которые находятся под самой крышей дома.
Трапециевидные окна. Окна формы в виде трапеции легко впишутся в любую комнату. Он будут отлично сочетаться с интерьером комнаты, которая оформлена декоративно. Например, в стиле ретро с небольшой частичкой романтики.
Окна эркерной формы. Окна эркерной формы – это вогнутые оконные конструкции, состоящие из нескольких рам в виде прямоугольника, и соединенных друг с другом под нужным углом (как правило, 90−180 градусов) посредством эркерных труб. Эркерное окно зрительно увеличит размеры проемов дома. Дизайнеры рекомендуют ставить данные окна для оригинальности интерьера. Еще лучше они смотрятся со встроенными жалюзи.

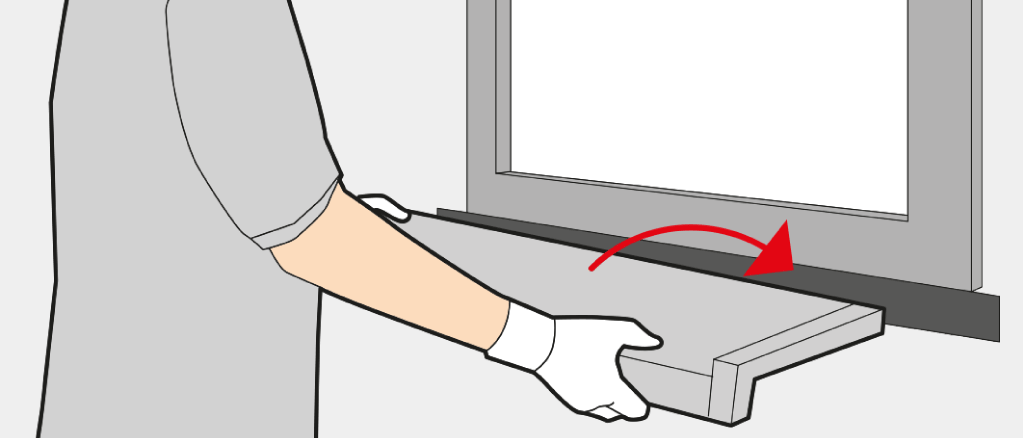

Монтаж откосов и подоконника в каркасном доме
После завершения работ по установке ПВХ профиля и стеклопакета остается приступать к устройству откосов и подоконника. Но начинать следует с подоконника. Крепится этот элемент непосредственно в стенах при помощи клеевого состава. Учитывая финансовые возможности и предпочтения владельца дома, подоконник может быть выполнен из следующих материалов:
- ПВХ;
- Натуральное дерево;
- Натуральный или искусственный камень и
т.д.
Подоконник может располагаться не только строго перпендикулярно по отношению к откосам, но и с легким уклоном. После стыковки элемента в стеновых выемках все зазоры и пустоты тщательно запениваются. Практика показывает, что в целом установка подоконника в каркасном доме намного проще, выполнения данной процедуры в брусовых коттеджах.
Перед монтажом откосов потребуется внутренняя и внешняя оклейка проемов пароизоляционными мембранами. Материалом для них может стать:
- Штукатурка;
- Гипсокартон;
- Пластик.
Выполнить монтаж подоконника и откосов в доме вполне можно самостоятельно, здесь главное грамотно провести все замеры и подобрать материалы.
