Что нужно сделать перед монтажом сэндвич-панелей

Эксплуатационные характеристики возведённого строения зависят не только от качества монтажа, но и подготовительных работ. Если изначально основание было подготовлено неправильно, разметка нанесена неточно, сформировать прочное и надёжное соединение будет сложно. Ознакомьтесь с нюансами подготовительного этапа, чтобы избежать типовых ошибок, не тратить зря время и не увеличивать стоимость строительства.

До начала монтажа выполняются подготовительные работыФОТО: proroofer.ru

Подготовка основания

Некоторые современные сэндвич-панели допускают установку без использования каркаса. Такие изделия сами являются несущими, что значительно упрощает выполнение монтажных работ, так как достаточно просто правильно залить фундамент. Если решено отдать предпочтение сэндвич-панелям, которые не являются самонесущими, надо правильно подготовить основание:

  • у фундамента отклонение по горизонтали не должно превышать 3 мм;
  • вертикальные и горизонтальные профили должны располагаться таким образом, чтобы расстояние между ними было на 10 см меньше габаритов устанавливаемых элементов. Это позволит беспрепятственно установить и закрепить даже широкие панели и декоративные экраны;
  • деревянные направляющие должны быть обработаны антипиренами и антисептическими составами для увеличения срока службы.

Основание должно быть тщательно подготовленоФОТО: market-mtk.ru

Монтажная резка и сверловка панелей

Прежде чем приступить к разметке сэндвич-панелей, следует убедиться, что все поставленные изделия имеют аналогичные характеристики. Внимания заслуживает цвет и размер отдельных элементов. После этого поверхность материала очищают от имеющихся загрязнений и размечают, ориентируясь на проектную документацию. Для этого следует воспользоваться специальным маркером либо фломастером.

Разрезать сэндвич-панели в размер следует обязательно в СИЗ из-за риска травмирования. В качестве инструмента можно использовать электролобзик с мелкими зубьями, либо обычную ножовку по металлу. От использования плазменной резки либо шлифмашинки следует отказаться из-за риска воспламенения утеплителя и потери металлическими элементами коррозионных свойств. Работы выполняют при температуре воздуха +5ºС и выше. Это исключает скалывание пластиковых деталей.

Если в качестве опорной поверхности выступает бетон либо дерево, на сэндвич-панелях предварительно просверливают крепёжные отверстия. Для их формирования используется обычная дрель. При этом вся стружка, образующаяся при механической обработке, должна оперативно удаляться с поверхности монтажных элементов.

Сэндвич-панели следует правильно отрезать в размерФОТО: paneli-s.ru

Разметка мест для установки

После проверки правильности пространственного расположения элементов каркаса и их размерной точности, с поверхности основания удаляют скопившуюся грязь. При необходимости, повторяют обработку для увеличения срока службы. После этого наносят разметку согласно проектной документации.

Нюансы монтажа сэндвич-панелей

При вертикальном методе монтажа первой выкладывается от угла панель, упирающаяся в стык. При горизонтальном – вначале выполняется первый от цоколя ряд, и только после него – следующий. Независимо от того, как монтировать сэндвич панели, работа заканчивается установкой доборной панели. Если это необходимо, ее размеры подгоняются на месте путем резки.

Сэндвич-панели не должны прямо контактировать с опорной конструкцией. Чтобы избежать этого, выполняют прокладку уплотнителя. Если панели имеют утеплитель из пенополиуретана, применяется монтажная пена; если из минеральной ваты – такой же материал. Используются также полимерная лента и силиконовый герметик.

Для герметизации соединения снаружи в замок нужно внести силиконовый герметик, но так, чтобы он не реагировал с покрытием панелей. Примыкания от внешних воздействий предохраняются специальными доборными элементами – нащельниками.

Основные правила монтажа сэндвич-панелей

Все элементы конструкции легкосборных зданий заготавливаются заранее по проектным размерам. На объекте их собирают, то есть, как конструктор, крепят сэндвич-панели к каркасу, смонтированному на заранее устроенном фундаменте.

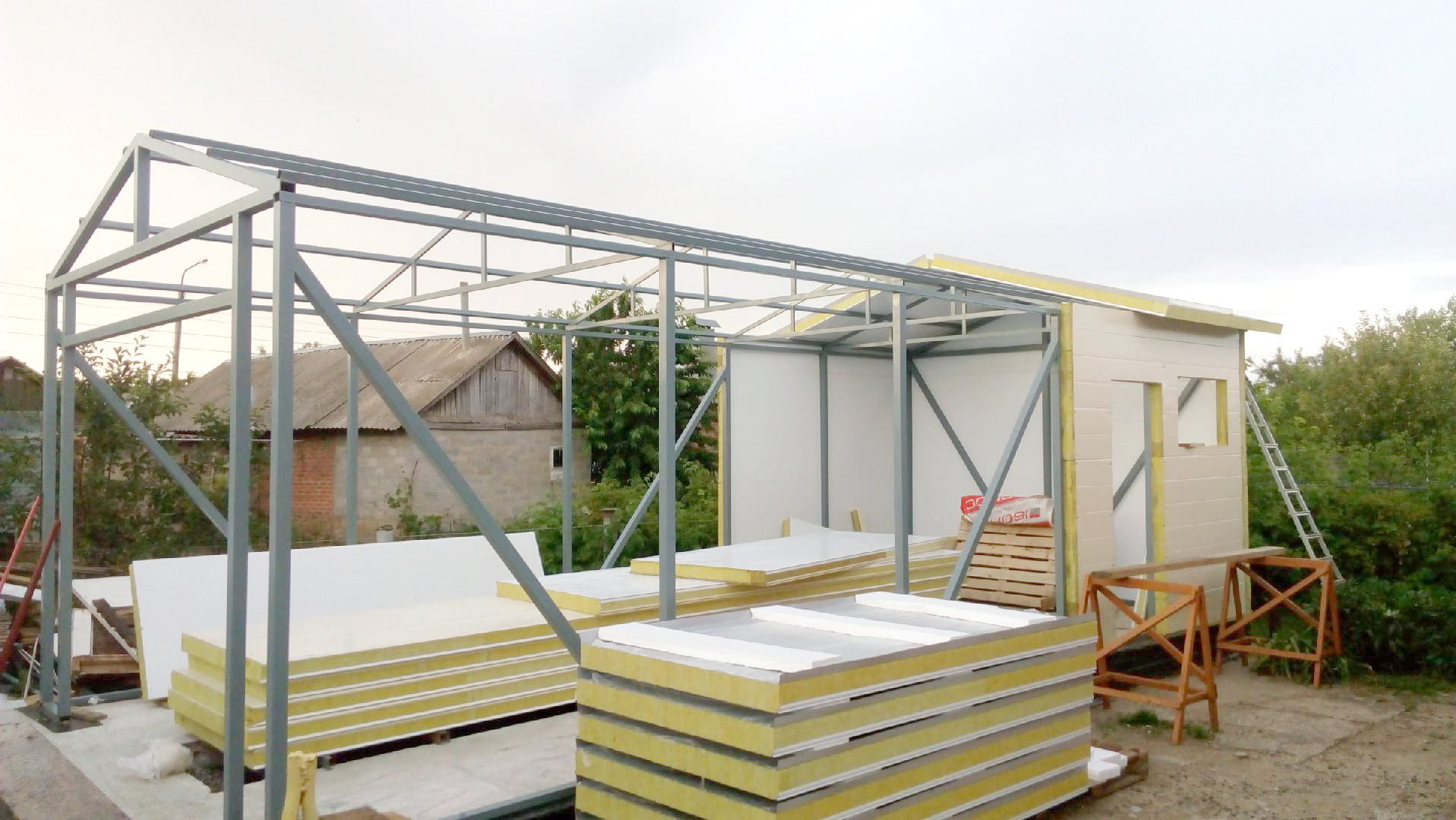

Требования к несущей конструкции

Материалом каркаса современных панельных построек обычно служит профильная труба. Шаг колонн, пролет ферм или прогонов должен точно соответствовать указанному проектом.

Дело в том, что несущая способность сэндвича зависит от толщины, а также профиля металла покрытия. Она рассчитывается для оценки восприятия монтажных, снеговых, ветровых нагрузок панелями исходя из шага опирания плиты.

Допустимые отклонения собранного каркаса от проектных размеров измеряются миллиметрами, поэтому для монтажных работ необходимо привлекать опытных специалистов, использовать точные приборы, прошедшие юстировку и поверку.

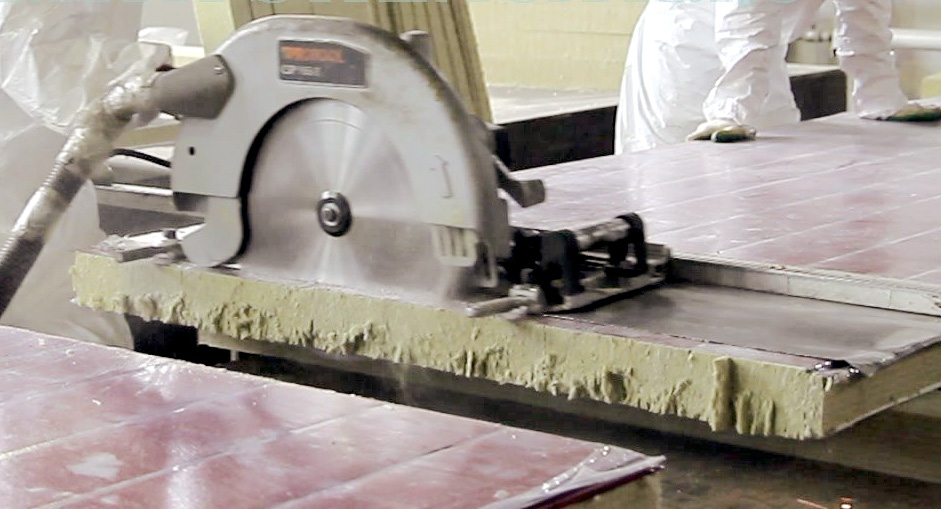

Разрезание панелей

Раскрой панелей при необходимости должен выполнятся на ровной поверхности специальными ножницами, сабельной или циркулярной пилой.

«Болгарка» с обычным диском для раскроя не годится. При работе она сильно греет металл, дает массу искр, повреждая полимерное покрытие сэндвич-панелей. Если в качестве утеплителя использован пенопласт, то плавит его и может вызвать возгорание.

Раскрой должен производиться точно по предварительной разметке. Панель укладывают на ровную твердую поверхность. Для предотвращения царапин используют подкладки.

Обработка сэндвич-панелей

Для дополнительной защиты во время транспортировки панели могут быть покрыты практически незаметной полиэтиленовой пленкой. Ее обязательно нужно снять до монтажа, либо сразу после того, как панели будут установлены. Со временем пленка потрескается, прилипнет к панели, и убрать ее будет гораздо сложнее.

Особое внимание обращают на обработку места реза после раскроя плит. После того как резка произведена, поврежденный край покрывают слоем специальной защитной краски, совпадающей по тону и цвету с основной

Как правило, необходимое ее количество идет в комплекте с конструкциями будущего здания. Случайные загрязнения смывают обычной теплой водой с добавлением стирального порошка или средства для мытья посуды без абразивных добавок.

Если необходимо применить растворитель, предварительно проверяют, как он воздействует на покрытие, в незаметном месте.

Крепление сэндвич-панелей

В зависимости от способа монтажа, панели крепят к металлическому каркасу, прогонам или стойкам, используя самонарезающие шурупы со сверлящим наконечником. В случае крепления к железобетонным колоннам применяют металлические хомуты, дополнительные каркасы.

Шуруп должен входит в панель (и, соответственно, каркас) строго перпендикулярно. При наличии уплотняющей прокладки, шуруповерт регулируют так, чтобы плотно прижать ее, не выдавливая. Шаг крепления к металлоконструкции должен обеспечивать надежность без перерасхода крепежа.

Чтобы исключить перекос при завинчивании, панели крепятся к металлокаркасу стальными струбцинами. При небольших размерах и весе конструкции ее могут удерживать подсобники.

Главное внимание необходимо обратить на правильность монтажа самой первой конструкции. Ошибка при ее монтаже скажется на всей стене

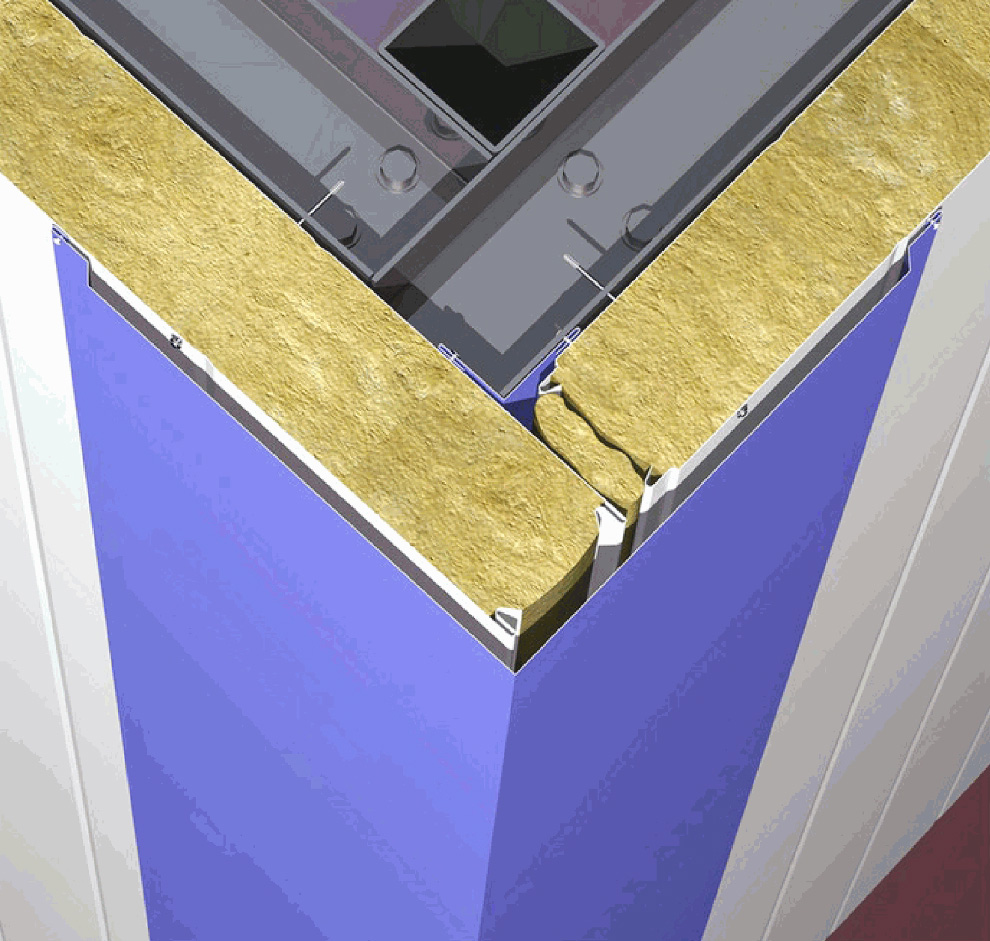

Монтаж доборных элементов

К доборным элементам относят различного рода отливы, угловые накладки, нащельники и прочее. Кроме того, в эту категорию могут попадать сами панели с нестандартными размерами, необходимые там, где стандартное изделие установить нельзя.

Крепеж доборных элементов, в том числе связанных с монтажом окон, дверей, инженерных сетей и конструкций, выполняют небольшими саморезами. В особо ответственных местах, где доступ к ним впоследствии окажется затруднен или невозможен, используют заклепки.

Герметизацию накладок выполняют жидким силиконом.

Несмотря на простоту сборки здания из сэндвич-панелей, процесс имеет свои тонкости и нюансы. Задумав постройку подобного сооружения, иногда целесообразно воспользоваться услугами профессионалов. Также не следует пренебрегать техникой безопасности. При креплении сэндвич-панелей на высоте нужно использовать ограждения, монтажные пояса, и на любой высоте работать в спецодежде, плотных перчатках.

В заключение небольшое видео о том, как правильно крепить сэндвич-панели:

Предыдущая запись Сборка и установка откидного стола
Следующая запись Сборка металлического каркаса для гипсокартона

Монтаж металлоконструкций и зданий из сэндвич-панелей

Какие сооружения можно создать с помощью металлоконструкций?

Наиболее популярным видом быстровозводимых зданий являются ангары, которые могут быть одно- или многоэтажными, прямостенными, арочными или шатровыми, с одним или несколькими пролетами. Они нашли свое применение в производстве и промышленности, складском хозяйстве и спортивной сфере.

Мы строим офисные и административные здания, огромные торговые комплексы, небольшие магазины и павильоны, рестораны и кафе, автосалоны, автосервисы и автомойки. Высокую прочность таких строений обеспечивают точно рассчитанные металлические конструкции, а теплоизоляцию – сэндвич панели.

Благодаря наличию вакуумного подъемника мы можем произвести монтаж сэндвич панелей любого размера по предварительно подготовленному проекту их раскладки, учитывающему все выпуски, зазоры, подрезы, стыковки и примыкания.
При желании мы возведем для вас целый комплекс построек, вам только остается поставить задачу перед нашими проектировщиками. Выберете ли вы типовое решение или индивидуальный проект – каждое здание четко выполнит поставленные задачи.

Почему сотрудничать с «СП-Монтаж» комфортно и выгодно?

С каждым годом объем производимых нами строительных работ растет, в число наших заказчиков вливается все больше коммерческих организаций и индивидуальных предпринимателей. Этому есть несколько причин:

Мы обладаем огромным опытом в монтаже металлоконструкций, поэтому отлично справляемся с самыми сложными проектами. Высокий профессионализм наших инженеров и монтажников гарантирует вам безупречное качество каждого соединения, а в конечном итоге – здание, идеально соответствующее всем действующим стандартам.
Мы готовы по первому требованию предоставить все разрешительные документы на строительство легковозводимых зданий.
Мы выполняем весь комплекс работ – от проектирования до монтажа сэндвич панелей и доборных элементов. Вам не придется тратить свое время на поиск нескольких компаний и нервы на согласование сроков работ.
Поставщики легких металлоконструкций и сэндвич панелей предоставляют компании «СП-Монтаж», как надежному и долгосрочному партнеру, значительные скидки на свою продукцию. А это значит, что мы экономим ваши деньги, снижая затраты на приобретение строительных материалов.
Все расчеты по стоимости проектирования и монтажа металлоконструкций в обязательном порядке согласовываются с заказчиком. Вы убедитесь в необходимости каждого крепежного элемента, внесенного в проект.
Каким бы большим и сложным ни был объект, он будет сдан точно в срок. Этому способствует не только обширный парк спецтехники и современное оборудование, но и личная ответственность руководителя каждого строительного участка. При необходимости мы изготовим необходимые металлоконструкции непосредственно на стройплощадке, что значительно ускорит сроки проведения работ.
Поэтапный контроль качества, начиная с приемки поставляемых стройматериалов до момента сдачи объекта. Вы получаете гарантию на все работы, включая монтаж металлоконструкций и монтаж сэндвич панелей.

Если у вас еще остались вопросы, звоните нам прямо сейчас. Вы узнаете все о возведении долговечных зданий с минимальными временными и материальными затратами.

Монтаж стеновых сэндвич-панелей: технология выполнения работ своими руками

Порядок монтажа стеновых сэндвич-панелей имеет множество нюансов. Приступая к выполнению работ, следует внимательно ознакомиться с последовательностью действий, чтобы обеспечить прочное соединение элементов с основанием.

Монтаж стеновых панелей имеет множество нюансовФОТО: krovelson.ru

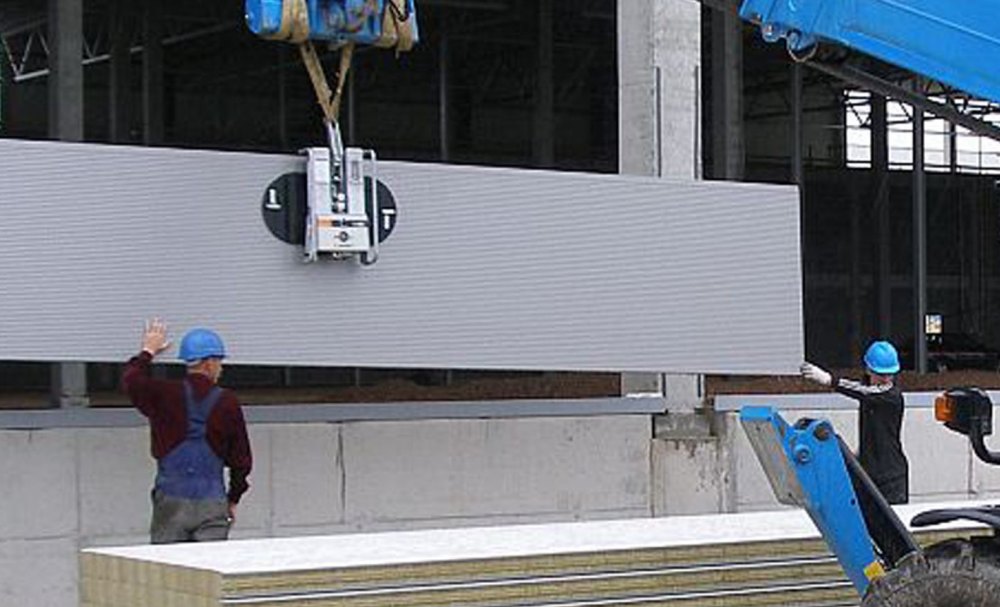

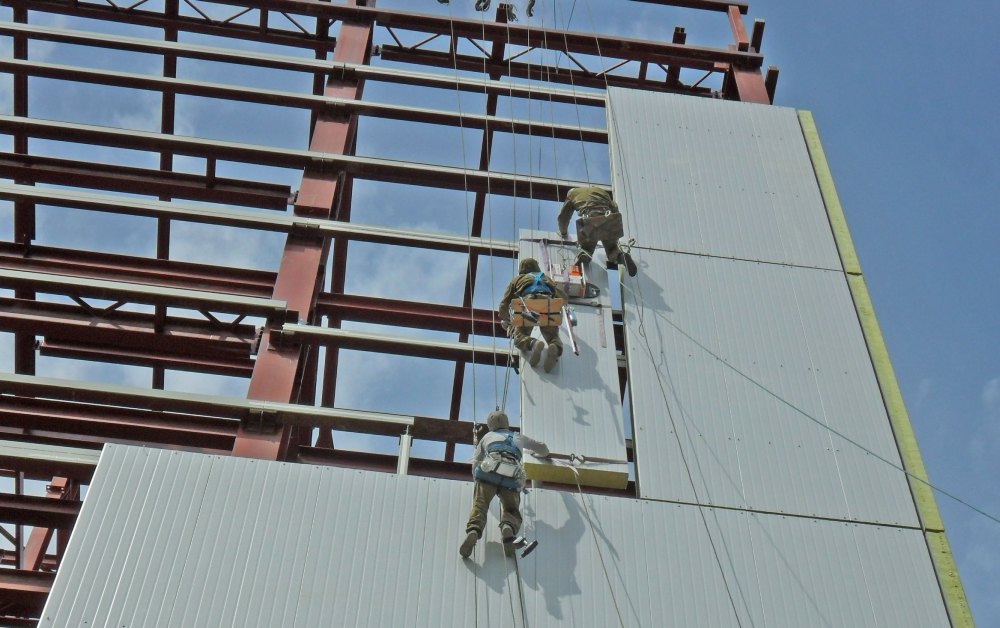

Подъём панелей и установка в проектное положение

Технология монтажа напрямую зависит от выбранного способа установки. Возможно формирование продольного и поперечного стыка. Выбор конкретного варианта определяет начальную точку, от которой начинается монтаж.

Порядок монтажа может отличатьсяФОТО: km812.ru

Продольный стык

Технология монтажа включает следующие основные этапы:

Иллюстрация Описание действия
Разгрузка панелей должна выполнять с помощью крана либо вилочного погрузчика с тщательным соблюдением техники безопасности. Обязательно следует произвести внешний осмотр, чтобы убедиться в соответствии материала требуемым характеристикам, отсутствии повреждений. Пачки следует распределить вокруг возводимого сооружения на горизонтальной поверхности, не складируя друг на друга, защитив от солнца, дождя и грязи
На подготовленное и выровненное основание укладывается широкая бутиловая лента. Её внутренняя кромка должна соприкасаться с колонами. В местах соприкосновения следует предусмотреть нахлёст в 50 мм
Сверху на бутиловую укладывается уплотнительная лента, обеспечивая соприкосновение с колонами. Края следует соединять встык. В углах уплотнительную ленту следует подрезать таким образом, чтобы до края стены оставалось по 50 мм для обеспечения достаточного уклона цокольной направляющей
Устанавливаем цокольную направляющую на расстоянии 7 – 9 мм от колонн. Отверстия для конденсата должны находиться на внешней стороне направляющей. Элементы в углах соединяем встык. Внутреннюю часть вырезаем. Крепим элемент.
Устанавливаем бутиловую ленту в цокольную направляющую, чтобы она прилегала к внутреннему краю. В местах соединения предусматривается нахлёст в 50 мм
Устанавливаем минераловатную изоляцию. Элементы укладываем встык
Крепим цокольную планку по наружному краю цокольной направляющей с нахлёстом в 100 мм. На углах делаем отгибы под углом 90º
На колоны крепим уплотнитель, отступив от наружного края 20 мм
Перед монтажом сэндвич-панели снимаем с неё защитную плёнку полностью или частично. Полное удаление должно быть выполнено сразу после окончания монтажных работ. Используя захваты, поднимаем первую сэндвич-панель и устанавливаем её в нужном месте, ориентируясь на проектную документацию. Край панели должен располагаться посередине колоны
Устанавливаем следующую панель вертикально, предварительно нанеся на замок предыдущей герметик

Поперечный стык

Технология вертикального монтажа сэндвич-панелей практически аналогична инструкции для горизонтальной установки. При выполнении монтажных работ следует добиться плотного прилегания сопрягаемых элементов, что в ряде случаев вызывает серьёзные трудности из-за большого веса и габаритов панелей.

Сэндвич-панели должны плотно прилегать друг к другуФОТО: minikrane.ru

Предлагаем посмотреть видео, наглядно демонстрирующее порядок выполнения работ:

Watch this video on YouTube

Крепление

Для фиксации сэндвич-панелей используются чаще всего самонарезающие винты. Их крепят с шагом в 400 мм. Типоразмер крепёжных элементов выбирается с учётом типа и поперечных размеров, прикрепляемых сэндвич-панелей и особенностей каркаса. Чтобы соединение получилось достаточно прочным, следует выбирать место для крепежа на расстоянии более 50 мм от края.

Для крепления сэндвич-панелей следует использовать специальный крепёжФОТО: edelveis72.ru

Закручивать самонарезающие винты следует с использованием уплотнительной шайбы из каучука. Нужно добиться полного соприкосновения с рабочей поверхностью. При этом необходимо избегать сильной деформации шайбы.

Более подробно с нюансами крепления сэндвич-панелей можно познакомиться в следующем видео:

Watch this video on YouTube

Монтаж фасонных элементов

После окончания монтажных работ крепят доборные элементы. Благодаря их наличию удаётся увеличить срок службы строительной конструкции, дополнительно улучшая внешний вид здания.

Технология выполнения работ предполагает монтаж снизу вверх. При установке цокольных элементов и отливов для обеспечения достаточной водонепроницаемости используется герметик с подходящими характеристиками. Для их фиксации применяются самонарезающие шурупы с шапками такого же цвета, что и основная поверхность.

Доборные элементы увеличат срок службы строенияФОТО: 9234022.ru

Общая схема монтажа сэндвич-панелей

Перед началом работ нужно не только подготовить крепежи и сопутствующие инструменты, но и продумать, как выполнить подъем материала к верхней части дома. Чаще используют вакуумный подъемник, обычный кран или лебедку на текстильных канатах.

Подготовительные работы

Перед монтажом стеновых элементов тщательно проверяют ровность каркаса. На этом этапе он должен быть пропитан антисептиками и антипиренами — для древесины, обработан антикоррозийными составами — для металла.

Те элементы каркаса, которые будут соприкасаться с панелями, изолируют. На них крепят специальную уплотнительную ленту.

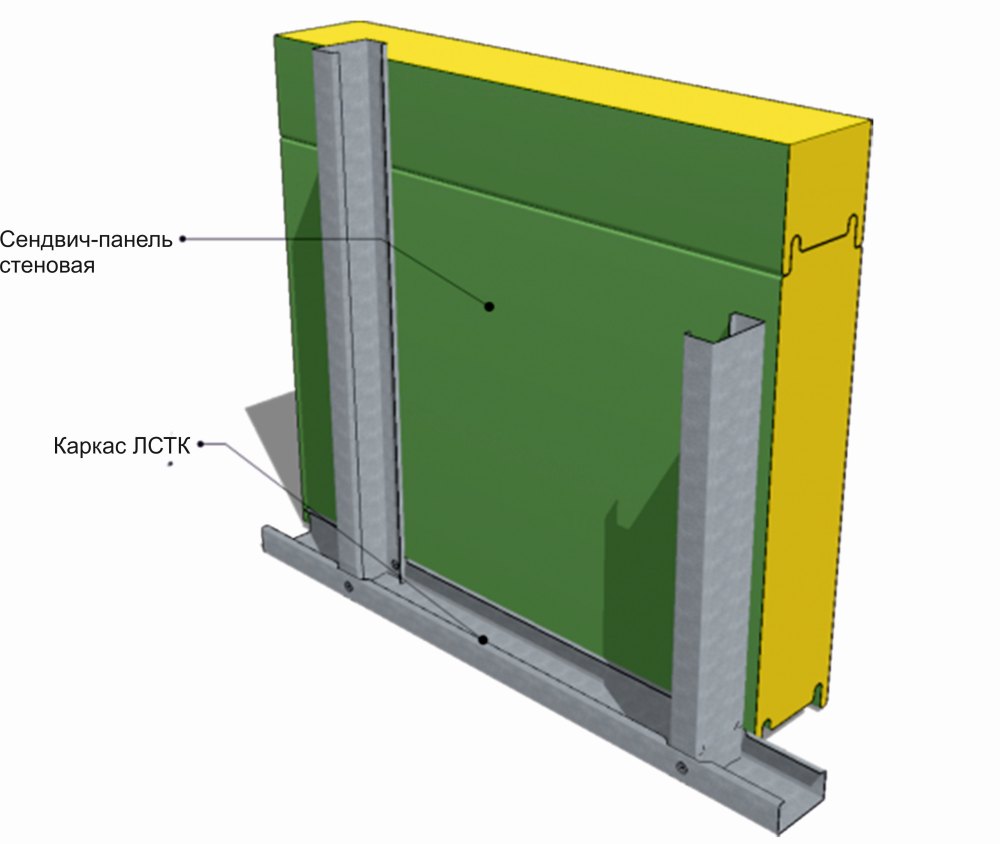

Опорой стеновым сэндвич-панелям служит несущий металлопрофиль (U-профиль) или брус, который фиксируют по периметру цоколя. Для бетонного основания используют анкеры с шагом установки 5-6 см, для деревянного — саморезы с тем же шагом. Между цоколем и несущим профилем кладут гидроизолирующую прокладку, а в паз последнего — утеплитель.

Сами панели очищают от пыли, грязи, защитной пленки и при необходимости обрезают до нужных размеров. Делают это строго по горизонтали и по заранее нанесенной разметке. Используют электрический лобзик или дисковую пилу с насадками для металла. Также засверливают те панели, которые будут крепиться непосредственно к основанию.

Горизонтальная и вертикальная установка стеновых панелей

Горизонтальная установка подходит для небольших домов, высота стен которых не превышает 3 м. Правильный монтаж стеновых сэндвич-панелей выполняют в определенной последовательности и с учетом некоторых особенностей.

Используя захваты для монтажа, стартовый ряд панелей устанавливают в направляющий профиль. Их стыкуют строго вертикально, чтобы избежать деформации замков.
Панели временно фиксируют с помощью струбцин

Важно не пережать плиты.
Крепят материал на каркасе, используя саморезы по металлу или древесине (зависит от материала стоек). При этом от края сэндвич-панелей отступают не менее 3 см

Шаг установки крепежей — 9 или 12 см по ширине плиты. Направление работы — сверху вниз.
Снимают струбцины.
Приступают к монтажу следующего ряда панелей.

Обратите внимание! В стыках между панелями одного горизонтального ряда прокладывают уплотнитель или слой минеральной ваты. Для стеновых элементов шириной 4 м достаточно изоляционного шва в 15 мм, для 6 м — 20 мм

Впоследствии стыки оформляют нащельниками.

Чаще всего технологию вертикального монтажа сэндвич-панелей используют при возведении домов высотой 3-6 м. По сути она ничем не отличается от горизонтального.

Отдельного внимания заслуживает момент стыковки соседних плит. Из-за большой высоты стеновых элементов бывает трудно выполнить замковое соединение. Для этого требуются специальные прижимы. Прикладывать ударную силу категорически запрещено.

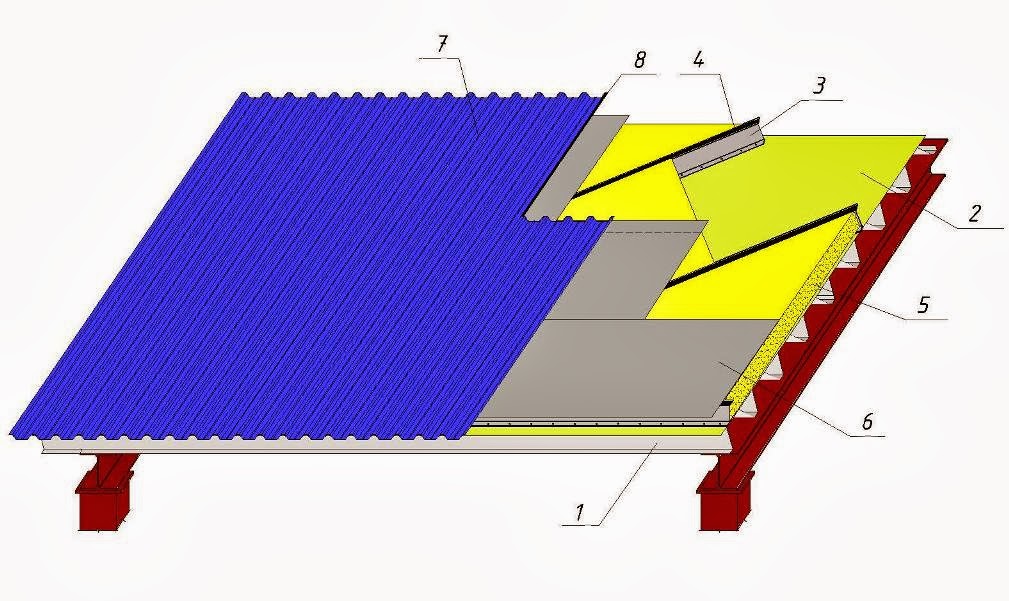

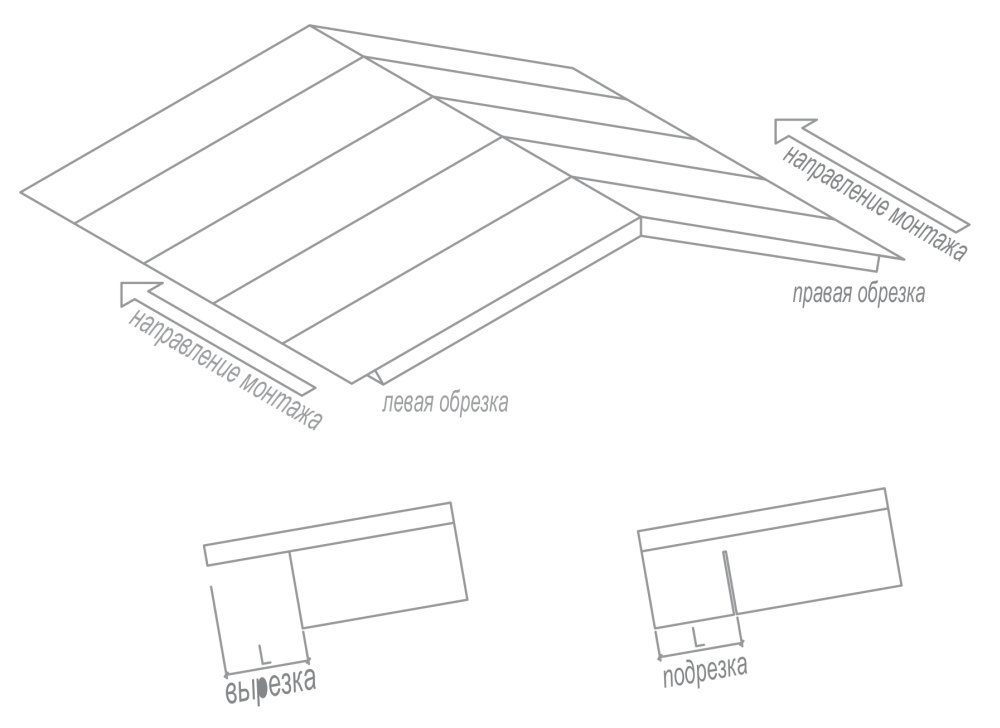

Монтаж кровельных панелей

Кровельные панели монтируют под углом 5 градусов. Их поднимают на рабочую площадку и укладывают на собранный каркас, предварительно приклеив к нему уплотнительную ленту. Фиксацию выполняют саморезами.

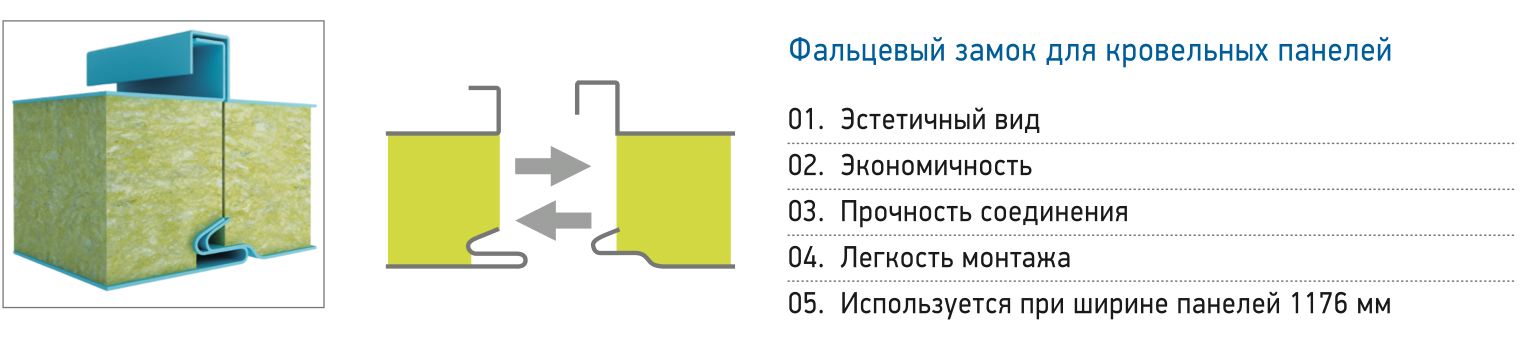

Особенность кровельных элементов в том, что их укладывают не встык, а с нахлестом. На верх стартовой панели наносят силиконовый герметик, на следующей панели подрезают торцевую часть с утеплителем на величину нахлеста. Обычно она составляет 20 или 30 см. При этом действует правило: чем менее покатая крыша, тем больше нахлест. Направление работы — от свеса крыши к ее коньку.

Сначала на нужную высоту выполняют укладку элементов в поперечном стыке и лишь затем формируют продольный. Самое главное в нем — качественная изоляция, поэтому в паз замка укладывают слой силиконового герметика.

Сэндвич-панели повышенной огнестойкости: особенности монтажа элементов

Панели повышенной огнестойкости, по словам специалистов, должны монтироваться только специально обученными специалистами. Дело в том, что подобный строительный материал поможет защитить определённый отсек или комнату в случае возникновения в здании пожара. А если работы будут произведены с нарушениями, ни о какой защите речи уже не пойдёт.

Вот так соединяются панели повышенной огнестойкости ФОТО: уфа.стройсистема.рф

Одной из особенностей установки такого материала является необходимость подбора к нему дополнительных составов, вроде монтажной пены, которые будут соответствовать тем же характеристикам огнестойкости. Этот же момент касается дверей, а также окон, если таковые планируются.

Сэндвич-панели повышенной огнестойкости имеет смысл монтировать только в кирпичных и бетонных зданиях и сооружениях. При их установке в деревянном доме все работы и повышенные затраты на материал можно назвать бесполезными.

Повышенная огнестойкость материала должна быть подтверждена свидетельством установленного образца ФОТО: stroi.com

Сложности самостоятельного изготовления

Обеспечить качественное самодельное исполнение достаточно сложно. Есть риск, что материалы плохо склеятся между собой, что приведет к отслоению и значительному ухудшению эксплуатационных характеристик.

Основные сложности заключаются именно в прессовании изделия:

  1. Во-первых, добиться равномерного распределения нагрузки при соединении элементов ручным способом сложно. Вместо пресса некоторые используют механические захваты. Такой метод позволяет достичь нужного давления – 0,3 кг/кв. м. Высота «пирамиды» из панелей во время прессования не должна превышать 1,2 м.
  2. Во-вторых, скорость высыхания клея требует от исполнителя быстроты и точности действий. Некоторые домашние умельцы пытаются увеличить период полимеризации состава, понизив температуру и повысив влажность в помещении.

Технология сборки сэндвич-панелей достаточно проста, особых навыков и умений не потребуется. А вот наличие оборудование существенно улучшит качество изделий.

Как самому сделать сэндвич-панели

Технологию изготовления сэндвич-панелей нельзя назвать сложной. Однако она имеет некоторые нюансы, несоблюдение которых может свести на нет все старания. Определенная сложность самостоятельного изготовления заключается в отсутствии специального оборудования – пресса.

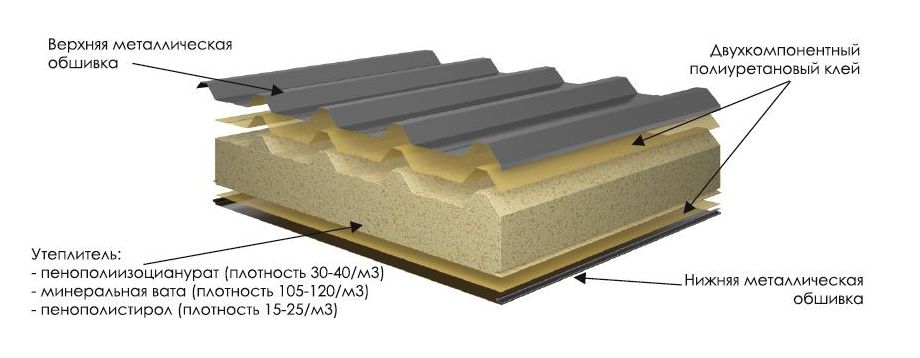

Выбор утеплителя и наружного слоя

Вид облицовки зависит от специфики применения. Как правило, собственноручно собранные термопанели задействуют в частном домостроении. Для работы используют древесные плиты ОСП толщиной 9 мм.

Сделать самостоятельно сэндвич-панели из профнастила крайне сложно. Здесь не обойтись без оборудования для работы с металлом и агрегата для прессовки готовых изделий.

При выборе теплоизоляции предпочтение отдают пенопласту или пенополистиролу

Важно грамотно рассчитать толщину утеплителя, отталкиваясь от специфики возводимого здания и климатических особенностей региона. Габариты листов определяют по размерам будущего строения

Необходимо спланировать расстановку панелей так, чтобы минимизировать трудозатраты на раскрой и избежать отходов.

Требования к клеевому составу

Для изготовления термоплит понадобится полиуретановый клей. В условиях массового производства используют два типа состава:

  • двухкомпонентный – полимеризация происходит при контакте полиольного и изоционатного компонента, перед применением клей требует подготовки;
  • однокомпонентный – затвердевает в процессе взаимодействия с воздухом.

В домашних условиях используют последний вариант. Однокомпонентный состав практичней в применении и не уступает по адгезивным качествам двухкомпонентному собрату.

Клей для сборки самодельных панелей должен соответствовать следующим требованиям:

  • сохранение качеств на протяжении всего срока эксплуатации;
  • влагостойкость;
  • экологическая безопасность – в составе не должны присутствовать токсичные компоненты;
  • стойкость к температурным колебаниям – сохранение свойств в условиях от -40°С до +50°С.

Сборка сэндвич-панелей: пошаговый инструктаж

Перед тем как приступить к изготовлению, необходимо подготовить рабочую зону – место очистить от мусора. Выполнять сборку можно на невысоком столе или соорудить помост на ровном полу.

Этапы сборки сэндвич-панелей своими руками:

  1. Уложить первый каркасный лист и покрыть его клеем. Состав распределяют равномерно, используя резиновый зубчатый шпатель или распылитель.
  2. Разместить утеплитель. Работы проводят достаточно быстро, пока клеевой состав не высох.
  3. Внутренний слой промазать клеем.
  4. Наружную облицовку уложить на теплоизоляционный материал.

Далее продолжают изготовление – на собранную панель укладывают следующие листы, придерживаясь описанной технологии. Между плитами размещают слой бумаги.

При работе следует придерживаться следующих правил:

  • время на распределение клея ограничено – не более 10 минут, иначе состав застынет, и слои не склеятся между собой;
  • процесс полимеризации сопровождается вспениванием – в это время надо выполнить сжатие заготовок, необходимое усилие – около 18 т;
  • время выдержки под прессом – около 3 часов;
  • к срезке кромок и подготовке замковых соединений приступают после полного высыхания панелей – не ранее чем через сутки.

Для работы желательно привлечь помощника. Вдвоем проще укладывать большие листы материалов и можно сократить время на нанесение клея.

Создание замкового соединения

В условиях производства замки делают автоматическим путем во время прессования изделий. Ручное оборудование такого функционала не имеет, но можно разработать замковую систему своими руками. С одного торца плиты нужно прикрепить деревянный брусок, а с другого – вырезать теплоизоляционный материал. Глубина выемки должна соответствовать толщине вставки.

Варианты стеновых конструкций из сэндвич-панелей поэлементной сборки Металл Профиль

Стеновые сэндвич-панели, представляют собой уникальный, высокотехнологичный, современный строительный материал. С появлением такого материала стало возможным возводить стеновые конструкции жилых домов, промышленных объектов и общественных сооружений в максимально короткие сроки.

Конструкция стеновых сэндвич-панелей состоит из основных элементов:

  • Основы,
  • утеплителя,
  • гидро–ветрозащиты,
  • наружной облицовки.

Под термином – «Основа стеновых сэндвич-панелей», подразумевают сэндвич-профиль. Такой профиль изготовлениз стали толщиной 0,7, 0,8 и 1 мм, обработанной специальным образом. Сталь может быть покрыта полимером, который исполняет роль дополнительной защиты от коррозии.

В качестве утеплителя в стеновых сэндвич-панелях допустимо использование минеральной ваты на основе стекловолокна или базальтового волокна. Для наружного облицовочного слоя применяют разнообразные материалы:

  • профнастил,
  • керамогранит,
  • стальной сайдинг,
  • фасадные кассеты.

При выборе материала, который планируется использовать для облицовочного слоя в сэндвич-панелях, необходимо учитывать теплотехнические характеристики и то, где именно вы намерены использовать сэндвич-панели.

Компания Металл Профиль осуществляет производство трех видов стеновых сэндвич-панелей поэлементной сборки, которые предназначены для максимально эффективного использования в различных климатических зонах:

  • Вариант Юг,
  • Вариант Центр,
  • вариант Север (Арктика).

Элементы конструкции:

1. Сэндвич-профиль

2. Колонна каркаса

3. Фасадная облицовка

4. Теплоизоляция

5. Терморазделяющая полоса

6. Жесткая теплоизоляция

7. Саморез с упором

8. Элемент усиления

9. Акустический сэндвич-профиль

10. Пароизоляционная пленка

Характеристики покупных стройматериалов

Производители выпускают кровельные и стеновые панели. Первые оснащены замками «внахлест» для улучшения герметичности стыков, вторые – соединениями «шип/паз» и фальцевыми замками.

Стандартные габариты панелей:

  • ширина – 1185 мм;
  • длина – 1-12 м;
  • толщина – 50-300 мм.

Значительную роль при выборе термопанелей играет именно толщина. Чем больше этот показатель, тем выше энергосберегающие и прочностные характеристики материала.

В регионах с умеренным климатом при возведении домов и зданий промышленного назначения используют сэндвич-панели толщиной 120 мм, в местности с суровыми зимами – 150 мм.

Список источников

  • www.roofos.ru
  • homius.ru
  • sendwichpanel.ru
  • KrepezhInfo.ru
  • Pro-karkas.ru
  • HouseChief.ru
  • all-for-remont.ru

Похожие статьи

Комментировать
0
122 просмотров

Если Вам нравятся статьи, подпишитесь на наш канал в Яндекс Дзене, чтобы не пропустить свежие публикации. Вы с нами?

Adblock
detector
