Подборка мультиметров и тестеров с инверсным ebtn дисплеем (с aliexpress)

Тестирование АЦП

Прежде чем говорить о ремонте, необходимо провести проверку. Простым способом тестирования АЦП на пригодность к дальнейшей эксплуатации является прозвонка его выводов с использованием заведомо исправного мультиметра того же класса. Отметим, что для такой проверки не подходит случай, когда второй мультиметр неправильно показывает результаты измерений.

При подготовке к работе прибор переводится в режим «прозвонки» диодов, а измерительный конец провода в красной изоляции подсоединяется к выводу микросхемы «минус питания». Вслед за этим чёрным щупом последовательно касаются каждой из её сигнальных ножек.

Так как на входах схемы имеются защитные диоды, включённые в обратном направлении, после подачи прямого напряжения от стороннего мультиметра они должны открыться.

Факт их открытия фиксируется на дисплее в виде падения напряжения на переходе полупроводникового элемента. Аналогично проверяется схема при подключении щупа в чёрной изоляции к контакту 1 (+ питания АЦП) с последующим касанием всех остальных выводов. При этом показания на экране дисплея должны быть такими же, как в первом случае.

При смене полярности подключения второго измерительного прибора его индикатор всегда показывает обрыв, поскольку входное сопротивление рабочей микросхемы достаточно велико.

При этом неисправными будут считаться выводы, в обоих случаях показывающие конечное значение сопротивления. Если при любом из описанных вариантов подключения мультиметр показывает обрыв – это с большой вероятностью свидетельствует о внутреннем обрыве схемы.

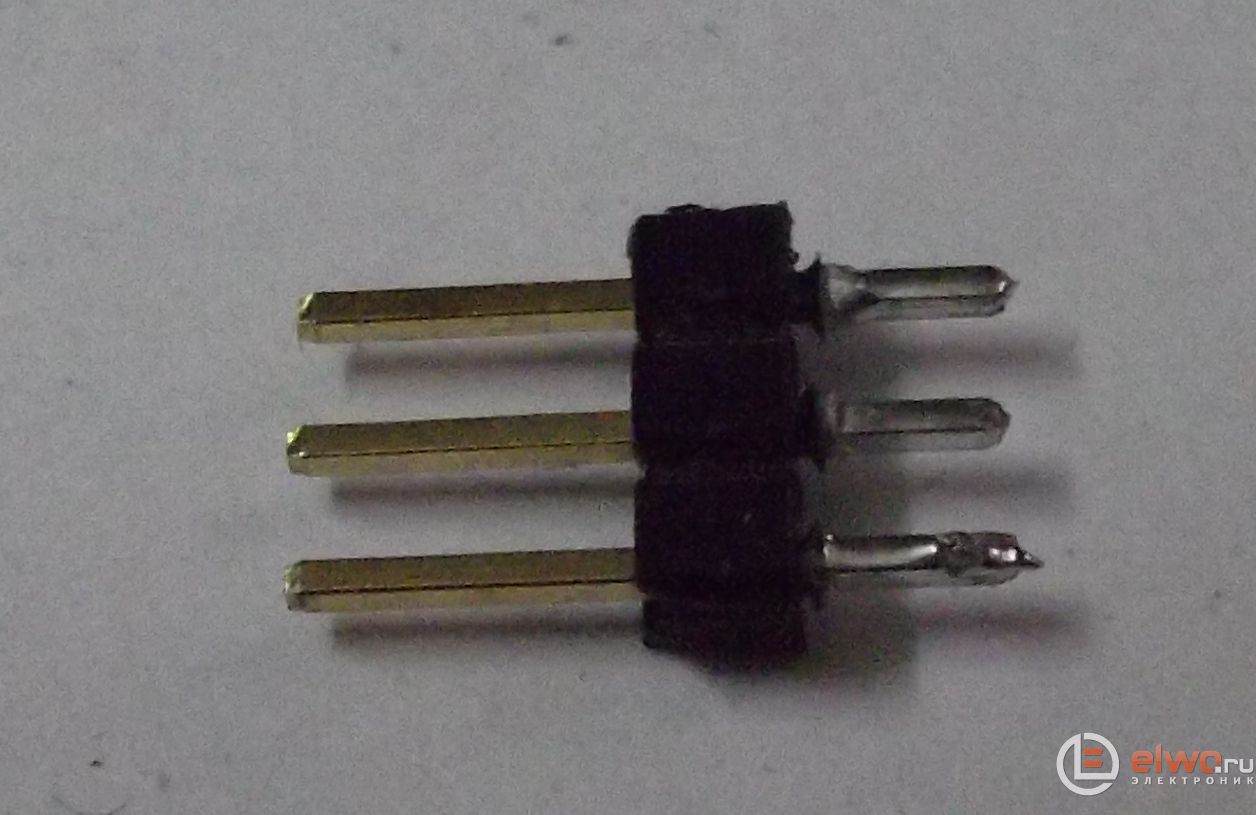

Изготовление переходника

Для калибровки воспользовался пленочным конденсатором. Далее захотел сделать переходник для подключения выводных деталей. Выпаял три пина с материнской платы, как на фото ниже:

У меня был в наличии набор цветных проводков с крокодилами с обоих концов, заказанный ранее на Али экспресс. Взял и обрезал крокодилы с одного конца, зачистил и подпаял проводки к пинам. Аккуратно упаковал в термоусадку во избежание замыкания, и залил получившийся разъем термоклеем для придания прочности. Так выглядел разъем после изготовления:

Длина проводков позволяет удобно подключаться к выводам проверяемой детали. Так выглядел готовый переходник:

Также в интернете существуют модификации прибора с частотомером, генератором частоты, проверкой энкодера, тестированием стабилитронов, и другими расширенными возможностями. В выложенной в архиве прошивке (у меня залита такая-же) эти возможности предусмотрены, но только после апгрейда прибора. Их можно не задействовать. Для использования расширенных функций, придется перерезать дорожки и паять детали навесом. Я решил, что мне пока будет достаточно функционала прибора в настоящем виде. На всякий случай, приведу одну из скачанных мной схем, расширения функционала прибора с поддержкой энкодера:

В данном приборе используется подключение дисплея strip grid, на случай если кто-либо захочет продолжить поиск информации в интернете, по апгрейду прибора. Фьюзы при перепрошивании изменять не нужно. Так выглядит меню после перепрошивания:

В заключение можно посмотреть видео работы прибора.

Знакомимся с тестером

Первым делом вкратце расскажем Вам, что находится на передней панели измерительного прибора и какими функциями можно пользоваться при работе с тестером, после чего расскажем, как измерить сопротивление, силу тока и напряжение в сети. Итак, на лицевой стороне цифрового мультиметра находятся следующие обозначения:

• OFF – тестер выключен;
• ACV – переменное напряжение;
• DCV – постоянное напряжение;
• DCA – постоянный ток;
• Ω — сопротивление;

Наглядно увидеть внешний вид электронного тестера спереди Вы можете на фото:

Наверное, Вы сразу же обратили внимание на 3 разъема для подключения щупов? Так вот тут нужно сразу же Вас предупредить о том, что необходимо перед измерениями правильно подсоединить щупальца к тестеру. Черный провод всегда подключается к выходу с маркировкой COM

Красный по ситуации: для того чтобы проверить напряжение в сети, силу тока до 200 мА либо сопротивление – необходимо пользоваться выходом «VΩmA», если нужно замерить величину тока свыше 200 мА, обязательно вставьте красный щуп в гнездо с обозначением «10 ADC». Если Вы не учтете данное требование и будете использовать разъем «VΩmA» для измерения больших токов, мультиметр быстро выйдет из строя т.к. сгорит плавкий предохранитель!

Существуют также приборы старого образца – аналоговые или как их еще принято называть – стрелочные мультиметры. Модель со стрелкой уже практически не используется, т.к. такая шкала имеет более высокую погрешность и к тому же замерять напряжение, сопротивление и силу тока по стрелочному табло менее удобно.

Если же Вы интересуетесь, как пользоваться стрелочным мультиметром в домашних условиях, сразу же рекомендуем просмотреть наглядный видео урок:

Учимся работать с аналоговой моделью

О том, как пользоваться более современной цифровой моделью тестера, мы подробнее поговорим далее, рассмотрев пошаговые инструкции в картинках.

Неполадки в круговом переключателе

Ремонт потребуется, если возникли неисправности, связанные с пропаданием контакта в круговом галетном переключателе. Это проявляется не только в том, что не включается мультиметр, но и в невозможности получить нормальное соединение без сильного нажатия на галетник. Объясняется это тем, что в дешёвых китайских мультиметрах контактные дорожки редко покрываются качественной смазкой, что приводит к их быстрому окислению.

При эксплуатации в пыльных условиях, например, они через какое-то время загрязняются и теряют контакт с переключающей планкой. Для ремонта этого узла мультиметра достаточно удалить из его корпуса печатную плату и протереть контактные дорожки ваткой, смоченной в спирте. Затем на них следует нанести тонкий слой качественного технического вазелина.

В заключении отметим, что при обнаружении заводских «непропаев» или замыканий контактов в мультиметре следует устранить эти недоработки, воспользовавшись низковольтным паяльником с хорошо отточенным жалом. В случае отсутствия полной уверенности в причине поломки прибора следует обратиться к специалисту по ремонту измерительной техники.

Неполадки в АЦП

Обследование и ремонт неработающего мультиметра, неисправность которого не связана с уже рассмотренными случаями, рекомендуется начинать с проверки напряжения 3 Вольта на питающей шине АЦП. При этом в первую очередь необходимо убедиться в том, что отсутствует пробой между питающим выводом и общей клеммой преобразователя.

Пропадание элементов индикации на экране дисплея при наличии питающего преобразователь напряжения с большой долей вероятности свидетельствует о повреждении его схемы. Такой же вывод можно сделать и при выгорании значительного количества схемных элементов, расположенных поблизости от АЦП.

Назначение

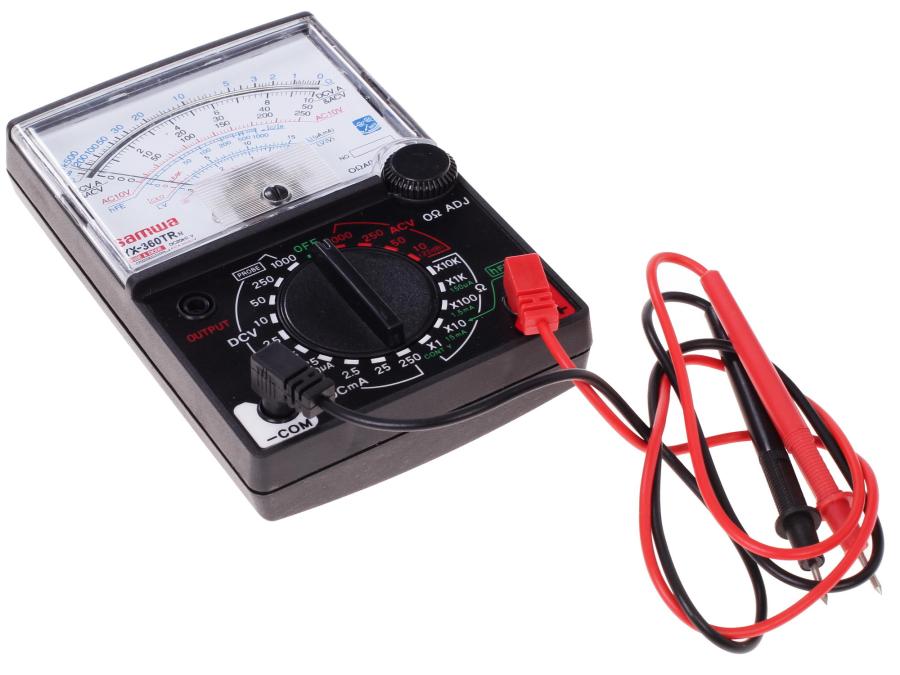

Стрелочный тестер – это аналоговый прибор, состоящий из стрелочного микроамперметра, набора резисторов и шунтов. Другое его название – авометр (ампер+вольт). Изначально мультиметры выполняли только три функции, измеряли напряжение, ток и сопротивление. Затем набор функций был расширен.

При измерении напряжения к микроамперметру последовательно подсоединяют резисторы большого номинала, для определения тока параллельно к нему подсоединяется шунт, резистор с малым сопротивлением.

При измерениях переменного тока и напряжения дополнительно подключаются диоды для выпрямления входного сигнала. Дополнительные резисторы и шунты имеют высокую точность номинала, так как от этого зависит погрешность стрелочного мультиметра.

Классический советский стрелочный тестер – это модель Ц4352. У него широкий диапазон измерения напряжения (до 1200В), тока (до 15А) и сопротивления (до 5МОм).

Причем этот мультиметр может измерять характеристики как постоянного, так и переменного тока. Сегодня выпускают его модификации, которые пользуются спросом.

Описание

Принцип действия приборов основан на преобразовании входных электрических сигналов в цифровую форму с помощью АЦП, дальнейшей его обработке микропроцессором и последующем отображении результата измерений на цифровом индикаторе.

Приборы являются однопредельными.

Основные узлы приборов: входной делитель, входной трансформатор тока, АЦП, микроконтроллер, три четырехразрядных светодиодных цифровых индикатора, единичные светодиодные индикаторы, кнопку переключения режимов измерения источник питания с гальванической развязкой.

Конструктивно приборы выполнены в пластмассовых корпусах двух типов: для щитового (Щ1) и настенного (Н) крепления. На лицевой панели размещены цифровые индикаторы и кнопка переключения режимов измерения.

Клеммы для подключения к сети и к источнику питания у прибора для щитового крепления расположены на задней панели, а у прибора для настенного крепления – внутри герметичного корпуса с подключением монтажных проводов через резиновые герметичные вводы.

Фотографии общего вида приборов приведены на рисунках 1 и 2.

Общий вид приборов в корпусе Щ1    Общий вид приборов в корпусе Н

Рисунок 1    Рисунок 2

Приборы изготавливается в нескольких вариантах исполнений, отличающихся друг от друга конструкцией корпуса.

Информация о варианте исполнения указана в коде условного обозначения прибора:

ИМС-Ф1.Щ1 – прибор в корпусе щитового крепления типа Щ1;

ИТС-Ф1.Н – прибор в корпусе настенного крепления типа Н.

Буква «С», добавляемая в конце кода условного обозначения прибора, обозначает расширенный диапазон рабочих температур окружающего воздуха (от минус 40 до плюс 50 °С).

Для расширения пределов измерений приборы могут использоваться с внешним трансформатором тока с номинальным вторичным током 5 А. При этом требуемый коэффициент трансформации устанавливается программно.

Для предотвращения несанкционированного доступа к внутренним частям приборов винты крепления корпуса пломбируются.

Измеритель индуктивности для мультиметра

Несмотря на то, что определять индуктивность при работе с электроникой приходится редко, это все же иногда необходимо, а мультиметры с измерением индуктивности найти достаточно трудно. В данной ситуации поможет специальная приставка к мультиметру, позволяющая измерить индуктивность.

Зачастую для подобной приставки используется цифровой мультиметр установленный на измерение напряжения с порогом точности измерения в 200 мВ, который можно приобрести в любом магазине электро и радиоаппаратуры в готовом виде. Это позволит сделать простую приставку к цифровому мультиметру.

Измеряем напряжение

Чтобы самостоятельно измерить напряжение в цепи, необходимо первым делом перевести переключатель в нужное положение. В сети с переменным напряжением (к примеру, в розетке) стрелочка переключателя должна находиться в положении ACV. Щупы нужно подключить к гнездам COM и «VΩmA». Далее выберите примерный диапазон напряжения в сети. Если на данном этапе возникли трудности, лучше установите переключатель на самом большом значении – к примеру, 750 Вольт. Далее, если на табло высветится меньшее напряжение, можно перевести переключатель на более низкую ступень: 200 либо 50 Вольт. Таким образом, уменьшая уставку до более подходящей Вы сможете определить наиболее точное значение. В сети с постоянным напряжением использовать мультиметр нужно таким же образом. Обычно в последнем случае переключатель лучше всего ставить на отметку 20 Вольт (к примеру, при ремонте электрики автомобиля).

Очень важный нюанс, о котором Вы должны знать – подключать шупальца к цепи нужно параллельно, как показано на картинке:

Вот по такой методике нужно пользоваться мультиметром для определения постоянного и переменного напряжения в электрической цепи. Как Вы видите, ничего сложного нет, главное – не дотрагиваться руками до оголенных частей щупальцев, иначе поражения электрическим током на избежать. Кстати, в качестве индикатора напряжения можно также использовать индикаторную отвертку!

Схема тестера

Китайцы заливают в прибор свою прошивку, которую защищают от копирования, но прибор можно спокойно перешить прошивкой от автора прибора, и их дальнейшими модификациями. В том числе и русифицированной прошивкой, один из вариантов русифицированной прошивки выложил в прикрепленном архиве. Для перепрошивания микроконтроллера, на плате выведены шесть отверстий, куда можно спокойно подпаяться МГТФ-ом, и подключить программатор. Распиновка разъема приведена на принципиальной схеме, дальше можно сориентироваться относительно контактов земли и + 5 вольт. Прибор сделан на микроконтроллере AVR Mega 328P. Так выглядел мой прибор:

На обратной стороне платы расположены микроконтроллер и все остальные детали. На следующем фото изображен прибор, вид сзади:

После того как прибор пришел, возникла необходимость оформить его в корпусе. Как назло, под рукой не было ничего подходящего. На одном из интернет ресурсов, наткнулся на фото, изображающее использование в качестве корпуса, подкассетника от аудиокассеты. Выбирать было не из чего, и я решил повторить чужой опыт. Взял подкассетник, с помощью резака из ножовочного полотна, сделал необходимые вырезы:

Проблема была в том, что батарея крона, по ширине не помещалась в подкассетник, пришлось пойти на довольно колхозное решение, сделать батарею выступающей из корпуса. Если кто-нибудь захочет повторить мой опыт изготовления корпуса, хочу предупредить что оргстекло довольно хрупкий материал, и при малейшем не аккуратном действии при обработке, норовит пойти трещинами. Так выглядел тестер после сборки в корпусе:

Так-как по отзывам, данный прибор в режиме ожидания нехило потребляет заряд батареи, решено было поставить движковый микро переключатель в разрыв плюсового провода, идущего с батареи. Прибор после перепрошивания нуждается в простой калибровке, достаточно поставить две перемычки, между тремя выводами ZIF панельки, нажать на кнопку, после удалить их, дождаться сообщения Изоляция, нажать на кнопку, и поставить, следуя подсказке с экрана, конденсатор емкостью 100 нанофарад, между первым и третьим контактами прибора.

Описание

Мультиметры представляют собой портативные многофункциональные измерительные приборы, конструктивно выполнены в виде моноблока в защищенном корпусе, питающиеся от сети переменного тока. Мультиметры состоят из основных модулей: входные делители, блок нормализации сигнала, АЦП, микропроцессор, жидкокристаллический дисплей.

Принцип работы мультиметров заключается в преобразовании входного аналогового сигнала в цифровую форму АЦП с низким уровнем шумов, с последующей математической обработкой измеренных величин в зависимости от алгоритма расчета измеряемого параметра и отображении результатов на жидкокристаллическом дисплее. Для измерения значение напряжения и силы переменного тока в мультиметрах использованы детекторы среднеквадратических значений.

На передней панели мультиметров расположены: выключатель питания, жидкокристаллический дисплей, функциональные клавиши, входные разъемы. На задней панели мультиметров расположены: разъемы интерфейсов USB, LAN, GPID, предохранитель, вход внешнего запуска, клемма заземления, разъем сетевого кабеля.

Внешний вид мультиметров, место нанесения наклейки со знаком утверждения типа средств измерений представлены на рисунках 1 и 2. Схема пломбировки от несанкционированного доступа приведена на рисунке 3.

Различие мультиметров заключается в метрологических характеристиках при измерении напряжения постоянного тока, указанных в таблицах 2 и 3. Мультиметр 34465А является 6,5 разрядным, мультиметр 34470А 7,5 разрядным.

34465А

34470А

Таблица 1 – Идентификационные данные программного обеспечения мультиметров

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «высокий» по Р 50.2.077-2014.

Особенности конструкции

Главный элемент стрелочного мультиметра – это магнитоэлектрический измерительный механизм в микроамперметре. От его чувствительности зависят основные характеристики мультиметра.

Конструктивно он представляет собой два постоянных магнита с полюсными наконечниками. Между наконечниками с одинаковыми полюсами имеется цилиндрический зазор, в котором расположен стальной сердечник.

Фактически он плавает в магнитном поле, не касаясь ни одного магнита. В этом зазоре помещается алюминиевый каркас охватывающий сердечник по длине.

Очень тонкой проволокой наматывается обмотка на каркас. Она крепится к оси, которая соединяется растяжками или спиральными пружинками со стрелкой. Измеряемый стрелочным тестером ток подводится к катушке через них.

При прохождении тока по обмотке все витки ее будут испытывать действие электромагнитной силы. Общее воздействие всех сил создаст вращающий момент, который повернет катушку и вместе с ней стрелку. У постоянного магнита его индукция поля тоже постоянна, а число витков обмотки, ее размер и воздушный зазор для конкретного механизма известны.

Поэтому вращающий момент (сила отклонения) стрелки будет зависеть только от силы тока протекающего через катушку. Угол отклонения стрелки мультиметра будет зависеть от жесткости спиральных пружинок.

Вращающий момент должен уравновеситься встречным моментом спиральных пружинок, при этом стрелка замрет. Угол отклонения будет зависеть от силы тока. Поэтому стрелочные тестеры с магнитоэлектрическим механизмом имеют линейную шкалу.

Измерение напряжения и силы тока

Рассмотрим для примера стрелочный мультиметр m1015b, соответствующий всем стандартам безопасности. На лицевой стороне устройства расположен переключатель функций, настройка нуля, стрелка со шкалами, гнезда для подсоединения измерительных щупов.

Для измерения постоянного напряжения переключатель функций устанавливается в положение DCV. Измерительные щупы подключаются параллельно нагрузке, на которой будет измеряться напряжение.

Показания снимаются по черной шкале V.mA прибора. Если неизвестен диапазон сигнала, нужно выбрать самый большой, потом уже переходить на оптимальный для данного сигнала.

При замере переменного напряжения переключатель переводится в положение АCV. Все остальное делается так же, как и при замере постоянного напряжения.

Чтобы измерить ток, поворотный переключатель устанавливается в положение DCmA, в зависимости от диапазона значений силы тока. Начинают измерения с максимальной шкалы. Показания снимаются по черной шкале.

Обозначения на мультиметре

Каждый мультиметр состоит из дисплея (аналоговый – измерительной шкалы), многопозиционного переключателя, гнезд для подключения шнуров со щупами. В данной статье рассматривается мультиметр марки DT-830B DIGITAL.

Положением переключателя выбирается режим работы прибора:

1. – OFF – прибор выключен (на некоторых приборах для этого есть специальная кнопка);
2. – ACV – измерение переменного напряжения;
3. – DCV – измерение постоянного напряжения;
4. – ACA – измерение переменного тока;
5. – DCA – измерение постоянного тока;
6. – Ω – измерение сопротивления;
7. – hFE – измерение параметров транзисторов.

В данной модели не предусмотрено измерение переменного тока, поэтому сектора ACA у нее нет.

Описание

Принцип действия машин основан на измерении нагрузки, приложенной к испытываемому образцу, при помощи датчика силы в электрический сигнал, изменяющийся пропорционально этой нагрузке. Приложенная нагрузка, создаваемая машинами, деформирует испытуемый образец, при этом производиться измерение значения величины этой нагрузки и соответствующей ей величины деформации образца.

Конструктивно машины состоят из устойчивого основания, на котором установлена подвижная консоль с закреплённым датчиком силы. Модификации машин -xt оснащены пультом управления с сенсорным экраном.

В свою очередь, подвижная консоль перемещается при помощи ходового винта, который получает движение от регулируемого электропривода. В процессе проведения измерений, испытываемый образец закрепляют между двух захватов (приспособлений) в режиме растяжения или устанавливают между приспособлениями в зависимости от вида испытания в режиме сжатия. При этом неподвижный захват крепится на основании, а подвижный захват крепится на измерительной ячейке. Перемещение подвижной консоли вызывает воздействие на образец, а, следовательно, его деформацию вплоть до разрушения.

Внешний вид испытательных машин представлен на рисунках 1, 2 и 3.

Рис 3. Внешний вид машин Multitest 2,5-xt

Рис 2. Внешний вид машин Multitest 2,5-i

Измерительные ячейки и пульт управления представляют собой микропроцессорные устройства, которые осуществляют прием и обработку информации от датчиков. На задней панели стойки расположен разъём интерфейса RS232 для подключения измерительной ячейки и пульта управления к персональному компьютеру.

Машины выпускаются в 7 модификациях, отличающихся наибольшим пределом измерения. При этом машины с наибольшими нагрузками до 5,0 кН включительно – 4 модификации, выпускаются в одноколонном исполнении, а машины с наибольшими нагрузками 10, 25 и 50 кН выпускаются в двухколонном исполнении. Технические характеристики модификаций машин представлены в таблице 2.

Визуально обнаруживаемые дефекты (заводской брак)

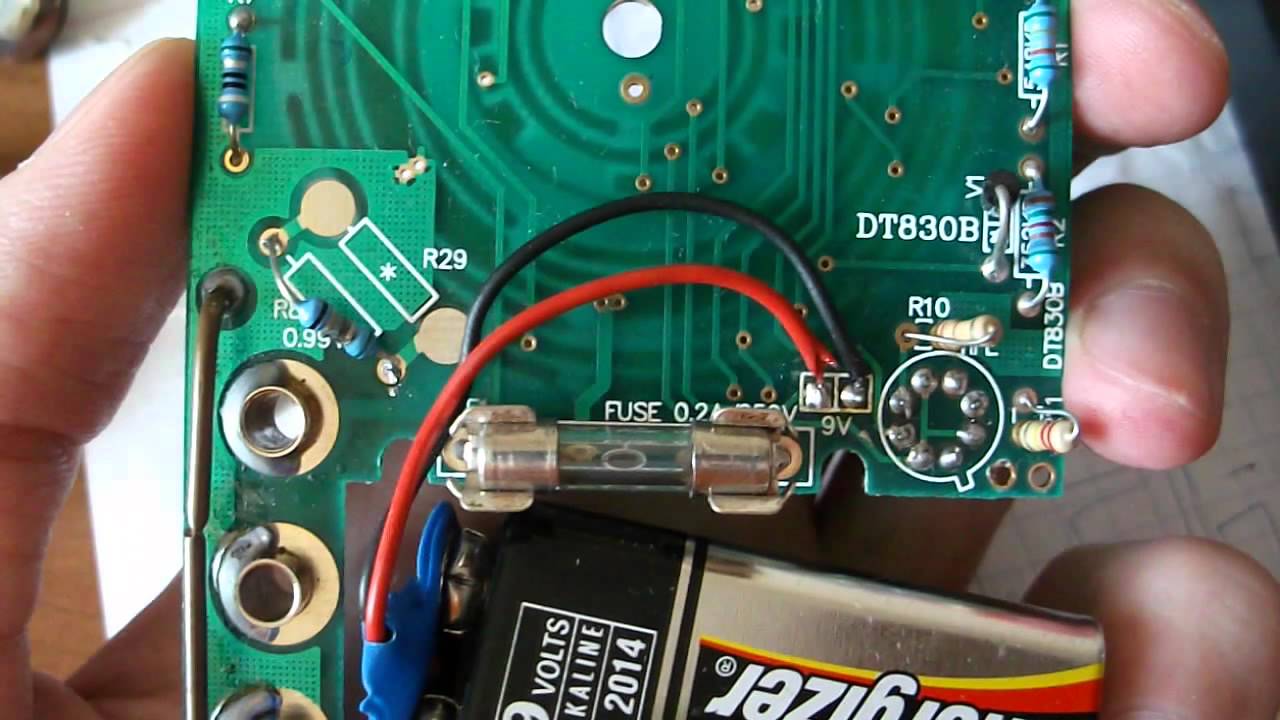

Проверить исправность прибора на начальной стадии ремонта удобнее всего путём осмотра его электронной схемы. Для данного случая разработаны следующие правила поиска неисправностей:

необходимо тщательно обследовать печатную плату мультиметра, на которой могут иметься хорошо различимые заводские недоработки и ошибки;
особое внимание должно уделяться наличию нежелательных замыканий и некачественной пайки, а также дефектам на выводах по краям платы (в районе подключения дисплея). Для ремонта придется применить пайку;
заводские ошибки чаще всего проявляются в том, что мультиметр показывает не то, что он должен по инструкции, в связи с чем его дисплей обследуется в первую очередь.. Если мультиметр выдает неправильные показания во всех режимах и микросхема IC1 нагревается, то надо осмотреть разъемы для проверки транзисторов

Если длинные выводы замкнулись, то ремонт будет заключаться всего-навсего в их размыкании

Если мультиметр выдает неправильные показания во всех режимах и микросхема IC1 нагревается, то надо осмотреть разъемы для проверки транзисторов. Если длинные выводы замкнулись, то ремонт будет заключаться всего-навсего в их размыкании.

В общей же сложности визуально определяемых неисправностей может набраться достаточное количество. С некоторыми из них вы можете ознакомиться в таблице и затем устранить своими руками. (по адресу: http://myfta.ru/articles/remont-multimetrov.) Перед ремонтом необходимо изучить схемы мультиметра, которая обычно дается в паспорте.

Настройка измерителя индуктивности

Для того чтобы откалибровать приставку для измерения индуктивности понадобятся несколько индукционных катушек с известной индуктивность (например, 100 мкГн и 15 мкГн).

Катушки по очереди подключаются к приставке и, в зависимости от индуктивности, движком подстроечного резистора на экране мультиметра выставляется значение 100,0 для катушки на 100 мкГн и 15 для катушки на 15 мкГн с точностью 5%.

По такому же методу устройство настраивается и в других диапазонах. Важным фактором является то, что для точной калибровки приставки необходимы точные значение тестовых катушек индуктивности.

Альтернативным методом определения индуктивности является программа LIMP. Но этот способ требует некоторой подготовки и понимания работы программы.

Но как в первом, так и во втором случае точность подобных измерений индуктивности будет не очень высока. Для работы с высокоточным оборудованием данный измеритель индуктивности подходит плохо, а для домашних нужд или для радиолюбителей будет отличным помощником.

Разновидности мультиметров

Мультиметры бывают аналоговыми и цифровыми. Они отличаются функциями, точностью измерений и качеством.

В аналоговом мультиметре результаты измерений показывает стрелка по измерительной шкале. Работать с таким прибором не совсем удобно – не привыкшему человеку трудновато разобраться во всех шкалах.

Кроме этого, стрелочный мультиметр при измерениях нужно держать в зафиксированном положении, иначе стрелка будет «скакать».

В цифровом мультиметре результаты измерений выводятся на жидкокристаллический экран в виде цифровых значений. Благодаря этому исключаются ошибки при снятии показаний прибора, а также обеспечивается простота использования прибора. Именно поэтому цифровые мультиметры являются самыми популярными и распространенными.

Стоимость мультиметров может быть различной: от 10 у.е. и выше. Она зависит от качества, параметров (точности измерения) прибора, а также от количества выполняемых ним функций.

Независимо от стоимости, каждой моделью мультиметра поддерживаются стандартные функции: измерение напряжения, тока и сопротивления.

Практически все мультиметры имеют одинаковое расположение органов управления. В центре прибора находится круговой многопозиционный переключатель, с помощью которого переключаются измеряемые параметры и пределы их измерений. Для удобства разбитые на сектора параметры обведены линиями.

Неполадки, связанные с проверкой сопротивлений

В данном режиме характерные неисправности, как правило, проявляются в измерительных диапазонах до 200 и до 2000 Ом. При попадании на вход постороннего напряжения, как правило, сгорают резисторы под обозначениями R5, R6, R10, R18, а также транзистор Q1. Кроме того, нередко пробивается и конденсатор C6. Последствия воздействия постороннего потенциала проявляются следующим образом:

1. при полностью «выгоревшем» триоде Q1 при определении сопротивления мультиметр показывает одни нули;
2. в случае неполного пробоя транзистора прибор с разомкнутыми концами должен показывать сопротивление его перехода.

В других режимах измерения этот транзистор замкнут накоротко и поэтому влияния на показания дисплея не оказывает.

При пробое C6 мультиметр не будет работать на измерительных пределах 20, 200 и 1000 Вольт (не исключён и вариант сильного занижения показания).

Технические характеристики

Диапазон измерений напряжения переменного тока, В Значение единицы младшего разряда, В Диапазон измерений силы переменного тока при непосредственном подключении, А

Диапазон измерений силы переменного тока при подключении через внешний трансформатор тока (номинальный вторичный ток 5 А), А Значение единицы младшего разряда, А

Коэффициенты трансформации внешнего трансформатора тока (номинальный вторичный ток 5 А)

1, 2, 3, 30, 40,

4, 6, 8, 60, 80,

от 40 до 400

0,1

от 0,02 до 5

от 0,02 до 1000

0,001

10, 15, 16, 20, 100, 120, 200

Диапазон измерений активной (реактивной, полной) мощности при непосредственном подключении, кВт (квар, кВ-А)

от 0,020 до 2

Диапазон измерений активной (реактивной, полной) мощности при подключении через внешний трансформатор тока (номинальный вторичный ток 5 А), кВт (квар, кВ-А)

от 0,020 до 400 0,001 от 0 до 1 0,001

от 47 до 63 0,01

от 47 до 63

Значение единицы младшего разряда, кВт (квар, кВ-А)

Диапазон измерений коэффициента мощности (cos ф)

Значение единицы младшего разряда Диапазон измерений частоты, Гц Значение единицы младшего разряда, Гц Рабочая область частот, Гц Пределы допускаемой основной приведенной погрешности измерения параметров электрических величин не превышают значений, приведенных в таблице 2.

За нормирующее значение при определении приведенной погрешности принимается верхнее значение диапазона измерений.

Пределы допускаемой дополнительной приведенной погрешности измерения параметров электрических величин, вызванной изменением температуры окружающего воздуха от нормальной не превышают 0,5 предела допускаемой основной приведенной погрешности на каждые 10 °С изменения температуры.

Напряжение питания переменного тока, В    от 90 до 264

Частота напряжения питания, Гц    от 47 до 63

Габаритные размеры (длина X ширина X высота), мм:

–    для исполнения Щ1    96*96*70

–    для исполнения Н    130*105*65 Масса, не более, кг 0,5

В соответствии с ГОСТ 14254-96 степень защищенности приборов от воздействия окружающей среды IP44 в корпусе для настенного крепления и IP54 со стороны передней панели в корпусе для щитового крепления.

Нормальные условия применения:

–    закрытые взрывобезопасные помещения без агрессивных паров и газов;

–    температура окружающего воздуха, °С    20 ± 5

–    относительная влажность воздуха, %    до 80

–    атмосферное давление, кПа    от 84,0 до 106,7 Рабочие условия применения:

–    закрытые взрывобезопасные помещения без агрессивных паров и газов;

–    температура окружающего воздуха, °С    от минус 20 до плюс 50

(по спецзаказу от минус 40)

–    относительная влажность воздуха, %    до 90 без конденсации

(при температуре до + 30 °С)

–    атмосферное давление, кПа    от 84,0 до 106,7 Средняя наработка на отказ, не менее, ч 100000 Средний срок службы, не менее, лет 10

Сборка платы приставки

Собрать приставку-тестер к мультиметру для измерения индуктивности можно без особых проблем в домашних условиях, обладая базовыми знаниями и навыками в области радиотехники и пайки микросхем.

В схеме платы можно применять транзисторы КТ361Б, КТ361Г и КТ3701 с любыми буквенными маркерами, но для получения более точных измерений лучше использовать транзисторы с маркировкой КТ362Б и КТ363.

Эти транзисторы устанавливаются на плате в позициях VT1 и VT2. На позиции VT3 необходимо установить кремневый транзистор со структурой p-n-p, например, КТ209В с любой буквенной маркировкой. Позиции VT4 и VT5 предназначены для буферных усилителей.

Подойдет большинство высокочастотных транзисторов, с параметрами h21Э для одного не меньше 150, а для другого более 50.

Для позиций VD и VD2 подойдут любые высокочастотные кремневые диоды.

Резистор можно выбрать МЛТ 0,125 или аналогичный ему. Конденсатор С1 берется с номинальной емкостью 25330 пФ, поскольку он отвечает за точность измерений и ее значение стоит подбирать с отклонением не более 1%.

Такой конденсатор можно сделать объединив термостабильные конденсаторы разной емкости (например, 2 на 10000 пФ, 1 на 5100 пФ и 1 на 220 пФ). Для остальных позиций подойдут любые малогабаритные электролитические и керамические конденсаторы с допустимым разбросом в 1,5-2 раза.

Проводу к «бананам» и «крокодилам» лучше взять короче, что бы уменьшить влияние их собственной индуктивности на показания замеров. В месте припаивания проводов к плате, соединение стоит дополнительно зафиксировать каплей термоклея.

При необходимости регулирования диапазона измерений на плату можно добавить разъем для переключателя (например, на три диапазона).

Подключение щупов

Щуп представляет собой металлический стержень с изолированной ручкой, он обеспечивает контакт между точкой измерения и мультиметром и соединяется с прибором проводом.

Кроме этого, можно изготовить дополнительный комплект щупов с наконечниками типа «крокодил» и увеличенной длиной провода – иногда это очень удобно.

Разъемы для щупов

Разъем, обозначенный значком заземления и надписью COM, является минусовым, общим или заземленным – смотря от того, что измеряется. Обычно к нему подключается черный провод.

Разъем, обозначенный как VΩmA, предназначен для измерения сопротивления, напряжения, а также тока, величиной не более 200 мА, иначе может сгореть предохранитель, а в худшем случае – сам прибор.

Разъем, подписанный надписью 10А или 10 ADC (иногда и больше) предназначен для измерения силы тока в диапазоне от 200 мА до 10 А (до указанного значения).
