Насадка штроборез на бытовую болгарку: назначение, конструкция, изготовление своими руками

Для чего предназначен штроборез по газобетону

Современные требования, предъявляемые к выполнению строительных работ, диктуют новый подход к прокладке внутренних коммуникаций:

• инженерных систем;
• водопроводных магистралей;
• отопительных труб;
• линий электрического питания.

Для прокладывания в стенах различных труб и кабелей обычно требуется штроборез – аппарат, цена которого будущих ремонтников приводит в скорбное недоумение

Каждый застройщик и владелец жилья желает разместить их внутри стен, улучшив, таким образом, эстетическое восприятие помещения. Для этого различными методами формируются пазы, которые строители называют штробами.

Используются различные инструменты для выполнения пазов:

• тяжелый молоток и обычное зубило. Применение требует значительных физических усилий;
• отбойный молоток. При работе создается повышенный уровень шума и высокая концентрация пыли;
• мощный перфоратор на базе дрели. Им сложно обеспечить равную ширину и глубину выполняемых штроб.

Штроборез по газоблоку, широко применяемый при ремонте жилья, позволяет:

• ускорить выполнение мероприятий, связанных с прокладкой коммуникаций;
• значительно сократить трудоемкость выполнения работ по штроблению пазов;
• сформировать каналы различной конфигурации на разных видах поверхностей;
• изменить ширину пазов, а также сформировать сложные каналы различной глубины;
• выполнить обеспыливание рабочей зоны, обеспечив при этом чистоту помещения;
• обеспечить одинаковую ширину и степень заглубления формируемых каналов.

Ручной инструмент имеет обычно изогнутую или просто прямую ручку

Какие рекомендации и советы учитывать при штроблении

Приступать к процедуре подготовки канавок в помещении можно сразу после изготовления самоделки. При пробивании штробы нужно учитывать один важный нюанс — работы следует проводить в помещении, где предварительно известны места расположения электропроводки. Если на пути инструмента встречается провод под напряжением, то итог такой встречи может привести к летальному исходу для мастера.

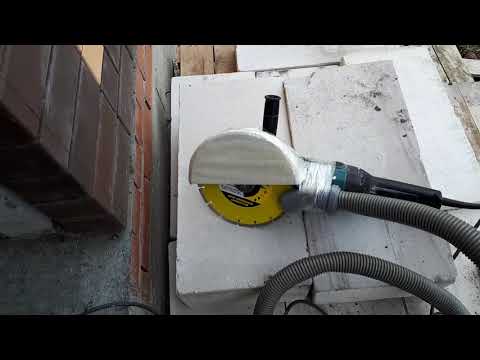

https://youtube.com/watch?v=xiicENnKEY4%3F

Проводить работы штробления как обычным штроборезом, так и болгаркой необходимо с учетом следующих советов и рекомендаций:

Проводить процедуры можно в вертикальном или горизонтальном направлениях
Штробить под наклоном можно в крайне редких случаях, когда следует выполнить обход декоративного элемента или коммуникаций
Горизонтальное штробление необходимо выполнять исключительно на расстоянии до 15 см от плиты перекрытия
Вертикальные канавки должны располагаться на минимальном расстоянии от дверей и окон 10 см
При проведении работ немаловажно учитывать и глубину канавки. Выбирать глубину необходимо в зависимости от типа коммуникаций, которые планируется закладывать в канавку, а также по толщине самой стенки

Если эта стена несущая, и является наружной, то глубина канавки не должна быть более 3 см
Ширина канавки также выбирается в зависимости от технологической задачи, но не рекомендуется превышать допустимый предел в 2,5-3 см

После укладки коммуникаций следует заделать канавку при помощи цементного раствора. Место расположения канавки следует сровнять со штукатуркой стены. Работы по штроблению рекомендуется проводить на этапе строительства и ремонта до того, как будет выполнено оштукатуривание стен.

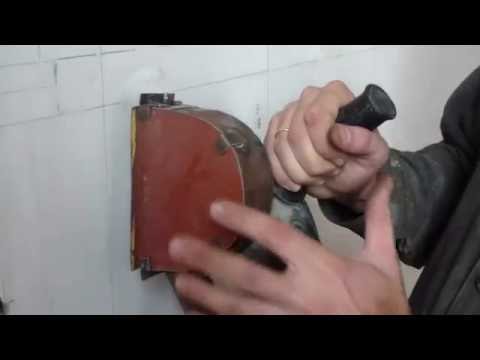

Штроборез по бетону из болгарки изготовить совсем не трудно, и если поставить себе такую цель, то достичь ее сможет каждый. Делая вывод о проделанной работе, нужно отметить, что при штроблении нужно делать перерывы, чтобы дать электроинструменту остыть. Если чехол не имеет соединителя для подключения пылесоса, то работы нужно проводить в респираторе. Очки необходимо надевать в любом случае, так как в глаз могут попасть различные мелкие частицы.

В зависимости от типа материала, который штробится, необходимо подбирать соответствующую скорость перемещения инструмента. Если на пути попадается арматура в бетонной стенке, то рекомендуется произвести ее распиливание абразивным кругом

Использовать штроборез по дереву необходимо с особой осторожностью, не забывая об обратном ударе

Публикации по теме

Лазерный уровень своими руками процесс изготовления

Как самому изготовить трубогиб дома из подручных материалов идеи инструкция и описание

Изготовление самодельных тисков или как сделать зажимной инструмент в домашних условиях

Делаем роликовые ножницы самостоятельно из подшипников

Применение других инструментов

При использовании молотка и зубила канавка выйдет неровной. Такой способ не требует финансовых затрат (не нужно приобретать электроинструменты). В этом случае канал придётся делать частями: наметить зубилом края борозды с углублением на 1−1,5 см и долбить по линии длины, отмеченной на схеме. После снятия слоя следует продолжать углубление штробы, пока не получится нужный размер.

Перфоратором такую же работу можно сделать за более короткий промежуток времени, но штробление тоже будет не совсем ровным. В этом случае нужно использовать бур и лопатку. По борозде сделать отверстия глубиной не более 25 мм на расстоянии 10−15 мм одна от другой. Лопаткой удалить ненужный материал.

При работе болгаркой стенки канала получаются ровные, но в помещении образуется очень много пыли. Лучшим вариантом будет применение алмазного диска, так как им удобно пользоваться при обработке кирпичной или бетонной стены.

По намеченным краям борозды производят параллельные надрезы по всей её длине. Ненужный материал, находящийся в канале, удаляют зубилом и молотком или с помощью перфоратора, оснащённого лопаткой.

Общие технологические сведения

При выполнении строительных и ремонтных работ в жилых и промышленных помещениях часто применяются штроборезы. Штроба (правильнее говорить штраба) представляет специальное углубление для укладки в строительных конструкциях (стенах, перекрытиях, штукатурном слое) коммуникаций. В зависимости от размеров коммуникационных желобов различают следующие виды штроб:

• узкие – для укладки сетей связи (шириной до 5 мм, глубиной до 10 мм);
• средней ширины – для укладки электропроводки (ширина до 15мм, глубина до 20 мм);
• широкие – для укладки коммуникаций водоснабжения, цепей питания сильнотокового электрооборудования, электропроводки в бронешлангах (размеры более 15мм*20 мм).

ГОСТ 21.201-2011 регламентирует обозначение борозд (так именуются штробы в документе) в конструкциях на строительных чертежах.

В строительстве штробы выполняются при помощи специальных инструментов:

• скарпель;
• зубило;
• перфоратор;
• штроборез.

Технологически штроборез может быть одно- и двухпильный. Для выполнения узких борозд достаточно однопильного штробореза с широким алмазным кругом. Для выполнения широких штроб применяются штроборезы с двумя кругами. Среднюю зону между канавками удаляют при помощи зубила или перфоратора.

С 80-х годов прошлого века в практике стал внедряться электроинструмент, в том числе и бытовой. Практически каждый хозяин квартиры или домовладения имеет электродрель, болгарку. В большинстве случаев это непрофессиональный электроинструмент. Штроборезы, в основном, выпускаются в профессиональном исполнении по следующим причинам:

• этот инструмент должен работать с твердыми строительными материалами (бетон, кирпич);
• инструмент с двумя алмазными кругами имеет двойную нагрузку;
• при работе с бетоном, кирпичом, штукатурным слоем образуется обильная строительная пыль, которая должна отводиться.

Некоторые домашние мастера в качестве штробореза используют обычную болгарку без переоборудования.

Это крайне опасно:

1. В качестве упора используется штатный защитный кожух. Его конструкция не надежна, соскальзывание в сторону может привести к травме.
2. Крепление отрезных кругов может быть не организовано должным образом, так как длина штатного места резьбового соединения мала.
3. Частицы, оторвавшиеся от строительной конструкции, могут травмировать органы зрения.

Без необходимого упора, направляющих, регулирования по глубине штробы, отсутствия отвода пыли такие работы будут выполнены некачественно. Простейший метод переоборудования можно использовать только для проведения штробирования легких строительных материалов (пеноблоки, штукатурка) на малых расстояниях или в углах помещений. В других случаях требуется переоборудование конструкции болгарки.

Виды

В зависимости от характера и способа работ, штроборезы подразделяются на ручные и электрические.

Ручной

Физические усилия человека позволяют выполнить канал и обеспечить укладку в него кабеля.

Конструкция ручного штробореза отличается простотой.

Это гнутая труба с приваренными ручками, имеющая рабочий инструмент в виде заточенной пластины.

Перед началом работы следует разметить местоположение штробы. Для получения прямолинейной канавки использовать направляющую в виде деревянной планки. После нанесения контура штробы, планка в работе больше не понадобиться. За несколько проходов получится ровная аккуратная канавка. При этом никакого шума и минимум пыли.

Порядок действий при работе ручным штроборезом:

1. наносится разметка согласно проекта инженерных коммуникаций;
2. режущую кромку совмещают с началом линии разметки;
3. одна из рук выполняет хват ручки, находящейся дальше от лезвия;
4. другая рука берется за ручку возле лезвия;
5. рука возле лезвия давит на него, другой рукой тянут штроборез вдоль линии разметки.

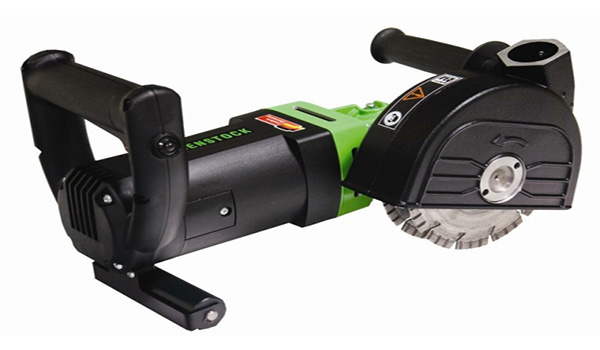

Электрический

Визуально они похожи на болгарку, но бросается в глаза наличие двух дисков.

Этот электроинструмент проделывает два параллельных реза, строительный материал между которыми удаляется с помощью адаптированного под ширину паза зубила.

Вначале работы также производится разметка штробы. Здесь необходимо учитывать смещение линии резов относительно края платформы, по которой ориентирована разметка. Наличие регулировки ширины и глубины канавки позволяет получать нужные размеры штробы.

Регулировка ширины паза штробореза производится заменой прокладочных шайб между кругами. Конструкция подвижной платформы дает возможность изменять глубину штробы.

Комплект рабочего инструмента состоит из двух кругов с алмазным напылением. От размера диаметра напрямую зависит глубина реза. В основном больше всего в быту используются круги от диаметра 150 мм до 230 мм. Круги с большим диаметром применяются в профессиональном варианте штробореза мощностью от 2 кВт. Чем больше круг, тем глубина реза выше.

Штроборез относится к категории опасных в эксплуатации электроинструментов, поэтому в конструкции присутствуют защитные элементы. При перегреве аппарата срабатывает система отключения, которая не даст его включить до полного остывания. Специальные муфты предотвратят заклинивание рабочих дисков.

Отличительным элементом конструкции штробореза является наличие защитного кожуха. Наличие двух дисков не только повышает скорость работы по штробообразованию, но и создает определенные неудобства. Это повышенный уровень шума и необходимость устранения большого количества мелких частиц и пыли. На кожухе присутствует патрубок с помощью которого производится подключение строительного пылесоса.

штроборез из болгарки своими руками .

Какие задачи решает электрический инструмент для борозд?

Лучший штроборез по бетону, конечно, электрический. Инструменты такого типа пригодны для изготовления борозд не только в кирпичных стенах, но также и в железобетонных, и даже каменных конструкциях. Согласитесь, справиться с этим вручную было бы невозможно. По конструкции такой инструмент напоминает угловую шлифовальную машину. Такой агрегат способен нарезать борозды при помощи дисков, диаметр которых около 150 мм. Диски закрепляются так же, как и на шлифмашинах.

При работе образуется большое количество пыли, и от нее нужно своевременно избавляться. Поэтому всегда вместе с данным инструментом необходимо параллельно работать и пылесосом. В основном, все современные модели инструмента оснащены дополнительно специальной системой, которая осуществляет подключение пылесоса прямо к бороздоделу. Это удобно, и хорошая помощь для откачки пыли

Важно при работе с данным инструментом иметь спецодежду: а это и очки, и респираторы, и наушники от шума

Есть электрические инструменты, специально предназначенные для бетона. Они отличаются имеющимися резиновыми валиками, которые облегчают передвижение инструмента по рабочей площади. Работа встроенного аппарата начинает движение электромотора вращающимся телом с несколькими резцами. Для удобства у инструмента приделаны держатели для рук. Часто при работе таким аппаратом нужны дополнительные инструменты, без которых не сделать работу правильно и качественно. Трудно справиться с работой в этом случае без уровня, линейки и карандаша для разметки.

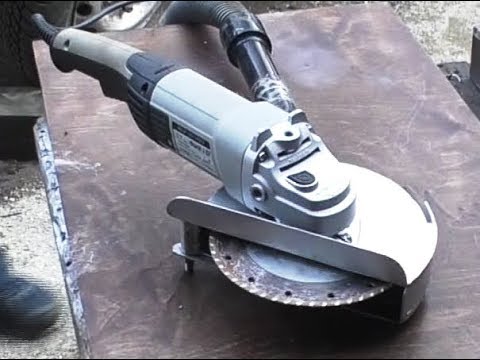

https://youtube.com/watch?v=YikOFzaEgF0

Штробление под кондиционер

Под устройство климат-контроля в помещении часто штробят бетонные стены панельного дома. Именно штроборез здесь неуместен. Лучше пользоваться болгаркой или перфоратором. Необходимо следить за процессом, чтобы не наткнуться на арматуру в несущих стенах (ведь именно во фронтальных панелях делают борозды под проводку). Если арматура будет повреждена, это приведет к ослаблению несущей конструкции. В дальнейшем возможны разрушения здания. Чтобы не наткнуться на арматуру, нужно обязательно использовать перед началом работ металлоискатель. Каналы под прокладку кабеля на кондиционер делают 6 см в ширину и 5 см в глубину.

Конструкция инструмента

Типовой штроборез включает в состав двигатель, корпус, редуктор со шпинделем, кожух для защиты оператора и другие вспомогательные элементы. К слову, основным рабочим элементом выступает именно алмазный круг, но это единственное, что роднит обычную насадку УШМ с бороздоделом. В данном случае работу осуществляет именно пара кругов одинакового формата. Пользователь, в свою очередь, может настраивать и глубину реза, и расстояние между дисками. Таким образом, конфигурация оснастки подгоняется под конкретные характеристики планируемого канала.

Есть и другое важное преимущество, которым отличается насадка-штроборез на болгарку. Конструкция инструмента предусматривает наличие специального патрубка, к которому может подключаться промышленный пылесос

В процессе работы система пылеудаления не позволяет образуемой пыли разлетаться по всему помещению, а собирает ее в специальный контейнер. А для получения качественного и ровного двойного реза конструкция оснащается специальными салазками, по которым рабочая часть плавно и без отклонений перемещается по намеченной линии.

Как сделать?

Создать штроборез-насадку самостоятельно – задача не очень сложная. Себестоимость такого устройства также является небольшой. Оно идеально подойдет для простых работ по дому, создания желобов. Насадка функциональна и проста в обращении. Прежде чем начинать создавать подобный узел своими руками, следует найти во Всемирной паутине подходящие чертежи. Создавая самодельную модель, нужно учитывать такие факторы:

• насадка-штроборез не будет работать с инструментом, мощность которого меньше 1,6 квт;
• диаметр диска должен быть не больше 182 мм, чтобы двигатель не перегревался.

Также при самостоятельном изготовлении узла будут необходимы:

• внешний защитный экран (он будет обеспечивать ход дисков в паз);
• опорный элемент (стальная пластина), который будет гарантировать ровное движение инструмента;
• внешний экран с раструбом, чтобы удалять механические микрочастицы;
• набор шайб для желоба;
• гайка для крепления второго круга.

Экран несложно сконструировать из какого-либо легкого материала. Иногда его делают из стального листа толщиной 3 мм. Конструкцию следует обязательно протестировать на различных материалах. Вытяжку можно сделать из б/у пылесоса. Модели, сделанные еще в Советском Союзе, достаточно мощные и могут исправно работать долгое время. Раструб также можно сконструировать из плексигласа или фанеры. Собранная конструкция может делать качественные одинаковые желоба, что позволит монтировать электропроводку во всех комнатах

Однако следует обратить внимание на материал, с которым придется работать

Способы штробления

Чтобы сделать штробы под проводку без пыли, каждый выбирает для себя максимально удобный способ при наличии конкретного вида инструментов.

Работы перфоратором

Лучше всего подходит приспособление с патроном SDS+. Более тяжелое оборудование может повредить стену, пробить её насквозь. Оптимальный вариант – трехрежимный инструмент с функцией долбления. Что касается перфораторов из класса «домашние», то уже через 2-3 часа работы их редуктор или узел патрона часто выходят из строя.

Штробление перфоратором дает больше мелкого и крупного мусора, чем пыли. Поэтому при проведении работ можно использовать строительный или бытовой пылесос. Хорошо, если у мастера будет помощник, который удерживает сопло устройства непосредственно возле перфоратора. Для штробления лучше использовать канавочную лопатку.

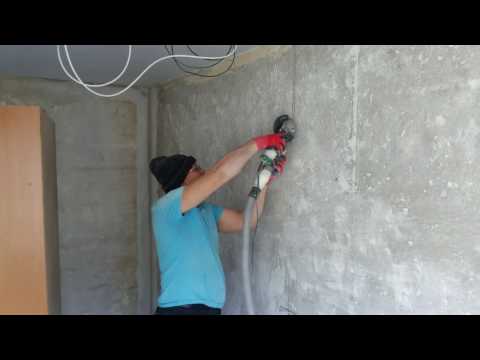

Работа болгаркой

Угловая шлифмашина (она же болгарка) чаще используется для резки металла или тротуарной плитки/иных материалов из камня. В чистом виде инструмент для формирования борозд не используют. При помощи болгарки сначала делают надрезы по бетону или кирпичу. А потом перфоратором выбивают нужные линии. Такой метод позволяет придерживаться единой глубины борозды.

Чтобы при работе болгаркой избежать большого количества пыли, профессионалы прибегают к двум способам штробления:

• Формирование мокрого реза. Вся обрабатываемая поверхность должна постоянно смачиваться. Запрещено брызгать на работающий диск. Увлажнение стены выполняют до включения инструмента. Такое штробление стены под проводку болгаркой без пыли сопряжено с постоянной переувлажненностью помещения, высок риск подтопить соседей снизу.

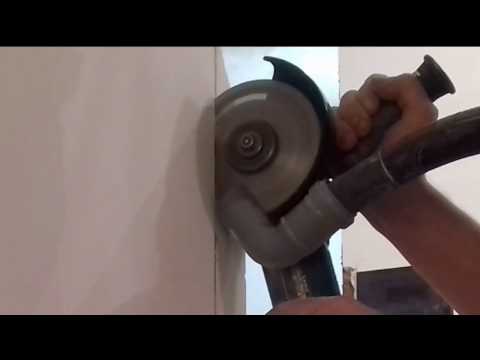

• Использование пылесоса. На рынке представлены специальные приспособления, при помощи которых можно подключать всасывающее оборудование к шлифмашине и делать борозды без пыли. Стоимость таких устройств варьируется в пределах 1500-10000 руб.

Болгарку можно использовать по всем видам материалов стен.

Работа штроборезом

Этот вариант инструмента особенно хорош, если предстоят объемные ремонтные действия. Принцип устройства штробореза – два диска, расположенных с небольшим зазором. Между ними установлена специальная фреза. В момент формирования бороздок диски режут края тоннелей. Фреза выбирает их сердцевину. Благодаря этому удается достичь идеальной ровности и глубины канавок. Преимущество такого инструмента в том, что к нему можно подключить пылесос для сбора пыли. Недостаток — ориентация устройства на один тип строительного материала. Чаще — на газобетон. Сформировать борозды по кирпичу или бетону можно. Но для этого нужны специальные виды штроборезов. Стоят они дороже. Но производительность у них ниже.

Зубило/стамеска и дрель

Это самый старый способ сделать канавки под электропроводку. По линиям нанесенной разметки с шагом примерно 2-2,5 см при помощи дрели делают отверстия нужной глубины. Затем зубилом/стамеской и молотком как по пунктиру вручную выбивают борозды. При таком методе работы мастер тратит много времени.

Для чего нужно штробить стену?

Итак, штробление – это выдалбливание канавок в стенах и потолке для прокладывания электрической проводки, систем трубопровода. Чтобы уложить и спрятать электрические, антенные или телефонные провода и кабели, тоже применяем штробление. Когда устанавливаем кондиционер, стену тоже необходимо штробить.

Если нужно спрятать уже существующую проводку, проделываем в толще штукатурки или бетона канал (штробу), укладываем туда провода или кабель и зашпаклевываем. Штробим стены и тогда, когда нужно смонтировать внутренние модели электрических розеток или выключателей.

Такие модели встраиваются внутрь стены, поэтому нужно продолбить круглую ямку, соответствующую размерам выключателя или розетки.

1 Штроборез и болгарка для штробления – чем различаются?

При отсутствии штробореза для проделывания канавок подойдет любой инструмент аналогичных характеристик, например болгарка для штробления. Главным отличием между ними является наличие у штробореза двух отрезных кругов, инструмент имеет большую мощность, что позволяет успешно, а главное очень быстро и с минимальными усилиями обрабатывать большие поверхности из любых строительных материалов – от легких пористых до монолитных из бетона.

Несмотря на схожий принцип работы устройств, когда отрезные диски углубляются в стены на заданную глубину, между ними есть ряд существенных конструктивных отличий:

• Расположение режущей насадки штробореза строго перпендикулярно платформе.
• Наличие платформы (или подошвы) облегчает проведение работ. Опирая инструмент на прорезаемую поверхность, его плавно ведут в нужном направлении.
• Наличие регулировочного приспособления позволяет выставить необходимую глубину прорезаемой канавки.
• Для снижения уровня запыленности помещения и создания более комфортных условий инструмент обязательно оснащают пылеотсасывающим устройством.
• Наличие двух регулируемых абразивных кругов. Механизм регулировки позволяет настроить нужное расстояние между каналами с учетом размеров скрытой проводки.
• Редукторы, подшипники имеют лучшее исполнение.

Штроборез это профессиональный специализированный инструмент, поэтому он не лишен некоторых недостатков:

• Высокая стоимость. Покупка любого качественного электроинструмента обойдется в кругленькую сумму, поэтому она выгодна в случаях постоянной работы и не оправдана при разовом применении.
• Узкая направленность выполняемых работ. Инструмент с двумя отрезными кругами мало подходит для резания плитки, металла.

Если необходимо проштробить всего пару метров канавок, то перед приобретением дорогостоящего оборудования многие задумываются о возможных альтернативных методах работы или как использовать имеющиеся в наличии инструменты. Например, ту же болгарку.

При помощи отрезного диска по камню, установленного на болгарке, возможно сделать пропилы, но препятствием является образование большого количества пыли, затрудняющей проведение работ. Проникнув внутрь шлифмашинки, она способна забить собой обмотки, статоры, редуктор, что может привести к перегреву и неисправности щеток, якоря, ротора.

Есть еще один заметный недостаток. Добиться одинаковой глубины штробы, ровного края, строго перпендикулярного расположения пропилов на всей протяженности относительно друг друга практически невозможно. Поэтому если длина крепежного вала позволяет, то крепят дополнительный диск и все работы выполняют за один заход, но это требует переделки УШМ.

Несмотря на перечисленные сложности, сделать из болгарки полноценный штроборез можно. Для этого придется осуществить ее модернизацию – продумать отвод пыли, грамотно расположить два отрезных круга, добиться надежной фиксации шпинделя. Расположение резаков должно быть строго перпендикулярным, крепление надежным, поскольку на очень высоких скоростях вращения малейший перекос может привести к биению, вызвать поломку инструмента, а его ремонт потребует дополнительных материальных и временных затрат.

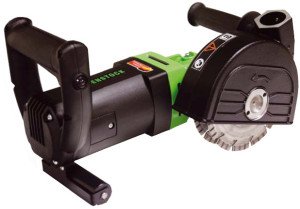

Конструкция штробореза

Однако у штробореза имеется одно отличие от шлифовальной машинки. Оно заключается в том, что создание штроб происходит в два раза быстрее по сравнению с использованием шлифмашины. К тому же, используя его для этой цели:

• края канавок получаются более ровными;
• работа становится более безопасной.

Если говорить подробнее о конструкции штробореза, то отметим, что собой она представляет отрезные машины большой мощности. В своём оснащении она имеет два алмазных диска. Расстояние между ними специалист может регулировать.

Настроить можно и глубину реза. Изменяя расстояние между алмазными дисками, можно прорезать пазы различной ширины и глубины. Диапазон, в котором можно осуществлять регулировку, варьируется от 3 до 40 мм.

Функции элементов штробореза

Основным элементом этого инструмента является пильный диск, который закреплён на валу. Для обеспечения хорошей безопасности при выполнении работ с использованием этого инструмента устанавливается специальный кожух для алмазных дисков. Благодаря этому исключается риск разлетания осколков. При пилении отсутствует вероятность их попадания в человека.

Все модели ручных штроборезов в составе своей конструкции имеют патрубки. К ним подключается внешний строительный пылесос. Благодаря этому оборудованию исключается появление в помещении пыли при выполнении работ.

Этот инструмент имеет платформу, которая снабжена направляющими роликами и салазками. Число последних может варьироваться от 2 до 4 штук. Платформа может устанавливаться относительно оси шпинделя в самых разных положениях.

Когда из прорезаемой канавки будет извлекаться диск, то салазки опустятся, что приведёт к его фиксации. Такая блокировка обеспечивает безопасность при использовании инструмента.

Возможность для получения реза высокого качества обеспечивается:

1. Присутствием в оснащении этого инструмента двигателя большой мощности.
2. Высокими оборотами алмазных дисков.

В современных моделях штроборезов в качестве силовой установки присутствует двигатель, мощность которого варьируется от 0,8 до 2,5 кВт. Чтобы повысить удобство при использовании этого инструмента, он оснащается специальными рукоятками.

Отлично, если у штробореза присутствует муфта скольжения. Благодаря ей обеспечивается плавность хода. Нелишним будет наличие у штробореза и системы защиты от перегрева.

Ещё одна полезная функция, которая не помешает — контроль износа щёток, а также электронная защита от перегрузок. Благодаря последней функции инструмент сможет отключиться в ситуации возникновения значительных нагрузок.

Способ №1. Ручной штроборез

Такой штроборез является универсальным инструментом, который производит все манипуляции исключительно за счет мускульной силы. Принцип работы заключается в ручном вырезании рабочим элементом борозды. Поэтому его использование целесообразно там, где штробить нужно относительно мягкие покрытия и материалы. К примеру, по стенам из газобетона или самана такое устройство легко сделает нужное углубление, а вот по кирпичу или шлакоблоку окажется совершенно неэффективным.

Рис. 1: пример ручного штробореза

Заводские модели ручных штроборезов стоят относительно недорого, но, при наличии под рукой сварочного аппарата, болгарки с алмазным диском (ножовки) и подходящего материала (трубы, арматуры, листового металла), куда быстрее сделать их самостоятельно.

Для этого:

• Обрежьте кусок арматуры или трубы нужной вам длины – она должна учитывать ручку и рабочую область или место для ее крепления;
• Загните край при помощи тисков или какого-либо рычага – ручка должна быть максимально удобной, иначе рука при давлении на штроборез будет соскальзывать;
• Отрежьте кусок арматуры или трубы для второй ручки;
• Приварите вторую ручку на удобном расстоянии – она должна располагаться ближе к рабочему элементу, так вам понадобится прилагать меньшие усилия при штроблении;
• Обрежьте рабочий край трубы под углом 45º или меньшим, обеспечивая достаточную ширину рабочего элемента;
• Если вы хотите сделать подвижный рабочий элемент из полосы металла, согните стальную полосу шириной в 2 – 3см в форме овала
• и закрепите ее болтом или сваркой на краю трубы или арматуры.

Штроборез готов, при помощи такого ручного приспособления вы можете выполнять весь комплекс работ. Если объем штробления достаточно большой, обязательно используйте рабочие рукавицы или наденьте на рукоятки куски резиновой шланги, чтобы не натереть ладони.

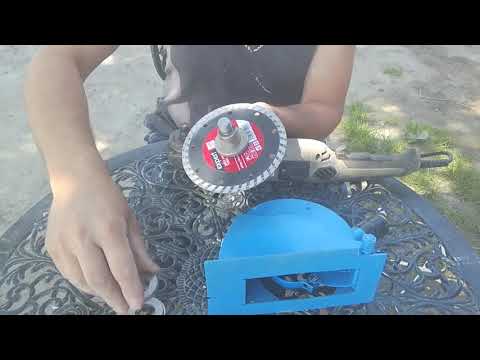

Штроборез из болгарки для электропроводки

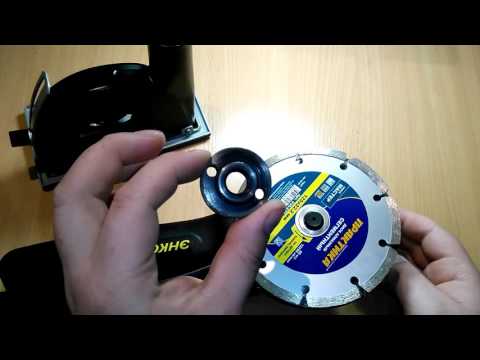

Первым делом следует произвести фиксацию на болгарке первого алмазного диска и первой гайки, так как это обычно делается.

Если вы столкнулись с трудностями, и не можете произвести надежную фиксацию второго диска, то можете не устанавливать вторую гайку. Чтобы это сделать, следует установить меж дисков кольцо из металла, толщина которого не будет превышать один сантиметр, а крепеж второго диска производим при помощи гайки, кольцо которой повернуто к низу.

Если вы ещё не решились сделать штроборез своими руками, то обратите внимание на то, что данный прибор отличается следующими положительными качествами: экономичностью, малым весом, высоким качеством проделанных швов. Но есть и один минус – при работе выделяется огромное количество строительной пыли

Промышленные штроборезы не так пылят, по причине того, что на них установлены специальные пылеулавливатели.

Эта проблема легко решается за счет использования респираторов и регулярного проветривания помещения. Есть еще вариант с использованием специального кожуха, у которого имеется патрубок , при помощи которого прикрепляется пылесос.

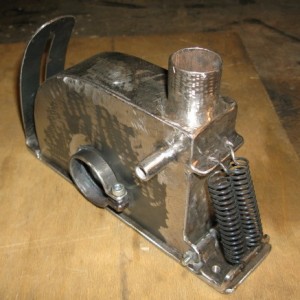

Данный кожух может быть куплен, или изготовлен собственноручно. Тут, нам вполне можно воспользоваться обычной кастрюлей. Данные работы производятся сварочным аппаратом.

Первым делом следует изготовить опорную подошву, в основу которой ляжет профильная труба 40 на 60.

Далее, опорная подошва должна быть оборудована боковинами, которые крепятся к ней при помощи сварки и изготавливаются металлических листов нужной жесткости.

Теперь займемся кастрюлей, имеющей подходящий диаметр. Кастрюля должна быть очищена от эмали. Теперь её следует обрезать, и просверлить в ней дырку для болгарки, после чего приварить хомут корпуса, которым хомут и болгарка соединяются.

Теперь следует произвести крепление усилителя, и боковины кожуха при помощи сварки.

Теперь займемся вырезанием патрубка под пылеотвод (диаметр приблизительно 3 см). Теперь следует вырезать дырку в кожухе, и приварить патрубок.

Колесика для кожуха штрабореза

Чтобы использовать болгарку как штроборез, оснащенный пылесосом, вы должны будете иметь 2 свободные розетки.

Как переходником можно пользоваться канализационным отводом, или вставить внутрь шланг от пылесоса. Поскольку в болгарке вращение диска происходит назад, то установка патрубка на кожух, с последующим креплением трубки пылесоса должна производиться на заднюю часть кожуха.

Монтаж кабеля и установка розеток

Существует два вида расположения проводов в штробе. Первый предусматривает укладку нескольких кабелей, собранных в изоляционную гофру. Вначале размещается в борозде гофрированная труба, а затем через неё протягиваются провода к месту, где будут установлены розетки и выключатели.

Второй способ укладки производится без использования трубы. В этом случае кабель в штробе фиксируется гипсом, штукатуркой или шпаклёвкой.

Самый удобный способ размещения розеток — блоками в одну рамку. В них устанавливаются не только электророзетки, но и разъёмы для интернета, телефона, кабельного телевидения.

Для штробления отверстий под розетки, выключатели или распределительные коробки не подходят способы, описанные выше. Чтобы все гнёзда были правильной формы и с ровными краями, необходимо использовать коронки для перфоратора с соответствующим диаметром. Инструмент следует применять в ударном режиме.

Список источников

• www.syl.ru
• www.asutpp.ru
• stroy-podskazka.ru
• stanok.guru
• moiinstrumentu.ru
• instrumentiks.ru
• 2lzz.ru
• obustroen.ru
• klub-masterov.ru
• stenamaster.ru
• funer.ru
• remoskop.ru
• 220v.guru
• pobetony.ru
• labuda.blog
