Виды фекальных насосов по типу установки

Любой насос для канализации в частном доме размещают относительно рабочей среды различными способами, по этому признаку все модели можно условно разбить на следующие категории.

Погружные

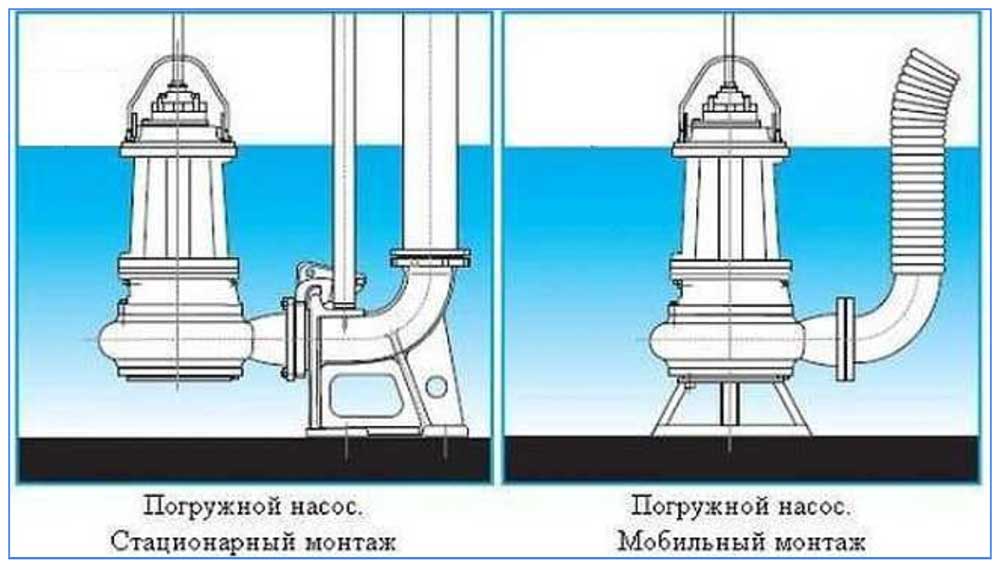

Погружную помпу помещают на дно резервуара, из которого производится откачка канализационных стоков, такие модели имеют в нижней части основание (ножки) для установки на дно и оснащены поплавковым выключателем – их двигатель без водяного охлаждения быстро выходит из строя. Фекальные насосы для канализации погружного типа – наиболее распространенный в быту вид, при размещении в резервуаре с отходами использует два основных метода установки: ставят устройство непосредственно основанием на дно или прикрепляют боковым патрубком к отдельно стоящей платформе (рис. 15).

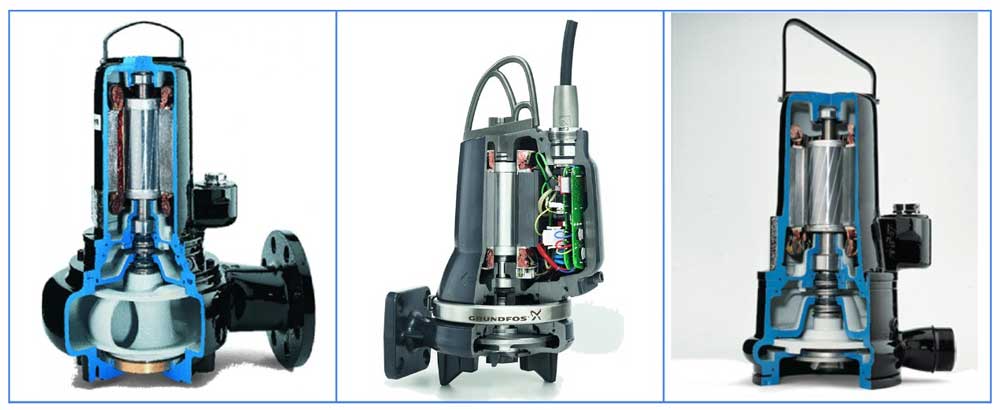

Рис. 3 Внутреннее устройство погружных агрегатов

Полупогружные

Дренажные насосы полупогружного типа для перекачки канализационных вод представляют собой агрегат с разнесенными электрической и гидравлической частями. Двигатель оснащен длинным валом, на конце которого закреплено дисковое колесо, перекачиваемая жидкость из камеры гидравлической части подается наверх по жесткому трубопроводу, конструктивно связанному с электронасосом. При заборе фекальных отходов помпу погружают на дно, устанавливая на жесткое основание в нижней части, некоторые модели рассчитаны на ручное или механическое удержание с возможностью перемещения по дну емкости. Помпы полупогружного типа удобны при быстрой откачке фекальных отходов из сложных мест и применяются в профессиональных целях, в быту агрегаты не нашли широкого применения из-за высокой стоимости и специфики использования.

Агрегат размещают на жесткой площадке, опирающейся на стенки объекта, из которого производят откачивание фекальных отходов. Для страховки на край емкости крепят поплавковый выключатель, работающий на отключение электропитания при подъеме жидкости – это предотвращает выход из строя незащищенного электродвигателя в случае попадания на него воды.
Помещают электронасос на плавающую платформу – такое размещение позволяет откачивать жидкость с больших глубин в широком диапазоне без постоянной переустановки агрегата.
Подвешивают перекачивающий насос на стенку резервуара с фекальными отходами, данный метод применяют при работе с небольшими агрегатами.

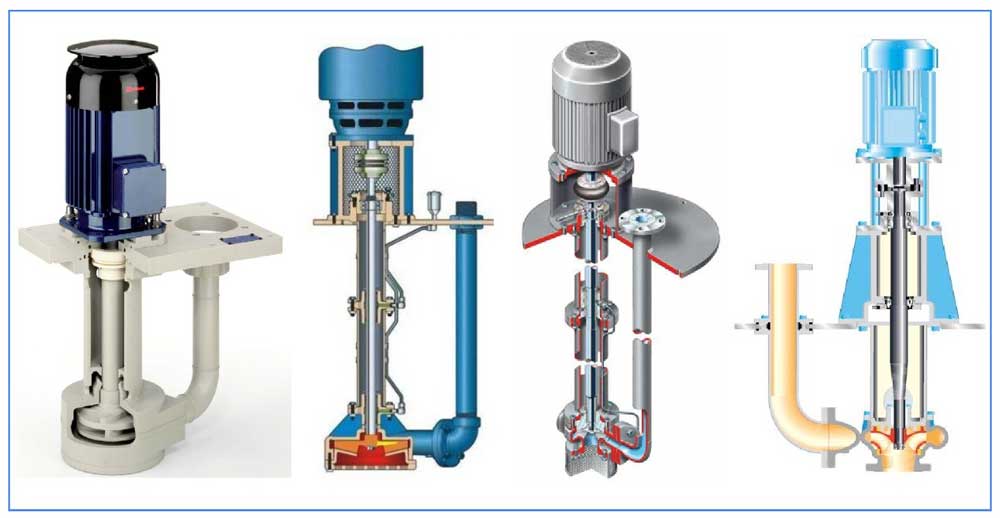

Рис. 4 Полупогружные разновидности фекальников – внутреннее устройство

Поверхностные

Насосы для откачки канализации поверхностного типа работают по центробежному принципу действия и мало чем отличаются от водяных внешним видом, они устанавливаются на поверхность рядом с источником канализационных отходов, забор производится опущенным в резервуар жестким шлангом или трубой. На поверхностные электронасосы распространяется правило для всех наружных агрегатов – глубина погружения всасывающего патрубка в жидкость не может быть выше 9 м. Следует отметить, что поверхностные модели не используют в бытовом хозяйстве, не слишком часто они встречаются и в профессиональном или промышленном применении.

Как обустроить дренаж?

Дренажная система бывает двух типов:

Открытая

Применяется в тех случаях, когда на участке имеется глинистый грунт, водонепроницаемая структура которого заставляет долго оставаться на поверхности талые и дождевые воды.

Суть метода заключается в устройстве сети канав глубиной в полметра, имеющих уклон в сторону водоприемника – колодца или естественной складки рельефа. Если местность имеет естественный уклон, им следует воспользоваться, расположив сооружение для сбора стоков в самой низменной части.

Частота расположения канав должна быть тем большей, чем больше влаги собирается на участке. По мере приближения к водоприемнику ширину их следует увеличивать.

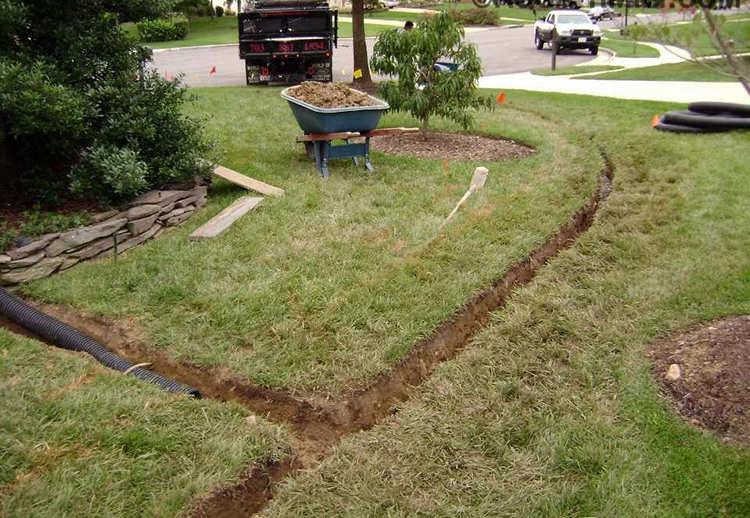

Открытая дренажная система

Чтобы канавы не портили вид участка, их можно закрыть декоративными решетками. Более интересный вариант – засыпка щебнем или гравием: на дне – камни крупной фракции, выше – более мелкие. Наиболее эффектно смотрится засыпка с верхним слоем из мраморной крошки или декоративного гравия, имеющего синий окрас.

Канавы с засыпкой служат дольше, так как камни удерживают их стенки от осыпания.

Разумеется, все работы по оформлению следует проводить только после того, как система будет испытана подачей в нее достаточно мощного потока воды из шланга и уклоны канав будут скорректированы.

Закрытая

Применяется, когда влага подступает не сверху, а снизу, то есть при высоком уровне грунтовых вод.

Дренажная система представляет собой сеть из закопанных в землю перфорированных пластиковых труб диаметром от 110 мм – они выпускаются специально для подобных задач.

Минимальная глубина заложения труб – ниже глубины промерзания грунта, но для полной защиты подвала от затопления они должны быть ниже его пола.

При этом согласно нормам трубы должны иметь уклон не менее 2 мм/м при глинистом грунте и не менее 3 мм/м при песчаном.

Для более качественного водоотведения лучше сделать уклон в пределах 5 – 10 мм/м.

В зависимости от типа грунта трубы укладывают различными способами:

В суглинках: трубу укладывают прямо на дно траншеи, при этом оборачивая ее геотекстилем. Материал должен иметь низкую плотность: он предотвратит засорение трубы частичками грунта и в то же время будет свободно пропускать воду.
В глинистом грунте: труба укладывается на амортизирующе-фильтрующую подушку: нижний слой – 10 см крупнозернистого песка, верхний – слой гравия или щебня такой же толщины. Геотекстиль можно не применять.
В песчаных грунтах: труба обязательно должна быть обмотана геотекстилем, а гравий насыпается не только снизу, но и сверху.

Работу можно упростить, если найти в продаже дренажные трубы с уже имеющейся обмоткой водопроницаемым материалом.

Глубинный дренаж вокруг дома

Конфигурация сети может быть различной, но наилучший эффект обеспечивает «елочка»: центральная труба большого диаметра образует «ствол», в который сходятся с двух сторон расположенные под углом более тонкие «веточки». Центральная магистраль выводится в водоприемный колодец или в существующую канаву.

Выбор

Зная преимущества и особенности каждого вида насосов можно уже приступить к непосредственному подбору оптимального варианта

Если хочется сделать систему откачки стоков из выгребной ямы автоматической, то лучшим решением будет погружной насос. Полупогружное оборудование требует специфической подготовки и конструкции самой ямы, платформы и поплавка для его установки, так что выбор полупогружного насоса должен делать только специалист проектировщик.

Если достаточно периодически откачивать стоки в точку сброса, в отстойник или в автоцистерну для транспортировки, то можно использовать поверхностный насос. Даже с тем, что его постоянно надо отсоединять и хранить в гараже или сарае, он будет лучшим вариантом, ведь использовать его можно и по другим назначениям. При использовании в выгребной яме нет нужды его постоянно отмывать от фекальных масс, как погружной насос.

Погружной насос в этом случае хорош только производительностью и напором, так что его выбор с периодическим использованием может аргументироваться большой протяженностью трассы или необходимостью использовать измельчитель.

Погружной насос незаменим, когда глубина септика или выгребной ямы составляет более 3 метров, или когда пространство возле ямы не позволяет разместить дополнительное оборудование или подъехать машине ассенизаторов. Насос в этом случае единственный вариант, способный поднять и транспортировать стоки и фекальные массы в подготовленный отстойник или в транспортируемую емкость.

Напор подбирается не только по высоте, на которую надо поднять жидкость. Горизонтальные участки трубопровода так же создают сопротивление. Примерно можно посчитать, что каждые 10 метров по горизонтали добавляют 1 м по вертикали. Если нужно поднять жидкость на 5 метров и транспортировать на 30, то нужен насос с напором более 8 метров про запас, например – 10 м.

Выбор бытового дренажного насоса

Какой дренажный насос для откачки грязной воды выбрать?

Номер: №5 (218) май 2017
Текст: Борис Безель

На загородном участке нередки ситуации, когда необходимо провести откачку воды, скопившейся в ненужном месте в ненужное время. Вручную избавиться от воды не всегда возможно, для этого лучше использовать специальные насосы.

Пожалуй, в любом дачном хозяйстве нужен такой насос «на все руки» — откачать воду из бочек, ям, дренажных канав, со строительных площадок и в других аналогичных ситуациях. Для подобной работы обычно используются специальные дренажные модели, но в ряде случаев годятся и универсальные садово-дачные насосы.

В каких случая нужен дренажный насос?

В чём отличие дренажного насоса от моделей остальных типов? Во-первых, особенностью их конструкции является способность откачивать воду, образно говоря, из лужи. Дренажные насосы имеют приземистый тумбообразный корпус. Водозабор они осуществляют через отверстия, расположенные у его основания. Достаточно глубины всего 2–3 см, чтобы эта техника могла нормально работать, а некоторые модели дренажных насосов способны выкачивать воду даже из луж глубиной несколько миллиметров! Очень полезная особенность, которая необходима, если воду нужно убрать с ровной поверхности как можно тщательнее. Это может быть откачка воды из подвала или детского бассейна — в тех случаях, когда нет возможности специально заглубить насос в приямок, чтобы собрать воду (об этом речь пойдёт ниже). Кроме того, дренажные насосы рассчитаны не только на чистую, но и на слегка загрязнённую воду. Ведь в «уличной» воде всегда присутствуют земля, песок и прочий мусор. Желательно, чтобы насос был защищён от их воздействия.

Самый простой вариант защиты — это решётка на отверстии, через которое производится забор воды. В профессиональной технике используют насосы с рабочим механизмом из прочного, износоустойчивого материала. Такие модели стоят дорого (десятки тысяч рублей), и их имеет смысл приобретать только для постоянной работы в тяжёлых условиях, например для откачки воды из строительного котлована. Бытовые же дренажные насосы стоимостью несколько тысяч рублей на подобную серьёзную нагрузку не рассчитаны. Это, как правило, насосы центробежного типа с рабочим колесом из пластика. Если в такое колесо попадёт крупный камешек, он, скорее всего, вызовет скол части одной из лопастей, и эффективность работы снизится. После нескольких попаданий колесо нужно будет менять. Поинтересуйтесь заранее при покупке, где это можно сделать и по какой цене, так как с повреждением пластикового рабочего колеса сталкиваются очень многие владельцы таких насосов.

Дренажный насос не рассчитан на то, что будет поднимать воду на большую высоту (то есть создавать напор), в отличие, скажем, от скважинных насосов, погруженных глубоко под землю. Для него вполне достаточно 5–10 м напора. Но зато многие дренажные насосы отличаются высокой производительностью, которая может составлять 10–15 м/ч и больше. Высокая производительность особенно необходима там, где есть большой объём воды. Представьте, что вы хотите откачать пруд

10 м и глубиной 1 м. Насос производительностью 10 м/ч справится с откачкой такого объёма примерно за полсуток. А погружной вибрационный насос «Малыш» производительностью 0,5 м./ч не управится и за неделю.

Выбор бытового дренажного насоса Выбор бытового дренажного насоса Какой дренажный насос для откачки грязной воды выбрать? Номер: №5 (218) май 2017 Текст: Борис Безель На загородном участке нередки ситуации,

Оборудование для выкачки выгребных ям

Агрегаты заслуживают отдельного рассмотрения уже потому, что жидкость из выгребной ямы часто имеет плотные и многочисленные вкрапления нерастворимого характера, а также волосы, нити, тряпки. Все агрегаты делятся на 3 типа:

Наружные помпы сухой установки. Применяются, когда яма не превышает глубины 5 метров;
Погружные агрегаты, которые можно опускать в яму, но только если в сливных водах нет крупных твердых элементов;
Полупогружные конструкции, монтируемые на поплавке, посредством которого удерживаются и не погружаются в яму. Выкачка ведется за счет шланга, полностью опущенного в сливной котлован. Допускается высокое содержание фракций достаточно большого диаметра (все зависит от диаметра шланга).

Фекальные насосы не всегда оснащаются фильтрами, поэтому важно смотреть допустимый диаметр фракций. Стандартные показатели – до 45 мм

Отличаются насосы для сливной ямы от дренажных (сходных по функционалу) пропускной способностью плотных частиц, поэтому дополнительно оснащаются измельчителями, которыми можно переработать серьезные размеры вкраплений. Кроме облегчения очистки сливной ямы, измельчитель ускоряет процесс выкачки.

Подобрать же правильный насос для выгребной ямы помогут следующие рекомендации:

Расчет глубины резервуара и длины расстояния до точки выброса масс;
Объем резервуара (придется замерить сливную яму). Это поможет подобрать мощность оборудования;
Диаметр шлангов откачки. Такая работа позволит определить, какие фракции можно прокачать через шланги без риска закупоривания.

В параметрах, указанных в инструкции к фекальным насосам, есть данные максимального подъема жидкости. При использовании агрегата заниженных технических характеристик, насос для сливной ямы потеряет свою эффективность, и работа значительно замедлится. Поэтому к выбору оборудования нужно подходить как можно тщательнее, тем более, что агрегаты от хорошего производителя стоят недешево.

Назначение и характеристики

Основное назначение этого элемента – ограничение доступа к той части стен здания, где расположены цокольные окна. Устройство приямка защищает сами окна, и подвал в целом. Это сооружение не позволит снегу, талым водам, мусору и животным попасть в подвальное помещение, а окна благодаря такой защите прослужат намного дольше.

Решетка защищает окна от механических повреждений и практически не препятствует попаданию света.

Важным назначением подвального окна является доступ дневного света в помещение. Световые приямки должны быть спроектированы таким образом, чтобы максимальное количество солнечных лучей попадало в подвал через окна. Наличие в подвале или погребе окон позволяет снизить затраты электроэнергии на освещение, так как дает возможность использовать естественный световой день.

А если приложить максимум фантазии, то можно сделать из этой конструкции эффектный декоративный элемент фасада вашего дома.

Размеры приямков рассчитываются в зависимости от того, каковы размеры самих окон, и от того, насколько глубоко в землю они посажены. Как правило, длина приямка (той части, что идет параллельно стене) должна в полтора раза превышать ширину окна. А вторая сторона (перпендикулярная стене) не должна выступать больше, чем на 1 м. Оптимальный вариант – 70–80 см. Глубину приямка определяют исходя из расположения нижнего края оконной рамы: его дно должно быть примерно на 20 см ниже окна. Также, желательно спланировать небольшой уклон дна колодца (примерно на 3–5 градусов).

Существуют также специальные СНиПы – это строительные нормы и правила, которым должны соответствовать конструкции. При проектировании обязательно уточните, каковы эти нормы для вашего здания.

Как работает?

Водяной циркуляционный агрегат является центробежным и работает основном в системе замкнутого контура. То есть продвигает по трубам системы водопровода/отопления воду, предотвращая образование воздушных пробок и угрозу гидравлического удара в коммуникации.

Рабочими узлами помпы являются движимое колесо и мощные лопасти, создающие движение жидкости в трубопроводе любого назначения. При этом в движение рабочую крыльчатку приводит электрический двигатель.

Конструкцию насоса циркуляционного тира составляют такие элементы:

Корпус, который состоит из двух частей;
Клеммная коробка;
Элекродвигатель.

Во избежание короткого замыкания у обоих видов насосов для тёплой или холодной воды предусмотрена качественная герметизация всех элементов электрики, которые могут контактировать с водой. Особенно это касается моделей агрегатов с мокрым ротором. То есть тех, двигатель которых охлаждается перерабатываемой водой.

Классификация насосов по типу конструкции

Многообразие насосного оборудования делят на две категории: поверхностные и погружные агрегаты.

Модели поверхностного исполнения

Поверхностные агрегаты предназначены для установки над резервуаром. Корпус устройств такого типа размещается на ровной поверхности в сухом месте. Откачка воды осуществляется через опущенный в резервуар рукав: ПВХ трубу или резиновый шланг.

Поверхностные насосы мобильны и просты в эксплуатации: их удобно переносить по участку, устанавливая в нужном месте временно или стационарно

Любая модель поверхностного исполнения имеет две трубы:

входная – обеспечивает поступление сточной воды из заполненной емкости;
выходная – отводит стоки за пределы опустошаемого сооружения.

Функционировать такие приборы могут в автоматическом режиме. Для реализации автоматической работы к тумблеру включения присоединен поплавковый механизм, реагирующий на уровень жидкости в резервуаре.

Его погружают в откачиваемую жидкость вместе со шлангом. При поднятии воды выше определенной пометки срабатывают датчики поплавка, распоряжающегося запуском насоса.

Главными достоинствами агрегатов погружного исполнения являются:

простота установки и демонтажа;
обслуживание устройства сводится лишь к своевременной чистке и смазке деталей.

Но такие агрегаты не пригодны для глубоких источников. Они рассчитаны на работу при высоте всасывания в пределах 8-12 м.

Следует также учитывать, что при подключении такого насоса к канализационной системе, нужно точно знать сечение трубопровода, поскольку агрегат присоединяется к ней с помощью патрубков.

Погружные дренажные устройства

Приборы погружного исполнения действуют практически так же, как работают и поверхностные дренажные насосы. Но они больше предназначены для откачки воды из глубоких траншей или чистки колодцев.

Перекачка сточных вод осуществляется самим насосом без задействования шлангов и патрубков. Расположенный в днище насоса сетчатый фильтр защищает элементы агрегата от твердых пород грунта, песка и нерастворимых частиц.

Максимальная глубина погружения насосов у разных моделей обычно не превышает и 50 м. Но их нельзя задействовать при опустошении мелких резервуаров и водоемов, глубина которых не достигает 20 м. Для возможности работы погружных устройств в неглубоких траншеях, приходится применять дополнительное охлаждение двигателя водой.

Погружные агрегаты устанавливают на дно резервуара, а вода засасывается непосредственно через решетку, размещенную в нижней части корпуса

Глубина установки агрегата зависит от типа резервуара. Но существует простая закономерность: чем ниже расположен погружной насос, тем легче с ним будет работать.

Среди основных достоинств устройств погружного исполнения стоит выделить:

высокая мощность и производительность в сравнении с поверхностными агрегатами;
возможность осушения глубоких резервуаров в несколько десятков метров;
тихий ход – погруженные в емкость агрегаты в процессе работы практически не производят шума.

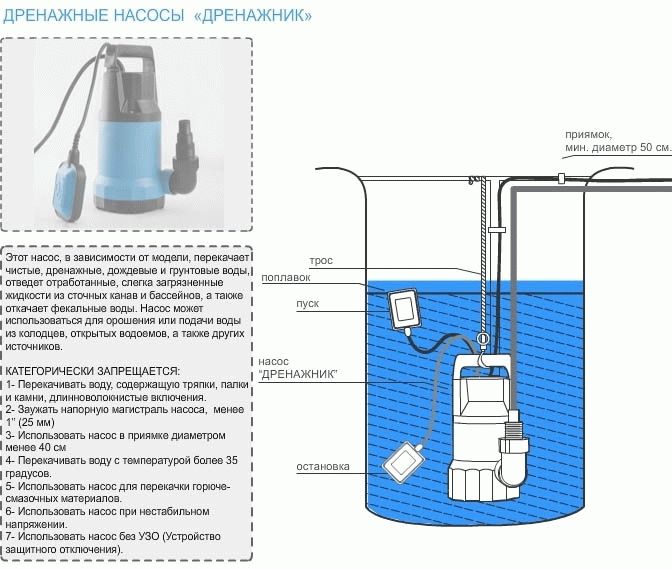

Особенностью установок этого типа является то, что они работают автоматически. Оснащение устройства поплавковым механизмом или пластиковым пузырем обеспечивает бесперебойную работу помпы в автоматическом режиме. Он отключает двигатель насоса при достижении заданного уровня воды.

Наличие поплавкового выключателя особо актуально при необходимости откачивания жидкости из медленно заполняемых резервуаров

Постоянная работа устройства под водой требует надежной изоляции автоматики и герметизации электродвигателей прибора. Поэтому при изготовлении агрегатов погружного исполнения используются только стойкие к коррозии материалы, которые способны выдерживать механические повреждения.

Материалом изготовления для узловых деталей в зависимости от предназначения и воспринимаемых нагрузок могут выступать:

полимеры и конструкционные пластмассы;
электротехнические, легированные и углеродистые сплавы и стали.

В дорогих моделях для герметизации электродвигателя прибора используются сальники, выполненные из керамических манжет, либо же с масляным замком.

Единственным недостатком погружных устройств является то, что для обслуживания и ремонта дренажного насоса, его приходится извлекать из резервуара на поверхность. Да и за счет герметичности корпуса их довольно проблематично обслуживать и ремонтировать.

Насосное оборудование для откачки воды из погреба или подвала

Владельцы частных домов с помещениями, располагающимися ниже уровня земли, приобретают насосное оборудование для откачивания сточных, грунтовых вод в случае сезонного или аварийного затопления подполья. Присутствие воды в погребе отрицательно влияет на материалы фундамента, перекрытий, чернового пола, способствует появлению плесени, сырости на 1 этаже здания. Нежелательную жидкость удаляют стационарно установленными или переносными электронасосами.

Виды электронасосов для грязной воды

Функционально такое оборудование предназначено для перекачивания жидкости, загрязненной различными частицами. В повседневном режиме это подразумевает своевременное удаление сточных вод из септика. В случае порыва водопровода, закупорки труб или паводка имеющаяся отводящая линия не справляется с объемом, и подвал дома нуждается в дополнительном осушении. Даже в простой погреб лучше заранее купить переносной поверхностный насос или такой же погружной вариант, который устранит критическую ситуацию.

Устройство, принцип работы, назначение моделей обусловлены характеристиками перекачиваемой воды, способом монтажа, наличием и параметрами автоматики (влияет на цену).

По назначению агрегаты разделяют на 2 типа:

Фекальные. Работают с сильно загрязненными средами. В комплектацию специально входят измельчители для сведения к минимальному размеру фракций твердых включений в потоке воды. Отлично выполняют свою задачу в системах канализации со сточными ямами ниже уровня отводящих труб и прогнозируемым составом жидкости по загрязнениям.
Дренажные. Хорошо использовать для откачки грязной воды в погребе именно такие модели, так как они разрешают содержание твердых вкраплений до 10% от общей перекачиваемой массы. Всасывающие части имеют щелевую конструкцию и оснащены сетками с мелкой ячейкой из нержавеющего материала. Это позволяет без риска применять погружной насос для различных нужд на всей придомовой территории (колодцы, траншеи, природные водоемы, лужи, строительные котлованы, сливные ямы).

При неконтролируемых затоплениях подполья они обязательно оснащаются защитными фильтрами, так как вода из подвала может содержать не только органические и минеральные частицы, но и металлические, композитные фрагменты, повреждающие рабочий механизм, привод.

Отличия электронасосов по способу монтажа

Установка оборудования осуществляется выше уровня жидкости или в нижней точке получившегося резервуара. В соответствии с таким расположением поверхностный насос имеет достаточно длинный шланг на всасывающем патрубке, который опускается на пол затопленного погреба. Автоматический режим работы достигается с помощью выносного поплавкового механизма, подающего сигнал включения/отключения в зависимости от уровня в приямке.

Погружной тип ставят непосредственно на пол, снижая тем самым затраты мощности на подъем воды до рабочего колеса агрегата. Поплавковая автоматика закреплена прямо на электронасосах. Эти модели выполняются во влагозащищенных корпусах с усиленной изоляцией из ударопрочного пластика. Для стационарного расположения оборудуют специальный приямок и отводящую жесткую трубу на штуцер выдачи электронасосов удаляемой жидкости. Модели, погружаемые в воду, отдают в нее выделяемое тепло. При температуре выше +50°С они будут быстро перегреваться. Длительное включение в такой среде им запрещено

Это важно, если подвал дома затоплен в результате прорыва теплотрассы

Поверхностные установки изготавливают с более слабой защитой от проникновения влаги внутрь электрического механизма и требуют аккуратного обращения. Их лучше ставить на удаление из ямы канализационных стоков. На открытом для дождя и снега пространстве поверхностный насос стационарно не размещают – в таких условиях он прослужит мало. Если из подполья откачка грунтовых вод производится регулярно, то его монтируют в отапливаемом помещении с прокладкой жестких трубопроводов в приямок (нижняя точка) и сброса в отводящий капитальный дренаж.

Купить поверхностные модели стоит и в тех случаях, когда их предстоит использовать не только для периодического удаления жидкости из погреба, но и как передвижное оборудование на приусадебном участке для временных, строительных, сельскохозяйственных сезонных работ.

Общим для всех моделей с большой производительностью выкачки воды является центробежный принцип работы, изготовление внутренних деталей из нержавеющих сплавов.

Правильный монтаж всасывающей линии

При устройстве системы водоснабжения важна не только установка самовсасывающего насоса или насосной станции, но и монтаж всасывающей магистрали.

Величина напора (7-8 м) рассчитывается с учетом высоты поднятия воды и параметрами гидравлического сопротивления, которое возникает в процессе перемещения жидкости

При создании герметичного водопровода следует проконтролировать соотношение диаметра трубопровода с диаметром патрубка, а также максимально укоротить (по возможности) длину всей магистрали.

Чем длиннее всасывающая линия, тем выше сопротивление, соответственно, ниже напор. Наличие протечек может привести к поломке оборудования – данное условие актуально для центробежных моделей, которые не предназначены для перекачки воздушно-жидкостных сред.

Обратите внимание на расположение труб. Всасывающая линия не должна иметь перегибов, изломов, сложной сборной конструкции, поднимающейся выше уровня насоса, в ином случае возможно образование воздушных пробок, которые нарушают процесс всасывания и с трудом удаляются из системы

Постарайтесь расположить всасывающую магистраль таким образом, чтобы она представляла собой простейшую конфигурацию с прямыми трубами и одним углом, то есть напоминала бы букву «Г»

В качестве дополнительного оборудования, установленного непосредственно на магистраль, используют обратный клапан (или простой невозвратный аналог) и фильтр. Благодаря клапану вода удерживается в трубопроводе и не вытекает назад, тем самым защищая владельца насоса от повторных заливок.

Фильтр предохраняет оборудование от попадания донного осадка с крупными включениями, кусочков водных растений, глинистых примесей.

Можно ли заменить самовсасывающую модель обычным насосом? Если нет другого выхода из положения, то так и делают – на время ремонта или покупки нового оборудования.

Однако не стоит забывать о некоторых нюансах:

придется полностью заполнить водой камеру насоса и магистраль перед включением;
необходимо избегать попадания воздуха, иначе оборудование выйдет из строя;
заливку следует производить после каждой «аварии», вызванной разгерметизацией водопровода.

Практика показывает, что пользователи самовсасывающих насосов не спешат переходить на обычные, тем боле, что выбор оборудования зачастую продиктован оптимальными условиями всасывания.

Назначение

Основным предназначением дренажных насосов является удаление скоплений сточных и талых вод, которые образовываются в период сильных дождей и паводков. Дренажный насос с легкостью справится с откачкой неагресcивной жидкости с включениями твердых частиц и неоднородных соединений. Для того чтобы выбрать насос, необходимо знать сферу его применения.

Схема винтового насоса.

В бытовых условиях вышеуказанное насосное оборудование применяется для:

удаления воды из затопленных подвалов, цокольных этажей и других помещений;
осушения бассейнов, аквариумов, ванн, а также других емкостей и резервуаров;
в схеме откачки бытовых стоков;
орошения земельных участков из накопительной емкости;
создания напора в схеме приусадебного фонтана или искусственного водопада.

В промышленности такие насосы используют в схемах орошения полей, фильтрации, водоснабжения, канализации и откачки различных стоков.

Все дренажные насосы можно разделить на два типа:

Погружной. Данный тип применяется для откачки жидкости с глубины до 4-5м, имеет незначительные габариты, не требует фундамента, не создает шума и располагается непосредственно в перекачиваемой жидкости. Недостатками данного типа являются сложность обслуживания и ремонта.
Поверхностный. Этот тип устанавливается на поверхности, прост в монтаже и обслуживании (чистка, смазка, замена сальниковой набивки). Минусом такого насосного оборудования является то, что они не предназначены для подъема жидкостей с больших глубин и используются, как правило, для откачки поверхностных вод.

Конструкция #13 – фитильный насос Шухова

Русский изобретатель Шухов прославился многими сооружениями, в числе которых радиобашня в Москве. Ниже будет рассмотрено еще одно его изобретение – водяной насос.

Шкивы делают составными. Глубина паза должна быть немногим меньше набухшей веревки

В работе насоса используется специальная веревка. Эта веревка состоит из плетенных хлопчатобумажных нитей общей толщиной 5-6 мм, заключенных в оболочку. Нить пропущена через шкивы.

Когда происходит движение, веревка намокает и наматывается на шкивы. Шкив (5) с помощью пружины (4) с усилием прижимает веревку к шкиву (3). Отжатая вода стекает в лоток (7). На рисунке «в» показаны сечения шкивов (3) и (5) соответственно.

Для работы всей системы необходим электродвигатель всего 5-10 ватт. Обычно, такие двигателя имеют 1500 об/мин.

Для снижения оборотов и увеличения усилия можно применить червячную передачу, показанную на рисунке «в». Ее вполне возможно изготовить вручную. Для этого необходимо найти подходящее зубчатое колесо, а червяк сделать из проволоки. Небольшие усилия на валу допускают неточности изготовления.

Своими руками можно собрать не только насос, качающий воду для бытовых нужд, но и устройство, которое можно с успехом использовать в ландшафтном оформлении участка. Удачные варианты самодельных насосов для фонтана представит следующая статья.

Советы

Как отмечалось ранее, практически все способы откачки воды предусматривают использование насоса, поэтому крайне важно правильно подобрать оборудование. Важно учитывать, что в случае частного дома, насос приобретается не только для выкачивания воды из погреба либо подвала, но и для использования в хозяйстве

Главным показателем является мощность.

Особое внимание следует обратить на то, насколько загрязнены воды, которые будет откачивать насос. Исходя из этого, можно выделить подходящие варианты техники, обладающие необходимой мощностью

Чистая среда либо со слабым загрязнением. В данном случае насосы используются в дождевых водосборниках или частных бассейнах.
Среднее загрязнение. Здесь используется нанос для колодцев, траншей, котлованов.
Сильное загрязнение – талые, ливневые, грунтовые воды. В этом случае нужны самые мощные технические средства.

О том, как откачать воду из подвала и защитить дом от дренажных вод, смотрите далее.
