Как сделать дымоходную трубу

Оптимальна высота трубы более 5 метров для лучшей тяги. Устанавливается она рядом с печью. Нижнюю часть лучше сделать на ножках. Под коленом строго необходимо вварить шаровой кран. Он нужен для слива создающегося в трубе конденсата. Печка подсоединяется встык к колену от дымохода и затягивается хомутом. Под хомутом нужно положить стеклоткань для лучшей герметизации. Дрова полностью сгорают. Пепла образуется мало, можно долго, на протяжении 2 недель не убирать его. Однако нужно знать, что с увеличением пепла снижается длительность горения, так как становится меньше объем топочного пространства.

Разновидности печей

Чаще всего из бочки можно сделать своими руками 2 простые модели.

Вертикальная модель

Бочка устанавливается на ножки вертикально.

Для дверцы советуют использовать вырезанную часть бочки. Она устанавливается на петли, которые прикрепляются к бочке и к дверце. Петли заклепываются следующим образом: одна часть на бочку, другая – на дверцу. Причем петли располагаются снаружи. Защелка для дверцы
готовится из двух деталей: на дверку приваривается ручка, на бочку – задвижка, сделанная из уголка
.
Затем идет установка колосников: металлической пластины с дырками. Для их закрепления подойдут обычные уголки. Поддувало следует сделать из плотной трубы, в которую вставлена заслонка. Она должна двигаться
, но не выниматься полностью. Заслонка регулируется болтами, с поворотом на четверть
оборота. Поддувало открывается на максимум при разжигании. На ночь заслонку закрывают практически до минимума
, тогда печь просто греет, но не тухнет и не усиливает силу огня.
В верхней части бочки вырезается круглое отверстие, туда приваривается труба для дымохода
. Лучше отверстие нарезать в виде треугольников, идущих углами от центра к началу выреза. При их отгибании появится и отверстие, и остается металл для заклепывания.
Внутрь бочки устанавливается . Она нужна для сохранения целостности дна. Колосник помешает ему прогореть и поможет удерживать тепло длительное время.

Дополнительно сверху бочки приваривается стальная проволока. Она будет исполнять роль варочной панели
. Можно будет вскипятить чайник, разогреть или приготовить пищу. Вертикальная модель достаточно проста в изготовлении и имеет много вариантов использования: на даче, в частном жилом доме, на летней кухне, в охотничьем или рыбацком домике.

Размер дров подбирается под размер топки . Весь процесс изготовления показан на видео. Мастер показывает все этапы и раскрывает возможные нюансы, возникающие при работе. На видео показано, как бочка, имевшая цвет, теряет его. Он выгорит достаточно быстро, практически сразу после первой топки. Печь станет иметь . Для усиления передней части можно приварить металл сверху, дверцу сделать из плотного куска металла.

Горизонтальная модель

Бочка объемом 200 литров
устанавливается горизонтально поверхности, в положении лежа. Рекомендуется сразу установить будущую печь на ножки или на другую опору. Высоту стоек, на которую будет установлена бочка, выбирает изготовитель
. Он ориентируется на размеры помещения, где будет использоваться . Как сделать данную модель своими руками, рассказано и показано на видео
. Практически большинство этапов сходно с вертикальным способом.

В дне будущей печи высверливаются отверстия для золы
.
Из металлического листа выгибается емкость под золу – зольник, и приваривается в нижней части бочки. Размер зольника составляет, примерно, 1/3 от высоты бочки.
У емкости под золу должна обязательно быть дверца
для чистки золы, она будет влиять на силу огня в печи.
Дверцы для топки печи изготавливаются из вырезанного днища бочки
.
Трубу дымохода устанавливают на задней стенке бочки или на верхней. Если для врезки трубы
дымохода выбрали
верх бочки, то ее лучше располагать ближе к задней стене.

Все сложные моменты или вопросы установки горизонтальной модели можно также рассмотреть на видео. Ее часто стремятся сделать своими руками для установки в . Кроме этого, печь легко топить в машине с открытым тентом, на улице. Такая буржуйка обогреет площадь примерно в 30 кв. м
. Хороша модель для походной бани, для длительного нахождения в лесу.

Изготовление печи буржуйки

Когда приходит определенный момент, много кто задаётся вопросом как должна быть сделана буржуйка из бочки своими руками. И вообще, как сделать буржуйку из бочки 200 литров.

Буржуйка создается разных размеров и форм. Она может быть круглая и квадратная, вертикальная и горизонтальная. Все зависит только от вашей фантазии.

Схема буржуйки из бочки горизонтального положения

Печки горизонтального положения считаются более простыми, чем буржуйки, сделанные вертикально. В такой печке на место дверцы приделывается часть дна, которая вырезается. Она сажается на петли. В противоположном конце бочки сделано отверстие, к которому следует прикрепить трубу из металла, которая будет являться дымоходом для такой печки. Потом в середину бочки следует положить решетку-колосник. Она играет немаловажную роль, так как поможет удерживать тепло на более долгое время, а также убережет, так называемое дно от прогорания. Если возникнет большое желание для создания варочной панели, то придется просто приварить стальную проволоку большой толщины.

Хотите построить буржуйку из кирпича своими руками? Смотрите подробную инструкцию на нашем сайте!

Пример буржуйки вертикального положения

Прежде чем вы возьметесь за работу, вам потребуется подготовить некоторый инструмент. Для начала лучше всего запастись сварочным аппаратом, а также полным комплектом одежды для работы с ним, шлифовальной машинкой, кругами для шлифовки и резки металла, молотком, металлической щеткой, плоскогубцами, рулеткой и дрелью.

На необходимом уровне в бочке следует сначала отметить, а затем вырезать два отверстия прямоугольной формы, которые послужат для зольника и топки.

Примерная схема буржуйки вертикального положения

Части, которые останутся после вырезания не следует выкидывать, так как впоследствии их можно будет использовать для изготовления дверцы. Для того, чтобы дверца была законченной, к ней приделывают металлические полоски, а затем ставят специальную щеколду с ручкой.

Затем на внутренней части бочки, чуть ниже топки, не более чем на 10 см, приделывают кронштейны уголкового типа, которые в дальнейшем послужат для укладывания колосника.

Для изготовления колосника используется обыкновенная арматура. Его нужно варить самостоятельно.

Ко дну бочки лучше всего приварить ножки, а вот в верхней части нужно прорезать дыру для будущего дымохода и приварить в нее трубу.

Схема вертикальных буржуек из бочки

На петли, которые уже заранее прикрепились, происходит установка дверцы. Только после установки дверцы приделывается крючок для замка.

Если вы хотите добиться более эстетичного вида для вашей печки, то стоит тщательнейшим образом зачистить все сварочные швы. Для окраски подойдет жаростойкая краска, после наложения которой ваша буржуйка будет практически неотличима от заводской.

После полного завершения всех работ буржуйка подключается непосредственно к дымоходу, который уже выведен на улицу.

Устройство вертикальной буржуйки из бочки

Инструкции по изготовлению

Во время работы печки происходит сильный нагрев её корпуса, поэтому такой отопительный аппарат должен быть размещён на монолитной огнестойкой поверхности. Это может быть слой бетона, асфальтобетона, металлический лист, или просто земля. У печи должна быть собственная дымовая труба, подключение прибора к дымоходу других отопительных устройств запрещается.

Существует два варианта сборки такой печи: с горизонтальным и вертикальным расположением бочки.

Вертикальная модель

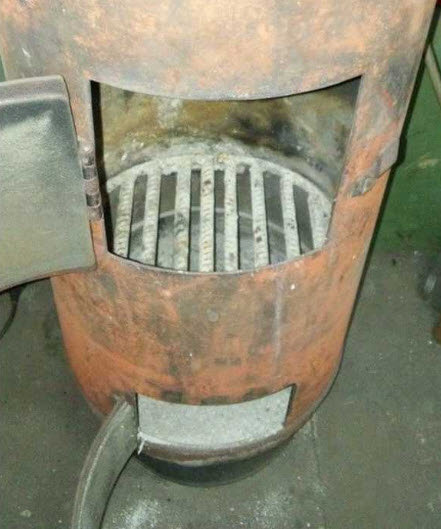

Вертикальная буржуйка из бочки

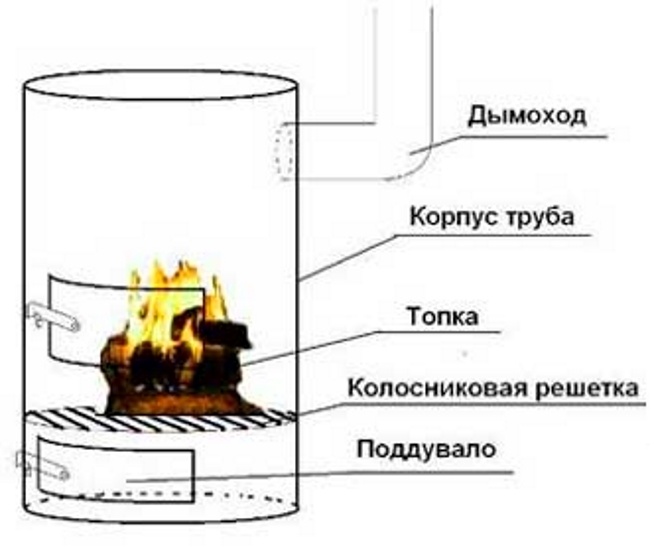

Схема вертикальной буржуйки из бочки

Процесс изготовления вертикальной модели печи выглядит таким образом:

Подготовить проём на боковой поверхности бочки для обеспечения возможности загрузки дров;
Дверцу можно купить заранее или приспособить вырезанную часть стенки: приварить к неё петли и ручку, обеспечивающую удобство при закрывании и открывании топочной камеры;
Несколько пониже топочной дверки вырезать ещё одно отверстие для монтажа поддувальной дверцы. Для изготовления самого поддувала используют толстостенную трубу, разрезанную вдоль. Она должна иметь возможность двигаться по металлическим рейкам, но не выниматься полностью;
На высоте 20 см от дна ёмкости установить колосники — металлическую пластину с дырками или сваренную ячеистую конструкцию из арматуры. Для их фиксации применяют обычный стальной уголок.

Вариант 1 — ячеистая решетка

Вариант 2 — арматура
Снизу бочки нужно приварить металлические ножки или просто установить конструкцию на кирпичи;
Роль варочной панели будет исполнять стальная проволока, которую можно приварить к верхней крышки печи;
Обкладка кирпичом (это необязательно)

Для защиты стенок ёмкости от прогорания, внутреннюю поверхность топки можно дополнительно футеровать огнеупорным кирпичом, придавая ему полукруглую форму с помощью болгарки. Кладку следует проводить на печном растворе, в составе которого 1 часть жирной глины и 2 части песка. Смесь изготавливается с минимальным количеством воды и должна иметь густую консистенцию;
Далее делаем дымоход (подробнее ниже).

Отверстие под дымовую трубу диаметром не менее 15 см вырезают сбоку ёмкости в её верхней части (либо сбоку). Высота трубы должна быть не менее 4 м. При её монтаже нужно учесть следующие рекомендации:

трубу желательно не устанавливать строго вертикально, наличие горизонтальных и наклонных участков увеличивает количество полученного тепла, однако количество поворотов не должно превышать 3-х раз;
угол изгиба должен равняться 30 градусам, и только в исключительных случаях доходить до 45 градусов;
горизонтально расположенные элементы дымохода не могут быть длиннее 1 м;
чтобы предотвратить появление конденсата, часть дымоотвода, выходящую на улицу, следует утеплить базальтовой ватой;
для снижения нагрузки с корпуса прибора, дымоход нужно прикрепить к стене.

На дымоходе печи буржуйки можно установить поворотную или двигающуюся по направляющим задвижку. С помощью этого элемента можно проводить регулировку интенсивности отведения нагретого дыма и полностью перекрывать дымоход в период, когда печь не топится.

Горизонтальная модель

КПД печи буржуйки из бочки 200 л будет выше, если изготовить и расположить её горизонтально.

Буржуйка из бочки — горизонтальная версия

Схема горизонтальной буржуйки из бочки

Алгоритм действий при горизонтальном размещении емкости будет следующим:

Бочку установить на бок;
Для устойчивости конструкции снизу емкости нужно приварить ножки из стального уголка или труб небольшого диаметра;
В верхней части прорезать проём для закладки топлива в полную ширину бочки, чтобы было удобнее доставать решётку и отражатель;
Внутри емкости установить металлический отражатель, который отделит топочный отдел от дымохода и колосниковую решётку (её можно изготовить самостоятельно из прутов арматуры;
Вырезать ещё один проём пониже для поступления воздушных потоков в топку и очищения печи от золы, либо сделать это отдельной конструкцией, приварив зольник. В итоге конструкция будет выглядеть так:

Вид изнутри
С одной стороны каждого отверстия приварить петли и установить дверцы, соответствующего размера. Для герметичности рекомендуется обтянуть их асбоцементным шнуром;
В задней части ёмкости сделать отверстие под дымоход и приварить трубу. Дальнейший монтаж дымоотводной трубы выполняется аналогичным образом, как и для вертикальной модели.
Сверху бочки также можно приварить лист металла и использовать его как варочную панель.

Конечный вариант конструкции

Печь из 200 литровой бочки своими руками для различных целей на садовом участке

Рассмотрим, как можно сделать печь из 200 литровой бочки своими руками для различных целей на дачном или садовом участке.

Бубафоня – печь из бочки длительного горения. Она представляет собой печку верхнего горения, где загруженное твёрдое топливо горит постепенно сверху вниз, придавленное поршнем с опускающейся трубой для подачи воздуха. За счёт ограничения доступа воздуха горение происходит длительное время. Пиролизные газы, догорая над поверхностью поршня, нагревают корпус и уходят наружу через дымовую трубу.

Изготавливается печка из бочки 200 литров, которая обычно используется для хранения ГСМ или краски. Пустую железную бочку можно купить на складах, металлобазе или найти на свалке. Кроме неё потребуется:

металлический круг для поршня диаметром на несколько сантиметров меньше внутреннего диаметра бочки;
металлический уголок шириной 5-6см на основание поршня и ножки;
железная труба диаметром 10см, длиной на 5см превышающей высоту бочки, служащая для подачи воздуха и являющаяся одновременно направляющим штоком поршня;
5-метровая металлическая труба дымохода и тройник диаметром 15см.

Печь из баллона своими руками

Изготовление корпуса:

Верх бочки нужно аккуратно демонтировать, сбивая сварной шов. Сливное отверстие с резьбовой пробкой можно заварить или оставить для использования в качестве смотрового окошка.
Сровнять острые кромки, загибая внутрь края цилиндра по окружности.
Таким же образом выровнять кромку крышки, выгибая молотком её края наружу. В результате крышка должны плотно ложиться внахлест на края цилиндра.
В центре крышки вырезать отверстие диаметром 10,2см для свободного пропускания штока-трубы.
В верхней части боковой поверхности цилиндра вырезать отверстие диаметром 15см и герметично приварить сваркой 25-сантиметровый отрезок дымоходной трубы для коленного соединения с дымоходом.
Изготовить из уголка и приварить ко дну цилиндра 4 ножки для устойчивой установки печи на постамент или огнеупорное основание.

Изготовление поршня:

В центре металлического круга, служащего основанием поршня, вырезать отверстие, в которое должна плотно садиться подающая труба.
На одной стороне блина приварить 4 отрезка уголка симметрично и радиально от отверстия до внешней окружности. Они обеспечат жёсткость основания поршня и необходимый воздушный зазор между поршнем и топливом.
С обратной стороны блина насадить в отверстие один торец трубы и приварить герметично, соблюдая строгую перпендикулярность двух деталей.
Надеть на трубу крышку бочки и на другом конце трубы приварить к ней выступающий за торец болтик, на котором закрепить свободно поворачивающуюся и полностью перекрывающую отверстие металлическую пластинку. Она является заслонкой, регулирующей подачу воздуха.

«Долгоиграющая» печка из бочки своими руками готова. Осталось установить её на безопасный постамент или основание и подсоединить к дымоходной трубе.

Нижнюю часть следует заглушить съёмной заглушкой с шаровым краном для слива конденсата. На одной высоте с вытяжным патрубком бочки нужно вварить тройник для соединения с печью. Соединять тройник дымохода с выходом печи можно металлическим листом и стяжными хомутами.

Разновидности печек в зависимости от расположения: вертикальная модель

В зависимости от того, в какой плоскости будет располагаться металлический резервуар, выделяют два типа самодельных буржуек: вертикальные и горизонтальные. Каждая из этих разновидностей отопительных устройств имеет свои преимущества и недостатки.

Печь из бочки вертикального типа устанавливается не на пол, а на ножки. Чтобы выполнить дверцу, потребуется вырезать боковую часть резервуара и снабдить ее петлями

Важно запомнить, что петли необходимо фиксировать к бочке и дверце не с внутренней, а с наружной ее части

Обязательным элементом такой конструкции является металлическая пластина с перфорированием, которую именуют колосником. Для фиксации такой решетки можно воспользоваться обычными уголками. Для того чтобы выполнить поддувало, потребуется подготовить металлическую трубу с шиберной заслонкой. Толщина стенок металла должна быть достаточной, иначе конструкция быстро прогорит.

Печь из бочки вертикального типа всегда устанавливается не на пол, а на ножки

Заслонка для дровяной печи длительного горения, расположенной в вертикальной плоскости, фиксируется на специальные болты. При розжиге топлива внутри резервуара следует до предела открывать поддувало.

В верхней части канистры необходимо выполнить отверстие в форме круга. Оно понадобится для того, чтобы подсоединить к самодельной печке дымоходную конструкцию. Стыковка трубы с металлической поверхностью производится с помощью сварочного оборудования.

Функция колосника заключается в защите днища канистры от прогорания, а также в удержании тепловой энергии. Таким образом, этот элемент является необходимым при монтаже самодельной печи длительного горения.

Перед началом сборки рекомендуется составить индивидуальный чертеж устройства. Он должен быть максимально подробным, содержать рисунок будущего агрегата и его отдельных составляющих, а также обозначать их габариты.

Чтобы выполнить дверцу, потребуется вырезать боковую часть резервуара и снабдить ее петлями

Конструктивные особенности определяются в зависимости от назначения устройства и места, где оно будет располагаться. При желании можно скачать уже готовый чертеж буржуйки в интернете. Однако в этом случае необходимо не ошибиться с ее объемом.

Вертикальная разновидность самодельного отопительного устройства отличается простотой сборки. Найти применение такому агрегату можно как в частном доме, так и на даче. Дрова, используемые для растопки отопительного устройства такого типа, подбираются в зависимости от габаритов топки.

Принцип работы буржуйки из бочки

Буржуйка из бочек очень похожа на тот вид буржуек, который мы прекрасно себе представляем. Однако она не имеет серийного производства. Такое строение сугубо творение мастеров-самоучек. Помимо всего прочего, модернизированная печка имеет круглую форму и похожа на металлическую печь «слобожанку».

Внешний вид самой простой буржуйки из бочки, однако имеет большое количество недостатков

Главное различие между ними — это вариант сжигание топлива. В его качестве используются опилки из дерева по следующим причинам:

если отапливать буржуйку данным топливом, то это будет достаточно экономично в силу небольшой стоимости такого вида топлива;
Опилки, которые предварительно были спрессованы, прогорают достаточно длительное время. Одной загрузки возможно хватит на 6–10 часов для такой конструкции.

Совершенно очевидно, что буржуйка из бочки на 200 литров выглядит неплохо. Такая печка обычно имеет диаметр 600 мм. В данную окружность с легкостью впишется шестиугольник, который имеет стороны в 314 мм. Это делает ее по технологии практически ничем не отличающуюся от обычных печных приборов. КПД в таких печках, как правило, не превышает 15% (Ранее мы уже писали как увеличить КПД камина или печи и рекомендовали добавить статью в закладки.). Ежели используется экран для того, чтобы его повысить, то такая печка долго не выдерживает и выходит из рабочего оборота примерно через один сезон.

Прочитайте статью о том, как изготовить экономичную печь-буржуйку своими руками и получите ответы на интересующие вопросы.

Главная причина такого КПД исходит не только из достаточно тонкого метала, а, в основном из высоты бочки в 850 мм. Примерно в 1,3–1,5 раза меньше глубины, должна располагаться высота топки в буржуйках, сделанных из бочки. В том случае, когда поддувало делается высоко и приподнимаются колосники, то нижняя часть, как показывает практика, заберет тепло и отдаст его воздуху, тем самым нарушая всю правильность газодинамики. В таком случае можно найти только два выхода:

Можно замуровать бочку до середины высоты в кирпич. Это можно увидеть на фото 3.

Буржуйка их бочки, замурованная в кирпич

Также можно оснастить футерованную огнеупором духовку в верхней части печи. А через нее провести дымоход.

В обоих случаях работа будет усложняться. Срок эксплуатации данной печи не превышает пяти лет, а вот КПД поднять выше 20% не получится.

Материалы и инструменты

Металлические бочки различного размера.
Листы жести.
Трубы.
Консервные банки.
Глина, галька.
Кирпичи.
Инструмент для резки металла.
Сварочный аппарат.
Рабочая одежда, рукавицы, защитные очки.

https://youtube.com/watch?v=eYdPEOGK2CQ

По возможности все части, которые нужно соединять, свариваем, используя электросварку. Когда буржуйка готова, необходимо позаботиться о ее устойчивости. Поэтому приварите или присверлите ножки. Идеальным вариантом можно считать ролики. Прежде чем готовить на буржуйке пищу в первый раз, требуется провести обжиг. Он необходим, чтобы оставшаяся краска и другие продукты химии выгорели. Как сделать буржуйку, разберется каждый, стоит лишь поставить себе задачу и начать методично ее выполнять.

Бубафоня конвекторного типа из 2 бочек

Берем 2 бочки, одна 100 л, вторая 200 л.

С 200 л бочки вырезаем верх и дно.

В 100 л бочке обрезаем окантовку (оставить 5-7 мм), делаем разметку под 100 мл трубу (или 120 мл), вырезаем крышку.

Привариваем ребро жесткости на крышку, чтобы крышку не повело при нагреве. Привариваем ножки, сделанные с уголка. Привариваем распорки.

Одеваем 200 л бочку на 100 л. Привариваем трубу по разметке, изготавливаем поршень (блин).

Зазоры должны быть между блином и стенами бочки 2 см. Привариваем к блину (поршень) трубу подачи воздуха. Можно сделать распорки для поршня. С обратной стороны поршня привариваем упорные колосники шириной 4 см. Для регулировки подачи воздуха можно сделать задвижку.

Пропорции, которых нужно придерживаться при изготовлении печей конвекторного типа:

Если печь из газового баллона, то всасывающая труба должна быть диаметром 60-80 мм, дымоходная – 100-120 мм.
Диаметр блина должен быть на 3 см меньше диаметра внутри баллона.
Рёбра блина должны быть высотой 4 см, длина дымоходной трубы не менее 6 метров для жилых помещений с утеплением на улице.
Если делать печь со 100 литровой бочки, то диаметр дымохода должен быть 120-150 мм, всасывающая труба – диаметром 60-80 мм, блин или поршень должен уже быть на 4 см меньше по диаметру, чтобы от внутренней стенки до края поршня было 2-2.5 см

Это очень важно! Зазоры присутствовать должны обязательно, как вокруг крышки, так и вокруг всасывающей трубы в самой крышке. В эти зазоры поступает вторичный воздух, который дожигает пиролизные газы

Если не будет зазоров, то печь не будет работать на всех режимах и при резком открывании заслонки может возникать детонация.
Если печь делать из бочки 200 л, то подсосная труба воздуха должна быть диаметром 80 мм, дымоходная – диаметром 150 мм, высоту трубы желательно увеличить до 8-9 м, остальные параметры прежние.

Первый вариант печи для бани из бочки

Основанием для печи данной конструкции служит фундамент из бетона или кирпича, который устраивается также, как и при кладке обычной отопительной.

Чистую бочку обрезают “болгаркой”, в зависимости от высоты будущей печи.

Внутренние стенки бочки футеруют (обкладывают огнеупорным кирпичом).

Для размещения паровых камней бочку перекрывают обрезками рельс или металлических профилей с промежутками 50-80 мм.

На перекрытие насыпают камни слоем 300-500 мм, располагая самые крупные внизу. Камни подбирают плотные огнестойкие и с хорошей теплопроводностью (из тёмного перидотита, гранитные или др.), округленные, диаметром 70-150 мм.

Более подробно о выборе “паровых камней” можно узнать в статье о печи для бани по-чёрному.

Высота топки такой печи для бани должна быть 600-800 мм, чтобы избежать оседания сажи на камнях.К верху бочки приваривают конус из толстой жести (с отверстием для воды, закрывающееся дверкой), на который опирают дымовую трубу.

Горючие газы будут проходить через пустоты между камнями и уходить в дымовую трубу, отдавая своё тепло паровым камням.

Пар получают, поливая водой раскалённые камни через специально устроенную дверку.

Такую печь можно устанавливать как в парильной, так и в предбаннике. В последнем случае в парильную выходят дверки из камеры, где находятся камни.

Недостатком данной конструкции может являться то, что для её сооружения необходимо чтобы помещение было достаточно высоким. В целях экономии топлива, помещение парильной должно быть минимальным. Объём парильной и её высота определяются размерами полок и самой печи-каменки.

Поэтому, при малой высоте парильной, топку такой печи желательно производить из раздевальной или предбанника, расположенных ниже уровня пола помещения парильной.

Печь-каменку для бани топить лучше всего дровами из твёрдых лиственных пород деревьев. Можно топить и дровами из хвойных пород, но в этом случае, к концу топки в огонь подбрасывают несколько осиновых поленьев, красно-синее пламя которых уничтожает сажу и гарь. Если этого не делать, то камни периодически необходимо будет извлекать из емкости и очищать от сажи.

Рис 6 Печь-каменка для бани из бочки:1- фундамент; 2- колосники; 3- топочная дверка; 4- футеровка огнеупорным кирпичом; 5- перекрытие; 6- паровые камни; 7- дверка для пара; 8- дымоход.

Второй вариант

При этом варианте печь для бани изготавливается следующим образом. Топливник устраивается также, как и в первом варианте, изменяется только верхняя часть.

Топливник перекрывается “глухой” стальной плитой, в которую вваривается дымоотводная труба. Пространство между трубой и стенками бочки закладывается камнями.

Преимущество этого варианта в том, что паровые камни не покрываются сажей, а остаются чистыми и в дальнейшем не требуют очистки.

Рис.2 Печь для бани из бочки (второй вариант): 1- труба; 2- бочка; 3- паровые камни; 4- футеровка из огнеупорного кирпича; 5- топочная дверка; 6- колосники; 7- фундамент.

Печь с баком для воды

Из бочки может быть также изготовлена печь для бани с баком для воды. Для этого над топливником устраивается колосниковая решетка или плита с отверстиями, через которую дымовые газы будут проходить между камнями и выходить в трубу. Над камерой для камней устраивается бак для нагрева воды. Такой бак можно изготовить из нижней части другой бочки, приварив к ней сверху крышку и дымовую трубу. Кроме этого, к баку необходимо приварить трубу для подачи холодной воды и отбора горячей.

Вверху боковой поверхности камеры для камней устраивается дверка для получения пара.

Рис.2 Печь для бани из бочки с баком для нагрева воды: 8 – бак для воды ; 9 – труба с краном для отбора нагретой воды ; 10 – дверка для получения пара.

Печь для бани своими руками из бочки – видео

Ниже Вы можете просмотреть видеоролик о еще одной конструкции, которую можно соорудить своими руками.

С этой статьей статьей часто читают:

Традиционная русская печь
Печное отопление с водяным контуром
Банные печи своими руками из железа и кирпича
Дровяные печи для бани с баком для воды

		Следующая >

Как делать заслонки

Вырезаем по размеру внутренней трубы кругляш, но его диаметр должен быть чуть свободнее, чтобы без труда закрывался. К получившейся детали приклеиваем скобы типа защелки. Потом в трубе сверлим отверстие с двух сторон, оно должно быть приблизительно в центре двух бочек. Просовываем пруток через банку, и при этом кругляш продевается внутрь банки. Перед данным этапом работы, чтобы обеспечить к расклеиванию доступ, в верхней части бочки делается вырез.

https://youtube.com/watch?v=17nmFZS2XhY

В нижней бочке, в торце, делается прорезь для дверцы, после этого лист металла 300х300 мм устанавливается на петли. Под самой дверкой требуется сделать несколько отверстий, чтобы в топку буржуйки поступал кислород. Чтобы обеспечить печке жесткость, бочки можно по четырем углам соединить уголком, используя болты или электросварку. Для дальнейшего крепления решетки в центре верхней бочки и внутри нужно установить два уголка.

Чтобы сажа, имеющаяся в нижней бочке, не могла попасть в еду, отверстия следует закрыть фрагментами консервных банок, их следует предварительно нарезать. Когда вырезаем крышку верхней бочки, края зачищаем напильником. Потом устанавливаем ручку к крышке и монтируем ее на петли непосредственно к бочке, откуда она была вырезана.

Печь – буржуйка изготовление

1. Верхние края бочек загибаются внутрь для последующего соединения друг с другом и для удаления острых краёв;

2. Вырезаются отверстия для поддувала и топки.

Поддувало размером 50 на 300 мм. Топка 300 на 300 мм. Необходимо учитывать разницу в высотах бочек и высоту основания, которое будет размещено во внешней бочке;

3. 100-литровая бочка заваривается сверху стальным листом;

4. В стальном листе прорезается отверстие для дымохода, учитывается диаметр имеющейся трубы;

5. Выкладывается постамент на месте установки буржуйки из кирпича;

6. В 200-лит. бочке смесью щебня и глины, с использованием кирпича выкладывается основание для 100-литровой бочки;

7. Основание тщательно утрамбовывается;

8. 100-литровая бочка устанавливается на готовое основание;

9. Отверстия топки и поддувала бочек совмещаются и завариваются;

10. Из стального листа вырезается дверца;

11. Изготавливается засов из стального листа, нарезанного пластиной.

12. Один конец пластины загибается в виде буквы «О» для рукояти.

13. На дверцу и стенку буржуй привариваются петли из пластины металлического листа в виде буквы «П», ножками на стенки. На дверцу 2-е штуки – по ним будет скользить засов. На стенку бочки 1. Она будет удерживать дверь при вставленном засове;

14. Привариваются петли дверцы;

15. Приваривается дверца топки;

16. Труба под дымоход отрезается необходимой длины. Чем длиннее, тем сильнее тяга.

17. Приваривается труба дымохода. Необходима сварка без зазоров, чтобы дым выходил только в трубу.

18. Свободное пространство между бочками заполняется смесью глины и щебня.

19. Загнутые края 200-литровой бочки привариваются к краям 100-литровой.

При раскройке отверстий и деталей, необходимо учитывать, что металл при нагревании расширяется. Поэтому зазоры дверцы и других деталей необходимо оставлять достаточными для нормального функционирования.

Между поддувалом и топкой для облегчения удаления золы, можно поставить решётку, собранную из металлических уголков.

Принцип работы буржуйки из бочки: что нужно знать

Перед началом самостоятельной сборки такого устройства необходимо разобраться в том, как оно функционирует. Понимание принципа действия позволяет упростить процесс изготовления такой импровизированной печи.

В качестве топлива для самодельной буржуйки из металлического резервуара используются опилки или дрова. Спрессованные опилки отличаются тем, что довольно долго перерабатываются внутри самодельной печи. Кроме всего прочего, стоимость такого топлива минимальная, поэтому оно получило широкое распространение.

Перед началом самостоятельной сборки печки из бочки нужно составить схему конструкции

Диаметр 200-литровой бочки составляет 600 мм. При желании можно выполнить довольно функциональную конструкцию, которая к тому же будет иметь привлекательный внешний вид. Габариты резервуара объемом 200 л позволяют разместить внутри него шестиугольник, стороны которого будут равны 314 мм. В этом случае по технологии изготовления приспособления напоминают традиционные печные агрегаты.

Стоит отметить, что готовое устройство имеет не очень высокий КПД – всего 15%. Для повышения эффективности в самодельную конструкцию довольно часто добавляет еще один составляющий элемент – экран. Отражающий щит, безусловно, способствует повышению КПД, однако такое решение имеет и негативную сторону. Использование экрана, отражающего тепло, приводит к тому, что эксплуатационный срок самодельной печи уменьшается.

Печь из бочки имеет не очень высокий КПД – всего 15%

Стоит отметить, что если колосники в агрегате приподнимаются из-за высокого расположения поддувала, то тогда эффективность устройства падает. Это связано с тем, что тепло в такой конструкции рассеивается в воздух через ее нижнюю часть. Для решения такой проблемы необходимо спрятать в кирпичную кладку нижнюю часть печки из бочки. Своими руками выполнить такой агрегат поможет не только инструкция, но и обучающие фото- и видеоматериалы.

Срок службы буржуек, изготовленных из металлических бочек, составляет в среднем 3-4 года при нормальной эксплуатации. Для поднятия КПД используется множество ухищрений. Однако стоит сказать, что при всем желании получить более 20% отдачи от самодельного агрегата не получится.

Как сделать печку: советы по выбору качественной бочки

От выбора бочки зависят технические характеристики будущего отопительного прибора и его эффективность. Для того чтобы собрать самостоятельно печку-буржуйку, необходимо подготовить металлический резервуар, рекомендуемый объем которого составляет 200 л. Безусловно, выполнить печку можно и из менее габаритной емкости, однако в таком случае уменьшается эффективность отопительного прибора, которая и так довольно низкая.

Для сборки печки-буржуйки своими руками можно применять любые металлические бочки, изготовленные из стального материала. Сталь отличается хорошей устойчивостью к высоким температурам, поэтому ее использование для сборки отопительного агрегата более чем обосновано. Для этой же цели можно употреблять бочки, которые использовались для хранения:

масел;

Для изготовления печки своими руками можно применять любые металлические бочки, изготовленные из стального материала

красок;
топлива;
битума;
жидкого стекла;
песка.

Все емкости, производимые и используемые для хранения различных составов, подразделяются на виды по нескольким критериям. В первую очередь они могут быть с закрытым верхом или без него. А также такие резервуары отличаются друг от друга по толщине дна и открытого цилиндрического элемента конструкции (обечайки). Независимо от разновидности, для производства печи из металла своими руками необходимо провести предварительную очистку резервуара.

Эксплуатационный срок такой печки в любом случае зависит от толщины стенок бочки. Исходя из этого, не рекомендуется использовать для сборки отопительного агрегата резервуары, которые имеют толщину стенок меньше 2 мм. На срок годности устройства также оказывает влияние частота его применения.

Срок эксплуатации печки в любом случае зависит от толщины стенок бочки

Перед тем как приступить к сборке агрегата, необходимо выполнить чертеж печи длительного горения. Чем подробнее он будет, тем меньше вероятность допущения ошибок во время конструирования отопительного прибора.

Список источников
