Купить навес для машины из поликарбоната или профнастила: недорого, быстро, практично

Доступная цена. Навесы из поликарбоната и профнастила устанавливаются примерно по одинаковой цене. Конечно, существуют различные варианты, но в среднем они не сильно отличаются друг от друга.

Отличная пожаробезопасность

Эта характеристика является очень важной для навесов для машин, так как в случае возгорания они не позволят распространиться огню на транспортное средство или здание.

Простота установки. Оба этих материала обладают хорошей гибкостью, что позволяет создавать арочные и изогнутые навесы

К тому же они являются очень лёгкими, поэтому стоимость их доставки максимально приемлемая.

Устойчивость цвета. Очень часто автовладельцы хотят купить навесы из поликарбоната или профнастила из-за разнообразия цветов и их устойчивости – даже спустя 10 лет подобная конструкция будет смотреться презентабельно.

Долговечность. Повреждение подобных конструкций может произойти лишь от очень сильных ударов. Сами же они сохраняют свои характеристики на должном уровне в течение 20-40 лет, что избавляет от необходимости постоянно беспокоиться об их ремонте и обновлении.

Размеры конструкции

В зависимости от места расположения фермы, ее формы и погодных условий проводится укрытие определенным материалом: металлический профиль, поликарбонат, профильный настил, асбестовые листы и др.

Каждый из материалов имеет свои стандартные размеры. Эти размеры могут служить основой при расчете общей длины конструкции, размеров между опорами. Для этого ширину и длину фермы надо сделать кратной размеру плит. Если размеры фермы рассчитывать под размеры плит, которыми она будет накрываться, то это уменьшит строительные отходы. Размер панели при расчете необходимо учитывать с учетом нагрузки, которую будет нести вся конструкция.

Характерным отличием может быть то, что в случае, когда общая длина фермы превысит 36 метров, необходимо выполнить строительный подъем.

Расчет высоты конструкции проводится исходя из того, для каких целей она изготавливается. Готовая конструкция не должна быть меньше 1.8 метра, средней высоты человека. Если конструкция монтируется под большой автомобиль (внедорожник, микроавтобус), то над крышей автомобиля должно быть вентиляционное пространство не менее 10 см.

Материал для каркаса и опор

Каркас навеса состоит из опор, прогонов и обрешетки. Размеры этих металлоконструкций напрямую зависят от общих размеров фермы. Установлены эти величины требованиями ГОСТ 23119-78 и 23118-99.

Опоры могут быть изготовлены из стальной трубы круглой, диаметром от 4 до 10 см или же сделаны из стальной трубы профилированной, размером 0.8х0.8 см. Рассчитывая шаг монтажа опор, надо учесть то, что расстояние между опорами не должно превышать 1.7 метра. Нарушение этого правила может привести к потере прочности и надежности всей фермы.

Обрешетка выполняется из стальной трубы профилированной, размером 0.4х0.4 см. Она может быть выполнена из дерева или металла. От материалов изготовления зависит шаг монтажа обрешетки. Продольная деревянная обрешетка устанавливается с шагом в 25-30 см, металлическая обрешетка монтируется с шагом 70-80 см.

Прогоны для навесов с длиной пролета до 4.5 метров выполняются из металлического профиля 0.4х0.2х0.02 см. Для прогонов ферм с пролетом от 4.5 до 5.5 метров применяется профильная труба 0.4х0.4х0.02 см. При величине пролета более 5.5 метров для изготовления прогонов применяют профильную трубу с сечением 0.4х0.4х0.03 см или же более сильную 0.6х0.3х0.02 см.

Разновидности навесов из металлопрофиля

При строительстве навесов необходимо ориентироваться на их форму и пространственное положение.

Навес из профиля полукруглой формы

В соответствии с этими критериями выделяют следующие основные виды навесов: односкатный, двускатный, арочный.

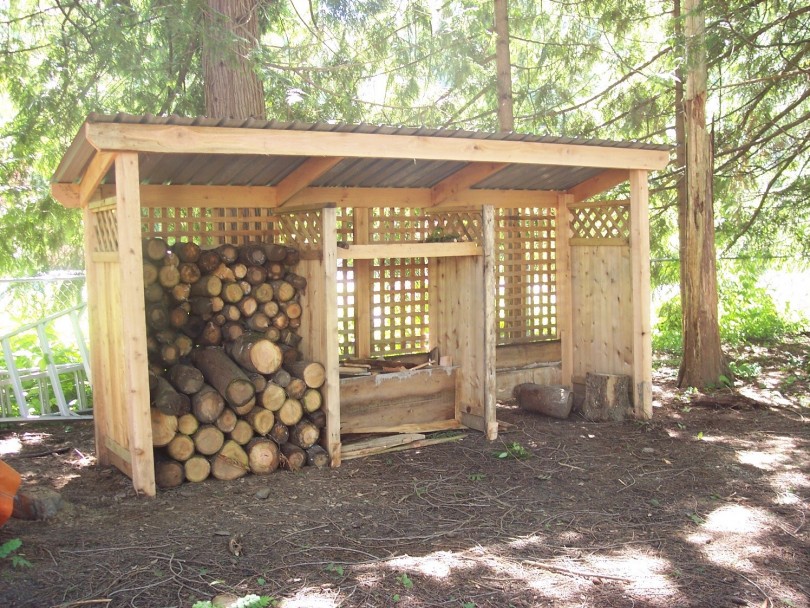

Односкатный навес

Такой тип навесов очень удобен, поскольку имеет форму наклонной плоскости, расположенной под углом. Эта конструкция обеспечивает максимальную защиту территории, а также имеет естественную систему водостока. Вода и другие атмосферные осадки не в состоянии задерживаться на наклонной плоскости, защищая, таким образом, кровельные материалы от преждевременной порчи.

Желая сделать односкатный навес из металлопрофиля своими руками, нужно учитывать несколько особенностей. Во-первых, ключевым моментом является определение угла наклона. Если он будет слишком крутым, то есть риск попадания нежелательной влаги под навес, а также высока вероятность порчи металла под воздействием сильных порывов ветра.

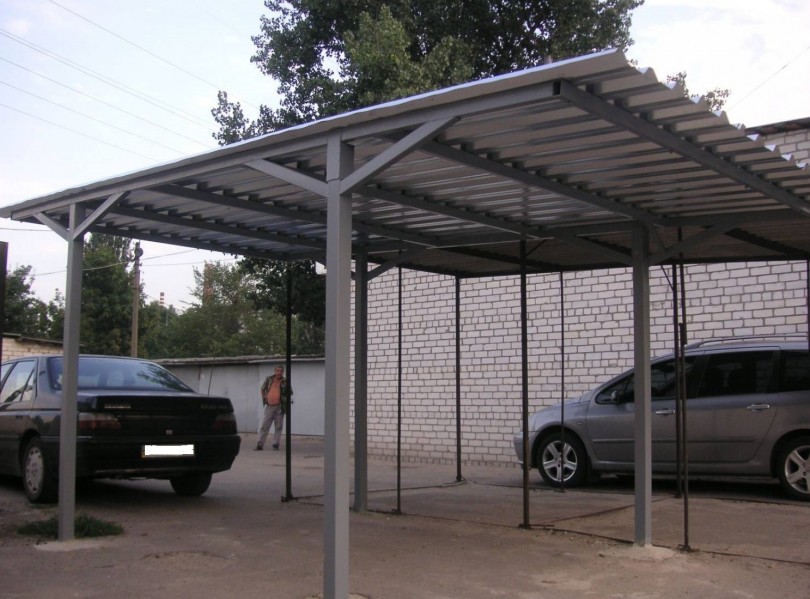

Односкатный навес для автостоянки

Во-вторых, обязательно нужно продумать организацию дренажной системы, поскольку постоянно скатывающаяся жидкость превратится в водный поток, способный размывать грунты.

В-третьих, выбор направления склона должен полностью основываться на статистических данных преобладания воздушных масс, точнее, их направления.

И, в-четвёртых, не нужно пренебрегать дополнительным укреплением навеса, особенно в регионах, для которых характерны частые порывы ветра. Односкатный навес из металлопрофиля отлично защитит не только от осадков, но и от излишнего солнца, что крайне удобно для всех сезонов. Чаще всего его используют не как отдельную конструкцию, а как пристройку.

Подробная схема с размерами односкатного навеса

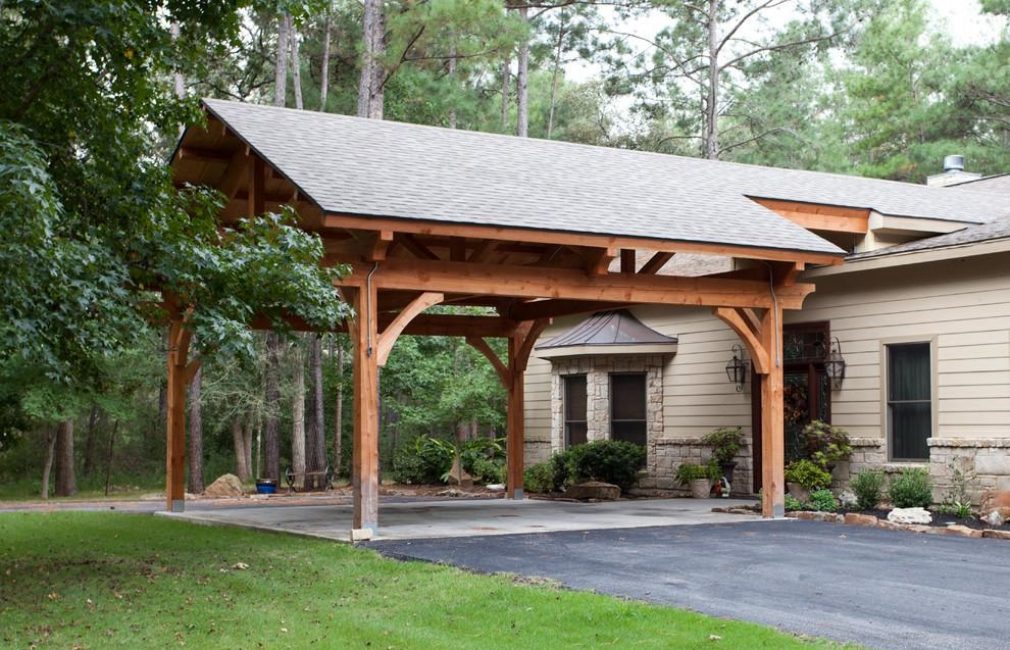

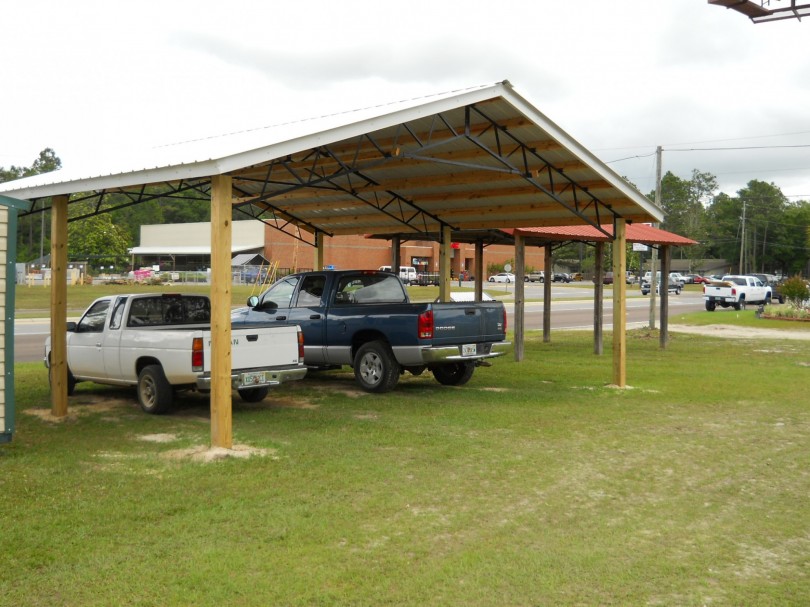

Двускатный навес

В тех регионах, где сложно установить преобладающее направление ветров, чаще пользуется спросом двускатный навес из профиля. Он отличается от односкатного дополнительной плоскостью, эта конструкция выглядит как обычная крыша дома, но имеет несколько иное строение.
Такой навес имеет гораздо больше преимуществ, поскольку его площадь позволяет укрыть намного боль территории, нежели в первом случае. Чтобы достичь максимального эффекта, а также сделать конструкцию надёжной, необходимо воспользоваться более серьёзной системой креплений, которые предполагают дополнительные опоры профиля.

Многоскатные навесы

Выставочные центры, игровые площадки и автомобильные стоянки наиболее удобно оснащать именно многоскатными навесами, которые выглядят как каскад из двускатных навесов. Многоуровневое расположение позволяет максимально увеличить охватываемые площади, однако процесс монтажа будет занимать гораздо больше времени.

Это объясняется несколькими потребностями:

замеры и чертежи (чтобы многоскатный навес был прочным и полностью выполнял свои функции, без точных измерений и проектировочных навыков не обойтись);
выбор подходящего материала;
обязательное обустройство системы водоотводов и ливнёвки.

Нередко можно встретить многоскатный навес в частном доме, который играет роль продолжения гаража, служа отличным вариантом защиты транспорта от осадков.

Арочные навесы

Для тех, кому навес – это не только средство укрытия и защиты, но ещё и элемент декора, идеально подойдёт арочный навес.

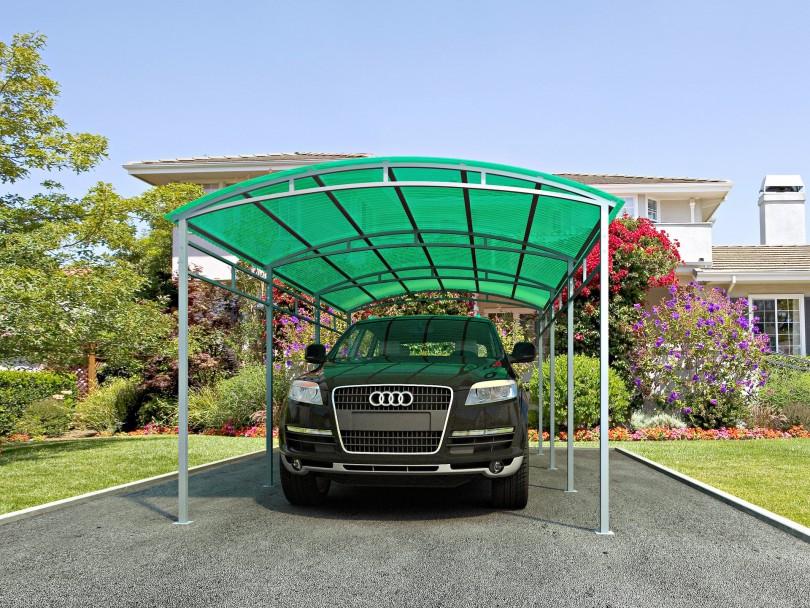

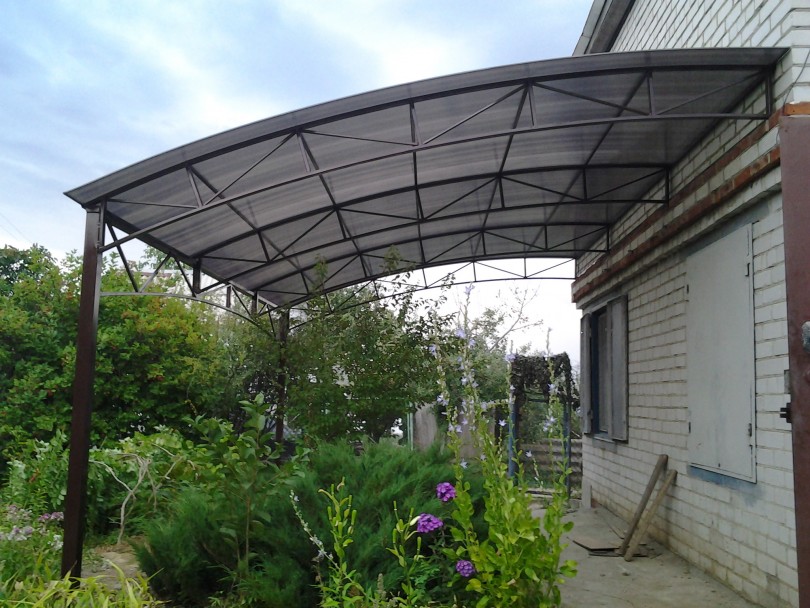

Вариант устройства арочного навеса из профиля

Он имеет привлекательный и более аккуратный внешний вид, который никак не отражается на его качественных характеристиках, придавая любому дому или местности индивидуальности.

Главным недостатком таких навесов станет их более высокая стоимость. Объясняется это тем, что навес из профиля дугообразной формы практически невозможно сделать своими руками. Для этого потребуются специальные инструменты, а также знания и навыки работы с металлом.

Устанавливаем опоры и обрешетку

Изготовление несущей конструкции – наиболее важный процесс, так как от правильности выполнения всех действий напрямую зависит долговечность строения. Неправильно собранный каркас может просто упасть при солидной нагрузке в зимнее время или быть неопрятным на вид. Чтобы этого не произошло, делать все надо постепенно, с учетом всех возможных ситуаций при эксплуатации.

Шаг 1Установка колон.

Первым делом необходимо пробурить в земле отверстия диаметром 30 сантиметров – они будут предназначаться для последующего бетонирования металлических опор. Далее вставляем в них опору, только аккуратно, чтобы не насыпать много земли на подошву ямы – бетон может проседать тогда. После того, как вы зальете 50% раствора в яму, надо взять отвес, промерять все и корректировать стойку влево/вправо. Точно такую же операцию осуществить с тремя оставшимися опорами, после чего выровнять их по высоте.

Шаг 2Делаем обвязку.

Ее можно сделать в самом верху – это традиционный метод строительства, а можно испытать неординарные способы усиления конструкции. Например, приварить инверторной сва ркой обвязку накрест (верхний одной опоры и низ другой соединяются), сеткой или вообще сделать двойную – вверху и внизу.

Шаг 3Обрешетка.

Если у вас прямая односкатная крыша – нечего морочить себе голову и придумывать «хитрые» конструкции. Просто установите металлические балки через каждые 80 сантиметров, на них будет прикручиваться профилированный металлический лист. С двускатной крышей немного сложнее: делаем прямую балку и конек, под коньком должно быть перпендикулярное усиление к прямой балке. Одного усиления достаточно. Наиболее сложный вариант – двойная арка. Здесь проще будет купить готовые гнутые элементы, а между этими арочными квадратами тогда уже сделать Г-образные усиления через каждые 40-50 сантиметров. Если навес больше 4 метров в ширину, нужно устанавливать еще прямое дополнительное усиление.

Размеры навеса для машины

Размеры навеса для машины зависят от размеров и количества автомобилей, которые будут в нем находиться. К примеру, если навес рассчитан на одну машину длиной 4 м, длина навеса должна быть как минимум 5 м, а ширина 2,5 м. Если вы владелец джипа либо минивэна, размеры навеса должны составлять: ширина – 3,5 м, длина – 6,5 м.

Что бы правильно рассчитать высоту навеса, необходимо учитывать высоту машины с помещенным на ней грузом на верхнем багажнике (на тот случай, если во время сильного ливня вам понадобится что-нибудь перевезти). Следует заметить, что слишком высокий навес для машины это тоже плохо, т.к. возникает вероятность попадания косых осадков под навес, а также способности порывов ветра трясти крышу. Рекомендованная максимальная высота навеса составляет 2,5 метра.

Подготовительный этап

Прежде чем приступать к строительству навеса, необходимо:

разработать чертеж конструкции;
приобрести материалы;
подготовить инструменты для работы.

Чертежи навесов

Навес из профильной трубы своими руками может быть следующих видов:

односкатный, если с другой стороны конструкция примыкает к зданию или забору;

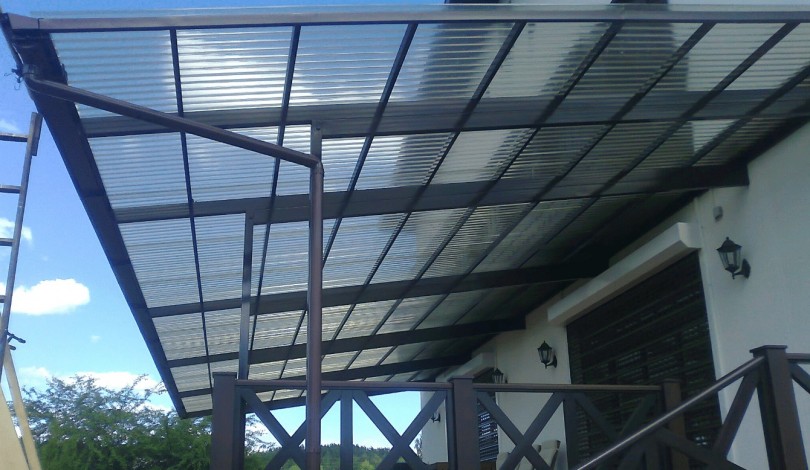

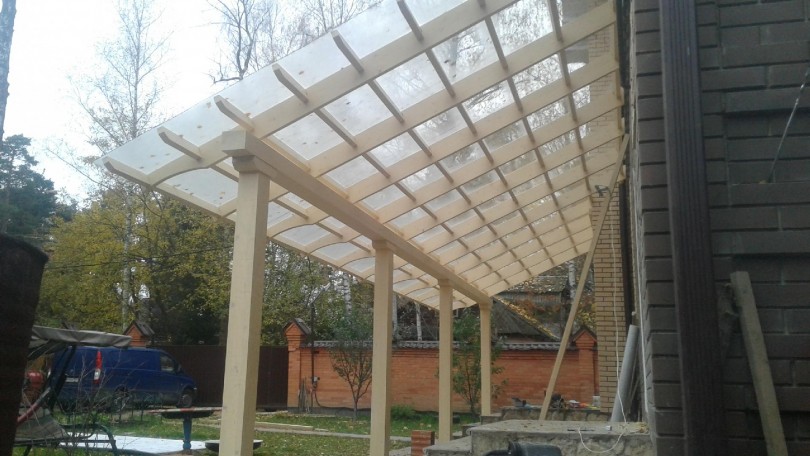

Конструкция, соединенная с домом

двускатный, то есть отдельно стоящая конструкция, имеющая форму домика;

Разновидность дачного навеса в виде домика

арочный.

Отдельная конструкция из профильных труб

Вид и форма будущей постройки зависит от количества свободного места на дачном участке и желания пользователей.

Односкатный навес занимает наименьшую площадь. Его изготовление и установка производится быстрее, чем иные типы конструкций.

После выбора конструкции навеса можно приступать к разработке чертежа.

Любой навес состоит из ряда элементов:

подготовленная площадка. Это может быть просто земля, бетонное основание или площадка, выложенная плитками;
при подготовке площадки требуется предусмотреть опорные плиты, являющиеся основными держателями конструкции;
колонны или стойки конструкции;
кровельные и связующие фермы – дополнительные элементы, придающие навесу устойчивость и прочность;
обрешетка крыши. Дополнительная обрешетка применяется при изготовлении навеса, закрывающего большую площадь участка;
кровля. Для кровли можно использовать поликарбонат различных цветов, профнастил.

Основные элементы, входящие в конструкцию навеса

Чертеж навеса из профильной трубы должен отображать:

размеры конструкции, подбираемые в зависимости от свободной площадки и пожеланий пользователя. От размера постройки зависит количество требуемых материалов;
применяемые материалы.

Готовый проект будущей постройки

На основании чертежа конструкции производится расчет навеса из профильной трубы, а именно количество материалов, требуемых для изготовления.

Материалы для изготовления конструкции

Итак, конструкция навеса из профильной трубы состоит из:

профильных труб различных размеров;
материала для покрытия кровли.

Подбор подходящего сечения должен основываться на предполагаемой нагрузке будущего навеса на несущие элементы. Стоит отметить, что профиль лучше подбирать с запасом прочности в 2-3 раза от представленных в таблице значений.

Подбор сечения профильных труб

Несущие элементы навеса требуется изготавливать из трубы с минимальным сечением 80*80 мм. Это придаст конструкции необходимую прочность и устойчивость. Дополнительные элементы можно изготовить из труб меньшего сечения. Оптимально подойдут трубы 40*20 мм.

Чтобы рассчитать количество кровельного материала, надо:

вычислить площадь поверхности, которую требуется закрыть;
увеличить показатель на 5% (минимальный запас).

Для крепления покрытия потребуются кровельные болты с прокладками.

Навес может быть собран одним из трех методов:

при помощи сварки (требуется подготовить электроды для работы со сварочным аппаратом);

Сборка конструкции при помощи сварки

при помощи резьбовых соединений (приобретается требуемое количество крепежных болтов и металлических уголков);

Соединение профильных труб каркаса при помощи болтов

с использованием специальных хомутов (подготавливаются хомуты различных видов).

Сборка конструкции при помощи специальных креплений

Каркас постройки желательно защитить от коррозии при помощи краски.

Инструменты, необходимые для работы

Для строительства навеса потребуется набор следующих инструментов:

мерительная рулетка;
строительный уровень для проверки вертикальности конструкции;
лопата для проведения земельных работ;
болгарка для нарезки труб;
шуруповерт;
дрель;
сварочный аппарат.

В целях безопасности все работы лучше проводить в защитных перчатках.

Отделка и настил кровли

Красить необходимо предварительно зачищенную и прогрунтованную поверхность. Если где-то остались места со ржавчиной, рекомендуется покрыть каркас смесью преобразователя, грунтовки и краски. Использовать для этого можно флейцевую кисть.

Настил кровли

Самым распространённым материалом для кровли навесов является сотовый поликарбонат. Он отражает часть солнечных лучей, создавая при этом тень. Некоторые особенности при работе с этим материалом:

Листы сначала примеряют на каркас, далее отмечают линии разреза для стыковки, а также места отверстий, совпадающие с просверлёнными дырками в металле.
Первый лист укладывают по краю каркаса, оставляя на выступ 15–20 см, и фиксируют к последней ферме.
Далее противоположный торец вставляют в соединительный профиль, и весь лист фиксируют саморезами с термошайбами. В таком порядке производятся дальнейшие работы.
Наружные торцы заклеивают скотчем. На них одевается угловой профиль.

Необходимо заранее приобрести соединительные профили, термошайбы и торцевые профили для обеспечения герметичности.

Форма крыши и материал

От угла наклона навеса зависит длина стропил под его монтаж и марка кровельного материала.

Угол наклона от 22 до 30 градусов. Такой угол устанавливается на фермах, которые монтируются в регионах с высокой уровнем выпадения снежных осадков. Предпочтение тут отдается поясу из профильной труби треугольной формы. Крышу такого навеса рекомендуется накрывать прямыми асбестовыми или волнистыми листами, разного рода металлическим профилем.

Угол наклона от 15 до 22 градусов. Крыши навесов с таким углом наклона монтируются при высоких показателях ветровых нагрузок и имеют двускатную форму. Они отличаются небольшой парусностью и укрываются зачастую металлическими кровельными покрытиями.

Угол наклона от 6 до 15 градусов. Самые простые односкатные навесы. Могут накрываться поликарбонатом или профильным настилом.

Для определения несущей способности крыши или допустимой нагрузки, которую она может выдержать, рекомендуется использовать онлайн калькулятор.

Расчет онлайн калькулятор

Представленный выше вариант расчета является самым простым. Существует много формул и вариантов для расчета навесов в зависимости от их форм, размеров, назначения. Для человека с хорошими знаниями сопромата и механики просто воспользоваться формулами и провести расчет. Ведь от того, насколько точны вычисления и низка погрешность, будет зависеть длительность службы навеса.

Если самостоятельное решение вопроса затруднительно, то лучше решить вопрос со специалистами. Провести расчет фермы для профильной трубы с использованием онлайн калькулятора для них не составит труда. Это даст возможность качественно и правильно составить проект, рассчитать марку и количество материалов, с точностью до 90 % определить стоимость конструкции.

Виды конструкций

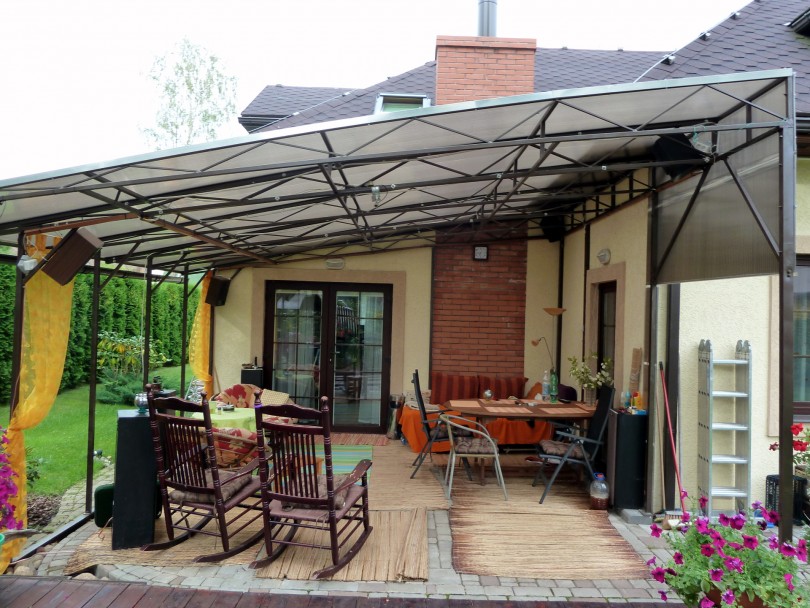

Навес с покатой крышей

Перед началом строительства, определяется вид конструкции.

Их есть несколько:

С прямой крышей – чаще всего выполняет защитные функции для автомобиля, чтобы на него не попадали снег и дождь
С покатой крышей – за счет наклона с него хорошо сходит снег и вода. Разделяются на односкатные и двускатные
С фигурной крышей – конструкция создается в виде арки, пирамиды. Купола или других фигур

Разделить можно еще по типу строительства:

1.На опорах

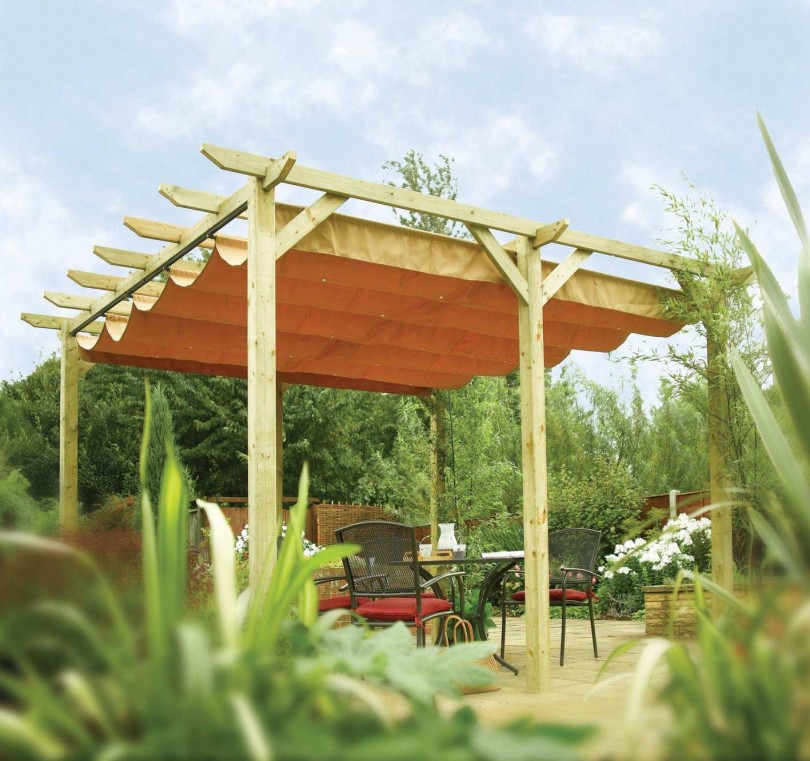

Навес на опорах

2.Консольная конструкция

Козырек над крыльцом: какие бывают виды, устройство, чертежи, пошаговая инструкция изготовления своими руками (80 Фото & Видео) +Отзывы

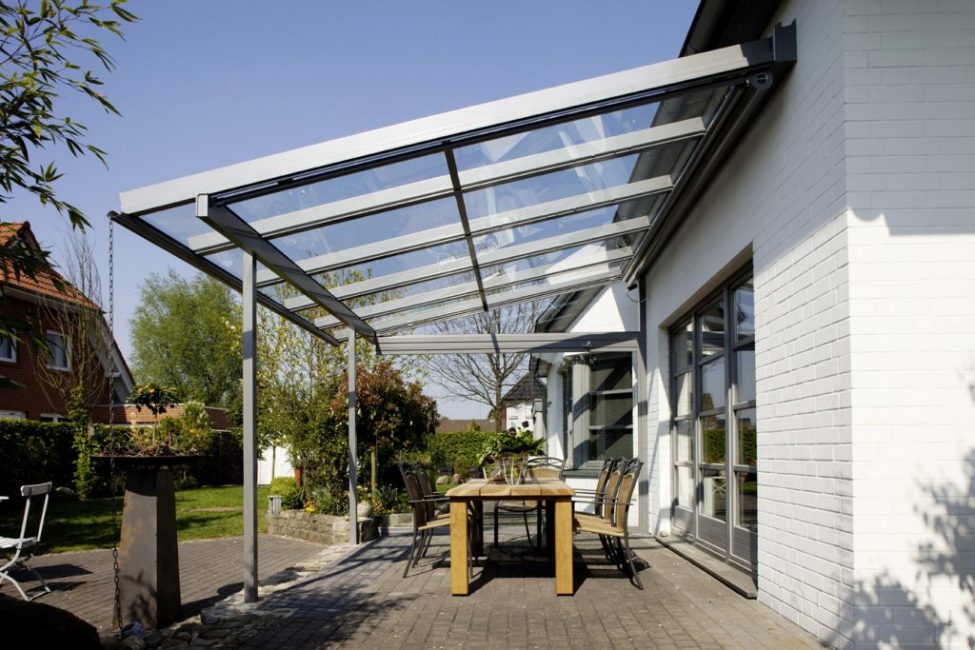

Консольный односкатный навес

Конструкции, установленные на опорах, отличаются обширным функционалом:

Для стоянки автомобиля
Для летнего отдыха
Для хозяйственных нужд

Консоль используется как козырек. Она может располагаться вдоль фасада дома. Ширина ее должна быть в пределах 2 метров. Она должна быть хорошо закреплена к фасаду, иначе сильный ветер ее может сдуть.

Роль консоли защищать окна и двери от дождя и снега. При добавлении различных элементов, она может выступать в качестве декоративного элемента.

Технология производства работ

Строительство любого навеса возле дома начинается с фундамента.

Фундамент

На этом этапе во дворе выкапывают ямы под фундамент для опор либо единую траншею по всему периметру будущего навеса. Ширина и глубина траншеи или ямы должна составлять примерно 40-50 см.

Заливка фундамента для навеса

Сделать это можно как при помощи обычных лопат своими руками, так и при помощи наёмных рабочих и специализированной техники.
В подготовленные отверстия в земле насыпается 10-сантиметровый слой песка, поверх него – слой щебня. Это будет своеобразная подушка перед заливкой бетона. В яму устанавливается опора вертикально по уровню, заливается бетонной смесью и оставляется до высыхания фундамента.

Каркас

Каркас из выбранного материала привязывается к установленным опорам. Если принято решение сделать навес к дому из дерева, то элементы каркаса крепятся к опорам с помощью уголков и саморезов. Если же речь идёт о металлическом каркасе, то лучше всего воспользоваться сварочным аппаратом, хотя некоторые используют и простые саморезы по металлу.

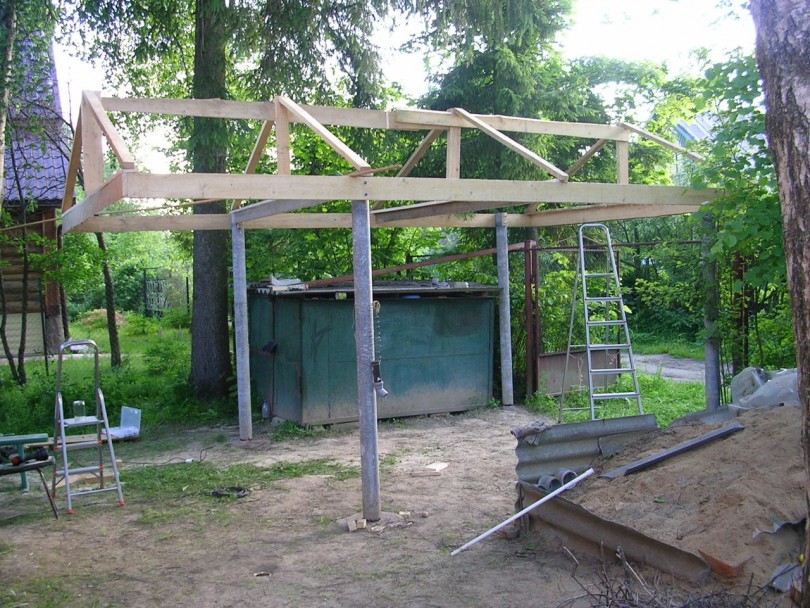

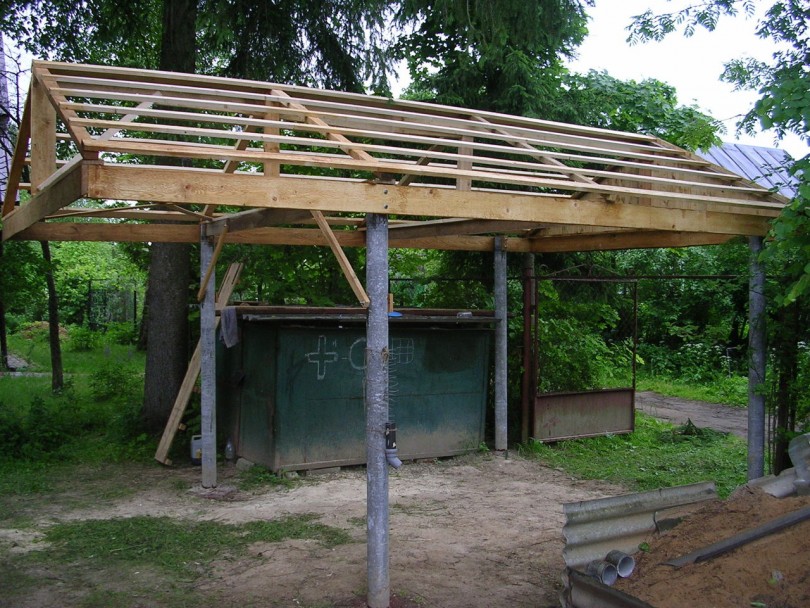

Процесс монтажа каркаса для навеса к дому

Важно следить, чтобы все элементы каркаса располагались строго по уровню, если только согласно проектам не требуется иного. В случае самостоятельной установки каркаса своими руками обязательно используется уровень и угольник для разметки перпендикулярных линий

Здесь нельзя надеяться построить всё ровно «на глазок», так как любой перекос в ту или иную сторону приведёт к снижению прочности конструкции и возможному падению всего навеса впоследствии

В случае самостоятельной установки каркаса своими руками обязательно используется уровень и угольник для разметки перпендикулярных линий. Здесь нельзя надеяться построить всё ровно «на глазок», так как любой перекос в ту или иную сторону приведёт к снижению прочности конструкции и возможному падению всего навеса впоследствии.

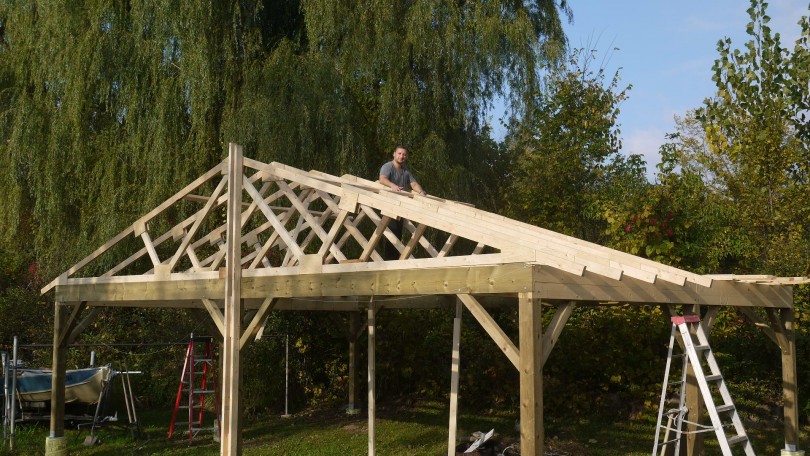

Поверх опор возводится обрешётка для крыши. Если по проектам требуется сделать изогнутую крышу, нелишним будет дополнительное усиление изогнутой конструкции при помощи горизонтальной перекладины, приваренной по концам гнутой трубы. Перпендикулярно к ней можно приварить дополнительные ребра жёсткости из металла, создав так называемую ферму.

Устройство крыши

На финальном этапе изготовления навеса к каркасу крепится кровля. В случае если делается навес из профнастила, то понадобятся обычные кровельные саморезы.

Если решено сделать кровлю из поликарбоната, могут понадобиться специальные термические шайбы под саморезы. Дело в том, что лист поликарбоната нельзя прикручивать простыми саморезами по металлу, для этого лучше использовать специализированные материалы. Даже кровельные саморезы могут не спасти от протекания в листе поликарбоната во время дождя, поэтому специалисты советуют применять специальные шайбы. В противном случае металл может подвергаться воздействию губительной коррозии.

Подобных проблем для крыши из профнастила нет, поэтому многие ошибочно полагают, что можно использовать простые саморезы по металлу для крепления этого материала. Это неправильно, так как такой крепёж всё равно будет покрываться ржавчиной. Отверстия же в листе профнастила слишком велики, чтобы плотно прилегать к основанию каркаса, поэтому лучше всё-таки во избежание проблем применять только кровельные саморезы с резиновой прослойкой. По окончании кровельных работ навес к дому будет готов к эксплуатации. При правильном подходе и соблюдении всех требований безопасности и норм строительства навес будет долго радовать хозяина частного дома своим внешним видом и функциональными качествами.

Что собой представляет данная металлоконструкция?

Процесс изготовления конструкции является довольно трудоемким, но более экономичным сравнительно с использованием сплошных балок.

В строительстве применяется парное количество составляющих элементов, которые соединяются между собой посредством косынок. А все составляющие данной металлоконструкции соединяются между собой либо при помощи сварочного аппарата, либо специальными клепками.

Таким образом можно сделать вывод что данная конструкция является своего рода каркасом (или скелетом) будущего сооружения, обшитая снаружи облицовочным материалом.

Качественное изготовление конструкции при помощи сварки проводится на земле и только после этого переносится наверх и монтируется уже в собранном виде по верхней обвязке по ранее установленной разметке.

Только в этом случае можно говорить о надежности конструкции и о длительном времени ее эксплуатации. Фермы пространственного вида нуждаются в закреплении, потому что конструкция является жесткой и может нести высокие нагрузки.

Функциональность сырья

Древесина удобна в использовании. Собирать каркас можно из бруса любой формы: круглого, квадратного, клееного. Для работы потребуются столярные инструменты.

Закрепить детали можно гвоздями или шурупами. Чтобы навес на даче, сделанный своими руками стоял долго, его надо покрыть лаком, краской или другими средствами защиты.

Для металлической конструкции используется любой материал: алюминий, железо, нержавейка. Иногда в таких сооружениях можно увидеть кованые изделия. Чтобы детали из железа не ржавели их надо покрывать защитными средствами или просто красить.

Крыша из поликарбоната сделает площадку под навесом светлой, используя материал светлых тонов или напротив, затенит, с помощью темных оттенков или другого покрытия.

Для навеса к дому своими руками используются материалы, подходящие к дизайну основного здания.

Проектирование навеса из профильной трубы

Прежде всего нужно определиться с назначением навеса, будет это просто козырёк над крыльцом или же навес над парковкой авто. При составлении проекта необходимо учесть:

Размер. Это зависит от цели строительства навеса и той площади, которую он призван защищать.
Кровельный материал. Его толщина влияет на нагруженность силовых элементов каркаса, а значит, и на выбор опор.
Количество сезонных осадков и силу ветра. Это влияет на выбор материала для опорных элементов и кровли.
Тип крепления козырька к дому.

Необходимый инструмент

Для выполнения работ по изготовлению навеса понадобится следующий инструмент:

сварочный аппарат для дуговой или полуавтоматической сварки, электроды универсальные;
болгарка с отрезным и шлифовочным дисками;
рулетка длинной от 5 м;
маркер;
уровень, гидроуровень или лазерный нивелир;
шуруповёрт, свёрла;
гаечные ключи;
лопата или бур.
средства защиты глаз и рук.

Выбор материала

Для изготовления легковесного каркаса козырька отлично подойдут холоднокатаные или электросварные трубы квадратного сечения с толщиной стенок 2 мм, так как они обладают высокой прочностью на сжатие и изгиб, легко сопрягаются в местах сварных соединений. При изготовлении ферм лучше использовать трубы прямоугольного сечения. При изготовлении навеса для авто в качестве опор стоит выбирать квадратные профтрубы шириной от 5 до 10 см. Они выдерживают высокую поперечную нагрузку.

Профильные трубы квадратного и прямоугольного сечения идеально подходят для изготовления опорных элементов каркаса

Чертежи и расчёт материала

Расчёт материала, требуемого для изготовления навеса, задача нетрудная. Достаточно определиться с размерами будущего козырька, затем начертить чертёж. Основываясь на нём необходимо подсчитать общую длину профильной трубы с учётом ширины реза диска.

На эскизе необходимо указать все размеры

В случае строительства навеса для авто и места отдыха, нужно учитывать, что придётся добавлять вертикальные опоры и проводить монтаж закладных в фундаменте.
