Обратный клапан на воду своими руками

Сборка обратного клапана своими руками теоретически возможна. Расходный набор фитингов покупают в сантехническом отделе ближайшего магазина хозяйственных принадлежностей.

Для воплощения творческих замыслов потребуется:

тройник с внутренней резьбой (корпус обратного клапана);
муфта с наружной резьбой (формирует седло для затвора);
стальная пружина достаточной жесткости, подходящего диаметра и длины (для свободного хода витков внутри тройника);
стальной шарик, диаметр которого немного меньше условного прохода тройника;
глухая заглушка — упор для пружины («папа»);
уплотнитель резьбового соединения (фум, лен);
набор сантехнических ключей.

Поток воды входит со стороны муфты и меняет направление на выходе под углом 90°.

Виды клапанов, их устройство и назначение

Итак, клапан – это вид запорной аппаратуры, которая необходима для упорядочивания различных параметров рабочей среды: регулирует расход, поддерживает нужный уровень давления, смешивает необходимую пропорцию, отслеживает заданный уровень жидкости или газа.

Конструкция

Размеры клапанов бывают от нескольких миллиметров до метра, и соединяться с рабочей аппаратурой, устройством, техникой или изделием они могут при помощи резьбы, фланца или сварки. Делают их из различных по свойствам материалов: чугуна, бронзы, стальных или никелевых сплавов, каучука, тефлона, графита, хлопка и т.д.

Устройство обратного клапана

Конструкция любого клапана примерно одинакова:

корпус;
крышка или головка;
седло;
заслонка или затвор;
шпиндель или шток;
маховик или автоматика для перемещения шпинделя.

Принцип работы для общего семейства клапанов следующий. Когда жидкость или газ проникает внутрь корпуса с одной стороны, головка на штоке с уплотнителем в виде сальника передвигает заслонку, при помощи чего отверстие седла либо открывается, либо закрывается, прекращая поток рабочей среды или изменяя угол его проникновения в устройство.

Виды и классификация

В зависимости от конструкции заслонки (затвора) принято различать два глобальных класса клапанов:

линейная заслонка – чтобы открыть или закрыть седло заслонка поднимается или опускается;
поворотная заслонка – работает по принципу вентиля, проворачиваясь по часовой стрелке или против часовой стрелки, тем самым открывая ли закрывая затвор.

Строение клапанов с линейной заслонкой бывает:

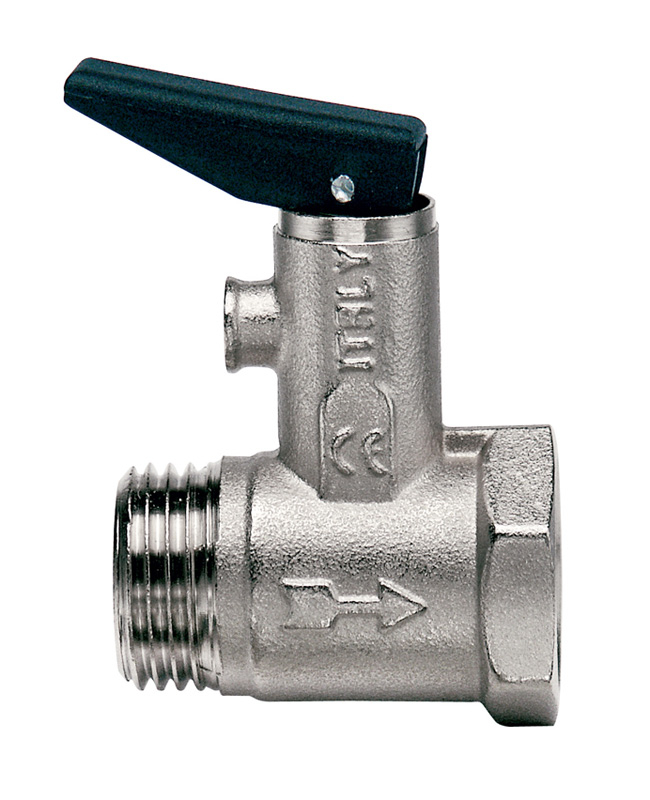

Предохранительный клапан для водонагревателя

шиберное;
вентильное;
игольчатое;
мембранное;
тарельчатое;
обратное (обратные клапаны);
редукционное (редукционный клапан).

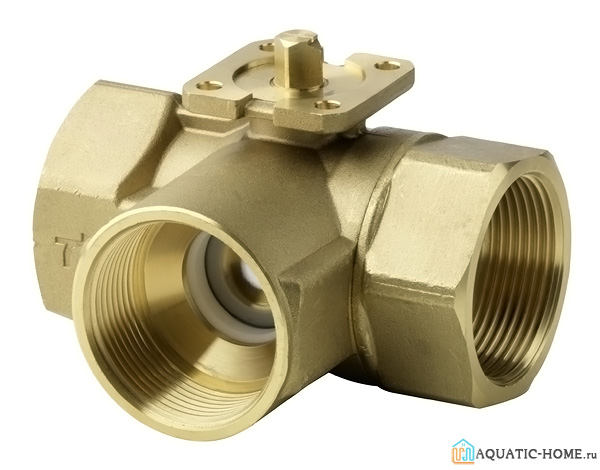

Строение запорной аппаратуры с поворотными заслонками бывает:

дроссельное;
шаровое;
пробковое;
регулирующее;
дренажное предохранительное;
приводное.

Сегодня рассмотрим подробно обратные клапаны.

Примечания

. Дата обращения 26 ноября 2020.
↑ . for-engineer.info. Дата обращения 16 октября 2015.
↑ Поговорим об арматуре. Р. Ф. Усватов-Усыскин — М.: Vitex, 2005.
↑ Трубопроводная арматура. Справочное пособие. Д. Ф. Гуревич — Л.: Машиностроение, 1981.
↑ В 1982 году вступил силу ГОСТ 24856-81, установивший новые термины и определения в области трубопроводной арматуры.
Трубопроводная арматура с автоматическим управлением. Справочник. Под общей редакцией С. И. Косых. — Л.: Машиностроение, 1982.

В 2007 году взамен ГОСТ 24856-81 вступил в силу ГОСТ Р 52720-2007, установивший новые термины и определения в области трубопроводной арматуры.

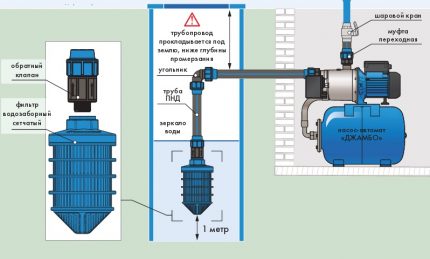

Донный обратный клапан

Донные разновидности обратных клапанов устанавливаются на входе откачивающей воду магистрали. Применяются для оснащения поверхностных насосных систем с целью защиты от падения давления.

Задача донного обратного клапана заключается в сохранении воды в системе и поддержании рабочего уровня давления (+)

По конструктивной специфике донные обратные клапаны подразделяются на:

Пружинные. Рабочий запирающий механизм их состоит из пружины и диска, который при сокращении пружины под напором воды смещается вдоль корпуса устройства и пропускает поток.

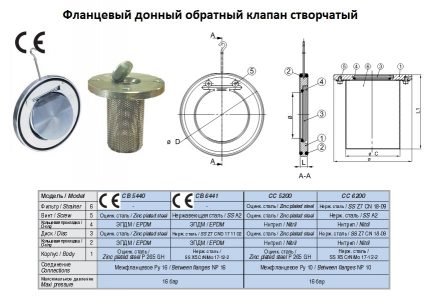

Створчатые. Основной орган представляет собой одну или две поперечные створки, раскрывающиеся под напором откачиваемой воды и возвращающиеся на место при его прекращении.

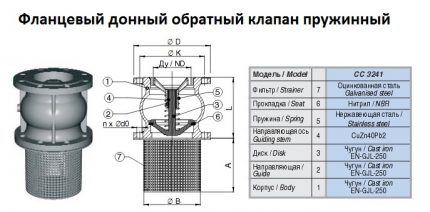

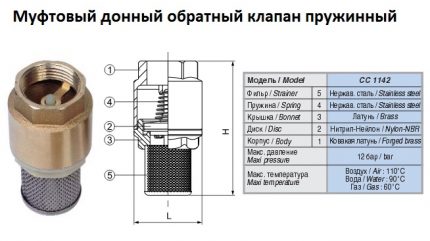

По способу крепления к торцу всасывающего шланга или трубы донные клапаны подразделяются на муфтовые и фланцевые. В тандеме с бытовыми насосными агрегатами чаще всего применяются муфтовый вид.

Под давлением воды пружина устройства сжимается, а прикрепленный к ней запорный диск открывает путь потоку только в одном направлении

Муфтовые соединения обратных клапанов проще в установке, но требуют периодического контроля состояния, особенно при работе с вибрационной помпой

Створчатый обратный клапан – самый простой в эксплуатации ремонтопригодный вариант устройства, створка которого открывается только в одном направлении под напором откачиваемой воды (+)

Перед донным обратным клапаном рекомендована установка сетчатого фильтра. Он обязан исключать проникновение в насосную систему биологических загрязнений и твердых частиц, обладающих абразивным эффектом.

Устройство необходимо устанавливать согласно направлению, указанному на корпусе стрелкой. Расстояние от дна водозаборной выработки до обратного клапана должно быть не меньше 0,5 – 1,0 м в зависимости от класса агрегата и рекомендаций производителя. Между зеркалом воды в колодце или скважине и клапаном должна быть толща воды не менее 0,3 м.

Насосные системы с погружной помпой оборудуют обратным клапаном без фильтра, т.к. они оснащаются встроенными очистительными устройствами для защиты функциональной “начинки” от трения. Обратный клапан в этом случае устанавливается перед подающей трубой сразу после насосного агрегата. Используется для предотвращения спада давления в сети.

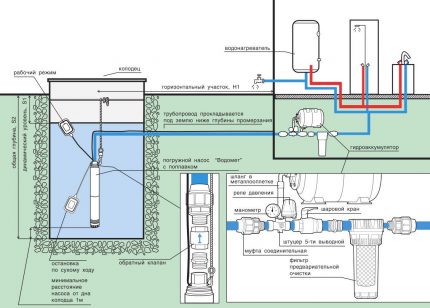

Обратный клапан в насосной системе с погружным насосом устанавливается сразу после агрегата на входе всасывающей трубы

Принцип действия

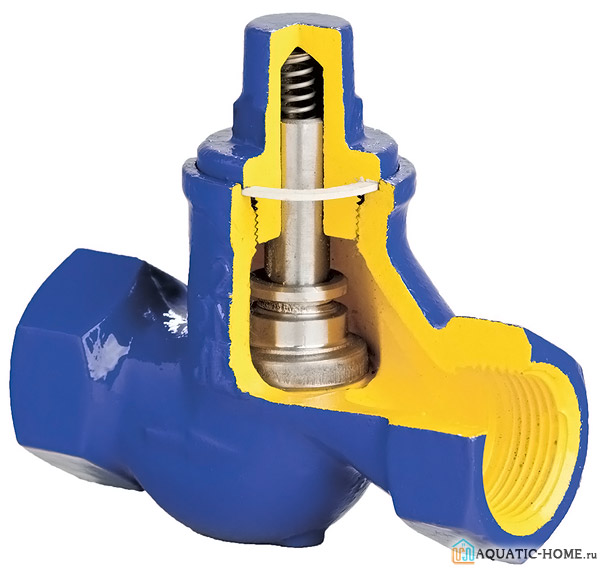

Устройство обратного (подъёмного) клапана. Золотник выделен красным

При отсутствии потока среды через арматуру золотник в обратном клапане или захлопка в обратном затворе под действием собственного веса или дополнительных устройств (например пружины) находятся в положении «закрыто», то есть затвор находится в седле корпуса. При возникновении потока затвор под действием его энергии открывает проход через седло. Ясно, что для того, чтобы поток среды изменил своё направление на противоположное он должен остановиться. В этот момент скорость потока становится нулевой, затвор возвращается в исходное закрытое положение, а давление с обратной стороны прижимает золотник или захлопку, препятствуя возникновению обратного потока среды. Таким образом, срабатывание обратной арматуры происходит под действием самой среды и является полностью автоматическим.

Виды и назначение обратно-запорной арматуры

Размеры у обратного клапана небольшие, но без этой мелочи напор в водопроводной системе поддерживать будет невозможно. Он относится к той категории трубопроводной арматуры, основная его задача которой заключается в предотвращение изменения потока воды в трубах системы водоснабжения вспять.

Бытовое насосное оборудование не рассчитано на ее движение в нештатном направлении.

Обратный клапан используется для пропуска водного потока только в одном направлении, перекрывая ему полностью путь назад (+)

На рынке есть модели насосных станций, в комплектацию которых производители закладывают наличие обратного клапана. К подобным вариантам прилагается шланг всасывания с вмонтированным обратным клапаном. Но в большинстве случаев эту арматуру приходится приобретать самостоятельно.

Ставятся подобные затворы как на всасывающую магистраль, так и на вводе во внутридомовую водопроводную систему сразу за насосом с гидроаккумулятором или перед насосной станцией.

В зависимости от места установки в схеме системы водоснабжения обратные клапаны подразделяются на:

Донные. Препятствуют обратному движению поднятой из источника воды при выключении насосного оборудования. Создают условия для эксплуатации агрегата без постоянного наполнения водой перед запуском его самого и всасывающей магистрали.
Трубопроводные. В их числе осевые и створчатые разновидности. Предотвращают падение рабочей величины давления в системе.

Если на конце всасывающей трубы насосной станции отсутствует обратный клапан, то при остановке насоса вода под действием силы тяжести начнет стекать обратно. В результате в магистрали будут формироваться воздушные пробки, в условиях “сухого хода” станут разрушаться уплотнители. Как следствие, вода проникнет в электронасос и вызовет его перегорание.

Обратным клапаном может быть оснащена не только начальная точка всасывающей магистрали. Для обеспечения поддержки давления его устанавливают на трубопроводе перед насосной станцией или перед гидробаком при его отдельном размещении

В большинстве своем современные помпы имеют защиту от таких процессов. Но воду для пуска в них придется заливать после каждой остановки агрегата.

В отдельных моделях насосов возможна и вовсе обратная раскрутка рабочего колеса, что может повлечь его выход из строя. Установка этой арматуры на линии забора жидкости из источника обязательна, иначе никакая электронная защита водонапорному агрегату не поможет.

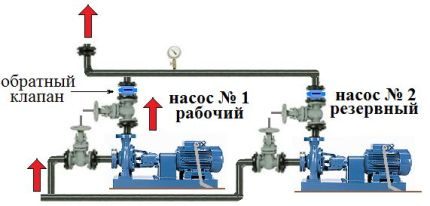

При соединении нескольких насосных станций в единый узел обратные клапана защищают выключенный агрегат от давления работающих устройств

С трубопроводным обратным клапаном ситуация несколько иная. Здесь он больше защищает не насос, а систему водораздачи внутри дома. Запирая воду в трубах, не давая ей вернуться назад в гидроаккумулятор, обратный затвор способствует поддержанию в системе требующегося значения рабочего напора. Без него вода будет стремиться назад в аккумулирующий бак, заставляя его работать в нештатном режиме.

Обратные клапаны повышают эффективность и надежность работы насосной станции, защищая при этом насос, сантехнику и водопроводную систему от гидравлических ударов. В целом – незаменимое устройство. Но на открытие затвора воде приходится тратить усилия, что снижает давление потока после его прохождения на 0,1–0,3 атм.

Как сделать правильный выбор

Чтобы выбрать обратный клапан, который будет работать долго и надежно в гармонии с другими элементами вашей системы водоснабжения или отопления, необходимо обратить внимание на следующие моменты:

Назначение. Тип выбранного устройства должен ему соответствовать. Так, например, затворы подъемного типа с гравитационным действием можно устанавливать строго в предусмотренном конструкцией положении, так, чтобы ход штока был перпендикулярен поверхности земли.
Способ присоединения. Выбирается одновременно с проектированием разъемов, к которым будет присоединен клапан, во избежание нагромождения лишних переходников. Для бытовых систем обычно применяют муфтовые соединения.
Размер. Должен точно соответствовать диаметру трубопровода. Применение меньшего по диаметру затвора, присоединенного через переходники, снизит надежность конструкции и создаст повышенное сопротивление потоку.
Материал. Для горячих жидкостей лучше использовать латунный или нержавеющий, поскольку у полипропиленового при высоких температурах заметно снижается ресурс.

Начинающему домашнему мастеру трудно учесть все нюансы, поэтому в случае сомнений не нужно стесняться посоветоваться с опытным инженером.

Места установки клапанов

В системах бытового водоснабжения и отопления найдется много мест, куда необходимо установить обратный клапан:

На входе в квартиру от централизованной подачи горячей воды.
После счетчика для защиты его от гидроудара.

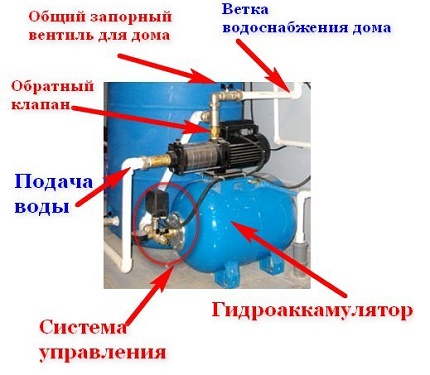

Перед насосной станцией системы индивидуального водоснабжения — для пресечения утечки воды из труб после отключения напряжения.
На конце водозаборного шланга, опущенного в колодец или скважину, или после погружного насоса — во избежание стекания воды при остановке насоса.
На входе электрического или газового водонагревателя — во избежание выхода нагревшейся и расширившейся воды в холодную магистраль.
В системе защиты от протечек стиральных и посудомоечных машин.

Это самые распространенные места установки. При необходимости такой клапан для воды устанавливают во все места, где необходимо обеспечить водный поток строго в одну сторону.

Устройство клапанов разных типов

Конструктивное исполнение обратного клапана для воды зависит от того, для какого именно насоса он предназначен

Выбирая подходящую модель, следует на это обращать внимание в первую очередь

Устройство изделия изнутри

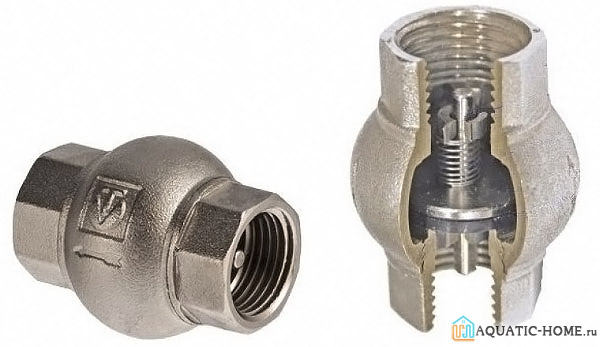

Клапан обратный пружинный муфтовый

У таких изделий в качестве затвора используется диск (пластина), соединенная с пружинным элементом (пружиной). Усилия последней достаточно, чтобы клапан был закрыт. Как только начинается подача воды, действие пружины ослабевает, и поток беспрепятственно проходит по трубам. Если давление в системе начнет снижаться, диск прижмется к седлу, в результате чего проточное отверстие будет перекрыто. Установка клапана обратного пружинного муфтового возможна на трубы 15-200 мм.

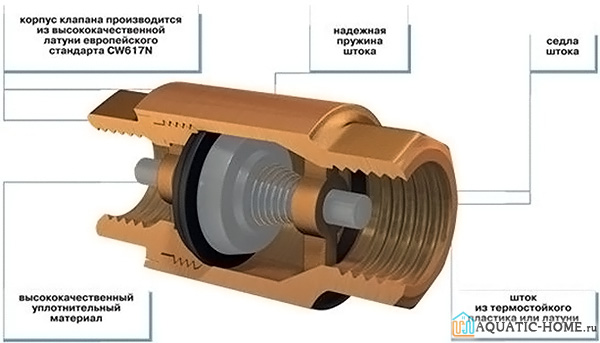

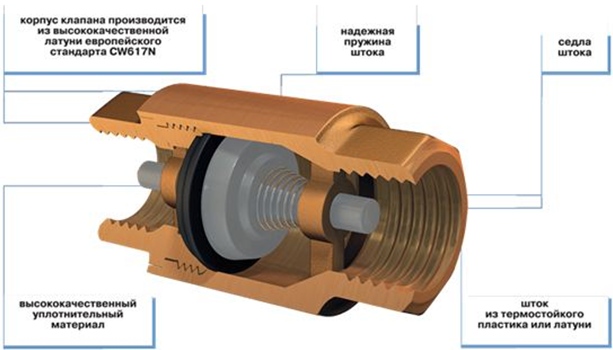

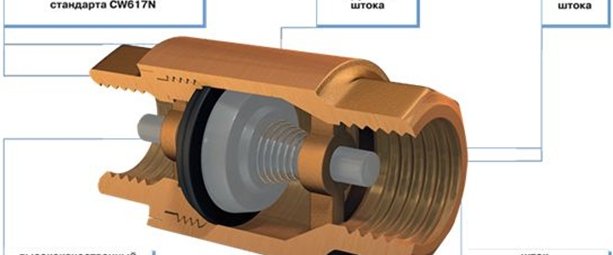

Устройство пружинного муфтового изделия

Статья по теме:

Если система водоснабжения достаточно сложная, предпочтение отдается двухстворчатым моделям, в том числе снабженным амортизаторами, смягчающими силу гидроудара. Они комплектуются запорными дисками, состоящими из двух створок и складывающимися пополам под усилием, создаваемым потоком. Двигаясь в обратном направлении, диск прижимается водой к седлу, возвращаясь тем самым в начальное положение. Может устанавливаться на трубы с поперечным размером 50-700 мм.

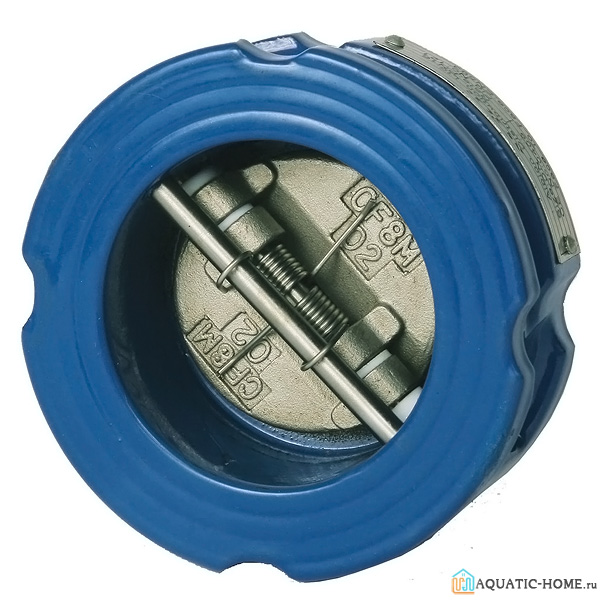

Двухстворчатый диск муфтового изделия

Поворотный (лепестковый)

Отличительной особенностью поворотной модели является наличие золотника – «захлопка» с осью, расположенной над проходным отверстием. Под создаваемым напором золотник откидывается, и вода начинается течь по трубам.

Поворотная модель

Как только давление в системе снизится до определенного уровня, золотник падает, закрывая проходной канал. Учитывая особое конструктивное исполнение, поворотный клапан на трубах большого диаметра быстро выходит из строя, так как при его срабатывании золотник сильно ударяется о седло. В случае дальнейшей эксплуатации такого изделия нередко возникает гидравлический удар.

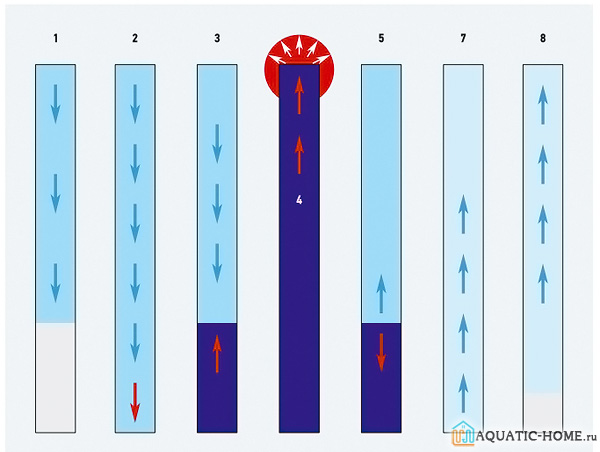

Фазы образования гидравлического удара

Поворотные обратные клапаны бывают:

простыми. Актуальны для трубопроводов, работоспособность которых не зависит от ударных явлений. Возможна установка на трубы с диаметром до 400 мм;
безударными, в состав которых входят специальные устройства, способные смягчить посадку золотника на седло или сделать ее более плавной.

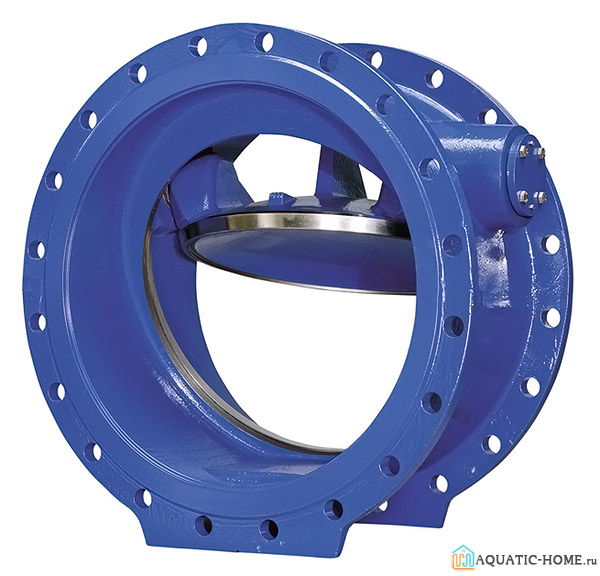

Поворотное устройство большого диаметра

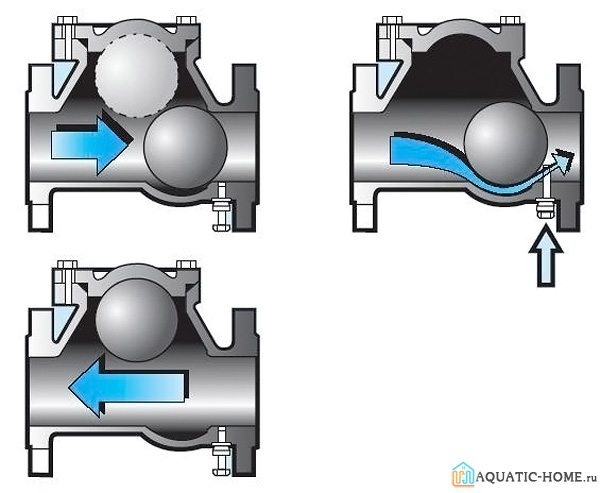

Шаровая модель

Запорным элементом в данном случае выступает шар, прижимаемый к седлу пружиной. При достаточном уровне давления в системе, шарик отжимается потоком. Как только давление падает, шарик поворачивается, перекрывая проход. Отличаются небольшими габаритными размерами.

Принцип работы шарового клапана

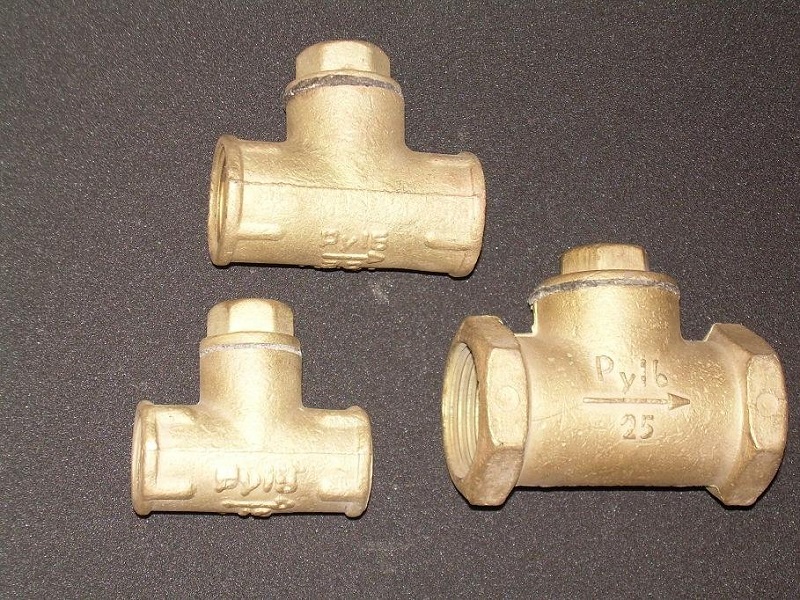

Изделие подъемного типа

Запорный элемент – подъемный золотник. Давление, создаваемое водой, проходящей по трубам, поднимает золотник. В результате движению потока ничего не препятствует. Как только давление снижается, золотник опускается на седло, а обратное движение воды становится невозможным.

Устройство подъемного обратного клапана

Обратные клапаны для погружных насосов

При установке защитной арматуры важно выбрать модель, присоединительные размеры которой совпадают с диаметром трубопровода. При соединении клапана со всасывающим патрубком погружного насоса добиваются требуемого уровня герметичности

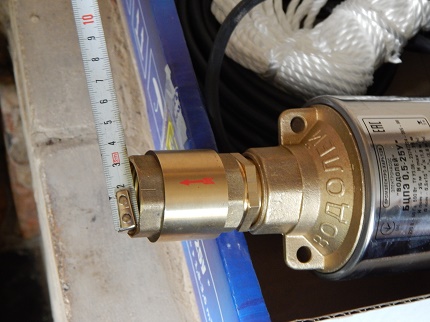

Изделие для погружного насоса

Правила установки обратного клапана на воду

Защитную арматуру применяют в автономных системах водоснабжения, внутридомовых сетях водопровода в многоквартирных домах, с раздельной централизованной подачей холодной и горячей воды. Обратные клапаны устанавливают на всасывающей линии поверхностных и глубинных насосов, перед счетчиками воды, бойлерами, емкостными водонагревателями.

Пружинные клапаны обратного давления воды не имеют трущихся поверхностей, поэтому их можно устанавливать в любом положении (вертикально, горизонтально или наклонно). Стрелка на корпусе изделия указывает направление движения среды, ее вектор должен совпадать с монтажным положением защитной арматуры.

Прибор нуждается в регулярном техническом обслуживании. Устанавливают обратный клапан в доступном для прочистки, ревизии, ремонта или замены месте.

Виды обратных клапанов

В зависимости от типа запирающего элемента различают следующие виды обратных клапанов:

Подъемного типа. Тарелка дискового обратного клапана двигается вверх и вниз. После подачи напора в рабочем направлении затвор открывается, а при падении напора или изменении направления движения жидкости — закрывается под действием пружины или собственного веса.
Поворотный. Невозвратный клапан представляет собой откидную створку, поворачивающуюся и открывающуюся под напором жидкости, и закрывающуюся силой пружины при падении напора.
Шаровой. Поток перекрывается шаром, прижимаемым к седлу клапана возвратной пружиной. Напор жидкости отжимает шар от седла, открывая проход для воды.
Межфланцевый. Может быть дисковым-конструкция аналогична подъемному, но тарелка перемещается вдоль оси потока, и двустворчатым-заслонка состоит из двух створок, складывающихся навстречу друг другу. Двустворчатая конструкция обладает минимальным сопротивлением потоку в открытом виде.

По материалу изготовления различают такие типы обратных клапанов, как:

Латунные — надежные и износостойкие, чаще всего применяются в быту.
Чугунные — недорогие, но подвержены ржавчине, применяются только на магистральных трубах.
Нержавеющие — самые высококачественные и надежные, но и самые дорогие. Применяются в самых ответственных системах.

В зависимости от метода крепления клапана обратного хода воды различают:

Муфтовые – клапан для воды включается в разрыв трубы с помощью двух резьбовых муфт. Наиболее распространены в бытовых системах.
Фланцевые — затворный клапан подключается с помощью фланцевых соединений. Применяется в основном для устройств из чугуна на трубах больших размеров.
Межфланцевые – запорный клапан находится между двух фланцев, которые стягиваются сквозными шпильками. Также применяются на магистральных трубопроводах.

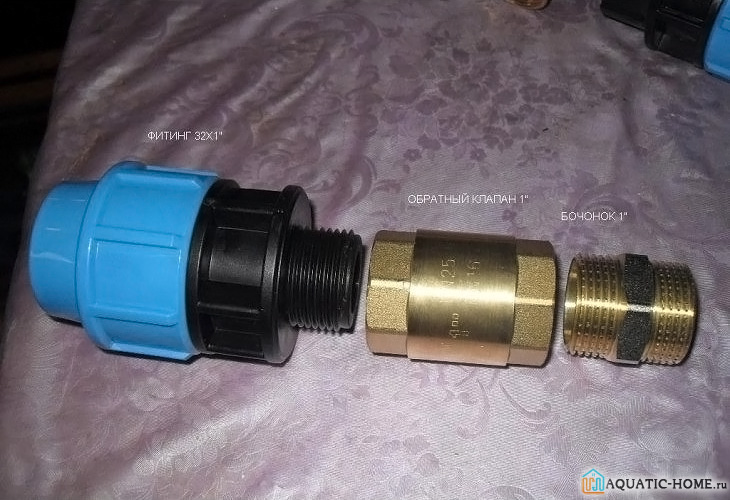

Муфтовый обратный клапан

Выводы и полезное видео по теме

Видео #1. Где нужно использовать обратные клапаны:

Видео #2. Как правильно подобрать запорную арматуру для гравитационной системы отопления:

Видео #3. Как обустроить подпитку отопления с обратным клапаном:

Обратный клапан – необходимый элемент сложных отопительных систем. Для схем с одним контуром он обычно не нужен, разве что для обустройства трубопровода подпитки. Но если система усложняется присоединением второго котла, бойлера или теплого пола, без устройства не обойтись.

Важно грамотно подобрать и установить обратный клапан. Это гарантирует безаварийную длительную работу всей отопительной системы

Хотите рассказать о том, как улучшилась работа вашей отопительной системы после установки обратного клапана? Располагаете информацией по теме статьи, которая будет полезна посетителям сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке, публикуйте фото, задавайте вопросы.
