Сечение стропил, обрешетки - оптимальные размеры для кровли

Обрешетка под мягкую кровлю

Устройство кровли всегда предполагает создание дополнительной решетчатой конструкции, на которую производится дальнейшая укладка и закрепление деталей. Она изготавливается из досок и брусьев, расположенных по отношению к стропилам под прямым углом. В зависимости от того, под какой кровельный материал настилается обрешетка, можно выделить несколько ее видов:

Сплошной шаг обрешетки под мягкую кровлю, зазор между соседними элементами составляет не более 1 см. Она используется для кровли из гибких материалов.
Разреженная обрешетка, элементы которой расположены на большем расстоянии. Используется для жесткой кровли. Чаще всего изготавливается из досок.

ВАЖНО!
Помимо того, что сплошная решетка служит основанием для крепления элементов, она также выполняет роль дополнительной звуко- и теплоизоляции.

Обрешетку под гибкую черепицу можно подразделить на:

Однослойную, элементами которой являются только дощатые или брусчатые элементы, уложенные перпендикулярно стропильным ногам;
Двухслойную, имеющую более сложную конструкцию. Она состоит из основы, устройство которой аналогично однослойной обрешетке, а также верхнего настилающего слоя из ориентированно-стружечной плиты, фанеры, теса или шпунтованных досок. Элементы верхнего слоя должны располагаться на минимальном расстоянии друг от друга, перпендикулярно нижележащему каркасу или под углом в 45 градусов, создавая при этом сплошную конструкцию. Двухслойная обрешетка используется для мягкой кровли, а также для крыши с большим стропильным шагом.

Строение обрешетки под гибкую черепицу

Требования к конструкции обрешетки под битумную черепицу:

Достаточная прочность на изгиб, позволяющая элементам выдерживать постоянные нагрузки от веса покрытия, а также снеговые и ветровые воздействия;
Устойчивость к механическим воздействиям;
Детали должны быть однородными, без сучков, бугров и трещин, превышающих 6 мм;
Доски и листовые материалы должны быть прямолинейными и не иметь провесов.

Устройство кровельного пирога крыши

Кровельный пирог представляет собой специальную конструкцию, защищающую кровлю от различных негативных воздействий, и состоит из следующих элементов:

Паробарьер. Защищает теплоизоляцию от испарений со стороны помещения. Укладывается из пленки, скрепленной соединительной лентой. Новые технологии данного устройства могут включать фольгированный слой, улучшающий огнеупорные и теплоизоляционные показатели.

Теплоизоляционный слой. Обычно выполняется с помощью плит из минваты, обработанной специальными пропитками, или с использованием экструдированного пенополистирола. Чтобы защитить теплоизоляционный слой от проникновения влаги, монтаж осуществляется при снижении влажности древесины минимум на 18%.

Вентиляционные зазоры. Для устройства вентиляции возле конька располагают вентиляционные отверстия и карнизные короба.

Система защиты от обледенения. В местах возможного обледенения и скопления снега располагают нагревательные кабели, подключенные к блоку управления и термодатчику. Данная система отключается и включается автоматически.

Влагоизоляция. Выбор гидроизоляционного барьера зависит от конкретного кровельного материала

Здесь важно правильно расположить стороны материала: одна направляется к кровле, другая — к утеплителю. Гидробарьеров существует несколько разновидностей

Диффузионные и супердиффузионные мембраны — это пленки с микроотверстиями, задерживающими влагу, но пропускающими пар. Конденсатные пленки применяются вместе с двумя вентиляционными зазорами (влага, попадая на пленку, перемещается в вентиляционный зазор).

Особенности монтажа кровельного пирога зависят от материала для основания крыши.

Кровельный пирог

Устройство кровельного пирога крыши

Независимо от того, какая была запланирована кровля здания – плоская или скатная, крыша должна быть осуществлена определенным образом.

Данный элемент сооружения состоит из нескольких слоев, которые строители приняли называть кровельным пирогом.

Он позволяет защитить внутренние помещения здания от неблагоприятного воздействия на них любых факторов внешней среды.

Позволяют этого достигнуть следующие слои пирога:

внутренняя отделка;
обрешетка;
пароизоляционный слой;
контробрешетка;
слой утеплительного материала;
пленка для кровли под обрешетку — гидроизоляционный слой;
вентилируемое пространство;
непосредственно сам кровельный материал.

Кровельный пирог

Каждый из вышеперечисленных слоев, если он установлен правильным образом, выполняет свою определенную функцию. Если пропустить одну из частей кровли, остальные элементы будет более подвержены различны воздействиям внешних факторов. К тому же внутренние помещения здания станут менее защищенные и комфортные для проживания и эксплуатации.

Внутренняя отделка представляет собой чаще всего слой из гипсокартона и отделочного покрытия, которым может послужить штукатурка, обои или краска. Эта часть пирога несет в себе лишь эстетическую функцию, закрывая внутренние слои кровли.

Обрешетка представляет собой специальный каркас, на котором в дальнейшем будет держаться кровельный материал. С внутренней стороны стропил крыши укладывается специальная пароизоляционная пленка, которая не допускает проникновения испарений из помещения в пирог.
Чаще всего между стропилами кровли укладывается утеплительный материал. Наиболее популярными его видами является минеральная вата и пенопласт. Первый тип утеплителя является огнеустойчивым и более дорогим. Он требует больших человеческих ресурсов для монтажа. Пенопласт подвержен быстрому возгоранию при пожаре, выделяет, плавясь, токсические вещество, но при этом он является более доступным и простым в монтаже.
Гидроизоляция представляет собой пленку, которая размещается поверх стропильных ног. Она не допускает проникновения атмосферных осадков внутрь помещения, а также препятствует затеканию в кровельный пирог конденсата, которые может образоваться в вентилируемом пространстве.
Вентиляция в кровле предназначена для того, чтобы помещения, непосредственно находящиеся под ней, были более комфортными для проживания и нахождения в них людей. Также вентиляция защищает кровельный пирог от водяных испарений.

Пирог под металлочерепицу

Кровельный материал может быть совершенно разным – как штучным, так и рулонным. В зависимости от того, какой из представленных вариантов будет выбран, зависит и монтаж обрешетки, так как именно она должна удерживать его на крыше.

Маленькие хитрости

Крепление металлочерепицы под ендову.

Доску для усиления обрешетки сплошной под ендову необходимо предварительно пропитать антисептическим влагозащитным средством, благодаря которому доска сохранит свою прочность на долгие года эксплуатации крыши, даже в случае попадания влаги на нее. Из «народных» средств широко применяют отработанное машинное масло, которое удовлетворяет всем требованиям качества обрешетки под ендову и к тому же имеет минимальную стоимость. Существуют и более дорогие средства для антисептической обработки обрешетки под нижнюю ендову и защиты от деревогрызущих насекомых, но их стоимость гораздо выше и опыта долгосрочной их эксплуатации не существует. Для пропитки одного кубометра древесины необходимо около 4-х килограммов сухого вещества, которое разбавляют водой и нагревают до 60-ти градусов. Затем древесину «купают» в этом растворе и укладывают на просушку.

Не следует забывать о пожарной безопасности. В засушливые знойные дни пропитка должна защищать древесину обрешетки ендовы от возгорания, чего не скажешь о пропитке отработанным машинным маслом. В жаркие летние дни повышается уровень опасности возгорания древесины или других легковоспламеняемых объектов.

Не будем исключать случаи, когда обрешетка ендовы используется в качестве основания обрешетки, при этом делая ее с просветами от пятидесяти сантиметров. Такая обрешетка, конечно, экономит большое количество древесины, пропитки, человеко-часов монтажа, монтажных материалов, но появляется опасность, что ендова может просесть под действием силы тяжести погодно-временных осадков и давления ветра.

Когда монтируется обрешетка сплошная под нижнюю ендову, следует придерживаться правил техники безопасности. Выполнять работы могут только высококвалифицированные специалисты с опытом работы на высоте в специальном обмундировании и в погодных условиях, позволяющий вести кровельный монтаж. Обвязка работников должна быть сертифицирована и проверена на прочность.

Разобравшись с основной частью работы по устройству обрешетки под нижнюю ендову, переходим непосредственно к монтажу поверхностного материала к коньку. Пошаговое описание (материал, к примеру, металлическая черепица):

Край листа металлочерепицы, который должен прилегать к ендове, крепим таким образом, чтобы линия среза черепицы находилась на 20-25 см выше ендового выхода на скат.
Герметиком состыковываем листы верхней части ендовы. Это сделать можно также и оцинкованными саморезами. Ендова от разрушающего воздействия влаги будет защищена, если качественно произведена фиксация, поэтому работу следует выполнять как можно усерднее.
Последний пункт – проложить обрезанные части листа вокруг области ендовы. Для того чтобы зафиксировать листы, специалисты предлагают использовать саморезы из нержавеющей стали. В этом случае металлическая черепица будет плотно закреплена именно в тех местах, где требуется.

Список требуемых материалов и инструментов:

ламинированные ДСП или ДВП;
слой деревянного настила;
антисептический раствор (или же отработанное машинное масло);
гвозди из нержавеющей стали;
контррейки;
карниз;
битум;
мастика;
коньковый брус;
шурупы 5×60 мм или 5×70 мм с полукруглой головкой из оцинкованной стали;
шурупы-саморезы крепления металлочерепицы;
дрель и другие строительные предметы по надобности.

Обрешетке под ендову можно придавать различные формы, в зависимости от макета построения крыши.

Последовательность выполнения работ

Итак, все последующие действия можно расписать по пунктам:

Схема обрешетки кровли под ендову.

Кладем брус параллельно стропилам, вдоль ендовы. Далее стелем пленку по несущей системе кровли, которая подходит к обрешетке, тем самым создавая «зуб». Зуб находится на уровне стропил благодаря контррейке. Крепим гидробарьер на нее. За счет последнего непосредственно и происходит вентиляция всего подкровельного пространства.
Строим несколько иную систему, аналогичную предыдущей, – новую контробрешетку. Сейчас следует прибить оставшуюся часть брусков перпендикулярно стропильной установке.
Основная сплошная часть системы устанавливается третьим этапом, после него производятся те же действия, только с шагом в 350 мм.
После выполненной последовательности работы устанавливается крепление – шурупы по дереву 50 мм.

Не забываем также, что ендова обязательно должна иметь загнутые края! Пару слов о гидроизоляции не будут лишними. Первое, что нужно сделать, – раскатать гидроизоляционные рулоны стороной с рисунком наружу таким образом, что направление должно получится горизонтальным, от карниза по стропилам.

Когда основные этапы описаны, зациклим ваше внимание на не менее важных вещах

Выбор материала

Для изготовления обрешётки обычно используется пиломатериал. Выбор очевиден: древесина удобна в обработке и не создаёт чрезмерной нагрузки на стеновые конструкции здания. Древесный массив считается экологически безопасным материалом.

Наиболее распространённым материалом для строительства обрешётки считается брус, обрезная или шпунтованная доска. Лучше всего использовать древесину хвойных пород с уровнем влажности не более 20%. Размеры доски на обрешётку подбираются индивидуально, с учётом типоразмера кровельного материала и предполагаемой нагрузки. Специалисты не рекомендуют использовать пиломатериалы, ширина которых превышает 150 мм. Вопреки расхожему мнению ширина, превышающая рекомендованные значения, не способствует улучшению прочности, наоборот, увеличивает вероятность линейной деформации.

Обрешётку можно сделать из щитового материала. Возможны такие варианты:

ДВП – древесно-волокнистая плита, где в качестве связующего компонента используются органические смолы;
ДСП – древесно-стружечная плита, которая изготавливается методом прессования с добавлением фенолформальдегида;
ОСП – ориентированно-стружечная плита, которая производится из плоской щепы, отдельные элементы соединяются методом прессования и фенолформальдегидными смолами.

Щиты укладываются длинной стороной параллельно коньку, располагаясь в шахматном порядке. Преимуществом данного способа строительства обрешётки крыши считается универсальность и возможность использовать в качестве финишной отделки мягкую кровлю. Однако запас прочности и продолжительность службы таких материалов заметно ниже, а щиты сложнее поднимать на крышу, поэтому самостоятельное выполнение работ становится практически невозможным.

Расчёт материалов

Чтобы определить необходимое количество материалов, нужно провести ряд вычислений. При подсчётах учитываются параметры:

ширина и толщина доски на обрешётку крыши;
площадь крыши;
длина конька;
тип кровельного материала.

Если самостоятельные расчёты затруднительны, можно воспользоваться онлайн-калькулятором.

Как выбрать шаг обрешётки

Расстояние между отдельными элементами обрешётки напрямую зависит от выбранного материала для внешней отделки кровли. Возможные варианты:

Гибкая кровля ложится только на сплошное основание, поэтому расстояние между отдельными элементами конструкции не должно превышать 10 мм.
Для шифера шаг подбирается в соответствии с внешними габаритами листов.
При монтаже металлочерепицы или профлиста шаг обрешётки обычно варьируется в пределах 200–400 мм.
Черепичные крыши укладываются в соответствии с рекомендациями производителя кровельного материала, в большинстве случаев расстояние между брусками составляет 320–380 мм.
Расстояние между элементами фальцевой кровли обычно составляет 200 мм.

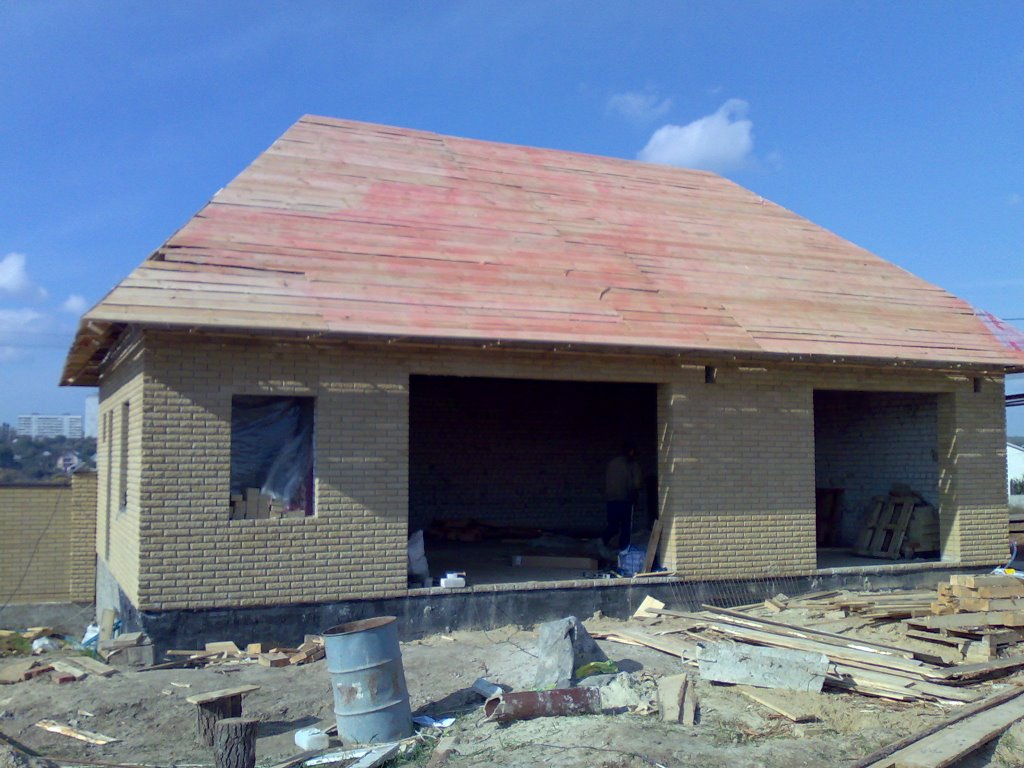

Сплошная обрешетка

Для сплошной обрешетки используется доски из древесины не ниже второго сорта. Они должны быть сухими, ровными. Следует тщательно осмотреть древесину на отсутствие сучков – иначе доски могут легко сломаться под тяжестью. Края досок должны быть хорошо отесаны.

Сплошная обрешетка монтируется двумя способами:

Укладкой досок вплотную параллельно коньку крыши
Укладкой первого разреженного слоя досок перпендикулярно коньку крыши (с шагом 50-100мм), а затем второго, сплошного слоя перпендикулярно коньку.

Доски верхнего слоя начинают прибивать от конька и особенно надежно прикрепляют к брусу нижней части стропил. Собственно, верхний слой обрешетки может быть выполнен не только из досок, но и – в целях ее экономии из фанеры, теса или плит ОСП. Иногда для облегчения монтажа верхний слой прибивается по диагонали к нижнему, на угол порядка 45 градусов.

Как правило, двойная обрешетка монтируется при достаточно большом шаге стропил – таким образом, происходит экономия на толстом, дорогом брусе.

Следует отметить еще одно назначение верхнего слоя обрешетки – он выравнивает скатную плоскость стропильной системы, особенно если при установке стропил были сделаны некоторые неточности.

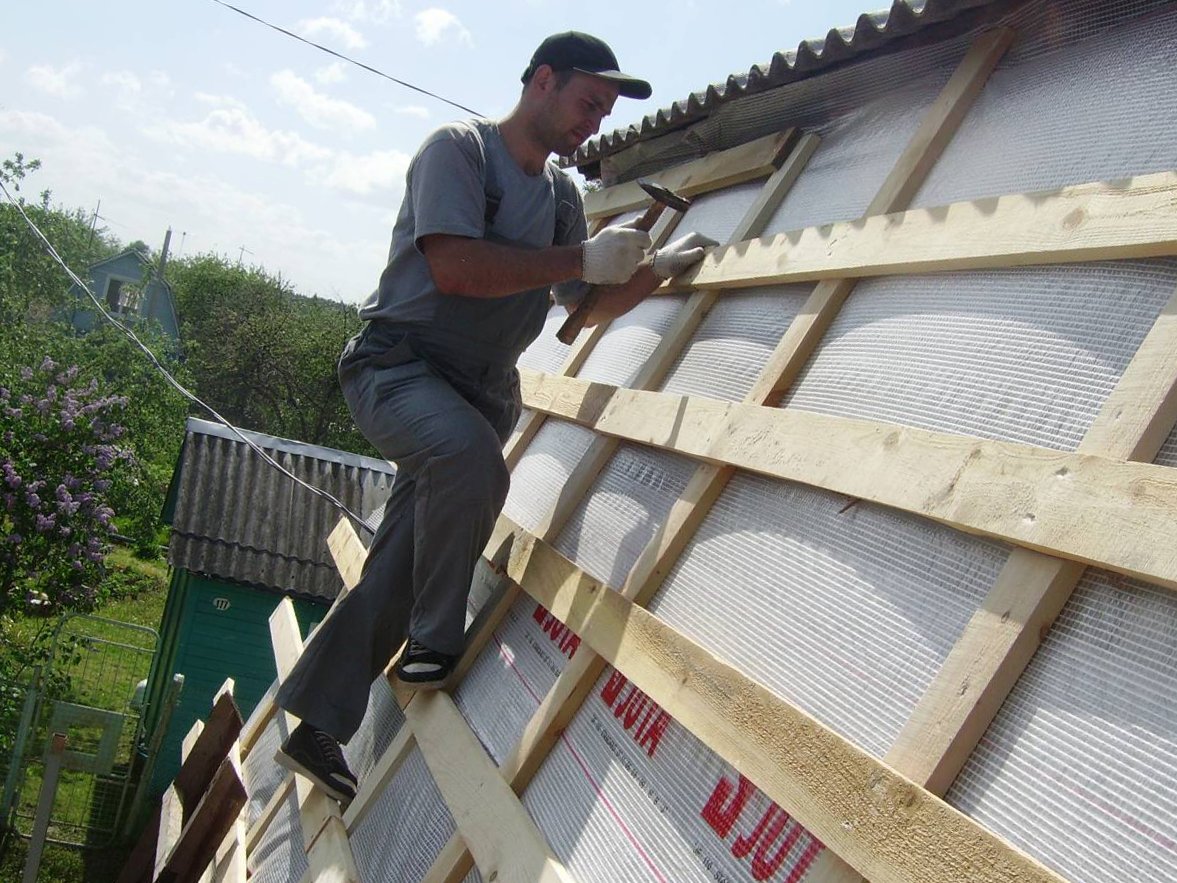

Порядок выполнения монтажных работ

На начальном этапе нужно определиться с выбором кровли и материалом для изготовления каркаса. После этого можно приступать к следующему этапу.

Подготовка

Для проведения любых строительных работ потребуются инструменты. Если говорить про обрешётку, для монтажа наверняка понадобится:

электрическая дрель и набор свёрл;
рулетка или метр;
крепёж: гвозди или саморезы;
молоток;
ножовка по дереву;
строительный уровень.

Нелишним будет подготовить чертёж, чтобы упростить монтаж каркаса на стропильную систему.

Мягкая кровля

Подразумеваются все рулонные материалы, которые используются для проведения кровельных работ: металлоизол, рубероид, полимерные мембраны. Учитывая технические характеристики материала, такая кровля монтируется только на сплошную обрешетку.

После монтажа обрешётки необходимо проверить каркас на наличие острых сучков и выступающих гвоздей, способных повредить мягкую кровлю. Острые углы скругляются, иногда обшиваются полосками кровельной жести.

Фальцевая кровля

Фальцевыми крышами называют конструкции, изготовленные из листового железа с полимерным защитным покрытием. Фальцы – выступающие элементы, предназначенные для соединения отдельных элементов кровли. Такие крыши иногда делаются из обычных листов оцинковки, а фальцы создаются кровельщиком в процессе выполнения работ.

Фальцевые крыши могут устанавливаться на сплошную и разреженную обрешётку. В первом случае требования к каркасной основе предъявляются аналогичные тем, что рассматривались выше. Рекомендованный шаг между элементами обрешётки составляет 200 мм. Оптимальное сечение бруса – 50 × 50 мм, доски – 32 × 100 мм.

Металлочерепица

По своим характеристикам и техническим особенностям материал можно назвать промежуточным звеном между стальными листами с перфорированным покрытием и шифером. Учитывая эти особенности, монтаж возможен на сплошную и разреженную обрешетку.

Сплошной каркас изготавливается по стандартной схеме с учётом деформационных зазоров. Конструкции лучше изготавливать из щитов, что создаёт ощутимую экономию. Разреженная обрешётка выполняется из бруса сечением 40 × 40 или обрезной доски размером 25 × 100 мм. Шаг каркаса подбирается индивидуально, чтобы расстояние между элементами соответствовало волне металлочерепицы. Учитывая, что производители кровельного материала придерживаются определённых стандартов, шаг обрешётки обычно варьируется в пределах 350–400 мм.

Шифер и ондулин

Согласно общепринятой классификации стройматериалов, шифер является обобщающим названием материалов на сланцевой или асбестоцементной основе, которые используются для облицовки стеновых конструкций и крыш. Ондулином называют еврошифер, который впервые стал использоваться при проведении кровельных работ ещё в 1944 году. Материал внешне похож на обыкновенный шифер, но изготавливается из полимерных материалов, что обеспечивает разнообразие цветовых решений и минимальный конструкционный вес.

В обоих случаях монтаж обрешётки будет выполняться по аналогичной схеме. Конструкция собирается из бруса сечением 50 × 50 или 75 × 75 мм. Шаг каркаса подбирается с таким расчётом, чтобы каждый лист размещался на 3–4 брусьях. Чтобы кровельный настил был неразрывным, каркас делается разноуровневым. Добиться такого эффекта при монтаже позволяет использование бруса разного сечения, или перепады высоты создаются подложками из рубероида.

Черепица

Выбирая строительный материал, важно учитывать, что черепица бывает:

керамической;
металлической;
цементно-полимерной;
цементно-песчаной.

В зависимости от материала изготовления меняется вес кровельного материала, следовательно, толщина и шаг обрешётки. Средняя толщина бруса может варьироваться в пределах 50–70 мм. Шаг рассчитывается индивидуально и может плавать в диапазоне 140–400 мм.

Для черепичных крыш очень важен точный расчёт: шаг обрешётки должен строго соответствовать рабочей длине черепицы. Любая ошибка в вычислениях – и конструкцию придётся переделывать.

Дранка

Если не углубляться в детали, то современная дранка является той же черепицей, только выполненной из дерева. Поэтому при расчётах обрешётки можно руководствоваться схемой вычислений, приведённых выше. Единственное отличие: дранка обычно укладывается несколькими слоями с захлёстом, поэтому оптимальным решением будет монтаж двухслойной обрешётки.

Вид 2: металлическая обрешетка (из оцинкованного профиля)

Потребуются следующие инструменты:

ножницы по металлу;
шуруповерт;
уровень, отвес;
рулетка, строительный уголок;
ударная дрель.

В любом случае все работы начинаются с установки опорных профилей UD. Их закрепляют по крайним сторонам перпендикулярным размещению элементов обрешетки. Все промежуточные элементы будут вставляться торцами внутрь этого профиля и к ним крепиться. Помимо двух основных направляющих устанавливаются дополнительные параллельно по краям оконных и дверных проемов, а также по периметру выступающих элементов, которые не будут обшиваться.

Опорные металлические профили должны надежно удерживаться на основании. Для этого крепежные дюбеля располагаются на каждые 15-25 см. Как и в случае с деревянной обрешеткой, могут понадобиться подложки, если поверхность основы неровная

Предельно важно правильно определить высоту подложек, ведь если ошибиться или просчитаться, то при закреплении профиля он погнется. После этого выровнять его уже невозможно

Способ металлической обрешетки стены на основе профиля CD60

Основные профиля обрешетки заводятся в направляющие торцами на краях и закрепляются шурупами. Лучше всего для этой цели подойдут специальные шурупы для оцинкованного профиля с наконечником в виде сверла. Для придания жесткости профилю и всей конструкции можно дополнительно использовать крепежные подвесы. В основном ими закрепляют профиля на потолке, однако и для стен они сгодятся. Края подвесов загибаются под 90 градусов и закрепляются в местах установки профиля. Поле установки самого профиля и его закрепления к направляющим прикручиваются к нему отогнутые крылышки подвесов, отрезая их лишнюю часть, которая выступает над профилем. Перед прикручиванием обязательно проверяется уровень всего профиля, ведь сам по себе профиль хоть и прочный, но немного все-таки прогибается.

В случае использования для обшивки гипсокартона, скорее всего, потребуется в обрешетке формировать также и поперечные элементы, на которые будут опираться короткие края листов. Такие перемычки из профиля лучше всего закреплять к обрешетке с использованием специального крепления «краб». Оно защелкивается на профилях и дополнительно прикручивается по бокам всех профилей.

Особенности выполнения обрешетки

Как говорилось ранее, обрешетки могут выполняться однослойными и двухслойными. В первом случае для возведения конструкции используют квадратный брус 50х50 мм. Их монтаж осуществляется параллельно коньку. При этом стоит выдерживать шаг в 50 см. Если волнистый шифер заменяют унифицированным профилем, шаг следует изменить до 80 см. Сегменты при этом должны иметь сечение 7,5 см. Основным условием является укладка каждого листа материала минимум на 3 бруска.

Чтобы крыша служила максимально долго, требуется обработать деревянные элементы противопожарными и антисептическими составами, а также грамотно выполнить пароизоляцию. Работы необходимо выполнять при помощи малярной кисти. Проверить качество противопожарной смеси достаточно легко – от полотна необходимо отколоть небольшую щепу и поджечь. В случае с качественной пропиткой щепа будет гореть только при постоянном воздействии открытого огня. При удалении пламени щепа затухает.

Также при выполнении обрешетки стоит учитывать такие нюансы:

чем больше шаг стропил, тем более толстыми должны быть брусья каркаса;
вес снежного покрова учитывается в соответствии с климатическими условиями данного региона;
выбирая толщину элементов обрешетки, важно опираться на вес крыши;
также при обустройстве обрешетки стоит учитывать массу рабочих, которые проводят монтаж.

Как видно, выполнить обрешетку под различные кровельные материалы достаточно просто. Для этого нужно определиться с материалами, учесть нагрузку на крышу, выполнить подготовительные работы. Также не стоит забывать про пароизоляцию.

Для монтажа шифера и металлопрофиля подойдет разреженная обрешетка. Она способна выдержать вес такого покрытия, а также проста в монтаже. Чтобы провести монтаж битумной черепицы или рулонной кровли, понадобится укладывать на крышу плиты ОСБ или фанеру

Также важно позаботиться о правильной гидроизоляции кровли

Что еще почитать по теме?

Функция обрешетки под кровлю

Обрешетка – это в общем смысле каркас, на который производится монтаж листового материала. Применимо к конструкции верхней части здания обрешетка является промежуточным элементом между стропильной системой крыши и верхним облицовочным материалом – кровлей. Обрешетка обеспечивает основу для монтажа кровельного материала, окончательно выравнивает поверхность, на которую устанавливается кровля, и выполнена из материала, пригодного для установки на него укрывного слоя.

Необходимость обрешетки стропильной системы связана в первую очередь с тем, что габариты кровельных листов могут значительно отличатся от шага установки стропил. Так, мелкие листы черепицы могут вообще не лечь на стропильную опору по всей поверхности.

Кроме того, обрешетка служит дополнительной опорой для кровельного материала – прежде всего в пространстве между стропилами. Так крупные листы кровли могут провисать между стропилами, особенно под весом снежного покрова.

Наличие обрешетки позволяет также создавать дополнительные слои между стропилами и кровлей – гидроизоляции, пароизоляции и утеплителя. Таким образом, в конструкции крыши, как несущего элемента обрешетка выполняет основные функции:

Создание каркаса для монтажа элементов любых размеров
Выравнивания поверхности для монтажа кровельных материалов
Образовывать полости для утепления крыши

Каркас под черепицу

Черепица на протяжении десятилетий считается одним из лучших материалов для покрытия кровли. На современном рынке представлено множество ее видов, которые отличаются друг от друга различными характеристиками. В случае с черепицей достаточно 1 слоя обрешетки. К стропилам необходимо прибить бруски, которые обладают сечением более 6 см на них впоследствии и будет укладываться черепица.

Расстояние между досками зависит от размеров водостока. Чтобы обеспечить надежность кровельного покрытия, лучше выполнить двойную обрешетку. Для второго слоя используются те же материалы, что и для первого. Еще перед утеплением крыши необходимо провести укладку пароизоляции.
