Одноконтурный и двухконтурный котел отопления.

Одноконтурный котел имеет довольно простой принцип работы. Во время установки его подсоединяют к дымоходу. Для нормального функционирования системы достаточно наличия обычной естественной тяги.

Зачастую устанавливают одноконтурные котлы, которые в своей конструкции имеют открытую камеру сгорания, что требует создания определенных условий в помещении.

В процессе своей работы котел использует воздух из помещения. Именно поэтому его следует устанавливать в каком-либо отдельном помещении. Стоит отметить, что при работе одноконтурного котла, скапливаются вредные для организма человека вещества и газы, это основная причина необходимости оборудования комнаты с котлом дымоходом или вытяжкой. Если создать все вышеуказанные условия, то риск взрыва будет исключен, а также обеспечит безопасное использование оборудования.

Двухконтурный котел отопления отличается от одноконтурного аналога универсальным назначением: поддерживает градусный режим теплоносителя в контуре отопления, и нагревает воду для бытовых нужд. Одноконтурные генераторы так же косвенным образом могут нагревать воду. Процесс теплоотдачи у них выполняется во время прохождения теплоносителя через вторичный теплообменник.

Основным отличием двухконтурного котла от одноконтурного, является прямая отдача тепловой энергии воде. Главной особенностью является то, что при расходе горячей воды теплоноситель не подвержен нагреву, к тому же параллельная работа двух контуров исключается. Практика показывает, что режим функционирования котла не принципиален для домов с качественной теплоизоляцией, из этого следует, что с тепловой инерционностью схема отопления будет одинаковой при любом типе обогрева. Внушительный объем горячей воды можно получить, комбинируя одноконтурную конструкцию и нагревательные колонки.

Двухконтурный котел не стоит проектировать в сочетании с системой естественной циркуляции, так как после остановки нагрева теплоносителя движение жидкости быстро прекращается. Процесс вторичного нагрева длится довольно долго, и тепло в радиаторе распределяется неравномерно.

Основным преимуществом схемы является возможность работы в режиме естественной циркуляции. Разгонным коллекторов в данном случае является труба, по которой теплоноситель перемещаются к верхнему розливу.

Правила установки оборудования

Монтаж и подключение котла к системе следует начинать после прохождения этапа проектирования, когда для агрегата подготовлено место в доме. Если установить его с нарушением требований, специалисты газораспределительной компании не подсоединят оборудование к газовой магистрали.

Общие требования на этапе проектирования

Основные нормы установки газового оборудования прописаны в СНиП 42-01-2002. Вспомогательная информация содержится и в уже недействительном, но полезном СНиП 2.04.08-87.

Обычно все правила учитываются инженером-проектировщиком, но и для себя их знать полезно. Помещением для расположения котла может быть кухня, если мощность прибора колеблется в диапазоне до 60 кВт. Отдельная или пристроенная топочная актуальна для агрегатов с показателем мощности до 150 кВт.

Дополнительные нормы по монтажу газового оборудования приведены в СНиП о котельных установках, а также об отоплении, вентиляции, кондиционировании

Требования к помещению следующие:

  1. Минимальное значение высоты комнаты — 2 м, объема — 7,5 м3. Если газовых приборов два и более, параметры меняются на 2,5 м и 13,5 м3 соответственно.
  2. Не подходят для установки: подвалы, балконы, санузлы, коридоры, комнаты без форточек.
  3. Стены помещения должны быть покрыты негорючими материалами или защищены специальными панелями.
  4. Освещение: на 10 м3 комнаты приходится минимум 0,3 м2 окна. При взрыве газа окна представляют собой легкосбрасываемую конструкцию, что повышает безопасность эксплуатации оборудования.
  5. Обязательно наличие заземления, трубопровода холодной воды.
  6. Сечение дымохода соответствует мощности устанавливаемого оборудования.
  7. Оставлено пространство вокруг прибора: спереди — от 1,25 м, по бокам (если необходимо обслуживание) — от 0,7 м.
  8. Соблюдено расстояние от вертикального дымохода до агрегата — не больше 3 м.

Должна предусматриваться и вентиляция. Естественная рассчитывается в размере 3-х объемов комнаты за час. При организации приточной к этому значению добавляется воздух на горение (параметр указывается в паспорте котла).

Требования касаются не только помещений. Регламентируется и расстояние от навесного прибора до ближайших конструкций. Эти сведения указываются производителем в инструкции к оборудованию.

Если двухконтурный котел устанавливается на деревянную стену, к ней крепится лист кровельной стали (0,8 – 1 мм) или плита минерита. При условии расположения оборудования не в кухне возможен и асбест

Напольные модели котлов устанавливаются на негорючие основания. Если поверхность деревянная, обязательна металлическая подложка.

Рекомендуется размещать прибор как можно ближе к газовой трубе. Использование специальных шлангов допустимо, но они не должны быть большой длины. В продаже встречаются сильфонные шланги до 5 м, они разрешены к установке, но по европейским стандартам длина ограничивается двумя метрами.

Процесс подготовки документации

После общего ознакомления с тем, как технически правильно подключать двухконтурные газовые котлы, можно приступить к подготовке документации. Первый этап — получение ТУ. Необходимо обратиться в районную газовую службу с заявлением, где указан предполагаемый объем потребления голубого топлива в час.

Технические условия выдаются через 1-2 недели. Документ является разрешением на подключение жилья к газовой магистрали.

Второй этап — согласно ТУ разрабатывается проект установки оборудования. Третий — утверждение подготовленной документации инженерами обслуживающей газораспределительной компании.

Проект включает как схему установки самого котла, так и прокладку газопровода от точки подключения до магистрали. Если речь о частном доме, добавляется чертеж проведения коммуникаций по участку

В контролирующую организацию подается техпаспорт котла, инструкция по эксплуатации, сертификаты, заключение экспертизы о соответствии прибора всем нормам. Необходимые бумаги предоставляются производителем двухконтурного котла.

Согласование документации может произойти за неделю или продлиться до 3 месяцев, все зависит от сложности проекта. В случае отказа инспекция обязана предоставить список правок для устранения недостатков. Если все требования соблюдены, проставляются печати и можно приступать к подключению оборудования.

Делаем надёжную обвязку отопительного котла своими руками

После подачи всех необходимых документов для вас будут разработаны индивидуальные технические условия (ТУ), выполнение которых необходимо для подключения к газовой магистрали.

После того, как ТУ у вас на руках, можете смело начинать искать сертифицированного специалиста, который в соответствии с требованиями контролирующих органов выполнит проектировку газопровода и подключит к нему ваш отопительный котел.

Газификация помещения может осуществляться подземным и надземным методом. Для подземного участка используются полиэтиленовые трубы стойкие к коррозии, а надземная часть выполняется из стальных труб, которые входят в помещение прямо в месте размещения газового котла отопления, на расстоянии 1,2-1,5 м от пола.

Принимая работы по монтажу, следует обратить особое внимание на то, что герметизация всех соединений должна быть выполнена с помощью пакли или краски. Использование уплотнительной ленты или ФУМ не допускается из-за низкой степени герметичности соединения

На отсекающий кран должен быть установлен газовый фильтр, защищающий отопительный котел от мелкого мусора и конденсата. Подключение газового котла непосредственно к запорной арматуре рекомендуется производить используя стальные трубы. Допускается использование специального гофрированного шланга из нержавеющей стали, но трубы все же предпочтительнее, так как при их использовании не происходит уменьшения сечения газового канала.

Подробнее о подключении и обвязке настенных газовых котлов смотрите в следующем видео:

Почему правильная обвязка – это так важно?

Обвязкой называют трубы и механизмы, предназначенные для подачи теплоносителя от котла к радиаторам. Это почти вся отопительная система, за исключением батарей.

Система состоит из множества узлов, однако простейшую обвязку котла может смонтировать даже непрофессионал. А вот если нужна сложная схема, лучше обратиться к опытному мастеру.

Котел лучше ставить в отдельном помещении, например, в хозпристройке, котельной или подвале, т.к. обвязка подразумевает дополнительные трубы и механизмы, что не всегда удобно. Однако при нехватке площади отопительное оборудование монтируют в доме

Выбор схемы обвязки для каждого конкретного дома зависит от типа котла, особенностей постройки, типа отопительной системы.

Любое газовое оборудование опасно. Неправильное подключение чревато не только проблемами с отоплением, но также взрывами и разрушениями, поэтому необходимо строго следовать нормам и правилам, соблюдать требования ТБ. Основная документация, на которую опираются при обустройстве газовой системы отопления, – СНиП.


Основной узел системы – котел. Схему обвязки выбирают, ориентируясь на его тип, месторасположение (настенная или напольная модель), конструкционные особенности

Нужно тщательно спланировать схему отопления, расположение оборудования, особенности прокладки трубопроводов.

Обвязка котла выполняет сразу несколько значимых функций:

  • Контроль давления. Если обвязка смонтирована правильно, тепловое расширение компенсируется, а значит, давление в системе не будет повышаться до критических показателей.
  • Удаление воздуха. Пузырьки воздуха образуют пробки, из-за чего эффективность водяного отопления снижается: радиаторы прогреваются не полностью, а расход ресурсов остается прежним. Качественная обвязка котла необходима для предотвращения этой проблемы.
  • Профилактика засоров в системе. Если неправильно обвязать котел, повышается риск образования окалины в радиаторах и трубах. Мелкий мусор в теплоносителе загрязняет систему, что ведет к перерасходу топлива и удорожанию обогрева при одновременном снижении его качества.
  • Возможность подключения других контуров. Можно установить систему напольного обогрева, накопительный бойлер.

Во многом теплоснабжение зависит от правильности подключения котла к трубопроводам и другим важным узлам, поэтому схему обвязки газового котла нужно скрупулезно продумать и смонтировать максимально качественно.


При обустройстве лучевой системы ставят коллекторные шкафы, где можно смонтировать большую часть механизмов обвязки котла. Это удобно и практично

Правильно подобранная и смонтированная обвязка котла прослужит долгие годы без аварий и ремонтов, а ее стоимость будет оптимальной.

Выбор схемы разводки системы отопления

Существует несколько вариантов обвязки котла полипропиленом. Для каждого дома схема эта подбирается индивидуально. То, что в одном здании является оптимальным, в другом может быть малоэффективным.

Кроме того, системы обогрева по принципу движения воды делятся на: принудительные с гидронасосом и гравитационные (самотечные, естественные), есть еще классификация по устройству трубопроводов. Согласно их структуре они бывают одно- и двухтрубными, коллекторными лучевыми или аналогами с замкнутыми кольцами.

Что лучше: самотек или насос?

В гравитационном контуре нагретая вода к радиаторам от котла поступает самотеком. Горячий теплоноситель, имеющий высокую температуру, всегда стремится собою заместить более холодную жидкость. Эту систему обвязки котла отопления собрать проще всего. В ней помимо нагревателя присутствуют трубы из полипропилена, радиаторы и расширительный бак.

В варианте с верхней разводкой вода после нагрева поднимается в самую высокую точку – в расширитель, а уже оттуда спускается к батареям. После отдачи тепла она возвращается в котел, где снова подогревается, затем начиная новый цикл.

По такой схеме устроено отопление во многих домах в отечественных деревнях. Только там стоит печь на твердом топливе. Это самый простой и дешевый способ организации обогрева небольшого коттеджа. Однако он имеет ограничения как по количеству подключаемых радиаторов, так и по удаленности крайнего из них от водонагревателя.

Схема обвязки с естественным движением воды самая простая из всех возможных вариантов, в ней минимум узлов и точек соединения труб из полипропилена

Более сложна и дорогостоящая принудительная система. Однако она значительно упрощает создание в отдельных комнатах комфортных температур. В ней теплоноситель двигается уже за счет стимуляции ее движения насосом.

Выбор схемы разводки труб из полипропилена и самого котла тесно связаны. Система с естественной циркуляцией является энергонезависимой. Если водонагревателю в ней не требуется питание от электросети, то даже при перебоях с электричество дом будет обогрет.

В принудительной схеме насосу для работы нужно постоянное электроснабжение. Поэтому котел для нее лучше всего подбирать зависимый от электричества, который имеет дополнительные возможности. Но чтобы подстраховаться от проблем с напряжением, придется к ним прикупить резервный генератор или бесперебойник.

Какую схему отопления лучше выбрать?

Способов развести трубопроводы из полипропилена от котла до радиаторов отопления существует немало.

Но все эти схема делятся на:

  • однотрубные;
  • двухтрубные.

В однотрубных системах разогретая вода, поставляемая в качестве теплоносителя, подается и отводится одной трубой. В двухтрубных для подачи теплоносителя и обратки, т.е. отведения остывшей воды обратно в котел для нагрева, сооружаются отдельные магистрали.

По способу соединения рабочих компонентов отопительные контуры подразделяются на:

  • тройниковые;
  • коллекторные.

Тройниковые типы могут быть использованы как при самотечной, так и при принудительной циркуляции. Коллекторная схема может работать лишь при наличии циркуляционного насоса.

Однотрубная схема заведомо дешевле двухтрубной, но дальний в цепочки от котла радиатор в ней получает минимум тепловой энергии (+)

Однотрубный способ подразумевает прокладку одной закольцованной магистрали и последовательное подключение к ней батарей. В двухтрубной схеме от котла идут два независимых трубопровода с горячей водой и обраткой. И уже к ним подключаются радиаторы.

При коллекторной обвязке в систему встраивается один или два коллектора, с которых к каждой батарее прокидываются отдельные трубы. Также такой распределитель позволяет подсоединить к котлу «теплый пол», выполненный все из того же PPR.

Коллекторная разводка дает возможность создавать эффективные системы отопления для домов большой площади и разной этажности (+)

Использование коллекторов и раздельных стояков для каждой батареи приводит к значительному удорожанию как проектирования, так и монтажа. На этапе подготовки проекта приходится делать более сложные расчеты. А при сборке расходуется гораздо больший объем полипропилена. Но зато получается система, каждую часть которой можно отрегулировать под конкретные условия и требования.

Особенности конденсационного оборудования

Современное развитие технологий производства и защита окружающей среды обусловили появление нового вида газового оборудования: конденсационного котла. Главными особенностями такого агрегата являются следующие показатели:

  • Высокая экономичность (расходуется примерно до 20% меньше энергоресурсов).
  • Экологическая чистота.

Давайте рассмотрим конструктивные особенности конденсационных систем отопления:

  • Образовавшийся во время горения газа водяной пар не выбрасывается наружу. Его при помощи специальных патрубков используют для дополнительного нагрева теплоносителя.
  • Это достигается применением специально разработанного теплообменника и особой конструкции камеры сгорания.
  • Отработанные газы проходят через дополнительный контур, отдавая свое тепло обратному контуру, где циркулирует теплоноситель.
  • Благодаря такой особенности повышается КПД конденсационного котла и экономится значительное количество энергоносителя.

Рассмотренная схема обвязки является универсальной и применяется практически для всех моделей газового двухконтурного оборудования. Если к обвязке котла подойти грамотно, вполне можно справиться своими руками. Кроме того, дополнительно можно установить контроллер, который будет следить за температурой в помещении, и включать котел только при необходимости.

Обвязка газового котла отопления.

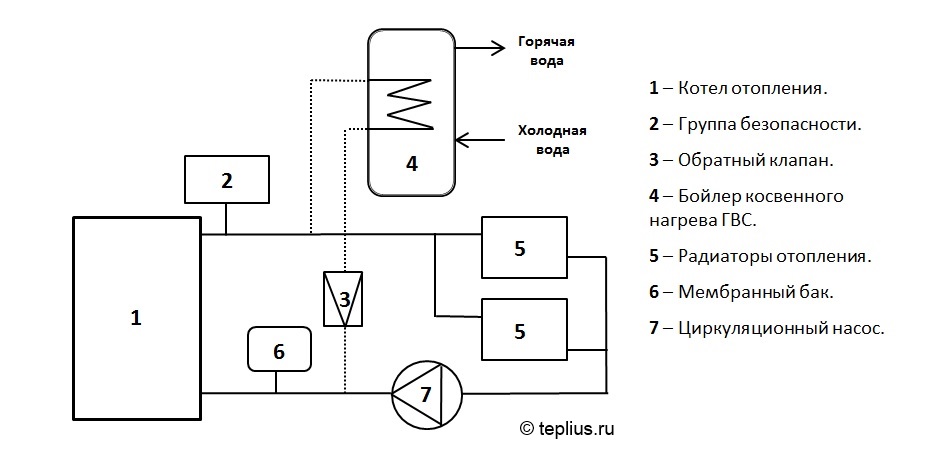

Рассмотрим схему системы отопления, состоящую из следующих контуров:

  1. Контур ГВС (горячее водоснабжение для бытовых нужд);
  2. Контур радиаторного отопления;
  3. Контур теплого пола.

Основные элементы схемы газовой котельной:

  • Газовый отопительный котел – осуществляет нагрев теплоносителя в системе отопления за счет тепла, выделяемого при сгорании газа. Существует два типа газовых котлов, в зависимости от вида используемого топлива: котлы на природном газе и котлы на сжиженном газе.
  • Бойлер ГВС – устанавливается в систему отопления в случае необходимости нагрева горячей воды для бытовых нужд. Подробнее..
  • Коллекторная группа (1) – выполняет функцию распределения теплоносителя между потребителями, выравнивания температуры и давления в системе, защищает котел. В коллекторную группу входит термогидравлический распределитель, коллектор и циркуляционный насос.
  • Термостатический клапан (2) – устанавливается для регулировки скорости прохождения теплоносителя через отопительный прибор (радиатор).
  • Головка термостатическая (3) – позволяет установить требуемую температуру на отопительном приборе.
  • Радиатор отопления (4) – прибор, позволяющий осуществить теплообмен между теплоносителем и воздухом в опаливаемом помещении.
  • Контур теплого пола (5) – обеспечивает дополнительный обогрев жилых помещений.
  • Смеситель (6).
  • Клапан запорный (7) – предназначен для осуществления полного перекрытия потока теплоносителя в трубопроводе.
  • Клапан смесительный трехходовой (8) – необходим для разделения высокотемпературных потоков контура радиаторного отопления от низкотемпературного контура теплого пола.
  • Кран шаровой (9) – устанавливается на входном трубопроводе системы теплого пола для возможности отключения подачи теплоносителя в контур в случае возникновения протечки или другой необходимости.
  • Насос циркуляционный (10) – обеспечивает движение теплоносителя по системе отопления.
  • Обратный клапан (11) – предотвращает возникновение обратного потока теплоносителя.
  • Коллектор для теплого пола (12) – обеспечивает равномерное распределение теплоносителя между контурами теплого пола.
  • Краны шаровые (13) – устанавливаются на подводящие трубы горячего и холодного водоснабжения, используемого для бытовых нужд. Используются для перекрытия потока воды в случае необходимости обслуживания или замены смесителя.
  • Уголок установочный (14) – служит для установки смесителя.
  • Погодозависимая система автоматики (15) – позволяет автоматически регулировать работу системы отопления в зависимости от температуры окружающей среды.
  • Группа безопасности котла (16) – предназначена для выпуска воздуха из системы отопления и сброса теплоносителя в случае возникновения избыточного давления. Группу безопасности необходимо устанавливать на выходе из котла до любого запорного оборудования. В состав группы безопасности входит: манометр, термометр, клапан и воздухоотводчик.
  • Датчик температуры помещения (17) – позволяет определить температуру в отапливаемом помещении и произвести регулировку работы котла в соответствии с полученными показаниями.
  • Мембранный расширительный бак системы горячего водоснабжения (18) – компенсирует избыточное давление в системе.
  • Насос циркуляционный для горячего водоснабжения (19) – обеспечивает прохождение нагреваемой бытовой воды через бойлер.
  • Датчик температуры наружный (20) – определяет температуру окружающего воздуха вне помещения для регулировки работы котла.
  • Фильтр сетчатый угловой (21) – предотвращает попадание загрязняющих частиц в оборудование системы отопления.
  • Датчик температуры накладной (22) – определяет температуру горячей воды на выходе из бойлера.
  • Предохранительный клапан для бойлера (23) – защищает бойлер от перепадов давления.
  • Фильтр сетчатый самопромывной с манометром (24) – защищает систему отопления от попадания загрязняющих частиц. Фильтр производит механическую очистку поступающей воды, задерживая твердые частицы на сетчатом вкладыше. Для удаления загрязненной воды фильтр проводит периодическую очистку путем слива в канализацию. Для дополнительного контроля давления воды на фильтре устанавливается манометр.
  • Кран шаровой газовый (25) – служит для перекрытия поступления газа в котел из баллона или газовой магистрали.
  • Мембранный расширительный бак системы отопления (26) – необходим для компенсации избыточного давления в системе отопления.
  • Подпиточный клапан (27) – компенсирует потери теплоносителя в системе в результате утечек или испарения.

В котельной, работающей на сжиженном газе необходимо также установить топливные баллоны для обеспечения бесперебойной работы котла.

Коллекторная схема разводки отопительной системы

При большом количестве радиаторов отопления, расположенных на разных этажах, или при подключении «тёплого пола», лучшей схемой разводки является коллекторная. В контуре котла устанавливают минимум два коллектора: на подаче воды — раздающий, и на «обратке» — собирающий. Коллектор представляет собой отрезок трубы, в который врезаются отводы с вентилями для возможности регулирования отдельных групп.

 Коллекторная группа

 Пример подключения контура отопления и системы «тёплый пол» с помощью коллекторной группы

Коллекторную разводку называют также лучевой, так как трубы лучами могут расходиться в разные стороны по всему дому. Такая схема в современных домах одна из наиболее распространённых и считается практичной.

Циркуляция воды

Как  работает котел отопления и все остальные элемент системы? Движение жидкости по замкнутым контурам может осуществляться естественно или принудительно. Вода, которая нагрета отопительным котлом, идет в батареи. Эта часть контура – это прямой ход или прямой ток. Когда теплоноситель попадает в батареи, он остывает и потом идет обратно в отопительный котел для нагревания. Это – обратный ход или обратный ток. Для того чтобы ускорить циркуляцию теплоносителя, используются специальные приборы – циркуляционные насосы, которые врезаются в трубопровод на обратном токе.

Устройство газового котла с встроенным циркуляционным насосом

Рассмотрим такую схему котла отопления, которая предусматривает естественную циркуляцию теплоносителя – так, вода идет самотеком. Это можно осуществить за счет того, что происходит физический эффект, который проявляется при изменении плотности воды. Ведь у горячей воды – меньшая плотность. Жидкость, которая идет обратно, имеет уже большую плотность, поэтому легко вытесняет ту воду, которая уже нагрелась. Горячая вода идет вверх по стояку, дальше распределяется по горизонтальным трубам, которые проведены под уклоном на 3-5 градусов. Именно благодаря наклону жидкость движется самотеком.

Система отопления с естественной циркуляцией

Схема подключения котла отопления с естественной циркуляцией – это самая простая схема, именно поэтому ее легко устроить на практике. Кроме того, в таком случае не нужны будут другие коммуникации. Но данный вариант подойдет только для тех домов, которые относятся к частному сектору и имеют небольшую площадь. Также среди недостатков – необходимость ставить трубы большего диаметра, низкое давление.

Теперь рассмотрим принудительную циркуляцию. Для этого в системе отопления в обязательном порядке должен быть в наличии насос циркуляции. Именно он будет обеспечивать ускоренный ток нагретого теплоносителя к батареям, остывшей воды – к нагревательному устройству.

При установке такой системы не нужно соблюдать необходимый для первого варианта наклон. Это и есть преимущество. Но вот недостаток – это то, что такая система является энергозависимой. И на случай отключения электричества нужно обеспечить наличие генератора, который и будет поставлять электроэнергию для насоса.

Схема отопления с принудительной циркуляцией теплоносителя

Отметим, что такие чертежи котлов отопления могут быть использованы в домах с любой площадью

При этом важно выбрать циркуляционный насос с подходящей мощностью и обеспечить бесперебойное электрическое питание

2 Особенности монтажа

Монтаж твердотопливного котла с насосом может быть проведен только в закрытой системе. Принудительная циркуляция имеет следующие плюсы:

  1. 1. Помещение будет прогреваться равномерно, теплоноситель двигается с высокой скоростью.
  2. 2. Нет необходимости применять большие трубы. Лучше всего использовать изделия из полипропилена, а не пластиковые.
  3. 3. Монтаж производится максимально просто, не нужно размещать трубы под уклоном.

Обычно насос монтируется в трубопровод в области обратной трубы около котла, так как в этом месте наименьшая температура. Такой подход позволяет сэкономить ресурсы прибора. Кроме того, это наиболее безопасно, поскольку при размещении на подающую трубу пары будут перекрывать циркуляцию, если произойдет закипание жидкости в котле. Перед насосом в области обратной магистрали ставится фильтр.

Подключение аварийных систем

Элементы аварийных систем в схеме обвязки используются в целях:

  • защиты от повышения максимального рабочего давления в системе;
  • защиты от превышения максимально допустимой выходной температуры теплоносителя, перегрева котла и элементов системы отопления;
  • предотвращения образования конденсата в котле вследствие большого перепада температур теплоносителя на входе и выходе устройства.

Предохранительный клапан

Защита котла и элементов системы при превышении рабочего давления теплонесущей жидкости обеспечивается предохранительным клапаном, устанавливаемом на подающей линии при выходе из котла. Такой клапан может входить в группу безопасности котла, которая встраивается в сам котел или подключается отдельно.

Как работает предохранительный клапан

К патрубку сброса давления клапана подсоединяется сливной шланг. При срабатывании клапана лишняя теплонесущая жидкость из системы через шланг сливается в канализацию.

Аварийный теплообменник

Авариный теплообменник нужен для защиты котла и элементов системы от перегрева.

Перегрев оборудования может произойти в двух случаях:

  1. при превышении вырабатываемой котлом мощности свыше необходимой для потребителей тепла;
  2. при прекращения работы циркуляционного насоса вследствие его поломки или отключения электричества.

Теплообменник состоит из охлаждающего модуля и термоклапана с выносным тепловым датчиком, настроенным на определенную температуру. Устанавливаться они могут внутри самого котла или отдельно на линии подачи теплоносителя в систему отопления.

Как работает теплообменник

При превышении допустимой температуры по сигналу теплового датчика срабатывает термоклапан.

Он подает холодную воду от магистрали водоснабжения в модуль охлаждения, в котором происходит отбор лишнего тепла от теплоносителя. Из модуля охлаждения отобравшая тепло вода поступает в канализацию.

Дополнительный контур

Защита котла от перегрева в системах с принудительной циркуляцией может быть также обеспечена с помощью дополнительного контура с естественной циркуляцией, к которому подключается накопительная емкость для ГВС.

Обвязка котла с дополнительным контуром

При нормальной работе системы давление, создаваемое циркуляционным насосом в основном контуре, запирает дополнительный контур при помощи обратного клапана, не давая циркулировать в нем теплонесущей жидкости.

При выключении по какой-либо причине насоса прекращается принудительная циркуляция теплоносителя в основном контуре и начинается естественная циркуляция в дополнительном контуре. За счет этого происходит охлаждение теплонесущей жидкости в системе до необходимой температуры.

Термостатический смеситель

Поддерживание минимально необходимой температуры на входе в котел, чтобы предотвратить образование в нем конденсата, обеспечивается термостатическим смесителем.

Устройство устанавливается на обратном трубопроводе и подключается к подающей линии при помощи перемычки (байпаса).

Установка термостатического смесителя

При низкой температуре теплоносителя в обратной линии термосмеситель открывается и подмешивает в нее горячую жидкость. После достижения нужной температуры термосмеситель закрывается и перестает подавать через байпас в обратку горячий теплоноситель.

Эту схему можно использовать в системах с любым видом циркуляции.

Список источников

  • sovet-ingenera.com
  • otoplenie-doma.org
  • teplius.ru
  • www.calc.ru
  • rmnt.mirtesen.ru
  • oventilyacii.ru
  • stroyvolga.ru
  • funer.ru
  • masterotopleniya.ru
  • defro.pro

Похожие статьи

Комментировать
0
58 просмотров

Если Вам нравятся статьи, подпишитесь на наш канал в Яндекс Дзене, чтобы не пропустить свежие публикации. Вы с нами?

Adblock
detector
