Охранные зоны и правила электробезопасности

СОДЕРЖАНИЕ
0
5 539 просмотров
09 февраля 2020

Удаленность защитной зоны линии электропередачи

Ее отступ в каждую сторону зависит от номинального класса напряжения (проектного). Например, охранная зона ЛЭП 10 кВ составляет 10 метров (за некоторыми исключениями).

Линии электропередачи

Данное расстояние определяется стандартом, принятым на основании исследований особенностей того или иного напряжения. Эта дистанция отмеряется в каждую сторону от линии. Получается, что такая зона ЛЭП выражена тоже в виде линии, но охватывающей и сами сооружения, и немного территории рядом.

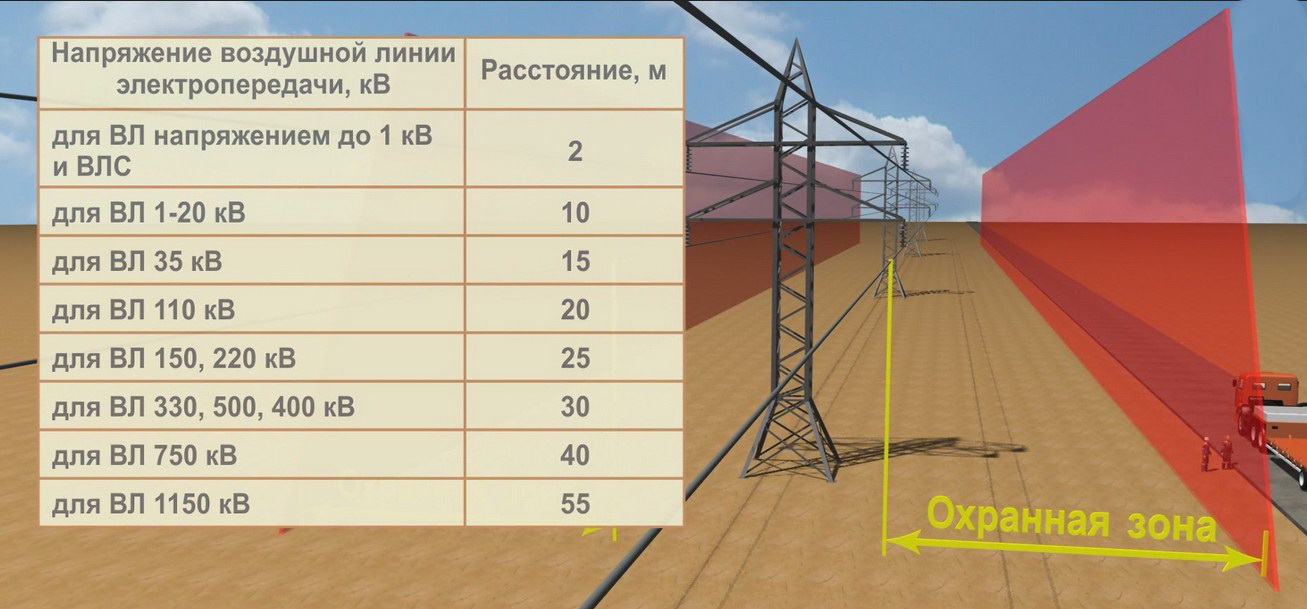

В таблице ниже представлены установленные по документам расстояния в каждую сторону от электролиний для различных классов напряжения. Эти правила насчет зоны ЛЭП соответствуют СНиП, СанПиН и ПУЭ и обязательны к соблюдению

Так что прежде чем затевать вблизи от нее какую-либо стройку, важно удостовериться, что это не противоречит законодательству

Класс напряжения Расстояние
До 1 кВ 2 м
От 1 до 20 кВ 10 м
35 кВ 15 м
110 кВ 20 м
150 кВ, 160 кВ, 220 кВ 25 м
От 300 до 500 кВ 30 м
750 кВ 40 м
1150 кВ 55 м

Важно учесть, что если линия относится к классу напряжения 1 кВ, 10 кВ или 20 киловольт, на то, сколько метров в каждую сторону требуется отступить, влияет тип линии и где таковая размещена. Вот почему иногда при классе напряжения 1 киловольт, 10 кВ или 20 кВ хватит и 5 метров

А именно, когда это линии с изолированными или самонесущими проводами, которые локализуются в границах населенных пунктов

Вот почему иногда при классе напряжения 1 киловольт, 10 кВ или 20 кВ хватит и 5 метров. А именно, когда это линии с изолированными или самонесущими проводами, которые локализуются в границах населенных пунктов.

Однако этот аспект относится только к данному классу напряжения. Например, если это 6 кВ или 10 кВ. Охранная зона ЛЭП 110 кВ не имеет никаких исключений и соблюдается одинаково вне зависимости от каких-то внешних факторов. Даже охранная зона при уровне напряжения 35 кВ.

Схема охранных территорий различных линий

Касаются они и ЛЭП в 110 кВ, и в 1 киловольт. Согласно СанПиН рабочему может разрешаться нахождение в охранной зоне, если присутствует допуск. Правила особо не изменились с 2016 года.

Важно соблюдать любые охранные зоны линий электропередач. Это необходимая безопасность

Даже если это охранная зона ЛЭП 35 кВ или того меньше.

Иначе возможен не только штраф, но и более серьезные последствия. Ведь ограничение доступа к зоне ЛЭП иногда влечет трагические события.

Электролинии

Ориентировочно определить класс напряжения возможно даже на картинке, фото или видео, по количеству изоляторов на гирлянде:

  1. 10 киловольт – 1.
  2. 35 киловольт – 3–5.
  3. 110 киловольт – 6, 7, 8.
  4. 220 киловольт – 10–15.

Но в идеале, конечно, лучше так не делать

Важно выяснить из документации, каков точно класс напряжения ЛЭП. От этого будет зависеть разрешенное расстояние до тех или иных объектов, то есть охранная зона электролиний

И тогда никто не сможет придраться в случае чего.

Кстати, если изоляторы маленькие, значит, вполне возможно, тут действует охранная зона ВЛ 0.4 кВ. ВЛ – означает «воздушная линия». Также возможно определить, что это за тип ЛЭП и какая тут охранная зона, по опорам.

Для 4–6–10 (ВЛ-4 (4 кВ), ВЛ-6 (6 кВ), ВЛ-10 (10 кВ)) ограничения более жесткие, чем для 0.4 и 0.6 кВ. Но и для самых слабых линий всегда присутствует охранная зона. Ведь даже в этих ЛЭП напряжение очень высоко, и для человека оно может стать смертельным. Также присутствует некоторый риск возгорания различных объектов при аварии.

Безопасное расстояние до проводов ЛЭП

Важно понимать, что защитная зона ЛЭП четко регламентирована. Да, возможно часто встретить случаи, когда она не соблюдается грубейшим образом

Однако в любой момент, в случае обнаружения нарушения надзорными органами, возможно привлечение к ответственности нарушителей.

Незаконные постройки около линий могут в итоге быть снесены, причем срочно. Например, если требуется доступ к зоне ЛЭП для устранения аварии.

А если возникнут какие-то критические последствия, то ответственность может в итоге быть уже не административной, а уголовной. Например, если будет нанесен материальный ущерб на крупную сумму, либо же ущерб здоровью или летальный исход.

Когда в документах отсутствуют нужные сведения

Несмотря на то, что действующие нормативные акты предусматривают внесение сведений об охранных зонах в единый реестр недвижимости в порядке информационного взаимодействия, за нарушение которого с 2008 г. установлена административная ответственность (ч. 3 ст. 14.35 КоАП РФ), все же на данный момент (за некоторыми исключениями) обязанности органов власти и собственников линейно-кабельных сооружений вносить сведения об охранных зонах в единый реестр недвижимости не до конца урегулированы, а в более ранние периоды такая обязанность вообще отсутствовала.

В ряде случаев действующие правила охраны объектов, в связи с обеспечением условий эксплуатации которых устанавливаются зоны, не предусматривают необходимости принятия специального акта органа государственной власти или органа местного самоуправления об установлении соответствующей зоны (например, Правилами охраны магистральных трубопроводов, утв. Минтопэнерго России 29.04.1992 г., Постановлением Госгортехнадзора России от 22.04.1992 г. № 9).

Это значит, что обязанность предоставлять информацию о наличии охранных зон трубопроводного транспорта прямо не установлена.

С другой стороны, как указано в Правилах установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон (утв. Постановлением Правительства РФ от 24.02.2009 г. № 160, охранная зона электросетевого хозяйства считается установленной с даты внесения в документы государственного кадастрового учета сведений о ее границах. Федеральный орган исполнительной власти, осуществляющий федеральный государственный энергетический надзор, направляет в течение 5 рабочих дней в Федеральную службу государственной регистрации, кадастра и картографии документ, воспроизводящий сведения, содержащиеся в решении о согласовании границ охранной зоны в отношении отдельных объектов электросетевого хозяйства, включая их наименование и содержание ограничений использования объектов недвижимости в их границах, с приложением текстового и графического описаний местоположения границ такой зоны, а также перечня координат характерных точек этих границ в системе координат, установленной для ведения государственного кадастра недвижимости. На его основании указанный федеральный орган исполнительной власти принимает решение о внесении в государственный кадастр недвижимости сведений о границах охранной зоны.

Однако ранее действовавшие Правила охраны электрических сетей напряжением свыше 1000 вольт, утв. постановлением Совета Министров СССР от 26.03.1984 г. № 255, Правила охраны электрических сетей напряжением до 1000 вольт, утвержденные Постановлением Совета Министров СССР от 11.09.1972 года № 667 таких норм не содержали.

Собственник, приобретающий земельный участок, даже проявив осмотрительность и ознакомившись с необходимыми документами, может столкнуться с ситуацией, когда земельный участок пересекается с линейным объектом, включается полностью или частично в охранную зону, однако официальная информация об этом отсутствует.
Такая информация может стать неприятным сюрпризом, проблему нередко приходится решать в судебном порядке.

Правила пребывания в охранной зоне

Учитывая негативное влияние электромагнитного излучения на человека, следует стараться минимум времени проводить в зоне ЛЭП. Если вы находитесь на этой территории вынужденно, то необходимо следовать таким правилам:

  • нельзя подходить к оголённому проводу, лежащему на земле, ближе, чем на 8 м, так как он может находиться под смертельным для человека напряжением;
  • нельзя подходить к провисающим проводам;
  • нельзя приближаться к аварийным ЛЭП. Признаками неисправности может служить гудение или треск, видимая электродуга.

Ни в коем случае нельзя забираться на опоры, тем более, на сами проводаФОТО: img2.gorod.lv

2.5.210

Прохождение ВЛ по населенной местности следует
выполнять в соответствии с требованиями строительных норм и правил. Планировка
зданий и застройка городских и сельских поселений” (ВЛ 110 кВ и выше
следует размещать за пределами селитебной территории).

Угол пересечения с улицами (проездами) не нормируется. При
прохождении ВЛ вдоль улицы допускается расположение проводов над проезжей
частью.

Для предотвращения вынужденных наездов транспортных средств
на опоры ВЛ, устанавливаемые в пределах городских и сельских улиц и дорог, их
следует ограждать в соответствии с требованиями строительных норм и правил.

Запрещенные действия

В санитарной зоне не допускаются следующие работы:

  1. Строительство зданий и сооружений любого назначения, а также их снос и ремонт, если они уже были (правилами допускается прохождение ВЛ над некоторыми промышленными зданиями и электрическими сооружениями).
  2. Размещение стадионов, остановок для транспорта, проведение любых групповых мероприятий с большим скоплением людей.
  3. Производство работ по мелиорации, посадке деревьев, полив земель, а также горные и взрывные работы.
  4. Складирование сена, оборудование хранилищ для кормов и удобрений, различных свалок и автозаправочных пунктов.
  5. Открытый огонь.
  6. Загромождение путей проезда и подхода к опорам воздушных линий.

Участки земли, попавшие в зону охраны ЛЭП, изымать у владельцев не будут. Земельные наделы можно эксплуатировать по своему желанию, а также продать или подарить.

На земельных участках можно сажать картофель или другие сельскохозяйственные культуры. Но при этом следует учитывать риски возможной потери части или всего урожая в любой момент (в случаях ремонтных и аварийных работ на линии, проезда техники), а также соблюдать правила нахождения на санитарной территории ЛЭП (не воздвигать построек, не рыть котлованов, не жечь траву и не совершать других запрещающих действий).

Классификация охраняемых территорий с ЛЭП

Для электросетевого хозяйства принята следующая классификация охранных коридоров:

  • Отчуждение территории вдоль ВЛ, проложенных по суше. Принцип разграничения был рассмотрен выше (см. рис. 1).
  • Территории вдоль подземных КЛЭ (см. рис. 2).
  • Отчуждение пространства возле подводных КЛЭ. Коридор ограничивается вертикальными плоскостями, условно расположенных на расстоянии 100,0 м по обе стороны кабеля, поверхность воды считается верхней границей.
  • Охранные коридоры при пресечении ЛЭП водного пространства. В данном случае ширина коридора зависит от того, является ли судоходным участок водной поверхности, если да, то расстояние от внешнего кабеля до границы – 100,0 м. В противном случае ширина рассчитывается как для суши.
  • Радиус охранной зоны трансформаторных подстанций. Защитный радиус устанавливается исходя из принадлежности к определенному классу напряжения, потолком считается высшая точка объекта сетевого хозяйства.

Деятельность человека в охранной зоне

Что обозначает понятие «охранная зона ЛЭП»? Под этим термином подразумевает специальные участки и территория, где деятельность человека должна быть сведена к минимуму. Создавая такие зоны, специалисты по энергетике стремятся предотвратить вероятное негативное воздействие мощного электромагнитного излучения на здоровье человека, предотвратить угрозу его жизни.

Многочисленные исследования доказали, что длительное воздействие электромагнитного поля, которое создается линиями электропередач, приводит к серьезным нарушениям в работе внутренних органов человека, повышает вероятность возникновения заболеваний сердца, сосудов и эндокринной системы, разрушительно влияет на иммунитет и обмен веществ. По этой причине в границах охранной зоны не разрешается строить здания или сооружения. Если линии электропередачи пролегают вдоль земельного участка, то его владельцы имеют право использовать этот участок с некоторыми оговорками, которые зависят от типа и рабочего напряжения электрических линий.

Владельцу земельного участка категорически запрещается проводить на своей территории какие-либо земляные работы, если она входит в охранную зону ЛЭП. В то же время хозяин земельного участка, подпадающего в охранную зону, имеет право использовать его для выращивания сельскохозяйственных культур.

Но он должен понимать, что в случае аварии на данном участке ЛЭП на его территории ремонтная бригада будет выполнять восстановительные работы с использованием тяжелой техники, и как вы понимаете, никто жалеть растения не станет, что может привести к потере части урожая в данном месте.

Стоит уточнить – охранные зоны необходимы не только для сбережения жизни и здоровья людей, но и для нормальной работы аварийных бригад при ликвидации поломок и аварийных ситуаций на линии электропередач. Какие же запреты действуют в пределах охранной зоны?

В охранной зоне ЛЭП запрещается:

  • заниматься земляными, мелиоративными или взрывными работами;
  • сажать деревья и кустарники;
  • организовывать свалки из мусора и отходов;
  • создавать насыпи из снега;
  • обрабатывать насаждения сельскохозяйственных культур удобрениями и инсектицидами, в состав которых входят химические компоненты, влияющие на преждевременное разрушение опор или кабелей и других конструкций линий;
  • поливать сельскохозяйственных насаждений водой;
  • перекрывать дороги и подъезды к ЛЭП;
  • нахождение людей и животных (коров, овец, лошадей и т.д.) в течение длительного времени;
  • создавать угрозу для нормальной работы линий электропередач;
  • заниматься строительством, реконструкций или разборкой конструкций, зданий и сооружений без разрешения на работу, согласованного с компанией, которая обслуживает линии электропередач в районе или регионе.

При оформлении пакета документации на земельный участок, расположенный по соседству с линией электропередач, или необходимости проведения работ на участке следует обязательно обращаться к организации, отвечающей за сервисное обслуживание ЛЭП в регионе.

Стоит отметить, что наряду с визуально заметными воздушными линиями необходимо уделять особое внимание кабельным линиям электропередач, которые находятся под землей. Обычно строительная бригада не зная того что под землей проложен кабель начинают рыть ямы или котлованы

Поэтому перед любыми земляными работами уточняйте маршрут прохождение трасс кабельных линий (КЛ) у энергоснабжающих организаций

Обычно строительная бригада не зная того что под землей проложен кабель начинают рыть ямы или котлованы. Поэтому перед любыми земляными работами уточняйте маршрут прохождение трасс кабельных линий (КЛ) у энергоснабжающих организаций.

Особенно это касается участков в городской местности, а также возле трансформаторных подстанций и распределительных устройств.

Порядок установления границ охраняемой зоны ЛЭП

Разрешение сетевой организации на осуществление деятельности

При необходимости проведения работ на охранной зоне, проходящей через частный участок ЛЭП, собственнику данной земли необходимо обратиться с письменным заявлением в энергоснабжающую (сетевую) организацию за 15 рабочих дней до начала работ, на которые запрашивается согласование.

Сетевая компания, рассмотрев заявление в течение двух дней, даст заявителю письменный ответ о согласовании или отказе проведения работ в охранной зоне на территории его участка.

Согласование или отказ высылается заявителю посредством факсимильной связи, электронной почты или заказным письмом.

Важно! Строить или производить другие работы на охранной территории ЛЭП без получения согласования от сетевой организации запрещено

Использование сетевой организацией земельного участка в охранной зоне ЛЭП

Порядок использования земельного участка охранной территории ЛЭП сетевой организацией определяется Постановлением Правительства № 160, нормативными документами, строительными нормами и правилами.

Последствия строительства в охранной зоне без решения о согласовании

При строительстве на охранной зоне без разрешения со стороны энергоснабжающей организации собственника ЛЭП виновное лицо (юридическое или физическое) будет привлечено к административной ответственности. При этом виновная сторона должна также произвести снос незаконной постройки.

Как согласовать постройки в охранной зоне

Для того чтобы в охранной зоне ЛЭП, проходящей по частному участку, построить не капитальное здание необходимо:

  • Подать письменное заявление в сетевую компанию, приложить к заявлению копию проектной документации на постройку. Последний срок подачи данной документации должен быть не позднее, чем за 15 рабочих дней до начала строительства.
  • Если в соответствии с законодательством возводимое строение не требует составления проектной документации, заявителю необходимо указать размеры и характеристики постройки.

В том случае, если до получения согласования заявитель внес в конструкцию постройки изменение (даже если в результате которого она стала больше всего на один квадратный метр), он должен оповестить об этом письменно сетевую организацию.

Работа крана в охранной зоне ЛЭП

Работа крана на данной территории производится с обязательной выдачей крановщику наряда допуска, с назначением ответственного лица, отвечающего за безопасность производимых работ. При работе под не обесточенными проводами минимальное расстояние от верхней точки стрелы крана в рабочем положении должно быть не менее 1,0 метра. При отклонении от данной нормы возможен воздушный пробой.

Работающий на ремонте ЛЭП кран

При расстоянии от груза или приведенной в рабочее положение стрелы крана до проводов линии более 30 метров наряд допуск не выдается.

Ответственность физических и юридических лиц

Ответственность за соблюдение правил использования охранных территорий линий электропередач, кабельных линий связи, находящихся на землях общего пользования, несут юридические лица, сетевые организации. Если линия электропередач проходит по территории предприятия, государственного учреждения, то ответственность за использование охранной зоны ЛЭП несут его руководитель и главный энергетик.

В случае прохождения линии электропередач по приусадебному участку ответственность за соблюдение правил использования охранной территории несет физическое лицо, которому принадлежит данная земля.

Размер штрафов за нарушение правил использования охранных земель по статье 9.8 КоАП РФ составляет от 500-2000 рублей (для физических и должностных лиц) до 10000-20000 рублей (для юридических лиц).

Электрический ток – опасное явление, поэтому, независимо от того, находится человек на охранной зоне лэп 0,4 или 10 кв, ему необходимо помнить и соблюдать минимальные правила поведения на данной территории. Особенно тщательно должен знать данные правила каждый собственник земельного участка, по которому проходят воздушные и подземные электрические коммуникации – их нарушение может привести как к штрафу, так и более плачевным последствиям для жизни и здоровья.

Санитарные зоны ЛЭП согласно СН № 2971-84

Напряжение

ВЛ

ЛЭП

0,4 кВ

ЛЭП

10 кВ

ЛЭП

35 кВ

ЛЭП

110 кВ

ЛЭП

220-330 кВ

ЛЭП

500 кВ

ЛЭП

750 кВ

Размер санитарной

 (охранной) зоны

2 м 10 м 15 м 20 м 25 м 30 м 40 м

К размещению опор ВЛ ультравысоких напряжений (750 и 1150 кВ) предъявляются дополнительные требования по условиям воздействия электрического поля на человека. Так, ближайшее расстояние от оси проектируемых трасс опор ВЛ 750 и 1150 кВ до границ населенных пунктов должно быть, как правило, не менее 250 и 300 м соответственно.

Как определить напряжения опоры ЛЭП? Лучше всего обратиться в местное энергетическое предприятие, но можно попробовать визуально, хотя не специалисту это сложно:

330 кВ – 2 провода на траверсах опор ЛЭП, 500 кВ – 3 провода на траверсах ЛЭП, 750 кВ – 4 провода. Ниже 330 кВ по одному проводу на фазу, определить можно только приблизительно по числу изоляторов в гирлянде : 220 кВ 10 -15 шт., 110 кВ 6-8 шт., 35 кВ 3-5 шт., 10 кВ и ниже – 1 шт.

Допустимые уровни воздействия электрического поля

ПДУ, кВ/м Условия облучения электрическим полем
0,5 внутри жилых зданий
1,0 на территории зоны жилой застройки
5,0 в населенной местности вне зоны жилой застройки; (земли городов в пределах городской черты в границах их перспективного развития на 10 лет, пригородные и зеленые зоны, курорты, земли поселков городского типа в пределах поселковой черты и сельских населенных пунктов в пределах черты этих пунктов) а также на территории огородов и садов;
10,0 на участках пересечения воздушных линий электропередачи с автомобильными дорогами 1 – IV категорий;
15,0 в ненаселенной местности (незастроенные местности, хотя бы и часто посещаемые людьми, доступные для транспорта, и сельскохозяйственные угодья);
20,0 в труднодоступной местности (недоступной для транспорта и сельскохозяйственных машин) и на участках, специально выгороженных для исключения доступа населения.

В пределах санитарно-защитной зоны ВЛ запрещается:

  • строить жилые и общественные здания и сооружения;
  • устраивать площадки для стоянки и остановки всех видов транспорта;
  • размещать предприятия по обслуживанию автомобилей и склады нефти и нефтепродуктов;
  • производить операции с горючим, выполнять ремонт машин и механизмов;
  • осуществлять всякого рода горные, взрывные, мелиоративные работы, производить посадку деревьев, полив сельскохозяйственных культур;
  • загромождать подъезды и подходы к опорам ВЛ;
  • устраивать спортивные площадки, стадионы, остановки транспорта, проводить любые мероприятия, связанные с большим скоплением людей.

Проведение необходимых мероприятий в охранной зоне ЛЭП может выполняться только при получении  письменного разрешения на производство работ от предприятия (организации), в ведении которых находятся эти сети. Использование территорий, находящихся в зоне ЛЭП, регулируется новыми Правилами установления  охранных зон объектов  электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон.

Территории санитарных зон ЛЭП разрешается использовать как сельскохозяйственные угодья, однако рекомендуется выращивать на них культуры, не требующие ручного труда человека. В случае, если на каких-то участках напряженность электрического поля за пределами санитарно-защитной зоны окажется выше предельно допустимой 0,5 кВ/м внутри здания и выше 1 кВ/м на территории зоны жилой застройки (в местах возможного пребывания людей), должны быть приняты меры для снижения напряженности. Для этого на крыше здания с неметаллической кровлей размещается практически любая металлическая сетка, заземленная не менее чем в двух точках В зданиях с металлической крышей достаточно заземлить кровлю не менее чем в двух точках. На приусадебных участках или других местах пребывания людей напряженность поля промышленной частоты может быть снижена путем установления защитных экранов, например это железобетонные, металлические заборы, тросовые экраны, деревья или кустарники высотой не менее 2 м.

Обращение в суд

Если приобретение земельного участка, полностью или частично попадающего в охранную зону, стало для вас неожиданностью, то вы вправе обратиться в суд с иском о расторжении договора купли-продажи.

При этом суд будет оценивать следующие факты:

  1. При проявлении необходимой степени осмотрительности и добросовестности при приобретении земельного участка покупатель не знал и не мог знать о наличии на нем охранной зоны;
  2. Права покупателя нарушены существенно (например, на участке с видом разрешенного использования ИЖС, нельзя осуществлять застройку).

Можно обратиться в суд с иском о демонтаже или переносе линейного объекта, создающего препятствия в пользовании земельным участком.

Чтобы получить решение в свою пользу, вам придется доказать, следующие обстоятельства:

  • линейный объект, который создает препятствия в пользовании земельным участком, построен и/или принят в эксплуатацию после приобретения вами земельного участка без согласования с вами;
  • если спорный объект возведен после приобретения вами земельного участка, то необходимо доказывать, что трасса прохождения линейного объекта не была согласована с предыдущим собственником;
  • строительство спорного объекта осуществлялось без законных оснований;
  • нахождение линейного объекта и его охранной зоны на территории вашего земельного участка действительно нарушает ваши права;
  • предлагаемый демонтаж или перенос линейного объекта не затрагивает права третьих лиц.

Надеюсь, мои советы были полезны. Более подробную информацию и судебную практику о защите прав собственников земельных участков в связи с нахождением на них линейных объектов можно найти на моем веб-сайте.

Классификация охраняемых территорий с ЛЭП

Все защитные зоны подразделяются на несколько видов. Критериями классификации данных территорий являются величина напряжения ЛЭП, количество токопроводящих жил, предохранителей (изоляторов), ширина охранной территории.

Классы линий по напряжению

В зависимости от величины напряжения протекающего по проводам тока все линии электропередач подразделяются на 5 основных классов:

  • Низковольтные (до 1кВ);
  • Средневольтные (1-35 кВ);
  • Высоковольтные (110-330 кВ);
  • Сверхвысокольтные (от 550 до 750 кВ);
  • Ультравысоковольтные (коммуникации с рабочим напряжением, превышающим 750 кВ).

По количеству жил

В зависимости от напряжения, линия электропередач может состоять из следующего количество проводов (жил):

  • 3 расположенных в форме треугольника токоведущих провода – характерно для линий с напряжением до 20 кВ;
  • 5 проводов, имеющих горизонтальное расположение, – характерно для высоковольтных коммуникациях с напряжением до 220кВ;
  • 7 -8 проводов, располагающихся в виде «обратной елки» и шестиугольника – расположение, используемое для двухцепных линий, обладающих высоким напряжением в 330 и 750 кВ.

По количеству предохранителей (изоляторов)

По тому, сколько на ЛЭП установлено предохраняющих коммуникацию от протекания тока по металлической опоре изоляторов, они бывают следующих видов:

  • С 4-5 небольшими штыревыми изоляторами на одной опоре – характерно для линий с рабочим напряжением не более 0,4 кВ;
  • С 3 крупными штыревыми изоляторами на одной опоре (6-10кВ);
  • С 6-7 подвесными составными изоляторами (гирляндами) на каждой опоре (35 кВ). Каждая «гирлянда» состоит из 3-5 фарфоровых или стеклянных изоляторов.
  • С 10-12 составными подвесными изоляторами (высоковольтные линии (вл) 110-330 кВ).
  • С 20 составными подвесными изоляторами (550 и 750 кВ).

В наиболее мощных линиях на 1150 кВ провода крепят к опорам при помощи 20 и более изоляторов.

Размеры зон

Ширина охранной зоны для различных по классу напряжения ЛЭП, регламентируемая Постановлением Правительства РФ № 160, указана в таблице на приведенной ниже картинке.

Ширина охранных зон для воздушных ЛЭП

Подземный кабельный канал связи, расположенная в земле кабельная линия (кл), по которой осуществляется электропередача, имеют защитную зону 0,6-1,0 метр.

Важно! Ширина охранной зоны, проходящей над водоемом (озером, рекой, водохранилищем), должна составлять не менее, чем по 100 м в обе стороны от ее наружной границы

Сколько метров охранная зона для ВЛ-6 (10) кВ и ВЛЗ-6 (10 кВ)

Для лэп 10 кв и 6 кВ, согласно приведенной выше таблицы, ширина защитной территории должна составлять 10 метров при использовании обычных проводов и 5 метров в случае применения самонесущих изолированных проводов.

Список источников

  • www.asutpp.ru
  • stroydomkin.ru
  • electricvdome.ru
  • amperof.ru
  • 220v.guru
  • comfort-invest.ru
  • HouseChief.ru
  • sbk.ltd.ua
  • pue7.ru

Похожие статьи

Комментировать
0
5 539 просмотров

Если Вам нравятся статьи, подпишитесь на наш канал в Яндекс Дзене, чтобы не пропустить свежие публикации. Вы с нами?

Adblock
detector
