Установка откатных ворот в санкт‑петербурге

СОДЕРЖАНИЕ
0
17 просмотров
07 февраля 2020

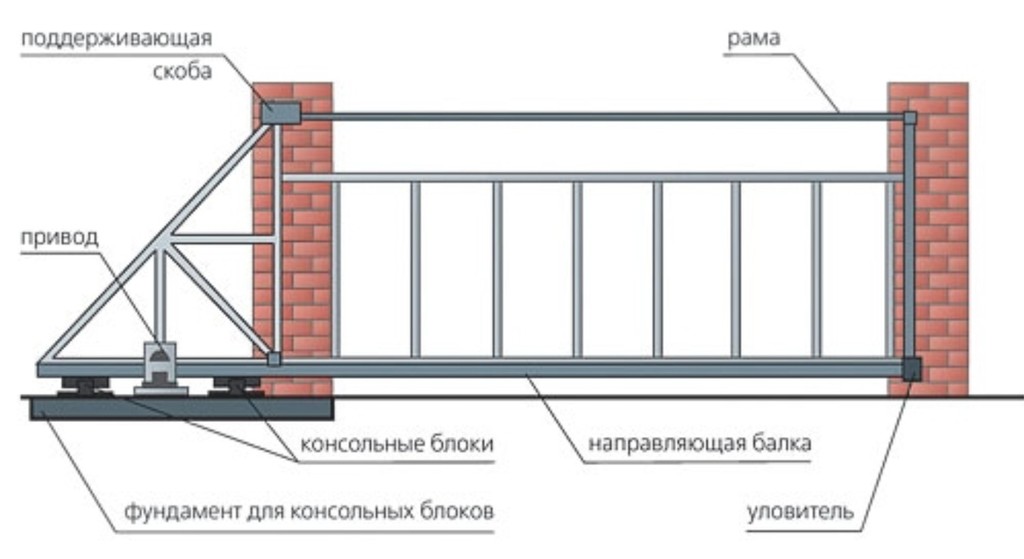

Устройство откатных ворот

Этот тип ворот имеет следующие элементы конструкции:

  • Направляющая балка. Принимает на себя весь их вес.
  • Тележка или роликовая опора. Их необходимо 2 шт.
  • Съемный концевой ролик. В закрытом состоянии он служит опорой.
  • Уловитель верхний/нижний. Нижний при закрытых воротах воспринимает нагрузку, а верхний уменьшает парусность.
  • Кронштейн. Он важен для удержания створки от бокового качания.
  • Подставка. На нее осуществляется установка опоры, которая организовывает передвижение створки.

На фундамент устанавливаются роликовые опоры, которые воспринимают на себя нагрузку направляющей балки. Ролики размещаются внутри несущей консоли.

Откатные ворота и их назначение

Откатные ворота – один из самых удобных типов ворот. Благодаря своему принципу действия – сдвиганию (откату) параллельно забору – они пользуются широким спросом. Их можно сочетать с любым видом заборов, особенно если участок имеет ограниченное пространство для въезда. Существуют достаточно понятные схемы и чертежи откатных ворот, согласно которым можно спроектировать и смонтировать эти ворота без помощи рабочих.

Откатное полотно современных гаражных или заборных ворот обычно сдвигается в сторону благодаря приваренной к каркасу ворот профилированной балки. Она двигается по хорошо укрепленным роликам. Откатные ворота достаточно надежны, практичны, удобны в использовании – они занимают минимум территории. Иногда такой тип ворот называют сдвижным.

Откатные ворота

Преимущества откатных ворот

Откатные ворота имеют ряд преимуществ перед распашными воротами:

  • Удобны и практичны в эксплуатации;
  • Долговечны;
  • Надежны;
  • Простые схемы, чертежи откатных ворот позволяют своими руками изготовить их и установить на любое ограждение;
  • Бесшумны при откате;
  • Устойчивы к разнообразным климатическим воздействиям;
  • Имеют жесткую конструкцию и небольшие размеры;
  • Предоставляют возможности для автоматизации.

Есть у них и несколько недостатков: для надежности и безопасности монтажа схема чертеж откатных ворот рекомендует обустроить бетонированный фундамент и подготовить место для откатывания полотна ворот.

Типы откатных ворот

В зависимости от способов крепления откатного полотна выделяется несколько видов откатных ворот, обладающих своими особенностями:

  • Ворота с подвесом сверху;
  • Ворота на опорных роликах;
  • Ворота консольные.

При монтаже откатных ворот с подвесом сверху несущую балку устанавливают над проемом. Но в этом случае появляется существенный недостаток: ограничивается высота проезда транспортного средства.

Откатные ворота на опорных роликах при монтаже, опираясь на схемы чертежи откатных ворот, имеют направляющую балку вдоль ограждения. На нее накладывается откатное полотно. Оно движется и удерживается вертикально при помощи закрепленной на столбе пары роликов.

Схема действия консольных откатных ворот

Самыми популярными стали откатные ворота консольные. Они привлекательны тем, что полотно ни сверху, ни снизу не имеет никаких ограничителей. Но для установки направляющей балки нужно обеспечить большее свободное расстояние вдоль ограждения.

Важно! Направляющая балка для консольных откатных ворот с толщиной стенок 3,5-6 мм должна быть спрофилирована для максимального сопротивления как вертикальным, так и горизонтальным воздействиям. Это поможет выдержать вес откатного полотна и противостоять попыткам взлома и воздействию ветра.

Типы откатных ворот

Консольная модель – это заграждающая рама с полотном, смонтированная на направляющей рельсе, укрепленной внизу. Профессионалы советуют заказывать или изготавливать своими руками консольную конструкцию, так как она не ограничивает высоту автотранспорта, занимает минимум пространства у общего заграждения, имеет отличную устойчивость к проникновению. Выбирая консольные ворота, чертеж которых представлен на рисунке выше, отдают предпочтение простоте и дешевизне комплектующих.Консольный тип

Подвесные раскатные ворота часто устанавливают не при въезде на участок, а в гаражах, больших хозяйственных помещениях, где можно воспользоваться ограничителями или крышей для монтажа конструкции. Раздвижные механизмы крепятся на верхних направляющих рельсах, и крупногабаритный автотранспорт может не поместиться по высоте при въезде во двор.Общая схема Яксель, чертеж ворот подвесных

Колесные ворота двигаются по направляющему швеллеру, который залит на бетон или уложен в уплотненный грунт. Нижняя часть имеет ролики или колеса, металлические или сделанные из подшипников. Укладка рельса на одном уровне с поверхностью грунта способствует частому засорению направляющей, забиванию выемки мусором, льдом и грязью. Поэтому решения два – или рельсовая конструкция делается выше, и придется смириться с тем, что автомобиль будет «подпрыгивать» при переезде, или периодически чистить механизмы и устройства, чтобы поддерживать их работу и не допустить коррозии металла.Колесные ворота

Исходя из особенностей участка, регулярности пользования автомобилем, а также финансовых возможностей легко подобрать оптимальную конструкцию.

” alt=””>

Выбор комплектующих

Наличие тех или иных комплектующих напрямую зависит от высоты и ширины створки, а также ее веса. Так, сегодня на рынке можно найти ряд компаний, которые предоставляют качественное оборудование, а именно:

  • Combi Arialdo и Flatelli Comunello из Италии.
  • Ролтэк и Doorhan из России.
  • Alutech из Беларуси.

Для примера, произведем некоторые расчеты. В базовой комплектации обязательно устанавливается несущая рельса, длиной в 6 м. И чтобы правильно подобрать к ней комплектующие, необходимо учитывать длину створки и плюс 40%. Также подбор осуществляется по длине направляющей балки и возможных нагрузок. Так, если ширина проема равняется 3,8 м, то длина створи равна 3,8 м + 40% = 5,32 м. В таком случае можно приобрести готовый набор с балкой 6 м.

Монтаж откатных ворот

Монтаж изготовленных откатных ворот на застывший фундамент, согласно откатные ворота чертеж схема, происходит так:

  • На бетонированный швеллер выставляются роликовые тележки и на них надевается направляющий рельс;
  • Далее по уровню и вдоль ширины забора выставляется и приваривается откатное полотно;
  • На опорных столбах укрепляются верхний и нижний улавливатели ворот и поддерживающие ролики. При наличии металлических столбов и ролики, и улавливатели привариваются к столбу. Если столбы кирпичные или гранитные – то эта фурнитура крепится к металлической стойке, прикрепляющейся к столбу с помощью дюбелей.

Готовые откатные ворота

Обычно откатные ворота устанавливают внутри двора, но иногда возможно и наружное их расположение. В этом случае оснащение ворот автоматической системой будет более проблематично вследствие размещения целого комплекса элементов: электропривода, фотоэлементов, сигнальной ламы, дистанционного пульта управления, зубчатой рейки, монтажного основания.

Похожие заказы

Монтаж натяжных потолков: Полотно – Матовый ПВХ.
Однотонное.
Высота потолка: 260.
Количество…

Площадь потолка: 4.

Выполнен 5 января 2020

Укладка керамогранита: Положить плитку.
Плитка – Керамогранит.
Напольная,…

Площадь укладки: 8.

Выполнен 27 декабря 2020

Устранение течи: Устранить течь.
Комментарий:
Расходные материалы исполнителя
Комментарий к…

Полотенцесушитель.

Выполнен 17 декабря 2020

Ремонт квартир: Дизайн-проекта нет.
Приобрести материалы для клиента.
Дополнительно – Вывоз строительного мусора.
Специалист

Виды работ – Ремонт под ключ.Объект – Квартира.Помещение – Всё помещение.Площадь помещения: 60.Высота потолков: 2,75.

Выполнен 17 декабря 2020

Монтаж электропроводки: Монтаж и подключение.
Смонтировать электропроводку, Установить розетки,…

Протяжённость линии: 15.Розеток: 1.Выключателей: 1.

Выполнен 21 декабря 2020

Ремонт вытяжки: Марка – Aeg.
Модель: Bd 8794-m.
Неисправность – Слабая тяга.
Не стартует…

Вытяжка – Плоская подвесная.

Выполнен 18 декабря 2020

Укладка плитки (стены): Плитка – Керамическая.
Квартира.
Поверхность – Бетон.
Размер плитки: 30…

Площадь укладки: 2.

Выполнен 5 января 2020

Прокладка телевизионного кабеля: Телевизионный.
Квартира.
Кабеля нет, нужна помощь с покупкой.

Протяжённость линии: 10.В помещении.

Выполнен 18 декабря 2020

Ремонт розеток: Диагностика и ремонт.
Проводку и электроузлы.
Ремонт розеток.
Многоквартирный…

Розеток: 1.

Выполнен 19 декабря 2020

Установка карнизов: Длина: 160см.
Крепление – На потолок.
Поверхность – Бетон.
Карниз в наличии у…

Конструкция и устройство

Зона ответственности ворот – это свободное передвижение полотна, допуск авто во двор, защита от несанкционированного проникновения. Перед тем как устанавливать ворота откатные своими руками, проверьте чертежи и эскизы на соответствие конкретным условиям местности.

Основные характеристики и параметры проема для въезда рассчитываются исходя из габаритов транспортного средства. Например, средняя высота легкового автомобиля – 1,4 м, газели – 2,5 м, КАМАЗа – 2,9 м. Максимальный угол заезда – 45. То есть между опорами ворот и крайними точками машины должно сохраняться расстояние ≥ 0,3 м, желательно, с учетом свойств грунта, – 0,5-0,6 м. Таким образом, пролет должен быть не менее 5 м.

Конструкция ворот

Ширина въезда – это не величина проема. Длину сделайте больше на 40-45% ширины, чтобы перекрыть образующуюся щель между ограждением и самим полотном.

Практические схемы отражают простоту конструкции, в основе которой лежит монолитная платформа из армобетона. Между опорами монтируется каркас и уловители, а рама собирается при помощи сварки. На нее крепится профнастил. Конструкция снабжается ручкой или полотно открывается автоматически – при помощи сенсорных, контактных или бесконтактных герметизированных датчиков (герконов) и электропривода, которым можно управлять дистанционно (из дома или автомобиля).Монтаж

Узлы и фурнитура

Перед тем как сделать сдвижные ворота своими руками, необходимо приобрести комплектующие. Среди них:

  1. Направляющая стальная балка-рельс. Она должна иметь поперечное сечение 71 х 65 мм и длину ≥ 6 м. Толщина самых тонких ее стенок – от 3,5 мм.
  2. Каретки, необходимые для свободного движения ворот.
  3. Концевые ролики с ловушками, стопорящими полотно в определенном месте и удерживающими его в направляющей рельса.
  4. Заглушки и ограничители, которые предохраняют от грязи, льда, снега и другого уличного мусора.

Фурнитура

Набор деталей и узлов откатных ворот подбирается исходя из общей массы полотна. Например, при размере не более 4 м нужна фурнитура, которая выдержит нагрузку до 0,5 т. При пятиметровой длине – 0,6 т и далее по нарастающей.

Этапы монтажа и цена вопроса

Для того чтобы в дальнейшем при использовании откатных ворот не возникало проблем, к вопросу их приобретения надо подойти со всей тщательностью. Для начала определиться с типом установки и внешним видом конструкции. В частности, выбрать материал.

Откатные ворота могут быть металлические, свареные из профиля, труб или иметь внушительный кованый дизайн. Кованая конструкция, например, сразу подчеркнет статус и продемонстрирует респектабельность охраняемых владений.

Подготовка и монтаж производятся в несколько этапов:

  • оценка места установки;
  • подбор габаритов и учет веса конструкции;
  • создание подробного чертежа;
  • закупка материалов и фурнитуры;
  • нанесение разметки;
  • обустройство фундамента;
  • изготовление воротного полотна;
  • монтажные работы.

Стоимость откатных ворот с установкой зависит от нескольких параметров, которые учитываются при составлении сметы:

  • тип откатных ворот;
  • широта проема;
  • длина направляющей;
  • вес и количество крепежей;
  • качество фурнитуры;
  • наличие/отсутствие привода.

О тонкостях монтажа откатных ворот смотрите далее.

Схожие по теме

Инструкция по монтажу секционных ворот Doorhan: нюансы сборки

В комплекте к секционным воротам Doorhan идет инструкции по их монтажу

В ней уделяется внимание правилам техники безопасности и особенностям сборки панелей.

Установка распашных ворот своими руками: выбор материалов и сборка

Правильная установка ворот распашного типа – это залог их долговечности. Изучив инструкции, даже неискушенный человек может своими руками осуществить монтаж двустворчатой конструкции.

Инструкция по установке секционных ворот своими руками

Поэтапная инструкция по установке секционных ворот алютех: технология, советы. Ворота секционные: инструкция по установке, тонкости работы.

Как устанавливаются ворота

В одиночку с установкой такой массивной конструкции не справиться – понадобится два-три помощника. Заранее нарисованные эскизы помогут правильно составить смету и рассчитать все проектные параметры. Сэкономить на ограждении можно при отдельном бетонировании консоли и опор для ловушек. Но при таком подходе нужно знать свойства земли, пучение, глубину промерзания почвы, подвижки грунта, чтобы со временем точность попадания створки в уловители не нарушилась.

” alt=””>

Первый этап – роется траншея по ширине опор на глубину промерзания почвы.  Если грунт пучинистый, плавучий или супесчаный, сделайте запас фундамента по глубине в 15–20%. На дно траншеи укладывается песчано-щебневая подушка с высотой слоя 10-20 см, которая защищает бетон от влаги и разрушений.Фундамент

В траншее самым простым способом монтируется армокаркас – стержни Ø 6-10 мм втыкаются в почву на глубину до 50 см и увязываются мягкой проволокой – сварку применять категорически не рекомендуется. На него устанавливается металлическая закладная из швеллера, перевернутого вниз и уложенного по уровню, чтобы не допустить перекоса полотна. К этому швеллеру крепится каретка.

Затем уже готовые опоры устанавливаются на свои места. Если столбы будут изготавливаться вместе с опалубкой, то в ней предусматривают основание под консоли. Удобнее опалубку собирать из деревянных материалов, так как ее конструкция может иметь сложную геометрическую форму.

При заливке бетона его нужно сразу штыковать, чтобы выпустить воздух. Также необходимо следить за тем, чтобы раствор не попал на швеллер. Бетон будет схватываться около 20 суток, причем первые 2-3 дня его периодически смачивают, чтобы не допустить растрескивания верхнего слоя.Сварка

Рама делается сварной, из прямоугольного профиля с элементами усиления. Внутреннее усиление представляет собой трубы Ø 30-40 мм. Первыми на эскиз, разбитый на грунте, укладывают те, по которым примеряют профиль и сваривают раму. Трубами, приваренными по диагонали, ее усиливают после того, как обозначен основной вид ворот.Фото готовой конструкции

Сварка осуществляется прихваткой через 30 см. Направляющий рельс приваривается к нижней части рамы. Обшивку делают в последнюю очередь – после установки ворот на место и проверки работы. Всю конструкцию зачищают от окалины и ржавчины и покрывают грунтовочным составом.

” alt=””>

Уловители и каретки на опорах крепятся анкерными болтами. Затем полотно надевается на каретки и обваривается прихваточным швом. Полностью конструкцию обваривают после того, как полотно прошло проверку на точность установки.

Профнастил к раме необходимо крепить саморезами с резиновыми или силиконовыми прокладками, чтобы через отверстие атмосферная влага не разъедала полотно. Шаг крепления рассчитывается конструкции индивидуально – каждые откатные ворота имеют собственный чертеж.

Выбор привода для откатных ворот

Выбирать электропривод для монтируемых откатных ворот нужно исходя из следующих моментов:

  • частоты его использования;
  • мощности двигателя.

Мощность выбирается в значимости от габаритов, конструкции ворот. Это также определяет сопротивляемость механизма внешним воздействиям. Вес одной створки составляет примерно 300–800 килограмм. Точный вес зависит от размера конечного элемента, толщины металла из которого он изготовлен, особенностей конструкции вроде наличия ребер жесткости.

Так как чаще всего откатные ворота являются цельными полотнами, то при расчете мощности учитывается коэффициент. В большинстве случаев, он берется равным 40 и умножается на вес нагрузки. В результате будет получена максимальная нагрузка на систему передвижения из которой выбирается ее мощность.

Интенсивность использования также важна при выборе откатных ворот с электроприводом. Чаще всего, подобные конструкции применяются с умеренной нагрузкой поэтому нужно подбирать оборудование, интенсивность использования которого находится в пределах 30-50%.

Если монтаж планируется выполнять своими руками, то пренебрегать данными характеристикам нельзя. В противном случае оборудование будет работать с повышенной нагрузкой и быстро выйдет из строя.

Также имеются системы рассчитанные на определенное количество циклов, которое измеряется в процентах. Есть модели на 30, 50, 70, 100% интенсивность работы. Когда предусматривается высокая проходимость ворот, то специалисты рекомендуют ставить связку ворота-шлагбаум, которая имеет высокой срок службы. Особенностью является то, что при большой проходимости можно открыть ворота, а поток транспорта контролировать шлагбаумом.

Электропривод представляет собой сложную конструкцию, в которой двигатель через редуктор передает энергию электричества в механическую энергию вращения вала

Поэтому очень важно проводить регулярный осмотр этих узлов, что значительно продлит срок службы всей системы

Не менее важным при выборе откатных ворот с электроприводом является ее изготовитель. Наибольшей популярностью пользуются немецкие, итальянские системы, отличающиеся относительно простым монтажом, высокой надежностью и долгим сроком службы.

Классификация

По типу установки различают 3 вида откатных ворот:

  • консольные;
  • подвесные;
  • рельсовые.

Консольный тип установки считается наиболее быстрым, выгодным и практичным. Откатные ворота этой конфигурации монтируются на специальную балку посредством роликовых тележек. Для них не нужно заранее готовить проем, а их ширина и высота могут быть какими угодно. Это делает возможным пропуск транспорта любых габаритов. Еще один приятный бонус – легкость открытия и необязательность уборки снега и листьев в осенне-зимний сезон, поскольку снизу предусмотрена консоль. То есть установка производится над землей на расстоянии 8-9 см.

Подвесные ворота с электроприводом можно встретить главным образом на крупных промышленных предприятиях. Объясняется это дороговизной, массивностью и общей тяжеловесностью конструкции. Воротное полотно крепится к балке, перекрывающей проем сверху. Таким образом, сразу накладывается ограничение по высоте въезжающих автомобилей. Кроме того, подобная модификация откатных ворот предполагает тщательную подготовку проема и его бетонирование для выдерживания веса металлических створок.

Зато их массивность является отличным гарантом безопасности. Подвесные ворота признаны наиболее надежными и взломостойкими. Прочность материала основы, возможность выбрать какой угодно тип обшивки – позволяет подобрать вариант, способный выстоять против любых атмосферных воздействий, включая шквальный ветер, ливневые дожди и снегопады.

Рельсовые ворота – самый простой и потому популярный вид запирающего устройства. Конструкция состоит из воротных полотен и рельсов, прокладываемых вдоль заранее подготовленного проема. Чтобы поддерживать вертикальное расположение створки, используется особая скоба. С ее помощью полотно крепится к опорному столбу.

Размеры противовеса 50% актуальны для больших, промышленных ворот. Откатные холодильные двери предназначены для эксплуатации в помещениях, требующих поддержания заданной температуры – средне- и низкотемпературных холодильных камер, складах, терминалах.

Преимущество конструкции состоит в возможности перекрытия широких проемов и высокой износостойкости материала. Благодаря большому весу изделия, оно способно выдержать любую обшивку и легко устоять перед различными нагрузками – сильными порывами ветра, ударами града и т. д.
