Печь для казана из колесных дисков

Изготовление печи для казана из автомобильных дисков своими руками занимает считанные минуты – это одна из самых незатейливых, но, тем не менее, оригинальных конструкций.

Весь процесс можно условно разделить на несколько этапов.

Для изготовления печи для казана вам потребуется:

• два колёсных диска от отечественного автомобиля тринадцатого радиуса;
• 1 метр прямоугольной трубы;
• три больших болта с гайками;
• 4 гайки на 10;
• проволока толщиной 8 миллиметров;
• болгарка;
• сварочный аппарат;
• электроды;
• сварочная маска и сварочные краги.

Прямоугольную трубу, проволоку, гайки и болты приобретаем в любом магазине строительных материалов или на рынке.

Колёсные диски конечно тоже можно купить, но проще объехать несколько шиномонтажных мастерских, где вам их могут отдать бесплатно или за символическую плату.

Нужны штампованные диски, которые сделаны из стали, литые диски не подойдут. Они изготовлены из алюминиевых сплавов, которые боятся высоких температур, а сварить их можно только в аргоновой среде.

Основные этапы работы:

Посредством болгарки отпиливаем на одном из дисков перегородку.
Производим установку одного диска на другой. При этом оставшаяся перегородка предыдущего диска должна находиться внизу.
Перегородка для крепления диска к колесу приварена к основному ободу методом точечной сварки. Нам нужно найти места сварки и прорезать металл перегородки до обода. Не перестарайтесь, обод должен остаться целым.
Резать перегородку нужно отступив от сварного пятна 1,5-2 сантиметра

После разреза металл перегородки легко удаляется, его нужно подковырнуть отвёрткой.
Важно оставить фрагменты перегородки в местах сварки. Они обеспечивают зазор между стенками казана и печью, что создает тягу в печи, и жар равномерно окутывает казан со всех сторон.
Ставим один диск на другой таким образом, чтобы диск с выпиленной перегородкой находился сверху

В нижнем диске крепёжная перегородка остаётся целой, это будет дном нашей печки. Выравниваем оба диска относительно друг друга и свариваем диски по всему периметру.
Теперь необходимо проделать дверку. Пропиливаем в сваренных дисках вертикальный рез по размеру дверцы. Очень важно оставить снизу полоску металла, она будет выполнять роль порога, который будет удерживать угли внутри печи.
После того как сделан пропил, ставим на него болты с накрученными на них гайками, они будут выполнять у нас роль петель.
Болты привариваем с одной стороны пропила, гайки с другой.
Остаётся прорезать дверь по всему периметру и приварить длинный болт, который у нас будет выполнять роль ручки. Края дверцы и проём нужно зачистить от заусенцев напильником или шлифовальным диском.
Теперь делаем ручки для переноски печи. Их выгибаем из проволоки в тисках. Проволока такой толщины гнётся без особых усилий, а прямые углы в местах изгиба ручкам придаются за счёт молотка. Одеваем на ручки гайки и привариваем гайки к корпусу печи друг напротив друга.
Переворачиваем печь и привариваем три ножки. Длина каждой ножки 30 сантиметров.
Также необходимо заварить большое отверстие под ступицу, которое находится в центре диска. Это можно сделать при помощи любого куска металла подходящей формы.
Загружаем печь дровами и хорошо прокаливаем её. Во время этого процесса остатки краски на дисках выгорают, и печь можно покрасить при помощи любой термостойкой краски.

Советы по модернизации

Народные умельцы разработали ряд усовершенствований в конструкцию печи для казана. Среди них можно выделить;

1. Металлическая печь казан с мангалом. Приварив мангал к печи, экономится металл, необходимый для изготовления 1 боковинки. Экономится место на участке или в беседке. Можно попросту сделать вырезы – сегменты для вращения шампуров и использовать печь как мангал.
2. Если конструкцию необходимо перемещать по участку и добавить в конструкцию элементы отделки, печь можно расположить на тележке с колесами. Выполнив несложную отделку, купленными у кузнецов витыми прутками с загнутыми концами, можно отделать печь разными рисунками из металла.
3. Можно сделать конструкцию с крышей, сделанной в виде шапки. И на вашем участке появится небольшой гномик. Все зависит от фантазии мастера.
4. Можно модернизировать стальную печь, теряющую тепло при горении. Для этого ее обкладывают природным камнем или кирпичом, к ней можно пристроить тандыр или печь. В этом случае получается капитальное сооружение на участке.

Советы по эксплуатации

Перед первым использованием печка должна быть хорошо прогрета, при этом неважно, куплена она на заводе или сделана своими руками. Производители наносят специальное транспортировочное покрытие с целью защиты изделия от повреждений, перед готовкой продуктов его необходимо выжечь

Кирпичный очаг требует дополнительной просушки, чтобы улучшить прочность раствора и окончательно подготовить материал к эксплуатации.

При регулярном использовании печи следует:

• систематически удалять золу из колосников и топки;
• вычищать слои сажи в дымоходе;
• убирать нагар изнутри;
• избавляться от всех возможных засоров.

В предусмотренной под казан печи недопустимо жечь листья, траву или мусор, иначе она быстро засорится. Нельзя гасить горящие дрова или угли водой, так же как и разжигать их с помощью керосина или бензина. Чтобы с розжигом не возникло никаких проблем, необходимо использовать исключительно сухие поленья.

Неправильное применение самодельной или промышленной печи неизбежно приведет к ее скорой поломке. В некоторых случаях небрежное обращение создает условия, опасные для жизни

Кроме того, важно помнить, что пользоваться такими конструкциями могут только взрослые люди

Печь необходимо регулярно очищать от золы и нагара

Разные самоделки

Развертка обечайки печки под казанок

Самая популярная и очень даже неплохая самодельная печь для казана – свернутый в широкую трубу лист любой стали (обечайка) на несгораемой подставке или просто на грунте; развертку см. на рис. Пропорции заготовки примерно 3:4 (высота/длина). Пропорции топочного проема такие же, а его площадь – 1/8-1/10 площади заготовки. Топочная дверца не нужна. Готовить в такой печи можно и с дымком, и «азию» хорошего качества, и просто варить-тушить.

Рассчитать длину заготовки на первый взгляд несложно: берем диаметр котелка по внешнему краю ободка, отнимаем от него 2,5-4 мм, для 3-12 л котелка соответственно и умножаем на π = 3,14. Даем еще припуск на сварочный шов (ок. 3 мм) и вырезаем заготовку. Ставим котелок, а он… или проваливается, или сразу застревает. Хотя, чтобы его от расширения при нагреве не заклинило, холодный котелок в холодной печке должен «ерзать» на 1,5-2 мм во все стороны.

Дело в том, что тонкий металл сильно ведет при сварке. В производстве точные размеры заготовки и режим сварки подбирают по опытным образцам, причем подбор приходится делать каждый раз при смене сорта или даже партии листа. А затем точно выдерживать режим сварки, что при ручном ее способе невозможно.

На самом деле длину заготовки для печки из металла нужно считать, исходя из ВНУТРЕННЕГО наибольшего диаметра котелка. А затем в углах лепестков, образующих венчик печи, делаем небольшие, 1,5-2 см, продольные прорези, и лепестки немного отгибаем наружу, а их края – вверх, пока котелок не сядет свободно на ободок. Делать обечайку шире и загибать лепестки вовнутрь нельзя, от теплового расширения они намертво вопьются в котелок и его не выдерешь.

Для готовки с дымком и по-азиатски в такую печь нужны разные котелки. Под «азию» – поменьше уплощенный, садящийся в печь как описано выше, и обязательно с плотной крышкой. Под дымок – побольше, садящийся в венчик печи не более чем на 1/4 своей высоты, иначе заклинит.

Материалы

Печи под казаны изготавливают из трех основных материалов, которые определяют их основные характеристики:

Реже производятся под казаны печи из чугунных сплавов. Они очень тяжелые, устойчивые, ржавеют медленнее стали. Материал быстро нагревается и очень слабо остывает, что дает возможность экономить топливо. Широкое распространение получили также газовые таганы. Это мощные, функциональные, при этом компактные и мобильные устройства.

Кирпичная

Металлическая

Особенности конструкции

У классического казана полукруглое дно и толстые стенки, еда в нем не пригорает и не застревает в углах, за неимением таковых. Подобная посуда используется не только для плова, но и для приготовления множества других мясных и рыбных блюд. Продукты — не единственное, что влияет на вкус готового угощения. Не менее важен способ его приготовления, именно поэтому опытные кулинары предпочитают использовать для этих целей специальное устройство. По внешнему виду печка для казана похожа на другие модели, но в отличие от них в ней есть отверстие. Чугунный казанок размещается внутри, на высоте 2/3 от верхней точки конструкции.

Специальная печь для казана отличается рядом преимуществ:

1. Еда не пригорает даже без добавления масла.
2. Очаг защищен от ветра, долго сохраняет тепло.
3. Печь легко сделать своими руками, выбрав из списка подходящих для этой цели материалов оптимальный для себя вариант.

Размер выемки в печи должен идеально соответствовать параметрам казана. В широком проеме котел будет прогреваться неравномерно, а узкий создаст неудобства при размещении посуды. Как следствие, в купленной или сделанной самостоятельно печи возможно использовать только один размер и форму казана, — эту особенность считают основным недостатком узкопрофильного очага.

Этапы и инструкция по изготовлению

Схема и размеры

Принимаем за основу использование стальной трубы сечением 250 мм и высотой печи 450 мм.

По этим размерам сделайте чертеж и можно начинать изготавливать печь для казана из трубы своими руками.

Схема и размеры печки под казан из трубы

Материалы и их количество

Потребуется приготовить:

Для изготовления ручки на дверцу подготовьте пруток толщиной 6-8 мм длиной 200 мм.

Инструменты

Чтобы сделать печь под казан из трубы понадобится подготовить оборудование и слесарные инструменты:

• сварочный аппарат;
• электроды АНО-21 или МР-3;
• болгарка с зачистным и отрезным кругом;
• электродрель с набором сверел по металлу;
• набор слесарных инструментов;
• рулетка и разметочный карандаш;
• верстак с тисками или небольшие настольные тисочки;

Приготовив все составляющие, можно начинать делать печь для казана из металла своими руками.

Изготовление печки

Все работы разделены на несколько этапов:

Отрезав необходимую по длине заготовку из трубы, кромки выравниваются болгаркой с зачистным камнем. Затем напильником зачищаются заусеницы, особенно верхней части конструкции.

Важно! Если казан не погружается на необходимую глубину, можно вверху вырезать небольшие сегменты и разогнуть верх трубы. При этом добиваемся погружения посуды до необходимой отметки.. На ровную поверхность выкладывается лист металла для донышка, сверху устанавливается труба и распределяется по центру основания

Теперь труба прихватывается в 4 местах через 900. Проверяется правильность установки трубы на основу. Стык проваривается в один проход

На ровную поверхность выкладывается лист металла для донышка, сверху устанавливается труба и распределяется по центру основания. Теперь труба прихватывается в 4 местах через 900. Проверяется правильность установки трубы на основу. Стык проваривается в один проход.

Затем оббивается шлак и проверяется качество шва. Здесь не нужна полная герметичность шва, но лучше подварить места с прожогами и дырками. Заготовку необходимо остудить.

Разметив от низа по кругу на расстоянии 100 мм от дна места крепления ножек из уголка, они устанавливаются через 900, одна полка зарезается для лучшей стыковки с трубой и ножка прихватывается под углом к трубе 250-300.

Нижние полочки уголка подрезаются так, чтобы ножка касалась поверхности пола плоскостью. Внизу, для устойчивости печи, подвариваются небольшие отрезки листовой стали. Эти пятаки обвариваются только с внутренней стороны.

• От низа размечается отверстие дверки для закладки дров. Ее можно сделать разной формы. Самый простой вариант – прямоугольник из листа стали. Но лучше использовать вырезанную из трубы деталь. Размер проема – 150/200 мм. Дверку навешивают на небольшие петельки. Из прутка делается простой шпингалет для ее фиксации в закрытом положении и приваривается к дверке.
• Из полосы необходимо сделать ручки для переноски печи. Для этого разметив с каждой стороны заготовки 50 мм, зажимаем их в тисках и загибаем с помощью молотка. Необходимо выдержать приблизительный угол загиба 900.

Затем разметив на боках трубы места крепления, их прихватывают. Убедившись в правильном расположении ручек, приваривают к основанию.

• Болгаркой и напильником зачищаются все места сварки, заусеницы на деталях. Все выступающие участки листа по донышку сначала срезаются, потом шов обрабатывается болгаркой с зачистным камнем.
• При желании печь можно покрасить жаропрочной краской. Для этого необходимо предварительно обезжирить все поверхности растворителем.
• Печка для казана из трубы своими руками готова.

Изготовление дымохода

На тыльной стороне можно врезать отрезок трубы для дымохода. В этом случае дым будет уходить по трубе и не щипать глаза повару. В печи вырезается отверстие по диаметру трубы с помощью электросварки на высоте 150 мм от верха печи.

Дымоход

Затем из трубы делается отвод под 900. Заведя его в отверстие, делается 3 прихватки, приваривается правильное положение отвода и он проваривается в 1 проход. Затем на него одевается труба длиной 1,5-2 м, вверху которой устанавливается защитный козырек. Теперь газы отводятся сразу вверх.

Мнение эксперта
Павел Круглов
Печник с 25-летним стажем

Увеличить тягу можно простым способом. Внизу печи просверлить ряд отверстий диаметром 8-10 мм для вентиляции печи. Но лучше сделать дополнительный паз с ящиком. Он будет служить как зольный ящик и поддувало. В этом случае облегчают обслуживание печи и препятствуют выпадению угольков из отверстий.

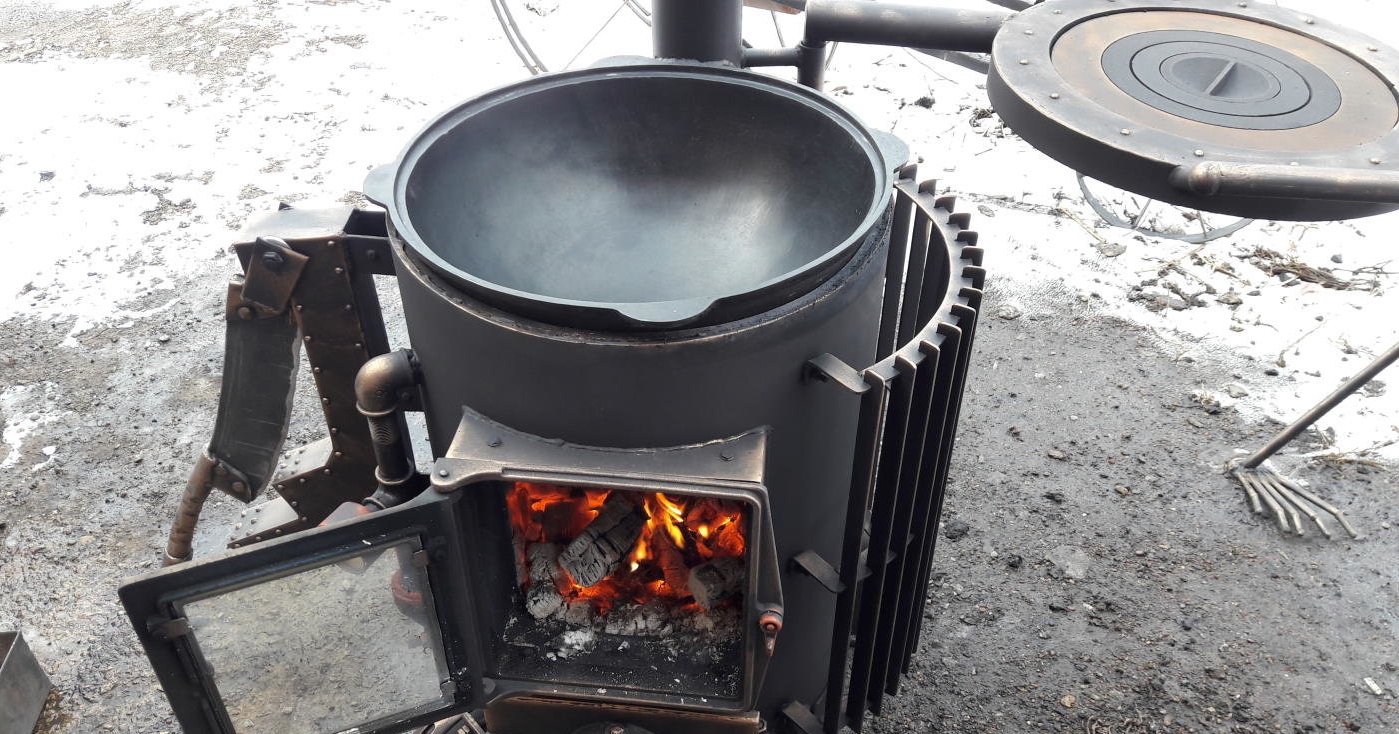

Готовая конструкция печки под казан из трубы

Как сделать фундамент

Кирпичная печь — конструкция тяжёлая, и кладка не потерпит перекосов в основании. Значит, нужен фундамент.

Заложение фундамента относится к подготовительным работам. Учтите в своих планах, что бетону нужно время для набора прочности. Фундамент должен быть готов за 25-30 дней до начала кладки печи.

Последовательность фундаментных работ:

1. Разметка фундамента. Обычно делается шнуром, растянутым на колышках. Сам фундамент должен выступать за габарит печи на 5-7 см.
2. Котлован копается ниже уровня промерзания на 40 см. Для удобства работ в котловане, его размер нужно сделать на 0,5 метра больше по периметру.
3. На дне котлована делается песчаная утрамбованная подушка толщиной 20 см.
4. На подушку под размер фундамента, с запасом, укладывается рубероид (швы и стыки проклеить горячим битумом или мастикой).
5. Поверх гидроизоляции строится щитовая опалубка, высотой немного большей чем планируется высота бетонной части фундамента (минимальная высота над землёй 40 см).
6. Делается арматурная обвязка. Для лёгких печей не обязательно.
7. Заливается бетоном.
8. Поверх бетона после сушки (5-8 дней) нужно положить гидроизоляцию (рубероид с проклеенными швами).
9. Если высоты фундамента недостаточно (например, до перекрытия пола), то используют кирпичную кладку. Поверх кирпичной кладки также наносится гидроизоляция.

Пусть всегда будет Солнце!

Что такое солнечная постоянная? Это количество энергии нашего светила, приходящееся на 1 кв. м. подставленной перпендикулярно его лучам поверхности. Энергия учитывается по всему спектру электромагнитного излучения, от сверхдлинных радиоволн до сверхжестких гамма-квантов.

В космосе на орбите Земли солнечная постоянная (на всякий случай, по англ. su, только не Soviet Union, он SU, а solar unit) равна примерно 1366 Вт/кв. м. На географической широте 45 градусов без атмосферы – около 966 Вт/кв. м. Летом в средних широтах с учетом влияния атмосферы – немного менее 800 Вт/кв. м.

Но какое все это может иметь отношение к ухе и плову? Самое прямое: для их приготовления требуется тепловая мощность в 230-240 Вт/л. Если взять варочную посудину, хорошо поглощающую излучение, но плохо проводящую тепло, чтобы уменьшить обратную теплоотдачу в воздух, то должным образом спроектированного отражателя площадью в 0,7 кв. м хватит на приготовление 1,5-2 л еды.

Самодельная солнечная печь

Неизвестно, кто и когда первым проделал подобные расчеты, или самодельная солнечная варочная печь родилась на наитию, но уже на широте Ростова-на-Дону или даже Липецка она исправно варит-парит, см. рис. Причем точный, дающий идеальную фокусировку отражатель не требуется. Достаточно картонки, оклеенной алюминиевой фольгой, напр. рукавом для запекания. Металлизированный пластик не годится, он слишком много сквозь себя пропускает.

Однако, может возразить сведущий кулинар, 2 л для казана мало. Определенный вековым опытом в Средней Азии минимальный объем варочной посуды для плова равен пол-чарыка. Это мера объема традиционная (корзина по-русски), не стандартизованная. Размер чарыка довольно сильно меняется от места к месту, но в любом случае котелок для казана должен быть вместимостью не менее 4,5 л.

И вот тут обнаруживается удивительное обстоятельство: прекрасный плов в солнечной печи получается даже в ковшике на 1 л. Почему – пока неясно. Скоре всего потому, что при нагреве излучением величина температурного градиента между содержимым посуды и объемом топки не имеет значения. Соответственно, и закон квадрата-куба тут не действует. Поэтому и толстостенный котел не нужен, готовить на солнечном казане можно в любой кастрюле.

Остается разобраться с отражателем. Он не обязан сводить лучи «в точку», но должен хорошо улавливать и направлять на посуду рассеянное излучение небосвода, иначе солнечной постоянной не хватит и в Бухаре на супчик из потрошков.

В настоящее время задача построения такого отражателя решена на компьютерах. Чертёж – на рис., о материалах уже сказано. Для более высоких широт шаг координатной сетки и размеры всего рефлектора можно увеличивать, но севернее параллели Рязани делать его уже нет смысла: величина su до кулинарии не дотягивает.

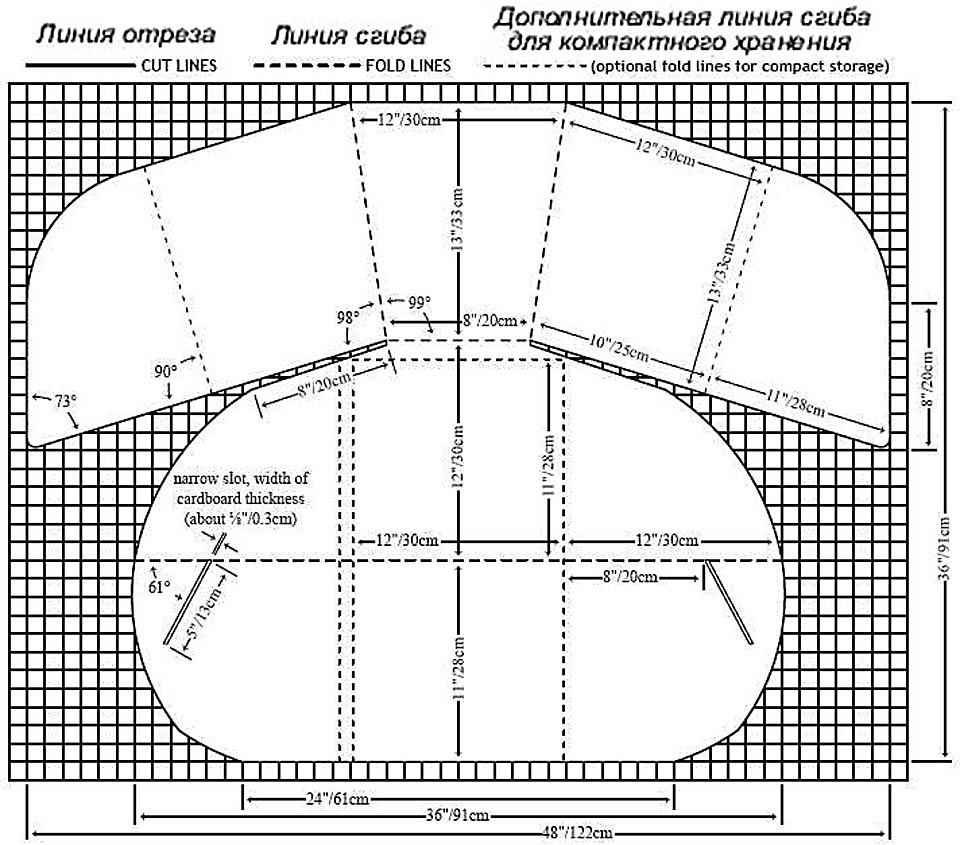

Чертеж отражателя самодельной солнечной печи

О солнечной посуде

Варочная посуда для солнечной печи не обязательно должна быть черной и закопченной. Ее поверхность может быть и светлой металлической. Но обязательно – шероховатой или зернистой, чтобы давала диффузное отражение. Тогда рефлектор отраженное от посуды излучение переотразит обратно на нее же. А направленный поляризованный блик от полированной поверхности уйдет без толку в пространство.

Как правильно пользоваться?

Не стоит сразу приступать к готовке плова на новом устройстве. Сначала надо выжечь остатки масла со стали. Если использовалась старая водопроводная труба, все внутренние поверхности очищаются щеткой по металлу до металла. Затем печь обмывается водой.

Теперь можно заложить первую закладку дров и прокалить печь. При первом «пуске» дрова можно закладывать через верх. В последующем их подкладывают через дверку. Хорошо прокалив трубу, удалите шлак и остатки дров из печи.

Теперь можно приступать к приготовлению плова на самодельной печи. Дрова закладываются по верхнему срезу дверки, запаливаются. Теперь они должны немного прогореть и только потом ставят казан на печку.

Мнение эксперта
Павел Круглов
Печник с 25-летним стажем

Пищу лучше готовить на углях, периодически подкладывая дрова при падении температуры. В этом случае пища не подгорит, а мясо будет сочным. Не следует переносить горячую печь. Лучше дождаться пока она остынет, а затем чистить и передвигать ее. Золу удаляют из печи после каждого приготовления пищи.

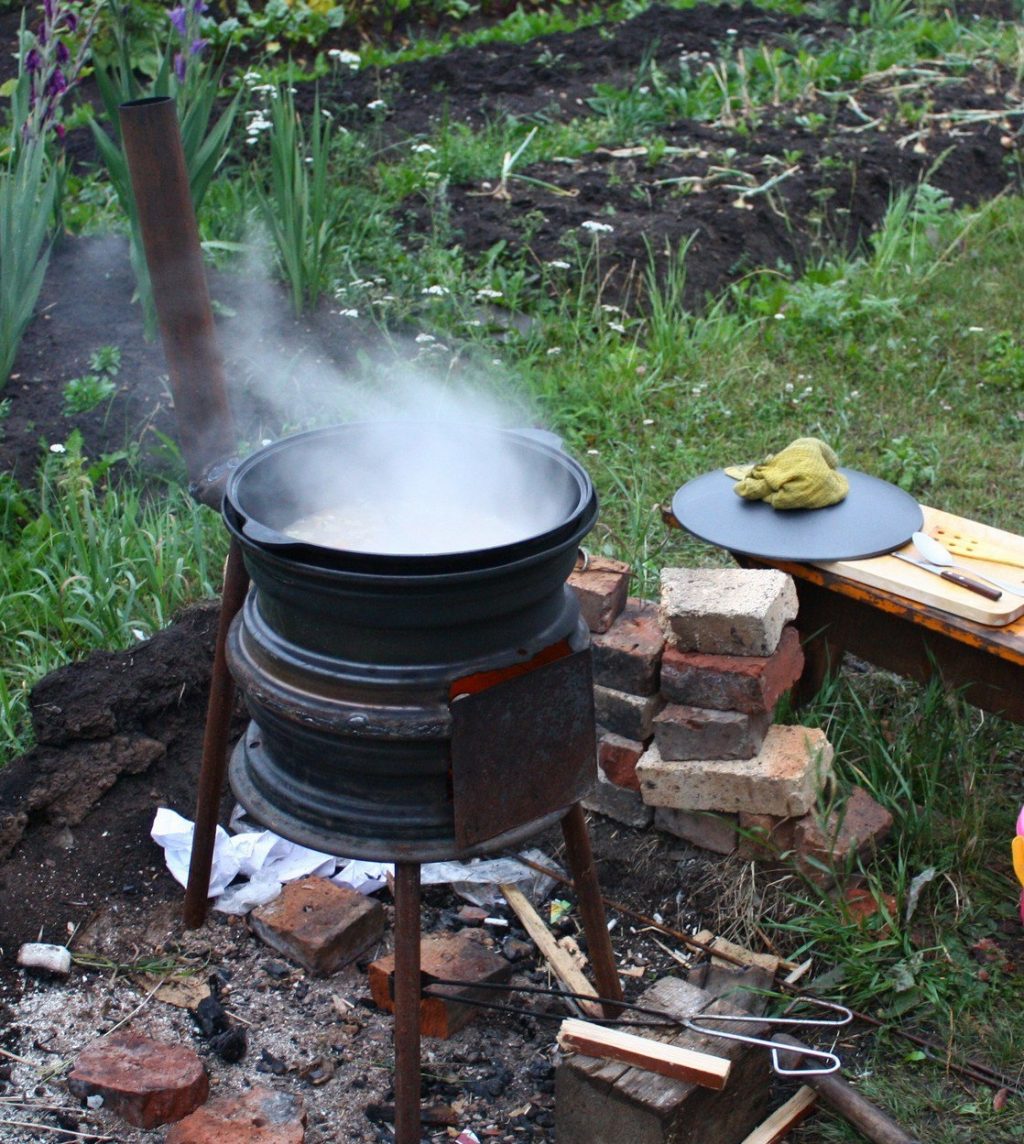

Печь для казана из колесных дисков

Печь для казана своими руками изготавливают из колесных дисков автомобилей. Это простой и быстрый способ изготовления топки. Если есть начальные навыки пользования сваркой, то привлекать специалиста со стороны не нужно. Когда будите подбирать диски на ближайшей автобазе или гараже, учтите будущие размеры котла. Для большого котелка подойдут диски от грузовой машины, диаметром полметра с высотой диска 25 см. Если плита маленькая, то подойдут диски от малолитражных автомобилей.

Особенностью такого исполнения изделия является простота, скорость производства конечного продукта. Это можно сделать без значительных затрат на транспорт (перевозка листов металла), резку, рубку металла, расходные материалы (диски болгарки). Не тратим время на разметку, стыковку, прихватку листов и другие монтажные работы. Вариант большого таганка устанавливают с обратной стороны дисков.

Фасадная сторона диска вырезается полностью, а части соединяются между собой сваркой. Элемент с вырезанным фрагментом приваривают к тыльной стороне другого элемента. В системе остается много места для размещения охапки дров.

Изделия для котелка из автомобильных дисков обладает следующими преимуществами:

• Авто диски делают из мощной стали. Стенки не выгорают при частом, длительном нагревании. Отсутствует деформация после воздействия экстремальных температур.
• Ножки для такого тепло генератора не требуются, она устойчива по умолчанию.
• Эксплуатировать печурку можно в режиме 24/7, прочность конструкции зашкаливает.
• Достать материал для производства котла просто. Зайдя в любой гараж, автобазу, вы бесплатно получите их. Вам с удовольствием отдадут старые диски. Остальной
• материал найдите на свалках за гаражами.
  Дополнительный диск увеличит объем топки без значительных денежных затрат (а иногда — бесплатно).
• На печки данного типа может ставиться любая посуда (главное чтобы размер подошел).
• Высокий уровень тепловой отдачи дисков позволит без дополнительных расходов отапливать помещения гаражей, подсобок.
• Когда мы приступаем к изготовлению печи из дисков авто, нужно знать, в каком месте будет стоять вся конструкция. После этого можно начать подготовительные работы.

Изготовление стационарной кирпичной печи для казана своими руками

Кирпичный теплогенератор для казана – это не только агрегат для приготовления пищи, но и декоративный элемент интерьера. Для изготовления такой печи рекомендуется приобретать качественный огнеупорный кирпич, красивую металлическую фурнитуру и  принадлежности для чистки агрегата, декоративную металлическую плиту с несколькими кольцами для казанов разного объёма. Конфигурация печи с наружной стороны выбирается индивидуально, её высота – примерно 800 мм.

Для получения максимально ровных швов между кирпичами укладывают деревянные рейки. На этапе лёгкого схватывания раствора рейки вынимают. Выполнение такой операции позволит в дальнейшем сделать аккуратную расшивку швов.

Для обеспечения прочности конструкции кладку ведут с перевязкой швов. Для этого нечётные ряды начинают с половинки кирпича, чётные – с целого. По ходу кладки устанавливают все металлические элементы. Если не поверхность печи укладывают плиту не заводского изготовления, то в ней вырезают круг и тщательно его зачищают от неровностей и заусенцев. Это позволит защитить помещение от проникновения в него дыма, а пищу – от попадания пепла.

Для самостоятельного изготовления дымохода используют толстостенную трубу. При организации дымохода не рекомендуется соединять его элементы под прямым углом, чтобы избежать снижения эффективности тяги. Все углы на соединениях участков трубы должны превышать 90°.

После изготовления теплогенератора для казана качество его работы проверяют следующим образом. На печь ставят казан с водой, которую доводят до кипения. Пузырьки воздуха должны равномерно располагаться на поверхности. Это означает, что стенки казана прогреваются равномерно.
