Особенности конструкции

Отличительная особенность такой конструкции – это простота и возможность сделать отличный очаг без затрат на покупку дорогостоящего материала. Нет надобности закупать листы стали, размечать и отрезать болгаркой детали. Затем стыковать, прихватывать и выполнять другие слесарные работы.

Печь состоит из нескольких колесных дисков сваренных вместе. Если казан небольшой, можно его устанавливать на лицевую сторону диска. Для этого детали выкладываются навстречу тыльными сторонами. Для установки средней посуды вырезается место с крепежными отверстиями для колеса.

Большой таганок можно устанавливать с тыльной стороны диска. В этом случае лицевая сторона полностью вырезается, затем детали соединяются между собой. Диск  с вырезанной частью стыкуют с тыльной стороной 2-й детали. В такой конструкции сохраняется достаточное место для закладки дров в топку.

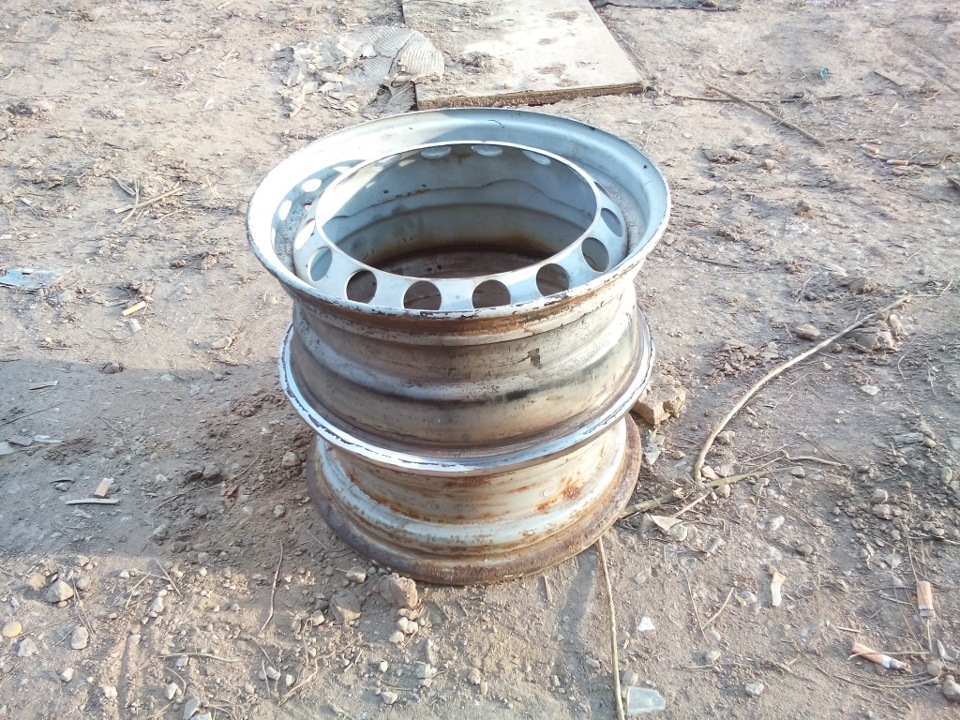

Пример конструкции печи под казан из автомобильных дисков

Такая конструкция обладает рядом достоинств:

  • толстый металл дисков продляет жизнь самоделки. Стенки не сгорают при сильном нагреве и не деформируются под действием высокой температуры;
  • для изготовления используется бросовый материал, поэтому для производства печи потребуется подготовить всего несколько электродов и дисков на болгарку. Весь остальной материал найдется у каждого домашнего мастера;
  • при установке без ножек — конструкция устойчива;
  • печка будет исправно служить даже при частых использованиях;
  • можно установить дополнительный диск и увеличить объем топки без дополнительных затрат;
  • на печи можно устанавливать все виды посуды подходящие по размеру;
  • у такого устройства высокий уровень теплоотдачи, поэтому ее можно использовать для отопления помещения гаражей или подсобок на участке.

Для того чтобы сделать печь из дисков автомобиля для казана, важно разобраться с местом установки печи, размещением казана и только потом приступать к подготовительным работам

Как правильно пользоваться?

Нашу конструкцию устанавливаем в лоток. Готовить на печи сразу не рекомендуется. Диски, как правило, окрашены и на них остается масло и тормозная жидкость. Поэтому чтобы плов не «благоухал» запахами сгоревшей химии, печь сначала прокаливают. Для этого через верх, топка полностью заполняется дровами. Использую жидкость для розжига, зажигаем пламя и даем дровам полностью сгореть.

Теперь дав печи остыть, высыпаем золу и остатки дров. Наждачкой и щеткой по металлу очищаем стенки печи, удаляя остатки краски и нагара. Выполнив эти работы можно приступать к приготовлению плова и других вкусных блюд с запахом сгоревших дров.

Теперь дрова закладываются в топку через дверку. Уложив немного древесной коры и щепы, зажигаем пламя. Снизу поступает кислород через отверстия в диске, обеспечивая пламя питанием воздуха, а сверху отработанные газы и дым выводятся в дымоход. Такая конструкция создает достаточную тягу и хорошие условия для горения.

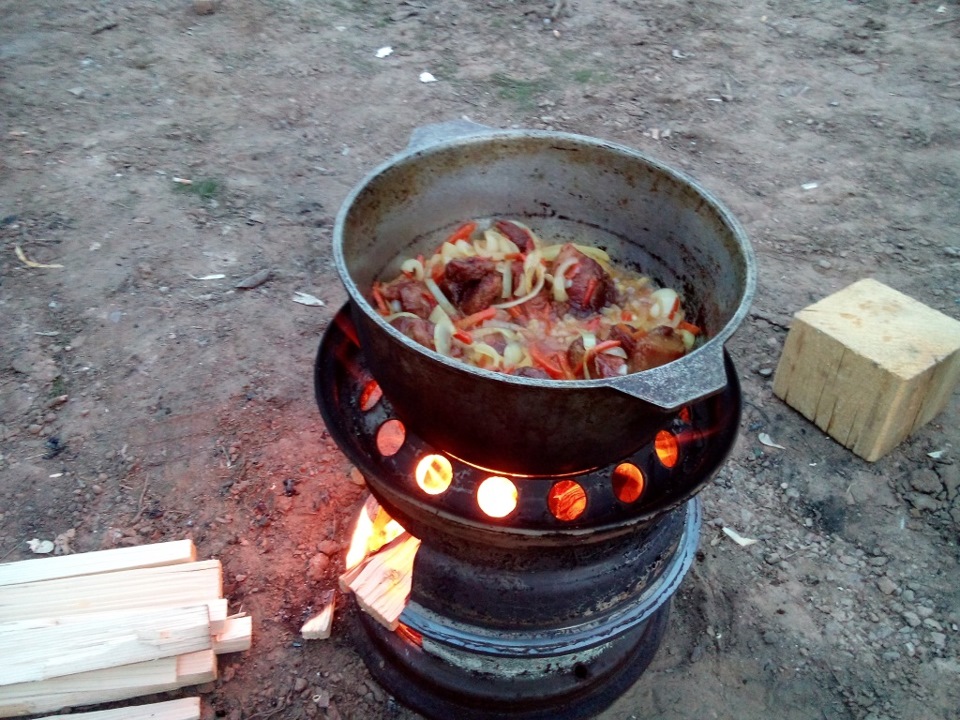

Процесс готовки в самодельном казане

При приготовлении блюд важно не подкладывать много дров, поддерживая постоянную температуру нагрева в печке. Для этого не старайтесь закладывать сразу большое количество дров

Сильное пламя приведет к сгоревшей пище и расстройству повара. Все придет с опытом, не бойтесь экспериментировать, но лучше затратить немного больше время, постепенно подкладывая дрова в топку, чем получить сгоревшее мясо или плов.

После приготовления пищи не следует сразу начинать обслуживание и уборку. Необходимо дать металлу остыть, а уж потом начинать вычищать золу и не сгоревшие остатки дров, ссыпая их в поддон через отверстия в нижнем диске. Для удаления крупных огарков потребуется перевернуть печь и вытрусить отходы в поддон. Золу применяют для подкормки садовых растений и цветов.

Для удобства передвижения по участку, печь можно установить на колеса. Все зависит от фантазии и навыков мастера. Такую конструкцию можно использовать для жарки мяса на сковороде и приготовления первых блюд. Но шедевром был и остается восточный рассыпчатый плов, который для вас приготовит печка для казана из дисков, сделанная своими руками.

Выбор конструкции печки

Первое, что нужно учесть это диаметр печи.

Мы рекомендуем, чтобы диаметр трубы был немного меньше, чем внешний диаметр казана. В итоге казан должен обхватываться печью в верхней половине – это обеспечит надежную посадку.

Ёмкости меньшего размера можно будет поставить, если использовать печные кольца. Да и более крупные казаны поставятся, но их положение будет менее устойчивым и нужно будет следить.

Делать металлическую печку на вырост, мы считаем нецелесообразно: она будет дороже и сильно тяжелее, чем вам нужно именно сейчас, а пригодиться – не известно.

Второй вопрос, что надо решить, это нужно или нет делать дымоход. Именно дымоход как трубу.

Наши соображения против:

  • Высота этой трубы будет никакая и тяги она не создаст;
  • Будет торчать очень нагретая железка;
  • Конструкция выходит дороже и тяжелее;
  • Нужно еще с собой брать трубу.

Третий, немаловажный вопрос, делать или нет поддувало.

Есть два варианта оформления нижней части печи из трубы:

  • Решетка-колосник, и мелкие угольки с золой летят вниз;
  • Оформленное поддувало куда и падают мелкие угольки с золой.

Мы выбрали первый вариант. Печку предполагалось поставить на заднем дворе на глиняной площадке. Если бы планировали выезд с ней на природу, то выбирать нужно второй вариант.

Способы изготовления печки из колесных дисков

Самый сложный инструмент для предстоящих работ — сварочный аппарат. Во-первых, он есть в арсенале далеко не у каждого домашнего умельца. А во-вторых, работа с ним требует особых навыков и соблюдения мер безопасности. Поэтому мы предлагаем два варианта изготовления печки из дисков для казана – с использованием сварочного аппарата и без него.

В любом случае начинать следует с обработки самих дисков. Бывшие в употреблении колеса и выглядят соответствующе: металл может потемнеть, иметь остатки облупившейся краски или пятнышки коррозии. Чтобы избавиться от этих нюансов, следует зачистить проблемные места шлиф шкуркой. Если диски были окрашены, можно прокалить их огнем или воспользоваться растворителем.

Сварочный метод

Работы выполняются поэтапно в следующем порядке:

Варочная поверхность

Сначала изготавливается верхняя часть печки. Для этого один из дисков устанавливается так, чтобы сторона с крепежами была сверху. С помощью болгарки вырезается ровный круг (ориентирами послужат болтовые отверстия). Это будет варочная поверхность и одновременно подставка, удерживающая казан в печи. Окружность отшлифуйте с помощью крупнозернистой бумаги или той же болгарки.

Теперь берем второй диск, переворачиваем его крепежной стороной вниз – это будет дно печи. На него устанавливаем подготовленную верхнюю часть так, чтобы поверхность с вырезанным кругом оказалась сверху. Место соединения двух дисков нужно проварить вкруговую, затем зачистить шов болгаркой. Каркас печи готов!

Собираем корпус

Дверца

В нижней части каркаса прорезается отверстие для топки, через которую будут подкидываться дрова. Рекомендуемая высота для дверцы – 10-13 см, длина – 20-25 см.

У прорези и отреза края также нужно зашлифовать. Затем к отверстию приваривается 2 крупных болта, а на вырезанную часть диска – гайки в соответствующих местах (вместо ручки используется третий из больших болтов). После сварочных работ готовая дверца устанавливается в эту импровизированную петлю.

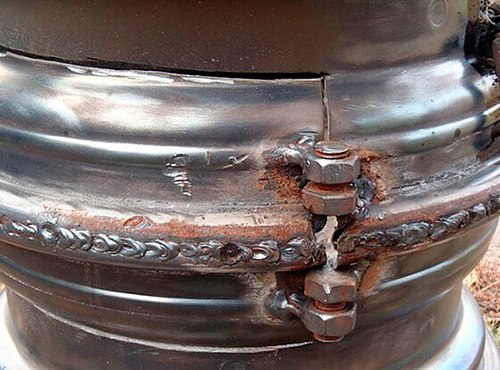

Привариваем дверцу на болты

Ручки

Для удобства можно немного модернизировать конструкцию, оборудовав корпус держателями. Для этого нужно изогнуть проволоку в форме ручек, продеть ее на концы гайки и приварить их по обе стороны печи.

Прямоугольную трубу разрезаем на 3 равные части длиной 25-30 см. После этого переворачиваем корпус дном вверх и привариваем ножки под небольшим углом — это необходимо для устойчивости конструкции.

Декорировать печь из автомобильных дисков можно с помощью термостойкой эмали. Так как печь будет постоянно контактировать с сажей, оптимальные цвета для окрашивания – черный, темно-синий и темно-коричневый. Другие оттенки быстро потеряют свою первоначальную яркость, придется чаще и тщательнее очищать стенки от гари.

Подгонка дисков по размеру

А теперь рассмотрим вариант изготовления печи из дисков под казан без помощи сварочного аппарата. Все подготовительные работы и прорезы здесь также обязательны, основное различие только в том, что части корпуса между собой не свариваются, а подгоняются по размеру.

Для этого один обод нужно немного разогнуть, а второй – согнуть (судя по отзывам домашних умельцев, диски, несмотря на прочную сталь, отлично поддаются обработке с помощью обычного молотка). Главное – обеспечить максимально плотное прилегание двух поверхностей, иначе большие зазоры могут сказываться на качестве тяги и расходе топлива.

Отсутствие сварочного аппарата изменяет и другие конструктивные детали:

  • Дверцу в топке не приваривают, а просто оставляют небольшое отверстие, вырезанное с помощью болгарки. Еще проще вариант – не делать дверцу вообще, а дрова подкидывать через верх, периодически снимая казан с огня.
  • Ручки, которые также прикрепить будет нечем, заменяют обычными кухонными прихватками.
  • Вместо ножек из трубы можно установить печку на готовую треногу или подставить несколько кирпичей.

Печка под казан без сварки

Несмотря на простоту исполнения, такая конструкция обладает рядом преимуществ перед сварной моделью: ее удобнее чистить от золы, она быстро разбирается и компактно складывается по принципу матрешки, не занимая много места в гараже или багажнике авто. И самое главное – изготовить ее можно максимум за полчаса работы!

Впрочем, выбирать тип конструкции и способ ее изготовления предстоит вам. Если простой вариант с подгонкой дисков не устраивает, а сварочного аппарата в доме нет, всегда можно нанять мастера, который за пару минут выполнит все сварочные работы в лучшем виде.

Способы изготовления

Несмотря на простоту конструкции, для изготовления печи из дисков необходимо обладать навыками работы со сварочным аппаратом, болгаркой и некоторыми знаниями в области создания изделий из металла.

Сварочный метод

Наиболее распространенным способом создания металлической печки для пикника является именно сварка. Для того чтобы изготовить качественное изделие, необходимо следовать инструкции:

  1. Болгаркой на одном из дисков нужно сделать симметричный вырез со стороны крепежных болтов. Его размеры соответствуют диаметру казана на расстоянии 2/3 высоты. Отсчет ведется от вершины выпуклой части дна. Посадка в печь на эту глубину обеспечит равномерный нагрев всего объема емкости и снятие с огня без лишних усилий.
  2. Далее следует подготовить диски к сварке. Для этого: удаляют остатки краски, ржавчину, зачищают свариваемые поверхности, снимают фаски.
  3. После этого печная конструкция собирается на ровной поверхности в такой последовательности:
  • нижний диск устанавливается выпуклой стороной вниз;
  • сверху на него крепится второй, но уже выпуклой стороной вверх;
  • оба элемента необходимо прихватить сваркой;
  • третий диск устанавливается на второй вырезом вверх. Его также следует приварить в нескольких местах;
  • производится окончательная сварка всех стыков;
  • отбивается шлак, проводится осмотр швов, устраняются дефекты. Выполняется зачистка швов. Особенно тщательно зачищается посадочное место под казан;
  • на высоте 200 мм от дна печи мелом размечаются контуры заслонки. Ее размеры 180 х 200 мм;
  • из вырезанной заготовки изготавливается заслонка. На короткую сторону привариваются трубки. В них вставляются шарниры, которые затем монтируются к кожуху печи. Чтобы скрыть неровности реза, устранить неизбежные зазоры, добавить жесткости, сохранить эстетику внешнего вида, можно приварить по периметру пруток;
  • ручка и шпингалет привариваются по месту;
  • на противоположной от заслонки стороне в верхнем диске размечается и вырезается отверстие под дымоход. Устанавливается дымоходная труба, фиксируется сварными точками, затем обваривается вкруговую.

Вырезаем круг из диска

Проводим сварочные работы

Сваривать диски нужно со всех сторон

Должен получиться такой шов

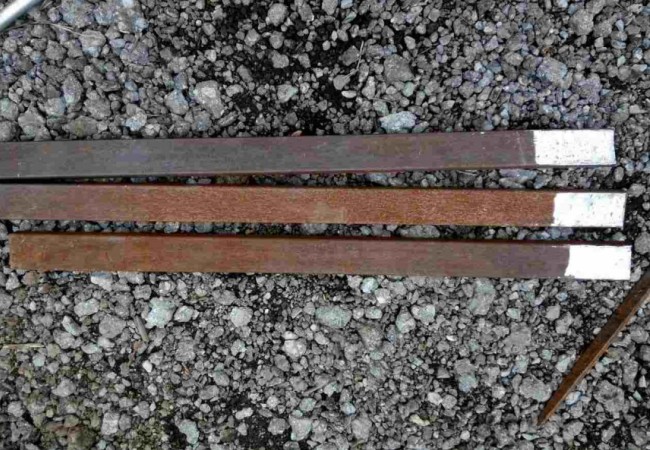

Подготавливаем арматуру для ножек

Привариваем фиксаторы для ножек

Устанавливаем ножки

Привариваем ручки

Размечаем место дверцы

Делаем и крепим петли дверцы

Снимаем слой краски

Красим в черный цвет

Подгонка дисков по размеру

При этом способе вся конструкция становится разъемной, жесткие соединения отсутствуют. Добиться этого можно раздачей наружного обода одного колеса и осадкой другого – результатом станет плотное стыковое соединение. Операция осуществляется с помощью молотка. В нижнем диске вырезается технологическое отверстие для загрузки топлива. При таком варианте изготовления показатели печи ухудшаются: она станет «прожорливой», теплоотдача снизится. Чтобы в полной мере сохранить эксплуатационные характеристики, боковое отверстие можно не вырезать. Дрова будут загружаться через верхний вырез, но для этого придется каждый раз снимать казан.

Такая конструкция печи более технологична. Она разборная и менее трудоемкая в реализации. Однако существенными недостатками становятся низкий КПД, повышенный расход твердого топлива, ухудшенная тяга.

Разновидностью методики является использование комбинированного способа. Это компромиссный вариант создания печи, сочетающий главные плюсы сварки и метода подгонки дисков. Сваривать их между собой не надо, они вставляются один в другой. Стыковое соединение позаимствовано из метода подгонки. При помощи сварки изготавливаются только заслонка, ручки. Для большей жесткости не лишним будет предусмотреть крепеж для стяжки секций между собой.

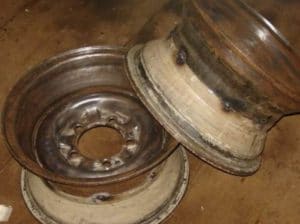

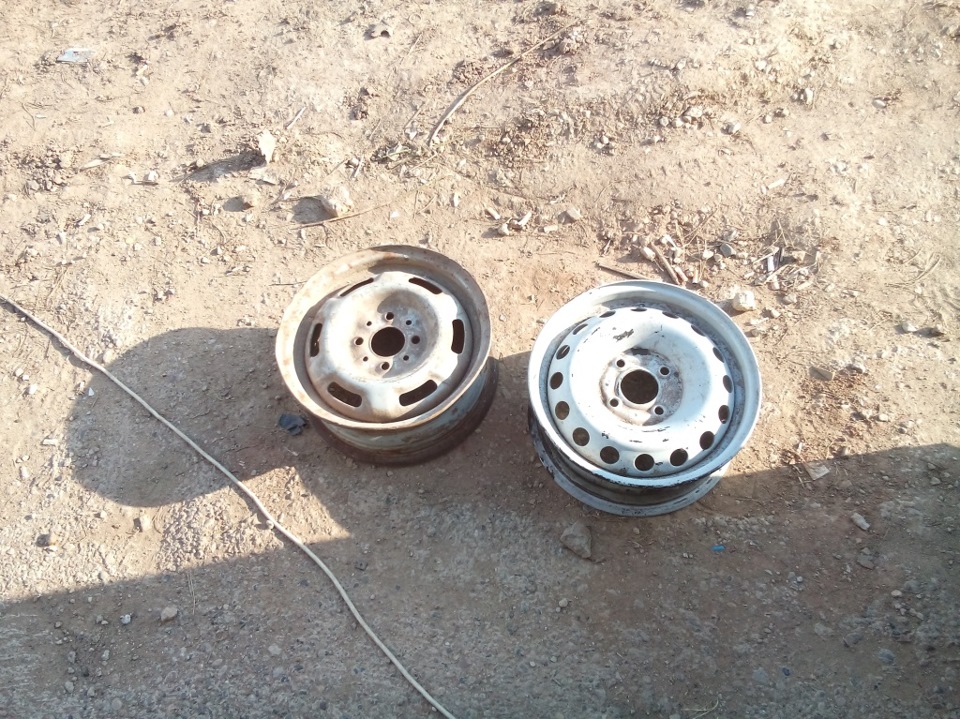

Берем два автомобильных диска

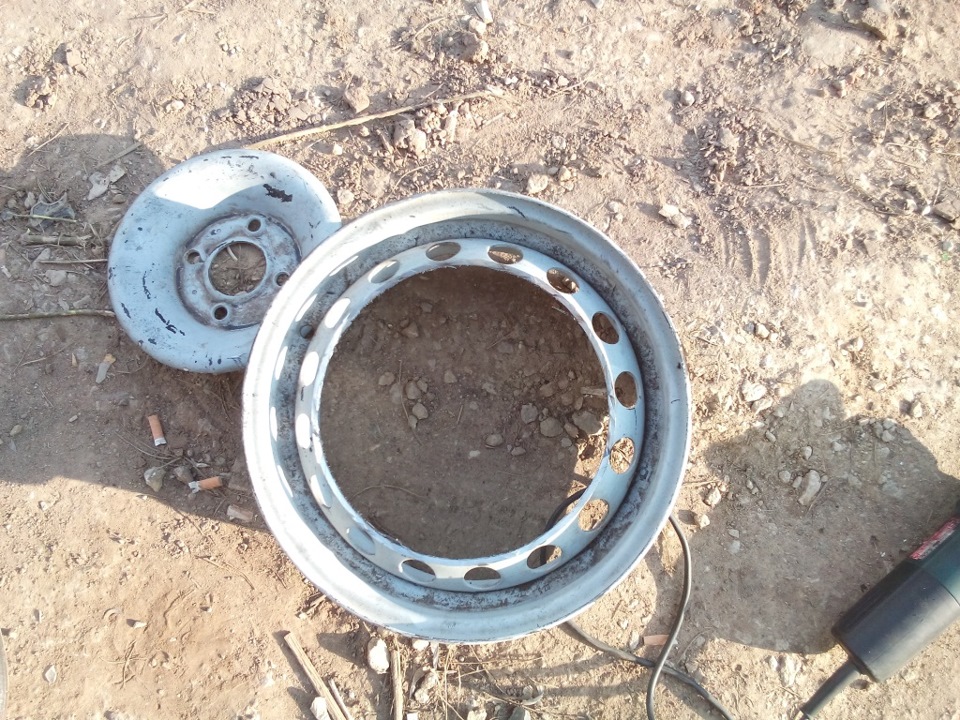

Вырезаем центральную часть

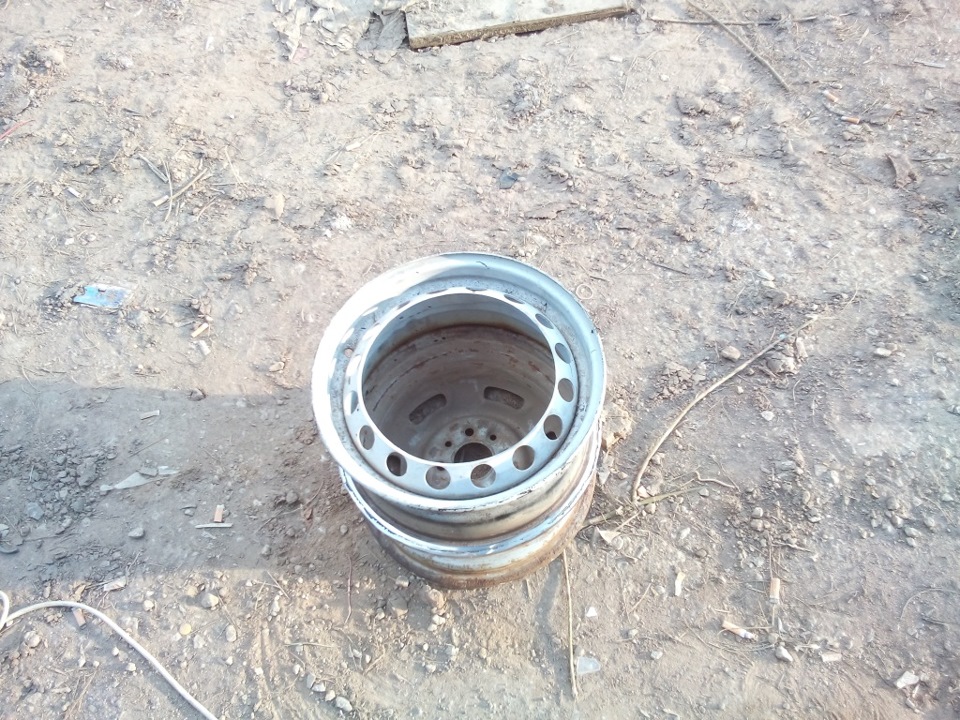

Примеряем, подходят ли элементы

Делаем герметичную конструкцию с помощью молотка

Вырезаем отверстие для подачи дров

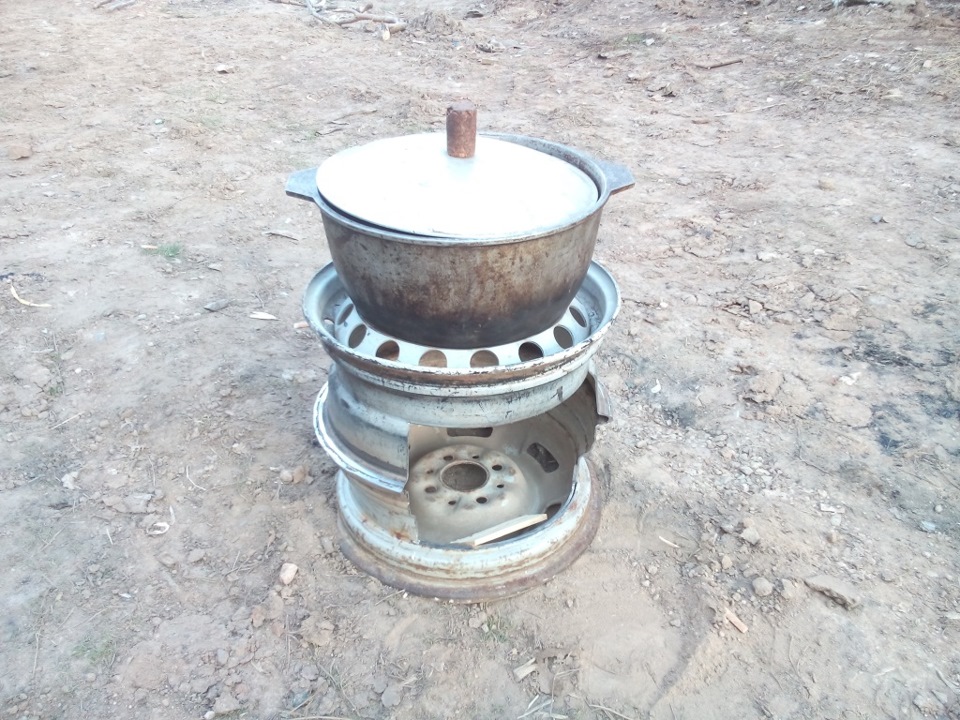

Готово

Пошаговая инструкция по изготовлению

Как сделать печь для казана из колесных дисков своими руками, решить эту проблему поможет знание основных этапов изготовления данной конструкции:

Сначала необходимо подготовить диски к сварке. Для этого на верхней детали полностью вырезается лицевая сторона. Это делается для свободного прохода и равномерного распределения тепла в зоне приготовления пищи. Аналогичную работу выполняем со средней частью будущей печи. Нижний диск оставляем без изменений. Для устранения путаницы, на деталях мелом пишем место установки деталей.

Вырезаем лицевую часть

Нижнюю деталь выкладываем на ровной поверхности лицевой частью вниз. На нее размещаем среднюю деталь внутренней частью диска вниз. Проверив его положение, делаем 4-е прихватки через 900.
Размещаем на сборном узле 3-ю деталь лицевой стороной вниз, проверяем правильную установку детали и прихватываем в 4-х местах.

Сборка

Еще раз, проверив сборку и расположение отдельных частей в вертикальной плоскости, можно приступить к обварке конструкции

Здесь важно отметить – не выполняйте обварку одного шва полностью. Для предохранения от деформаций детали лучше варить пошаговым способом

Проварив небольшой участок на 1-м стыке, поверните конструкцию на 900 и проварите участок шва с этой стороны. Затем перейдите на сварку 2-го шва. Так чередуя стороны и швы, проварите все стыки.
Отбиваем шлак и проверяем качество шва. При обнаружении непроваров, подрезов или дырок обязательно добавляем на эти места расплавленный металл.
На болгарку ставим зачистной круг и зачищаем швы и места резов лицевых частей.
Теперь важно сделать хорошую дверку для закладки дров. Отступив от низа печи 200 мм, размечаем окно для топки; высота –180 мм; ширина – 200 мм.
Вырезаем болгаркой с отрезным кругом по линиям разметки окошко. Отрезанную деталь мы будем использовать для изготовления дверцы. Для этого по 3-м сторонам прихватываем проволоку сечением 6-8 мм по наружной стороне заготовки. С петельной стороны посередине окна, привариваем деталь из профильной трубки. Во вторую трубку вставляем пруток для петли и прихватываем его с одной стороны.

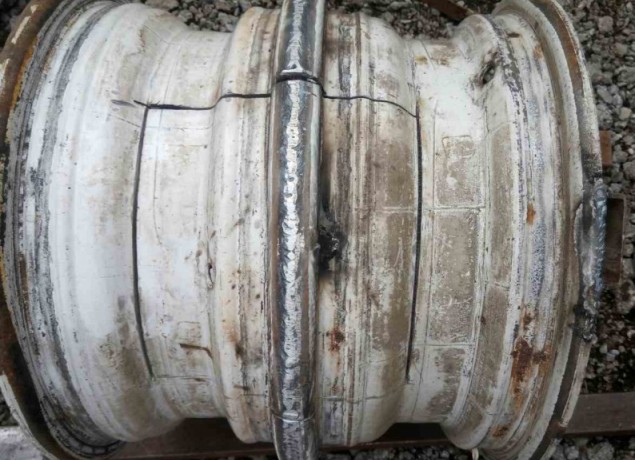

Вырезаем дверцу

Устанавливаем дверь на место, ставим ответную часть петельки и привариваем трубку к диску. К дверце прихватываем готовую загнутую П-образную ручку и ставим самодельный шпингалет из прутка и профиля.

Пример дверцы (их можно делать по-разному)

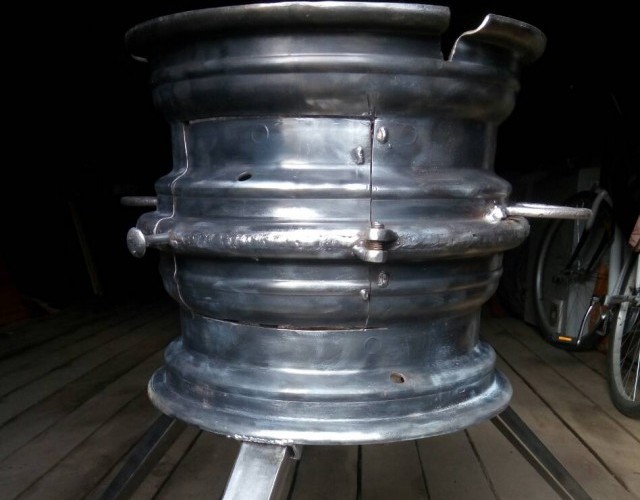

Получившаяся конструкция

Если требуется, размечаем и привариваем 3-4 ножки под небольшим углом. Для лучшего провара концы заготовок необходимо зарезать под угол, чтобы ножки прилегали к печи плоскостью.

«Ноги» для печки

На противоположной стороне от дверцы, вверху средней детали размечаем место установки дымохода. Электросваркой аккуратно вырезаем отверстие по размеру трубы, вставляем отвод так, чтобы свободный конец смотрел вверх. Труба должна выставляться заподлицо с металлом колесного диска. Делаем 3-и прихватки, убедившись в правильном положении детали, обвариваем стык по кругу.
На дымоход наматываем несколько витков асбестового шнура и вставляем в отвод. Труба должна садиться плотно, а шнур будет препятствовать выходу дыма на месте соединения.

Почти готовая конструкции, осталось лишь приделать ручки и зачистить детали.

Все детали зачищаются болгаркой, заусеницы от резов лучше сбить напильником.
Из прутка делаем ручки для переноски печи. Для этого на заготовках с обеих сторон размечаем расстояние 50 мм и загибаем под угол 900, зажав заготовку в тисках с выступающим вверх коротким отрезком. Загибаем молотком. Затем вверху конструкции, на противоположных боках, делаем разметку мест крепления ручек, выставляем и привариваем их.

Наша печь из колесных автомобильных дисков готова.

Дополнительно можете посмотреть видео:

Другие примеры разных самодельных конструкций печки под заказ из дисков на фото:

Фото 1

Фото 2

Фото 3

Фото 4

Фото 5

Дополнительные рекомендации

Для того чтобы подставка под казан из автомобильных дисков стала более удобной и практичной в использовании, необходимо позаботиться о специальных возможностях:

Дополнительную устойчивость сборке можно придать с помощью ножек. На их изготовление идет профилированный прокат, который режется в размер. Заготовки привариваются к боковинам печи или днищу и фланцам. Тренога – лучший вариант с точки зрения устойчивости и экономичности.
Хорошим решением будет изготовление отдельной подставки под печку из дисков автомобиля для казана. Ее преимущество в том, что она не связана жестко с основной конструкцией и сможет служить опорой для чего угодно. При наличии подставки профилированное днище нижней секции будет работать как колосник. Это заметно увеличит тягу и повысит температуру свода.
Упростить проект, снизить трудоемкость, сэкономить на материалах можно, если изготовить печь из двух сегментов. В этом случае свод конструкции станет ниже, что негативно отразится на теплоотдаче. Это обусловлено тем, что при горении выделяются пиролизные газы, их вклад в общее тепловыделение решающий. При недостаточно высоком своде они не успевают полностью сгореть. Соприкосновение с холодными стенками кожуха вызывает осаждение сажи. Со временем внутренняя поверхность свода закоксовывается. Теплоотдача печи заметно снижается. Не исключено возгорание сажи.
Универсальность конструкции позволяет преобразовать печь для казана в мангал и барбекю с минимальными изменениями. Без лишних вырезаний можно обойтись готовыми отверстиями, имеющимися на поверхности изделия, – они создадут несколько температурных зон. Если сверху установить решетку, она совместит функции рассекателя пламени и рашпера – это позволит одновременно готовить ростбифы разной степени прожарки

Важно понимать, что для большой компании потребуется более солидная печь, для ее изготовления подойдут диски от «Газели». Их не нужно сваривать между собой, что несомненный плюс

С функциями сварного шва успешно справится жаростойкий клей по металлу.
Хорошие печи-буржуйки получаются при горизонтальном расположении колесных дисков. Их выпуклые части лучше срезать болгаркой. Сваренные между собой секции образуют вместительную толстостенную полость со сложной поверхностью. Такая буржуйка будет быстрее нагревать помещение и дольше остывать. Для изготовления подобной печи лучше использовать колесные диски от грузовых автомобилей, они обеспечат достаточный объем топки и увеличат теплоотдачу. КПД таких устройств выше.

Площадь под опорами должна превышать параметры казана: чем выше будет это отношение, тем устойчивее окажется вся конструкция.

Удобные печи с установленными ножками

Можно установить решетку и использовать как барбекю

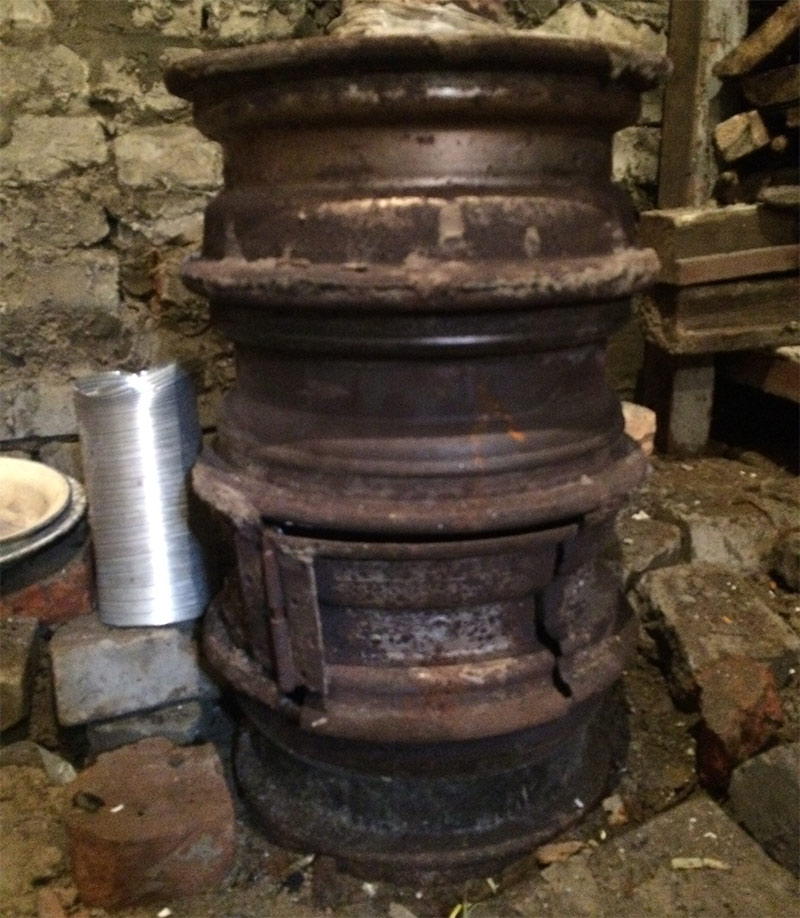

Печи-буржуйки лучше греют при горизонтальном расположении дисков

Печка для барбекю

Если вы намерены сделать печку под барбекю из дисков, то сердцевину не нужно вырезать. В этом случае на конфорке размещается решетка — рассекатель пламени, который будет выполнять роль кулинарной решетки-радиатора. Основное достоинство конструкции заключается в том, что на рашпере появляются разные температурные зоны, открывающие широкие возможности для одновременного приготовления разных блюд.

Это очень удобно при выезде на пикник, где каждый сможет получить пищу по своему вкусу. Печку такого типа принято изготовлять из дисков с небольшим количеством технологических отверстий. В качестве деталей для рабочей решетки используются велосипедные спицы. Варить их необязательно, т. к. они отлично фиксируются друг с другом и с помощью жаростойкого клея по металлу (метод холодной сварки).

Если вам необходимо создать печь буржуйку, то можно использовать диски целиком. Из-за толстого металла теплоёмкость и время теплоотдачи существенно улучшаются, но они гораздо хуже, чем в случае применения литых чугунных печей. Из недостатков конструкции — высокая трудоёмкость обустройства усовершенствованной печи с повышенной продуктивностью работы за счёт сложной конструктивной конфигурации.

Если вы располагаете большим количеством бросового топлива, то при создании печки-буржуйки для нежилого помещения можно и отказаться от использования перегородок-рассекателей. Подобный вариант несложно изготовить и из дисков грузового автомобиля. Это позволит достичь более высоких показателей КПД и более продуктивной теплоотдачи.

В итоге, учитывая большие размеры горизонтальных буржуек, чаще всего люди отдают предпочтение вертикальным решениям. Если же задача заключается в изготовлении печи из дисков, то первым делом нужно найти подходящий колосник и зольник

Важно не допустить, чтобы угли и горячая зола сыпались на противопожарную отмостку

Если говорить о теплотехнических свойствах, то они существенно улучшаются с помощью обеих хитростей:

  1. Первая заключается в окружении верхней жаровой части специальным кольцевым кожухом из тонкой стали, но не оцинкованной, так как цинк способен расплавляться под воздействием температуры 440 градусов. Решение незаменимо в тех случаях, где требуется быстрый прогрев комнаты.
  2. Второй вариант подразумевает облицовку печи любым доступным материалом, который характеризуется высокой теплоёмкостью и теплопроводностью.

Руководствуясь такими рекомендациями и конструктивными особенностями печек из автомобильных дисков, вы сможете соорудить высокоэффективное решение за короткое время. Главное, внимательно следить за инструкцией и изучать схему.
