Скрытые петли kubica k6300 koblenz

Как ее можно установить на дверь?

Дверная петля пружинная устанавливается с помощью врезки. Количество крепежных элементов выбирают, исходя из размеров дверного полотна, его веса. Обычно используют 2 петли на каждые 25 кг массы.

Последовательность монтажа двусторонних петель:

1. На местах установки прорисовывают отметки для крепления.
2. На размеченных местах выполняют углубления в 2 мм.
3. С крепежа снимается фиксатор пружины. Он находится на втулке.
4. Раскрытая петля примеряется к разметке. Выполняют фиксацию шурупами.
5. Закрепляется фиксатор. Для этого выполняют круговые движения ключа на втулке.

Установка не имеет никаких сложностей, не требуется специальных умений. Качающуюся петлю можно смонтировать до сборки дверной коробки. Для этого требуется расположить коробку на ровной поверхности. Затем выполняется врезка петель. Крепежи подгоняют, чтобы исключить щели, различные перекосы. Полотно необходимо снять, а короб смонтировать После установки коробки в дверной проем проверяют правильность работы. Для этого используют лазерный уровень. Если все ровно, то на последнем этапе навешивают полотно.

Встречаются двери, обладающие нестандартными размерами и большой массой. В таком случае разрешается использовать накладной метод установки, а не врезной. Такой вариант допустим и при использовании нестандартных материалов. Для накладного монтажа применяют от 4-5 петель.

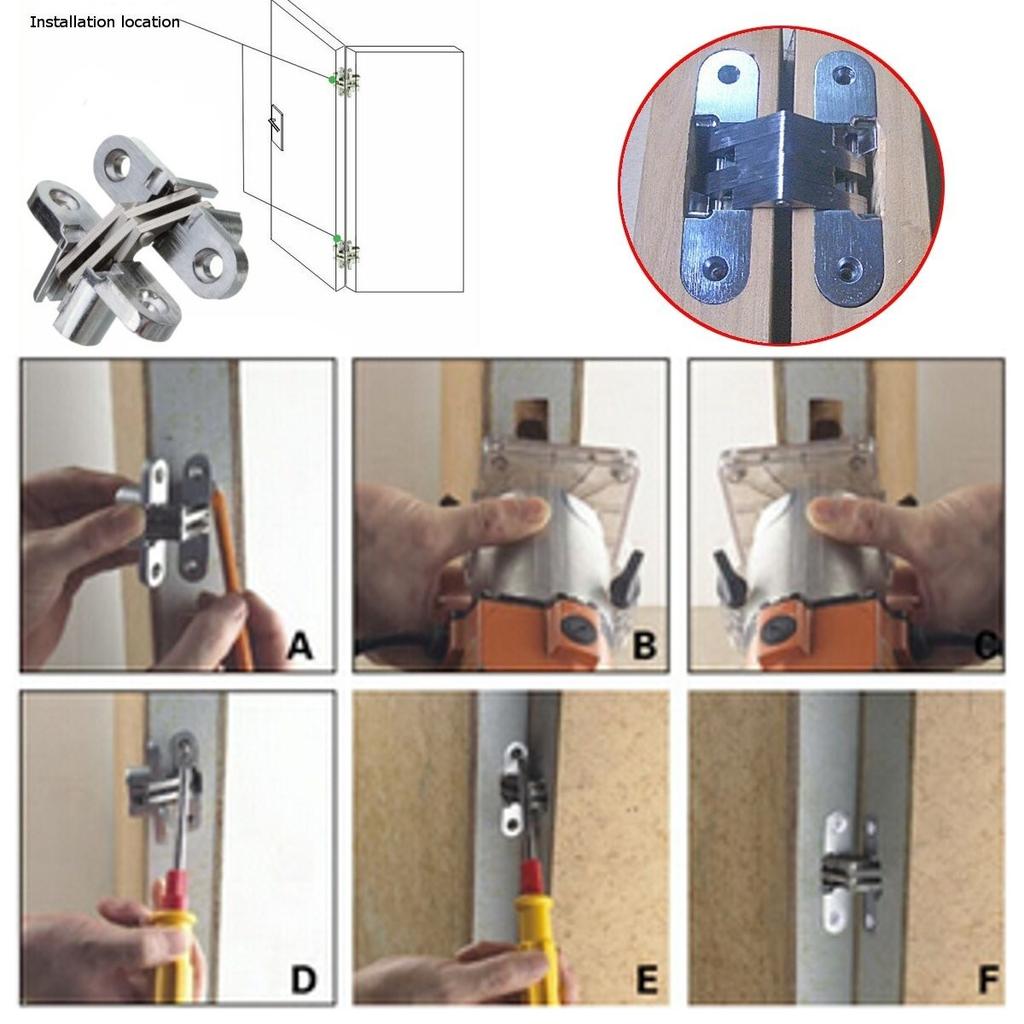

Как врезать и настроить скрытые петли

Процесс установки скрытых петель на металлические и деревянные двери практически одинаков: необходимо вырезать выемку нужного размера, вставить в нее механизм и закрепить.

В зависимости от материла полотна и рамы, потребуются специальные инструменты и умение с ними обращаться.

В деревянное полотно

Чтобы установить петли скрытого монтажа в деревянное полотно понадобится:

1. фрезерный станок;
2. электрическая дрель с перьевыми сверлами;
3. карандаш;
4. стамеска;
5. молоток;
6. шуруповерт.

Так как отверстие будет проделываться в торце полотна, дверь необходимо установить вертикально и обеспечить надежность фиксации, чтобы было проще с ней работать. Для этого используют струбцины или специальные деревянные основы с выемками заданной толщины.

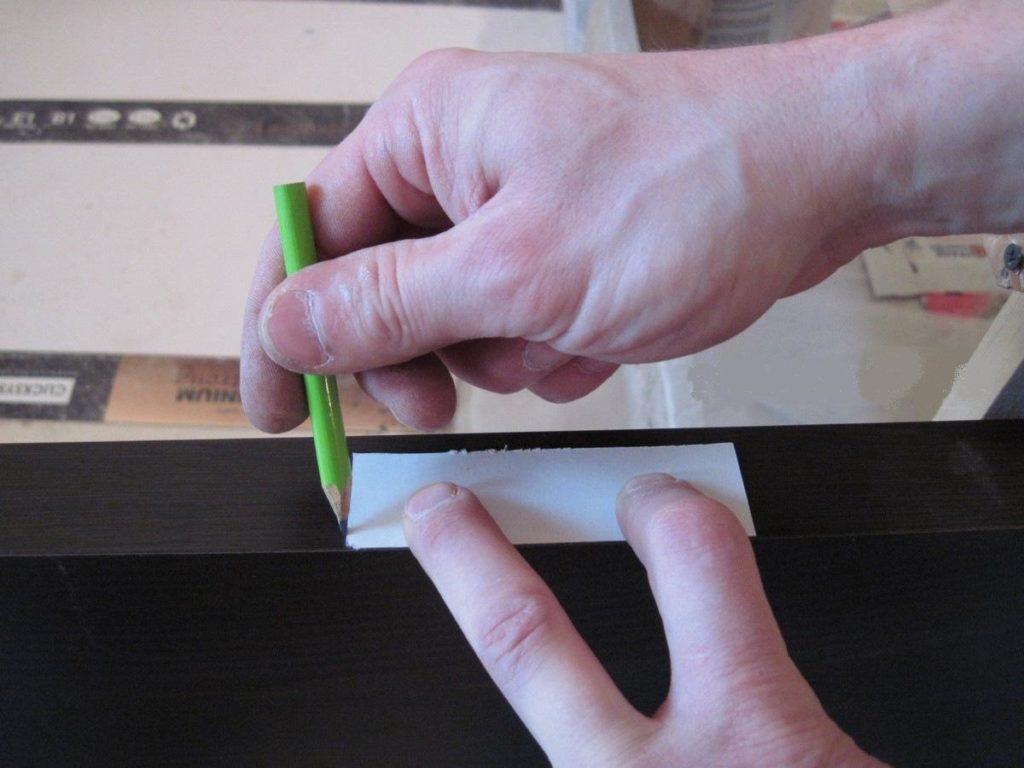

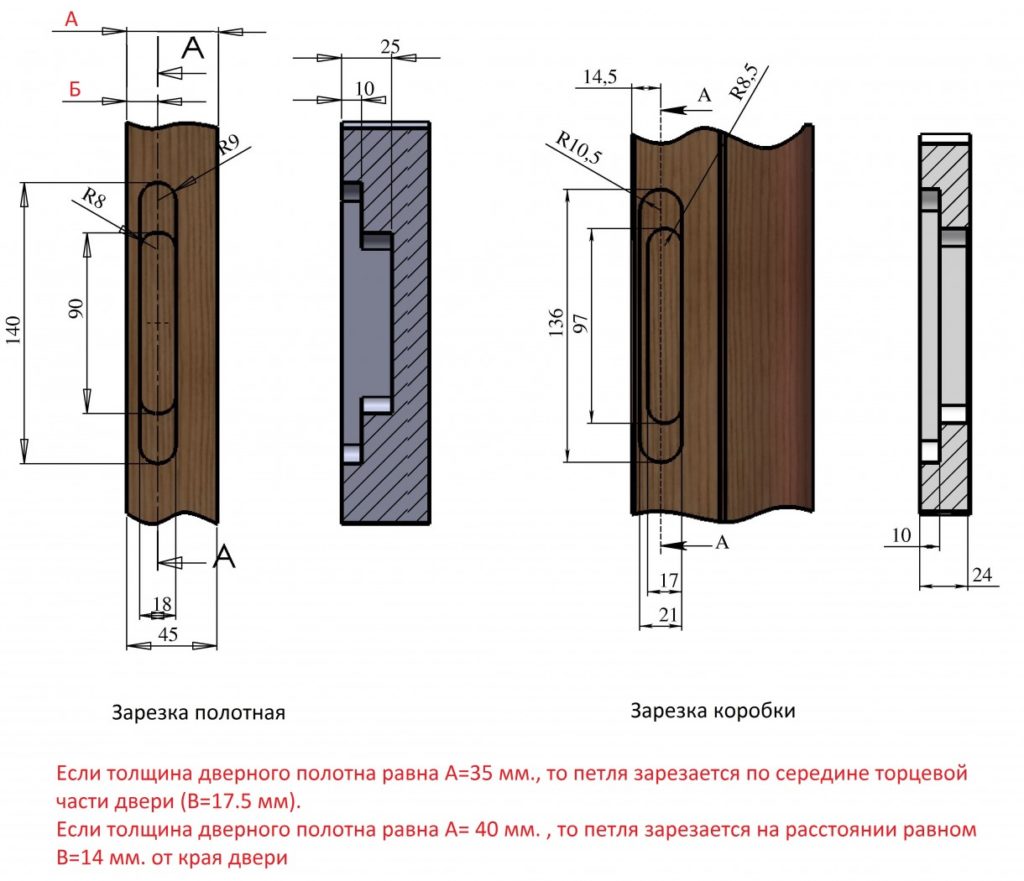

Для того чтобы выемки точно соответствовали размеру петли, нужно сделать 2 шаблона из фанеры или нескольких дощечек. Первый шаблон будет рассчитан на вырезку наружной части петли. Второй — для внутренней, более короткой и глубокой выемки. Шаблоны располагают на расстоянии 20-25 см от края торца и фиксируют струбцинами.

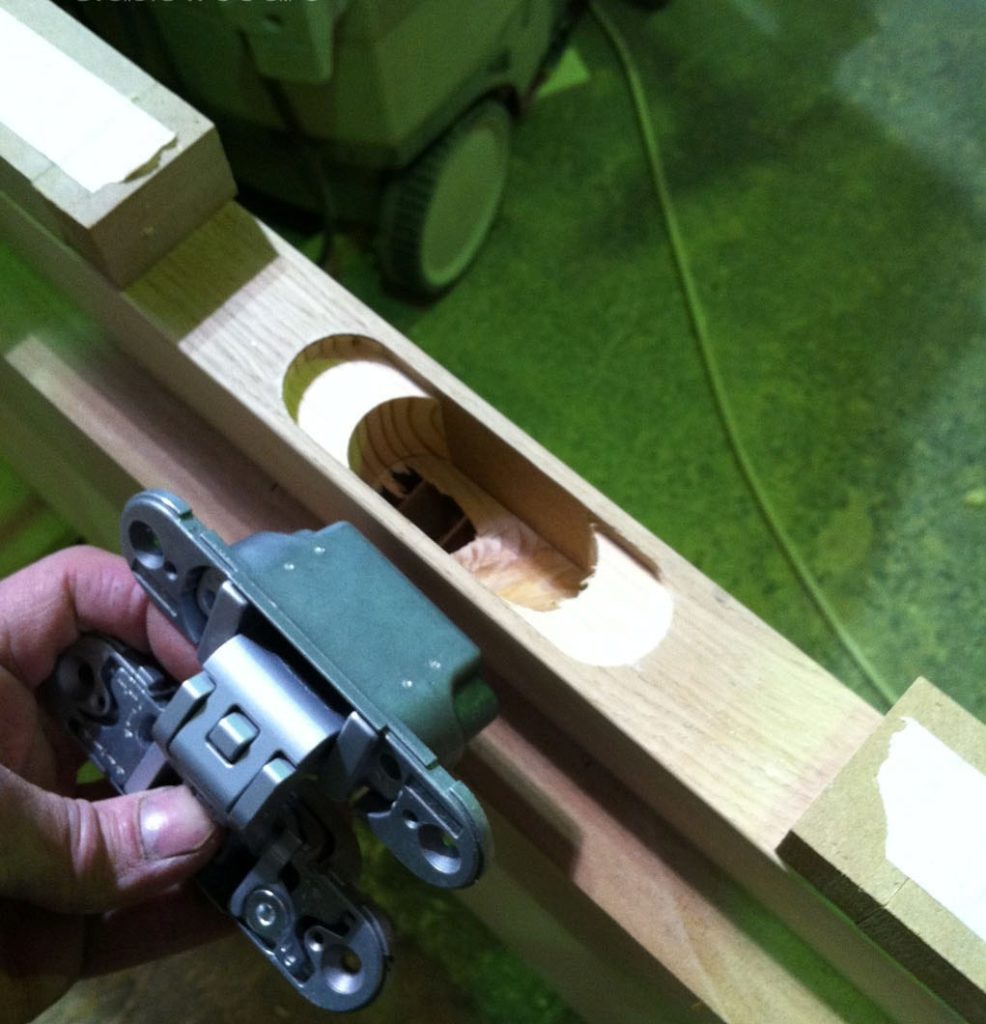

Вначале фрезеровочной машиной снимают верхний слой древесины, образуя при этом углубление, соответствующее фасадной части петли. Затем шаблоны меняют и приступают к вырезанию основной выемки. Так как станок не обеспечивает необходимую глубину реза, сначала фрезой намечают размеры и форму, а затем вооружаются дрелью с перьевым сверлом и поочередно создают углубление. Выравнивать внутренние стенки нужно стамеской и молотком.

Теперь нужно перенести разметку на ответную планку дверной коробки, чтобы точно определить, где нужно делать углубление под вторую часть навеса. Для этого совмещают 2 элемента конструкции, отметив границы по тем же шаблонам, проводят выемку массива.

После окончания образования углублений, высверливаются отверстия под крепежи, сначала петля прикручивается к полотну, затем устанавливается и закрепляется часть, предназначенная для коробки.

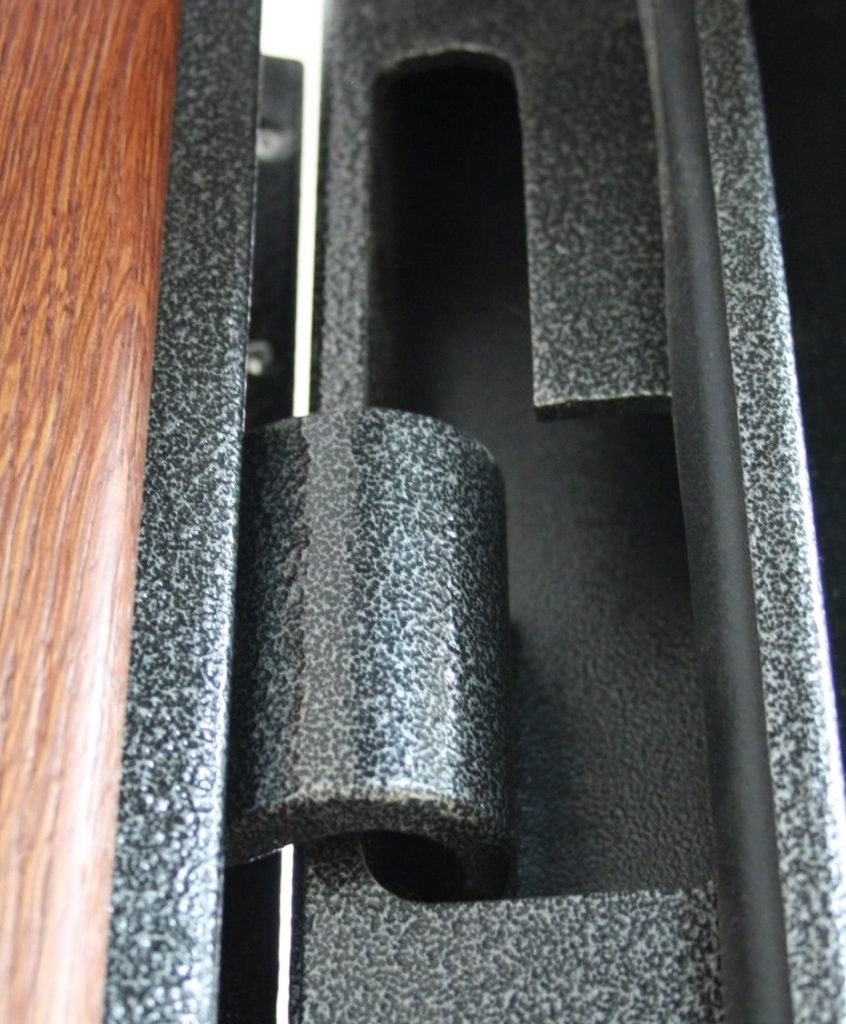

Скрытые навесы под стальные двери

Чаще всего металлические двери продаются с петлями, так как устанавливать поворотный механизм на готовой двери в домашних условиях сложно. Если же приходится иметь дело с собранным коробом, отдают предпочтение простым наружным навесам.

Вначале в торце короба, который будет соединяться с дверным полотном, делают прорезь, превышающую по размеру половину петли. Затем в отверстие вставляется нижний элемент и приваривается.

Верхнюю часть механизма сначала крепят к дугообразному удлинителю, а затем уже непосредственно к двери. В конце нужно просто соединить обе детали. После установки такого поворотного механизма отрегулировать его не получится. Нужно следить за правильным расположением элементов относительно друг друга.

Если правильно выбрать поворотный механизм и провести все работы качественно, такое устройство сможет выдержать даже самые тяжелые металлические двери.

Замена дверной петли

В большинстве случаев на балконах не стоят петли от брендовых производителей, поэтому поломки не исключены.

Чтобы выполнить такую работу, вам нужно подготовить несколько инструментов:

• молоток,
• плоскогубцы,
• пробойник.

Теперь нужно снять дверное полотно, для чего необходимо придерживаться такого плана действий:

• снять декоративные части конструкции,
• выбить ось,
• снять дверь с нижнего элемента,
• демонтировать поломанную деталь,
• установить новую деталь.

Слабыми ударами молотка утапливают ось на верхней петле до того момента, пока ее нижняя часть не покажется. После чего при помощи плоскогубцев захватывают видимую часть оси и вытягивают вниз.

Если дверной блок установлен на три петли, то такие манипуляции нужно провести и со средним элементом фурнитуры. Нижняя деталь существенно отличается от верхней и средней петли, ось, на которой держится полотно, зафиксирована наглухо, поэтому ее не следует выбивать.

Варианты дверных петель

При отклонении дверного полотна на себя его нужно приподнять примерно на 6 см вверх, чтобы ось полностью вышла из цилиндра. Помните, что модель, имеющая тройной стеклопакет, широкую планку и утеплитель будет весить много, поэтому работы по снятию рекомендуется выполнять с помощником.

После снятия двери и удаления поломанной петли нужно установить новые, которые должны быть подобраны максимально похожими по типу и дизайну, тогда вы избавите себя от дополнительной работы по просверливанию новых отверстий для крепления.

Если причина поломки заключается в производственном браке, то целесообразнее подыскать другую модель дверной фурнитуры, которая будет на порядок дороже, но намного качественнее и долговечнее. Это поможет избежать дополнительных затрат на приобретение очередных изделий от китайских производителей и позволит вам забыть об этой проблеме надолго.

Фурнитура для пластиковых дверей выпускается в большом многообразии, поэтому разобраться, какое изделие вам подойдет, очень сложно. Специалисты советуют приходить в магазины со снятыми поломанными петлями, чтобы консультант смог правильно подобрать нужную деталь фурнитуры.

Если дверную фурнитуру приходится заказывать через интернет, то вам нужно внимательно переписать обозначения на поломанной детали и заказать идентичную ей.

Как отрегулировать межкомнатную дверь своими руками

Самостоятельная регулировка межкомнатных дверей требует использования точных измерительных приборов и соблюдения аккуратности в производстве всех корректировочных работ.

Межкомнатную дверь можно отрегулировать своими руками при наличии необходимых инструментов. Большинство причин, по которым требуется регулировка, легко устраняются. Но в особых случаях, когда установлено нарушение вертикальности коробки или перекос, требуется ее переустановка.

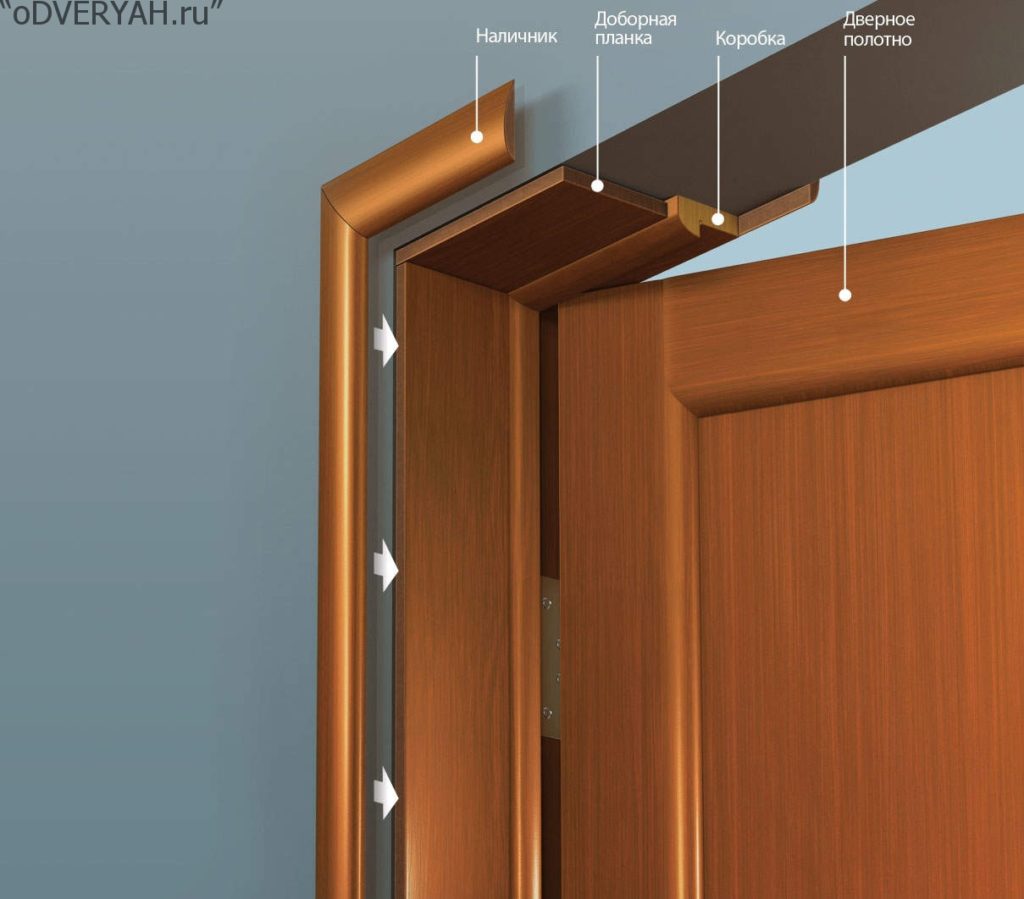

Дверная коробка состоит из частей:

1. петельный брус;
2. притолочный (верхний) брус;
3. притвор;
4. декоративные наличники, устанавливаемые в плоскости стены.

Переустановка дверной коробки происходит по следующей схеме.

• Полный демонтаж межкомнатной двери. Необходимо снять полотно с петель, демонтировать декоративные наличники и коробку.
• Сборка коробки. Петельный, притолочный и притворный брусья собираются строго перпендикулярно друг другу. Если концы брусьев срезаны под углом 45 градусов, то для их скрепления нужно использовать горизонтальный шуруп. Если требуется переустановка петель, то перед сборкой брусьев необходимо наметить места крепления петельных элементов, состыковав полотно и коробку на ровной горизонтальной поверхности, и закрепить их.
• Установка конструкции в проем. Чтобы устранить перекос и установить все элементы вертикально, необходимо скрепить длинные брусья двумя временными стяжками из деревянных планок. Избежать возможных перекосов при установке в проем в стене помогут деревянные клинья, которыми скрепленные брусья фиксируются в двух верхних углах и в средней части длинных брусьев. После фиксации коробка прикрепляется анкерными болтами к стене. Если стена выполнена из кирпича, то в проеме для фиксации могут иметься деревянные пробки вверху и внизу.
• Заполнение зазора между брусьями и стеной при помощи монтажной пены. В процессе высыхания монтажная пена увеличивается в объеме в 2 раза. Чтобы брусья не деформировалась после ее полного высыхания, нужно внимательно изучить инструкцию по ее расходу.
• Установка наличников с использованием специальных декоративных гвоздей без шляпок.

Случается, что даже переустановка коробки не приводит к устранению неисправности, и межкомнатная дверь не закрывается даже после этой трудоемкой процедуры. В таком случае поможет только замена всего дверного блока. Чтобы дело не дошло до этой крайней меры, следует регулярно проводить профилактику его работы.

Виды универсальных петель

Петли универсальные дверные можно классифицировать по нескольким признакам:

1. по способу крепления механизма к двери;
2. по материалу, из которого изготовлены устройства.

Виды петель, различающихся по способу крепления

Универсальные петли для дверей, в зависимости от способа установки бывают:

Накладными или карточными.

Накладная универсальная петля

Накладные или карточные универсальные петли отличаются простотой монтажа. Однако использовать такой механизм для крепления тяжелых дверей не рекомендуется, так как запас прочности петли, как правило, не превышает 50 кг.
Разновидностью накладной петли является петля-бабочка.

Петля-бабочка

Врезными.

Врезная петля

Врезные петли требуют более внимательной и аккуратной установки. Преимуществом таких устройств являются длительный период эксплуатации и возможность более высокой нагрузки.

Вворачиваемыми.

Вворачиваемая петля

В зависимости от веса двери изменяется количество штырей устройства, которые являются крепежными элементами петли. Для самых тяжелых дверей применяются петли с четырьмя штырями с каждой стороны. Преимуществом петель является возможность их регулировки в разных направлениях.

Скрытыми.

Петля скрытого типа не видна при закрытых дверях

Принцип работы устройства основывается на складывании и раздвижении. При закрытой двери петля не видна, поэтому она и получила название скрытая.

Разновидностью скрытых петель являются барные петли, позволяющие двери открываться как внутрь, так и наружу.

Барные петли позволяют дверям открываться в обоих направлениях

Для тяжелых дверей выбирать применяются врезные петли. На другие виды дверей петли следует, опираясь на вес конструкции и эстетические предпочтения.

Материалы, применяемые для изготовления универсальных петель

Для производства дверных петель могут применяться:

• латунь. Фурнитура из латуни отличается большой ценой при высоком качестве. Латунные петли практически не подвержены воздействию окружающей среды. Покрытие из латуни способствует защите изделия от коррозии и придает готовому изделию красивый вид;
• сталь. Петли из стали обладают меньшей стоимостью, чем латунные, но и имеют меньший запас прочности;
• нержавеющая сталь. Большой недостаток изделий из нержавеющей стали – отсутствие выбора цветовой гаммы. Однако этот недостаток перекрывается невысокой стоимостью и сильной износоустойчивостью.

Если петли предполагается расположить на дверях, ведущих на улицу, то приобретать рекомендуется изделия из нержавейки или латуни. Для межкомнатных дверей можно использовать петли, изготовленные из любого материала.

Монтаж петель — бабочек

Для тех, кто не хочет «заморачиваться» со всеми вышеописанными процедурами — смело приобретайте петли — бабочки.

Благодаря тому, что при совмещении одна часть петли заходит в другую никаких манипуляция со стамесками можно не проводить. Достаточно приложить петлю к месту монтажа, просверлить отверстия и затянуть петлю.

Петли бабочки зачастую подкупают новичков своим главным достоинством — под них не требуется делать паз. Но при монтаже вы также должны учесть несколько нюансов:

• перед установкой петли бабочки должны быть абсолютно хорошо выставлены. В результате перекосов петли двери будут пружинить или появится перекос при закрывании.
• еще один недостаток таких петель — это невозможность снять дверное полотно, не открутив петлю. Тоже самое относится и к универсальным петлям.
• так как «бабочки» монтируются без паза, то образуется не эстетический зазор.

Как установить накладную мебельную петлю?

Этот процесс не требует специальных навыков. Установка петли начинается с подбора инструмента. Понадобится:

• карандаш и линейка для нанесения разметки;
• дрель со сверлом, меньшим диаметра крепежных отверстий;
• шуруповерт, он обеспечит плотное прилегание крепежа.

Разметка мебельной петли требует внимательности. Перед нанесением точек крепления распределяют крепеж. Максимальный отступ сверху и снизу не более 12 см, если нужны три петли, расположение средней не принципиально, главное, чтобы она располагалась выше уровня полки или ящика. От смежного края створки отступают 20 мм.

В корпус вставляется навешиваемая дверка, размечаются точки, куда будут вкручиваться саморезы крепления петли. Сначала устанавливаем петлю на фасаде, высверливаются отверстия на глубину 2/3 самореза. Крепится одна часть петли. Затем аналогичная операция проводится с панелью корпуса, к которой крепится дверца.

Важно проверить, насколько плотно прикручена петля. Если обнаружено неплотное прилегание, саморез углубляется

После завершения работы петля должна свободно складываться, без затруднений. Если есть перекос, крепление регулируется специальным винтом. Есть модели с двумя регуляторами, тогда сначала ослабляется ближний, только потом дальний.

Точная регулировка позволяет выровнять края дверцы относительно пола или корпуса мебели.

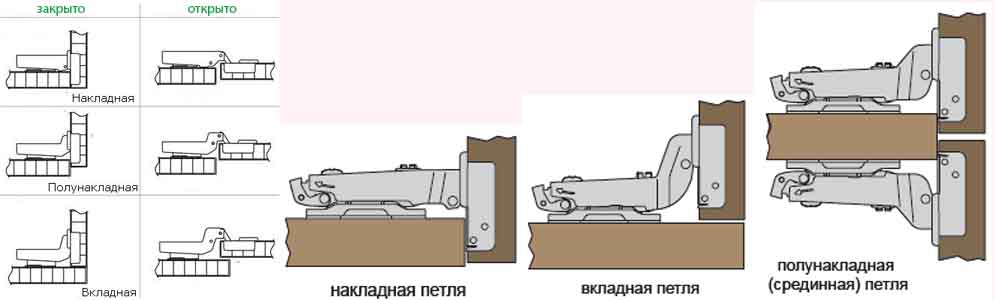

Что такое накладная и вкладная петля?

Конструктивно петли очень схожи. Они состоят из:

1. чашки, расположенной на монтажной планке;
2. ответной крепежной петли;
3. шарнирного устройства.

Вкладная мебельная петля крепится в высверливаемое отверстие, накладная углубления не требует. Зачем нужна эта конструктивная разница, и чем вкладные и накладные:

1. Меняется положение дверок относительно фасада. Если крепление накладное, дверца перекрывает торец корпусной планки. При врезном подвешивании он видим, дверца уходит вглубь корпуса.
2. Петли применимы для мебельных конструкций различной толщины. вкладных невозможна без использования фрезы, под чашку делается углубление в корпусную планку на 11 мм. При минимальной стандартной толщине корпусной мебели (16 мм) ее сложно устанавливать. Производители мебели иногда в процессе изготовления впрессовывают чашку петли в корпусную панель.
3. Разный изгиб ответной пластины, у вкладной петли он меньше, она распахивается за счет шарниров.

Рекомендации по выбору

При выборе подходящих петель следует ориентироваться на следующие характеристики:

• вес дверного полотна;
• направление открывания двери;
• используемый механизм петли;
• условия эксплуатации и тип двери;
• внешние характеристики крепления.

Рассмотрим каждую характеристику более подробно:

1. Вес дверного полотна. В зависимости от веса двери, рассчитывается количество петель и их размер. Так, на тяжелые полотна ставятся крупные карточные петли для дверей из прочных металлов, а на более легкие — небольшие. При подборе петель рекомендуется ориентироваться на следующую схему.

Схема подбора дверных петель

1. Направление открывания двери. При выборе несъемных навесов следует помнить, что они бывают левыми и правыми. Определить, какие именно требуются петли, несложно: все зависит от того, на какой стороне будут стоять петли (если слева, то нужны левые, а если справа — правые). Следует помнить о том, что карточные универсальные петли могут быть использованы на дверях с любым направлением открывания.

Понять на какую именно сторону устанавливается конкретное изделие, можно по маркировке: обычно производители ставят букву «П» (R) на правых и «Л» (L) на левых. Если маркировка на изделии отсутствует, требуется развернуть его к себе поворотным штырем, а затем поднять одну карту.

1. Используемый механизм. Самые простые петли состоят из поворотного штыря и двух перфорированных карт. Более качественные снабжаются подшипниками, улучшающими открывание и закрывание дверного полотна. Как правило, они выглядят более привлекательно. Некоторые модели могут быть также оснащены пружинами (доводчиками), позволяющие двери закрываться самостоятельно.
2. Условия эксплуатации и тип двери. В зависимости от того, в каких условиях будут эксплуатироваться двери, зависит их тип и стилистическое исполнение. Размер петель для межкомнатных дверей обычно варьирует в диапазоне от 100 до 180 мм, а для окон и мебели — до 100 мм.

3. Внешние характеристики. За счет использованного материала, а также формы декоративной заглушки и нижней части поворотного штыря, достигается разнообразие изделий, их стилистическая принадлежность и художественное исполнение. Недорогие карточные дверные петли производятся, как правило, из обычной нержавеющей стали, более качественные изделия — из сплавов цветных металлов, а наиболее дорогие — из высококачественной стали.

Инструкция по монтажу

Установка петель зависит от того, являются ли они навесными или же врезными. Последовательность действий при установке карточных петель такова:

1. Определяется место для размещения креплений: не менее 275 мм снизу и 275 мм сверху при установке двух петель и 150 мм — при установке трех и более петель. При этом третья и четвертая петли обычно размещаются на уровне 1/3 от верха или низа полотна. Для обеспечения плавности хода, а также в эстетических целях, карты  размещаются с торца полотна.
2. Если место для крепежа определено, требуется обозначить его с помощью маркера, мела или простого карандаша. Для этого карта прикладывается к полотну и обводится.
3. Затем аналогичные отметки производятся на дверной раме.

Отмечается место для дверной петли

1. При монтаже накладных навесов останется лишь прикрутить карты с помощью саморезов к полотну и дверной раме.
2. В случае же, если осуществляется установка врезных петель, дополнительно потребуется снять верхний слой материала, из которого изготовлена дверь. Углубления при формировании пазов делаются стамеской строго по линиям, нанесенным ранее.

При установке врезных петель потребуется снять верхний слой полотна

1. После разметки останется прикрутить навесы к дверному полотну и дверной раме с помощью саморезов.

После вычищения паза останется привернуть петлю к полотну

1. Финишным шагом может стать шпатлевание стыков специальной шпатлевкой по дереву. Это позволит скрыть образовавшиеся в процессе работы зазоры и неровности.

При вворачивании шурупов следует помнить, что подбирать их нужно строго под размер отверстий на картах: головки саморезов не должны выступать над поверхностью карты.

Карточные петли продолжают оставаться наиболее востребованными среди покупателей уже много столетий, несмотря на обилие современных механизмов. Монтаж таких петель занимает менее часа, а срок их службы достигает десятки лет. Главное при этом — выбрать качественные изделия, соответствующие предназначенной для них нагрузке. Представленное ниже видео позволяет ознакомиться с процессом монтажа в деталях.

” alt=””>

Фурнитура для интегрированных верхнеподвесных окон

Для интегрированных фасадных оконных конструкций системы ALT F50 предлагается комплектация от Giesse. Широкий ассортимент фрикционных петель и ножниц позволяет выполнить верхнеподвесные и параллельно-отставные конструкции с различным размером и весом. В ассортименте представлены ножницы размером от 12″ до 28″. Удобство и простота при использовании ручки заключаются в универсальности положения (лево/право).

* Размеры для ножниц 28″, если габариты конструкции превышают рекомендованные, необходимо согласовать со специалистами завода «АлюминТехно».

Все интегрированные в фасад окна системы ALT F50 открываются наружу.

Установка и регулировка петель

Монтаж петли

Установить ввертные петли можно, руководствуясь следующей схемой:

1. дверное полотно фиксируется на полу для придания устойчивости, способствующей корректной установке петель. Для фиксации дверного полотна можно использовать специальные стойки, приобретенные в магазине или изготовленные самостоятельно;

Простейшие устройства для фиксации дверного полотна

1. на дверном полотне и коробке производится разметка мест, предназначенных для установки петель;

Если на дверь устанавливается две петли, то минимальное расстояние от верха и низа полотна должно составлять 15-20 см. При необходимости установки большего количества петель расстояние от верха и низа можно сократить до 8-12 см.

1. на дверное полотно при помощи обычной струбцины крепится шаблон для установки петли. Шаблон может поставляться в комплекте с петлей или продаваться отдельно. Изготовить шаблон можно и своими руками;

Готовый шаблон для установки различных ввертных петель

1. при помощи дрели со сверлом подходящего диаметра просверливаются отверстия для штырей. Количество отверстий равняется количеству штырей, а глубина каждого отверстия длине штыря;
2. аналогичным способом производится подготовка дверной коробки;
3. части петель устанавливаются на предназначенное для них место при помощи отвертки или специальной насадки на дрель;
4. створчатая часть петли навешивается на рамную часть;

Соединение частей ввертной петли

1. при необходимости устанавливаются декоративные колпачки.

Все работы рекомендуется проводить предельно внимательно и аккуратно.

Регулировка петли

Регулировка ввертных петель возможна в трех направлениях. Для регулировки требуется затянуть или ослабить регулировочные винты, расположенные на корпусе петли, следующим образом:

• чтобы отрегулировать расположение двери в горизонтальном направлении, требуется вращать верхний регулировочный винт;
• для регулировки прижима и выравнивания зазора между дверью и коробкой требуется вращать нижний винт;
• винт, расположенный посередине, позволяет установить дверное полотно в правильном положении относительно вертикальной оси.

Болты, отвечающие за регулировку дверного полотна относительно коробки

В зависимости от вида петли регулировка может производиться отверткой или специальным ключом, поставляемым в комплекте.

Ввертные петли применяются для установки различных видов дверей и окон. Они компактны и отличаются невысокой стоимостью

Перед установкой важно правильно подобрать петлю и ознакомиться со схемой, представленной в статье

Плюсы и минусы скрытых дверных петель

Раз уж вы задумались над тем, чтобы поставить петли скрытого монтажа, не лишним будет вначале узнать об их сильных и слабых сторонах. Традиционно начнем с плюсов.

• Первым, и едва ли не главным плюсом, считается безопасность, ведь спрятанные петли для входных дверей невозможно ни спилить, ни выбить. Эти конструкции попросту не видно, а значить и пилить нечего.
• В этом направлении очень широкий модельный ряд, существуют как легкие навесы под установку в шкаф, так и массивные стальные петли для дверей с четвертью.
• Если для стальных дверей главное – надежность и прочность, то в межкомнатных дверях желательно, чтобы петли были незаметны. И здесь ничего лучше скрытых навесов пока еще не придумано.
• Большинство моделей обеспечивает расширенный угол открытия дверного полотна, в результате двери становятся параллельно смежной стене и абсолютно не мешают.
• Скрытые петли для дверей делаются либо из стали, либо из высокопрочных сплавов, соответственно нагрузку они выдерживают серьезную. Плюс ко всему, сам механизм заглублен в короб и дверное полотно, что придает дополнительную надежность конструкции.

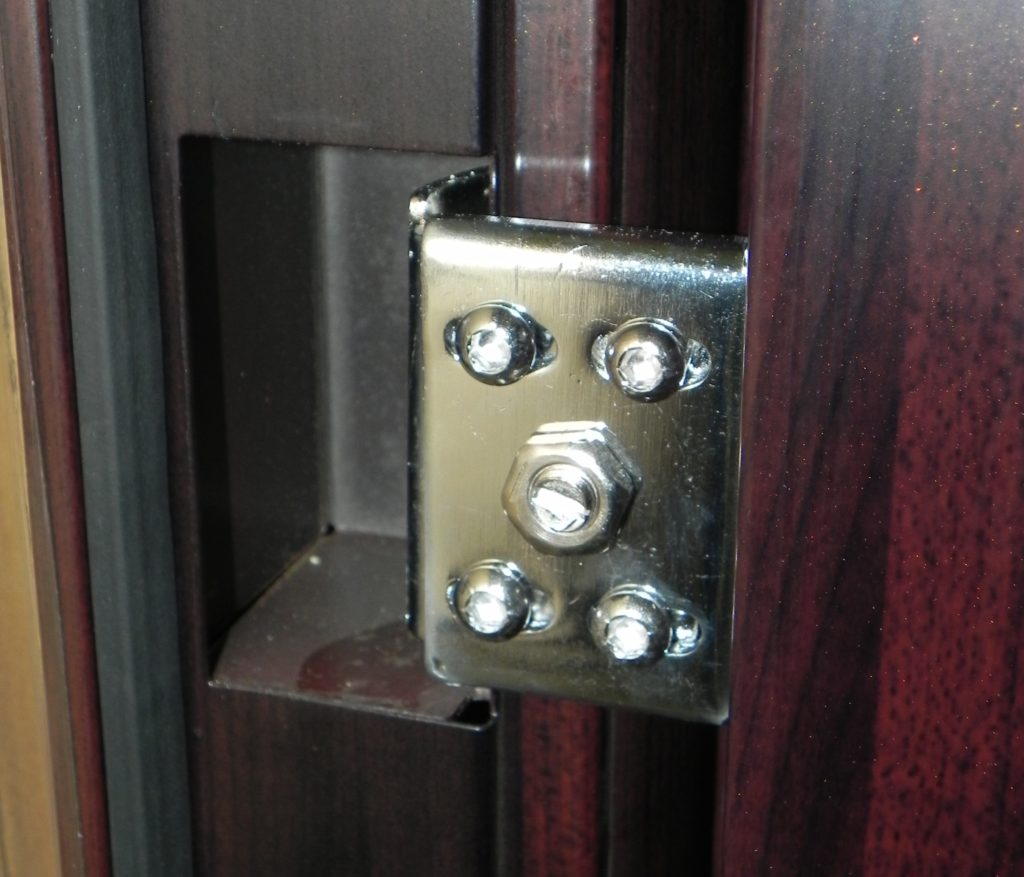

Навесы на тяжелые железные двери делаются из высококачественной стали.

Что касается недостатков — следует признать, что в этом мире нет идеальных вещей, а значит и скрытые дверные петли имеют свои изъяны.

• Прежде всего, специалисты указывают на довольно хлопотный монтаж. Для установки нужен специальный инструмент, но об этом мы поговорим чуть позже.
• Хороший скрытый навес стоит соответствующих денег, сейчас цена стартует от 1800 руб. за штуку. Безусловно, есть товар и за 600 руб, а при желании можно найти даже за 300 руб, но качество шарнира там весьма посредственное, а кроме того, такие навесы не регулируются.
• В продолжение темы стоимости можно еще сказать о большом количестве подделок: народ хочет купить дешевле, а в результате приобретает фурнитуру низкого качества.
• Не каждый скрытый навес можно разобрать. В дешевых моделях, чтобы демонтировать двери, нужно полностью снять навесы.
• Скрытые дверные навесы – штука достаточно объемная. В дверном полотне зачастую места достаточно, а вот тонкий короб межкомнатной двери может быть не рассчитан на такую глубину.

В тонком коробе межкомнатной двери для скрытого навеса может не хватить места.

Регулировка

После монтажа необходимо выполнить подгонку. Она может быть в трех направлениях. Если затянуть или ослабить специальные регулировочные винты внутри деталей, то двери максимально точно выравниваются и не издают звуков при открытии и закрытии. Регулировать можно отверткой или ключом, который есть в комплекте, все зависит от вида штыревой петли.

Технология регулировки:

• верхний винт для выравнивания по горизонтали;
• нижний винт подгоняет прижим и устанавливает точный зазор между дверьми и дверным блоком;
• по вертикали двери регулируются средним винтом (точное положение достигается путем вращения в разные стороны).

Стоит отметить, что, следуя рекомендациям, можно самостоятельно установить ввертные петли, но, как и в любом другом деле, могут потребоваться опыт и специальные знания

Важно правильно выбрать петли и перед началом работы внимательно ознакомиться с инструкцией

Подробный мастер-класс по установке ввертных дверных петель – в видео ниже.

Список источников

• alutech-group.com
• stroy-podskazka.ru
• rukozhopim.ru
• pro-dom-mebel.ru
• mezhdveri.ru
• furni-info.ru
• doorchange.ru
• ODveryah.ru
