Универсальный шаблон для врезки фурнитуры.часть-2 смотреть онлайн видео от rutube_account

Подготовка пазов для дверных петель и замков

Для того чтобы пазы, создаваемые при помощи ручного фрезера для монтажа дверных замков и петель, были выполнены максимально точно и качественно, рекомендуется использовать специальные шаблоны для врезки петель и замков. Приобрести на современном рынке шаблон для врезки замков и петель различных конструкций и размеров не представляет никаких проблем.

Чтобы не тратить деньги на такое приспособление для врезки, можно изготовить его своими руками. Самостоятельно сделать очень удобный в применении шаблон для врезки петель и замков можно из доступных материалов – деревянных досок и брусков, реек, ДСП, резьбовых крепежных элементов.

Как сделать простой шаблон

Замеряем смещение фрезы
Размечаем шаблон
Делаем фрезой 2–3 прохода

Получаем готовое отверстие
Устанавливаем упорный брусок
Испытываем шаблон

Процесс формирования пазов при помощи ручного фрезера и последующего монтажа петлей для установки дверей осуществляется в следующей последовательности:

Входная, межкомнатная или мебельная дверь, на торцевой поверхности которой необходимо сформировать пазы, устанавливается в специальные зажимы и надежно фиксируется в них.
Выполняется разметка мест, где будут устанавливаться петли.

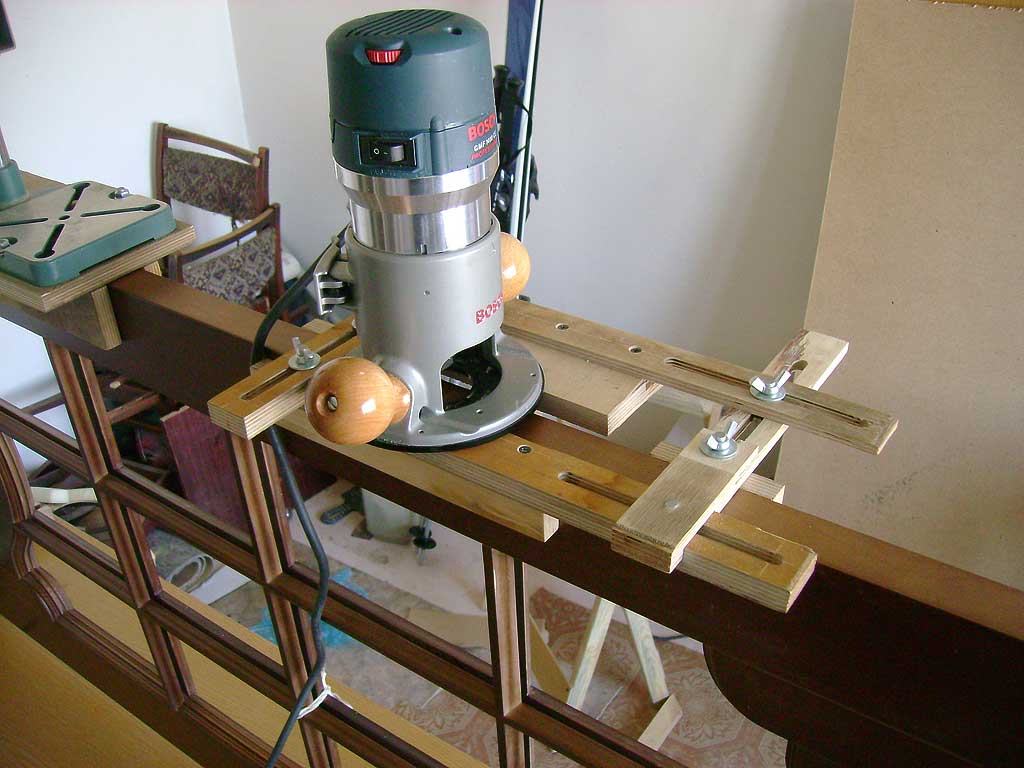

На размеченный участок торца дверного полотна устанавливается шаблон и надежно на нем фиксируется.
Во внутренней части шаблона при помощи предварительно настроенного фрезера осуществляется выборка материала на требуемую глубину. В том случае, если выполняется врезка петель фрезером без шаблона, выборка материала выполняется инструментом по контуру предварительно нанесенной разметки.
После снятия шаблона с торца дверного полотна обработанная поверхность сформированного паза дорабатывается стамеской.
В полученный паз устанавливается дверная петля и закрепляется в нем при помощи винтов, идущих с ней в комплекте.

Подготовка места для установки второй половины петли, которая монтируется на дверной коробке, выполняется по аналогичной методике. Точно по такой же технологии подготавливается и паз, в который будет устанавливаться дверной замок.

При установке новой двери возникает необходимость крепления фурнитуры. Неопытному человеку сложно сделать врезку навесов и замка не повредив полотна. Упростить работу помогает специальное приспособление. Использование шаблона для врезки петель даёт возможность проделывать отверстия в нужном месте.

Если раньше никогда не пользовались шаблоном для врезки дверных петель и замков, сначала стоит ближе познакомиться с приспособлением. Деталь представляет собой заготовку, можно сказать – матрицу, которая имеет вырезанное окошко, формой, совпадающей с элементами фурнитуры. Инструмент ещё называют кондуктором. Фиксируют его на коробке или створке в том месте, где предполагается врезка. Края окошка задают контур будущего углубления. Выборку можно делать фрезером, дрелью или стамеской, не боясь повредить древесину за пределами матрицы.

Приспособление помогает быстро осуществлять врезку фурнитуры, но не всегда приносит выгоду. Покупать шаблон для одноразового применения дорого. Инструмент больше подходит для мастеров, часто занимающихся врезкой петель и замков. При желании и умении работать с деревом, кондуктор можно изготовить самостоятельно. Надо только найти точный чертёж, по нему выпилить детали и собрать их в единую конструкцию.

Порядок проведения работ по врезке дверных петель с применением данного устройства.

Устанавливаем горизонтально дверное полотно на ребро.

Совет. Для того чтобы дверь не падала я вставляю её в самодельные подставки, которые сделал заранее из обрезков дверной МДФ коробки и кусочков OSB.

Подставку можно ещё сделать из обрезка столешницы (38 мм).

Прикрепляем шаблон к двери с помощью двух струбцин.

Совет. Для того чтобы не поцарапать дверь, надо между струбциной и дверным полотном установить прокладки из резины или ДВП.

Важно!

Ещё обязательно надо проложить кусочек ДВП (2-2,5 мм) или фрагмент линейки между ограничением шаблона и дверью.

Эта прокладка даёт нам в будущем зазор между дверью и верхней/нижней поперечной дверной коробки.

При переносе шаблона на стойку лутки прокладка убирается (смотрите внимательно в самом конце видео)!

https://youtube.com/watch?v=ilOjC5BiZA0%26feature

Обратите внимание, передвижение шаблона я ограничиваю с помощью двух реек. Рейка для упора 50×20×580 мм — ею верхнею петлю Рейка для ограничения 30×10×1500 мм — ею нижнею петлю

Эта рейка крепится к первой с помощью двух шурупов 25×3,5 мм.

Совет. Чтобы каждый раз не перестраиваться, я сначала врезаю все верхние, а потом все нижние — так быстрее.

В принципе, можно врезать петли более простым способом. С помощью данного шаблона врезать только на дверях, а на коробку просто перенести разметку и врезать фрезером, используя его же упор, который идёт в комплекте.

Я так тоже практикую, если надо собрать, допустим, два дверных блока, но если больше, то только с шаблоном.

Совет. Для того чтобы точно выставить глубину фрезеровки, я между столом фрезера и деревянной основы ложу одну половинку (карту) навеса.

После прогона фрезером получаем углубление под петлю. В углах я стамеской зачищаю углы.

В этой работе на первый взгляд кажется, что много мороки, но поверьте моему небольшому опыту, что это не так. С помощью этого устройства я за неделю навесил не напрегаясь 25 дверных блоков. По этой теме заканчиваю и буду готовится к написанию следующей, поэтому подписывайтесь на новые статьи. Планов громадьё, осталось за малым — найти время для осуществления задуманного.

Если хотите больше узнать о дверях, то переходите на страницу «Все статьи» и там вы найдёте много полезного для себя. С уважением Филиппов Юрий. Продолжение уже скоро.

Установка петель при помощи шаблона

Шаблон для врезки дверных петель подходит как для обычных, так и для скрытых петель. Необходимый инструмент и инструкция по использованию устройства абсолютно одинаковы.

Инструменты, необходимые для проведения врезки

Итак, для установки петли на дверь необходимо подготовить:

приобретенный или изготовленный самостоятельно шаблон;
фрезер. При отсутствии фрезера выемку можно производить обычной стамеской. Однако это приведет к увеличению времени, необходимого для врезки петли;
дрель;

Станок для облегчения работы по врезке дверных петель и замков

шуруповерт или отвертку. При наличии шуруповерта облегчается процесс фиксации петли на дверном полотне или косяке;
мягкую кисточку. Инструмент предназначен для удаления скопившейся в процессе работе стружки. Данную операцию рекомендуется проводить регулярно, так как это способствует увеличению точности при выполнении работы;
стамеску;
рулетку;
сами петли. Для дверного полотна высотой не более 2 м достаточно 2-х петель. Крепежные элементы находятся в комплекте петли.

Комплектность дверной петли при покупке

Для установки мебельных петель потребуется специальная насадка на фрезер, способная вырезать круглые отверстия.

Инструкция по врезке

Прежде чем приступать к врезке дверных петель, необходимо определить, какое расстояние петель на двери является наиболее оптимальным:

от краев дверного полотна требуется отступить как минимум 20 см;
если в размеченной области попадаются какие-либо погрешности целостности дверного полотна, то петли можно сдвинуть на 2-3 см в разные стороны.

Врезка петель производится по следующей схеме:

дверное полотно фиксируется на полу с помощью специальных зажимов или иных подсобных устройств. Если производится замена петель, то дверь предварительно снимается. Фиксация дверного полотна способствует точности проведения дальнейших работ;
на торцевой части дверного полотна производится разметка места будущего расположения петель с учетом требований, изложенных выше;

Обозначение мест для установки петель на дверном полотне

к месту установки петли крепится шаблон для разметки петель. Отверстие между ограничительными накладками должно соответствовать габаритам устанавливаемой петли;

Габариты петли, которые должны быть перенесены на шаблон

при помощи фрезера снимается основной слой дверного полотна. При работе фрезерный станок должен располагаться строго вертикально дверному полотну. Любые перекосы приведет к ошибкам при выполнении установки;

Обустройство ниши для дверной петли

При выемке дерева следует учесть толщину петли и фиксирующего стержня. Если сделать минимальный паз для петли, то это приведет к ограничению работоспособности фурнитуры. При слишком большом углублении петля будет ослаблена и не сможет надежно удерживать дверное полотно.

снятая стружка удаляется кисточкой для проведения следующих этапов работ;
петля примеряется на подготовленное место. Обнаруженные недостатки работы фрезера удаляются стамеской. Петля должна аккуратно и точно войти в подготовленную для нее нишу. Любые недостатки могут привести к неработоспособности фурнитуры;

Доработка ниши для петли стамеской

на следующем этапе производится разметка мест нахождения крепежных болтов. Для этого петля приставляется к предназначенному месту и с помощью карандаша (маркера) отмечаются необходимые области. Для врезки скрытых петель отверстия для креплений размечаются после простого приставления петли снаружи к полотну. Иным способом провести разметку не получится;
отверстия для болтов просверливаются. Предварительное сверление упрощает дальнейшую установку и снижает возможность образования сколов и трещин на дверном полотне;

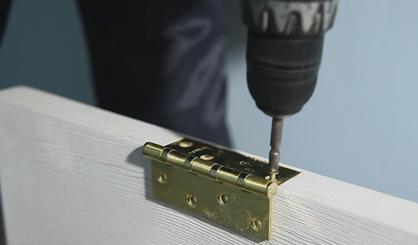

петля фиксируется шуруповертом или обычной отверткой, подходящей по размеру.

Закрепление дверной петли на полотне

Аналогичным образом производится установка второй части петли на дверном косяке.

Весь процесс установки дверных петель при помощи специального шаблона представлен на видео.

” alt=””>

Шаблон, предназначенный для установки дверных петель, способен в несколько раз упростить проведение работы и снизить количество возможных ошибок, которые могут привести к необходимости замены дверного полотна. Устройство можно приобрести в магазине, что наиболее предпочтительно для профессионалов, выполняющих врезку петель ежедневно или сделать самостоятельно.

ля самостоятельного изготовления шаблона потребуется 2-3 часа свободного времени и небольшое количество материалов. При минимальных затратах можно сделать для себя приспособление, которое не раз пригодится при ремонтных работах.

Установка петель при помощи фрезера и шаблона

Процесс установки петель при помощи шаблона и фрезерного станка происходит следующим образом:

подготавливается оборудование: фреза, стамеска, дрель, шуруповерт. Какая фреза для врезки петель потребуется? Целесообразнее всего использовать фрезу наиболее подходящую по размеру устанавливаемой петли. Если фреза будет намного меньше габаритов петли, то делать выемку придется в несколько заходов, что способствует возникновению неровностей. Фреза большего размера не используется. Помимо длины и ширины фрезы необходимо настроить и глубину врезки, которая равняется толщине самой петли;

Размеры петли, которые требуется учесть при выборе фрезы

дверь устанавливается на постамент и фиксируется. Надежная установка дверного полотна будет способствовать максимальной точности в проведении работы;
производится разметка области для установки петель. Если высота двери не превышает 2 м, то достаточно установить 2 петли, каждая из которых будет располагаться на удалении 20 см от верхней и нижней частей полотна. При необходимости дополнительная петля устанавливается посередине;

Определение мест для установки петель

на торец дверного полотна устанавливается подготовленный шаблон. Как это правильно сделать описано выше;
начинается фрезерование двери;

Работа фрезерным станком для установки дверной петли

При работе фрезерным станком требуется соблюдать технику безопасности. Устройство средней мощности выдает большую скорость вращения, что может способствовать получению повреждений.

производится примерка петли к полученной выемке. Все неровности поверхности, а при необходимости и размеры, выравниваются стамеской;
после подготовки ниши для петли можно переходить непосредственно к креплению фурнитуры. Для этого на первой стадии необходимо разметить места расположения будущих крепежных элементов;
обозначенные места предварительно просверливаются, что помогает избежать деформации дверного полотна при креплении петель;
петли устанавливаются и надежно фиксируются болтами. В большинстве случаев необходимые крепежи входят в состав комплекта дверной петли;

Крепление фурнитуры к дверному полотну

таким же способом происходит установка второй части дверной петли на дверном косяке.

Установка второй части дверной петли

Как использовать шаблон и фрезерный станок для врезки петель можно узнать, посмотрев видео.

” alt=””>

Установкой петель с использованием шаблона и фрезерного станка могут заниматься даже начинающие, не опытные мастера. Главное при работе – четко соблюдать все правила безопасности и внимательно производить требуемые замеры и настройки.

Как правильно выбрать ручной фрезер

Выбирая фрезер, который планируется использовать для врезки замков и петель, а также устройство любого другого назначения, необходимо обращать внимание на следующие параметры такого оборудования. Мощность устройства

Мощность устройства

Для выполнения не слишком интенсивных и не слишком сложных работ в условиях домашней мастерской вполне подойдут фрезеры невысокой и средней мощности, которые можно использовать в том числе для врезки дверных замков. Более мощные устройства, которые применяются преимущественно в профессиональной сфере, хотя и способны справляться с более сложными задачами, не могут обеспечить высокую скорость вращения используемого инструмента. Кроме того, с повышением мощности значительно увеличивается и вес подобных электроинструментов.

Возможность регулировать скорость вращения инструмента

Наличие такой функции позволяет оптимально подбирать режимы для каждой из выполняемых фрезером технологической операции. Из ручных фрезеров, обладающих такой опцией, лучше выбирать модели, переключатель скоростей которых защищен от внешних механических воздействий, загрязнения древесной пылью и опилками. Кроме того, лучше отдавать предпочтение моделям с переключателями, работающими по дискретному принципу.

Величина вылета рабочей части инструмента над торцом зажимного патрона

Следует иметь в виду, что наиболее важным параметром является величина реального вылета, а не максимальная длина хода инструмента, которая указывается в маркировке каждой модели.

Удобство использования фрезера

Для оценки этого параметра следует учесть сразу несколько характеристик устройства, таких как вес фрезера, его функциональные возможности, удобство расположения органов управления оборудованием, длина электрического шнура. От того, насколько удобно пользоваться ручным фрезером, зависит не только комфорт пользователя, но и качество выполняемой обработки.

Качество обзора рабочей зоны

Этот параметр обеспечивается не только конструктивными особенностями фрезера, но и наличием в его оснащении специальной подсветки.

Комплектация фрезерной установки

От данной характеристики во многом зависят функциональность и удобство использования оборудования. Именно поэтому, приобретая любой фрезер (в том числе для врезки петель), останавливайте свой выбор на моделях, укомплектованных различными держателями, дополнительными насадками и другими элементами.

Выбирая фрезер, необходимо не только подержать такое устройство в руках, но и обязательно включить его. Так вы сможете оценить, насколько свободно и легко перемещается рабочая головка оборудования, протестировать подвижные элементы фрезера на наличие в них люфта и перекосов, определить уровень шума, издаваемого устройством в процессе работы.

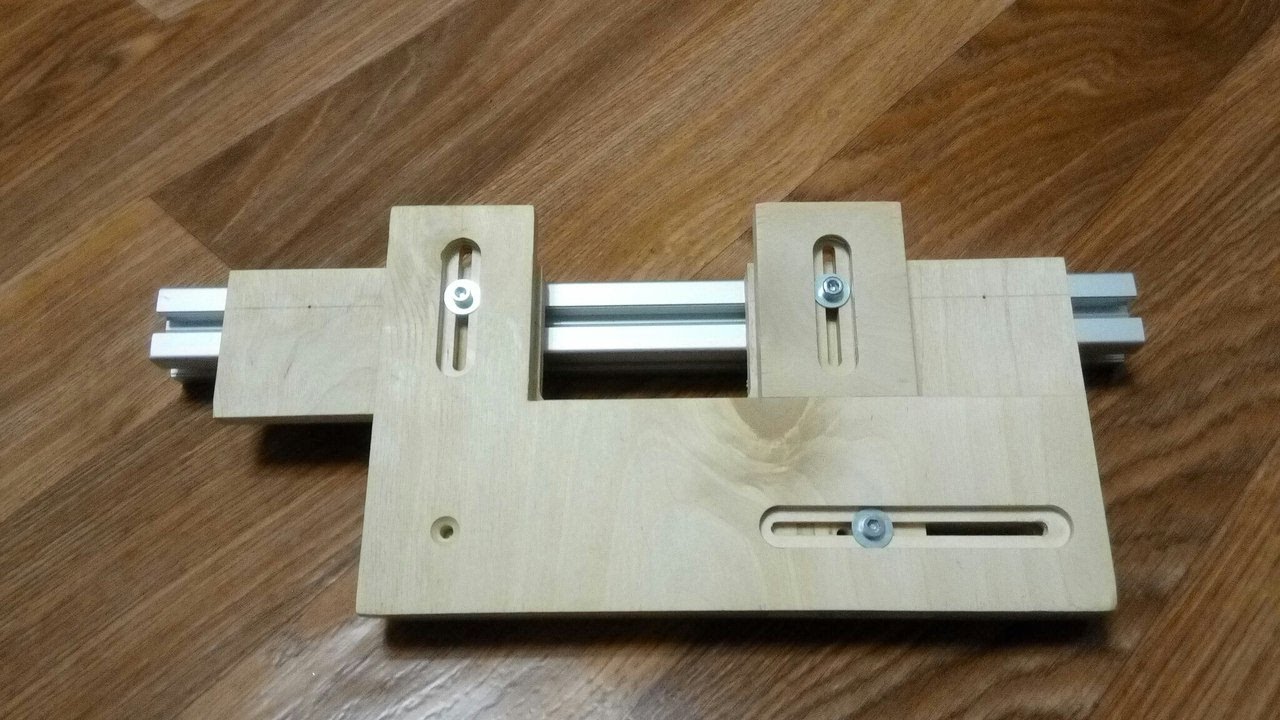

Самостоятельное изготовление шаблона

Изготовление шаблона для мебельных петель своими руками происходит по четкому плану

Важно соблюдать последовательность этапов. Если соблюдать все правила, то в процессе не возникнет никаких трудностей

Этапы разработки шаблона для петель:

Выбор и подготовка материалов;
Приготовление необходимых инструментов;
Разработка деталей шаблона;
Окончательная сборка всех элементов.

Бумажный шаблон для скачивания

Для самостоятельного создания шаблона нужно распечатать образец.
По его размерам сделать заготовку из твердого материала, пластика или дерева
Закрепите бумажный шаблон на заготовке

Вот что должно получиться

Для создания заготовки потребуется взять дрель, фрезер, молоток, лобзик. Также потребуются инструменты для прорисовки разметки. Для начала необходимо сделать основание. Оптимальные размеры – 19х38 см. В центре следует проработать отверстие размером 13,5х7 см. Края должны быть гладкими. В этом поможет фрезер.

На заготовке требуется разместить болты

При этом важно соблюдать симметрию относительно ширины основания. Болты нужно заглубить в конструкцию, чтобы они не мешали при дальнейших манипуляциях

Отверстие делают шире, чем соединительный элементы и дополнительно вбивают, используя молоток.

Необходимо отступить 7 мм от отверстий 13,5х7 см и сделать небольшие выемки. Вокруг элемента с размерами 37,5х7 см делают с одном стороны выемки на расстоянии 30 см друг от друга.

Самодельный шаблон требует держателя размером 2х5 см и длиной 5,8 см. На одну из сторон потребуется установить ограничитель, который имеет вид небольшого бруска. Этот элемент не позволит сместиться расстоянию при монтаже фасада.

Затем проводится крепление всех частей шаблона. Под болты и гайки устанавливают шайбы. Этот элемент увеличивает долговечность шаблона. Процесс изготовления не требует специальных навыков и знаний. Достаточно детально ознакомиться со схемой разработки шаблона.

Выбор материалов для работы

Для шаблона можно использовать фанеру, ДСП или МДФ. Более прочные конструкции выполняются из оргстекла и металла. Для одного шаблона можно взять несколько материалов. Так для основания можно взять ДСП, а направляющие выполнить из более прочного материала. Проще работать с деревом, так как оно лучше поддается обработке, чем стекло и металл.

Необходимые соединительные элементы:

Болты. Потребуется 6 штук с толщиной 6 мм и длиной 30 мм. Чтобы зафиксировать соединительный элемент, нужно иметь ключ на 10.
Гайки. Нужно 6 штук. Главное требование к элементу – удобная регулировка. Чаще всего применяют барашковые гайки.
Шайбы. Их диаметр должен составлять 6 мм.
Саморезы. Их подбирают в зависимости от толщины остальных соединительных деталей.

Как установить замок с помощью шаблона?

Установка замка с использованием шаблона происходит по аналогичной схеме, только углубление в торце двери делают большего размера. Процесс состоит из следующих шагов:

Створку надёжно фиксируют на полу боковым торцом вверх. Карандашом наносят разметку будущей врезки. Корпус замка прикладывают к торцу двери и обрисовывают его.
По разметке выставляют шаблон. Регулируют совпадение границ матрицы с нарисованными линиями.
Выборку древесины осуществляют фрезером. При отсутствии инструмента дрелью высверливают отверстия, а оставшиеся перемычки вырубают стамеской. Глубина выборки должна соответствовать длине корпуса замка.
Шаблон снимают с двери. Замок прикладывают к лицевой части створки, отмечают отверстия для ручки и замочной скважины. Перьевыми свёрлами проделывают отверстия. Замок вставляют в вырезанное углубление, фиксируют саморезами.
Створку навешивают петлями на коробку. В закрытом состоянии отмечают место расположения ответной планки. К лудке фиксируют шаблон, регулируют по разметке окошко, выбирают углубление фрезером или стамеской.
Завершается врезка креплением саморезами ответной планки, проверкой работоспособности замка.

Самодельное приспособление для врезки фурнитуры можно собрать по индивидуальным размерам, придумать свою удобную конструкцию, усовершенствовать зажимы.

Какими инструментами вырезают отверстия под петли?

В основном, специалисты строительных и монтажных работ применяют для врезки дверных петель специальный станок – фрезер. В отдельных случаях применяются подручные материалы

Однако важно понимать, что от качества изготовленных углублений для петель фрезером зависит дальнейшие эксплуатационные способности двери, её перекос и респектабельный вид. Потому не стоит довериться ручной обработки углубления под петли, а использовать фрезер

Что касается инструментов для изготовления шаблона самостоятельно, чаще на дому, то тут довольно большой перечень:

Фанерный лист (желательно поплотнее, т.е. толще).
Рейка 150 см по длине.
Деревянный брус.
Доска.
Дрель + шурупы, болты и другие крепёжные элементы.
Электрический лобзик.
Струбцина + ручной фрез для врезки.

Из фанеры мы будем вырезать при помощи лобзика необходимую деталь (желательно заранее подготовить чертежи, и наметить план будущих работ). Кстати о плане и пошаговой инструкции, о ней в подробностях поговорим ниже в заключении статьи.

Почти все остальные элементы из перечня инструментов будут использованы для крепежа конструкции на стадии создания либо уже в процессе использования. А непосредственно с помощью приспособления для врезки дверных петель будет происходить монтаж углубления и последующая установка двери в дверной проём.

Принцип использования инструмента

Рассмотрим, как правильно работать с шаблоном для установки петель. На самом деле ничего сложного нет, так как принцип выполнения работ очевиден даже для неопытного домашнего мастера. Для начала нужно определиться с формой и размером инструмента. Для этого нужно сверить параметры имеющейся в наличии фурнитуры и самого приспособления.

Первым делом отметьте положение петель на коробе и дверном полотне. После этого приложите шаблон к изделию и закрепите его на месте. Выполнив срез материала, осуществляется врезка дверных петель фрезером

Возьмите во внимание, что для врезных карточных петель достаточно будет снять небольшой слой материала с соответствующих деталей конструкции. Для скрытых моделей понадобится глубокая выемка

Соответственно и тип шаблона применяется другой.

Если нужно установить замок, можно использовать подходящий шаблон для врезки обычных петель фрезером или же подобрать специальную модель для этого типа работ. Задача будет заключаться в том, чтобы углубить с торца полотна пластину с местом выхода для фалевого язычка и ригелей, то есть сам запорный механизм, а также ответную пластину с противоположной стороны на коробе. Для удобства работы можно использовать разные насадки на ручном фрезере.

Перед врезкой необходимо отметить положение петель и закрепить шаблон

Особенности составления чертежа

Сделать шаблон можно самостоятельно, если иметь чертеж будущей конструкции. Чтобы разработать эскиз, нужно знать, с каких элементов состоит шаблон.

Конструкционные детали шаблона:

Основание. На нем располагаются отверстия для сверления. Эта часть конструкции шаблона для установки мебельных петель является ключевой.
Держатель. К функциям элемента относится ограничение. Деталь закрепляется на дверном полотне, тем самым, исключая сдвиги и деформации.
Соединительные детали. Эти элементы помогают подстроить шаблон под конкретные . Количество соединительных элементов зависит от сложности конструкций и функций, которые на нее возложены. Примитивный шаблон имеет всего 3 такие детали.

Определить количество необходимых материалов можно, если точно определиться с размерами шаблона. Можно сделать конструкцию более сложной. К функциональности шаблона можно добавить установку дверных замков.

Что это за приспособление?

Суть этого нехитрого приспособления проста. Оно имеет форму, требуемую для врезки фурнитуры в корпус двери. Это относится к таким врезным деталям конструкций, как петли и замки. При помощи этого приспособления удается сделать углубления в корпусе полотна без проблем.

Чтобы вставить петлю или замок один раз нет необходимости покупать специальный шаблон и фрезер для врезки замков. Потому что она не окупится. Если вы сомневаетесь в своих возможностях по установке врезных деталей, обратитесь к мастерам.

Если вы сами занимаетесь установкой дверей, то вам такой инструмент явно послужит хорошую службу. Можно не приобретать в магазине заводское изделие, а изготовить его самостоятельно. Так вы сэкономите средства и получите полностью идентичное изделие.
