Строительный подъемник своими руками: как поднять на крышу груз

Домкрат домашней сборки

Наиболее экономным вариантом бытового подъёмного механизма является агрегат двухстоечной конструкции, оснащённой электрическим, электрогидравлическим или гидравлическим приводом. В подъёмнике с первым типом привода в стойках размещаются резьбовые валы с перемещающейся несущей гайкой, закреплённой на подъёмной стальной лапе. Существуют другие модели винтовой конструкции, в составе которых содержится 1, 3, 4 стойки.

Более подробную информацию о том, как сделать домкрат своими руками, вы сможете прочитать в материале нашего эксперта.

Хотите узнать, как выбрать ромбический автомобильный винтовой домкрат? Читайте об этом в статье нашего специалиста.

Чтобы собрать дешёвое, но производительное устройство для собственного пользования, необходимо понять принцип действия прибора заводского изготовления. Изготовить подъёмник автомобильный для гаража своими руками можно из следующих компонентов:

3 стальных уголка 750×750×8 мм;
редуктор червячный;
стальная плита толщиной 10 мм;
2 цепи с крупными тонкими звеньями из проволоки диаметром 30 мм;
крюк;
трос толщиной 5 мм;
две шпонки «звёздочка».

При выборе составляющих элементов следует учесть, что минимальная грузоподъёмность агрегата с передаточным показателем 60 кг должна быть 300 кг.

Подъемник в гараж своими руками

Для использования в гараже возможно изготовить комплект для подъема авто своими руками. Понадобятся необходимые компоненты, инструмент и слесарные навыки.

Самодельный подъемник изготавливается с применением следующих деталей:

Стальные уголки размером 8х8х1 см, для изготовления устойчивой конструкции.
Редуктор червячного типа. Новое изделие может стоить дорого, обычно подбирается на разборах или снимается с нерабочего механизма

Необходимо обратить внимание на грузоподъемность, показатель начинается от 350 кг, показатель передаточной силы – 60 кг.
Плита из стали, минимальной толщиной 1 см, изымается со старого оборудования.
Комплект болтов, крепежный крюк, шпонки формой звездочки.
Несколько железных цепей с диаметром звеньев от 2 см. Слабые цепи не выдержат нагрузку, следует обратить внимание на качество изделия, некоторые материалы могут растягиваться при процессе работы.
Стальной трос, толщиной 5 мм.

Сборка и установка узлов происходит в обязательной последовательности, следуя предлагаемой инструкции. Крепление стальных уголков происходит на стенах, противоположным расположением от капота машины. Поверх уголков для подъемника, своими руками устанавливается стальная плита. Соединение производится подготовленными болтами. Далее необходимо установить червячный редуктор, зафиксировав шпонкой на приводном вале. Шпонка меньшего диаметра устанавливается на выходном вале редуктора.

Подъемник цепной своими руками

В плите проделываются отверстия, подходящие диаметру цепи, после этого происходит монтаж цепного механизма

Важно уделить внимание безопасности, в раме изготавливаются отверстия через определенное расстояние, ими вставляется стопорный механизм

Особенности эксплуатации такого подъемника

Использование при работе агрегата червячного типа подходит для подъема двигателя автомобиля или несущих частей. Порядок применения автоподъемника, изготовленного своими руками прост, необходимо следовать следующим действиям:

Демонтировать крепления двигателя, болты, гайки.
После происходит подвод петель из стального троса, сцепление конструкции.
Вращение приводного вала производится путем перебора цепи, небольшими усилиями можно медленно приподнимать деталь до нужного положения.

Подъемник в гараж червячного типа

После подъема, необходимо удалить автомобиль из зоны проводимых работ, подставив под двигатель стол. Подставку или стол возможно изготовить своими руками, конструкция должна быть прочной, выдерживать большие нагрузки. Удобным при использовании является стол на колесах, который позволяет перемещать деталь в необходимых направлениях.

Если автомобиль слишком большой

Ремонт крупных автомобилей не редкость, размер колес и высота клиренса могут не дать поднять необходимые части на нужную высоту. Процесс происходит с помощником, который оттягивает деталь на заранее подготовленный стол. Вращение редуктора происходит противоположной стороной к установленному элементу.

Автоподъемник для больших автомобилей

Такие ситуации приводят к мыслям об улучшении и модернизации автомобильного подъемника для гаража своими руками. Возможно изготовить подвижную конструкцию, которая будет давать возможность двигать поднимаемую часть на необходимые расстояния. Возможно изготовить агрегатную установку с электродвигателем на понижающем редукторе, при этом случае может получиться настоящий кран для подъема крупногабаритных механизмов.

Что вам понадобится?

Если вы приняли решение сделать подъемник для своего автомобиля самостоятельно, то в первую очередь вам понадобится механизм привода и стопор. Данные элементы конструкции можно найти в специализированных магазинах, продающих подобную технику, или на предприятиях, которые отказываются от старых, но рабочих станков.

Если вы решили сделать подъемник ножничного типа, то вам следует подобрать два гидроцилиндра соответствующей мощности и длины. Автолифты такого типа очень сложно оснастить надежной и безопасной стопорной системой. В остальном их изготовление проходит легче, чем создание подъемников альтернативных конструкций.

Стоит отметить, что установить стопоры на платформенные или вилочные автоподъемники гораздо проще, чем на автолифты ножничного типа. Для этого достаточно косой стальной планки и фиксатора с толщиной 2-3 сантиметра. Приступая к изготовлению или эксплуатации самодельного подъемного механизма, помните, что вы полагаетесь на надежность созданной своими руками конструкции, поэтому тщательно проверяйте работоспособность и целостность всех ее частей!

Как сделать автоподъёмник своими руками: пошаговая инструкция
Принцип работы
Типы автоподъёмников
Подъёмник для гаража своими руками
Материалы для работы
Пошаговая инструкция
Установка
Правильная эксплуатация
Схема автоподъемника

Для осмотра или ремонта низа автомобиля иногда необходим подъёмник. Конечно, можно обратиться на станцию техобслуживания, но умельцы, которые сами ремонтируют свою машину, могут сделать себе в гараж подъёмный механизм. Узнаем принципы работы подъёмников и их конструктивные особенности, а также как самостоятельно изготовить подъёмник и правильно его эксплуатировать.

Подъёмник для гаража своими руками

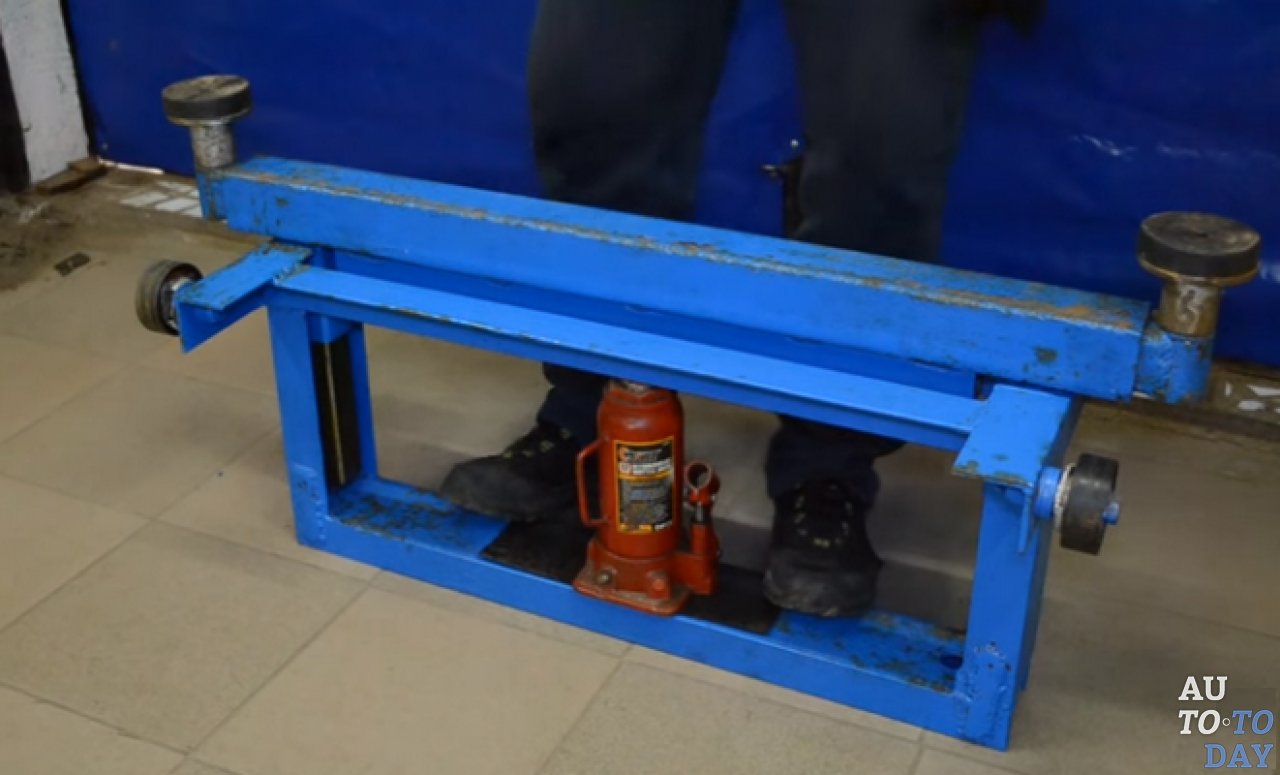

Для своего гаража можно самим сделать ямный подъёмник, которым будет удобно пользоваться

Такой подъёмник имеет безопасную конструкцию, что немаловажно для самоделок, а также прост в эксплуатации

Высота нашей самодельной конструкции будет зависеть от используемого гидравлического домкрата, который будет поднимать верхнюю часть, а длина — от ширины ямы в гараже. Каретка подъёмника будет высотой 35 см и шириной 80 см для ямы соответствующих размеров.

Она будет оборудована роликами, которые располагаются по ширине ямы и будут передвигать всю эту конструкцию по длине ямы. При изготовлении и установке подъёмника следует учитывать, что края ямы гаража должны быть отделаны уголками, по которым будут ходить ролики.

Поэтому выбранные ролики должны выдерживать большой вес и свободно передвигаться по уголкам, установленным по длине ямы.

Материалы для работы

Для того чтобы изготовить конструкцию для подъёма машины, следует запастись такими материалами:

швеллер 100 мм — 1,5 м;
уголок 63 мм — 2,5 м;
уголок 50 мм — 2,5 м;
труба стальная квадратная 40 мм — 0,6 м;
труба стальная квадратная 50 мм — 0,5 м;

Пошаговая инструкция

Для изготовления подъёмника следует выполнить следующие шаги:

Вырезать из швеллера 100 мм основу конструкции (80 см низа и 2 куска по 35 см для боков). Сначала их прихватить, а затем сварить

При этом важно следить за устойчивостью конструкции и плотно подгонять детали одна под другую.
Из уголка 63 мм вырезать по ширине 35 см 2 боковые детали для каретки подъёмника. Также прихватить и сварить по бокам вверху полученной основы конструкции из швеллера

В месте вылета направляющих в уголке вырезать квадрат со стороной чуть менее 50 мм.
К бокам каретки из швеллера 100 мм к вырезанному квадрату приварить направляющие из квадрата 50 мм, в которые будет вставляться выдвижная верхняя часть своими двумя направляющими из квадрата 40 мм.
Вырезать из профиля 50 мм (по длине 80 см) 2 куска и приварить в верхней части каретки к боковым уголкам, оставляя между ними место для верхней части, выдвигаемой домкратом.
Установить ролики к боковым верхним уголкам 63 мм. На каждом боку установить по 2 ролика, расстояние между которыми — примерно 28 см. Ролики должны чётко попасть в уголки по сторонам ямы.
Сделать верхнюю выдвижную часть подъёмника. Для этого надо отрезать и сварить вместе 2 одинаковых уголка 63 мм длиной по 90 см, сделав из них полую квадратную трубу. Затем приварить к сваренным вместе уголкам, не доходя до их концов, 2 направляющие из квадрата 40 мм длиной 30 см. Направляющие вместе с промежутком с ними должны занять чуть менее 80 см. Приварить к сваренным уголкам между направляющими усилитель из квадрата 40 мм. Верхняя выдвижная часть должна плотно входить и выходить из направляющих основы.

Видео: изготовление автоподъёмника своими руками

Установка

Если вы учли все важные моменты соотношений ширины ямы, высоты домкрата и размеров самой конструкции, то нижняя часть швеллера должна свободно опуститься в яму, а ролики на верхней части — расположиться по ширине ямы и передвигаться по уголкам, установленным по её длине.

На нижнюю часть из швеллера посередине устанавливается гидравлический домкрат, который в случае необходимости запускается в действие и поднимает верхнюю выдвижную часть, поднимающую автомобиль. Там же можно хранить специальные насадки на лапы, используемые как удлинители.

Правильная эксплуатация

При использовании подъёмника обычно делают следующее:

Направляющие следует смазать, например, солидолом для лучшего выдвижения из подъёмника. За состоянием смазки всегда нужно следить и подновлять её по необходимости.
Лапу выдвинуть на нужное расстояние и в неё вставить выточенную лапу с нужными удлинителями.
Поднимаемый автомобиль должен быть зафиксирован на ручной тормоз — убедитесь в этом.
Домкрат нужно закрутить и сделать подъём на нужную высоту.
Заходить под автомобиль допустимо только после остановки работы подъёмника.
Запрещено совать голову или конечности между боковинами подъёмника.
Нельзя класть руки или пальцы возле роликов.

Лучшие модели

Одним из лучших электромеханических устройств является ПЛД-3, который выпускает Псковский завод автоспецоборудования. Подъем автомобиля происходит посредством поддомкратной площадки. Каретка с закрепленными на ней балками поворота двигается на ползунах.

Грузоподъемность составляет 3,3 тонны. Устройство имеет многоуровневую систему безопасности. Агрегат монтируют на основание, которое бетонируют в пол. Размеры агрегата: 3520х1500х2900 мм.

Двухстоечный электромеханический подъемник ПЛД-5 выполняет подъем автомобилей. Привод осуществляется от редуктора.

Технические характеристики:

Грузоподъемность 5 т.
Мощность 4,4 кВт.
Габариты: длина 3696 мм, ширина 1500 мм, высота 2910 мм.

Двухстоечный электромеханический подъемник ПП-3 имеет грузоподъемность 3 т, предназначен для подъема газелей. Монтируют на полу с допустимым давлением 10 кг/см². Комплектуется подхватами и страховочными стойками.

Технические характеристики:

Размеры: 3150х1170х1350 мм.
Мощность 3,8 кВт.
Грузоподъемность 3 т.

Выбор наиболее подходящей конструкции

Перед изготовлением автомобильного автоподъемника выбирают наиболее подходящую конструкцию.

Для легкового авто

Часто для работы с легковыми автомобилями выбирают одностоечные модели. К достоинствам таких автоподъемников относят:

простоту эксплуатации;
компактность, благодаря которой оборудование не занимает много места в гараже;
современную систему смазки, которая не нуждается в постоянном обслуживании;
надежную защиту, направленную на предотвращение опрокидывания авто во время ремонта.

Также для ремонта легковых авто используют оборудование ножничного типа. С его помощью автомеханик сможет быстро поднять или опустить транспортное средство на нужную высоту.

Для грузовой машины

Главной особенностью любого грузового автомобиля является его размер и вес. Из-за нестандартных габаритов и большой массы поднять такие авто могут не все подъемники.

Для ремонта такого транспорта пользуются грузовыми устройствами, отличающимися высокой грузоподъемностью. Они могут быть подкатными, стационарными и платформенными. Их используют только в СТО, которые специализируются на ремонте тракторов или грузовиков.

Выбираем конструкцию

Итак, вы решили положиться на свои умелые руки и сделать самодельный подъемник в гараж, а не приобретать его в магазине спецтехники. Это понятное желание: стоимость такого оборудования может быть не сильно меньше стоимости вашего автомобиля, при этом использоваться оно будет редко (только если вы не собираетесь открывать СТО в гараже).

Идея возникла, желание тоже, теперь пора выбрать конструкцию создаваемого устройства

Для этого стоит обратить внимание на подъемники заводского производства, представленные на рынке спецоборудования, «подсмотреть» их устройство и представить, сможете ли вы сделать что-то подобное

Скорее всего, первым на глаза вам попадется двухстоечный подъемник, который можно найти практически в каждой автомастерской. Данный тип устройств может быть оснащен электромеханическим либо электрогидравлическим приводом.

В первом случае внутри каждой стойки расположен резьбовой вал, вращаемый электродвигателем с редуктором. На резьбовом валу расположена несущая гайка, которая перемещается вдоль него и соответственно поднимает-опускает «лапы», на которых держится автомобиль.

В двухстоечном электрогидравлическом подъемнике вал заменяется гидравлическим приводом, давление в котором создается электродвигателем.

Существуют иные варианты схожей конструкции, но с одной, тремя или четырьмя стойками.

Еще один тип подъемника – ножничный, где платформа с системой рычагов (которые называются «ножницами») поднимается и опускается с помощью гидравлических приводов, приводимых в действие электрическими моторами.

Создавая подобные конструкции, можно столкнуться с множеством вопросов и проблем, требующих решения. Прежде всего, это безопасность работы – никто не желает, чтобы в один не слишком удачный день получить тяжелую травму или увечье из-за сломавшегося подъемника.

Потому следует выбирать материалы и конструкцию устройства так, чтобы он выдерживал массу автомобиля, при этом с солидным запасом.

Стоит также озаботиться изготовлением стопорных механизмов, позволяющих удерживать автомобиль на месте при нештатных ситуациях с подъемником.

А чтобы не допускать последние – необходимо регулярно их осматривать: для электромеханического привода нужна проверка износа резьбового вала и несущей гайки, для электрогидравлического требуется проверять целостность шлангов и цилиндров.

И основная проблема, с которой сталкиваются желающие сделать двухстоечный или ножничный автоподъемник своими руками – сложность изготовления и дороговизна деталей. В домашних условиях длинный резьбовой вал создать практически невозможно, подбор цилиндров и гидравлических шлангов – дело сложное, и дешевизной они не отличаются.

Но есть более простой и приспособленный для изготовления в гаражных условиях вариант автоподъемника, переворачивающий автомобиль на бок на угол 45°-60° и называемый опрокидывателем. Давайте подробнее остановимся на нем и посмотрим, из чего и как его можно сделать.

1 Как мы упрощаем подъем грузов?

Грузовой полиспаст – это система, которая состоит из канатов и блоков, благодаря которой можно выиграть в эффектной силе при потере в длине. Принцип очень простой. В длине мы проигрываем именно столько, во сколько раз оказался выигрыш в силе. За счёт этого золотому правилу механики можно приподнимать грузы большой массы, не прилагая при этом немалых усилий. Что как правило не очень критично. Приведем пример. Вот вы выиграли в силе в 8 раз, при этом вам потребуется вынуть веревку длиной в 8 метров, чтобы поднять объект на высоту 1 метр.

Использование подобных устройств для Вас обойдется доступнее, чем аренда крана для подъемных работ, более того, вы можете сами контролировать выигрыш в силе. У полиспаста имеется две противоположные стороны: одна из них неподвижная, которая фиксируется на опоре, а остальная – подвижная, которая цепляется на самом грузе. Выигрыш в силе выполняется благодаря подвижным блокам, которые закрепляются на подвижной стороне полиспаста. Неподвижная часть служит исключительно для перемены пути движения самой веревки.

Виды полиспастов выделяют по проблемы, четности и кратности. По проблемы есть обычные и трудные механизмы, а кратность означает умножение силы, другими словами, если кратность будет равна 4, то в теории вы выигрываете в силе в 4 раза. Также нечасто, но все таки применяется скоростной полиспаст, подобный вариант предоставляет выигрыш в скорости перемещения грузов при совсем небольшой скорости компонентов привода.

2 Простые и сложные полиспасты – разбираемся в их конструкции

Для начала поговорим о простых механизмах. Получить такое устройство можно, добавив блоки на груз и опору. Четный полиспаст – это устройство, в котором веревка прикрепляется к опоре. Если же требуется нечетный, то веревка устанавливается на подвижной точке поднимаемого предмета. Добавление блока увеличивает кратность прибора на два пункта.

Полиспаст простой и сложный

Так, чтобы вручную сделать полиспаст для обычной лебедки, кратность которого составляет 2, достаточно использовать только один подвижный блок, крепящийся к грузу. Веревка же при этом крепится на опоре. В результате мы будем иметь четный полиспаст с кратностью 2. Сложные полиспасты включают несколько простых механизмов. Естественно, такое устройство дает существенно больший выигрыш в силе, который можно рассчитать путем перемножения кратностей каждого из используемых полиспастов. При этом не стоит забывать о силе трения, из-за действия которой происходит небольшая потеря в мощности устройства.

Покупка или самостоятельное изготовление?

У человека, который столкнулся с необходимостью завести себе автолифт, есть несколько вариантов решения этой проблемы. Новые подъемники всех типов можно купить в магазине или приобрести подходящий пользованный аппарат «с рук». Есть и третий вариант – сделать самому.

На первый взгляд, изготовленный самостоятельно автолифт должен стоить намного дешевле нового, поскольку в его цену не заложена зарплата рабочего, который над ним работал. Но так кажется только на первый взгляд. Новые китайские автолифты обойдутся в 90-100 тысяч рублей, в то же время материалы для собственного подъемника буду стоить от 100 до 120 тысяч.

С другой стороны, бившие в употреблении автолифты от дорогих фирм, могут обойтись дороже, чем новые китайские подъемники. Таким образом, основным критерием подбора остается надежность механизма.

При самостоятельном изготовлении подъемника берется за основу разработанная кем-то схема нагрузок, на которую и приходиться полагаться при эксплуатации автолифта. Прежде чем принять решение покупать подъемник и сделать его самому, каждый должен ответить на вопрос, кому он доверяет больше: себе или рабочим завода и технологиям, которые создали тот или иной автолифт?

Видео: автоподъемник своими руками.

Надежность и безопасность

Кроме стоимости, есть еще два фактора, которые ставят под сомнение целесообразность изготовления подъемного механизма для авто своими руками – это надежность и безопасность. Вес даже небольшого авто нередко превышает одну тонну.

Автомобиль может упасть с подъемника по следующим причинам:

вес машины оказался больше, чем способен выдержать приводной или исполнительный механизм;
стопорное устройство оказалось неправильной конструкции;
стопорное устройство не выдержало нагрузки;
опоры подъемника недостаточно или неправильно закреплены.

Чтобы изготовить подъемник своими руками, приходится или брать готовую схему, надеясь, что ее автор тщательно просчитал прочность всех деталей, или выполнять эти расчеты самостоятельно. Такую работу может осилить только высококвалифицированный инженер, обычному автолюбителю она не под силу. Кроме того, необходимо просчитать, какую нагрузку сможет выдержать привод и тормозной механизм. Если любой из этих расчетов выполнен с ошибками, подъемник для авто превращается в смертельно опасную ловушку. Не менее важен и расчет основания этого механизма. Тут недостаточно просто залить толстый слой бетона, ведь необходимо предусмотреть крепления, расположенные в строго определенных местах.

Поиск деталей

Если вы все же решили своими руками построить подъемник для авто, и вас не пугает опасность этой самоделки, то подборку деталей начинайте с поиска приводного механизма и стопора. Эти детали можно найти в следующих местах:

магазинах, торгующих комплектующими для специальной техники;
предприятиях, имеющих на балансе старую строительную технику;
предприятиях, которые проводят обновление парка деревообрабатывающих или металлообрабатывающих станков;
пунктах приема черного и цветного металла.

Для ножничного подъемника вам понадобятся два гидроцилиндра подходящей мощности и длины, компрессор для них и гидравлические шланги. Ножничная схема проще всего в изготовлении, но в ней невозможно сделать надежный тормоз. Поэтому если лопнет шланг или протечет один из цилиндров, беды не избежать. Валы и электромоторы с редукторами, подходящие для платформенных или вилочных подъемников, проще всего найти там, где меняют старые станки на новые. Это обойдется гораздо дешевле, чем заказ червяков токарю. Да и стопор таких механизмов не отличается сложностью – косозубая планка с фиксатором, изготовленные из стали толщиной 1–2 см.

Вывод

Если вы все же решили рискнуть и сделать подъемник для авто своими руками, то прежде, чем выбрать какую-то схему и приступить к сборке, найдите тех, кто уже сделал такое устройство. Поглядите, как оно работает, убедитесь в его безопасности. Ведь вы рискуете не машиной, а своей жизнью. Если же в момент падения машины под ней вместе с вами окажется кто-то из членов семьи, то вы поставите и его жизнь под угрозу.

Подъёмник в гараж своими руками

Так как изделие будет крепиться на стенах, данное устройство предназначено для работы в гараже.

Необходимые компоненты

Для создания подъёмника потребуются следующие детали:

2-3 стальных уголка с размерами 7.5×7.5×0.8 см.
«Червячный» редуктор. Важный момент — его минимальная грузоподъёмность должна быть от 300 кг, а передаточный показатель — 60 кг.
Стальная плита толщиной 1 см. Если имеется в наличии старый станок, предназначенный для работы с металлом, её можно взять оттуда (особых проблем не возникнет, плиту можно достать своими руками, без посторонней помощи).
Несколько болтов.
2 штуки крепких железных цепей (не следует брать цепи с тонкими звеньями). Лучше всего подойдут изделия с диаметром около 2-3 см.
Крюк.
Пятимиллиметровый стальной трос.
2 шпонки разного диаметра, имеющих форму звёздочки (их можно достать своими руками из обычного мопеда).

Инструкция по сборке

Процесс сборки и установки подъёмника довольно прост:

Закрепить стальные уголки на противоположных стенах, чтобы капот машины располагался под ними.
На уголки будущего подъёмника установить стальную плиту и закрепить её с помощью 8 болтов «М8». Благодаря тому, что прямого соединения плиты с уголками не будет, её можно будет перемещать относительно двигателя.
Установить своими руками на плите «червячный» редуктор.
Зафиксировать шпонку большего диаметра на приводном вале редуктора.
В нужном месте на плите проделать отверстие, продеть через него цепь и сомкнуть её в кольцо.
Установить шпонку меньшего диаметра на выходном вале редуктора.
Проделать в плите подъёмника ещё 2 отверстия.
Продеть через отверстия вторую цепь. Один конец накинуть на меньшую шпонку, а на втором своими руками установить крюк.

На этом всё. Подъёмник, изготовленный своими руками, готов.

Использование такого подъёмника

Принцип эксплуатации также не отличается особой сложностью:

Обязательно удалить болты, скрепляющие двигатель и раму автомобиля.
Подвести под двигатель петли стального троса и набросить концы на крюк.
Начать перебор цепи. Постепенно движение перейдёт к приводному валу, который заставит двигаться грузовой и произойдёт натяжение тросов

Двигатель следует поднимать медленно и осторожно.
Достав двигатель с помощью подъёмника, остановить работу самодельного крана. Вес груза теперь будет надёжно удерживать редуктор.
Отодвинуть машину и поставить на её место прочный стол, способный выдержать большую нагрузку от двигателя.
