Монтаж предохранительного клапана

Не всегда срабатывает автоматика, и при выходе из строя термореле при достижении определённой температуры выключение может не произойти. В лучшем случае хозяин вовремя заметит, что вода в бойлере начинает клокотать, потихоньку закипая. При более плохом исходе, от избыточного давления лопается колба, и горячая вода заливает контакты, вызывая короткое замыкание. Итого — вышедшие из строя нагреватель и проводка.

Чтобы избежать этого, в систему монтируется предохранительный клапан. Устанавливают его в трубопровод с холодной водой перед самым бойлером. Срабатывание его происходит при давлении в 8 бар. Действует он так — если давление в бойлере ниже, чем в подводящей трубе с холодной водой, в него поступает вода. Как только давление выравнивается, происходит сработка клапана. При работе нагревателя в нештатном режиме, с давлением 8 бар и выше, происходит срабатывание малого клапана и слив избыточной жидкости. Следует позаботиться о её отводе, подсоединив к выводу клапана резиновую либо пластиковую трубочку соответствующего диаметра.

Для осуществление контроля за давлением, рекомендуется подсоединить к клапану манометр и с его помощью контролировать ситуацию.

Схема подключения к водопроводу

Ниже приведена принципиальная схема подключения бойлера к системе водоснабжения:

Рисунок показывает, где располагаются стояки с холодной водой, они соответствующим образом подписаны. Цифрами 1 и 2 обозначены запорные вентили на холодную и горячую воду, 3 и 4 — также вентили, регулирующие подачу воды по квартире. Кран 3 перекрывают при необходимости перекрыть воду в квартире, а четвертый при работе бойлера перекрывается, чтобы избежать ухода горячей воды в стояк дома. Под номером 5 указано место, куда монтируется обратный клапан. Номер 6 — кран для слива воды из бойлера. Он используется при необходимости чистки, ремонта либо демонтажа прибора.

В указанных случаях вода из бойлера полностью сливается, и это правило следует соблюдать неукоснительно. Кран не является обязательным элементом, но в некоторых ситуациях может сильно упростить жизнь.

К водопроводу из металлопластика особых проблем в подключении возникнуть не должно.

К стальному водопроводу:
Здесь, чтобы не заниматься сварочными работами, применяют специальный хомут для стальных труб.

К полипропиленовому водопроводу — важным нюансом является качество пайки и применение полипропиленовых труб для горячей воды.

Схема подключения к электросети:

Типы нагревательных бойлеров

Проточные

Проточный водонагреватель представляет собой прибор, способный мгновенно нагревать воду, объем который не ограничивается. Устройство отличается компактностью размеров и значительной мощностью.

Принцип работы прибора позволяет достичь высокой производительности. При прохождении проточной воды через колбу с установленным нагревательным эдементом (ТЭН) происходит мгновенный ее нагрев. Температура воды может достигать 45–60 градусов Цельсия за счет использования мощного медного ТЭНа.

Бойлер существенно упростит жизнь

Приборы подобной конструкции способны обеспечить горячее водоснабжение только одной точке водозабора. При попытках реализации ГВС большего числа водозаборных точек невозможно достичь эффективной работы нагревательного устройства.

К преимуществам проточных нагревательных приборов относится простота монтажа и обслуживания, также нет необходимости в постоянном техническом уходе. При правильной эксплуатации такие модели имеют значительный срок службы. Устройство незаменимо для кратковременного или аварийного обеспечения горячей водой в случае возникновения перебоев ее подачи.

Основной характеристикой этого оборудования является мощность ТЭНа, которая находится в пределах 3–25 кВт. Высокие значения этого параметра обуславливают повышенные требования к электропроводке в доме. Не всегда стандартная проводка способна выдержать подобные нагрузки, поэтому приходится организовывать отдельную линию для питания проточного водонагревателя.

Конструкции, оборудованные ТЭНами 3–8 кВт, допускается подключать в сеть 220 В. При более высоких показателях мощности приборы применяются в домах, в которых предусмотрено напряжение в сети 380 В.
Производительность оборудования, мощность которого не превышает 8 кВт, составляет порядка 2–6 литров в минуту. Для нагрева до требуемой температуры необходимо около 20 секунд. Такие характеристики гарантируют покрытие потребностей в горячей воде.

Накопительные

Водонагреватели накопительного типа целесообразно устанавливать в домах, которые не оборудованы автономным отоплением и снабжением воды. Объем бака некоторых конструкций может достигать 500 л. Как правило, для организации ГВС в жилых домах используются бойлеры меньшего объема. В зависимости от потребностей в горячей воде и числа проживающих людей могут быть установлены агрегаты объемом от 10 до 150 л.

Накопительные нагреватели воды состоят из корпуса, в который помещена емкость, оборудованная ТЭНом, который способен нагревать воду в диапазоне 35–85 градусов Цельсия. Конструкция водонагревателя позволяет сохранять температуру на протяжении 2–3 часов. При снижении температуры воды ниже заданного значения на 0,5 градуса происходит включение ТЭНа в автоматическом режиме. После нагрева нагревательный элемент также автоматически выключается. Заданная температура контролируется при помощи встроенного термостата. Работа прибора в таком режиме позволяет экономить электроэнергию.
Производители накопительных бойлеров могут дополнять конструкции дополнительными функциями: ускоренного нагрева, специальным покрытием емкости, разнообразными системами управления. При любой комплектации все разновидности таких агрегатов выполняют основную задачу – снабжение горячей водой.

Бойлер в интерьере

Мощность устройств находится в пределах 2–3 кВт. Они работают от обычной электрической сети с напряжением 220 В, и не требует создания усиленной проводки. Несмотря та невысокие параметры мощности, производительность оборудования находится на хорошем уровне.

Достаточно одного водонагревателя для обеспечения потребностей в горячей воде всех точек забора одновременно. При установке бойлеров большой емкости появляется возможность не только мытья посуды в комфортных условиях, но и гигиенических процедур в ванной всеми членами семьи.

Где и почем купить электробойлер в Вашем городе

Накопительный электрический водонагреватель Thermex Ultra Slim IU

⇆

Система ГВС с двухконтурным котлом (или колонкой), но с бойлером послойного нагрева устраняет все недостатки.

Принцип работы бойлера послойного нагрева ГВС

Схема ГВС с бойлером послойного нагрева и проточным водонагревателем

В последнее время набирает популярность система ГВС с бойлером послойного нагрева, вода в котором нагревается проточным водонагревателем. В таком бойлере отсутствует теплообменник, что снижает его стоимость.

Горячая вода расходуется из верхней части бака. На её место в нижнюю часть бака тут же поступает холодная вода из водопровода. Насосом вода из бака прогоняется через проточный нагреватель газового котла или колонки, и подается сразу в верхнюю часть бака. За счет этого, горячая вода у потребителя появляется очень быстро — не нужно ждать пока прогреется почти весь объем воды, как это происходит в бойлере косвенного нагрева.

Быстрый нагрев верхнего слоя воды, позволяет устанавливать в доме бойлер меньших размеров, а также снизить мощность проточного нагревателя, без ущерба для комфорта.

Производители выпускают двухконтурные котлы со встроенным или выносным бойлером послойного нагрева. В результате, стоимость и габариты оборудования системы ГВС получаются несколько меньше, чем с бойлером косвенного нагрева

Вода в бойлере подогревается заранее, независимо от того, расходуется она или нет. Запас горячей воды в баке позволяет пользоваться горячей водой в доме в течении нескольких часов.

Благодаря этому, нагрев воды в баке можно производить довольно длительное время, постепенно накапливая тепловую энергию в горячей воде.

Большая продолжительность нагрева воды позволяет использовать нагреватель сравнительно небольшой мощности.

Схема работы накопительного бойлера послойного нагрева с двухконтурным котлом

Принципиальная схема подключения накопительного бойлера послойного нагрева к двухконтурному котлу

На схеме стрелками показано направление движения воды в контуре ГВС котла во время работы циркуляционного насоса. Насос включается от датчика температуры, термостата бойлера.

Циркуляция воды в контуре ГВС котла запускает в работу котел в режиме ГВС. Нагретая котлом вода поступает в бойлер, где поднимается вверх. Холодная вода из нижней части бойлера насосом подается в котел. Так продолжается до тех пор, пока вода в бойлере не нагреется до момента срабатывания датчика температуры бойлера. Датчик отключает насос, циркуляция воды в контуре нагрева прекращается и режим ГВС котла отключается.

Горячая вода на водоразборные краны поступает из верхней части бойлера по отдельному патрубку. Такое решение позволяет простыми средствами стабилизировать температуру воды, которая идет потребителю. При расходовании горячей воды из бойлера она замещается холодной водой из водопровода.

Скорость циркуляции воды в контуре ГВС котла выбирают так, чтобы вода в бойлере успевала нагреваться до заданной температуры достаточно быстро, так, чтобы у потребителей не возникало дискомфорта. Для этого удобно установить насос, позволяющий переключать скорость работы.

Распространенные ошибки в подключении бойлера и их последствия:

Если трубопровод не обеспечить достаточной теплоизоляцией, нагретая вода будет быстрее остывать. Это скажется на времени нагрева воды до нужной температуры и энергозатратах.

Пренебрежение необходимостью расширительного бачка.

Несмотря на наличие предохранительного клапана, его срабатывание приводит к тому, что бойлер начнет со временем течь. Протечка может возникнуть в любой момент, что приведет к потопу. И вам еще повезет, если вы живете в частном доме или на первом этаже. В противном случае вы затопите соседей снизу и придется оплачивать ремонт их квартиры.

Отсутствие предохранительного клапана в бойлере.

Последствия этой ошибки могут быть фатальны и смертельно опасны. Когда бойлер исправен и вода нагревается до допустимых температур, отсутствие клапана — это не страшно. Но! Любая техника ломается, и если выйдет из строя реле регулировки температуры — страшная беда случится незамедлительно! Вода бесконтрольно нагреется до точки кипения, и давление повысится. А клапана нет, давление стравливать, соответственно, некуда. Представляете, что произойдет? Сорвет кран или лопнет бак — давление резко понизится. Вода мгновенно вскипит, и произойдет страшное! Взрыв — и половина квартиры разрушена, а возможны ведь и человеческие жертвы. Так что это крайне опасно, и допускать такую ошибку очень рискованно.

Неправильная установка обратного клапана при монтаже водонагревателя.

Эта ошибка имеет несколько негативных последствий, связанных с подмешиванием горячей воды в холодное водоснабжение.

Подогретая вода попадает в стояк холодного водоснабжения, что приводит к ненужным тратам на обогрев лишнего объема воды. Счета за электроэнергию будут просто баснословными.

Может случиться перепад давления, что выведет из строя бойлер, и ремонт будет дорогостоящим.

Холодная вода становится опасной для здоровья человека, так как горячая вода, попадая в ХВС, повышает температуру воды, тем самым создавая благоприятную среду для размножения и развития там бактерий. А ведь холодную воду мы используем для приготовления пищи и пьем — это грозит серьезными пищевыми отравлениями.

Сантехника может прийти в негодность, если она не рассчитана на работу с водой высокой температуры. К примеру, счетчик ХВС или бачок унитаза.

Как видите, неправильное подключение бойлера грозит не только его поломкой. Это может нанести вред здоровью человека или даже быть смертельно опасно.

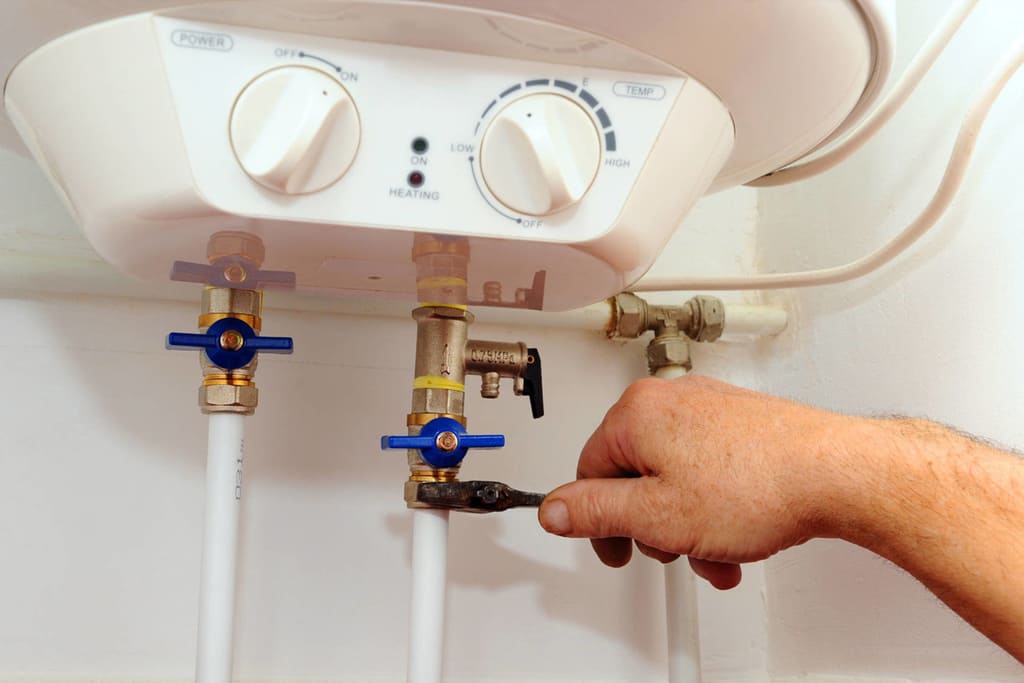

Как подключить бойлер к водопроводу

Предохранительный обратный клапан – неотъемлемая часть схемы, так как он предотвращает возможность обратного гидравлического удара при отсутствии напора воды в емкости, не давая воде вытечь из бака. Кроме того, предохранительный клапан сбрасывает излишки воды в систему канализации через специальный дренаж.

Входной патрубок для обеспечения водоснабжением водонагревателя покрашен в синий цвет, чтобы не перепутать с горячей трубой. На холодный устанавливают предохранительный клапан перед тем, как подключить воду. Дальнейшую трубную разводку осуществляют полипропиленовыми, металлопластиковыми или стальными трубами с возможностью переходов через гибкие шланги. Группа безопасности (обратный и предохранительный клапан, воздухоотводчик, манометр) отвечает за безаварийную работу нагревателя, поэтому приобретайте коллектор с комплектом группы безопасности известных брендов.

Перед тем, как установить водонагреватель в доме или в квартире своими руками, изучите последовательность технологических операций по монтажу деталей в трубопроводе от входного патрубка и дальше:

Врезается тройник;
После него врезается шаровый вентиль для слива воды. Вентиль подключается к основному входу тройника;
Подсоединяется предохранительный клапан с отводом в систему канализации дома или квартиры;
Устанавливается запорная арматура для отключения бойлера;
Далее продолжается центральная трубная разводка.

Перечень операций является основным, но подключить водонагреватель к системе водоснабжения можно разными способами, поэтому работа может быть расширена за счет следующих операций:

Установка редуктора для понижения давления до нормативного значения согласно техпаспорту бойлера;
Врезка фильтра тонкой очистки (если состав воды в трубопроводе не соответствует требованиям СЭС). Требования касаются прежде всего содержания минеральных солей и других вредных для здоровья человека примесей;

После того, как все перечисленные выше шаги проделаны, приступают к монтажу непосредственно труб и арматуры ГВС. Первый шаг – врезка запорного вентиля на горячий патрубок, чтобы при ремонте или аварии бойлер можно было безопасно отключить. Запорная арматура сопрягается с гибким армированным шлангом высокого давления для отведения горячей воды.

В загородных домах с автономным водоснабжением горячую воду необходимо подводить ко всем точкам водоразбора (ванная комната, душ, кухня, баня или сауна, бассейн), поэтому на практике применяют усложненные схемы разводки с ответвлениями от центрального трубопровода ГВС. Для подобных схем устанавливают более мощные и объемные бойлеры и насосы, монтируют автоматическую систему управления и контроля за параметрами горячей воды. Схема монтажа таких систем имеет свои нюансы: выбор места для монтажа бойлера основывается на равноудаленном нахождении агрегата от всех точек водоразбора.

Шаг 1 – Подготавливаемся к монтажу

Первым делом необходимо проверить собственную электропроводку и определить, сможет ли она выдержать нагрузки от данного устройства. На сегодняшний день на рынке существуют изделия, мощностью от 2 до нескольких десятков киловатт. Если в первом случае устройство можно без проблем подключить в розетку, то для подключения водонагревателя высокой мощности может возникнуть необходимость полной замены электропроводки в квартире. Также замена обязательна в том случае, если проводка без заземления либо слишком старая, что часто встречается на даче. Если же Вы недавно делали ремонт и полностью меняли линию электросети, достаточно будет вывести отдельный кабель на подключение от распределительной коробки, о чем мы поговорим немного ниже.

Модель компании electrolux

Помимо этого необходимо будет подготовить инструмент для установки корпуса на стену: электрическую дрель, молоток, инструмент для снятия изоляции, отвертку и набор рожковых ключей.

Из материалов для подключения электрического проточного водонагревателя к сети и водопроводу обязательно подготовьте ФУМ-ленту, подходящее по амперажу УЗО, медный трехжильный провод подходящего сечения либо розетку с заземлением, тройник для металлопластиковых труб подходящего диаметра и шланг в металлической оплетке (может и не понадобиться).

Что касается диаметра провода, тут рекомендуем Вам самостоятельно произвести расчет сечения кабеля по мощности и току, чтобы выбрать наиболее подходящее значение по токовой нагрузке.

Сразу же Вы можете просмотреть наглядную видео инструкцию по подключению проточного водонагревателя к сети 220 Вольт:

Подключаем однофазный нагреватель воды своими силами

https://youtube.com/watch?v=7cqfDPq8leM

Пошаговая инструкция + схема подключения бойлера

Теперь рассмотрим, как правильно подключить бойлер к водопроводу в квартире.

Технология заключается в:

определении основы, которое подходит для установки;
организации отверстий;
в отверстия вставляются пробки;
вкручиваются шурупы и оставляются до полного застывания;
шапки крепежей вставляются в специальные фигурные отверстия, которые расположены на задней крепежной пластине бойлера;
для более надежного фиксирования агрегата, нужно установить еще одну дополнительную крепежную единицу, которая будет размещаться между двумя уже вкрученными, это используется с целью предотвращения деформации крепежной пластины;
устанавливается бойлер;
изучается надежность электрической проводки в квартире, подбираются материалы для подключения и толщина провода. Если вы сомневаетесь в способности кабеля выдержать предстоящую нагрузку – лучше протянуть новый от щитка;
делается заземление.

Если монтаж был проведен правильно, то агрегат будет работать длительное время.

Обратите внимание, что в комплектацию прибора входит специальный клапан, который не допускает обратного оттока воды из оборудования. Он накручивается на небольшой отрезок трубы на входе

Этот процесс нуждается в особом внимании, так как есть вероятность повредить стыки, находящиеся на баке с патрубком.

Установка клапана обратки

Если монтаж будет выполняться в горизонтальном положении, нужно запомнить – патрубок для горячей подачи должен размещаться вверху, а для холодной внизу.

Какие крепежи могут помочь сделать установку надежной:

дюбеля нейлонового типа, они обладают спиралеобразной формой. С их помощью можно провести крепеж довольно тяжелых установок, которые в результате будут надежно удерживаться.
если будет устанавливаться агрегат с емкостью более 100 литров, лучше отдать предпочтение крепежам на металлической основе (дюбелям), специальным анкерам для пенобетона или химическим анкерам.

Применение анкеров химического типа, получило свою популярность благодаря усовершенствованному методу крепления. Такие материалы называют еще клеевыми, они способны выдержать очень большую нагрузку.

Этот способ фиксирования способен выдержать перепады температур, кроме того, его относят к экологически чистым.

Сейчас мы расскажем, как правильно подключить бойлер своими руками и предоставим пошаговую инструкцию если вы решитесь использовать химический анкер.

Вам необходимо будет:

сделать отверстие с помощью дрели, в процессе сверления вращайте техникой в разные стороны под небольшим наклоном, чтобы сделать канал шире;
очистить отверстие;
заполнить получившийся разъем смесью, которая быстро затвердевает.

Выполняя такие действия можно получить своеобразную конусную заглушку, которая способна обеспечить высокий показатель надежности крепления.

Виды бытовых водонагревателей

Особенности подключения бытовых нагревателей напрямую связаны с видами устройств, их техническими параметрами, габаритными размерами.

Традиционно в бытовой практике применяются два вида нагревателей:

Накопительные.
Проточные.

Оба вида бойлерных систем отличается один от другого технологией нагрева.

Аппарат накопительного типа, оснащённый электрическим подогревателем (ТЭН). Подобное оборудование чаще всего применяется в бытовой сфере. Монтироваться может непосредственно в ванной комнате, если позволяют габаритные размеры

Накопительными нагревателями холодная вода собирается в ёмкость, нагревается и затем выводится на водоразбор.

Проточными агрегатами подогрев осуществляется непосредственно в процессе протока холодной воды в контакте с нагревателем, без сбора жидкости в накопительной ёмкости.

Техническое устройство бойлера-накопителя

Водонагревающая система накопительного типа, бойлеры, в упрощённом схемном виде представляет собой ёмкость, оснащённую электрическими ТЭН или жидкостными теплообменниками. Накопительный сосуд имеет трубные линии для подвода ХВС и выхода ГВС.

Более мощная и объёмная конструкция – установка косвенного нагрева. Понятно, что источником нагревающей энергии в данном случае является вода, поступающая из системы отопления. Однако при желании есть возможность подключить электронагрев

Конструкции бойлеров косвенного нагрева оснащаются дополнительно рабочей зоной теплоносителя и линиями подключения к отоплению.

Любая современная система, независимо от конструктивных особенностей, оснащается автоматикой, благодаря которой осуществляется регулировка температуры прогрева воды и работа системы в целом.

Конструкционное исполнение аппаратов нагрева

Существуют конструкции бойлеров-накопителей предназначенные под монтаж вертикально (настенные) и горизонтально (напольные). Конечно же, в каждом отдельном случае применения тех или иных бойлеров имеются свои монтажные особенности.

Так, если предполагается настенный монтаж устройства нагрева воды, необходим предварительный расчёт нагрузки и сопоставление полученных результатов с конструктивными параметрами стены помещения, на которую должен монтироваться прибор.

Последнее время быстро набирают популярность проточные водонагреватели. Пользователей привлекают их малые габариты, возможность упрощённой лёгкой установки. Под малые потребности водопотребления действительно удобные аппараты

Установка оборудования без нагрузочных расчётов грозит обернуться роковой ошибкой монтажа, когда заполненный бойлер попросту может рухнуть вместе с хлипкой перегородкой, на которой он был смонтирован.

Согласно инструкциям на оборудование, рассчитывать нагрузку необходимо с учётом четырехкратного веса бойлерной системы.

Поэтому, если структура опорной стены откровенно слаба, схему водонагревателя необходимо дополнить не только линиями подключения к водопроводу и теплоносителю, но также усиленными стойками – сквозными крепежами.

Горизонтальная бойлерная установка, применяемая для локального получения горячего водоснабжения. Здесь тоже предусматривается электрический подогрев и в данном варианте монтажа установлен расширительный бак, что является правильным решением

На классических схемах подключения бойлеров настенного монтажа патрубки подвода/отвода воды нагревательных аппаратов маркируются соответствующим цветом – синим/красным.
