Устройство и принципы работы

Где поставить «посудомойку» и как подготовить установку?

Прежде чем приступить к подключению посудомоечной машины марки Bosch самостоятельно, необходимо четко определиться с местом ее установки

Важно помнить о том, что посудомоечная машина – это не просто предмет домашнего обихода, как мягкая или корпусная мебель, которую в любой момент можно переставить. Ее местоположение связано с местоположением электрических и водных коммуникаций, поэтому вы должны рассчитывать на то, что выбор места будет окончательным

Специалисты считают идеальным местом для посудомоечной машины – в кухне справа или слева от мойки. Почему?

• Не потребуются специальные длинные шланги (заливной и сливной), можно обойтись обычными штатными.
• Удобнее подключать к стоку, а значит, и нечистоты будут уходить беспрепятственно.
• Можно быстро переложить грязную посуду из раковины в посудомойку, ведь корзины для тарелок и чашек будут находиться на расстоянии вытянутой руки.

В этом смысле проще покупать встраиваемую технику от Bosch, не нужно задумываться, куда ее поставить, ведь в кухонном гарнитуре уже подготовлена соответствующая ниша по размеру «посудомойки». Кроме места установки, посудомоечной машины, нужно определиться еще и с тем, как вы ее будете подключать, причем сделать это нужно заранее.

Особое внимание обратите на электрические коммуникации. Многие почему-то думают, что достаточно поставить надежную евророзетку, с защищенным от влаги корпусом и можно спокойно подключать посудомоечную или стиральную машину – все безопасно

На самом деле все не так просто, ведь подобное подключение будет напоминать лотерею, где шансы, что ваша новая техника сгорит, будут весьма велики.

Профессиональные электрики настаивают на том, чтобы такие бытовые приборы как посудомоечную и стиральную машину питала отдельная заземленная сеть с дифавтоматом и стабилизатором. Это отнюдь не прихоть. Качество энергоснабжения в России и странах СНГ оставляет желать лучшего. Постоянные перепады и скачки напряжения то и дело становятся причиной поломки различных бытовых приборов

А если учесть, что вся техника марки Bosch довольно требовательна к качеству электроснабжения, нужно принять все возможные меры предосторожности

Самостоятельно заниматься прокладкой отдельной электрической сети категорически не рекомендуется. В сети много можно найти видео, где мастера рассказывают насколько легко самостоятельно проложить проводку, только они почему-то не заботятся о возможных последствиях поражения электрическим током. На видео все выглядит легко, а на практике, как правило, иначе. Не рискуйте, доверьте это дело профессионалам. Вот примерный перечень работ, которые они должны будут сделать:

1. выштробить стену для прокладки электрических проводов (это можно сделать и самостоятельно);
2. подобрать провод нужного сечения и материала и проложить его;
3. подобрать и установить дифавтомат;
4. организовать заземление;
5. установить влагостойкую розетку;
6. подключить стабилизатор (можно сделать самостоятельно).

С электрическими коммуникациями определились, теперь переходим к водным. Нужно сразу организовать выводы для подключения посудомоечной машины Bosch к трубе с холодной или горячей водой, а также поставить на раковину сифон с двумя отводами, один для стиральной машины (если таковая установлена на кухне), а второй для «посудомойки». В общем-то, на этом подготовку коммуникаций можно закончить. Начинаем готовиться к монтажу посудомоечной машины.

Какие инструменты и материалы понадобятся?

Перед началом монтажных работ необходимо запастись некоторыми инструментами и материалами. Ничего особенного вам не потребуется, все, что нужно найдется либо в кладовой, либо в ближайшем магазине торгующим сантехникой. Вот список.

• Плоская и крестовая отвертка.
• Фумка (лента для гидроизоляции).
• Плоскогубцы и небольшой разводной ключ.
• Сифон (если уже стоит подходящий со штуцером, то не нужно).
• Пластиковый или бронзовый тройник (резьба должна быть 3/4).
• Проточный фильтр (имеет мелкую сеточку, не пропускающую мусор в посудомоечную машину Бош).
• Краник, который устанавливается на заливной шланг (нужен на случай протечки, чтобы не перекрывать весь стояк, а перекрыть только подвод к посудомоечной машине)
• Сливной и заливной шланги (если длины шлангов входящих в комплект посудомоечной машины хватает, то не нужно).

Выбор места с учетом способа установки

Чем раньше вы задумаетесь о приобретении техники, тем меньше хлопот будет при дальнейшем благоустройстве кухни.

Идеальный вариант – комплексный ремонт, включающий в себя:

• составление проекта;
• прокладку труб водопровода и канализации;
• проведение отдельных электролиний для мощных агрегатов;
• отделку помещения;
• установку мебели и техники.

В этом случае риски того, что не хватит ниши для посудомойки или не подойдут ее размеры, сводится к нулю. Стены с выведенными разъемами для подключения выглядят аккуратно, требования техники безопасности соблюдены.

Современная кухня представляет собой помещение, заполненное большим количеством крупной и мелкой бытовой техники. Составление проекта помогает правильно расположить как сами приборы, так и места подключения – розетки

Место монтажа зависит от типа машины, соответственно, от способа ее установки.

Все устройства принято делить на две категории:

• отдельностоящие, переносные, представляющие собой мобильный агрегат;
• встраиваемые, стационарные, для монтажа которых необходим шкаф.

Для правильной установки размер посудомоечной машины также имеет большое значение. Выделяют подкатегорию компактных машин, с уменьшенными габаритами.

Среди них есть как отдельностоящие приборы, предназначенные для установки на столешницу или в нишу шкафа, так и встраиваемые.

Варианты расположения посудомоек:

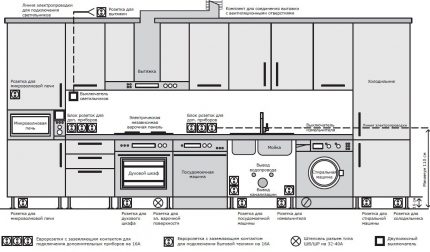

Продумать, как и куда установить посудомоечную машину, нужно заранее. Главным образом следует грамотно расположить агрегат относительно коммуникаций – максимально приблизить его к трубам.

Рекомендуем также в зоне доступности вмонтировать шкафы для посуды и прочей утвари, которая предназначена для мойки в ПММ.

Процесс уборки пройдет гораздо быстрее, если очистка тарелок от крупных кусков, загрузка посуды в лотки посудомойки, выкладывание чистой посуды на полки произойдет с одного и того же места.

Общие рекомендации и правила

Если покупка посудомоечной машины bosch приходится на холодное время года, перед тем как начать подключение дайте технике прогреться до комнатной температуры. На это уйдет около 12 часов. За это время проверьте ее комплектацию, целостность корпуса, установите ее в кухонный гарнитур.

Начните работы с подключения сливного шланга. Его вывод можно врезать в водопровод. Для согласования диаметра труб воспользуйтесь специальным переходником. Либо пользуйтесь сливом грязной воды в раковину – в этом случае есть риск, что шланг упадет и произойдет залив кухни. После каждого использования машины в последнем случае придется мыть сантехнику.

Температура воды в машине приближается к 100 градусам. Из-за этого стенки греются, что не лучшим образом отразится на внешнем виде прилегающих кухонных боковин, если машина встроенная, ДСП будет расслаиваться. Приобретите в сервисном центре защиту боковин от перегрева.

Соседство машины с холодильником не лучшим образом скажется на последнем, а близкое расположение с радиаторами повредит машину. Не забудьте позаботиться о защите электрошнура от перегрева, иначе пожар гарантирован.

 Внимание!

После окончания работ по подключению убедитесь, в исправности двери, внутренних решеток. Позаботьтесь, чтобы было достаточно места для полного открывания дверцы.

Подключение посудомоечных машин к канализации – общие моменты

На первый взгляд эта операция предельно проста. Достаточно вставить выходной шланг посудомоечной машины в подготовленное заранее колено с входом 50 миллиметров, и дело сделано. На практике это может обернуться несколько иначе:

1. При подключении посудомоечных машин таким методом трудно обойтись без запаха из сливной системы. Его можно избежать только устройством воздушной пробки на сливе.
2. Возможен обратный ток сливаемых вод по трубке из сливной трубы в внутрь устройства. Поэтому высота петли канализации для посудомоечных машин должна составлять не ниже 40-50 сантиметров от пола. Происхождение этой рекомендации связано с высотой уровня воды в ванное, которая при залповом сбросе может поднять уровень жидкости в сливной системе и спровоцировать затопление агрегата содержимым сточной системы.
3. Непосредственное подсоединение сливного шланга к раструбу сточной трубы, учитывая герметичность стыка, как бы это не показалось странным, играет отрицательную роль. Поскольку слив является самотечной системой, давление внутри него стремится к атмосферному. При нарушении этого равновесия возможно возникновение «сифонного эффекта». Обильный сброс жидкости в каком-либо месте вызывает падение давления в другом. Возможны ситуации, когда пониженное давление в трубопроводе будет «высасывать» воду из рабочей зоны посудомоечной машины. Последствия предсказуемы – сбой в работе программного обеспечения агрегата и выход его из строя. Подключение посудомоечное машины к канализации напрямую следует исключить категорически.

Нельзя исключать и такой вариант, когда низкое давление на сливе послужит причиной обратного тока и слитая ранее вода будет засосана внутрь. После этого посудомоечная машина еще долго будет пахнуть канализацией.

Говоря о не герметичности стыка сливного дренажа и сливной трубы, следует помнить, что это место будет служить источником протечек и нехорошего воздуха в помещении. Как можно правильно подключить к канализации слив посудомоечных машин? Для этого есть несколько методов.

Подключения к канализации – первый метод

Один из них состоит в использовании сифонов для кухонь, оборудованных специальными выходами для подключения дренажных трубок бытового оборудования. Это дает возможность произвести подсоединение нескольких агрегатов. При этом лучше не совмещать по времени операцию слива в этих агрегатах. Но это уже забота пользователя.

Отводной патрубок заканчивается насадкой, обеспечивающей герметичность соединения при затяжке винтового хомута.

Такой способ подключения является очень надежным, отвечая на все перечисленные выше возможные проблемы:

• устройство сифона само по себе конструктивно обеспечивает образование водного заслона, препятствующего проникновению «ароматов» из канализации;
• выполняется требование по высоте расположения канализации для посудомоечных машин, верхний изгиб получается сам по себе при установке;
• сливной отвод не связан непосредственно с трубой канализации, а стыкуется через проем в мойке для дренажа, что препятствует возникновению эффекта сифона.

Смотреть видео

Предлагаемый метод подсоединения хорош всем, но не всегда удается его реализовать. Например, если дренажное отверстие находится на удалении от места установки мойки или раковины. В такой ситуации придется  устраивать слив для посудомоечных машин напрямик в трубу канализации.

Подключения к канализации – метод второй

Смотреть видео

Многие обладатели посудомоечных машин предпочитают не связываться напрямую с канализационной системой, сбрасывая отработавшую воду непосредственно в мойку.

Основным мотивом для такого решения является утверждение, что машина нужна только после большого застолья, например – приема большого количества гостей. В таких случаях агрегат нужен периодически. Наверное, при таком подходе необходимо задуматься, нужна ли такая бытовая техника вообще.

Оптимальная схема подключения посудомоечной машины к канализации может выглядеть следующим образом.

При подключении дренажа посудомоечной машины непосредственно к трубе канализации на нее нужно установить переходник, который представляет собой угловой отводок от сливной трубы.

Другие варианты подключения посудомойки к канализации, если они и существуют, можно считать экзотикой. Выбор способа подсоединения зависит от взаимного расположения агрегата и точки слива.

Необходимый технический уход

Чтобы любой механизм продолжительное время находился в отличном рабочем состоянии, за ним необходимо правильно ухаживать.

Высокотехнологичные и современные посудомоечные машины Bosch тоже нуждаются в обслуживании. Состояние их отдельных устройств следует постоянно контролировать.

Как бы странное это не звучало, но посудомоечную машину тоже нужно мыть, высушивать ее камеру салфетками, очищать фильтры и распылители, удалять жир и накипь

Исчерпывающую информацию об уходе за устройствами именно вашей модели посудомойки Бош вы можете найти в инструкции к этому агрегату:

• Коромысла. Обнаруженная на их поверхностях накипь или жир – это повод запустить цикл интенсивной мойки без загрузки, но с моющими препаратами.
• Фильтры. Состояние фильтров должно подвергаться проверке после каждого рабочего цикла. Крупные загрязнения удаляются, а мелки, забивающие поры, смывают горячей водой из-под крана. Если этого не делать, загрязнения могут стать причиной блокировки сливного насоса. А ремонт агрегата потребует денег и времени.
• Разбрызгиватели. Чтобы качество мытья не начало ухудшаться, разбрызгиватели нужно периодически снимать и промывать горячей проточной водой от остатков пищи и от накипи.

Если неукоснительно соблюдать все требования и условия эксплуатации, прописанные товаропроизводителем, срок службы вашей техники будет максимально продолжительным и эффективным.

Электропроводка

Подключение к электросети, казалось бы, является довольно простым процессом, но в данном случае есть определенная специфика. Если не соблюдать требования, можно существенно сократить срок эксплуатации посудомоечной машины.

В идеале — отдельная розетка

Посудомоечная машина при определенных интенсивных режимах работы (нагрев воды) может потреблять значительный ток (около 15 Ампер), что может привести к перегреву кабеля, при недостаточном сечении проводки или одновременном включении энергоемких приборов. Поэтому подключать технику желательно к отдельной розетке (с трехжильным проводом сечения 2,5 мм) с заземлением и через свой автомат (пакетник), осуществляющий автоматическое отключение в случае перегрузки или короткого замыкания.

Удлинитель крайне не рекомендуется

Проблемы могут возникнуть и при использовании удлинителя, если он не подбирался специально под машинку и имеющуюся розетку. Бюджетные удлинители могут стать причиной возгорания при больших нагрузках. Необходимо организовать отдельное заземление. Кроме того, риск повреждения электросистемы самого устройства существенно возрастает.

Подключение воды

Этот этап подготовительных работ — один из наиболее трудных и длительных. Первой задачей является перекрытие холодной воды в системе водоснабжения, поскольку будет необходимо врезать тройник в трубы системы.

Из трубы смесителя

Для правильной инсталляции, запаситесь тройником соответствующего диаметра.

Инструкция по правильной установке:

1. Найти место подключения шланга смесителя к пластиковой или металлической трубе холодного водоснабжения.
2. Отсоединить штуцера, предварительно перекрыв воду проходным краном.
3. Подключить тройник, обработав резьбу ФУМ-лентой.
4. Присоединить трубу смесителя к тройнику.
5. К отводу тройника подключить фильтр очистки, после чего подсоединить к нему запорный кран, также обработав резьбовые соединения герметиком.
6. К запорному крану провести шланг от посудомойки.

Если ПММ дорогая, может потребоваться подводка горячей воды. Все этапы делают по аналогии с инструкцией выше.

Разветвитель для стиральной машины

Данный вид отвода применяется в тех случаях, когда необходимо одновременно подключить к водопроводу стиральную и посудомоечную машины.

Существует два способа:

• к отводу холодной воды, ведущему к раковине;
• к отдельной трубе с холодной водой.

Первый способ применяется тогда, когда изначально на кухне не планировалось устанавливать дополнительную бытовую технику.

Для этого необходимо:

1. Найти место подключения шланга смесителя к пластиковой трубе.
2. Отсоединить его, заранее перекрыв воду.
3. Подключить переходник на четыре выхода. Два из них соединят шланг смесителя и трубу, а третий и четвертый предназначены для подключения посудомоечной и стиральной машин к системе водоснабжения.
4. На выходы крана установить проточные краны, предварительно обработав резьбовые соединения ФУМ-лентой.
5. К одному из них прикрутить шланг стиральной машины, а к другому – посудомойка.

Второй способ отличается от первого использованием крана-тройника, который нужно прикрутить к отводу трубы подачи холодной воды. Аналогичные действия выполняются с отводами проточных кранов, после чего, через переходники подключаются шланги бытовой техники.

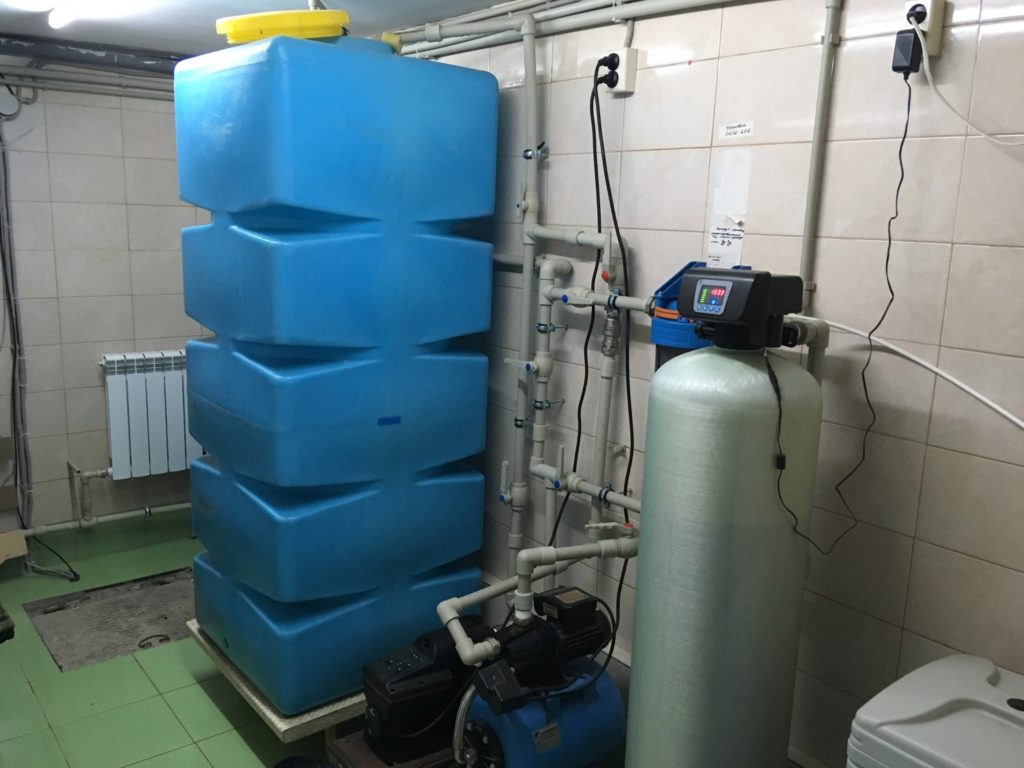

Бак для воды

В некоторых случаях, например, при установке посудомоечной машины на даче, где давление может «скакать» либо воды вообще нет какое-то время, используются отдельно установленные баки для воды.

Обычно для эффективной работы техники, необходимо поднять этот бак минимум на 2 метра выше уровня корпуса (чаще — выше, поэтому баки ставят под крышей здания), так как минимальный уровень давления для всасывания воды составит не менее 0,6 атмосферы. Либо стоит добавить насос и реле, чтобы отрегулировать давление в локальном водопроводе.

Лучшее место для посудомойки

Лучшее место для размещения посудомоечной машины (далее также – посудомойки, ПММ) – на кухне. Определиться с тем, в каком месте техника будет стоять, нужно до ее приобретения. Многое зависит от того, установлена ли на кухне мебель и есть ли в ней свободный проем, чтобы встроить посудомойку.

Производители выпускают два типа посудомоечных машин: встраиваемые в кухонную мебель и стоящие отдельно. Встраиваемые ПММ бывают трех видов (далее Ш – ширина, В – высота, Г – глубина):

• полноразмерные – Ш 54-60 см, В 80-86 см, Г 54-63 см;
• узкие – Ш 44-45 см, В 80-86 см, Г 54-63 см;
• компактные – Ш 40 см, В 44 см, Г 50 см.

Полностью встраиваемая узкая посудомоечная машина «Бош»

Встраиваемые ПММ делятся на две категории: полностью и частично встраиваемые. У первых панель управления располагается в торце дверцы и полностью закрывается фасадом мебели. Дверцы частично встраиваемых посудомоек можно закрыть декором частично, так как управляющая панель и ручка располагаются снаружи.

Частично встраиваемая полноразмерная посудомойка

Если установка встраиваемой посудомоечной машины Bosch по каким-то причинам невозможна, выберите модель, которую можно разместить отдельно. Семье из двух человек, живущей в малогабаритной квартире, будет достаточно компактной посудомойки, которую можно установить в отдельном шкафчике или под мойкой (см. фото ниже).

Компактная посудомойка «Бош» в шкафчике под мойкой

Если вы еще не приобрели мебель для кухни и хотите разместить там полноразмерную бытовую технику, предварительно замерьте или возьмите из документации ее габариты. Так вы сможете заказать шкафы с проемами нужных размеров.

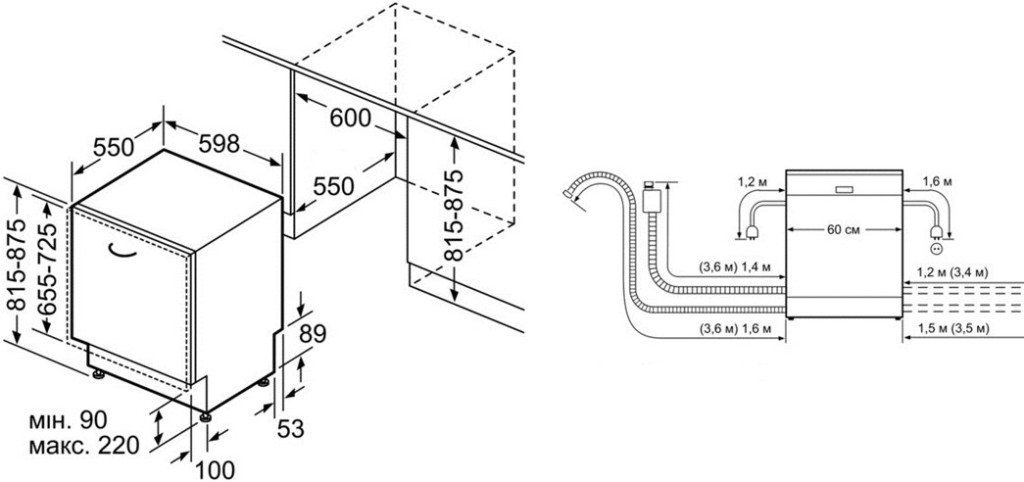

Пример расчета мебельного проема под размеры выбранной модели ПММ

Наилучшее расположение посудомоечной машины на кухне – не далее 1,5 м от мойки, возле которой удобнее всего выполнить подключение к водопроводу и канализации. Специалисты отмечают, что в противном случае возможны сбои в работе данной техники либо преждевременный износ сливного насоса.

Посудомоечная и стиральная машинки встроены в мебель рядом с мойкой

Когда установка ПММ вблизи водопроводных и канализационных отводов невозможна, придется организовать подачу и слив воды через новые соединения с ближайшими участками трубопроводов. С небольшими водопроводными трубами особых сложностей нет. С дренажем будет работать сложнее. Кроме того, придется покупать длинные шланги, поскольку в комплектации с изделиями редко встретишь детали длиннее 1,5 м.

Видеоролик ознакомит читателей с тем, как рассчитать размеры проема под встраиваемую ПММ:

С чего начать эксплуатацию?

Посудомойку покупают для того, чтобы облегчить труд хозяйки и обеспечить разумную экономию воды. Чтобы с самого начала не подготавливать себе неприятных сюрпризов, установку и подключение этого бытового прибора следует доверить специалистам.

Итак, машина помещена в отведенное для нее место, а водопровод и слив подключены. Теперь можно приступать к ее эксплуатации.

Зачем нужен «холостой» запуск?

Компания Bosch, как и ряд других производителей бытовой техники, настоятельно рекомендует провести тестовый запуск посудомоечного агрегата.

Сделать «холостой» пуск необходимо в силу следующих причин:

• следует устранить случайно сохранившиеся на деталях изделия смазочные материалы, а также пыль и сор, попавшие внутрь;
• мы получаем возможность проверить, насколько качественно установлена машинка, оценить скорость поступления воды, уровень её нагрева, увидеть, как протекает весь процесс работы, включая стадии слива и сушки;
• при выявлении неполадок, возникает возможность устранить их на стадии тестовой промывки, исключив трудоёмкую выгрузку посуды.

Мы знаем, что при обычной мойке без специальных средств не обойтись, но и тестовый запуск в этом смысле не является исключением. Вам понадобится регенерирующая соль и другие моющие средства, включенные в стартовый набор, который покупателям обычно предлагают приобрести вместе с посудомоечной машиной.

Пробный запуск посудомоечной машины необходим, в первую очередь, чтобы проверить качество её установки и удостоверится в исправности агрегата

Алгоритм первого включения

Что нам нужно знать про условия эксплуатации купленной техники, так это уровень жесткости воды в том регионе, где будет происходить ее работа. С машинами Бош вам повезло: покупателям продукции этой компании нет нужды руководствоваться собственным опытом при определении жесткости, а также прибегать к народным методам.

В комплектацию ряда моделей этой торговой марки входят тестовые полоски для определения жесткости. Необходимо просто опустить бумажную полоску с нанесенными на ее поверхность реагентами в воду всего на пару секунд.

А затем сравнить ее с приложенной производителем таблицей. Выполнив эти нехитрые манипуляции, вы будете готовы к пробному запуску своего приобретения.

Правильное подключение посудомоечной машины предполагает ее установку в определенное для неё место (1) и присоединение к системе электросети (2), водопровода (3) и канализации (4) посредством штатных шлангов и шнура питания

Процедура запуска довольно проста, нужно последовательно выполнять такие действия:

• откройте машину, потянув на себя ее дверцу;
• выдвигайте нижнюю корзину, чтобы обеспечить себе доступ к крышке, закрывающей резервуар для умягчающей воду соли;
• открутите крышку, налейте в резервуар воды и насыпьте в него специальную соль из стартового комплекта;
• закрутите крышку резервуара, а воду, которая могла вылиться в камеру во время загрузки соли, удалите тряпкой;
• теперь на панели управления установите расход соли с учетом ранее определенной жесткости воды.

Добавим некоторые пояснения

Обратите внимание, что вода в резервуар для соли заливается лишь однажды — перед первым стартом. Она должна быть налита до верха

Соль засыпают при помощи особой воронки (или лейки), которая обычно входит в комплект. Если нет лейки, используйте обычную чашку. Засыпать соль нужно до тех пор, пока она не станет видна через заливное отверстие.

В это отверстие, расположенное на дне камеры агрегата, наливается вода и засыпается специальная соль, предназначенная для посудомоечных машин

Вытесненная в процессе засыпки вода не должна вас смущать: так и должно быть. После того как крышка от резервуара будет закрыта, вытесненную воду следует тщательно вытереть. Она не должна находиться внутри камеры.

Осталось проверить, открыт ли кран подачи воды, после чего можно активизировать первый запуск. Чтобы наглядно представить себе весь алгоритм действий, посмотрите видео, которое мы разместили в нижней части этой статьи.

Этапы установки

Процесс установки и подключения к инженерным коммуникациям можно условно разбить на несколько этапов:

1. Выбор места для установки, где будет производиться монтаж встраиваемой и полновстраиваемой техники, собственно, этот вопрос должен быть продуман до покупки в кухню посудомоечной машины.

Как правило, все встраиваемое кухонное оборудование (например, Hotpoint Ariston LST)выпускается стандартных размеров, поэтому вопросов с установкой в гарнитуре возникнуть недолжно.

В качестве примера приведем таблицу габаритов для моделей Bosh:

Как видите из таблицы, модель посудомоечной машины SMS не получится установить под место, запланированное для SKS, высота которой 45 см.

Необходимо заметить, некоторые модели Siemens, по какой-то причине, могут отличаться в размерах от стандарта, поэтому, прежде чем совершить покупку рекомендуем предварительно измерить устройство, чтобы потом не пришлось переделывать гарнитур.

Заметим, что правила установки запрещают размещать посудомоечные машины возле электроплит, а также под плитой или над духовкой.

Установив машинку на место необходимо проверить, что ее дверцы нормально закрываются.

На втором этапе необходимо организовать слив в канализацию.
Подключение к водоснабжению.
Подведение электропитания.
Регулировка уровня и проверка монтажа

Хотим обратить внимание, что практически весь модельный ряд Электролюкс (например, ESL 94201 LO ), Bosh (SGS, SPV, SRV) и Hansa очень критичны к углам наклона. Для нормальной работы таких устройств отклонение от вертикали (в любую сторону) не должно быть больше 2°, поэтому без уровня в таких случаях не обойтись.

Если с первым и последним этапом сложностей не возникает, то в остальных есть определенные нюансы, которые требуют детального рассмотрения. Как правило, инструкция по установке (она прилагается к каждой посудомоечной машине) содержит все необходимые сведения. Рекомендуем ее прочитать, после чего можно приступать к подготовке инструментов.
