Подложка для теплого пола valfex

Виды

Каждый вид подложки обладает рядом особенностей, которые зависят от материала, использованного для их производства.

Натуральная

Натуральная подкладка несмотря на свою экологичность не очень подходит под теплый пол. Главная причина – подверженность биологическому разрушению и чувствительность к влаге. Если такой материал не обработан противогрибковыми составами и не изолирован от влияния воды, то продолжительность его службы не более пары месяцев.

Наиболее распространены в строительстве следующие подложки естественного происхождения:

Джутовая – изготавливается из очищенного джутового волокна нетканым методом (иглопробивным). Поставляется в рулонах с различными вариантами толщины – от 2 до 5 мм. Гигроскопична, причем после высыхания не меняет размеры. Обладает отличной звукоизоляцией. В системе теплого пола уместно ее использование только под финишное покрытие.
Войлочная. Здесь нужно уточнить, что не всякий войлочный материал натуральный. Он может производиться как из шерсти животных, так и из синтетических волокон. Толщина ее варьируется от 1 до 10 мм. Характеризуется звуко- и теплоизоляцией. Наиболее успешно используется в тандеме с мягкими напольными покрытиями.

Пробковая – это прессованный материал, изготовленный из измельченной коры пробкового дуба. Склеивающим элементом выступает натуральное вещество – суберин, содержащееся в коре некоторых растений. Он придает материалу водо- и газонепроницаемость, а также низкую теплопроводность. Пробковая подложка устойчива к деформации, гипоаллергенна, долговечна. Продается в виде рулонов толщиной 2-4 мм и матов – 4-10 мм. Это неплохой вариант для теплого пола. Среди минусов можно отметить чувствительность к избытку влаги и высокая цена.

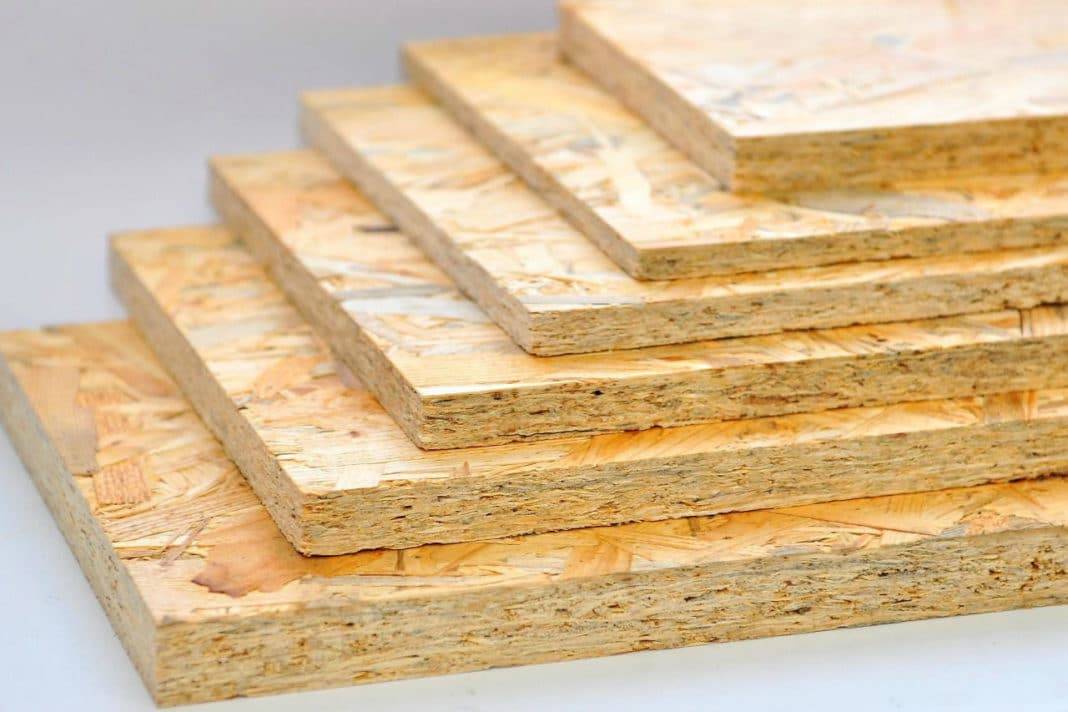

ОСП, ДСП, фанера – используются для монтажа теплого пола по финской технологии, без классической бетонной стяжки. Выбирать следует материалы с низким содержанием формальдегидов, так как при нагревании эмиссия вредных веществ увеличивается.

Синтетическая

Подложки искусственного происхождения характеризуются отсутствием благоприятной среды для развития бактерий и грибков. В продаже встречаются образцы с отражающим слоем и без. Нужно отметить, что фольгированное покрытие не выдерживает контакта с бетоном и разрушается через пару месяцев. Среди синтетических видов подложки выделяют такие разновидности.

Пенополиэтилен

Это изолирующий материал, полученный путем вспенивания полиэтилена углеводородами.

Прочно обосновался в строительной отрасли за счет следующих свойств:

низкая теплопроводность;
сохранение прочности и эластичности при экстремально низких температурах (до – 60);
стойкость к агрессивным средам;
звукоизоляция;
нетоксичность, даже при горении;
водонепроницаемость;
экономичность.

Среди минусов следует отметить горючесть материала (при температурах выше 102 градусов начинает плавиться), подверженность деформации без восстановления при длительных нагрузках. Вспененный полиэтилен бывает двух типов: несшитый и сшитый (химическим или физическим путем). У последнего износостойкие качества несколько выше.

Пенополистирол

Наиболее популярен в качестве подложки теплого пола экструдированный пенополистирол.

Выпускается в листовой форме толщиной от 10 до 120 мм. Внешне похож на обычный пенопласт, но отличается большей прочностью и устойчивостью к повышенным нагрузкам. Соответствует практически всем требованиям утеплителя пола.

Из вспененного полистирола делают также перфорированную подложку, которая применяется в системе теплого пола под финишное покрытие. Наличие отверстий повышает теплопроводность материала и дает теплому воздуху прорваться на поверхность.

Пенополиуретан

Обладает наиболее низкой теплопроводностью среди всех изоляционных материалов. Высокая водонепроницаемость, звукоизоляция, устойчивость к кислотным и щелочным средам, к химическому и биологическому воздействию, огнестойкость, удобство использования делают этот материал почти идеальным для системы теплых полов.

Минеральная

Среди минеральных утеплителей выделяют:

Пеностекло. Абсолютно положительный материал с экологической, технологической и изоляционной точек зрения. Единственный минус — это высокая стоимость по сравнению с прочими образцами.
Минеральная вата. Используется в качестве изолятора только при условии идеальной гидроизоляции с обеих сторон. Это объясняется тем, что при длительном воздействии воды она теряет свои теплоизоляционные свойства.

Комбинированный материал

Водяной тёплый пол укладывают в бетонную стяжку. На ней может образовываться конденсат. Чтобы влага не попадала на ламинат, стяжку закрывают тонким полиэтиленом. Далее укладывают подложку. Производители предлагают воспользоваться комбинированным материалом, который состоит из полиэтиленовой плёнки и пенополистирола.

Ещё одной разновидностью подложек под линолеум является фольгированный пенополистирол. Фольга послужит отражающим экраном. Она способствует направленному распределению тепла к напольной поверхности.

Для ламината, который укладывают на водяной тёплый пол, выбирают фольгу с лавсановой тканью. Её рекомендуют располагать на черновом покрытии, чтобы не допустить теплопотери, связанные с обогревом фундамента. В этом случае подложку под облицовку можно использовать без отражающего экрана.

Чтобы сохранить тепло, которое идёт от водяного контура к поверхности пола, необходимо использовать изоляционный материал. Для ламината выбирают подложку. Лучшим покрытием является битумно-пробковый, резиново-пробковый материал, пенополистирол. Эффективны комбинированные изоляции на основе пенополистирола. Без подложки ламинат использовать не рекомендуют.

YouTube responded with an error: Daily Limit Exceeded. The quota will be reset at midnight Pacific Time (PT). You may monitor your quota usage and adjust limits in the API Console: https://console.developers.google.com/apis/api/youtube.googleapis.com/quotas?project=268921522881

Особенности выбора подложки

Выбирать подложку нужно тщательно, так как от неё зависит не только работа тёплого пола, но и атмосфера в вашем доме

Поэтому, при покупке утеплителя профессионалы советуют уделять внимание следующим моментам и делать выбор на основе ниже перечисленных параметров

Видео

Водяной пол — для такой конструкции применяется фольгированная подложка со светоотражающим покрытием. Данный мат стоит недорого, и отлично подходит при желании сэкономить жизненное пространство, однако вид не рекомендован для цокольных этажей. Для водяных полов лучше брать плёночные модели, они хоть и дороже, но оснащены повышенными теплосвойствами. Отличное решение для водяной конструкции — подложка из экструдированного пенопласта с бобышками, она обладает повышенным качеством и простотой монтажа, так как трубы укладываются в пазы. Выбор рулонного пробкового материала или вспененного полистирола будет также хорошим вариантом.
Электрический пол — подойдёт фольгированный рулонный или плиточный утеплитель. Не рекомендуется наличие алюминиевого отражающего слоя, лучше, если это будет вакуумное напыление. Если высота допускает более толстый пирог, то стоит положить пенополистирол с фольгированным слоем толщиной 2 — 3 см. При ограничении в высоте, в качестве теплоизоляции можно использовать вспененный полиэтилен 2 — 3 мм.

Для инфракрасной модели пола можно выбрать листы ДСП или магнезитовые плиты, но предварительно потребуется проложить фольгированную плёнку.

По виду полового покрытия

Чем меньше вес напольного покрытия, тем допустимо использовать подложку с более низкой прочностью.

При монтаже ламината можно применять вспененный полимер, а при использовании керамической плитки, укладка которой будет осуществляться на бетонную стяжку, нужна подложка из экструдированного материала, который имеет повышенную прочность.

Под линолеум требуется только твёрдая основа или дополнительная тонкая бетонная стяжка.

По типу основания

Практически любой вид подложки, возможно, укладывать как на бетонное черновое основания, так и на деревянное.

Единственная особенность при монтаже на деревянный пол повышенный уровень гидроизоляции и огнестойкости.

Основные параметры при выборе

Сегодня производители предлагают большой ассортиментный ряд подложек под теплые водяные полы. Но правильный выбор можно сделать, зная главные требования, предъявляемые к подложкам.

Показатель упругости и прочности на сжатие. Отопительная водяная система отличается солидным весом. Подложка под ней не должна прогибаться, толщину ее не уменьшают. При снятии нагрузки материал, из которого изготовлена подложка, должен принимать первоначальный вид.
Устойчивость к воздействию факторов негативного характера. От качества материала зависит стабильность характеристик подложки.
Низкий показатель тепловой проводимости. Считается одним из основных условий. Желаемое требование при этом – минимальная толщина подложки, чтобы минимизировать толщину всей отопительной системы.
Устойчивость к продолжительному контактированию с влагой. При эксплуатации водяного теплого пола возникают ситуации аварийного характера в виде протечки теплового носителя. И хоть во время укладки предусматриваются мероприятия по увеличению надежности системы, для воды дополнительное препятствие лишним не будет. Еще одна немаловажная особенность – процентный показатель максимального впитывания влаги. Материал подложки не должен промокать, но если такое произошло, структура его должна обеспечить оперативное просыхание без выполнения демонтажа напольного покрытия. Такие подложки для теплого водяного пола хороши под ламинатили паркет, которым противопоказано воздействие влаги. В момент аварии подложка для теплого водяного пола, уложенная под ламинат, примет в себя всю вытекшую из системы отопления воду, не повредив чистовое покрытие пола.

Цены. Сегодняшний выбор подложек обеспечивает солидный разброс по стоимости этого материала. Опытные специалист может подобрать вариант, оптимальной сочетающий в себе качество и цену.
Универсальность. Можно собирать подложку по принципу конструктора, что дает возможность в процессе монтажа менять параметры длины трубопроводной системы и ее конфигурацию.

Выбор может осуществляться с учетом материала для финишной отделки пола:

подложка под теплый пол, отделанный ламинатной доской, должна монтироваться по ровной поверхности. Чтобы устранить недочеты цементной сяжки, специалисты советуют использовать подложки из мягких материалов. Это могут быть подложки из вспененного сырья либо покрытия из пробкового дерева. Предпочтение отдается рулонному варианту, потому что после него остается минимальное количество отходов. Пробковая подложка не подвергается деформированию, не дает усадку;
в случае, когда в качестве финишной отделки выбран линолеум, то рекомендуется использовать твердую подложку. Отлично в этом случае подойдут плиты ДСП, придающие полу твердость;
отделка керамической плиткой имеет один недостаток – холодную поверхность. Основная задача водяного теплого пола – максимальный прогрев. В таком случае в качестве подложки рекомендуется закладывать пенополистирол с фольгированной поверхностью, минимизирующий тепловые потери.

Если для финишной отделки выбран линолеум, то рекомендуется использовать плиты ДСП

Где и зачем располагается подложка

Вопрос о месте и назначении подложки под теплый пол зависит от его конструкции. Чтобы лучше понять ценность этого элемента, надо подробно рассмотреть саму структуру различных систем обогрева.

Подложка для электрических полов с кабельным обогревом

Хотя такой вариант системы обогрева требует для реализации самых больших усилий, он может считаться классическим исполнением теплого пола. Перед началом его монтажа необходимо выполнить такие работы:

нанесение черновой стяжки для выравнивания поверхности (при необходимости);
создание слоя теплоизоляции;
нанесение стяжки, закрывающей теплоизоляцию и выступающей как основа для теплого пола.

После этого начинается непосредственно создание системы обогрева. Первоначально размещается подложка под электрический теплый пол, поверх которой саморезами крепятся монтажные ленты. В этих лентах будет закреплен греющий кабель. После его размещения и подсоединения к сети, расположения датчика, все заливается цементом.

В такой конструкции системы обогрева подложка под теплый пол выполняется из алюминиевой фольги. Ее назначение – равномерное распределение тепла от кабеля по всему полу. Это необходимо, как минимум, по двум причинам:

Обеспечение по всему объему помещения одинаковой температуры.
Исключение локального перегрева кабеля и отвод от него избыточного тепла.

Как видно из приведенного описания, подложка для теплого пола при такой системе обогрева позволяет увеличить срок эксплуатации греющего кабеля. Происходит это вследствие поддержания его оптимального рабочего режима, а также улучшает распределение температуры в комнате благодаря прогреву всего ее объема. Не стоит забывать и о неявных положительных последствиях, которые обеспечивает такая подкладка под теплый пол.

Укладка греющего кабеля на подложку

При системе отопления, основанной на греющем кабеле, воздух в помещении получает тепло от пола. Чем больший объем пола прогрет, тем дольше он будет остывать, тем меньше энергии будет потреблять. Такую повышенную температуру обеспечивает, в том числе, подложка под теплый пол, купить и установить ее при монтаже системы отопления просто необходимо.

Подложка для полов с инфракрасным обогревом

При использовании инфракрасной пленки конструкция системы обогрева значительно отличается от описанной классической. Хотя и в этом случае применяется подложка под инфракрасный теплый пол, назначение ее другое.

При монтаже такого обогрева сама поверхность существующего пола выступает как основание теплого пола. На него укладывается гидроизоляции (не всегда, только в случае необходимости), а поверх – слой теплоизолирующего отражающего материала. Именно это и будет подложка под пленочный теплый пол. На эту подложку укладывают ИК пленку, отдельные листы которой соединяются между собой с соблюдением полярности, а затем подключаются к сети.

Теплый инфракрасный пол

К используемому материалу есть одно обязательное условие – подложка под теплый пол фольгированная недопустима, во всяком случае, применение алюминиевой фольги как отражающего материала категорически запрещено. Это связано с требованиями безопасности, в случае каких-либо дефектов в контактах может произойти замыкание на подложку.

Такие теплоизолирующие отражающие подкладки под нагреватель изготавливаются обычно из вспененных полистиролов или полимеров, в качестве отражающего материала используется металлизированный лавсан. В конструкции пленочной ИК системы обогрева обязательна к применению такая подложка для теплого пола, купить ее можно в тех же магазинах, где продаются сами теплые полы.

Укладка вспененного пенополистирола

Нет ничего удивительного в таком требовании, именно оно, незначительное на первый взгляд, обеспечивает высокую эффективность работы и безопасность обогрева. В данном случае, уложена или нет такая подложка для теплого пола, цена ей – 30% экономии от потерь тепла. А это очень много для любой системы. Так что необходимо просто соблюдать технологию.

При всей своей, на первый взгляд, незначительности, подложка, размещаемая под теплым полом, играет важную роль в обеспечении эффективности работы всего обогрева. Причем ее задачи отличаются в различных реализациях обогрева. Тем не менее, она необходима для эффективности, безопасности и экономичности работы любой системы.

Виды подстилок

Под ламинат.

Этот тип напольного покрытия требует особого отношения, поскольку несоблюдение температурных режимов приводит к тому, что между ламелями появляется свободное пространство. Новообразованные щели уменьшают адгезионные свойства ламината, в результате чего пол начинает скрипеть.

Схема укладки подложки под ламинат

Избавиться от вышеперечисленных проблем поможет специальная накладка – подложка под теплый пол. Естественный барьер между отопительной системой и напольным покрытием, предотвратит деформацию и появление характерного скрипа.

Полиэтиленовая подстилка под водяной пол монтируется между трубопроводом и напольным покрытием. Она хорошо сочетается с бетоном, цементом, не подвергается деформации при контакте с кислотами и щелочными веществами, а также грибками и плесенью.

Для водяного теплого пола.

Для отопительной системы этого типа применяется полипропилен или вспененный полиэтилен, который сверху прикрывается еще и металлизированным покрытием или лавсановой пленкой. Металлизированный слой помогает теплу равномерно распределяться по периметру, а вспененный полиэтилен обеспечивает теплоизоляцию конструкции.

Схематический рисунок конструкции водяного теплого пола

Пеноматериал – это современный теплоизоляционный материал. Его присутствие препятствует потерям тепла в нижних ярусах (бетонная стяжка). Он легко переносит высокие температуры (до 90 и выше). Это свойство позволяет укладывать трубопроводы прямо в теплоизоляционные материалы. Кроме этого, подложка для теплого пола из пеноматериала обладает высоким уровнем звукоизоляции и теплоотражающей способностью.

Использование вышеописанных материалов в качестве подкладки позволит сохранять до 85–90% тепла, что, в свою очередь, сокращает расходы на обогрев помещения.

Также под водяной пол могут класть экструдированный пенополистирол или изовату. Подкладка обеспечивает должный уровень теплоизоляции и хорошую продуваемость, что препятствует скапливанию влаги и образованию грибка.

Сильные стороны пенополистирольной подстилки:

Пенополистирольные плиты для водяного теплого пола

Качественная тепло- и звукоизоляция;
Дешевизна;
Пожаробезопасность;
Легко устанавливается;
Долговечность (до 100 лет);
Экологичность.

Отметим, с помощью самоцентрирующихся замков вы можете легко установить пенопластовые плиты. Такая схема укладки значительно упростит монтаж труб под водяной пол и увеличит уровень безопасности.

Под инфракрасный пол

Виды:

Листы ДВП (из магнезитовой плиты) стелятся непосредственно на фольгированную стяжку. Фольгированная стяжка лучше сохраняет температуру в доме и бережет трубопровод от накопления лишней влаги;
Полимерная металлизированная пленка укладывается под пленку с инфракрасными резисторами. Многие ценят пленку за ее гибкость, эластичность и экологичность.

Подложка под инфракрасный теплый пол кладется сплошным массивом по всей площади дома. Швы проклеиваются липкой лентой или скотчем. С помощью скотча и липкой ленты вы улучшите гидроизоляционные свойства метализированной пленки. Для еще большой надежности пленку можно склеить обыкновенным клеем ПВА.

Критерии выбора облицовочного покрытия

Монтаж водных или электрических отопительных систем под дальнейшую укладку обычного ламината, может обернуться массой проблем, связанных с постоянным нагревом материала до 25-27°C.

Применение обычного ламината до 25 °C абсолютно не несет никакого вреда для здоровья человека и окружающих, что подтверждено целым рядом исследований. Специализированный ламинат для теплого пола лишен данного недостатка за счет применения специальной технологии изготовления, основанной на уменьшения количества вредных связующих.

Маркировки, указывающие на возможно использования облицовки совместно с обогревательными системами

Принадлежность и возможность монтажа ламината поверх уложенной системы теплого пола указывается на упаковке и в инструкции по укладке, которая прилагается к материалу. У большинства производителей об это свидетельствует специальная маркировка в виде стилизованного значка, указывающего на теплый пол, спирально расположенные нагревательные элементы или сопроводительный комментарий вида “Underfloor Heating”.

Рядом с маркировкой указывается рекомендуемый вид отопительных систем и температурный диапазон, в котором разрешено использовать данный материал, без возникновения каких-либо проблем.

С технической точки зрения ламинат для полов с подогревом должен обладать определенным коэффициентом теплопроводности. По европейским стандартам показатель теплопроводности для финишной облицовки, уложенной над обогревательной системой, должен быть не более 0,15 м²*K/Вт.

Величина в 0,15 м²*K/Вт включает сопротивление используемого ламината и подложки, применяемой для его укладки. К примеру, было приобретено покрытие с коэффициентом равным 0,078 м²*K/Вт и подложка с показателем в 0,066 м²*K/Вт. В сумме это дает 0,144 м²*K/Вт, что вполне соответствует требованиям.

К выбору материалов с соответствующими показателями теплопроводности следует подойти с полной серьезностью, так как от этого зависит дальнейшая эксплуатация покрытия. При превышении заявленных норм возможен риск перегрева системы теплого пола и порча напольной облицовки.

Критерии выбора подходящей подложки

Подбор подложки ведется с учетом используемого напольного покрытия и его коэффициента теплопроводности.

Подложки под напольное покрытие на основе вспененного полиэтилена, пенополистирола и натуральной пробки

Важно учитывать данный показатель, так как применение неспециализированных подложек различной толщины, может привести к перегреву обогревательной системы и бесконтрольному расходу электроэнергии. Например, подложка фирмы Arbiton торговой марки IZO-FLOOR THERMO изготавливается из экструдированного полистирола, имеет толщину 1,6 мм и сопротивление не более 0.06 м²*K/Вт

Подложка торговой марки Quick-Step Uniclic Plus изготавливается из вспененного полиэтилена, имеет толщину 2,1 мм и коэффициент теплопроводности 0.059 м²*K/Вт

Например, подложка фирмы Arbiton торговой марки IZO-FLOOR THERMO изготавливается из экструдированного полистирола, имеет толщину 1,6 мм и сопротивление не более 0.06 м²*K/Вт. Подложка торговой марки Quick-Step Uniclic Plus изготавливается из вспененного полиэтилена, имеет толщину 2,1 мм и коэффициент теплопроводности 0.059 м²*K/Вт.

На практике подложка из полиэтилена хорошо поддается раскройке, легко укладывается и стыкуется. Покрытие из полистирола отличается высокими тепло- и гидроизоляционными свойствами, что позволяется укладывать ее совместно с водяным теплым полом.

Помимо вышеперечисленных материалов для монтажа ламината для теплого пола может быть использована подложка из натуральной пробки. Данный материал отвечает всем предъявляемым требованиям – теплопроводность 0.042 м²*K/Вт при толщине 2 мм.

Пробка является экологически чистым материалом, не гниет, не способствует жизнедеятельности грибков и паразитов. Является прямой альтернативой покрытиям, изготовленными из синтетических продуктов. Единственный минус – цена, которая вкупе с ламинатом может превысить 1000-1300 руб/м2.

Виды подложек с фольгой

В настоящее время, продаётся большое количество моделей утеплителя с фольгой, они имеют различную основу, и предназначены для разных строительных работ.

Смотреть видео – как работают разные типы подложек, отраженние теплового излучения и т.д.

Фольгоизол

Подложка для тёплого пола из фольгоизола чаще используется для строительства бань и саун. Ведь главный плюс фольгоизолона — не боится воды и резких температурных перепадов. Эксплуатационный срок большой, так как изделие не подвержено гниению.

Материал экологичен, имеет повышенные свойства звукоизоляции, способен выдерживать нагрузки механического характера. Но из-за высокой стоимости, практически не используется как утеплитель для жилых помещений, исключение — элитное жильё.

Базальтовый утеплитель

Базальтовая вата является лидером среди утеплителей. Обладает низкой теплопроводимостью, хорошо переносит температурные изменения, в приделах от -200 до +700 градусов. Данный вид оснащён отражающей поверхностью, не горит, процесс его укладки прост.

Несмотря на то, что утеплитель не восприимчив к нагреву, использовать его в пироге тёплого пола не рекомендовано, так как при нагреве возможно выделение вредных веществ.

Минвата

Минеральная вата со слоем фольги обладает отличными теплоизоляционными свойствами, помимо этого, она пожаробезопасна. Однако в составе есть компоненты, которые при нагревании выделяют вредные вещества, поэтому противопоказана для тёплых систем.

Не подходит и для мест с повышенной влажностью, так как при напитывании водой вата теряет свои свойства. Она рекомендована для производственных помещений.

Полиэтилен вспененный

Полиэтиленовое полотно со вспененной структурой, имеющее отражающую поверхность считается наиболее популярным видом утеплителя. Подходит полиэтилен с фольгой, как для водяного тёплого пола, так и для кабельного.

Вспененный полиэтилен обладает хорошей пластичностью и имеет повышенную прочность. Материал обладает устойчивостью к влаге, не подвержен воздействию химикатов, хорошо поглощает шум, не способствует развитию микроорганизмов. Срок службы данного вида большой.

С лицевой стороны изделие из вспененного полиэтилена имеет лавсановую плёнку с металлизированным покрытием. Отражающая поверхность обеспечивает равномерное распределение тепла, а пенистое основание с воздушными ячейками не позволяет тёплым потокам утекать в бетонную стяжку.

Пенополистирол с фольгой

Пенополистирол покрытый фольгой — популярный теплоизолятор для тёплого пола: водяного и электрического. Он инертен к химическому воздействию, и достаточно прочен.

Кроме того, выдерживает температуру от -180 до +180 градусов, хотя такие температуры в быту не требуются. Изделие не гниёт, не способствует развитию вредоносных микроорганизмов, а, следовательно, не вредит здоровью людей.

Мультифольга

Мультифольга — полотно из множества слоёв. Фольгированный алюминиевый слой с камерами наполненными воздухом, и основание изделия — это полиэтилен или пропиленовая плёнка. Пузырчатая прослойка позволяет свести потери тепла к минимуму.

Утеплитель данной модели не подвержен действию влаги, имеет высокий потенциал теплоизоляции, и повышает эффективность обогревательной системы.
