Монтаж и настройка коллектора теплого пола

Перед монтажом теплого пола

Для работы вам понадобятся:

Непосредственно сам комплект тёплого пола Калео в который входят: рулон термоплёнки, зажимы контактные, сенсор температуры пола (покупается отдельно), терморегулятор (покупается отдельно), комплект электропроводки и изоляция.
Материал необходимый для монтажа пленки и напольного покрытия: теплоотражающий материал, скотч, при финишной отделке ламинатом или паркетом используется шумоподавляющая подложка (толщиной не более 3 мм) или полиэтиленовая пленка, в случае применения ковролина или линолеума используем ДВП (оргалит, СМЛ, ГВЛ и т.д.).

Обязательно при монтаже плёночного инфракрасного тёплого пола применять теплоотражающий материал он снижает тепловые потери. В качестве него используют материал покрытый полипропиленовой или металлизированной лавсановой плёнкой.

При укладке под такие напольные покрытия как ковролин, линолеум и аналоги рекомендуется использовать теплоотражающий материал с мягкой прослойкой, например:

Инфрафлекс,
Изолон ППЭ-3003 или НПЭ-3003,
Пенотерм НПП ЛП толщиной 3-5 мм.

При укладке под керамогранит, керамическую плитку, жидкие полы, паркет и ламинат советуем применять теплоотражающий материал с твердой прослойкой: изолон ППЭ-0502 (с кратностью вспенивания 5-10) или техническую пробку толщиной 2 мм.

Инструкция по монтажу теплого пола Caleo

Заранее продумайте, где на стене будет находиться терморегулятор.

Приготовьте ровную и чистую основу под укладку на неё термоплёнки.

На подготовленную поверхность укладываем теплоотражающий материал. Между термопленкой и теплоотражающим материалом не должно быть воздушного промежутка.

Листы теплоотражающего материала крепим на скотч. При помощи скотча также соединяем листы между собой.

Далее разрезаем термоплёнку по специальным линиям отреза на нужные нам размеры. Линии разреза расположены через каждые 17,4 см. Для уменьшения количества точек подключения резать плёнку нужно на максимально возможную длину (но не более 8 пог.м).

Для уменьшения длины проводов контакты на термоплёнке должны быть направлены в сторону стены, на которой будет находиться терморегулятор.

Раскладываем термоплёнку медной полосой вниз на теплоотражающий материал.

Установите контактный зажим на медную токонесущую полосу термопленки. При установке смотрите, чтобы одна сторона зажима находилась внутри её, а другая поверх медной полосы – снаружи.

Зажимаем пассатижами контактный зажим. Применяйте контактные зажимы входящие в комплект тёплого пола Caleo или аналогичные.

Теперь необходимо линии отреза медной шины, включая серебряные контакты заизолировать. Для этих целей применяют короткую, разрезанную на 2 части, битумную изоляцию входящую в набор изоляции.

Термопленку крепим на теплоотражающем материале скотчем воизбежание её сдвига.

Устанавливаем терморегулятор на стену вблизи с розеткой в доступном и удобном для Вас месте. Терморегулятор к электросети можно подключить непосредственно к проводке стационарно или как бытовой электрический прибор, при помощи вилки включаемой в розетку.

Далее укладываем монтажные провода.

Для удобства монтажа в комплекте находятся провода двух цветов. Монтажные провода необходимо располагать с одной стороны помещения и желательно так, чтобы основной пучок проходил под плинтусом.

Также провода можно уложить в сделанное углубление в теплоотражающем материале.

Зачистите концы проводов для подключения их к контактным зажимам. Вставьте провод в контактный зажим и зажмите его пассатижами. Проверьте, чтобы провод был хорошо закреплен.

Теперь нужно заизолировать места подключения к термопленке входящими в её комплект отрезками изоляции. Для изоляции одного соединения используем два отрезка.

Пример можно посмотреть в конце полосы, там уже установлена изоляция.

Серебряные контакты тоже должны полностью быть заизолированы по всему срезу.

Убедитесь еще раз в качественной изоляции всех соединений и линий отреза.

Подключаем, согласно схеме входящей в комплект тёплого пола, провода к терморегулятору.

Устанавливаем датчик температуры пола под термопленку снизу нагревательного элемента. Крепим его при помощи битумной изоляции.

В теплоотражающем материале делаем углубление, чтобы избежать неровностей напольного покрытия. Если используете мягкие напольные покрытия, то датчик температуры тёплого пола необходимо устанавливать в том месте где будет наименьшая на него нагрузка.

Заключительным этапом является подключение электропитания к терморегулятору электрического пола caleo, которое осуществляется специалистом электриком. И помните, что подключение устройств мощностью более 2кВт должно производиться через отдельный автомат.

Теперь можно протестировать всю систему тёплого пола. При включении температуру пола необходимо установить не более 30 °С.

Проверьте, чтобы все полосы термопленки нагревались.
Проверьте отверткой-индикатором места подключения проводов к термоплёнке и изоляцию линии отреза.
В местах соединения не должно быть нагревания и искрения.

Поверх теплого пола для дополнительной защиты уложите полиэтиленовую пленку. Места соединения плёнки заизолируйте при помощи скотча.

В случае настилки ламината можно применить специальную подложку поставляемую вместе с ним.

Предназначение

Коллекторный узел – это важный элемент водяного теплого пола, который предназначен для распределения теплоносителя в отопительной системе. Благодаря особой конструкции внутри данного агрегата происходит смешивание горячей и холодной жидкости. Такая особенность позволяет произвести регулировку температуры теплого пола и контролировать его работу.

Конструкция коллекторного узла Valtec для теплого пола

Коллекторный узел работает благодаря циркуляции теплоносителя. Нагретая жидкость поступает внутрь теплого пола, где остывает и возвращается обратно для подогрева.

В процессе работы устройства происходит смешивание циркулирующих веществ с разной температурой для достижения оптимальных характеристик. Данный процесс контролируется при помощи нескольких дополнительных элементов – разнообразных датчиков, клапанов и других.

Коллекторная группа с насосом является самой эффективной. Циркуляция теплоносителя по водяному контуру происходит принудительным способом.

Схема подключения коллекторного узла к теплому полу

Это позволяет получить продуктивное отопление напольного типа, которое устанавливается в помещениях со значительной площадью. Для устройства теплого пола с естественной циркуляцией необходимо позаботиться о наличии оптимального уклона, что бывает достаточно сложно.

Разновидности пола Caleo

Компания Caleo за более чем 10 лет выпустила 4 поколения ИК термопленки. Отличаются они между собой мощностью. Например, слабые по мощности модели предназначаются для поддержания в помещении хорошего микроклимата, служа как дополнительное отопление. Что касается самых мощных систем обогрева, то их можно эксплуатировать в качестве основного обогрева жилища. Ниже приводится обзор всех четырех видов пленки, при этом увидим в чем они различаются еще, помимо цен.

Caleo LINE 130

Этот тип пленки считается стандартной ИК обогрева. Это поколение имеет прямое соединения греющих полос, оснащенных горячими элементами и холодными токоведущими медными шинами.

В составе комплекта при покупке имеются такие компоненты:

Нагревательная пленка.
Контактные зажимы для подключения кабеля.
Кабель электрический.
Изоляция для контактов.
Инструкция по монтажу и эксплуатации.
Видеоинструкция на диски.

Инфракрасный пол Caleo LINE 130 обладает такими техническими характеристиками:

Пленка, шириной в 500 мм.
Каждый 200 мм имеет линия отреза. Она обозначается специальными символами.
Температура нагрева 50°С, это максимальный показатель.
Пиковая мощность 13- Вт/м2. Фактически устройство потребляет 40 Вт/м2 электроэнергии.

Caleo GRID

Серия термопленки GRID имеет свою уникальную особенность, которая заключается в антиискровой серебряной сетке. Эта система полностью исключает как холодные, так и горячие контакты, т.е. она разделяет нагревательный элемент с токопроводящей шиной.

Если вы решили постелить теплые полы в простом помещении, то вам будет достаточно мощности 150 Вт/м2. Его монтаж также осуществляется под паркет, линолеум, ламинат и ковролин. Если же планируете теплый пол Caleo GRID на лоджии, то мощность термопленки потребуется 220 Вт/м2.

В составе купленного комплекта, вы найдете:

Инфракрасная пленка.
Зажимы контактные.
Электрические провода.
Изоляционный комплект.
Гарантийный талон и инструкция.
Видеоинструкция на диске.

Также можно выделить некоторые технические характеристики изделия, для примера возьмем пленку мощность в 150 Вт/м2:

Ширина пленки 500 и 1000 мм.
Энергопотребление с установленным терморегултором на 1 м2 составляет 150 Вт/м2.
Длина полосы может иметь такой максимальный показатель: для ширины пленки 0,5 м – 11 пог.м, а для пленки шириной 1 м – 5 пог.м.
Температура плавления 130°С.
В общем спектре доля инфракрасных лучей составляет 90,4%.

Caleo GOLD

Если в предыдущих типах пленки Caleo запрещается укладывать ее под мебель и другие крупногабаритные предметы, то в случае с Caleo GOLD она разработана специально для таких случаев. Однако, устанавливать мебель можно ту, которая имеет минимальное количество точек соприкосновения.

В комплекте ИК пленки имеется:

Термопленка GOLD.
Зажимы для контактов.
Электрический кабель.
Специальный комплект для изоляции контактов.
Инструкция по монтажу и эксплуатации.
Видеоурок.

Что касается технических характеристик, то ИК пленка Caleo GOLD имеет такие показатели. Мы рассмотрим для примера пленку, мощностью в 230 Вт/м2:

Потребляемая мощность 230 Вт/м2.
Средний показатель энергопотребления 52 Вт/ч.
Ширина пленки 500 мм.
Длина полосы 8 м.
Температура плавления 130°С.

Caleo PLATINUM

Этот вид пленки самый передовой и разработан согласно последнему слову техники. Работает она на основе полного саморегулирования. Если в одной части комнаты пол холодней, то пленка греется с большей мощностью и наоборот. Поэтому для пленки серии PLATINUM абсолютно не страшно полное запирание мебелью. В отличие от серии GRID она экономней на 30-40%.

Что касается комплекта изделия, то он имеет:

Пленку ИК.
Специальные зажимы для контактов.
Электрические провода.
Комплект изоляции.
Инструкция по монтажу и эксплуатации.
Видеоинструкция на диске.

Интересно будет увидеть и некоторые технические характеристики Caleo PLATINUM, для примера возьмем мощность 280 Вт/м2:

Средний показатель энергопотребления составляет 75 Вт/ч.
Ширина изделия 500 мм.
Длина пленки 8 пог.м.
Температура плавления 130°С.

Также будет интересно ознакомиться с тем, как осуществляется монтаж инфракрасной пленки Caleo своими руками.

Электрический теплый пол под ковер: плюсы и минусы

Преимущества переносных систем

Простой и быстрый монтаж, мобильность оборудования: перед подключением достаточно расстелить мат или плёнку под напольным покрытием. Демонтаж заключается в отключении устройства от электросети. В результате теплый пол под ковер можно легко и быстро перемещать по дому.
Есть возможность регулирования температуры нагрева при помощи термостата. Для управления предусмотрено наличие специального поворотного рычага.
Можно укладывать теплый пол под ковер на деревянный пол: температура не превышает +30 ⁰С, что делает его абсолютно безопасным для использования в подобных условиях.
Энергопотребление переносных моделей аналогично стационарным модификациям и составляет 250 Вт/м2.
Мобильный теплый пол под ковер устойчив к механическим повреждениям, коррозионным воздействиям, перепадам температур. При нарушении целостности плёнки она будет продолжать полноценно работать.
Теплый пол под палас работает с КПД от 90 %.
Высокий уровень безопасности обеспечивается за счёт автоматического выключения мата при обрыве в цепях электропитания.
Мобильный теплый пол под ковер не сушит воздух, поэтому для аллергиков не представляет опасности.

Недостатки использования плёночного тёплого пола под ковёр

У тех, кто сомневается в том, можно ли класть ковер на инфракрасный теплый пол, как правило, есть всего несколько аргументов.

Сбои в работе датчика температуры, которые могут происходить, если его закрыть напольным покрытием;
Отсутствие возможности установки на пленочный теплый пол под ковер или ковролин тяжёлой мебели (это связано с возникающим в таких случаях перегревом и снижении срока службы самого нагревательного мата);
Возможность укладки только на ровную поверхность без существенных дефектов (в местах образования впадин, бугров, трещин теплый пол под ковром под внешним давлением будет сминаться, что приведёт её к дополнительным повреждениям).

Хотя стоит признать, что все перечисленные «недостатки» скорее являются особенностями подобных систем отопления.

Зачем для системы отопления теплый пол нужен узел подмеса

Теплые полы сегодня можно встретить практически в любых жилых помещениях. Городские квартиры, если позволяют конструктивные особенности жилого объекта, нередко отапливаются подобным образом. Во многих частных домах, в коттеджах водяные полы явление распространенное. Благодаря особенностям конструкции, система теплых полов может использоваться как полноценный, основной обогрев жилых помещений, так и в качестве вспомогательного варианта отопления. Грамотный монтаж, наличие соответствующего оборудования позволит вам использовать водяные полы с максимальной эффективностью. А поможет вам в этом, узел подмеса для ваших теплых полов.

Теплые водяные полы представляет собой низкотемпературную систему отопления. В отличие от радиаторов, для нормальной работы греющих водяных контуров необходимо иметь теплоноситель, температура которого варьируется в пределах 35-55С. Вода, которая циркулирует в системе центрального отопления значительно горячее, не говоря уже о теплоносителе, нагреваемом в результате работы отопительного котла. Работу по подготовке воды для водяных контуров выполняет смесительный узел. Вдобавок ко всему, через систему входов коллектора осуществляется распределение теплоносителя по трубопроводу теплого пола.

На заметку: следует сказать, что смесительный узел или узел подмеса необходим тогда, когда вы изъявили желание сделать у себя в доме отопление посредством греющих полов. Для других вариантов обогрева подобная техника не требуется.

Конструктивные особенности

Внешне мобильный теплый пол напоминает коврик, который есть не что иное, как несущий мат с закрепленным нагревательным элементом. Размеры изделия у производителей могут отличаться, не говоря уже о том, что есть возможность заказать его в соответствии с точными размерами в специализированных фирмах. Наибольшей популярностью пользуются изделия с параметрами – 1,8 на 0,6, 2 на 1,4 м, 2,8 на 2 м.

По конструкции мобильные мало отличаются от встраиваемых полов, в него входят:

нагревательный элемент;
подложка;
мягкий теплопроводящий лицевой слой;
коробка питания с проводом, причем вилка от него, как правило, подходит к разным типам розеток;
терморегулятор, он позволяет регулировать температуру с шагом в один градус и экономит тем самым электроэнергию. Правда, он не всегда входит в комплектацию, и приходится покупать прибор отдельно.

Передвижная система высокоэкономичная – обычно ее мощность колеблется в пределах 250–300 Вт, хотя и есть более мощные – до 560 Вт. Весит она 0,3–2 кг. Рабочий ресурс при таких параметрах довольно внушительный – минимум 50000 часов.

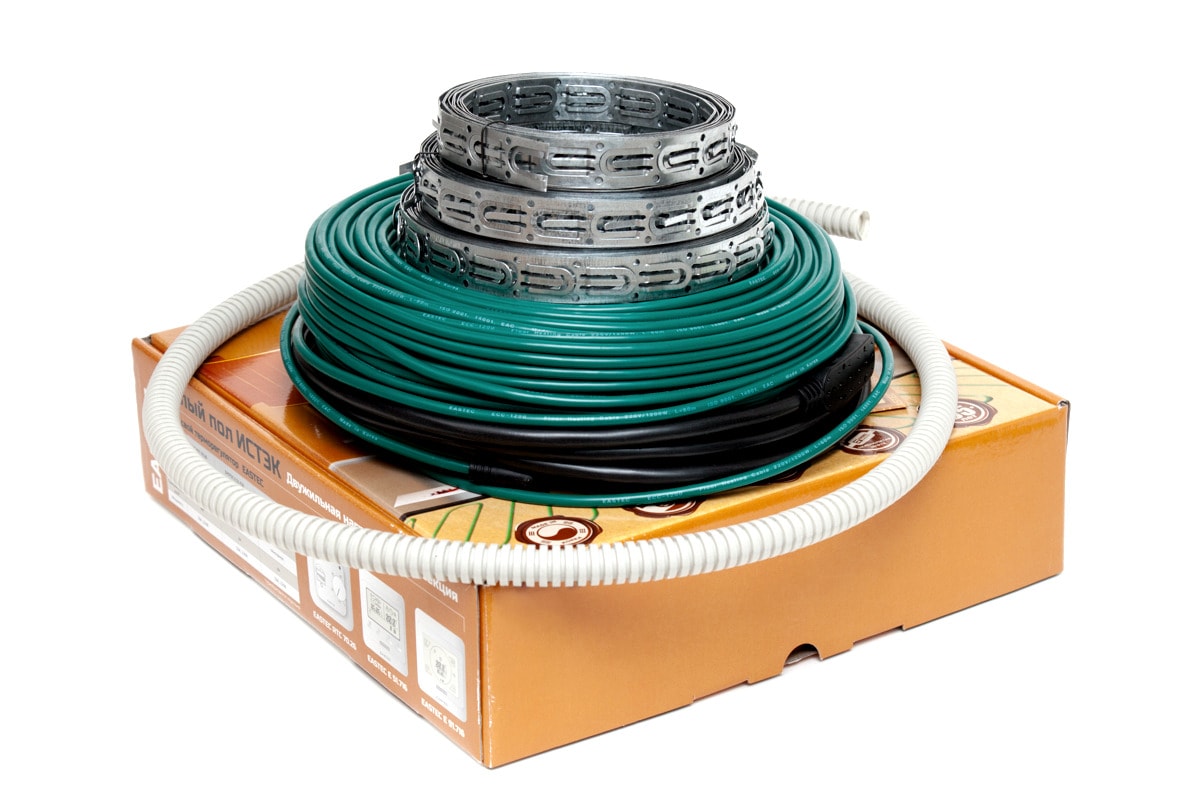

Описание системы «EASTEC»

Напольный обогрев используют для отопления жилых помещений или отдельных участков в доме. Методика актуальна и для промышленных предприятий. Для эффективного выращивания овощей в теплицах часто обустраивают электрическую систему обогрева «тёплый пол» плёночного типа. Обогрев можно устанавливать в саунах.

«Тёплый пол» eastec представляет собой двойную плёнку из полиэстера толщиной 0,33 мм.
Между слоями плёнки находятся графитовые полосы. Они являются обогревательным элементом.
На графит нанесена паста, в состав которой входит серебро. Она имеет антиискровое свойство. В этом случае исключается электрический пробой.
Полосы соединены медными шинами.
Защитное покрытие делает всю конструкцию водонепроницаемой и устойчивой к механическому воздействию.
Обогрев работает от 220 В.
Не рекомендуют устанавливать температуру нагревания для термоплёнки более 60 0С.

Термоплёнка имеет однородную структуру, что позволяет укладывать её под подложку. Поверх подложки обустраивают любое напольное покрытие. Если пол в помещении планируется застелить линолеумом или другим мягким материалом, то рекомендуют защитить систему листами фанеры.

Для организации отопления используют «тёплый пол» eastec различного размера и мощности. Для жилых помещений рекомендуют устанавливать систему напольного обогрева мощностью 110 Вт. Для хозяйственных построек и балконов выбирают термоплёнку 132 Вт, 220 Вт. Схема подключения простая:

нагревательный элемент;
электрический кабель, который соединяет все участки плёнки;
датчик температуры;
терморегулятор; устройство защиты отключения;
система питания.

Монтаж «тёплого пола» eastec не относится к сложным работам. Для установления системы отопления потребуется несколько часов. Термоплёнку укладывают на ровную, сухую поверхность бетонной стяжки. Дополнительно приобретают теплоотражатель, чтобы тепло равномерно распределялось по помещению.

Принцип работы смесительного узла

Как и все остальные системы отопления, в которых использует жидкий теплоноситель, отопление за счет водяных теплых полов работает по аналогичной схеме:

источник нагрева (автономный котел или стояк центрального отопления);
подающий и обратный трубопровод, водяные контуры, укладываемые в пол отапливаемого помещения;
устройства и приборы регулирующей группы.

Вода нагревается за счет работы котла или подается в систему из магистрали ГВС и центрального отопления. В автономном котле вода нагревается до температуры 75-95С, в системе ЦО температура воды немного меньше, 55-75С. В соответствии с санитарными нормами идеальная температура нагрева пола должна составлять 31С, благодаря которой в отапливаемом помещении создается зона комфортного пребывания. Для того, что бы добиться таких температурных параметров в петли водяного пола подается вода, нагретая до температуры 35-55С. Слоеный пирог отбирает на себя лишнюю тепловую энергию, выдавая на поверхности пола оптимальные температурные показатели.

Для того, что бы направить в водяной контур поток воды нужной температуры, устанавливается узел подмеса для теплого пола. В противном случае система отопления теплый пол будет пустой тратой денег. Без регулировки температуры теплоносителя ваш пол превратиться в горячую сковороду, а бетонная стяжка и напольное покрытие придут в скором времени в негодность.

Монтируется узел в непосредственной близости от отапливаемого помещения, где на поверхность выходят петли отопительного контура. Подключение оборудования делается на обе трубы, на трубопровод подачи горячей воды и на магистраль обратного потока. В результате своей работы, чрезмерно горячий теплоноситель смешивается с остывшей, остывшей отработанной водой, давая в итоге оптимальную температуру воды для греющих труб.

Будет уместным сказать. Не следует путать смесительный узел и коллектор. Первый представляет собой комплект оборудования, каждое из которых в отдельности выполняет возложенные на него функции. Коллектор является составной частью узла подмеса и рассчитан на сбор и распределение потоков воды в системе отопления.

Исходя из комплектации, вытекает и принцип работы смесительного блока.

Теплоноситель от источника нагрева поступает к коллектору. Наличие предохранительного клапана и термостата не позволяет горячей воде свободно двигаться дальше. При высокой температуре воды включается в работу автоматический режим. Открывается впускной клапан и к горячему потоку жидкости добавляется холодная вода, поступающая в обратном направлении. При достижении воды необходимых температурных значений, клапан в автоматическом режиме закрывается, прекращая подачу горячей воды в систему. Этот процесс происходит постоянно и бесперебойно во время работы отопительной системы.

Применение

Область применения мобильного теплого пола довольно широка. Прежде всего – создание комфортной температуры в конкретной части помещения. Для этого выбирают изделие нужной площади и с оптимальными параметрами мощности.

Для нормальной работы переносной системы обогрева следует выполнить следующие условия:

При отсутствии отражающей поверхности декоративное напольное покрытие тоже будет нагреваться. Поэтому оно должно быть рассчитано на термическое воздействие до 40°С.
Для оптимальной работы нагревательных элементов они должны быть накрыты каким-либо материалом. Чаще всего для этого используют ковролин, паласы или подобные им покрытия. ИК волны будут нагревать их поверхность, в результате чего тепло будет распространяться в этой области комнаты

При выборе также следует уделить внимание безопасности материалов покрытия. При воздействии температуры они не должны деформироваться, терять свой внешний вид или выделять вредные вещества.
Запрещено ставить мебель или другие предметы интерьера со сплошным дном

Тепловые волны будут отражаться от ее поверхности обратно в сторону пленки, что приведет к ее перегреву.

Помимо переносных теплых полов в настоящее время некоторые компании освоили производство готовых декоративных покрытий с системой повышения температуры. Принцип их конструкции напоминает сэндвич – ИК пленка защищена с обеих сторон декоративным ламинатом.

Подобные согревающие коврики могут быть использованы для сушки обуви или для домашних животных. Их размеры редко превышают 50*50 см, благодаря чему объем потребления электричества небольшой – до 30 Вт. Благодаря надежности конструкции они могут работать круглосуточно. Главное – не превышать время работы устройства при максимальной нагрузке.

Совет
Цена мобильного теплого пола напрямую зависит от его площади, производителя и материала изготовления. Самая распространенная модель Теплолюкс размером 2*1,4 метра будет стоить 5500 руб. В комплект входит удобная переносная сумка и кабель подключения длиной 2,5 м.

В каких случаях рекомендуется приобретать мобильный теплый пол? Если необходимо временно обеспечить оптимальную температуру в определенной части помещения. Но если нужен постоянный обогрев, то лучше всего установить стационарные модели нагревательных систем – водяные или электрические. При этом следует соблюдать условия монтажа, правильно подобрать все комплектующие и следить за правильной эксплуатацией. Мобильный теплый пол не нуждается в соблюдении большинства этих условий, что и делает его популярным для установки как в частных домах, так и в квартирах.

2020 prestigpol.ru

Преимущества и недостатки

У всех приборов есть свои плюсы и минусы. Чтобы разобраться, чем теплый пол под палас лучше других аналогичных систем подогрева, нужно внимательно ознакомиться с его основными плюсами и минусами.

Теплый пол под ковер:

Главные достоинства устройства:

Мобильность. Пол легко перенести с одного места на другое. Для этого достаточно просто отсоединить его от сети, убрать теплоизолирующее покрытие (ковер, матрас) и свернуть нагревательный мат.
Легкость установки. Для работы с этим устройством человеку не нужно никаких технических знаний или умений. Достаточно расстелить обогреватель и включить его в розетку.
Возможность регулирования температуры посредством поворота рычага.
Безопасность. Ковер с теплым полом не представляет никакой опасности для людей. Его поверхность не будет нагреваться слишком сильно, а благодаря этому вероятность ожогов практически исключена.
Экономичность. Квадратный метр прибора будет потреблять около 250 Вт. Конечно, количество затрат энергии будет напрямую зависеть от размеров пола.
Прочность и долговечность. Устройство, в силу своего предназначения, обладает достаточно высокой устойчивостью к различным механическим нагрузкам и колебаниям температуры. Кроме того, оно хорошо защищено от коррозии. Если один участок будет порван, то система все равно не утратит своей работоспособности. А в случае каких-нибудь серьезных неполадок пол автоматически выключится.

С мобильным теплым полом вы всегда будете чувствовать себя в комфорте, куда бы вы его не взяли

А также несмотря на достоинства, отзывы на это устройство показывают, что у него есть и недостатки. Минусы:

На коврик с теплым полом нельзя поставить тяжелую мебель. Там, где осуществляется сильное давление, температура становится гораздо больше. А это может привести к порче ковра и мебели. При этом сам срок службы системы снижается.
Датчик температуры должен быть открыт. В другом случае он начнет работать неправильно.
Прибор следует устанавливать только на ровное основание. Трещины и бугорки могут согнуть пленку. Это может существенно повлиять на работу нагревательного покрытия.

Если работать с устройством правильно, полностью следуя инструкции, то все эти недостатки исчезают.

Заключение

Переносной мобильный пленочный пол можно применять в качестве главного или дополнительного обогрева помещения. Его установка не требует сложного монтажа. Когда необходимо создать комфортную температуру воздуха в комнате, его надо просто развернуть и подключить к электричеству.

В любой момент такой пол можно аккуратно свернуть и убрать в подсобное помещение. Незначительные размеры позволяют взять с собой мобильный пол куда угодно. Производители позаботились об этом, снабдив коврик специальной сумкой для переноски. Нет ограничений по его установке на конкретные половые покрытия:

ламинированные покрытия, линолеум;
можно установить под керамическую плитку;
хорошо будет обогревать паркетные деревянные покрытия.

Производители выпускают мобильные обогреватели различных размеров. При необходимости можно заказать нужный размер. Минимальная температура нагрева поверхности равна 20 градусов, максимальная может составлять 50 градусов. Полный разогрев элементов происходит около одного часа. После достижения оптимальной температуры коврик можно отключить.
