Предпусковой подогреватель двигателя 220в

Электрический подогрев двигателя: установка

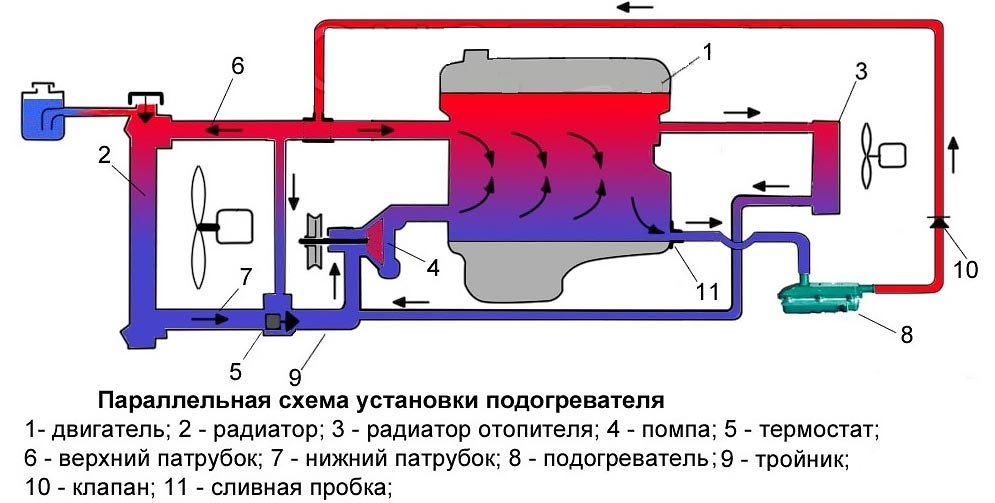

Установка предпускового нагревателя электрического не является сложной. Главное, знать, как установить подогрев своими руками правильно. Для этого на начальном этапе следует изучить мануал, который идет в комплекте с системой подогрева. Зачастую, руководство по монтажу содержит всю необходимую информацию. Конечно, есть и нюансы в зависимости от модели устройства, однако общий принцип установки не сильно отличается для тех или иных подогревателей.

В общих чертах:

потребуется слить охлаждающую жидкость;
осуществить крепление электроприбора на блоке цилиндров;
на месте установки датчика температуры ставится штуцер-тройник, куда вкручивается термодатчик и подсоединяется отвод для шланга для подачи нагретой ОЖ;
на место сливной пробки (крана) на БЦ ставится отвод для шланга для холодной жидкости, которая будет подаваться в подогреватель;
все шланги следует затянуть хомутами;
в систему заливается антифриз в том объеме, чтобы его уровень был на отметке, как минимум, между «мин» и «макс»;

Далее остается только включить прибор в обычную бытовую розетку, после чего система будет автоматически поддерживать необходимую температуру ОЖ. Как уже было сказано выше, нет необходимости включать подогрев только тогда, когда водитель находится вблизи машины, то есть непосредственно перед запуском. Можно оставить прибор включенным, так как терморегулятор все равно не даст жидкости или нагревателю перегреться

Обратите внимание, на практике специалисты все же не рекомендуют оставлять машину без присмотра!

Как поставить подогрев двигателя

Установка подогрева двигателя своими руками – относительно простая задача. Она не потребует специального инструмента и особых знаний. Нужно лишь общее понимание принципов работы автомобильных движков и представление об расположении узлов и агрегатов под капотом .

Так как подогреватель устанавливается в систему охлаждения, необходимо слить часть антифриза (не менее 2х литров, чтобы понизить его уровень и не допустить утечки при разгерметизации)

В случае установки блочного подогревателя снимается заглушка с блока цилиндров и устанавливается нагревательный элемент. Для выносного или патрубочного варианта снимаются шланги, ведущие к радиатору отопителя. Лучше использовать шланги, входящие в установочный комплект, чтобы не резать заводские. При установке новых патрубков все соединения фиксируются с помощью хомутов, а штуцеры желательно промазать герметиком во избежание утечек.

Корпус устройства крепится при помощи кронштейна, идущего в комплекте.

Проводятся все необходимые подключения, остальная сборка проводится в обратном порядке.

Антифриз заливается обратно до нужного уровня

При заполнении желательно избегать появления воздушных пробок (антифриз заливать в расширительный бачок осторожно, тонкой струйкой!).

Установка подогрева двигателя – задача, вполне посильная практически каждому. А какой именно тип выбрать, зависит от конкретных условий эксплуатации и конструктивных особенностей автомобиля.

Подогреватель двигателя 220В: принцип работы, основные преимущества и особенности

Итак, среди электрических подогревателей самым эффективным является устройство, работающее от розетки. С одной стороны, такой тип не обеспечивает автономности.Однако с другой, если рядом с автомобилем имеется розетка (например, на стоянке, в гараже или не отапливаемом паркинге), тогда электрический подогрев двигателя 220 В станет лучшим решением в качестве предпускового подогрева.

Прежде всего, цена такого устройства заметно ниже по сравнению с автономными отопителями и подогревателями типа Вебасто или Гидроник. Второе, приборы при подключении к бытовой сети не потребляют слишком много электричества, что дешевле автозапуска (в плане затрат на топливо). Третье, подогреватель двигателя 220в с помпой позволяет быстро прогреть двигатель, что значительно упрощает запуск и последующую эксплуатацию автомобиля.

Также подогреватель двигателя 220В позволяет сократить расход бензина на прогрев, снизить интенсивность износа деталей ДВС, способен обеспечить гарантированный запуск двигателя в сильные холода.

Что касается работы, такой нагреватель подогревает охлаждающую жидкость двигателя за счет установки термоэлемента. Если просто, ОЖ циркулирует по малому кругу, куда также вмонтирован нагревательный элемент. За циркуляцию антифриза при неработающем двигателе отвечает помпа, являющаяся составным элементом подогревателя.

Как только жидкость прогреется до нужной температуры, специальное термореле отключит подогреватель от сети. Это позволяет избежать перегрева ОЖ, а также дает возможность оставить автомобиль в гараже или паркинге на время стоянки.

Получается, предпусковые подогреватели двигателя с помпой, которые наиболее востребованы, фактически работают следующим образом:

встроенный ТЭН нагревает антифриз или тосол внутри двигателя (электро подогреватель работает от бытовой сети);
помпа принудительно прогоняет ОЖ по малому кругу рубашки охлаждения;
весь процесс повторяется до полного прогрева двигателя;
с учетом того, что предпусковой подогреватель оснащен термостатом, нагрев отключается после того, как антифриз прогреется до заданной температуры.

Сегодня купить предпусковой подогреватель данного типа не составляет труда. Однако следует отдавать предпочтение проверенным решениям, так как на рынке есть откровенно дешевые изделия, надежность и эффективность работы которых ставится под сомнение.

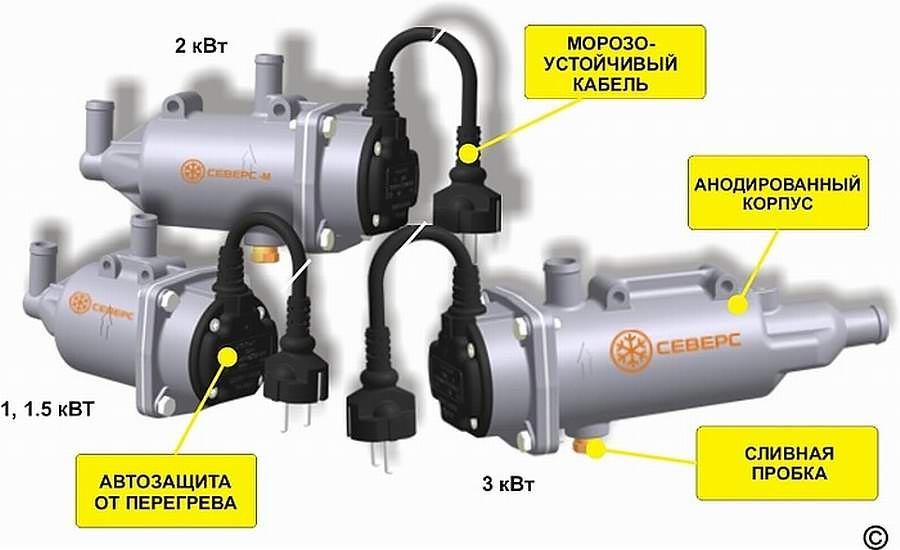

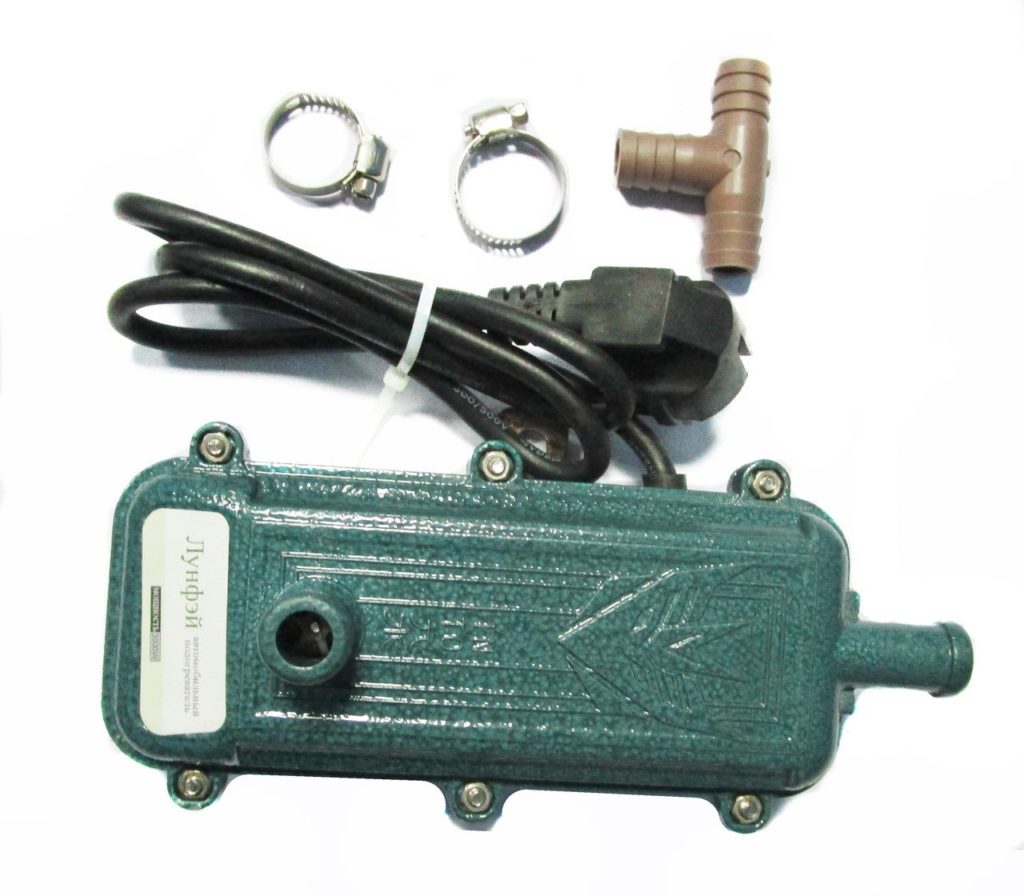

На практике, спросом пользуются предпусковые подогреватели Defa, подогреватель Старт-М, Северс-М, Электростарт, Лунфей и т.д. Например, DEFA WarmUp отличается простотой и надежностью, однако цена данного импортного устройства достаточно высокая по сравнению с отечественными или менее известными аналогами.

Обратите внимание, подогревательные элементы данного типа изготавливают под двигатели разных авто. При этом следует учитывать, что нагреватель устанавливается в заглушки двигателя

Фактически, термоэлемент, стоящий в заглушке, подогревает охлаждающую жидкость. После тепло отдается на сам ДВС, также прогревается моторное масло. Результат — легкий холодный запуск силовой установки, отсутствие износа мотора, так как масло разжижается и хорошо прокачивается, минимальная нагрузка на АКБ и стартер, подача теплого воздуха в салон авто в первые секунды после пуска или при включении печки с заглушенным ДВС.

Что касается подогревателей, одни устройства имеют расширенную функциональность (например, пульт управления и модуль для управления системой в комплекте), тогда как другие комплекты могут отличаться простотой. Также есть системы с помпой или подогреватель без насоса для прокачки ОЖ (без помпы с принудительной прокачкой).

Например, при подключении в розетку 220В, охлаждающая жидкость нагревается в корпусе нагревателя, затем при помощи клапана (по причине разности давления) удается реализовать направленную циркуляцию антифриза или ТОСОЛа через нагреватель и систему охлаждения ДВС.

При этом снова обращаем внимание на то, что не следует останавливать свой выбор на самых дешевых решениях неизвестных производителей. Дело в том, что некоторые предпусковые подогреватели (например, дешевые китайские системы) отличаются низким качеством комплектующих

Само собой, страдает не только надежность и эффективность, но и безопасность. Отмечены случаи, когда терморегулятор не срабатывал, что приводило к поломкам подогревателя, перегревам антифриза и т.д.

Особенности запуска двигателя в холодное время года

Двигатель внутреннего сгорания в силу особенностей своей конструкции способен развивать максимум своей мощности и крутящего момента в довольно узком температурном диапазоне. Именно поэтому холодный запуск, особенно в зимнее время года, так вреден для двигателей. Раньше, до появления предпусковых подогревателей, единственным способом считался запуск и прогрев на холостых или повышенных оборотах. Сейчас, с появлением разнообразных средств и способов прогрева таким методом можно и пренебречь. Тем более что современные моторы очень эффективно распределяют тепло от камер сгорания и быстро прогреваются, благодаря чему можно начинать движение практически сразу же после запуска. Но это можно делать в условиях обычной зимы, а если ночью температура достигает 40-45 градусов ниже нуля? Здесь дополнительный подогрев двигателя зимой просто необходим.

Гибкие термопластины

Рассмотренные выше устройства, встраиваемые в систему охлаждения, не обеспечивают подогрев масла в двигателях. Это является их существенным недостатком. При сильных морозах даже хорошо прогретому движку провернуть загустевшее масло довольно проблематично. Гибкие греющие пластины для предпускового подогрева двигателя позволяют без особого труда сделать самодельное устройство, довольно быстро (всего за 20÷30 минут) повышающее температуру масла. Технологически они представляют собой нагревательный элемент, запрессованный между двумя слоями силикона. С одной стороны пластины нанесен клеящий состав (3М), с другой пористый материал с хорошей теплоизоляцией. Мощность одного нагревательного элемента составляет от 60 до 400 Вт. Такие приспособления выпускают для подключения к бортовой сети автомобиля с напряжением 12 или 24 В, или к бытовой электросети на 220 В. Стоимость этих изделий от «Hotstart» или «Keenovo» в зависимости от размеров и мощности составляет 2000÷8000 рублей за штуку.

С помощью таких приспособлений можно легко осуществить подогрев поддона картера двигателя или автоматической коробки передач. Одной пластины размером 127 х 152 мм и мощностью 100 Вт достаточно для автомобиля с двигателем объемом до 3 литров.

Монтаж таких изделий довольно прост:

очищаем место установки от грязи и краски;
затем удаляем защитную пленку и не забываем приклеить пластину;
по краям наносим слой герметика;
закрепляем электрические провода и протаскиваем их к месту подключения.

Установив такие пластины (с встроенным термодатчиком) на бак автомобиля и топливный фильтр, можно создать устройство подогрева топливной системы дизельного двигателя.

Основными достоинствами таких приспособлений являются:

Невысокое энергопотребление.
Возможность использования для подогрева самых различных узлов и механизмов автомобиля.
Простота установки (штатные системы автомобиля остаются незатронутыми).
Автономность (при использовании пластин с питанием 12 В).

Предпусковой подогреватель двигателя: плюсы

Как известно, износ двигателя наиболее интенсивен в момент его запуска. При этом низкие температуры влияют на вязкость моторного масла (смазка густеет), смазывающие и защитные свойства ухудшаются.

В результате после холодного пуска усиливается трение, в первые секунды нагруженные детали испытывают масляное голодание. Зачастую быстрее всего изнашиваются элементы КШМ, ЦПГ и ГРМ. При этом возможность избежать холодного пуска и быстрый прогрев ДВС до рабочих температур позволяет говорить о том, что двигатель эксплуатируется в щадящем режиме.

Как видно, наличие автономного или электрического подогревателя позволяет увеличить срок службы мотора, снизить расходы на топливо и повысить экологичность силовых агрегатов. Также удается добиться повышения комфорта во время эксплуатации ТС в зимний период.

Последствия неправильной установки и эксплуатации предпусковых подогревателей 220 в

Залогом правильной работы подогревающих котлов является их правильная установка. Если обогреватель неправильно врезать в охлаждающую систему мотора, он не будет эффективно прогревать двигатель. В лучшем случае на это уйдёт очень много времени, если котёл врезан в большой контур охлаждения. Тогда ему придётся нагревать весь антифриз, а термостат уже будет бесполезен.

На заключительном этапе установки, важно правильно закрепить электрический сетевой шнур. Он не должен касаться движущихся узлов в моторном отсеке, а также подвергаться нагреву от движка

Лучше всего, если вилка или розетка выведена в районе решётки радиатора автомобиля. Она должна быть закрыта заглушкой, предохраняющей от попадания воды грязи. Шнуры с такими наконечниками можно приобрести в специализированных магазинах — там же, где продаются подогреватели.

Обогреватель нельзя включать при отсутствии жидкости в охлаждающей системе, иначе он выйдет из строя. Если плохо герметизированы места соединений патрубков, утечка приведёт к потере охлаждающей жидкости и перегреву мотора. Повреждение изоляции электрического провода чревато коротким замыканием при его подключении. Если же провести установку котла грамотно, соблюдая все рекомендации производителей — двигатели будут прогреваться быстро. Отзывы автомобилистов в скандинавских странах подтверждают эффективность и удобство таких устройств.

Даже если в регионе эксплуатации автомобиля относительно мягкие зимы, есть смысл в установке подогревателя. Главное, чтобы была возможность подключить его к сети 220 в. К тому же, стоят такие приборы совсем недорого. Установку сможет выполнить даже начинающий автомобилист, так как инструкции прописаны производителем отдельно для каждой модели авто. После этого, двигатель ещё долго будет радовать автовладельца безотказной работой. Да и садиться в прогретый салон, морозным утром, гораздо приятней.

Как работает предпусковой подогреватель двигателя автономный

Начнем с того, что жидкостной отопитель представляет собой готовый монтажный комплект. Основными элементами являются:

котел с камерой сгорания;
жидкостной радиатор;
магистрали для подачи топлива;
насос для подкачки горючего;
насос жидкостной;
термореле;
электронный блок отопителя;
органы управления;

Итак, после того, как на устройство приходит сигнал о запуске, электрический ток начинает подаваться на исполнительный мотор. Такой двигатель приводит в действие специальный топливный насос, который входит в конструкцию отопителя. Параллельно начинает работать и вентилятор. Насос накачивает горючее, после чего топливо испаряется в испарителе. Также в отопитель поступает воздух.

В результате образуется топливно-воздушная смесь, которая поступает в камеру сгорания и воспламеняется от искры на свече зажигания. Тепловая энергия, которая образуется после сгорания, через специальный теплообменник отдается охлаждающей жидкости в системе охлаждения.

Сама ОЖ при этом циркулирует. Циркуляция становится возможной благодаря работе подкачивающего насоса, который входит в конструкцию отопителя. Таким образом, подогретая и циркулирующая по рубашке охлаждения жидкость способна передать тепло холодному двигателю.

После того, как нагрев ОЖ составит 30 градусов по Цельсию, в автоматическом режиме включается вентилятор штатного отопителя (печки) в салоне. В результате нагретый воздух подается в салон автомобиля. Затем, когда антифриз или тосол разогреется до 70 градусов, интенсивность подачи топлива в отопитель уменьшается для экономии горючего. Если ОЖ снова остынет до 55 градусов, весь описанный выше процесс повторится.

Если же говорить о воздушных отопителях, в этом устройстве горелка нагревает только воздух, при этом не греет охлаждающую жидкость. В автоматическом режиме устройство «ориентируется» по показателю температуры воздуха в салоне или кабине. Другими словами, отопитель поддерживает ту или иную температуру воздуха, которую задал пользователь, а также работает столько времени, сколько запрограммировал водитель.

Как жидкостные, так и воздушные отопители комплектуются различными органами управления, что позволяет управлять устройством не только из салона ТС, но и дистанционно. Среди основных функций следует выделить возможность автоматического включения предпускового подогревателя по таймеру, запуск отопителя удаленно с брелка или при помощи мобильного телефона.

Для чего предназначен и как устроен

Когда двигатель запускается после длительной стоянки, в первые секунды его детали соприкасаются между собой без смазки. Вязкость холодного моторного масла более высокая, чем в диапазоне рабочих температур мотора. Поэтому, чтобы смазывающая жидкость проникла по узким маслопроводам к деталям двигателя, нужно некоторое время. Особенно страдают от холодного запуска детали поршневой группы. Таким образом, запуски непрогретых моторов сокращают их ресурс до 1.5 раз. Для того чтобы этого избежать, а также облегчить старт движка в морозную погоду, предназначены предпусковые обогреватели, питающиеся от сети 220 В.

Это устройство способно за 30 минут нагреть мотор даже при сильном морозе

Устройство и работа предпускового подогревателя

Современный подогреватель устроен довольно просто и мало чем отличается от кипятильника. Принцип его работы состоит в том, чтобы нагреть охлаждающую жидкость (антифриз, тосол) до рабочей температуры, от 60 до 70 °C. Нагреваясь, жидкость начинает перемещаться по патрубкам системы охлаждения, нагревая при этом детали двигателя. Для ускорения теплообмена, многие модели снабжены помпами, создающими давление в малом контуре охлаждающей системы.

Чтобы создать давление за счёт разницы температур, нагреватели без помпы подключаются к охлаждающей системе в самой низкой её точке. Устройство с насосом можно подключить к охлаждающей системе в любом месте. Когда температура достигает заданной величины, реле просто отключит нагревательный элемент. Если температура вновь понизится, реле опять включит нагрев тосола. Таким образом, можно заблаговременно подключить устройство, не боясь перегреть охлаждающую жидкость.

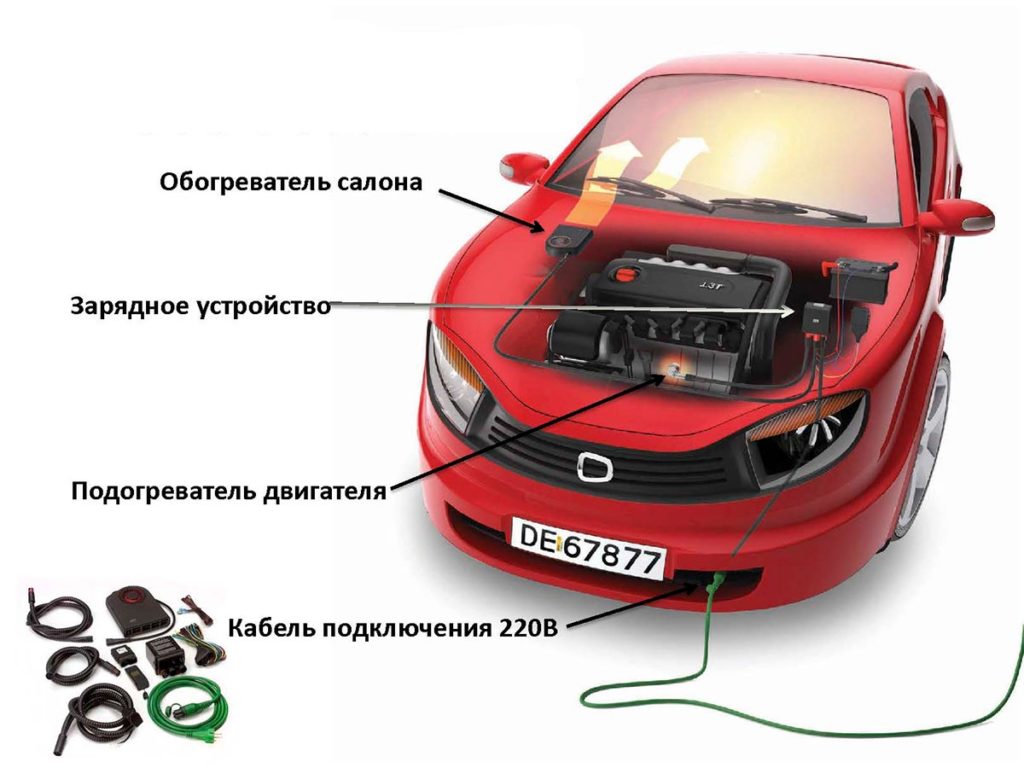

Кроме нагрева рубашки охлаждения движка, нагреватели могут параллельно:

заряжать аккумуляторы;
нагнетать тёплый воздух в салон;
управляться дистанционно, включаясь и выключаясь по команде из пульта.

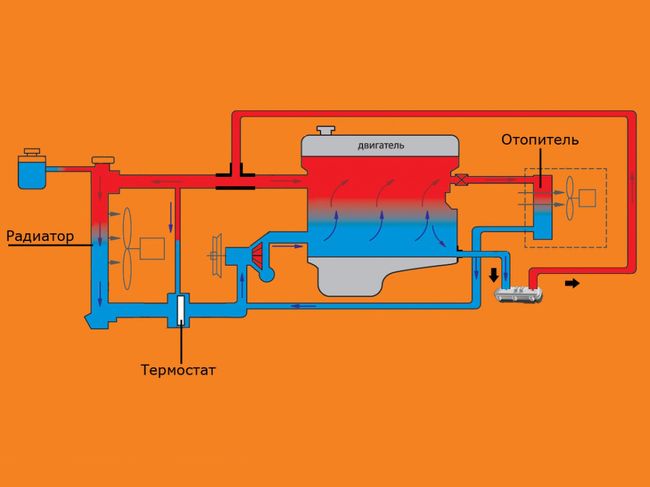

Так можно подключать нагреватели с помпами и без них

Мощность нагревательных элементов колеблется в диапазоне от 500 Ватт до 4 квт. Набор дополнительных возможностей зависит от модели и комплектности каждого такого устройства. В продаже есть и довольно простые подогреватели, которые вкручиваются в заглушки или сливные пробки охлаждающих систем моторов.

Сфера применения и разнообразие моделей

Простое устройство и невысокая стоимость являются главными преимуществами предпусковых подогревателей 220 вольт, перед другими их разновидностями. Эти устройства можно самостоятельно установить на любой автомобиль. Нужно только определиться с креплением прибора в подкапотном пространстве и следовать инструкции производителя по установке. Единственное условие, ограничивающее сферу применения — обязательное наличие невдалеке электрической розетки.

Есть модели с дистанционным пультом, на котором можно устанавливать температуру нагрева жидкости и время подогрева таймера

Такие нагреватели лучше всего подойдут для частных домовладельцев или автовладельцев, живущих на нижних этажах многоэтажек. Довольны будут и те, кто имеет неподалёку гараж с подведённым электричеством. Ведь электрическим подогревателем можно управлять дистанционно, с расстояния до 1 километра (при прямой видимости). Если же на пути сигнала будут препятствия, дистанция значительно сократится.

Сегодня автомобилисты могут приобрести предпусковые подогреватели как российского, так и зарубежного производства. Популярны у автомобилистов китайские приборы «Лунфэй», а также норвежские DEFA. Немецкие обогреватели Webasto не очень удобны из-за сложностей в установке, к тому же дороги. Среди изделий российского производства можно отметить торговые марки «Северс» и «Старт», выпускающиеся с комплектами монтажных запчастей для отечественных и зарубежных моделей авто. К каждой модели есть собственный набор монтажных деталей, вместе с инструкцией по установке.

В зависимости от объёма двигателя, можно выбрать модели мощностью от 1 до 3 кВт

Электрические подогреватели с принудительной циркуляцией охлаждающей жидкости

Электрические подогреватели с помпой (для обеспечения циркуляции подогретой жидкости через двигатель и радиатор печки салона) позволяют равномерно прогреть весь двигатель. Хотя такие устройства стоят дороже пассивных электрических систем, эффективность их работы гораздо выше. Встроенный в корпус термостат автоматически отключает разогрев при достижении температуры жидкости 80 °С.

Установка такого приспособления довольно проста:

сливаем охлаждающую жидкость;
крепим корпус устройства;
осуществляем врезку в штатную систему охлаждения (между выходом из блока цилиндров и входным патрубком радиатора салона);
заливаем охлаждающую жидкость.

Российский подогреватель двигателя от 220 В «Спутник NEXT» (мощностью от 1,5 до 3 кВт, которую выбирают в зависимости от климатических условий эксплуатации и объема двигателя) с помпой и автоматическим отключением питания стоит от 2200 до 3200 рублей.

Дополнив такое устройство реле с термодатчиком для включения вентилятора печки, можем рассчитывать на не только легкий запуск двигателя, но и прогретый до комфортной температуры салон автомобиля.
