Как работает насосная станция разное

Оптимальное давление воздуха

Чтобы бытовая техника работала нормально, давление в гидробаке обязано находиться в интервале 1,4-2,8 атм. Для лучшей сохранности мембраны необходимо, чтобы давление в системе водопровода на 0,1-0,2 атм. превышало давление в баке. Например, если внутри мембранного бака давление составляет 1,5 атм., то в системе оно должно быть 1,6 атм.

Именно это значение и следует выставить на реле водяного давления, которое работает совместно с гидроаккумулятором. Для одноэтажного загородного дома такая настройка считается оптимальной. Если же речь идёт о двухэтажном коттедже, давление придется повышать. Для расчета его оптимального значения применяют следующую формулу:

Vатм.=(Hmax+6)/10

В этой формуле V атм. – оптимальное давление, а Hmax – высота наиболее высоко расположенной точки водоразбора. Как правило, речь идёт о душе. Чтобы получить нужное значение, следует высчитать высоту нахождения лейки душа относительно гидроаккумулятора. Полученные данные вводятся в формулу. В результате расчета будет получено оптимальное значение давления, которое должно быть в баке.

Обратите внимание, что полученное значение не должно превышать максимально допустимые характеристики для прочих бытовых и сантехнических приборов, иначе они попросту выйдут из строя. Если говорить о независимой системе водоснабжения дома упрощенно, то её составными элементами являются:

Если говорить о независимой системе водоснабжения дома упрощенно, то её составными элементами являются:

насос,
гидроаккумулятор,
реле давления,
обратный клапан,
манометр.

Последний элемент используется для того, чтобы можно было оперативно контролировать давление. Постоянное нахождение его в системе водоснабжения не обязательно. Он может быть подключен только в тот момент, когда производятся тестовые замеры.

Как видите, именно на этой схеме манометр не отображен, но это не значит, что он вообще не нужен. Просто его включат в момент выполнения контрольных замеров

При участии в схеме поверхностного насоса, гидробак монтируют рядом с ним. Обратный клапан при этом устанавливают на всасывающем трубопроводе, а остальные элементы образуют единую связку, соединяясь между собой с помощью пятивыводного штуцера.

Пятивыводное устройство безупречно подходит для этой цели, поскольку имеет выводы различных диаметров. Входящий и исходящий трубопроводы и некоторые другие элементы связки могут соединяться со штуцером с помощью американок, чтобы облегчить профилактические и ремонтные работы на отдельных участках водопровода.

Впрочем, этот штуцер можно заменить кучей соединительных элементов. Но зачем?

На этой схеме порядок подключения хорошо виден. Когда происходит подключение штуцера к гидроаккумулятору, необходимо удостовериться в герметичности соединения

Итак, к насосу гидроаккумулятор подключается следующим образом:

один дюймовый вывод присоединяет сам штуцер к патрубку гидробака;
к выводам на четверть дюйма подключаются манометр и реле давления;
остались два свободных дюймовых вывода, к которым монтируются труба от насоса, а также разводка, идущая к потребителям воды.

Если в схеме работает поверхностный насос, то соединять с ним гидроаккумулятор лучше с помощью гибкого шланга, имеющего металлическую обмотку.

К тем частям, которые заканчиваются муфтами, будут присоединяться труба от насоса и разводка водопровода, которая пойдет к потребителям воды

К погружному насосу гидроаккумулятор подключается точно так же. Особенностью этой схемы является местоположение обратного клапана, не имеющее никого отношения к вопросам, которые мы сегодня рассматриваем.

Назначение реле давления

Данное устройство ответственно за функционирование насоса – за его запуск и остановку, когда в гидробаке станции достигнуто конкретное давление. Состоит реле из металлической основы. В ее верхней части располагаются: два регулятора в форме пружин разного размера, контактная группа и клеммная коробка.

Если ознакомиться с конструкцией и принципами функционирования устройства, становится понятно, как правильно настроить реле давления насосной станции.

Внизу пластины из стали располагается закрепленная крышка, а под ней располагаются: мембрана, металлический поршень, быстросъемная зажимная гайка, предназначенная для фиксации к переходнику, находящемуся на насосе. В случае необходимости пластиковую крышку, закрепленную на большом регуляторе, можно легко снять, воспользовавшись отверткой или гаечным ключом.

Принцип работы реле давления насосной станции заключается в следующем:

Мембрана под напором жидкости, подаваемой насосной установкой, благодаря повышению давления воздуха в одном из отсеков, начинает нажимать на поршень, который запускает в работу контактную группу.
Данная группа закреплена на стальной платформе, снабженной двумя шарнирами. В соответствии с занимаемым ею положением, контакты, проводящие через себя на насос напряжение, равное 220 V, способны размыкаться и замыкаться, приводя к остановке или старту оборудования.
Для уравновешивания давления поршня задействуется пружина регулятора, которая оказывает действие на платформу с целью установки контактной группы. Для регулировки силы сжатия пружины используют определенную гайку.
Когда жильцы потребляют воду, это приводит к уменьшению ее объема в системе, поэтому давление воздуха в накопительном бачке понижается, в результате чего пружина, преодолев действие поршня, вызывает замыкание контактной группы, а это в свою очередь запускает оборудование.
Давление воздуха в резервуаре в процессе возрастания объема воды повышается. В результате данного процесса поршень, невзирая на сопротивление пружины, перемещает платформу с контактами. Размыкаются они не мгновенно, а лишь после сдвига платформы на конкретное расстояние, зависящее от того, насколько сильно будет сжата другая, малая пружина. По аналогии с большой, она располагается на штоке с гайкой. Оборудование после разведения контактов немедленно прекращает функционировать.

Таким образом, чтобы откорректировать величину давления запуска водоснабжающего агрегата, требуется отрегулировать силу сжатия большей пружины. Параметр, который настраивают при помощи этой детали, еще называется нижним.

Регулировка реле давления для насосной станции может потребоваться, если настройки, выполненные в заводских условиях, сбиваются или они не устраивают владельца. Стандартно данные параметры равны 1,5-1,8 бар на запуске и на выключении 2,5-3 бара. Перед тем, как начинать процесс корректировки, следует подготовить к этому накопительный бачок.

Классификация канализационных станций

Размеры бытовых канализационных насосных станций могут быть самыми различными. Они могут умещаться непосредственно за унитазом и сразу из него перекачивать стоки в необходимом направлении, а могут иметь вид вкопанных в землю горизонтальных цистерн объемом в десятки кубометров.

Но не только размерами отличаются КНС. Ниже приведены классификации насосных станций для канализации по различным параметрам.

По типу установки:

Вертикальные.
Горизонтальные.
С самовсасывающими насосами.

Последний тип КНС предполагает принудительное закачивание сточных вод в корпус станции, и их удаление из него после очистки.

По типу расположения относительно земли:

Заглубленные.
Наземные.
Частично заглубленные.

Резервуар КНС с датчиками, канализационными насосами и запорной арматурой может находиться в земле, а система автоматического управления – на поверхности.

По схеме управления оборудованием:

С ручным управлением. Включение и выключение модулей оборудования происходит по мере необходимости обслуживающим персоналом, который самостоятельно проверяет наполняемость канализационного резервуара.
Дистанционные. Используется система мониторинга состояния резервуара, данные которого выводятся на удаленный управляющий пульт.
Автоматические. Управление производится автоматически с помощью датчиков и реле, расположенных непосредственно в корпусе насосной станции или рядом с ней.

КНС с ручным управлением являются самыми дешевыми, но требуют личного участия человека. Они используются в основном в загородных дачных домиках и коттеджах с небольшим количеством расхода воды.

По характеру канализационных стоков:

Для хозяйственно-бытовых стоков. Рассчитаны на эксплуатацию в стандартных условиях.
Для промышленных целей. Изготавливаются из материалов с повышенной устойчивостью к химически агрессивным средам и термическому воздействию.
Для ливневых сетей. Оборудуются дополнительными системами очистки.
Для осадочных сточных вод. Используются чаще всего в промышленных очистных сооружениях. Оснащаются дополнительными устройствами для обработки осадочных отложений.

При выборе модели КНС лучше ориентироваться не на классификацию, а на рекомендации специалистов, которые подберут оптимальную систему для конкретного дома.

Что необходимо понимать при покупке устройства

Сначала следует разобраться с принципом работы насосной системы без аккумулятора.

В наше время данный тип систем уже считается прошлым веком, хотя и по сей день может встречаться повсеместно. Проблема в том, что такой тип станций имеет слишком объёмный накопительный резервуар.

Кроме этого, нагнетаемое давление и число литров воды регулируется поплавком. Подкачка запускается в случае опускания поплавка ниже необходимого уровня. Несмотря на большое количество минусов, данная концепция оставалась длительный период весьма эффективной.

Вот несколько недостатков:

вода подходит пассивно, вследствие этого небольшой напор;
крупный размер;
трудность монтажа;
резервуар обязан располагаться выше уровня насоса;
в случае поломки датчика помещение будет затоплено.

Благодаря аккумулятору, станция подобного типа является наиболее современной и качественной на рынке данных услуг.

Сравнительно с насосными системами с накопительным резервуаром данный вид станции характеризуется значительно меньшим количеством минусов. С помощью реле регулируется верхний уровень давления воздуха, который в дальнейшем под действием аккумулятора сжимается.

Когда уровень давления достигает необходимых цифр насос перестаёт работать и включается вновь, когда давление опять падает ниже требуемого уровня. В случае, если количество потребляемой воды небольшое, то работать не будет – а вода берётся из резервуара.

Смотрите видео, в котором подробно разъясняются устройство и принцип работы гидроаккумулятора в насосной станции:

Как выбрать станцию?

При выборе необходимо учитывать, где будет эксплуатироваться прибор. Семья из скольких человек проживает в жилище и сколько водозаборных точек будет подключено к станции. Еще одним критерием отбора является удаленность аппарата от источника воды. Например, при удаленности станции от скважины или колодца более 35 метров, необходимо подбирать модель с показателем напора 50 метров.

Для небольшой дачи или частного дома, где одновременно будет использоваться не более двух точек и проживает до трех человек, подойдет модель с показателями расхода 50 литров в минуту. Для частного дома или для дачи с тремя жильцами идеально подойдет модель 50/28 Ч-18.

Правила монтажа

Обратный клапан подсоединяется к участку подсоединения всасывающего водопровода. Для водоемов открытого типа и колодца, обратный клапан размещают на конце трубопровода. Для эксплуатации в скважине так располагать клапан необходимо при присутствии обсадной трубы.

Для предотвращения от коррозии корпуса, агрегат размещают в хорошо проветриваемом помещении. Поскольку от разницы температур в помещении и на открытом воздухе образуется конденсат, который оседает на корпусе и в результате чего происходит коррозия корпуса.

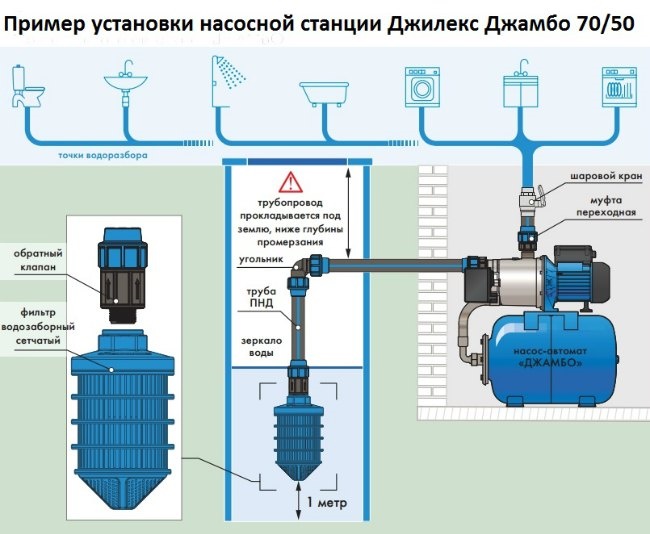

Пример установки насосной станции Джилекс

Для хорошей подачи воды, все стыки плотно крепятся и обрабатываются герметиком.

Для защиты от удара током, устройство монтируют с заземлением.

Для продолжительной службы агрегата, необходимо соблюдать все вышеперечисленные правила.

Поломки аппарата и их устранение

При эксплуатации оборудования возникают поломки. Рассмотрим их ниже:

вода не поступает в емкость. Причина-помпв вышла из строя;
вода не заходит к внутреннему водоводу. Причина-накопительный бак разгерметизировался;
помпа не включается. Причина в поломке клапана поплавка или реле;
при недостаточном количестве воды в емкости или скважине, помпа снижает свою производительность, вследствие чего возникают перебои с подачей воды;
аппарат не включается. Причина в отсутствии электроэнергии.

Для предупреждения поломок необходимо проводить технических осмотр.

Прежде чем приступить к ремонту, необходимо определиться с причиной поломки. Для этого помпу тщательно осматривают.

При нарушении работы реле давления необходимо заменить реле или его настроить. Для этого выполняют следующие действия:

Крышка блока управления снимается.
Прокручивая большую пружину выставляется предел нижнего давления.
Прокручивая малую пружину выставляется верхний предел давления.
Поворот по часовой стрелке увеличивает предел показателя. Против часовой стрелки – уменьшает.

Сбой работы гидроаккумулятора диагностируют при рывковой работе станции. Агрегат включается, начинает нагнетать воду и сразу выключается. Так происходит несколько раз подряд. Причина в разгерметизации бака. Для устранения необходимо заменить мембрану, корпус заваривается. В бак с помощью ниппеля закачивают воздух.

Только правильно диагностировав неполадку можно качественно произвести ремонт.

Правила хранения, ухода и эксплуатациистанции

На зиму аппарат насос переносят в теплое проветриваемое место. Водяной насос освобождают от жидкости, после чего промывают и высушивают прибор. Консервировать насосное оборудование в зимний период нет необходимости. Консервация заменяется хранением устройства в помещении с температурой от 2 до 35 градусов по Цельсию.

Устройство гидроаккумулятора насосной станции

При эксплуатации агрегата техническое обслуживание не требуется. Для предотвращения поломок, прибор необходимо проверять на максимальный напор и расход. При уменьшении напора и повышении расхода, оборудование необходимо транспортировать в центр сервиса.

Станцию запрещается эксплуатировать при отсутствии воды.

Через всасывающий патрубок не должен поступать воздух.

При использовании станции ненобходимо проверять уровень давления каждый месяц.

При отрицательных температурах окружающей среды с аппарата необходимо слить воду.

При соблюдении правил установки и эксплуатации насосная станция Джилекс прослужит длительное время без поломок.

Схема подключения

В зависимости от вида насоса схема подключения может различаться.

Установка и подключение погружного насоса и автоматики

Для каждого поколения автоматики схема подключения к насосной системе имеет свои отличия, зачастую ее особенности описаны в инструкции по эксплуатации.

Рассмотрим схему подключения на примере оснащения погружного насоса автоматикой 1-го поколения с гидроаккумулятором.

Сначала производится обвязка гидроаккумулятора. По схеме последовательно подключаются узлы. Для уплотнения резьбовых соединений используется фум-лента.
Первая на резьбу садится «американка», с ее помощью в процессе эксплуатации будет проводиться обслуживание гидроаккумулятора с целью замены мембраны.
Со второй стороны к «американке» прикручивается бронзовый переходник с резьбовыми ответвлениями.
К ним прикручиваются два узла: манометр и реле давления.
Следующей устанавливается ПВХ-труба посредством фитингового переходника на торец бронзового переходника гидроаккумулятора.
С другой стороны труба крепится при помощи фитинга к насосу.
Подающая труба и насос укладываются на ровном участке.

На петли его корпуса крепится страховочный трос с запасной длиной в 3 метра.
На трубу с интервалом в 1.5 метра хомутами крепится трос и кабель. Второй конец страховочного троса закрепляется рядом с обсадной трубой.
После чего насос спускается в скважину, и натягивается страховочный трос.
Далее обсадная труба накрывается защитным оголовком, предохраняющим скважину от засорения.
Кабель подключается к реле и ведется к управляющему электрошкафу.
Сразу после подключения начинается накачка воды в гидроаккумулятор. В этот момент необходимо спустить воздух, открыв кран.
После того как потечет вода без воздуха, кран закрывается, и проверяются показания манометра. Стандартно реле имеет настройки по верхнему пределу давления – 2.8 атм, а по нижнему – 1.5.

Установка и подключение поверхностного насоса с автоматикой

При таком типе насоса подключение автоматики имеет ряд отличий, хотя последовательность ее подключения такая же, как у погружного типа. Различия заключаются в следующем:

ко входу насоса присоединяется ПВХ-труба для забора воды с диаметров от 25 до 35 мм;
на второй конец посредством фитинга прикрепляется обратный клапан и опускается в скважину, при этом труба должна иметь длину, достаточную чтобы ее конец погрузился в воду примерно на метр, иначе будет захватываться воздух;
перед началом работы двигатель через заливное отверстие и заборная труба заполняются водой;
при правильном герметичном подсоединении всех узлов включение насоса будет сопровождаться накачкой воды.

Устройство санитарной зоны

Сооружение системы водоснабжения нуждается в санитарной охране, чтобы не допустить попадания в воду какого-либо загрязнения. Для чего делается строительство в несколько поясов:

Первая зона обязана защищать воду от проникновения загрязнений с поверхности. Ее размер составляет примерно 60 м, иногда расстояние уменьшается до 30 или 20 м. В пределах этого пояса запрещено строительство любых зданий, которые не имеют отношения к ВЗУ.
Вторая зона имеет площадь приблизительно 220 м и призвана защищать участок от бактериологического заражения. Здесь не могут располагаться очистительные сооружения и иные вероятные источники угрозы. Любое возведение зданий в этой зоне может производиться лишь после получения разрешения природоохранных ведомств.
Третий участок требуется для защиты от химических заражений. В пределах территории запрещается организовывать свалки, промышленные помещения и другие вероятные источники химического заражения. Размеры рассчитываются с учетом особенностей грунта в конкретном регионе.

После утверждения владелец скважины и ВЗУ обязан будет организовать все требуемые мероприятия для охраны участка и его защиты от загрязнения.

Последовательность строительства

Строительство выполняется в несколько этапов, на протяжении которых к установке комплекса привлекаются рабочие различных направлений. Основные этапы сооружения водозабора заключаются в следующем:

Создание технического задания и согласование с клиентом. В задании отображаются функции ВЗУ и требования к мощности.
Выбор требуемого оборудования, стройматериалов, разработка архитектурных элементов конструкции. В проекте отображается их расположение, размеры, предусматривается прокладка коммуникационных систем, устройство подъездных дорог.
Сооружение насосной станции — бурение скважин и работы по их устройству на требуемую глубину.
Строительство помещения и технологический монтаж водоочистительной системы.
Монтаж внутренней и наружной обвязки.
Работы по обустройству баков запаса воды с подключением к коммуникационным системам.
Устройство внутриплощадочных водопроводных сетей и канализационных систем.
Прокладка электрической сети от подстанции к системам водозабора.
Диспетчеризация здания, монтаж сигнализации.
Установка кондиционирования, вентиляционных и отопительных систем.
Устройство внутриплощадочных дорог.
Благоустройство, заграждение и озеленение участка.
Пусковые и наладочные работы — последний этап сооружения ВЗУ, после которого все оборудование будет готово к бесперебойному использованию.

Конструкция гидробака

Гидроаккумулятор – это металлическая ёмкость цилиндрической формы с резиновой грушей внутри неё. Эта груша выполняет функции мембраны. По сути, гидробак – это звено в системе водоснабжения. Он способен накапливать определённый объём жидкости и создавать необходимое давление воды в трубопроводе. Благодаря тому, что в системе создаётся требуемое давление, обеспечивается эффективная работа санитарно-технических приборов, стиральной и посудомоечной машины, а также подача жидкости на верхние этажи жилого дома и в самые удалённые точки.

Сам по себе гидроаккумулятор состоит из следующих составных частей:

мембрана в виде резиновой груши – это эластичное изделие, которое крепится к входной части бака и находится внутри корпуса. В горловине ёмкости установлен пропускной фланец с клапаном;
металлический корпус на ножках – это герметичный бак, который может справиться с рабочим давлением от 1,5 до 6, а порой и 10, атмосфер;
ниппель с защитным закрывающим механизмом находится с обратной стороны корпуса. Это устройство позволяет закачивать воздух в пространство между резиновой грушей и стенками корпуса.

Помимо этого, для работы всей системы водоснабжения с гидробаком необходимо реле давления, которое позволяет поддерживать заданное давление в системе и управляет запуском и остановкой погружного насоса, а также обратный клапан.

Для фиксации резиновой груши к корпусу используется специальный фланец. В его конструкции есть входной патрубок. Внутреннее строение этого бака выполнено так, что между мембраной и стенками корпуса есть воздух. Он должен быть под определённым давлением, которое нагнетается в камеру при помощи автомобильного или велосипедного насоса. Этот воздух не только помогает поддерживать необходимое давление в системе водоснабжения, но и противодействует перерастяжению груши, в которую закачивается вода при помощи погружного насоса из скважины или колодца.

Все гидроаккумуляторы можно разделить на несколько видов:

агрегаты, предназначенные для работы с системами холодного водоснабжения;
устройства для трубопроводов с горячей водой;
расширительные гидробаки для систем отопления.

В нашей статье мы рассмотрим схему подключения и принцип работы гидробака для систем холодного водоснабжения. Этот бак устроен таким образом, чтобы накапливать необходимые объёмы воды и обеспечивать подачу жидкости к точкам водораздачи. Подобное оборудование позволяет избегать гидроударов и защищать скважинный насос от частого включения.

Как выбрать насосную станцию для работы на долгие годы?

Выше рассмотрены основные параметры, влияющие на выбор

Есть и другие критерии, на которые стоит обратить внимание

Материал изготовления корпуса

Корпус может быть сделан из пластика, нержавейки, стали или чугуна. Самый дешевый вариант – из пластика. Он же является самым недолговечным. Популярны станции с корпусом из нержавейки или чугуна. Они выносливые, но обладают повышенной стоимостью.

Вал

Если решите купить насосную станцию, проверьте, чтобы он был из нержавейки. Может использоваться и сталь, но только в том случае, если была обеспечена дополнительная термическая обработка. Элемент должен быть выносливым.

Рабочее колесо

Оно находится од сильным воздействием водяного напора. Современные производители используют технические полимеры, обладающие прочностью. Выбрать устройство с колесом из этого материала нужно и потому, что оно не будет подвергаться коррозии. Технические полимеры по своим свойствам не уступают алюминию, но со временем могут сломаться. Поэтому самый надежный вариант – колесо из нержавейки.

Уплотнители

Их качество влияет на стоимость. Брендовые производители используют высококачественные уплотнители, которые могут прослужить долго. В качестве уплотнителя может использоваться плетеный шнур из асбеста и медной/латунной проволоки. Такой вариант отличается повышенными прочностными характеристиками.

Диаметр патрубков

На степень напора оказывает влияние не только диаметр трубы, но и патрубков. Если требуется обеспечить хорошую подачу жидкости, то остановить выбор следует на патрубках с большим диаметром. Для поливки огорода подойдут зауженные модели, обеспечивающие скорость и движение потока на достаточном уровне.

Выбор насосной станции в зависимости от типа водоема

Если будете покупать насос, учитывается и тип водоема, из которого будет браться жидкость. Желательно уточнить информацию о том, как быстро происходит обновление воды. Если наполняемость водоема меньше 1,7 куб. м. в час, то в трубах не будет создаваться правильное давление, необходимого для закачивания воды.

Из-за этого выбираются насосные станции с увеличенной мощностью. Последний показатель должен быть меньше, чем в источнике набора воды, в обратном случае расход будет больше, чем приход. Это может привести к засасыванию грунта.

Во внимание принимается и глубина места, к которому присоединяется станция. Если этот показатель меньше 8 метров, то подойдет обычная насосная станция

Многоступенчатые системы тоже рассчитаны на поверхностную установку. Они отличаются бесшумной работой, улучшенными техническими характеристиками.

При больших показателях стоит остановить свой выбор на погружном насосе. Для увеличения длины всасывающей магистрали насосу нужен эжектор. Их принцип действия заключается в том, что часть потока перенаправляется в магистраль. Это позволяет ее удлинить. Такие типы необходимы, если подъем воды осуществляется с глубины до 10 м.:

из открытых водоемов;
колодцев;
земляных резервуаров.

Подобные варианты обладают высокой степенью производительности, но являются дополнительным источником шума. Последнее появляется из-за потока воды, который протекает через сужающееся сопло. Поэтому при монтаже таких систем в частных домах или рядом с ними, стоит заранее подумать об изоляции.

Виды гидроаккумуляторных баков

Гидроаккумуляторы различаются по типу установки: они бывают горизонтальными и вертикальными. Вертикальные гидроаккумуляторы хороши тем, что под их установку проще найти подходящее место.

Как вертикальная, так и горизонтальная разновидность снабжены ниппелем. Вместе с водой внутрь устройства поступает и некоторое количество воздуха. Он постепенно накапливается внутри и “съедает” часть объема гидробака. Чтобы устройство работало исправно, необходимо этот воздух время от времени стравливать через этот самый ниппель.

По типу установки различают вертикальные и горизонтальные гидроаккумуляторы. Они имеют некоторые различия в процессе обслуживания, но на выбор во многом влияют размеры места установки

В гидроаккумуляторах, которые устанавливают вертикально, предусмотрен ниппель, который предназначен именно для этих целей. Достаточно нажать на него и подождать, пока воздух покинет устройство. С горизонтальными баками все немного сложнее. Помимо ниппеля для стравливания воздуха из емкости устанавливают запорный кран, а также отвод в канализацию.

Все это относится к моделям, способным накапливать объем жидкости более 50 литров. Если емкость модели меньше, то никаких специальных приспособлений для удаления воздуха из полости мембраны в них не имеется, независимо от типа установки.

Но воздух из них все же необходимо удалять. Для этого из гидроаккумулятора периодически сливают воду, а затем вновь заполняют емкость водой.

Перед началом процедуры следует отключить электропитание реле давления и насоса, или же всей насосной станции, если гидробак находится в составе такого устройства. После этого нужно просто открыть ближайший смеситель.

Воду сливают до тех пор, пока емкость не опустеет. Далее кран закрывают, на реле давления и насос подают электропитание, вода заполнит емкость гидроаккумулятора в автоматическом режиме.

Гидроаккумуляторы с корпусом синего цвета используют для холодной воды, а красные – для систем отопления. Не стоит использовать эти устройства в других условиях, поскольку различаются они не только цветом, но и материалом мембраны, и способностью переносить определенный уровень давления

Обычно предназначенные для автономных инженерных систем баки различаются по цвету: синие и красные. Это предельно простая классификация: если гидробак синий, значит, он предназначен для систем холодного водоснабжения, а если красный – для установки в отопительный контур.

Если же производитель не обозначил свою продукцию одним из этих цветов, то назначение устройства следует уточнить в техническом паспорте изделия. Помимо цвета эти два типа гидроаккумулятора различаются, главным образом, по характеристикам материала, использованного при изготовлении мембраны.

В обоих случаях это резина высокого качества, предназначенная для контакта с пищевыми продуктами. Но в синих емкостях стоят мембраны, рассчитанные на контакт с холодной водой, а в красных – с горячей.

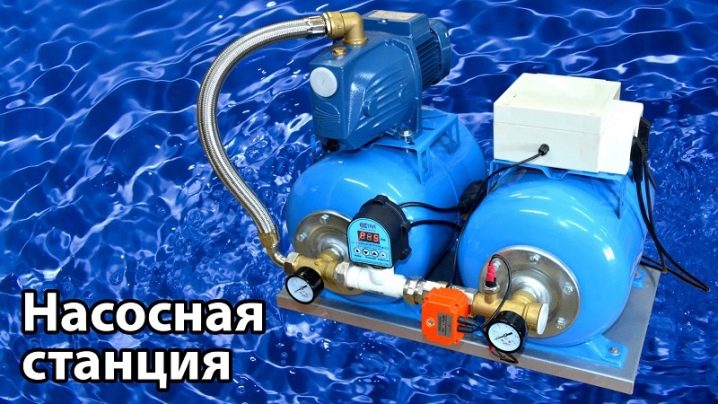

Очень часто гидроаккумулятор поставляется как часть насосной станции, которая уже укомплектована реле давления, манометром, поверхностным насосом и другими элементами

Синие устройства способны переносить более высокое давление, чем емкости красного цвета. Не рекомендуется использовать для холодной воды гидроаккумуляторы, предназначенные для систем ГВС и наоборот. Неправильные условия эксплуатации приведут к скорому износу мембраны, гидробак придется ремонтировать или даже полностью заменить.

Схема и описание

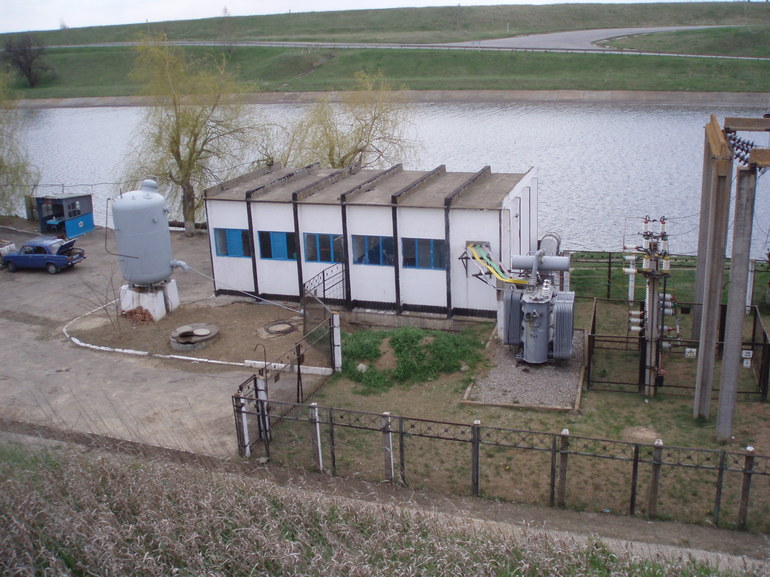

Комплектация ВЗУ (расшифровка — водозаборный узел) может меняться с учетом предназначения гидротехнической конструкции. Существует несколько основных видов водоразборных узлов:

Схема полного цикла. Такая конструкция применяется в случаях, если нужно организовать максимальную мощность, стабильное давление и подачу воды высокого качества. Единственный минус этой схемы — высокая стоимость. В систему входит погружной насос, станция водоподготовки, резервуар для хранения очищенной воды, станция второго подъема, магистраль водопровода.
Схема неполного цикла. Эта конструкция не предполагает установку станции водоподготовки, дорогостоящих систем водоочистки, подведения канализации и электричества. Помимо этого, можно значительно сэкономить площадь, что также положительно сказывается на итоговой стоимости.
Мини-ВЗУ является еще более упрощенным способом установки скважинного водоснабжения. В эту конструкцию входят насос, гидроаккумулятор и водопроводная магистраль, подключающаяся непосредственно к накопительному баку.

Подключение гидроаккумулятора к контуру водоснабжения

Как стало понятно из всего написанного выше, мембранный бак – это не просто ёмкость с водой. Это специальное устройство, вовлеченное в непрерывный рабочий процесс. Поэтому и процедура его установки совсем не так проста, как это может показаться. Закреплять его следует очень тщательно, учитывая факторы вибрации и шума.

Необходимо закреплять гидроаккумулятор на поверхности с помощью резиновых прокладок, чтобы уменьшить уровень шума при его работе и сократить влияние вибраций на само устройство

К полу его крепят с применение резиновых прокладок, а к трубопроводу – с помощью переходников из резины. И ещё следует учесть, что диаметр подводки не может уменьшаться на выходе гидросистемы.

С новым баком следует обращаться особенно осторожно, заполняя его водой под слабым напором. Мембрана от долгого хранения могла слежаться

Резкая струя воды может её повредить и даже полностью вывести из строя. Правильнее удалить из груши мембраны весь воздух до того, как вы приступите к заполнению её водой. Место для установки гидроаккумулятора должно быть выбрано с учетом его доступности.

Процесс подключения гидроаккумулятора производится в стандартной последовательности:

Список источников
