Насосная станция, корпус из чугуназнас-1200-ч

Правила выбора оборудования

Далее будут проанализированы критерии, учитывая которые необходимо выбирать канализационное насосное оборудование для частного использования. Разбор промышленных установок не входит в рамки данного обзора.

Целью при покупке КНС является приобретение оптимального по мощности и другим характеристикам оборудования. Нет смысла переплачивать за системы, которые будут работать на 10-20% проектной мощности.

При выборе КНС учитывают такие параметры:

1. Максимальный поток перерабатываемых стоков.
2. Транспортировочное расстояние.
3. Перепад геодезических уровней между впускной трубой и выходом напорного шланга.
4. Степень загрязненности, фракционный состав и структура хозяйственно-бытовых стоков. Существуют КНС, которые измельчают крупные фракции включений, предупреждая засоры в насосном оборудовании.
5. Уровень требуемой очистки стоков.
6. Габариты оборудования.

Единой формулы для расчета производительности насосного оборудования нет, поэтому алгоритм расчета и необходимые показатели должны быть указаны в инструкции к приобретаемой КНС.

Типовой проект расчета производительности насосного оборудования включает такие этапы:

1. Определение суточного потребления воды и объема стоков.
2. Построение ориентировочного графика поступления канализационных сточных вод в течение суток.
3. Расчет минимального и максимального канализационного потока.
4. Определение требуемой производительности КНС, учитывая загрязненность стоков.

После определения вышеприведенных параметров можно начинать заниматься выбором подходящего оборудования.

На цену КНС влияет брэнд производителя, ремонтопригодность изделия, возможность сервисного обслуживания. Особенно не рекомендуется приобретать дешевые насосы, если предполагается их ежедневное использование, и при этом отсутствуют резервные емкости или дополнительный насос для отведения стоков.

Насосное оборудование

Современные производители предлагают отдельно погружные насосы или насосные станции с поверхностными насосами. Считается, что первый вариант оптимален для скважин практически всех типов, а второй подходит для колодцев и абиссинских источников (из-за минимальной ширины их обсадных труб и неглубокого расположения зеркала воды).

• Действительно, погружные модели обладают возможностью подъема воды даже с очень большой глубины (например, высота обсадной трубы артезианских скважин достигает 100 метров и более).
• В то же время поверхностные перекачивающие агрегаты удобны в обслуживании, их легко ревизировать и периодически осматривать. Однако в классической модификации такие модели способны обеспечить подъем жидкости с глубины 8-9 метров максимум.

Основной дилеммой является сочетание большой высоты подъема с небольшой производительностью и достаточно скромными напорными характеристиками у погружных моделей и хорошая производительность и напор в сочетании с возможностью использования только для неглубоких источников у поверхностных агрегатов.

Компромиссом могут стать эжекторные модели. Эжектор обеспечивает образование разреженной зоны в трубопроводе за счет разницы давлений. Последнее возникает следующим образом: в упрощенном виде эжектор представляет собой конусообразное устройство, двигаясь по которому жидкость увеличивает скорость по мере сужения просвета. В зоне высокой скорости потока образуется разреженность, которая через дополнительное отверстие или патрубок захватывается жидкость из внешней среды.

Оснащенный внешним эжектором, который непосредственно опускается в водоисточник, насос способен поднимать воду с большей глубины (в зависимости от мощности перекачивающего агрегата и конструкции эжектора – до 25-40 метров). Выносные эжекторы более эффективны и обычно отличаются по конструкции, представляя собой две параллельный трубы (одна из них может быть заменена гибким шлангом) – вакуумно-нагнетающую и основную. Но они также чувствительны к песку в воде и другим загрязнениям.

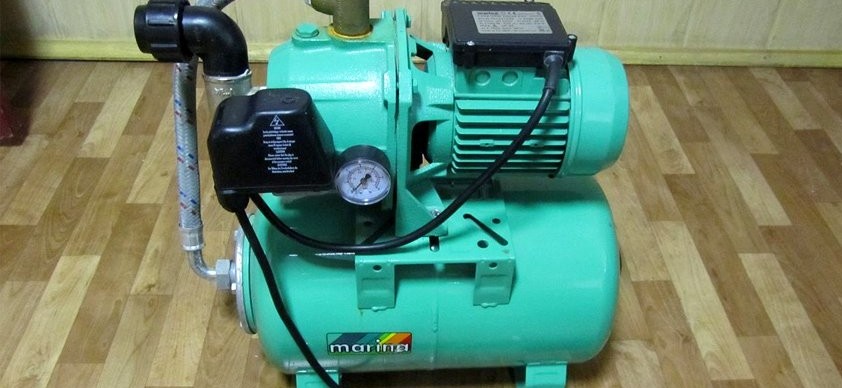

Насосная станция с внешним эжектором

К недостаткам эжекторных станций со встроенным устройством часто относят повышенный уровень шума во время работы, однако он может стать заметной помехой только в том случае, если насосная станция размещается на открытом пространстве и близко к окнам дома. При установке в специальной постройке (которая часто необходима для защиты оборудования от промерзания зимой) теплоизоляция также выполняет и роль шумопоглотителя. Устроить звукоизоляцию помещения при установке оборудования в подвале так же не составит труда и не потребует чрезмерных затрат. Нужно отметить, что увеличение высоты подъема при использовании оборудования с встроенным эжектором не происходит, но возрастает производительность.

Меры безопасности при эксплуатации канализационной насосной станции

Ежемесячный контроль над работой агрегатов насосной станции выполняется специально обученными сотрудниками. При наличии каких-либо отклонений в цикле запуска и остановки агрегата, оборудование проходит проверку на предмет соблюдения гидравлических характеристик. Для постановки агрегата на ремонт достаточно десятипроцентного отклонения фактических значений от расчетных. Проверка и ремонт агрегата обязателен при появлении повышенного уровня шума либо вибрации в ходе рабочего цикла насоса.

При работе и обслуживании насосной станции необходимо соблюдать следующие меры предосторожности:

1. Демонтаж насосных агрегатов производится ежеквартально. Оборудование достается поочередно, не останавливая работу КНС. Первоначально агрегат очищается от грязи, промывается и проходит визуальный контроль на предмет наличия дефектов. При обнаружении повреждений агрегат ремонтируется.
2. При появлении коррозии на элементах насосной станции либо на поверхности резервуара, производится полная откачка жидкости, очистка поврежденных участков от ржавчины, обработка соответствующим составом, содержащим эпоксидный материал.
3. При подъеме агрегата категорически запрещено применять в качестве троса кабель энергоснабжения. В противном случае существует большая вероятность повреждения агрегата.
4. В ходе работы насосной станции, обслуживающий персонал обязан выполнять все предписания регламентирующих и технических инструкций.
5. К работе с оборудованием допускаются сотрудники, имеющие сертификат о прохождении обучения и в полной мере владеющие инструкциями, указанными в технических паспортах.
6. Обслуживание канализационной насосной станции поручается специалистам, прошедшим курс по технике безопасности, а также получившим доступ второй группы к работе с электрооборудованием. Переобучение и проверка знаний персонала осуществляется каждые два года.

В соответствии с правилами эксплуатации, каждый сотрудник канализационной насосной станции должен иметь предметы личной защиты, соответствующий рабочий инструмент, специальную экипировку и приспособления для работы.

На каждом рабочем месте размещаются техническая и электрическая схемы станции.

В техпаспорте агрегатов описаны меры безопасности, которые должен соблюдать каждый сотрудник.

При выполнении работ внутри накопителя, работник не имеет права курить, использовать приборы и механизмы, несущие потенциальную угрозу взрыва

Такие же меры предосторожности необходимо соблюдать при открытии крышек технологических люков.

Перед выполнением работ внутри резервуара, его необходимо проветривать не менее одного часа. Для этого крышка технологического отверстия открывается

При обслуживании резервуара должны соблюдаться требования соответствующих регламентов.

Наезд на технологический люк колес автотранспорта категорически запрещен.

При монтаже насосных агрегатов либо модернизации КНС, коммутация с энергосистемой возможна только при наличии контура заземления.

Ежегодно выполняется контроль соответствия параметров заземляющего контура расчетным данным.

Любые мероприятия по обслуживанию узлов и агрегатов должны выполняться при их полном отключении от электросети.

Выполнение указанных требований позволит минимизировать риски выхода комплекса из строя, а также обеспечить безопасность обслуживающего персонала.

Основные критерии выбора насосной станции для частного дома

Чтобы организовать полноценное водоснабжение частного дома необходима скважина (колодец) и оборудование, которое будет качать воду и доставлять ее к точкам потребления: отопительному котлу, бытовой технике и сантехническим устройствам.

Рекомендуется сначала обустроить скважину, чтобы знать ее характеристики (как глубоко будет находиться зеркало воды), потенциал (как быстро будет наполняться и расходоваться), а также диаметр трубы.

Исходя из характеристик скважины или колодца можно начинать разбираться с моделями насосных станций. Сначала необходимо рассчитать расстояние от насоса до зеркала воды, а также на сколько метров труба располагается горизонтально и вертикально. От этих показателей зависит, на какую мощность двигателя и стоимость насосной станции необходимо рассчитывать.

Чтобы избежать частых включений агрегата, нужно учесть предполагаемое количество жителей в доме и суточный расход воды. Объем гидроаккумулятора в разных моделях насосных станций позволяет накапливать от 8 до 100 литров. Если семья за сутки расходует 100 литров, реле давления сработает 1 – 2 раза в день. Такой режим работы снижает риск преждевременного старения деталей, поэтому можно рассчитывать на длительный срок эксплуатации оборудования.

Защита от сухого хода

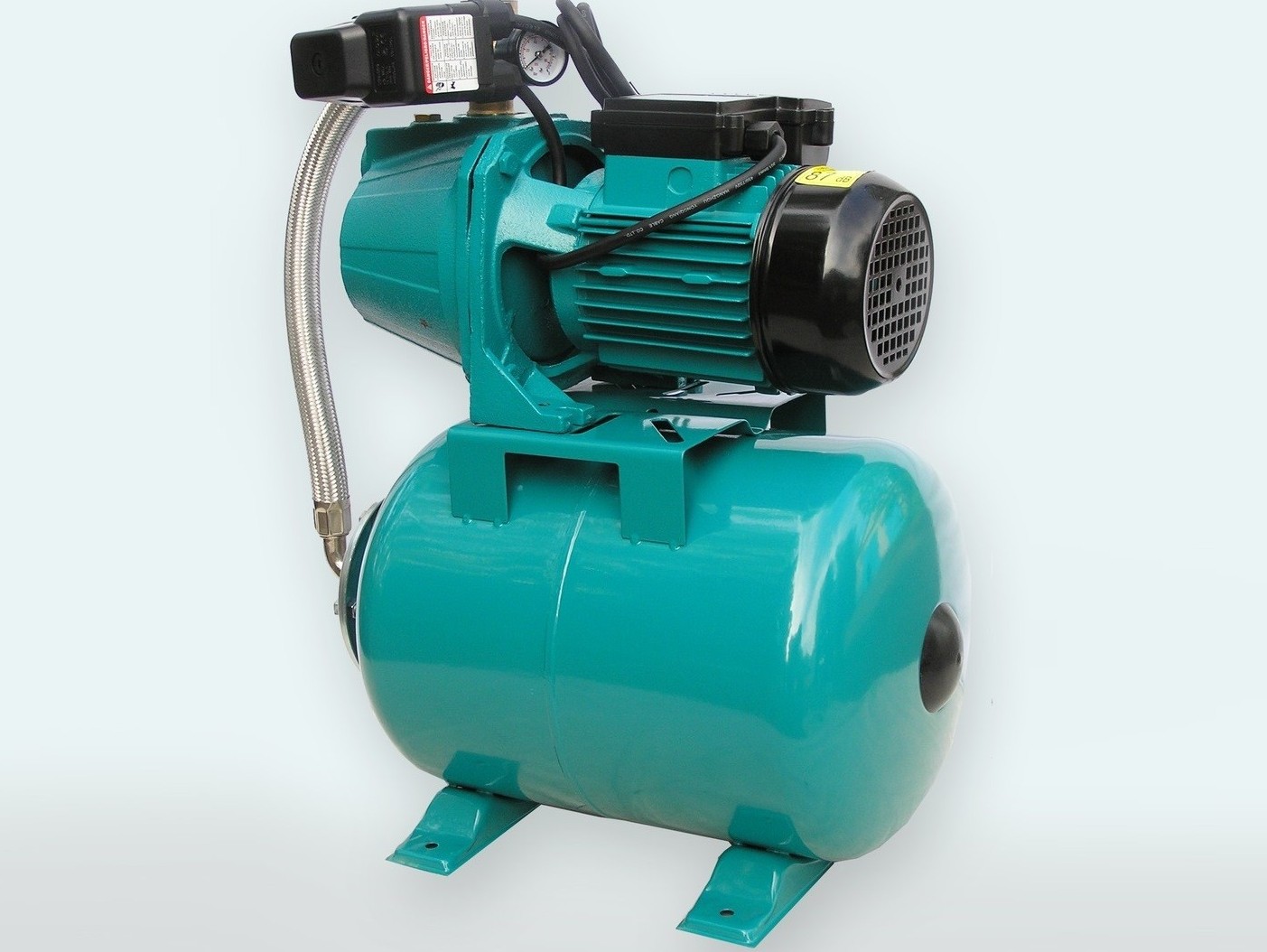

Схема подключения насосной станции

Если агрегат оборудован защитными механизмами, которые срабатывают в неблагоприятных ситуациях, он прослужит вдвое дольше. Защита от работы всухую выключает насосную станцию и не дает деталям изнашиваться без воды.

Перегрев деталей внутри агрегата начинается в том случае, когда холодная жидкость не снижает температуру работающего двигателя. Вслед за ним греются уплотнители и корпус, что впоследствии может вызвать затекание воды внутрь мотора и короткое замыкание. Мембрана внутри гидроаккумулятора резиновая. Ее перегрев и растрескивание плохо сказываются на разнице давления, которая должна возникать для подачи воды в дом.

Наличие фильтров

Обязательно нужно устанавливать фильтр на конец трубы, которая опускается в скважину. Мелкие частицы песка действуют на внутренние детали насосной станции как абразив. Они со временем частично стирают металл и делают работу прибора неэффективной. Одни модели быстрее ломаются, другие работают дольше при наличии камней и песка в воде. Лучше перестраховаться, особенно при покупке дорогого насоса.

Эжектор

Приспособление дает возможность доставать жидкость с глубины около 45 метров. Дома можно пользоваться артезианской водой – чистой и полезной, не переживая за соседские септики и канализационные стоки. Насосная станция с эжектором сильно шумит, поэтому ее выносят за пределы жилого помещения. Лучшее место – подвал или уличный утепленный сарай.

Устройство и принцип работы КНС

Устройство современных КНС следует рассматривать в двух основных вариантах:

• сололифт;
• канализационная станция для дома или коттеджа.

Принципиальных различий между этими устройствами нет. Но сололифты являются единым готовым оборудованием, которое можно купить в интернете и самостоятельно подключить, а канализационные станции формируются из отдельно продающихся частей под конкретный проект внешней канализации.

Компактные мини-станции

Портативные КНС типа «Сололифт» имеют компактный вид и устанавливаются вблизи сантехнического оборудования. Его устанавливают либо в подвале дома, либо в самом санузле.

Сололифт обеспечивает отведение канализационных стоков по мере их поступления в корпус устройства (+)

Основными конструкционными узлами сололифта являются:

• герметичный корпус с патрубками и отверстиями;
• двигатель;
• крыльчатка с режущей кромкой;
• автоматика.

При поступлении воды в устройство срабатывает автоматика и включается двигатель. В результате происходит перекачивание жидкости из внутреннего резервуара в напорную трубу. Крыльчатка дополнительно измельчает крупные фрагменты для эффективного отведения взвешенных частиц и предупреждения засора.

При подключении к мини-КНС с помощью тройников большого количества канализационных подводов необходимо учитывать, что производительности насоса может не хватить для перекачки поступающей жидкости (+)

Корпус сололифта может иметь 2-5 отверстий для подключения сантехнических приборов. Сверху устройства располагается воздушный клапан, который обеспечивает подсос воздуха извне при работе насоса. Это предотвращает срыв гидрозатвора в сифонах домашнего оборудования.

Производительность портативного мини-КНС стандартна и теоретически рассчитывается, исходя из количества подводящих труб. После покупки оборудования достаточно подключить напорный шланг и канализационные трубы к корпусу солофита, а потом включить его в розетку.

КНС для загородного дома

Насосная станция для частого дома обычно имеет внушительные размеры и вкапывается в землю. Готовых конструкционных решений такого типа в интернете найти не удастся, а для определения ориентировочной стоимости оборудования необходимо созваниваться с менеджерами магазинов или оставлять заявку на сайтах продавцов.

Более долговечными являются емкости из стекловолокна и пластика. Они не требуют какого-либо ухода и прослужат минимум 50 лет. Станция представляет собой загерметизированную емкость с насосами внутри.

Основными элементами КНС для дома являются:

1. Накопительный бак из пластика, стекловолокна, бетона или металла объемом в несколько кубометров.
2. Фекальный насос. В ежедневно работающих станциях ставят два насоса: рабочий и резервный, задача которых состоит в подъеме сточных вод на определенный уровень для дальнейшего их продвижения по трубам самотеком.
3. Система самотечных водопроводов (подводящих и напорных отводящих), объединяющих внутреннюю канализацию, КНС и последующий коллектор. Система снабжена задвижками и обратным клапаном, который позволяют жидкости течь только в одном направлении.
4. Автоматика с поплавковыми выключателями. Рекомендуется установка одновременно 3-4 поплавков, каждый из которых способен включать насос. Стоят они недорого, поэтому экономить на них не стоит.

Крупные домашние КНС имеют принцип работы, несколько отличающийся от сололифта. Резервуар для стоков закапывается в землю и подсоединяется к сливной трубе внутренней канализации. При достижении уровнем канализационных сточных вод установленного регулировкой уровня, поплавковый механизм замыкает сеть и включает насос.

Перекачка воды останавливается лишь при достижении поплавком уровня, гораздо ниже того, который привел к его включению. Такая схема позволяет реже включать насосное оборудование, снижая эксплуатационные нагрузки.

Дополнительные поплавки предназначаются для включения резервного насоса. Уровень воды для их запуска устанавливается немного выше, чем для основного насоса.

Это позволяет перестраховываться и включать резервное оборудование только в случае неисправности основного.

Дополнительно КНС могут оснащаться такими устройствами:

• расходометр;
• решетчатые емкости для фильтрации крупного мусора;
• шкафы управления и регулировки;
• лестница для спуска в емкость;
• вихревой регулятор потока;
• сорбционные фильтры.

Выбор набора оборудования необходимо проводить только под контролем специалистов. Это позволит подобрать комплектующие элементы с максимально соответствующими друг другу характеристиками и продуктивностью.

Выбор бесшумной станции для дома и дачи

Наличие автономного бесперебойного водоснабжения важно для владельцев не только загородной недвижимости, но и частных домов, дач в черте города. Обусловлен данный факт растущими тарифами на централизованную подачу воды и низким качеством потока

Производители предлагают огромное количество моделей насосных станций, различающихся по производительности, габаритам, потреблению энергии, типу насосов и прочим показателям. В конечном итоге все параметры влияют на стоимость приборов, которая может быть как доступной для широкого круга потребителей, так и достаточно солидной.

Выбор малошумной насосной станции зависит от следующих показателей:

1. Мощность. Следует учитывать основной показатель, выбирая прибор для большого дома или компактной дачи, чтобы получить достаточное количество воды для питья и хозяйственных нужд.
2. Характеристики скважины также имеют значение:
   — производительность в сутки;
   — глубина;
   — диаметр обсадной трубы;
   — статический уровень воды;
   — динамический показатель водного зеркала.
3. Потребности сезонного водоснабжения.

Основные характеристики насосной станции для частного дома

Допустимая глубина забора подробно рассмотрена в предыдущем разделе статьи. Помимо этого, при выборе насосной станции для дачи (частного дома) проверяют следующие параметры:

• производительность;
• объем накопительного бака;
• напор;
• потребляемую мощность.

Суммарная оценка всех важных параметров насосной станции поможет сделать правильные выводы. Обязательно надо учитывать особенности места размещения оборудования.

Производительность насосной станции

Эти нормативы из действующих нормативов СНиП можно дополнить потребностями стиральной машины, другой подключенной техники. Полученные данные приводят в единую форму (л/час). После этого подбирают подходящее насосное оборудование с запасом 15÷20%. Следует учесть количество жильцов и возможность одновременного открывания нескольких кранов.

Объем гидроаккумуляторного бака насосной станции

Этот параметр влияет не только на количество запаса жидкости под рабочим давлением. Следует помнить, что наибольшей нагрузке подвергаются обмотки и механические компоненты насоса именно в процессе включения. При увеличении размеров накопительной емкости можно продлить срок службы силового агрегата.

Часть объема занимает сжатый воздух. В следующей таблице приведены данные, которые помогут уточнить расчет:

Напор воды в системе водоснабжения

Чертеж системы с размерами

Для расчета используют формулу:

Н = Дв + Гз + Дг/10 + Ву, где

• Н – напор;
• Дв – давление в системе водоснабжения;
• Гз – глубина забора воды;
• Дг – длина горизонтальной части трубопровода;
• Ву – высота самой верхней точки водопотребления.

Мощность установки, напряжение питания

Полноценное снабжение водой коттеджа способна обеспечить насосная станция, потребляющая 1÷2 кВт/ч. Стандартные бытовые модели подключают к сети 220 V. Самые мощные модификации – к трехфазным 380 V.

Нелинейная зависимость производительности и напора заставляет применять соответствующие графики для правильного выбора насосной станции

На рисунке показано, какие модели из серии определенного производителя подходят для решения проблем, определенных техническим заданием.

Автоматика насосной станции

Реле давления насосной станции

Устройства этого типа создают по единой схеме. Гибкая мембрана давит на шток, который через приводной механизм размыкает контакты. При уменьшении напора пружина соединяет их, подавая тем самым напряжение питания на электродвигатель насосной станции. Качественные изделия стоят дороже, но выполняют свои функции надежно.

Защита от сухого хода и перегрева

Отдельное реле устанавливают на отвод подающей магистрали. Оно предотвращает повреждение техники при отсутствии воды

Современная насосная станция защищена от перегрева. Специальное встроенное реле отключает питание при повышении температуры выше номинального значения. Регулировать приведенные в этом разделе устройства не нужно.

Канализационная станция

Канализационная станция или бытовая насосная станция – главный компонент в системе отвода стоков, которая проталкивает стоки до септика. Она гарантирует отсутствие запахов от стоков в доме и правильное функционирование системы без перебоев. Такая станция может понадобиться, если:

• нужно установить стиральную машину, обеспечить функционирование душа, раковины или унитаза, а также других приборов ниже уровня залегания канализационной магистрали. Преимущественно станции обеспечивают подъем стоков от 5 до 15 метров;
• канализационные насосные станции (КНС) обеспечивают подключение пользователей на больших расстояниях – до 100 метров. При стандартных условиях подобное возможно только при большом перепаде высот между точками подключения, это необходимо для гарантирования самотека. Использование станции позволит подключаться всем потребителям по горизонтальной линии;
• использовать канализационные насосы с измельчителем, можно подключать унитаз к небольшому по диаметру трубопроводу;
• в станции имеется угольный фильтр, то вы можете забыть о неприятных запахах, так как он в полной мере их устраняет.

Устройство КНС

Канализационная система по конструкции проста. Установка включает в себя резервуар – он может быть разного размера. В нее устанавливают насосы и запорную арматуру, также есть дополнительные агрегаты.

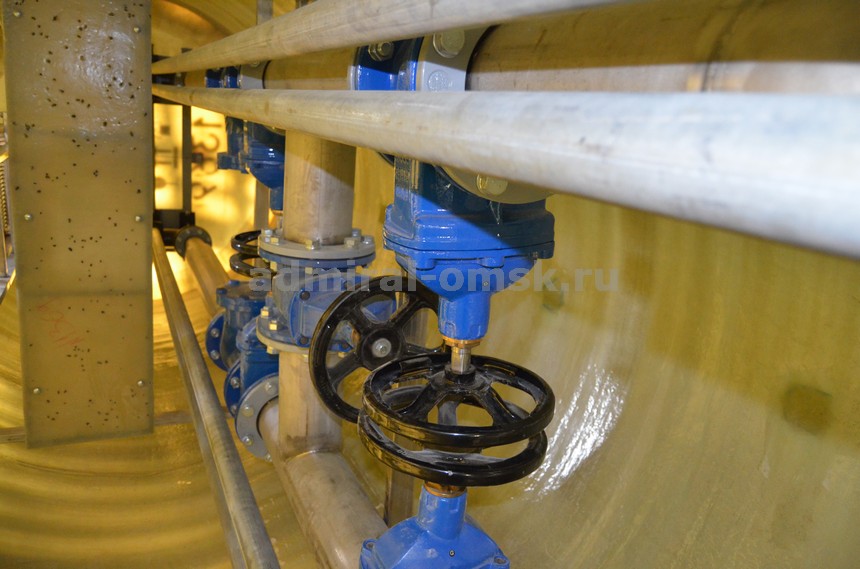

оборудование для канализационной станции

Станция работает автоматически. Умные компоненты контролируют уровень стоков, которые поступают в резервуар, и если возникает необходимость, то включают насосы. Вентиляционная система. которая предусмотрена в канализационной системе, гарантирует простоту эксплуатации, смотровое окно и трап обеспечивают простое обслуживание. Компоненты, из которых состоит станция, могут быть самые разные, в том числе:

• стеклопластик армированный;
• сталь нержавеющая;
• полиэтилен низкого давления.

Они должны отвечать некоторым критериям, которые обеспечат бесперебойную и длительную работу КНС. К ним относятся коррозийная устойчивость и долговечность – не менее 50 лет в эксплуатации.

Бытовая КНС для частного дома имеет емкость-накопитель, в которую встроен электрический насос. Как только стоки заполняют емкость, об этом сигнализируют всплывающие поплавки, и насосы включаются в работу. Лучшими считаются те агрегаты, которые имеют в своем составе измельчители, приводящие нечистоты в однородную массу – это дает возможность проще с ними «работать».

Рекомендовано к прочтению: Куда обращаться при запахе канализации в подъезде?

Бытовые КНС имеют небольшие размеры, зато работу проворачивают грандиозную

Важно, что в каждой станции обустроена система для предотвращения обратного движения нечистот. Это обеспечивают обратные клапаны и коммутационные краны, что позволяет направить стоки в разные трубопроводы

Небольшие габариты таких станций позволяют установить их прямо за унитазом – они не бросаются в глаза и могут работать с большими объемами стоков.

Размещение станции, виды

На сегодня для частного дома используется два типа размещения КНС – это горизонтальный и вертикальный типы. Первый может частично или полностью скрываться под землей. Такой способ применяют, если состав почвы твердый. Конструкция подразумевает использование погружных насосов.

устройство горизонтальной КНС

Второй тип позволяет экономить место на участке. В станции допускается размещение насосов выше уровня заполнения, что значительно удешевляет ее. Но такой вариант размещения отличается трудоемкостью.

По видам станции могут быть бытовыми и промышленными. Первые применяют в частных домах, и они имеют соответствующие габариты. Вторые – на больших предприятиях.

Еще одной классификацией является разделение КНС на те, которые работают с одним сантехническим прибором и с несколькими.

Как собрать?

Чтобы собрать насосную станцию самому, сперва необходимо понять, что она собой представляет и как работает. Также следует заранее предусмотреть уровень интенсивности использования воды.

Основные функциональные узлы станции:

• насос центробежного типа, который поднимает и транспортирует воду в дом;
• гидроаккумулятор, который смягчает гидравлический удар;
• реле давления;
• электродвигатель, соединенный с насосом и реле давления;
• манометр, позволяет определить давление;
• система водозабора с обратным клапаном;
• магистраль, которая соединяет водозабор и насос.

Реле давления позволяет контролировать его уровень в системе. Например, когда давление понижается по сравнению с определенным параметром, запускается двигатель, а если повышается – выключается. При помощи манометра можно производить регулировку давления. Самым обязательным элементом является гидроаккумулятор. Иногда в насосных станциях вместо него используют накопительный бак, но такая конструкция устарела из-за большого количества недостатков.
