Приточная вентиляция в квартире: как организовать, нужна ли, отщывы и какие есть альтернативы

Подготовка к монтажу

Организация вентиляции в квартире всегда начинается с расчёта кратности воздухообмена. Данный параметр определяет количество притока и оттока воздуха. Расчёты производятся для каждой отдельной комнаты. В расчёт берётся площадь помещения, количество жильцов, а также наличие или отсутствие курящих среди жильцов.

Нормы вентиляции в квартире составляют порядка 70 куб. м. в час на человека. Однако эта цифра подразумевает здоровый образ жизни домочадцев, то есть – отсутствие курильщиков. В противном случае требуется расход воздуха до 150 куб. м. в час.

Расчёт вентиляции в квартире должен учитывать также личные пожелания жильцов. Некоторые предпочитают более прохладный и непременно регулярно поступающий свежий воздух. Для этого потребуется увеличить кратность воздухообмена до 300 куб. м. в час.

Если предположить, что спальня рассчитана на двух человек, то с учётом площади, которая, к примеру, составляет 30 кв. м., смена воздуха выполняется до десяти раз в час, что является излишеством

Поэтому, приняв во внимание всевозможные факторы, можно остановиться на значении 150 куб. м

в час. Судить о том, правильная вентиляция в квартире или нет, можно по результатам: наличие свежего воздуха без образования в помещении сквозняков говорит в пользу вентиляционной системы.

Установка вентиляции в квартире подразумевает также равенство объёмов приточного и вытяжного воздуха. Это сведёт к минимуму образование сквозного движения потоков воздуха. Различные помещения требуют обеспечения разного баланса. Если в таких комнатах, как спальня и зал, приток воздуха на треть должен превышать его вытяжку, то на кухне и в санузле ситуация обратная, и вытяжка должна работать интенсивнее. Коридор вовсе не требует притока воздуха за счёт регулярно открываемой входной двери. В итоге проектирование вентиляции в квартире базируется на полном равенстве объёмов приточного и вытяжного воздуха.

Предварительно составленная схема вентиляции в квартире позволит сориентироваться, где требуется обустраивать вентиляционные каналы или приточные клапаны. Необходимо учитывать приблизительную траекторию движения приточного воздуха. Так, холодный воздух непременно опустится вниз, а прогретый, тёплый воздух поднимется вверх. Вытяжное отверстие естественного типа не формирует струи воздуха, а лишь забирает естественным путём имеющиеся потоки. В случае с приточно-вытяжной системой благодаря работе вентилятора производится принудительный отток отработанного воздуха.

Особенности монтажа

Решая задачу, как сделать вентиляцию в квартире, следует правильно выбрать место для установки оборудования. Как правило, вентиляционное устройство располагается в прихожей, на кухне или на балконе. Это позволяет максимально снизить распространение шумового эффекта в жилые комнаты, в особенности – в спальню. Монтаж вентиляции в квартире может осуществляться двумя путями:

посредством наборной конструкции;
устанавливается готовая конструкция со встроенным фильтром, калорифером или, что ещё лучше, – с рекуператором.

Последний из указанных вариантов обладает высокой эффективностью благодаря особенностям конструкции: приточный воздух получает тепло от вытяжного, уже прогретого воздуха. Это позволяет в значительной мере экономить расходы электроэнергии на обогрев в зимнее время года. Также рекуператор исключает возможность смешивания двух потоков воздуха за счёт отдельных каналов. Более выигрышным вариантом является расположение приточного воздухораспределителя в непосредственной близости к наружной стене, а вытяжка организовывается в глубине квартиры.

Особенности построения естественной ПВВ

При разработке качественной естественной приточно-вытяжной вентиляции, большинство специалистов соблюдают некий “устав” проектно-монтажных работ.

Эти правила помогают создать действительно эффективные и экономичные решения даже для самых нестандартных расположений комнат и подсобных помещений в частном доме и многокомнатной квартире многоэтажки.

Во время проектирования вентиляции нужно постараться создать естественное течение воздуха от жилых комнат через коридоры к санузлу и кухне

Коридоры в этом случае выступают в роли проточных пространств. Поэтому главный вентиляционный блок системы нужно располагать по центру дома, в верхней части коридоров или подсобных помещений.

Например, вентиляционный модуль для 2-этажного частного дома можно расположить на первом этаже вверху подсобного помещения или основного коридора. Для 1-этажного дома, как вариант, в нижней части чердака.

Прокладывая магистральный трубопровод, нужно помнить что приточный воздух должен идти в жилые комнаты, а вытяжной — уходить через кухни и подсобные помещения.

Поэтому приточные диффузоры размещаются на условной границе “комната-среда”, а вытяжки на кухне, в ванной, подсобке, туалете.

Диффузор сочетает в себе две функции: равномерное распределение свежего и отвод уже использованного воздуха. Они бывают самой разной формы. Изготавливаются из тонколистового металла и пластика

Существуют замечания касательно высоты расположение входных и выходных воздушных проёмов. Выход вентиляционной системы размещают обязательно выше уровня крыши здания.

Это обезопасит ПВВ от вторичного забора только что выведенного воздуха через вытяжные отверстия.

Забор свежего воздуха необходимо производить на высоте не менее 2 метров от поверхности земли.

Потому что мелкие абразивные частички и пыль может подниматься с помощью ветровых потоков на высоту более 1 метра и залетать в приточные диффузоры, тем самым быстро засорять фильтры первичной очистки.

Приточные канальные мульти-системы

Канальная вентиляция – это комплекс воздуховодов, проложенных во всех комнатах. Сердце системы – приточное оборудование, размещенное на входе.

Схема построения и работы вентиляции определяется типом вентустановки. Обозначим особенности двух наиболее экономичных и эффективных способов организации подачи воздуха: вентиляции с рекуперацией и применения VAV-агрегатов.

Принцип работы комплекса с рекуперацией

Рекуператор является составляющим элементом приточно-вытяжной установки. Теплообменник позволяет значительно снизить потребление энергоресурсов, обеспечивая передачу тепла от разогретого вытяжного воздуха холодным поступающим потокам.

Для функционирования рекуператора помимо приточного воздуховода требуется монтаж вытяжных каналов, что сказывается на стоимости системы. Эффективность работы некоторых теплообменников достигает 95%

В вентиляционных системах устанавливаются теплообменники двух типов: пластинчатые и роторные.

Пластинчатые рекуператоры. Конструктивно представляют собой кассету, установленную в воздуховод. Воздушные потоки «разрезаются» блоком из пластин. Теплый воздух проходит с одной стороны пластины, а холодный с другой. Вследствие теплообмена образуется конденсат, подлежащий удалению.

Особенности работы пластинчатых рекуператоров:

свежий приточный и отработанный воздух не перемешиваются;
вероятность обмерзания зимой;
в рекуператорах, изготовленных из паропроницаемых тонких пленок, не скапливается конденсат.

Однако срок службы такого оборудования ограничен десятью годами.

Роторные рекуператоры. Принцип перераспределения тепла базируется на вращении барабана, через который двигаются разносторонние воздушные струи. Постепенно, вращаясь в барабанной установке, отработанный воздух «делится» теплом с сектором ротора. Когда разогретый участок ротора попадает в холодный приточный поток, воздух нагревается, а ротор охлаждается.

Роторные рекуператоры отличаются компактными размерами и высокой энергоэффективностью. Недостаток устройства – частичное смешивание грязного и свежего воздуха. В холодное время выключение роторных моделей нежелательно

VAV-система – вентиляция по потребностям

Variable Air Volume (VAV) установка –эффективная вентиляционная система, обеспечивающая приток и подогрев воздуха с минимальным расходом энергии. Комплекс позволяет регулировать параметры и режим вентиляции для каждой комнаты отдельно.

Стандартная вентсистема подает воздух без учета времени суток, назначения помещения и количества проживающих. Производительность VAV-системы выбирается пользователем исходя из конкретных условий эксплуатации.

Пример работы VAV-вентиляции. Допустим, что комплекс с максимальной производительностью в 300 куб.м/ч обслуживает два помещения: спальню и гостиную. Если бы зимой для подогрева воздушного потока до комфортной температуры мощности калорифера не хватило, то в случае с обычной вентиляцией пришлось бы снизить суммарную производительность. Как результат, в обеих комнатах стало бы душно.

Работу VAV-системы можно скорректировать: в течение дня подавать воздух в гостиную, а в ночное время – в спальню. К каждой комнате подведен отдельный выключатель вентиляции

Регулировка производительности позволяет сэкономить до 25-50% энергии по сравнению с традиционной вентиляцией.

Помимо снижения счетов за электроэнергию VAV-система имеет и другие преимущества:

отсутствие обмерзания оборудования;
«отработка» выводится через имеющиеся вентканалы, поэтому не надо обустраивать сеть вытяжных воздуховодов;
низкая стоимость эксплуатации.

Недостаток VAV-вентиляции – высокая цена оборудования и трудности при сборке и наладке работоспособности комплекса. Проектирование и монтаж должны выполнять специалисты.

Вентиляция в частном доме. Виды и типы вентиляции. Как работает вентиляция

Справка из википедии:

Вентиляция (от лат. ventilatio — проветривание) — процесс удаления отработанного воздуха из помещения и замена его наружным.

Как можно понять из самого определения, для того, чтобы происходила вентиляция, воздух должен откуда-то прийти и куда-то уйти. Обычно то, откуда воздух приходит, называется притоком или приточным каналом, а то, куда он уходит, называется вытяжкой или вытяжным каналом (не путайте с кухонной вытяжкой). И третье понятие, о котором я скажу чуть далее, это переток.

Классическая схема вентиляции, вне зависимости от того, естественная она или принудительная, выглядит следующим образом.

Типовая схема вентиляции

Приток свежего воздуха идет в жилые помещения — спальни, гостиные, кабинеты и т. п. Вытяжка идет из “грязных” помещений — санузлов, кухни (причем обычно на кухне 2 вытяжки — вытяжка вентиляции и вытяжной колпак над плитой) и тех. помещений. Между помещениями с притоком и вытяжкой осуществляется переток — сквозное прохождение воздуха от притока к вытяжке.

Обычно переток идет через низ межкомнатных дверей. Именно поэтому в рекомендациях по установке дверей всегда есть правило про зазор от пола до дверного полотна. Если же такого зазора нет, значит, переток должен осуществляться через переточные решетки и каналы в той же двери или стенах. Ну или делать отдельный вытяжной канал в таком помещении — что резко усложняет всю систему в целом.

Теперь, когда понятно, как должен идти процесс вентиляции, поговорим о разных видах ее реализации. Я намеренно ушел от заголовка “вентиляция в каркасном доме”, заменив его на “вентиляцию в частном доме”, потому что, повторюсь, в реальности все эти схемы нужны в любом доме, не только каркасном.

В целом, с вентиляцией дела обстоят так. Чем более сложная и дорогая система — тем она более эффективная в плане самого процесса вентиляции и в плане энергоэффективности самого дома, то есть теплопотерь на эту вентиляцию. Равно как и наоборот — чем проще и дешевле система, тем она менее эффективна, в первую очередь по высоким теплопотерям.

Перейдем к типам вентиляции. Условно можно разделить на два вида: естественная вентиляция, то есть без применения механических средств, и принудительная, когда в процессе вентиляции участвуют какие-то механические устройства.

Виды систем

Приточная вентиляционная установка с подогревом воздуха выпускается в нескольких типах. Это может быть центральная вентиляция, которая обогреет большое производственное помещение, или офисный центр, а может быть индивидуальная, например, в квартиру или в частный дом.

Помимо этого, все системы вентилирования с подогревом подразделяются на следующие типы:

С рекуперацией. По сути, это система теплообмена, когда входящие массы соприкасаются с выходящими и обмениваются теплом. Подходит такой вариант только для регионов с не очень холодной зимой. Эти системы относятся к пассивным вентиляционным схемам. Лучше всего их располагать возле батарей отопления.
Водяные. Такая приточка с подогревом работает или от бойлера, или от батареи центрального отопления. Ее основное преимущество — экономия электроэнергии. Приточная вентиляция с водяным подогревом воздуха пользуется особой популярностью у потребителей.
Электрические. Требуют расход электричества достаточно существенный. По принципу работы это простой электрический тэн, который нагревает воздух при его постоянном движении.

Могут различаться приточные вентиляции и по способу нагнетания воздуха в помещение. Есть естественные варианты, а есть принудительные, когда забор воздуха производится при помощи вентиляторов. Различаются также типы вентиляции по типу управления. Это могут быть ручные модели или автоматические, которые управляются при помощи пульта или со специального приложения на телефоне.

Пластиковые окна

Данные модели вообще не требуют утепления, поскольку при правильном монтаже они полностью исключают наличие каких-либо щелей или не плотностей. Практически во всех современных типах окон вместо форточки есть специальные щели, размер которых можно регулировать. Они позволяют внести в квартиру необходимый объем свежего воздуха.

Система вентиляции квартир

За их счет и обеспечивается вентиляция в квартире в мороз. Данная щель для притока устраивается так, что поступающий с улицы холодный воздух направляется вниз и, перемешиваясь с теплым воздухом от радиатора отопления, распределяется равномерно.

Вентиляция своими руками: план действий

Чтобы самостоятельно спроектировать систему вентиляции, придется совершить целый ряд действий. Проще, если последовательность известна.

Подготовительные работы

Сбор информации и элементарные расчеты — вот с его начинается самостоятельное создание проекта вентиляции.

Рассчитать кратность обмена во всем доме/квартире. Она зависит от объема помещений (нужно посчитать кубатуру каждого помещения), их назначения, количества проживающих. По санитарным нормам в жилых помещениях воздух должен сменяться один раз в час, в технических (кухня/ванная/туалет) — не менее трех раз в час. Нормы для котельных свои и их надо учесть (зависят от типа отопления). Сложив все цифры, получаем требуемую производительность системы, по которой считается сечение вытяжного воздуховода, подбирается производительность вентиляционного оборудования.
Сначала надо нарисовать, как будет двигаться воздух — от притока, к вытяжке
Нарисовать схему движения воздушных потоков. При этом сразу приходится прикидывать положение приточных и втяжных каналов.
Нарисовать схему воздуховодов. Пока без размеров и деталировки, просто придерживаясь правил и стараясь вписать систему, не слишком усложняя дизайн. Вот тут все сложно, так как скрыть воздуховоды можно только за подвесным или натяжным потолком. В противном случае будет они открыты.

Предварительные данные готовы. Еще некоторое время обдумывайте где и какие устройства должны находится.

Расчеты параметров и деталировка

Когда все вопросы по схеме решены, она приняла окончательный вид, приступаем к деталировке. Сначала тоже идут расчеты, потом приходится искать составляющие системы, решать, какой фирмы использовать оборудование и сводить бюджет.

Рассчитать сечение воздуховодов, основываясь на кратности обмена, объеме помещения и скорости «бесшумного» передвижения воздуха. Иначе жить будет невозможно.
Внести размеры на схему (можно перерисовать).
Провести деталировку. То есть составить перечень необходимых элементов систем с указанием типа и сечения.
Деталировка — подробный перечень всех требующихся компонентов с размерами, производительностью, скоростью
Высчитать сопротивление каждого участка системы, подобрать вентиляторы (по рабочей точке в характеристике с учетом полученного сопротивления системы). Учесть уровень шума от работы вентилятора, принять меры по его уменьшению (подобрать малошумную модель).
Посчитать стоимость компонентов системы. Попытаться свести «наличку» с желаниями. Тут приходится несколько раз менять компоненты, двигаясь от того, что хочется, к тому, что реально.
Рисуем чистовой проект с полной деталировкой. Надо помнить также про узлы прохода вентаканалов через стены/потолок/кровлю, расходные и изоляционные материалы, вентиляционные решетки и диффузоры, крепеж и все другие «мелочи» которые выливаются в приличную сумму.

Монтаж и настройка

«Осталось» найти, купить, смонтировать. Написано мало, а сил, времени, нервов на реализацию этого пункта потребуется много. Только после этого можно сказать, что Вентиляция своими руками полностью готова.

Но и на этом не все. Сделанную своими руками вентиляцию надо запустить, отрегулировать. Это тоже не самый простой процесс — добиться согласованной работы системы в целом. Потом, в процессе эксплуатации, перенастройку приходится делать часто. При смене сезона, изменении количества проживающих, смене погодных условий. В общем, регулировка системы вентиляции — еще одна обязанность владельца дома.

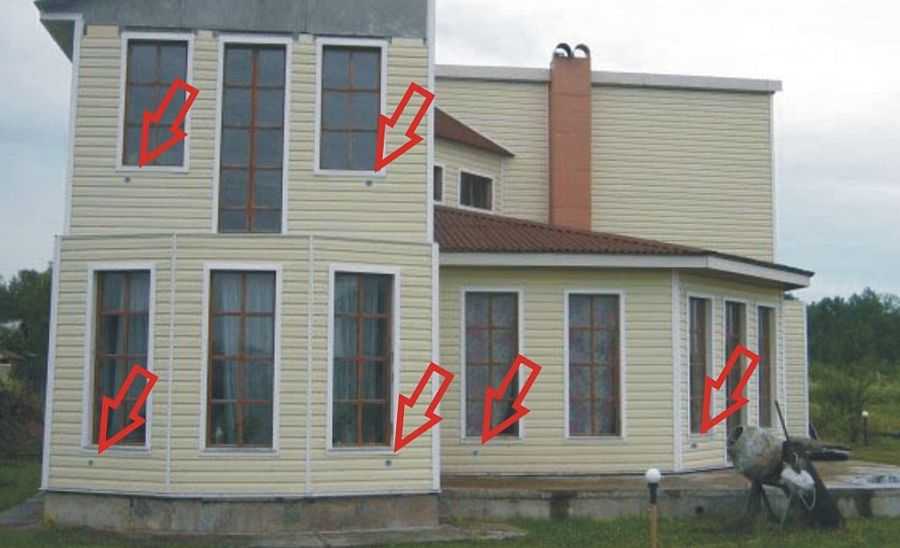

Такие отверстия на фасаде оставляют приточные клапана/рекуператоры

Кстати, советуем подумать. Вентиляция своими руками (имеется в виду монтаж) обойдется дешевле, но знаний и времени требует больше. Знания можно почерпнуть, а при нехватке времени придется искать и нанимать исполнителей, потом принимать их работу.

В заключении

Использование данных устройств позволяет недорого и своим руками сделать систему, при которой помещение будет обеспечено необходимым объемом свежего воздуха. Система вентиляции в квартире зимой позволяет создать тот самый благоприятный микроклимат в помещении, который благоприятно сказывается на здоровье любого человека.

Устройство правильной вентиляции исключает образование чрезмерной сухости воздуха. Именно этот факт вызывает недостаток кислорода и плохое самочувствие каждого человека.

Приведенные способы являются самыми недорогими, но эффективными. Более дорогим вариантом является установка сплит-систем кондиционирования воздуха, которые обеспечивают не только нужную циркуляцию воздуха зимой, но и летом, при этом способствуя его охлаждению.

Виды приточных вентиляционных систем

Наиболее простыми способами обеспечения притока воздуха в квартире являются устанавливаемые в оконной раме специальные клапаны и вентиляторы. Это не требует крупных затрат средств, что является преимуществом. Но для получения чистого воздуха в помещении необходимо дополнительно снабдить конструкцию фильтром. В некоторых случаях приточная вентиляция в квартире может быть встроена в стену. Однако с учётом климата такое решение занимает последние позиции в перечне существующих вентиляционных систем.

Пример работы приточной вентиляционной установки

Избавиться от всех возможных недостатков подобных систем вполне можно, если обратить внимание на наборные устройства. При этом все элементы (калорифер для обогрева воздуха, фильтры, вентилятор, шумоизоляционные устройства и материалы, а также автоматизированные системы управления) собираются последовательно и образуют в результате полноценный узел

Но такая система приточной вентиляции в квартире является полногабаритной и занимает достаточно много места.

Альтернативным решением являются вентиляционные установки в виде моноблока. Данные устройства компактны и укомплектованы шумоизоляционным корпусом. При этом установка приточной вентиляции в квартире производится на балконе или же непосредственно в помещении.

канальная установка является наиболее широко используемым видом среди подобных устройств. Конструкция предполагает прокладку воздухопроводной сети, а также установку вентиляционных решёток. Чтобы не испортить данными элементами интерьер, следует тщательно продумать их местоположение, которое позволит скрыть воздуховоды без ущерба для производительности системы.

Принудительная приточная вентиляция в квартире практически любого типа основывается на принципе канальной подачи воздуха, исключение составляет лишь индивидуальное устройство. Поэтому, говоря о приточной вентиляционной системе, подразумевается именно канальный вид. Для небольших помещений, квартир и офисов достаточно выбрать устройство производительностью 300-500 м3/час. Данные модели относятся к категории бытовых и располагают качественной шумоизоляцией.

3 Проверка и чистка вентиляции

Замеры эффективности вентиляционной системы

Перед тем как приступать к основному этапу работ, следует получить исчерпывающий ответ на главный вопрос – по какой причине не работает вентиляция в квартире, оборудованная строительной компанией. После этого придёт понимание того, что делать и в какой последовательности, дабы нивелировать вероятность повторения ситуации. Вначале необходимо проверить все вент решётки.

Как проверить вентиляцию в квартире? – На расстоянии 7 см от вентиляционного отверстия удерживают длинную (до 20 см) газетную полоску, но не слишком широкую (2-3 см). Если естественная вентиляция в норме, то бумажный отрезок затянется в отдушину. Предположим, листик так и остался в неподвижном положении. Это первый сигнал того, что системе требуется оперативное и профессиональное обслуживание.

Проверке подлежат и воздуховоды. Отклонение газеты в отдушину говорит о том, что внутренняя установка не замусорена. В противном случае придется заняться чисткой каналов. Если не работает вентиляция из-за засорения, то рекомендуем вооружиться металлической стремянкой, штангой, пластиковым прутом с небольшим крюком для прочистки системы. Подробно, как проверить и прочистить вентиляционную систему читайте в нашей статье.

Загрязненная и очищенная система воздуховодов

Жителям многоквартирных домов, рекомендуем обратиться за помощью в управляющую компанию. Восстановление и ремонт вентиляции в квартире, как и в доме в целом – непосредственная обязанность домовладельца. Самостоятельно корректировать работу главного хода категорически запрещено.

Схема вентиляции в хрущевке

Переход вентканала из санузла в кухню

Вентиляционная система в таких домах предусмотрена, как осуществление естественного воздухообмена. Так, через естественные щели в деревянных окнах и неплотных дверях, воздух поступал извне. Перемещаясь по всем помещениям, он устремлялся в вытяжной канал, оборудованный на кухне и дополнительный – в ванной.

В санитарных комнатах, ванной и туалете, если они были раздельными – был устроен один вентканал (над ванной). Между этими помещениями предусматривалась форточка, которую, в основном, держали открытой, кроме того времени, если кто-то «нежился» в ванной. Благодаря этому небольшому окошку, все запахи поднимались вверх и уходили в вентиляционное отверстие.

Отработанный воздух из каждой квартиры попадал в вентиляционную шахту с выходом над крышей. В 70-е годы, в планирование хрущевок, были внесены дополнения и некоторые дома стали строить с дополнительным вентканалом для туалетов.

Еще один реализованный в те годы вентиляционный проект – каналы-спутники. Они представляют собой готовые железобетонные блоки, выполненные в заводских условиях, которые поступали на строительные площадки в готовом виде. Принцип их функционирования заключался в подключении к общей шахте ряда каналов-спутников. Со схемой подсоединения – через этаж. Так, первый этаж подключался в канал, второй – в первый, через 2,5 метра третий – в шахту, четвертый – к третьему.

Кроме того, устраивалась вентиляция в полу в хрущевке. Такой воздухообмен нужен был исключительно в домах, где укладывали полы из дерева. Половую доску устанавливали на деревянные лаги, а в углу каждой комнаты монтировали вентиляционную решетку. Поступающий из окон и дверей воздух проходил не только по комнате, но и попадал под пол, выгоняя оттуда застоявшийся воздух и влагу. Таким образом, дерево долгое время не поддавалось гниению. Многие жители хрущевок, где была установлена вентиляция в полу, не понимали ее назначения и закрывали вентиляционное отверстие, о чем потом сожалели, когда приходилось менять полы.

Критерии выбора, типы и элементы вентилирования в многоквартирном доме

Наличие тех или иных элементов будет напрямую зависеть только от типа системы. Но, независимо от выбранного варианта, будет содержать в себе такие обязательные составляющие:

воздушные каналы;
вентиляционную шахту;

Не зависимо от типа, она будет обязательно приточно-вытяжной. Соответственно, нужно обеспечить не только вытяжку, но и приход в том же объеме.

В зависимости от типа побуждения начала тяги, такие системы принято разделять на:

естественную — тяга появляется за счет разницы температур и давления на улице и в помещении;
комбинированную — вытяжка или нагнетание осуществляется электромеханическим способом;
принудительную — тяга и нагнетание происходит при помощи специальных вентиляторов и прочих устройств.

Если в многоэтажном доме применяется естественная вентиляция жилых зданий — наличие вентшахты обязательно.

Схема типичной общедомовой вентшахты

Требования к ее обустройству просты и едины для всех зданий:

герметичность;
пропускная способность соответствует проектному объему;
соответствие санитарно-гигиеническим нормативам;
пожаробезопасность.

Также, в зависимости от схемы воздухообмена, система может быть с перемешиванием или с вытеснением. Первый способ характерен для непроницаемых стен с пароизоляцией. Приток идет через вентиляционные отверстия и различные щели. По причине относительно высокой начальной скорости, уличный свежий смешивается с загрязнённым воздухом. При неправильной организации потоков, вытянуть загрязненный с примесями воздух таким способом будет сложно.

Для выбора типа вентиляции необходимо учитывать все факторы, такие как:

количество этажей;
место расположения относительно других сооружений;
уровень внешних шумов;
загрязнённость окружающей среды.

Для домов с внутриквартальным расположением и шумностью до 51 дБА рекомендуется установка вентиляции естественного типа. Если здание расположено в особо загрязненном месте, или уровень шума более 51 дБА, необходимо применять приточную систему и желательно осуществлять фильтрацию.
