Руководство по эксплуатации приточного клапана на окно. air-box.ru

Нюансы монтажа

Установка оконных клапанов Air Box может производиться двумя способами:

Без фрезеровки, посредством замены стандартного рамного уплотнителя (Standart, Comfort).
С фрезеровкой (Comfort, Comfort S).

Первый вариант – более быстрый и простой, однако производительность (количество поступающего воздуха) через клапана в этом случае будет ниже, чем во втором случае.

Второй способ подойдет для тех, кому требуется получить максимально возможное количество свежего воздуха.

Установка без фрезеровки

Для проведения работы потребуется:

Канцелярский нож (за неимением – подойдет и любой другой, главное — острый).
Отвертка.

Установленный клапан Air Box

Этапы работы:

Определяемся с местом расположения клапана на створке.
Прикладываем клапан к створке и отмечаем его длину на уплотнителе.
Срезаем отмеченный участок уплотнителя.
На освободившееся место вставляем уплотнитель, идущий в комплекте с клапаном (для модели Standart – устанавливаем отрезок длиной 250 мм).
С клапана снимаем защитную пленку.
Устанавливаем изделие на створку и крепим его саморезами (на 4 штуки для Standart и на 3 – для Comfort).
Закрываем окно и отмечаем на раме размеры клапана – чтобы знать, где с нее срезать уплотнитель.
Срезаем отмеченный участок уплотнителя с рамы.
Устанавливаем на освободившееся место уплотнитель из комплекта клапана.

Стоимость установки мастером – около 1000 рублей. По времени процедура занимает не более получаса – даже для тех, кто не имеет опыта и делает это впервые.

Установка с фрезеровкой

Для этого способа помимо упомянутых выше инструментов потребуется:

Дрель (диаметр сверла – 10 мм для Comfort и 12 – для Comfort S).
Электролобзик.

Последовательность шагов для монтажа моделей Comfort с фрезеровкой:

Выбираем место для установки.
На створке срезаем часть уплотнителя длиной 350 мм (для точности следует отмечать места отреза, приложив клапан к створке).
На освободившееся место устанавливаем уплотнитель из комплекта.
Прикладываем клапан на створку, закрываем ее и отмечаем на раме расположение.
На наплаве рамы фрезеруем два щелевых отверстия с высотой 12 мм и длиной по 157 мм. Расстояние между отверстиями – 12 мм.
Устанавливаем клапан на створку на 3 самореза.

Схема фрезеровки отверстий для установки Air Box Comfort S

Для установки Air Box Comfort S работа выполняется по-другому:

Выбираем место для установки.
Фрезеруем или сверлим отверстия для прохождения воздуха согласно схеме (выбираем любой вариант).
Вставляем опорную втулку и крепим ее на саморезы.
Устанавливаем на место клапан, закручивая регулятор.

Процедура монтажа с фрезеровкой обойдется около 1000-1500 рублей.

Небольшие рекомендации

Во время приобретения изделия необходимо обратить внимание на комплектность набора. Кроме того, нужно выполнять такие условия:

Кроме того, нужно выполнять такие условия:

Периодически чистить клапан пылесосом и влажной тряпкой.
Не закрывать его в сильные холода полностью во избежание промерзания.

Некоторые специалисты, столкнувшиеся с подобными деталями, утверждают, что монтаж их нецелесообразен. Можно обойтись просто изготовлением щелей в плоскости рамы. Это мнение является сугубо личным, так как заводская деталь как минимум прошла испытания на эффективность и безопасность.

Появление оконных приточных клапанов

Как правило, основным способом организации воздухообмена в квартирах жилых зданий является система приточно-вытяжной вентиляции, где удаление загрязненного воздуха осуществлялось через вентиляционные каналы на кухне и сан узлах, а поступление наружного воздуха до появления герметичных окон осуществлялось через неплотности в оконных переплетах.

Недостатками приточной части такой системы вентиляции являлось нестабильность температурного режима в помещении, вызванного значительным влиянием температуры наружного воздуха, что приводило к возникновению сквозняков, избыточному охлаждению помещения в холодный период года и дискомфорту.

Применение современных герметичных окон решило проблему влияния наружной температуры на температурный режим помещения, но привело к возникновению совершенно иной проблемы. Высокая герметичность оконных конструкций сделала практически неработоспособными системы естественной вентиляции, что привело к ухудшению комфортности проживания в квартирах в связи со снижением качества воздуха. А увеличению влажности в помещениях, стало причиной грибковых поражений конструкций.

Проветривание путем открытия фрамуг в герметичных окнах не позволило обеспечивать требуемый микроклимат помещений в связи с невозможностью его контроля, а при проветривании значительно снижалась эффективность использования тепла, когда затраты на подогрев приточного воздуха в квартире зачастую превышали потери тепла через открытые фрамуги. Помимо этого открывание фрамуг способствовало проникновению уличного шума.

Высокие требования к обеспечению нормативного воздухообмена в помещении привели к необходимости использования других конструктивных решений для приточной части системы вентиляции, таких как устройства регулируемой вентиляции с естественным
притоком воздуха через специальные приточные клапаны, обеспечивающие нормативный
воздухообмен и не позволяющие уличному шуму проникать в квартиры.

Необходимость использования

Благодаря современным эластичным и высокопрочным уплотнителям обеспечивается высокая плотность притвора створок пластиковых окон. Необходимую кратность обмена воздуха внутри жилого помещения должна обеспечивать естественная вентиляция, предусмотренная в проектах современных многоэтажных домов.

Для ее полноценного функционирования необходимо поступление в жилые помещения уличного воздуха, чему и препятствуют практически герметично закрытые пластиковые окна.

Нарушение нормативного воздухообмена, вызванное герметичностью оконных конструкций, выполненных из поливинилхлоридного профиля, приводит к избыточной влажности воздуха внутри жилых помещений, а это, в свою очередь, способствует образованию конденсата, появлению спор плесни и грибков, накапливанию в домашней атмосфере избыточного числа вредных и токсичных газов.

Прибегая к обычному проветриванию жилого помещения, квартировладелец сводит на нет все преимущества пластиковых оконных конструкций.

При установке стандартного пластикового окна:

Нарушается шумоизоляция помещения.
Появляющиеся сквозняки представляют опасность для здоровья.
Уплотнители и запоры подвержены ускоренному износу.
Ухудшение теплоизолирующих характеристик приводит к увеличению затрат на отопление.

Пластиковые окна или естественная вентиляция. Что лучше?

До появления пластиковых окон, в зданиях осуществлялась естественная вентиляция. В помещение свежий воздух поступал, главным образом, через щели в окнах и через вытяжки, установленные на кухне и в санузлах.

Но, желая решить проблемы снижения теплопотерь, проникновения излишнего шума и скрытности от посторонних взглядов, современные здания повсеместно стали оснащаться герметичными пластиковыми окнами.

Важно! О преимуществах присутствия вентиляции в пластиковых окнах можно прочитать здесь: http://oknoudoma.ru/ventilyatsiya-plastikovyh-okon-kvartiry-zachem-nuzhna-i-sushhestvuyushhie-varianty-ventilirovaniya-pvh-okon/

Герметичность конструкции пластикового окна, нарушила систему естественной циркуляции и поступления свежего воздуха. При этом, если не вносить изменения в систему вентиляции, в помещениях с установленными стандартными ПВХ окнами резко увеличивается влажность, становится душно. Такой расклад вещей не лучшим образом может сказаться на здоровье человека, длительное время пребывающего в остекленном пластиком помещении.

Для создания благоприятного микроклимата помещение нуждается в периодическом проветривании. Для этого частенько приходится открывать створки – совершать действие, которое неминуемо возвращает в дом пыль, шум и сквозняки, от которых первоначально и было призвано защищать установленное пластиковое окно.

Оконный приточный клапан Sinax Air-02 (Air-Flow).

Стоимость с установкой 1600 рублей.

Приточный оконный клапан Sinax Air-02 (Air-Flow) предназначен для установки на пластиковые, деревянные и алюминиевые окна любой конфигурации. Клапан может быть установлен как на створку, так и на “глухую” (не открывающиеся) часть окна. Это универсальное решение для помещений с глухим остеклением. Клапан Sinax Air-02 (Air-Flow) оснащён наружным козырьком с решёткой, защищающим от проникновения насекомых и попадания воды с улицы. Установка клапана требует фрезеровки (сверления) профиля окна и поэтому должна производится специалистом при помощи специального оборудования. Пропускная способность клапана Sinax Air-02 (Air-Flow) до 30м3 воздуха в час при 10 Па. Звукоизоляция в открытом состоянии 29 дБ, в закрытом 32 дБ.

Принцип работы приточного клапана Sinax Air-02 (Air-Flow).

Свежий воздух с улицы проходит через наружный козырёк в отверстие, отфрезерованное в оконной раме. Далее через клапан воздух попадает в помещение, смешиваясь с восходящим тёплым воздухом от батареи отопления, расположенной под окном. А отработанный воздух удаляется из помещения через вытяжные каналы в санузле и кухне. Таким образом, создаётся постоянный естественный воздухообмен, не создающий неудобств людям, находящимся в помещении.

Режимы работы клапана Sinax Air-02 (Air-Flow).

Плавное регулирование интенсивности проветривания осуществляется с помощью перемещения заслонки. Для полного закрытия клапана сдвиньте заслонку влево до ощутимого упора.

Обслуживание клапана Sinax Air-02 (Air-Flow).

При загрязнении клапана необходимо протереть корпус клапана тканью, смоченной в мыльном растворе.

Преимущества клапана Sinax Air-02 (Air-Flow).

Устанавливается на любые окна, в том числе “глухие” (не открывающиеся).
Возможность самостоятельной регулировки интенсивности проветривания.
Возможность полностью перекрыть клапан в случае необходимости.
Нет необходимости в регулировке, достаточно очищать от пыли один раз в год.
Не мешает установке москитных сеток.

Самостоятельная установка

При наличии определенных слесарных навыков и минимального набора инструментов (электродрель, сверла, отвертки, плоскогубцы), сделать это несложно.

Последовательность установки следующая:

Наиболее просто установить изделие категории «Standart», производя последовательно следующие операции:
- Подобрать на оконном переплете подходящее, свободное от фурнитуры место.
- Закрепить изделие на раме при помощи входящих в продажный комплект саморезов.
- Заменить типовые оконные уплотнители более узкими, входящими в комплект приобретенного изделия.
- Проверить свободное (без заеданий) открывание-закрывание заслонки.
Установка клапана «Comfort» без фрезерования рамы не отличается от ранее рассмотренного варианта. При монтаже устройства с фрезерованием, последовательность операций следующая:
- В верхней части оконного переплета выбирается место для установки устройства.
- Удаляют стандартный на длине 350,0 миллиметров.
- Согласно монтажной инструкции сверлятся (фрезеруются) отверстия.
- Удаляют защитную пленку с уплотняющих элементов клапана.
- Устанавливают устройство на место, используя для крепления пластиковые дюбеля, заведенные в оконный профиль и саморезы.
Установка клапана «Comfort-S» проводится аналогично, только место установки можно выбрать произвольно.

Конструкция и принцип работы клапана

Air Box – это воздушный клапан, изготовленный российским производителем. Основным назначением устройства является обеспечение воздухообмена в помещении при закрытом окне. Также он выступает в роли своеобразного фильтра.

В комплект вентиляционного приточного клапана входит:

корпус, состоящий из пластика, который монтируется на створке окна и выводится в помещение;
комплект сменных уплотнителей, которые устанавливаются вместо стандартных уплотнителей окна;
крепеж.

Вследствие того, что обычный уплотнитель заменяется на более узкий, создается небольшой зазор между рамой окна и створкой, в который и проникает воздух с улицы.

Наверху к створке прикрепляется клапан, на корпусе которого установлен механизм регулирования (он отличается у разных моделей), который управляется вручную. Он изменяет степень открытия и закрытия окна. Таким образом, в помещении происходит естественная вентиляция воздуха.

Движение воздуха происходит от окна в сторону вентиляционной шахты или вытяжки. Поток воздуха направляется вверх по приточному клапану, поэтому в комнате не будет сквозняка и резкого понижения температуры.

Конструкция и принцип работы

Изделие представляет собой узкий пластиковый корпус, который крепится на створку оконной рамы. Снаружи на окне такой клапан совершенно не заметен, поскольку в стандартной комплектации никаких наружных элементов (располагающихся со стороны улицы) – нет. Конструктивно он напоминает вентиляционный оконный клапан Aereco, отличаясь большим выбором моделей.

Комплект воздушного клапана Air-Box (любой серии) включает:

Пластиковый корпус вентклапана, устанавливается на створку окна и выводится внутрь (в комнату).
Комплект оконных уплотнителей, которые заменяют стандартные.
Комплект крепежей.

В верхней части на створку крепится сам клапан, пропускающий воздушный поток внутрь. На корпусе изделия располагается регулятор (его форма различается в зависимости от модели), который позволяет менять степень открытия вручную.

Вентиляция такого типа – естественная (клапан не имеет вентилятора), и работает только при условии, что в квартире имеется и нормально функционирует вентшахта или вытяжка.

Комплект клапана Air Box Comfort (слева) и Standart (справа)

В таком случае создается перепад давления – на улице оно будет чуть выше, в помещении – чуть ниже, за счет чего воздух и будет поступать в квартиру. Среднестатистической величиной перепада считается показатель в 10 Па.

Поступающий по вентклапану воздушный поток направляется вверх, благодаря чему в комнате не возникает сквозняк и не падает температура.

Зачем применять?

Применение любых воздушных (или климатических, как еще их называют) клапанов необходимо по двум причинам:

Чтобы обеспечивать человеку (а также животным и комнатным растениям) достаточное количество свежего воздуха для дыхания.
Чтобы не допускать превышения уровня влажности в помещении.

По действующим санитарным нормам один взрослый человек, находящийся в жилом помещении, нуждается примерно в 30 м³/ч свежего воздуха. И это – если он спит, или занимается каким-нибудь «спокойным» делом: читает, сидит за компьютером.

При более активной деятельности – даже обычной уборке комнаты – эта потребность вырастает. Следовательно – клапан должен обеспечивать приток свежего воздуха для того, чтобы организм получат необходимый кислород.

Что касается второго пункта: зимой при повышении уровня влажности в комнате капли жидкости начнут конденсироваться на оконном стекле, раме, откосах и подоконнике (из-за разницы температур: за окном холодно, внутри – тепло).

Чем больше эта разница – тем больше и тем быстрее будет конденсироваться влага. Из-за нее может образоваться плесень на окнах, портящая отделку и вредящая организму.

Преимущества и недостатки устройства

Приточные оконные клапана от Air-Box обладают следующими преимуществами:

Схема прохождения воздуха через клапан Air Box

возможность установки без сверления отверстий в раме и створке (у серий Standart и Comfort);
простота и быстрота монтажа (как следствие из предыдущего пункта);
дешевизна;
возможность ручной регулировки поступающего количества воздуха (у серии Comfort и Comfort S);
автономность (изделие не требует подключения к электросети).

Недостатки, впрочем, тоже имеются:

отсутствие автоматического регулирования в зависимости от уровня влажности (как у вентиляционных клапанов Аэрэко, к примеру);
малая пропускная способность у серии Standart, устанавливаемых без сверления рамы.

Достоинства систем и особенности клапанов

Сегодня, специально для установки на пластиковые окна, промышленность выпускает приточные клапана серии «Air-Box», которые имеют повышенную шумозащиту и полностью устраняют негативные последствия установки пластиковых окон:

Клапанные системы имеют современный дизайн, надежную конструкцию и небольшие габариты.
Устройства «Air-Box» позволяют осуществлять регулировку объема притока свежего воздуха жителями квартиры.
Монтаж клапанов может осуществляться как с фрезеровкой оконного профиля, так и без нее.
Характеристики клапанных систем приточной вентиляции полностью соответствуют регламенту организации воздухообмена в квартирах многоэтажных зданий и строительным нормам и правилам, введенным в действие в 2003 году – «Отопление, вентиляция и кондиционирование».

В настоящее время, на российском рынке вентиляционных систем, наибольшее распространение получили три вида изделий «Air-Box» – «Standart», «Comfort» и «Comfort-S». Все они позволяют повысить комфортность проживания, устраняют недостатки пластиковых окон и способствуют формированию оптимального микроклимата и создания более экологичной среды обитания.

Они отличаются производительностью, способом и местом установки. Модели «Air-Box Comfort» предназначены для установки в центральной части верхней оконной фрамуги.

Принцип работы всех трех модификаций клапанов одинаков и не требует сложных работ по переоборудованию оконных систем:

На месте демонтированных элементов стандартных уплотняющих элементов оконной конструкции, устанавливается корпус клапана, выполняющий функцию уплотнителя.
Уличный воздух через каналы клапана, естественным путем попадает внутрь помещения.
Для регулировки притока воздуха служит заслонка, которая специальной ручкой в большей или меньшей степени перекрывает рабочее сечение воздушного канала.

Рассмотрим более подробно конструктивные особенности каждой модели и специфику их монтажа и эксплуатации.

«AirBox-Standart»

Имеет наименьшую производительность и предназначен для установки на окна, в помещении где не требуется высокая эффективность вентиляции. Он достаточно просто встраивается на место демонтированных уплотнителей и обеспечивает саморегулирование поступления воздушного потока с улицы.

Клапанный механизм состоит из двух отдельных частей, каждая из которых рассчитана на определённую величину давления. При увеличении ее уровня свыше предусмотренного, клапанная заслонка автоматически зарывается.

Однако, большинство изделий адаптированы для монтажа на поливинилхлоридный профиль «REHAU» или «KBE».

Клапан «Air-Box Comfort» может быть установлен в двух вариантах:

С фрезеровкой (высверливанием) оконного профиля, при которой не требуется наращение целостности уплотнителя.
«Безфрезеровочный» вариант монтажа аналогичен установке клапанной системы «Standart».

В первом варианте, в оконном профиле фрезеруется сквозное отверстие размерами 160,010,0 миллиметров, которое играет роль воздушного канала и вдвое увеличивает производительность вентиляционной системы.

Однако по отзывам пользователей, обычная установка (без фрезерования отверстия) вполне обеспечивает нужный уровень воздухообмена в жилом помещении.

«Air-Box Comfort-S»

Предназначен для установки на глухие окна, не имеющие открывающихся створок или фрамуг. Для его работы требуется наличие сквозных отверстий в оконном профиле.

Регулировка производительности производится путем перекрытия заслонкой поперечного сечения воздушного канала.

Выполнить установку устройств «Comfort-S» своими руками достаточно затруднительно, поэтому эти изделия или устанавливаются в заводских условиях, при изготовлении окон, или их монтаж осуществляется силами специализированных организаций.

Прежде, чем остановить свой выбор на этой модификации, следует знать некоторые особенности ее монтажа и эксплуатации:

При сверлении и фрезеровании поливинилхлоридного профиля, ослабляется прочность и жёсткость всей оконной конструкции.
При фрезеровке нарушается герметичность камеры профиля, что может привести к коррозии и ослаблению армирования.
При остановке моделей «Comfort-S» для защиты отверстий, выходящих наружу, имеется возможность установки дополнительного защитного козырька, который предотвращает попадание осадков внутрь высверленных отверстий.

Оконный приточный клапан Air-Box Comfort.

Стоимость с установкой 1000 рублей.

Приточный клапан Air-Box Comfort имеет два варианта установки- с фрезеровкой профиля окна и без фрезеровки. Несомненным преимуществом установки клапана Air-Box Comfort без фрезеровки является быстрота монтажа. Для того чтоб установить клапан на Ваше пластиковое окно специалисту понадобится менее 10 минут. Установка клапана с фрезеровкой профиля производится специалистом при помощи специального оборудования и требует больше времени. После установки любым из способов клапан практически не заметен на створке и не портит эстетику окна. Несмотря на небольшой размер, клапан имеет хорошую пропускную способность: до 31м3 воздуха в час при монтаже без фрезеровки и до 42м3 при монтаже с фрезеровкой (при 10 Па). Тем самым снижает вероятность выпадения конденсата на окнах и появления плесени на откосах.

Принцип работы приточного клапана Air-Box Comfort.

Уличный свежий воздух поступает в канал между рамой и створкой окна в местах замены фрагментов штатных уплотнителей на специальные. Далее через клапан воздух попадает в помещение, смешиваясь с восходящим тёплым воздухом от батареи отопления, расположенной под окном. А отработанный воздух удаляется из помещения через вытяжные каналы в санузле и кухне. Таким образом создаётся постоянный естественный воздухообмен, не создающий неудобств людям, проживающим в квартире.

Режимы работы клапана Air-Box Comfort.

Плавное регулирование интенсивности проветривания осуществляется с помощью перемещения ручки регулятора на клапане. Для полного закрытия клапана переведите ручку регулятора влево до ощутимого упора. Крайнее левое положение ручки регулятора является технологическим и используется только для обслуживания клапана. Чтоб не повредить клапан не рекомендуется разбирать его и прилагать избыточное усилие при регулировке режимов работы.

Обслуживание клапана Air-Box Comfort.

При загрязнении клапана необходимо открыть створку и перевести ручку регулятора в крайнее левое положение. Затем протереть заслонку и корпус клапана тканью, смоченной в мыльном растворе. Далее перевести ручку регулятора в среднее положение и закрыть створку.

Преимущества клапана Air-Box Comfort.

Возможность установки с фрезеровкой профиля окна и без фрезеровки.
Скорость установки специалистом (вариант монтажа без фрезеровки) менее 10 минут.
Возможность самостоятельной регулировки интенсивности проветривания.
Возможность полностью перекрыть клапан в случае необходимости.
Нет необходимости в регулировке, достаточно очищать от пыли один раз в год.
Поток воздуха направлен вертикально – не вызывает сквозняков.
Не мешает установке москитных сеток.

Установка Air-Box. Краткая последовательность выполнения работ.

Монтируется клапан очень просто. В верхней части створки удаляется уплотнитель притвора (длиной примерно 350 мм). Аир-Бокс по краям и посередине закрепляется идущими в комплекте тремя специальными крепежными дюбелями. С клапана удаляется защитная пленка, и Air-Box наглухо прикручивается к створке саморезами. Между крепежными дюбелями вместо удаленного уплотнителя устанавливаем уплотнители, которые входят в комплектацию устройства. Общая длина двух уплотнителей составляет 320 мм.

Работа со створкой закончена, переходим к раме. На внутренней части рамы, в месте прилегания верхней части створки, осуществляется замена стандартного уплотнителя на более узкий ‒ тот, который идет в комплекте с клапаном.

После правильной установки клапана приточной вентиляции от Air-Box, проблема поступления свежего воздуха в помещение должна быть решена окончательно – в нем всегда будет микроклимат, благоприятный для нахождения человека.

https://youtube.com/watch?v=CI0zXrcNltg

Понравился материал?

Поделитесь:

Понравился материал?

Поделитесь:

Клапан Air-Box. Достоинства.

Для решения проблем, связанных с плохим воздухообменом внутри помещения, российский рынок строительных материалов готов предложить конечному покупателю относительно новый продукт – клапан приточной вентиляции Air-Box. Он монтируется буквально за несколько минут, не требует фрезеровки окна (его установка производится без повреждения конструкции). К тому же он практически не заметен. Простота исполнения клапана Air-Box обуславливает и выгодную цену в сравнении с другими аналогичными устройствами.

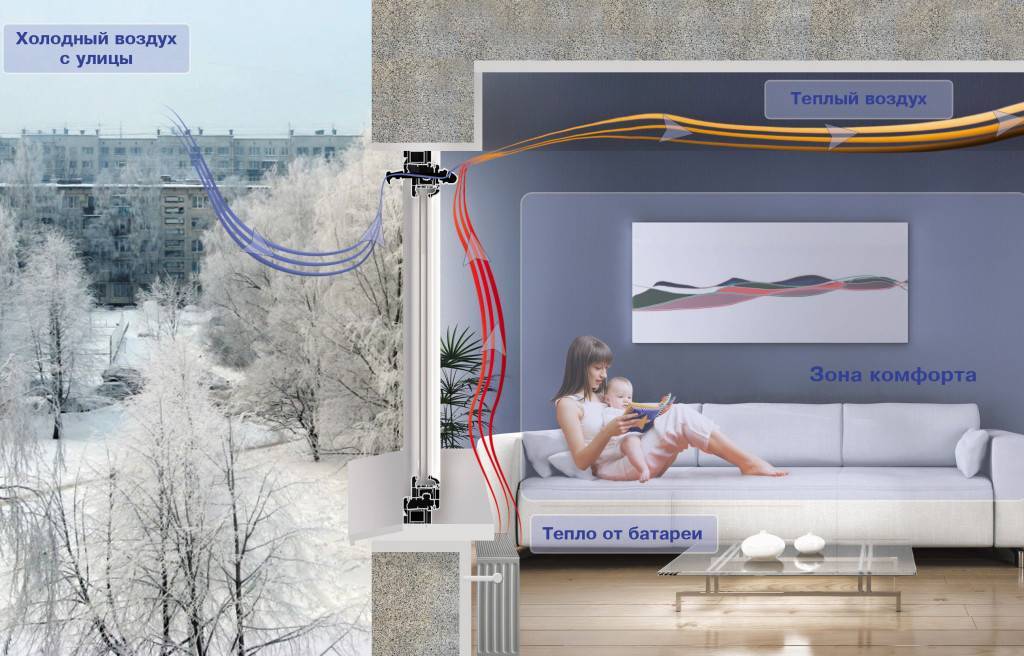

Поступающий через Air-Box воздух не создает в помещении сквозняка, поскольку он попадает в помещение не сразу, а проходит через промежуточную камеру, после чего входящий воздушный поток направляется вверх.

Установленный клапан не только не портит окно – он не ухудшает и его внешнего вида

Неважно, собираетесь ли вы ставить новое окно или просто хотите установить Air-Box на старое – он подойдет к окну, основу которого составляет любой тип профиля

Важно! На каждое окно возможна установка лишь одного клапана вентиляции.

И главное, использование клапана позволяет регулировать поток свежего воздуха

Это особенно важно, если эксплуатация окна, оснащенного вентиляционным клапаном, планируется при отрицательных температурах. Ведь при сильных морозах любой клапан будет покрываться инеем и наледью, и это не брак и не ошибка установки, а физика

Уменьшение потока поступающего воздуха в этих условиях только ухудшит ситуацию с прохождением воздуха через устройство вентилирования. В самые сильные морозы необходимо либо усилить обогрев дома, и остаться с поступающим свежим воздухом, либо на время полностью закрыть клапан, сохранив при этом прежний уровень отопления помещения.

Список источников
