Расчёт освещения

Расчет освещенности рабочего помещения

Расчет искусственного освещения

Имеется помещение компьютерного класса размером: длина 8 м, ширина 8 м. Пол покрыт линолеумом, стены окрашены краской в светлые тона, потолок отделан пластиковыми панелями со встроенными светильниками.

Задачей расчета, является определение требуемой мощности электрической осветительной установки, для создания в классе заданной освещенности.

При проектировании осветительной установки необходимо решить следующие основные вопросы:

– выбрать тип источника света – рекомендуются газоразрядные лампы, за исключением мест, где температура воздуха может быть меньше +5С и напряжение в сети падать ниже 90% номинального, а также местного освещения (в этих случаях применяются лампы накаливания);

– определить систему освещения (общая локализованная или равномерная, комбинированная);

– выбрать тип светильников с учетом характеристик светораспределения, условий среды (конструктивного исполнения) и др.;

– распределить светильники и определить их количество (светильники могут располагаться рядами, в шахматном порядке, ромбовидно);

– определить норму освещенности на рабочем месте.

Для расчета искусственного освещения используют в основном три метода.

Для расчета общего равномерного освещения при горизонтальной рабочей поверхности основным является метод коэффициента использования светового потока, учитывающий световой поток, отраженный от потолка и стен. Световой поток лампы Ф, лм, при использовании люминесцентных ламп рассчитывают по формуле:

(5.1)

где Е_Н – нормированная минимальная освещенность, Лк;

S – площадь помещения, м2;

z – коэффициент неравномерности освещения;

k_з – коэффициент запаса, учитывающий снижение освещенности из-за загрязнения и старения лампы;

N – число светильников;

n – число ламп в светильнике;

u – коэффициент использования светового потока.

Коэффициент неравномерности z зависит от светораспределения светильников и их расположения в пространстве. Он учитывает, что в реальных условиях неизбежна некоторая неравномерность освещения поверхности. Значение коэффициента колеблется от 1 до 1,5. При расположении светильников, близком к наивыгоднейшему, его можно принять z = 1,11,2.

Коэффициент запаса k_з учитывает снижение освещенности из-за загрязнения и старения лампы. В случае освещения люминесцентными лампами:

k_з = 1,5 – при запыленности помещения менее 5 мг/м3;

k_з = 1,8 – при запыленности помещения от 5 до 10 мг/м3;

k_з = 2,0 – при запыленности помещения более 10 мг/м3.

Для определения коэффициента использования светового потока и находится индекс помещения i и предположительно оцениваются коэффициенты отражения поверхностей помещения: потолка – _n, стен – _c, расчетной поверхности или пола – _p.

Индекс находится по формуле:

, (5.2)

где А и В – длина и ширина помещения, м;

Н_р – высота светильников над рабочей поверхностью, м.

Коэффициент использования светового потока определяется по таблицам, приведенным в специальных справочниках для проектирования электрического освещения в зависимости от типа светильника, отражательной способности стен, потолка и расчетной поверхности, размеров помещения, определенных индексом помещения.

Подсчитав световой поток лампы Ф, подбирают ближайшую стандартную лампу и определяют электрическую мощность всей осветительной установки. При выборе лампы допускается отклонение светового потока от расчетного в пределах 1020 %.

Подставив в формулу (5.2) значения, найдем индекс помещения.

По полученным значениям индекса помещения, находим по таблице 5.1, коэффициент использования светового потока.

Таблица 5.1 – Коэффициенты использования светового потока

Подставив в формулу (5.1) значения, найдем световой поток лампы.

Таблица 5.2 – Светотехнические характеристики наиболее распространенных люминесцентных ламп (напряжения 230 В).

Поскольку в СанПиН в качестве источников искусственного освещения рекомендуется использовать люминесцентные лампы типа ЛБ, то по таблице 5.2 находим лампу, по мощности соответствующую световому потоку в 2511,63 лм (ближайшая по мощности лампа – ЛБ 40-4). Для обеспечения нормального искусственного освещения в светильниках должны стоять лампы данного типа.

Программы расчета освещенности

Кроме онлайн расчетов существуют автономные программы, работающие на базе операционной системы Windows.

Первой программой такого рода, которую я обнаружил в интернете, является программа “Формула света”, разработанная светотехнической компанией “Электро”. Программа напоминает онлайн-калькуляторы, и по функциональности ничем от них не отличается.

Рисунок 4. Рабочая форма программы “Формула света”

Заданными параметрами при расчете являются: габариты помещения; требуемый уровень освещенности; коэффициент запаса; тип светильника; коэффициент отражения. То есть все те, что задаются при онлайн расчетах. Результатом расчета является количество светильников требуемых для создания указанного в задании уровня освещенности помещения. Довольно скромно.

Стоить отметить, что программа давно уже не поддерживается и база данных световых приборов сильно устарела.

Рисунок 5. Результат расчета в программе “Формула света”

Мое мнение, программа полезна тем, у кого нет возможности подключиться к сети интернет. Хотя в данный момент таких людей, наверное, уже не найти.

Следующая, более интересная программа, дающая более точные результаты расчета, это – Beroes OS 1.1. Данная программа позволяет произвести расчет освещения в помещении зданий и сооружений двумя методами: методом удельной мощности и методом коэффициента использования светового потока. Кроме того, возможна проверка результатов расчета точечным методом и методом расчета от светящих линий с последующей коррекцией количества светильников и их размещения. Программа предназначена для проектных организаций и студентов учебных заведений, занимающихся расчетом искусственного освещения зданий и сооружений.

Рисунок 6. Вид главной формы программы Beroes OS 1.1

Проект программы является эквивалентом отдельного расчета искусственного освещения здания или сооружения, которые могут иметь неограниченное количество помещений. Программа позволяет управлять любым количеством проектов, создавая, открывая, удаляя и копируя их.

С первого взгляда программа немного сложна. Во всяком случае, мне не удалось сразу же после создания нового проекта добавить в него нужный светильник с лампой, чтобы рассчитать их общее количество. Зато возможности программы впечатляют. Программа распространяется бесплатно.

NanoCAD Электро

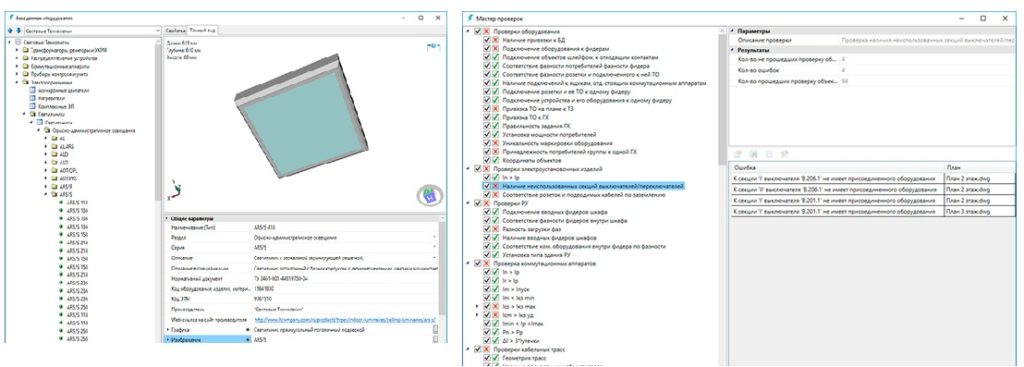

Программа NanoCAD Электро

Многофункциональная программа, включающая в себя помимо расчета освещения еще и ряд других полезных функций в области электроэнергетики – расчет токовых нагрузок, вычисление токов коротких замыканий, падения напряжения и т.д. Также он позволяет моделировать здания и сооружения в рамках единой концепции.

Данный софт представлен как в платной, так и бесплатной версии. Отличительным преимуществом программы является наличие собственного графического ядра, результаты работы в котором можно импортировать в удобные для обмена файлы, совместимые с работой популярных графических редакторов.

Данный софт представлен как в платной, так и бесплатной версии. Отличительным преимуществом программы является наличие собственного графического ядра, результаты работы в котором можно импортировать в удобные для обмена файлы, совместимые с работой популярных графических редакторов.

Функционал программы включает в себя:

• Светотехническое
  проектирование объектов с построением визуальных моделей;
• Вычисление
  электротехнических параметров сетей или потребителей;
• Определение
  величины уставок защит;
• Позиционирование
  оборудования в пространстве, распределение кабельных линий по каналам.

Скачать программу можно здесь: https://www.nanocad.ru/products/nanocadelectro/

Создание сложных моделей

Если же вас интересуют более сложные программы для расчета и моделирования освещения, тогда рекомендуем использовать одну из перечисленных ниже.

Dialux. Несомненный лидер среди программ для светотехнических расчетов, а также проектирования систем внутреннего и уличного освещения. Этот программный продукт подойдет не только домашним электрикам, но и профессионалам в области моделирования и монтажа осветительных систем (в том числе, дизайнерам интерьера). Из основных функций Dialux хотелось бы выделить:

1. Расчет искусственной и естественной освещенности.
2. Проектирование комнат, уличной территории, производственных помещений, дорог, спортивных площадок (даже стадионов) и т.д.
3. Учет множества факторов, влияющих на расчетные работы (форма и расположение мебели, погодные условия, цвет и текстура внутренней отделки помещений, геометрия и многое другое).
4. На основании исходных данных и выбора подходящего светотехнического оборудования строятся различные графики, таблицы, 3d модели и даже видеоролики.
5. Возможность работы с любыми файлами в формате .dwg и .dxf.

При этом всем программа Dialux для расчета освещения является абсолютно бесплатной и русифицированной. К тому же, в ней предусмотрен встроенный помощник, благодаря которому разобраться с возможностями программного продукта будет еще проще! В общем, на сегодняшний день Dialux считается лучшей и наиболее распространенной программой для светотехнических расчетов и проектирования внутренних и наружных систем освещения.

Предлагаем вам ознакомиться с интерфейсом Dialux и примерами готовых проектов:

Также рекомендуем просмотреть видео, в котором наглядно показывается, как работать с данным программным продуктом:

Из остальных, менее популярных, однако все же достаточно многофункциональных утилит хотелось бы порекомендовать следующие:

• CalcuLuX (от одного из лучших производителей светодиодных ламп, компании Philips).
• Ulysse (от компании Schreder).
• NanoCAD Электро.
• Europic 9.
• КОМПАС. Электроснабжение: ЭС/ЭМ. Это приложение поможет не только выполнить светотехнические расчетные работы, но и станет отличной программой для составления электрических схем (в том числе и по части электроснабжения).

Вот мы и предоставили самые лучшие программы для расчета и проектирования освещения

Выберите подходящий вариант из нашего ТОП-10 и сэкономьте собственное время на что-нибудь более важное, нежели расчетные работы

Будет полезно прочитать:

• Как рассчитать количество светильников на комнату
• Программы для расчета сечения кабеля
• Нормы освещенности жилых помещений

Характеристики источников света

После расчета необходимого уровня освещенности можно переходить к выбору лампочек. Они подбираются с учетом следующих критериев:

• Тип цоколя. Зависит от того, какой используется в светильнике. В крупных устройствах ставятся цоколи Е, в точечной подсветке могут применяться G и другие виды.
• Потребляемая мощность. Зависит от конкретного типа лампочки.
• Напряжение питания. Сетевое напряжение составляет 220 В, частота 50 Гц. Не все лампы работают на такой частоте, для устройств на 12 В и 24 В требуется установка понижающего трансформатора.
• Цветовая температура. Оптимальный диапазон для помещения от 2600 К до 5000 К. Теплый свет дают лампы 2600-3500 К, дневной белый 3500-4000 К, холодный 4000-5000 К.
• Световой поток. Показывает, насколько ярко лампочка будет освещать площадь.

В домах для общей подсветки используется 4 типа ламп – накаливания, галогенные, люминесцентные, светодиодные. Все они имеют свои характеристики, плюсы и минусы.

Лампы накаливания

Это самый дешевый вид лампочек. Они дают приятный желтый свет. Лампы накаливания уже практически полностью заменены другими источниками света, так как являются неэффективными. К недостаткам можно отнести малый КПД, большое потребление энергии, малый срок службы, хрупкость и небезопасность.

Галогенные источники

Имеют схожую конструкцию с лампой накаливания, но есть свои особенности. В первую очередь, это касается колбы – она выполнена из кварцевого стекла. Оно позволяет выдерживать высокие температуры, поэтому внутри колба заполняется парами йода, брома и других галогенов. Срок службы за счет отказа от хрупкой нити накала повышается, но многие недостатки сохраняются. Из-за применения кварца к колбе нельзя прикасаться голыми руками. Жировые пятна приводят к тому, что стекло становится тонким и хрупким и может взорваться.

Преимущества – широкое разнообразие, более высокий КПД, диапазон цветовых температур от 2800 до 3000 К.

Недостатки – высокая температура во время работы, хрупкость, неэкологичность, сложность утилизации, большое потребление электроэнергии.

Люминесцентные приборы

Этот тип раньше был представлен длинными лампами-трубками. Сейчас появились модели со стандартными цоколями под обычный патрон. В быту люминесцентные лампочки называют энергосберегающими. Состоят из стеклянной колбы, покрытой внутри люминофором и заполненной смесью газов.

Достоинства: высокая светоотдача, малое потребление энергии, длительность срока службы, широкий диапазон рабочих температур.

Недостатки: наличие ртути внутри колбы, сложность утилизации, наличие уф излучения, мерцание, долгий старт, ограниченное число циклов включения и выключения.

Светодиоды

Светодиодные источники света считаются самым удачным вариантом для дома. Они не содержат в составе вредных веществ, работают лишь на свечении от полупроводникового кристалла. Имеют широкий ассортимент по цветам, размерам, формам.

К преимуществам относят низкую потребляемую энергию, высокий КПД, долговечность, отсутствие мерцаний, безопасность, широкий диапазон рабочих температур, разнообразие цветовых температур. Благодаря малому нагреву светодиоды можно устанавливать в натяжные потолки не боясь того, что полотно может быть деформировано. При покупке в профессиональном магазине от известного изготовителя дается гарантия, по которой лампу можно поменять при производственном браке.

Простейшие светотехнические расчеты

Сначала разберем те программы, благодаря которым можно быстро рассчитать количество светильников на комнату исходя из заданного уровня освещенности и выбранной мощности ламп.

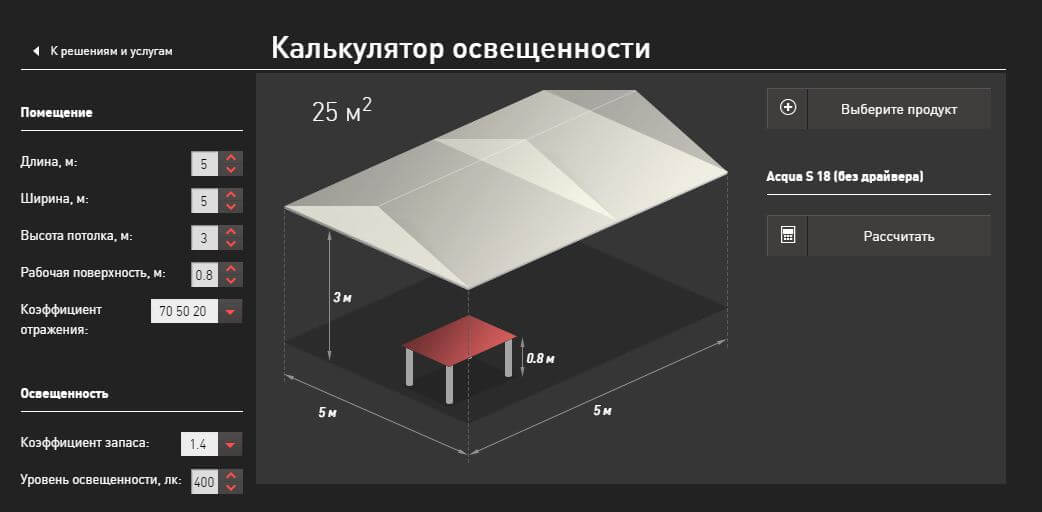

Одним из лучших для таких операций является онлайн калькулятор для расчета освещенности от компании Световые технологии. Все что вам нужно – заполнить форму на сайте и выбрать подходящий тип светильников, после чего появится кнопка «рассчитать», при нажатии на которую вы получите точный результат. Действительно бесплатная и простая в использовании программа для расчета освещения в квартире, доме либо производственном помещении. Интерфейс интуитивно понятен, что видно на картинке:

Альтернативное решение – скачать программу «Формула света», в которой также можно быстро произвести расчет освещения

Функции аналогичны, единственное – немного отличается интерфейс, но это не так уж и важно. Все равно форма для заполнения исходных данных понятная и предельно простая

Если же вам нужно рассчитать мощность лампочек, зная количество светильников, то можете воспользоваться нашим простым онлайн-калькулятором для расчета освещения в комнате. Таблица, в которую нужно вносить значения, также имеет понятный интерфейс.

Кстати, весьма функциональным приложением на андроид для таких же целей является Lighting Calculations Pro V1.1.6. С его помощью вы сможете выполнять расчеты даже на планшете. Единственный минус – приложение на английском.

Выбор точечных светильников

Делая выбор светильников, руководствуются в первую очередь критериями функционального назначения, учитывая условия эксплуатации:

• Для натяжных и подвесных потолков можно использовать встроенные конструкции и наружные, устанавливая их отдельно или в совокупности.
• Для подсветки пола и ступенек рекомендуется использовать только встроенные варианты с прочным защитным стеклом.

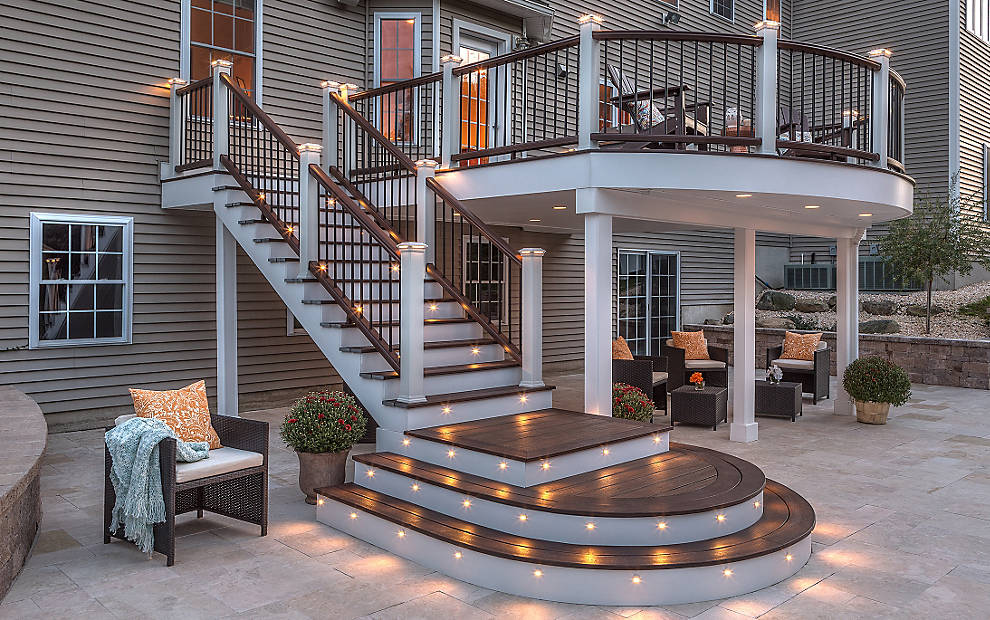

Подсветка ступенек

Светильники для подсветки отдельных элементов лучше выбирать с поворотным механизмом, чтобы в любое время можно было скорректировать направление света.

Подсветка картин

Большое значение имеет вид лампы, в помещениях с повышенной влажностью не рекомендуется устанавливать галогенные светильники. Эти лампы очень чувствительны к конденсату и любому загрязнению поверхности колбы. Стекло под воздействием высокой температуры в местах загрязнения лопается, и лампа перегорает; требуется надежная герметичность плафона. Проще установить светильник с люминесцентной или светодиодной лампой, они более устойчивы к влаге и механическим воздействиям.

Определившись с конструкциями светильников, можно подсчитать, сколько светильников необходимо для того, чтобы освещение было достаточным.

Что важно знать?

Рассчитать освещенность или освещение – это необходимая процедура. Расчет основывается на двух моментах:

1. Учет всех необходимых требований и норм.
2. Соблюдение электротехнических и строительных нормативов.

Для простых жителей не столь важны эти нормативы, но их необходимо соблюдать. Например: лестничный проход в частном доме. Если сделать расчет, то будет видно, что в нем необходимо освещение как на рабочем месте. Но на практике бывают различные ситуации, когда достаточно пяти светильников со светодиодными лампами. При этом в стене остались не использованные еще 6 кабелей, которые проложили там исходя из просчета. Поэтому не стоит торопиться тратить лишние деньги и делать скрытую проводку.

Или еще один пример. Хозяева решили из гостиной сделать детскую комнату. Освещение в этом случае должно быть в районе пола. Но возможности направления светового потока в направлении пола не было, поэтому пришлось использовать местные светильники, а это не совсем удобно.

Поэтому расчет света важно делать при проектировании электрической сети дома. Если же во время строительства нужно что-то изменить, то лучше всего сделать новый расчет

Требования и пожелания по устройству освещенности

Прежде, чем приступать к планированию и расчету осветительной системы помещения, необходимо сформулировать каким основным критериям   она должна отвечать.

Основные из них — это:

• Комфортная освещенность, то есть достаточно светло для чтения, общения, домашних занятий, но не режет глаза. Данный показатель у каждого свой, так как он зависит от состояния зрения, привычек и предпочтений.
• Удобное размещение светильников, которые должны давать свет на всю площадь помещения, но уровень освещенности может отличаться в разных частях комнаты.
• Экономичность, а именно, сумма ежемесячной платы за электроэнергию, стоимость самих лампочек (за одну и за все количество), сроки службы лампочек (как часто их придется покупать).

Если учитывать все эти требования, то оптимальным решением станет выбор светодиодных ламп. Они по уровню света приравниваются к лампам накаливания, но потребляют значительно меньше электроэнергии и служат по несколько лет. По сравнению с энергосберегающими люминесцентными лампами светодиодные   аналоги отличаются более компактной формой и приятным свечением.   Теперь необходимо сделать расчет освещенности помещения светодиодными лампами, чтобы вычислить, сколько и какой мощности ламп необходимо для достаточного освещения.

Особенности размещения

Помните, что для потолочных источников света рекомендуют использовать светильники, потребляющие не более 35 Вт. Это связано с противопожарной безопасностью и сохранением пленки натяжного потолка. При длительном воздействии высоких температур она может деформироваться и поменять цвет в местах установки мощных светильников.

При проектировании нужно учитывать рекомендации опытных мастеров. Точечные светильники устанавливаются по периметру на расстоянии не менее чем 30 см друг от друга и не менее 20 см от стен.

Исходя из рекомендаций устанавливать по 20 Вт мощности на квадратный метр натяжного потолка, желательно учитывать цвет полотна и стен. Если они темного тона, лампу в плафоне можно поставить немного больше расчетной мощности.

Выполняя при монтаже все перечисленные советы и рекомендации, вы избежите нежелательных ошибок, исключите необходимость переделывать точечное освещение и менять дизайн интерьера после дорогостоящей отделки помещения.

Светодиоды в жилом и промышленном здании

LED-лампы уже успели доказать свою эффективность, экономичность и экологичность. Если вы планируете ремонт и переход на LED-освещение, можно пойти 2 путями для определения количества необходимых приборов:

1.Произвести расчет светодиодного освещения согласно представленным выше формулам.

2.Сопоставить световой поток, который получаете от установленных галогенных либо ламп накаливания с мощностью светодиодных источников. Для этого нужно вернуться к первой таблице. Например, 100-Ваттная лампочка накаливание воспроизводит порядка 1200 Люмен. Для такого же потока понадобится 15-Ваттная LED-лампа.

Светодиодные приборы – это не только практичность, но еще и возможности для креатива. С их помощью можно создать уникальных световой дизайн, выделить зоны работы и отдыха.

Их главные функции:

• Общее электроосвещение. Здесь лучше всего применять небольшое количество мощных приборов.
• Создание комфортных условий на рабочем месте. В кабинетах, производственных цехах, переговорных, а также на ресепшенах, прилавках необходимы направленные источники света.
• Дизайн интерьера. Здесь можно «играть» с цветами, размерами и формами. С помощью большого количества LED-приборов малой мощности можно создать интересные визуальные эффекты.

Для того чтобы при комбинировании различных осветительных приборов не появлялись «темные пятна», важно учитывать все объекты в пространстве. А для рабочего освещения огромное значение имеют естественные источники света

Дизайнеры, планируя корпоративные пространства, стараются размещать рабочие места так, чтобы использовать как можно больше природного света. Такое решение является наиболее комфортным для здоровья глаз и экономным для бюджета.

Наиболее близкий эффект (экономия + комфорт) позволяют достичь LED-лампы. Никакого мерцания, минимальное выделение тепла, внушительный срок службы (до 100 тысяч часов), безопасная утилизация – все это делает технологию LED самой рациональной для современного общества.

Есть и дополнительные возможности у таких приборов. Светильники с диммером позволят регулировать яркость в зависимости от ваших потребностей и пожеланий. Учитывая на производственных предприятиям и многих коммерческих учреждений, требуется круглосуточная работа осветительных приборов, LED-лампы с диммерами станут рациональным выбором.

Какой бы метод вы ни бывали – онлайн или использование формул, желаем вам эффективных дизайнерских решений для работы и отдыха.

Определение уровня освещенности

Общая интенсивность свечения ламп для комнат разного целевого назначения определяется так:

• Ф = Е*S*kз,
• где Е – освещенность 1 кв. м;
• S – площадь;
• Kз – коэффициент запаса.

Последний из названных параметров напрямую зависит от высоты установки светильников и отражательной способности разных поверхностей (стен, потолков, пола). Для жилья, но только при условии установки ламп на базе диодов, этот показатель равен 1,1.

В качестве примера можно рассмотреть расчет светодиодного освещения детской:

Соответственно, в таких условиях необходимо задействовать излучатели, которые характеризуются световым потоком нужного значения, чтобы в совокупности можно было получить значение – 1 320 лм.

Сколько нужно светильников

Существуют разные формулы расчета количества ламп и приборов. Многое зависит от их типа. Например, в точечных моделях обычно установлен всего один источник света, соответственно, чтобы рассчитать количество таких приборов, нужно разделить общую освещенность (Ф) на показатель светового потока одного излучателя.

Если стоит другая задача: определить, сколько потребуется светильников с несколькими лампочками, то рекомендуется применить следующую формулу:

• N = (Е*S*kз*z*100)/(n*Ф*ɳ),
• где Е – нормируемая освещенность, лк (табличная величина);
• S – площадь комнаты, кв. м;
• kз – коэффициент запаса (1,1);
• z – значение неравномерности освещения (для диодных ламп равно 1);
• Ф – световой поток излучателя, лм;
• ɳ — коэффициент осветительного элемента (равен 1);
• n – количество осветительных элементов в одном приборе.

В результате можно максимально точно рассчитать нужный уровень освещенности и узнать, сколько нужно установить осветительных приборов. В любом случае всегда лучше руководствоваться приблизительными данными, чем организовывать освещение «на глаз».

Следует учесть также тип используемых лампочек. Они могут отличаться по цоколю (резьбовой, штырьковой), цветовой температуре (от теплых до холодных оттенков), мощности.

В частности, диодные излучатели для дома характеризуются небольшой нагрузкой на сеть: от 3 до 15 Вт. Этого достаточно, чтобы обеспечить яркий свет для жилых помещений.

Таким образом, от количества приборов будет зависеть общая освещенность помещения. Но, кроме этого, должны быть учтены параметры ламп: температура цвета, световой поток, мощность. Чтобы получить равномерное свечение, используя светодиодные приборы, нужно руководствоваться расчетами, иначе некоторые участки помещения могут быть недостаточно хорошо освещены, а другие, наоборот – слишком ярко освещены.

Можно выбрать любую из существующих схем освещения. Наиболее часто используемые варианты: с люстрой и точечной подсветкой; без основного осветительного прибора, функциональный свет обеспечивают точечные светильники.

Способы расчета освещения

Метод коэффициента

Освещенность играет важную роль в жизни людей. Рассчитать ее очень просто методом коэффициента. В первую очередь необходимо посчитать количество светильников (N).

100*S*E*Kr – определение отсвечивания, где:

• S – площадь комнаты;
• E – уровень света горизонтальной плоскости (указывается в люксах);
• Kr– коэффициент запаса (для дома он равняется 1.2).

U*n*Fl– расчет яркости ламп, где:

• U – коэффициент употребления света прибором (в зависимости от количества ламп);
• n – число ламп в приборе;
• Fl– световой поток одной лампы (измеряется в люменах).

Например: На рабочем месте (такой как кабинет или кухня) применяется 3 светильника. Подставляем данные в формулу: 3=E (кабинет)*100*1,2 (освещенность стандартная). Осталось сделать расчет яркости ламп. А для этого необходимо знать коэффициент употребления света (U).

Для того чтобы его рассчитать нужно иметь индекс помещения, при этом необходимо учитывать материал стен и потолка (отражающий). Для этого:

где:

• h1 – высота, на которой находятся светильники;
• h2 – высота рабочей поверхности;
• a и b – длинна стен, площадь помещения известна.

После вычисления значения, для полного просчета необходимо выяснить оставшиеся данные. В справочнике нужно посмотреть индексы отражающей способности материалов потолка и стен. Коэффициент употребления света будет ниже, если стены будут светлые. Подставив все полученные данные в формулу можно рассчитать освещенность квартиры или помещения. Если исходить из примера, то для комнаты с тремя светильниками необходим такой результат:

По полученным результатам было решено, что освещенность комнаты должна состоять из 12 отдельных ламп, которые встроены в потолок. От трех светильников отказались.

Все справочные материалы доступны в сети интернета, а также ниже по статье, поэтому ничего сложного в вычислении нет. Есть много подобных вычислений, для того чтобы рассчитать освещенность.

По удельной мощности

В этом методике используются данные из справочников, поэтому он считается простым. Минус такого метода – это большой запас при вычислении, из-за чего сложно сделать расчет затрат электричества и его экономии. Если смотреть по факту, то это метод оценки затрат электрической энергии. Если есть удельная мощность света, то достаточно умножить число ламп на мощность и поделить на площадь. Полученное число можно применять для установления приблизительной мощности и количества ламп.

Точечный метод

Этот подсчет дает возможность распределить светильники по площади комнаты. А это значит, что с помощью этого метода можно узнать освещение в определенной точке комнаты. Чтобы приступить к вычислению по такой методике, необходимо разработать план помещения, определить расчетную точку и разместить светильники.

Такой способ сложный, поэтому используется в том случае, когда сложная поверхность стен или потолка или для дизайнерских решений. Если смотреть со стороны экономии электричества, то этот метод считается самым экономным.

Существуют также программы для расчета освещенности помещения. Рекомендуем проверить результат, воспользовавшись специальным софтом!

Применение прототипа

Для этого метода применяется таблица со справочника, где прописаны точные просчеты стандартных помещений. Такие просчеты проводились не один раз, поэтому данные, что прописаны в таблице, правильные. Существует и более необычные методики и формулы для определения уровня света, но они дорогие и применяются только для помещений сложной конструкции и планировки или для уличного освещения. Для жилой квартиры их применять нет смысла.

Основные виды светодиодного освещения

Под светотехническим расчетом в широком смысле слова, предполагается совокупность математических операций, которые связывают параметры осветительной установки (число, мощность и расположение светильников) и количественную меру светотехнических показателей.

Прежде чем рассмотреть расчет, стоит сказать существующих видах освещения, от которых напрямую зависят предъявляемые к нему требования. В светотехники традиционно выделяют три вида освещения:

• акцентированное,
• местное (функциональное),
• общее.

Первое зачастую используется для оформления интерьера, создания в комнате определенной атмосферы, интересной игры оттенков, дополнения комнаты уникальными визуальными эффектами. К данному виду не предъявляется особых требований, и он потребляет мало электроэнергии. Как правило, акцентированный тип выполняется компактными светодиодными светильниками направленного света и led-полосами различной длины и формы.

Группа местного освещения применяется для создания достаточного количества света на рабочей плоскости. К примеру, это может быть письменный или кухонный стол в квартире, фрезерный станок на заводе, конвейерная линия по сборке бытовой техники на фабрике и др. Также оно может применяться для зонирования комнаты.

Общий тип используется для поддержания определенного уровня света во всей квартире или помещения значительной площади.

Какие факторы нужно учитывать при расчете

Наиболее распространенные обстоятельства, которые учитываются при подсчете. Мы подготовили их в виде вопросов. Итак:

Для чего используется помещение (детская комната, кухня, ванная, рабочий кабинет или другое)?
Какова высота потолка?
Из чего сделан пол и его цветовая гамма? Также важно знать какой расцветки мебель в помещении?
Имеются ли в помещении зеркала?

Теперь разберемся с каждым пунктом в отдельности. Для того чтобы свет в комнате был приятным и не резал зрение, необходимо рассчитывать мощность освещения, исходя от назначения комнаты. Так, схема ламп, используемых в гостиной или кухне, точно не подойдет для спальной комнаты. Обусловлено это тем, что в спальне попросту будет слишком ярко. И наоборот, свет, используемый в спальной комнате, будет слишком тусклым для кухни.

Высота потолка играет немаловажную роль. Стандартная высота потолка достигает 3 метров. Если потолок выше этой отметки и достигает 4 метров, при вычислениях все результаты умножаются на 1,5. Для потолков, чья высота превышает 4 метров, результаты умножаются на 2.

Цветовая гамма комнаты также учитывается. Помещению, где преобладает темная палитра красок, потребуется больше источников освещения. При подсчете используются специальные индексы. Лишь с их помощью можно правильно вычесть нужное количество ватт.

Зеркала имеют свойство отражать свет. И чтобы свет, отраженный от зеркал, не мешал комфортному пребыванию в комнате, их нужно учитывать при расчете.

Список источников

• LampaGid.ru
• samelectrik.ru
• ziverd.com
• www.asutpp.ru
• studbooks.net
• kanalizaciya.online
• cdelct.ru
• StrojDvor.ru
• ProFazu.ru
• artillum.ru
