Как произвести расчет толщины плиты

Расчет плиты

Выполняя расчет толщины фундаментной плиты учитывают следующее:

величину зазора между сетками арматуры;
толщину бетонного слоя над верхним и нижним поясами арматурной сетки;
толщины прутьев арматуры.

Идеальной толщиной плиты для большей части построек считается 20-30 см. Но в действительности этот параметр существенно зависит весьма состава состав грунта, количества и качества свай, равномерности залегания твердых пород на строительной площадке.

Определение оптимальной площади плиты

Площадь плиты зависит от суммы нагрузки и сопротивления грунтовой поверхности. Для этого дополнительно вводят еще в формулу коэффициент надежности по нагрузке.

Расчет площади проводится с помощью формулы:

План свайно-плитного фундамента

S > Kн x F/Kp x R.

Здесь

Kн – равняется коэффициенту надежности плиты по нагрузке;

F – представляет полную нагрузку на плиту (этот коэффициент включает еще и общую массу будущего здания вместе с оборудованием, людьми, мебелью. И учитывает ветровую и снеговую нагрузки.);

Кр – коэффициент условий(зависит от грунта под фундаментом и берется в интервале 0,7-1,05);

R – коэффициент сопротивления грунта(зависит от типа и берется из таблиц, содержащихся в справочниках по строительству).

Рассчитав общую нагрузку и площадь, можно приступать к определению давления на 1 кв. см площади плиты. Для этого надо просто поделить первую величину на вторую. Полученный результат сравниваем с табличными данными.

Расчет толщины плиты фундамента, можно сказать окончен. Получилась предельно допустимая толщина. Превысить нельзя из-за характеристик грунта. Но в данном случае не учтен такой фактор, как прочность бетона на сжатие, который зависит от марки.

Проводим вычисления

Чтобы правильно рассчитать расстояние между сваями для вашего каркасного дома, наглядно рассмотрим, как их проводить, на примере одноэтажной постройки из деревянного бруса. Его площадь составляет 6х6 м

Вычисляем объем древесины, для этого берем во внимание высоту стен дома с учетом крыши и их толщину. Представим, что у нас получилось 20 000 м3

Далее берем массу одного куба древесины (800 кг конкретно в нашем примере) и умножаем ее на 20 000 м3. У нас получается 16 тонн, именно такую нагрузку на фундамент дает чистый каркас.

Далее следует вычислить:

Полезная нагрузка. 36 м2(площадь дома)*150 кг/м2 = 5,4 тонны.
Снеговая нагрузка. 36 м2*120 кг/м2 = 4,32 тонны.

Суммируем все три результата и получаем 27,72 тонны. Далее умножаем это число на коэффициент запаса — 1,1. В результате мы получаем 30,492 тонны нагрузки.

В строительстве мы будет использовать сваи с диаметром 8,9 см. Одна такая опора рассчитана на 2 тонны нагрузки. Минимальное количество свай рассчитывается следующим образом: 30,492/2=16. Это минимальное количество свай, которое располагается по периметру здания. Также необходимо установить дополнительные сваи под лаги пола и несущие станы.

Важно! Если здание 2-х этажное, нагрузка умножается на 2. https://www.youtube.com/embed/h9uoFBXsEDU

Это обобщенный пример, как проводятся расчеты, но в нем не учитываются индивидуальные особенности местности и самого проекта. Рекомендуется доверить эту работу, как и проектирование здания, профессионалам. Это гарантирует надежность и долговечность фундамента.

Как правильно рассчитать свайный фундамент на примере

Для правильного расчёта свайного фундамента, пример которого важен, главным является точный подсчёт их длины. Если произошла ошибка в расчетах и неправильно рассчитана длина, может просесть здание под тяжестью веса. Это существенно сократит срок эксплуатации, и поможет установить свайный фундамент своими руками.

На выбор правильной длины свай влияет пара моментов: плотность почвы, а также перепад высоты некоторых областей почвы.

Чтобы точно знать показатели плотности почвы на вашей земле, нужно взять во внимание результаты проведенных изучений по геологии. В том случае, если таковые не проводились, применяйте простой метод для установки плотности почвы

Возьмите инструмент для вскапывания и выкопайте шурф до одного метра на участке, расположенном в самом низу площади, отведенной под постройку.

Винтовые сваи, правила выбора

Если вы обнаружили, что под слоем почвы находятся глина или песок, тогда разумно будет остановить выбор на винтовых сваях, длина которых 2,5 метра. В том случае, если подпочвенный слой состоит из торфа, плывуна и грунтовых вод, для подсчёта длины свай нужно применить специальный бур.

С его помощью вы делаете углубление до слоя плотных пород, и на основании этих замеров, рассчитываете длину свай, на фото это будет выглядеть так.

Правильным будет выбор длины свай, если в расчетах вы обязательно учтете неравномерность высоты грунта на участке. Если выбраны сваи с учетом плотности грунта и их длина достигает 2,5 метра, они будут пригодными для установки в верхней точке. Для нижнего участка нужно брать сваи, которые будут длиннее на разницу между самой высокой и самой низкой точкой участка.

Длина свай

Когда будете производить расчет длины свай, к полученному при измерениях перепаду высот добавляйте полметра. Это для подстраховки. Бывает, что для установки свай в низких местах участка, не хватает длины на 10-20 сантиметров. Сколько всего свай нам нужно для фундамента?

Необходимые расчеты производим, исходя из следующих показателей. Расстояние между сваями для каждого вида построек определяется своими показателями. При постройке фундамента для деревянных домов, расстояние составляет не более трех метров, для домов, построенных из пенобетона или газобетона не более двух метров.

Расчет с помощью онлайн-калькулятора

Тип грунта определяется по результатам бурения пробной скважины. Она имеет глубину до появления контакта с плотными слоями, или до момента погружения на достаточную глубину для установки висячих свай.

Некоторую информацию можно получить в местном геологоразведочном управлении, но она будет усредненной и не сможет дать максимально полные данные о качестве и параметрах грунта на данном участке.

Участок способен иметь специфические инженерно-геологические условия, не свойственные данному региону в целом, поэтому всегда следует производить специализированный геологический анализ.

Глубина промерзания грунта — табличное значение, которое находят в приложениях СНиП.

Существует специальная карта, на которой все регионы России разделены на специальные зоны, обладающие соответствующей глубиной промерзания.

Тем не менее, в действующем ныне СП 22.13330.2011 «Основания зданий и сооружений» имеется методика специализированного расчета глубины промерзания, производимого по теплотехническим показателям грунта и самого здания.

Самостоятельный расчет на месте

Такой же расчет можно сделать самостоятельно и без использования калькулятора. Полученный таким способом результат в большинстве случаев менее точный. Вам нужно будет определить тип и плотность грунта, проанализировать природный рельеф, определить расстояние, на котором находятся более плотные слои почвы.

Еще одним вариантом, как можно узнать необходимое количество свай – это рассчитать их по плану первого этажа. Здесь вам необходимо посчитать количество углов и стыки внешних стен с несущими перегородками. В указанных местах и должны располагаться сваи, они должны идти по периметру с шагом не более трех метров. Если вы планируете установить камин, то, в зависимости от его веса, вам необходимо установить под него от одной до четырех свай.

Проведите расчет на калькуляторе и по плану первого этажа и сравните результаты.

Пример вычисления необходимого количества опор

Для простоты примем общий вес дома со всеми нагрузками равным 30 т. Это приблизительно соответствует весу одноэтажного брусового дома 6 : 4 м, расположенного в средней полосе со снеговой нагрузкой до 180 кг/м2.

Определяется несущая способность одной сваи. Площадь опоры (лопасти) при диаметре 0,3 м составит 0,7 м2. (700 см2). Несущая способность грунта обычно принимается равной среднему арифметическому от значений всех слоев, встречающихся на участке. Допустим, она выражается в 3-4 кг/см2. Тогда каждая свая сможет нести 2,1-2,8 т.

Получается, что для дома в 30 т надо использовать 11-15 свай. Помня о необходимости иметь запас прочности, принимаем максимальное значение. Схему размещения можно принять как свайное поле из 3 рядов по 5 свай в каждом.

Глубину погружения и, соответственно, длину свай принимаем равной глубине залегания плотных грунтовых слоев.

Она определяется практически, методом пробного погружения сваи или бурением скважины.

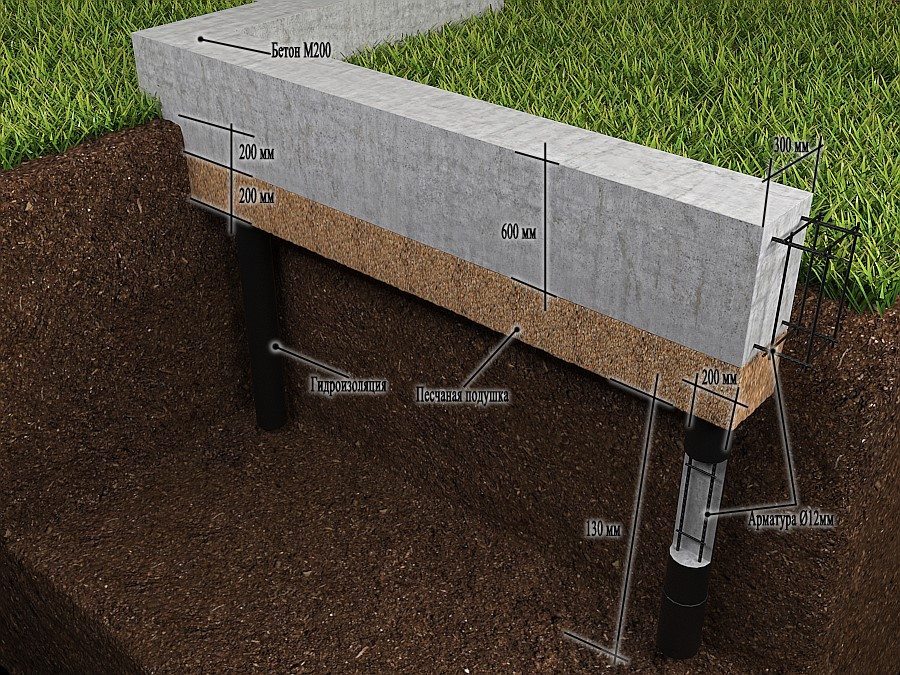

Пример нахождения размеров ростверка

Рассмотрим порядок расчета железобетонного ростверка. Ширина ленты должна быть равна толщине стен.

Если стены дома в 1,5 кирпича, то ширина стен составит 38 см. Такой же будет и ширина ростверка.

Высота ленты при такой ширине должна составить 50 см — это обеспечит необходимую жесткость на прогиб.

Арматурный каркас Будет состоять из двух горизонтальных решеток по 2 стержня 12 мм.

Общий объем бетона, необходимого для отливки, составит 0,5 · 0,38 · 30 м (общая длина ростверка) = 5,7 м3.

Учитывая возможность непроизводительных потерь, лучше заказывать 6 м3 готового бетона марки М200 и выше, или изготовить его самостоятельно прямо на площадке.

Виды свай для фундамента

Различают две основные категории, отличающиеся по способу противодействия осадкам свайных фундаментов: стоечные и висячие. Устойчивость висячей сваи обеспечивается за счет силы трения между внешней поверхностью и окружающим ее после погружения грунтом. Стоечные оснащены упором возле своих оснований, который удерживает конструкцию, основываясь на плотных слоях грунта под ним. А также упором служат лопасти винтовых свай, дополнительно трамбующие грунт во время монтажа.

Разделение свай по способу строительства:

Забивной тип

По названию понятно, что данные сваи забиваются в грунт с помощью специальных механизмов (строительные пневмомолоты). Их особенностью является тот факт, что при забивании сила, воздействующая на нее, берется из расчета свайного фундамента. Таким образом, она погружается до глубины, на которой находится довольно прочный слой грунта, способный выдержать расчетную массу дома. Данный тип считается очень устойчивым, при забивании грунт вокруг нее и под ней дополнительно уплотняется. Монтаж забивных свай практически не используется при строительстве небольших домиков и частных коттеджей, так как требует применения сложной спецтехники.

Винтовые

Изделия состоят из стальной трубы и приваренных в нижней части лопастей либо это цельнолитая конструкция (что предпочтительнее в плане долговечности). Лопасти способствуют проникновению в грунт при ее закручивании, а после установки они удерживают на себе нагрузку на свайный фундамент и не дают ей проворачиваться. В верхней части изделия находятся специальные отверстия, с помощью которых свая ввинчивается в землю. При этом этот процесс вполне можно осуществить вручную, контролируя вертикальное положение во время работы. Внутренний объем заполняется бетоном для увеличения массы и защиты от коррозии.

Буронабивные

Порядок установки буронабивных свай не предусматривает использование готовых металлоконструкций. Роль сваи в данном случае выполняет бетон, залитый в предварительно пробуренную скважину. Если грунт недостаточно плотный также потребуется опалубка. Этот способ достаточно прост в применении и подходит для индивидуального строительства. Единственный нюанс: расчетная нагрузка на сваю может оказаться слишком высокой для избранного в качестве основания слоя грунта.

Таблица 1

Виды

Расчет свай начинается с выбора их типа.

По способу заглубления в грунт различают:

Забивные сваи. Самый популярный вид. Погружаются в грунт путем забивки пневматическим молотом на рассчитанную глубину;
Буронабивные сваи устанавливаются в самые короткие сроки. Сначала методом шнекового бурения разрабатывают скважину и уплотняют грунт вокруг нее. Потом одновременно с извлечением бура под давлением закачивают в скважину бетонную смесь. Сразу после этого в ней устанавливают армирующий каркас. Его изготавливают из металлических стержней на заводе или строительной площадке;
Вибропогружаемые опускаются в толщу пород под действием собственного веса. Специальная установка передает вибрацию через сваю на грунт, за счет этого уменьшается сила трения между конструкцией и частицами почвы и свая постепенно погружаются в породу. Метод применяется на площадках с песчаным или насыщенным влагой грунтом;
Винтовые конструкции имеют лопасти на концах, благодаря им конструкция погружается в землю. Хорошо работают на неустойчивых грунтах и плывунах при наличии недалеко от поверхности прочной породы. При монтаже не издают шума, не повреждают почву, могут устанавливаться на площадках с плотной застройкой. Монтаж осуществляется вручную или с применением легкой техники;
Вдавливаемые устанавливаются без сильных толчков и вибраций, создают минимальную нагрузку на почву и фундаменты расположенных вблизи сооружений. Подходят для строительства крупных объектов в местах с плотной застройкой и вблизи зданий с неустойчивыми или старыми фундаментами.

По виду материала:

Железобетон. Самый популярный материал для возведения крупных объектов. Металл, составляющий каркас обеспечивает стойкость к изгибающим нагрузкам, а бетон защищает металлоконструкцию от воздействия окружающей среды, обеспечивает стойкость к вертикальным нагрузкам и увеличивает силу трения с грунтом;
Дерево. Применяется в индивидуальном строительстве на сухих почвах. Дешевый и доступный материал, но требует дополнительной гидроизоляции;
Металл. Из этого материала выполняют винтовые сваи. После изготовления их покрывают специальным составом, защищающим их от коррозии.

Сваи отличаются по виду конструкции и форме. Это могут быть квадратные, прямоугольные, многоугольные и круглые сечения. Последний вид приобрел наибольшую популярность благодаря простоте изготовления и расчета нагрузки на такую конструкцию.

По характеру работы:

Сваи-стойки работают за счет установки их нижней части на прочную породу. Они передают нагрузку на устойчивое основание, миную другие, менее надежные слои;
Висячие сваи работают за счет силы трения между ними и сжатыми грунтами вокруг.

Как рассчитать количество свай для фундамента

Правильный расчет количества используемых свай нуждается в предварительной геодезической разведке. Прежде всего, необходимо рассчитать уровень промерзания грунта в зимний период, учитывая, что данный показатель отличается в разных регионах. Для прочной установки сваи ее нижний конец должен находиться ниже этого уровня.

А также необходимо выяснить степень плотности слоев грунта. Чем выше плотность, тем меньшую глубину сваи следует закладывать на этапе проектирования. К примеру, для полускальных и крупноблочных пород она будет минимальной (но не меньше 0,5 метра), а для песчаных и глинистых грунтов придется углубляться по максимуму.

1. Вычисление потенциальной предельной нагрузки на сваи

Перед началом расчета количества свай для фундамента следует выяснить несущую способность отдельной сваи. Общий вид формулы выглядит следующим образом:

В этом случае W является искомой фактической несущей силой, Q – расчетное значение несущей силы, рассчитанное для отдельной сваи по материалу, размерам и характеристикам грунта; k – дополнительный «коэффициент надежности», расширяющий эксплуатационный запас фундамента.

2. Вычисление расчетной нагрузки на сваи

Далее нам необходимо найти параметр Q, без которого расчет свайного фундамента невозможен. Расчетная нагрузка определяется по формуле:

Где S равно площади поперечного сечения лопастей сваи, а Ro – это показатель грунтового сопротивления на глубине размещения лопастей. Сопротивление грунта можно брать из готовой таблицы:

Таблица 2

Что касается «коэффициента надежности» условного фундамента, его величина может варьироваться в пределах 1,2-1,7. Логично, что чем меньше коэффициент, тем ниже себестоимость фундамента на этапе проектирования, поскольку для достижения заданного значения несущей силы не потребуется использования большого количества свай. Чтобы уменьшить коэффициент следует провести качественный и достоверный анализ грунта на стройплощадке, привлекая специалистов.

3. Расчет нагрузки от конструкции здания

На завершающем этапе проектирования свайного фундамента проводится расчет количества свай. Для этого потребуется просуммировать все элементы конструкции здания: от капитальных стен и перекрытий, до стропильной системы и кровли. Провести точное вычисление всех компонентов довольно сложно, поэтому рекомендуем воспользоваться одним из специализированных калькуляторов. И также в калькулятор расчета вносятся эксплуатационные нагрузки, включающие предметы интерьера, мебель, бытовую технику и даже проживающих в доме людей.

4. Подсчет требуемого количества свай

Перед тем как рассчитать количество задействованных свай нам нужно получить на предыдущих этапах две величины: совокупную массу здания (M) и несущую способность сваи (W) умноженную на «коэффициент надежности». Значение несущей способности можно взять из Таблицы 1. Итак, если масса равна 58 тонн, а скорректированная несущая способность сваи СВС-108 равна 3,9 тонн, то:

Как показал пример расчета, для дома весом в 58 тонн потребуется 15 свай марки СВС-180. Следует отметить, что это значение приблизительно и не учитывает правила точного распределения свай согласно СНиП:

Первые должны быть установлены в точках пересечения несущих конструкций;
Остальные монтируются равномерно между обозначенными углами;
Минимальное расстояние между отдельными сваями 3 метра;

5. Глубина установки свай и расстояние между ними

Базовое значение глубины установки сваи рассчитывается исходя из глубины промерзания грунта в конкретно регионе, плюс 25 сантиметров. И также перед тем как рассчитать свайный фундамент, необходимо выяснить:

Уровень прочности сваи по материалу и конструкции;
Несущую способность грунта;
Провести расчет осадки свайного фундамента, со временем возникающей под нагрузкой здания;
Дополнительные параметры (температурный режим в течение года, объем осадков, нагрузки от ветра и др.).

Как не ошибиться при отсутствии опыта

С группой грунта

Свайный фундамент — удачный выбор для глинистых грунтов

Основой в расчете и определении целесообразности возведения свайного, как, впрочем, и любого другого основания, считается выявление вида грунта.

Грунты условно можно разделить на несколько групп:

Каменистый (скалистый) грунт сам по себе может представлять надежное основание для строительства дома, потому свайный фундамент на нем возводить нет никакого смысла;
На песчаных грунтах (также как и на «хрящеватых» — смеси песка, гравия, глины) также нет особой необходимости в установке свай — на них лучше всего устраивать мелкозаглубленные ленточные фундаменты, естественно, ниже глубины промерзания;

На суглинках и супесях, равномерно сложенных, вполне можно построить дом и на ленточном фундаменте;
Торфяники позволяют возводить лишь легкие строения на плитном основании. Посмотрите видео, как не ошибиться с типом фундамента.

С количеством свай

Чтобы пользоваться достаточно сложными вычислениями, описанными выше, разработаны простые правила подбора количества свай в соответствии с распределением опорных точек по периметру строения:

Под каркасно-щитовыми и деревянными домами интервал между сваями не должен превышать 3 м;
Для легкобетонных конструкций расстояние между заглубленными опорами следует принимать не более 2м.

Наиболее простым и понятным является следующий пример.

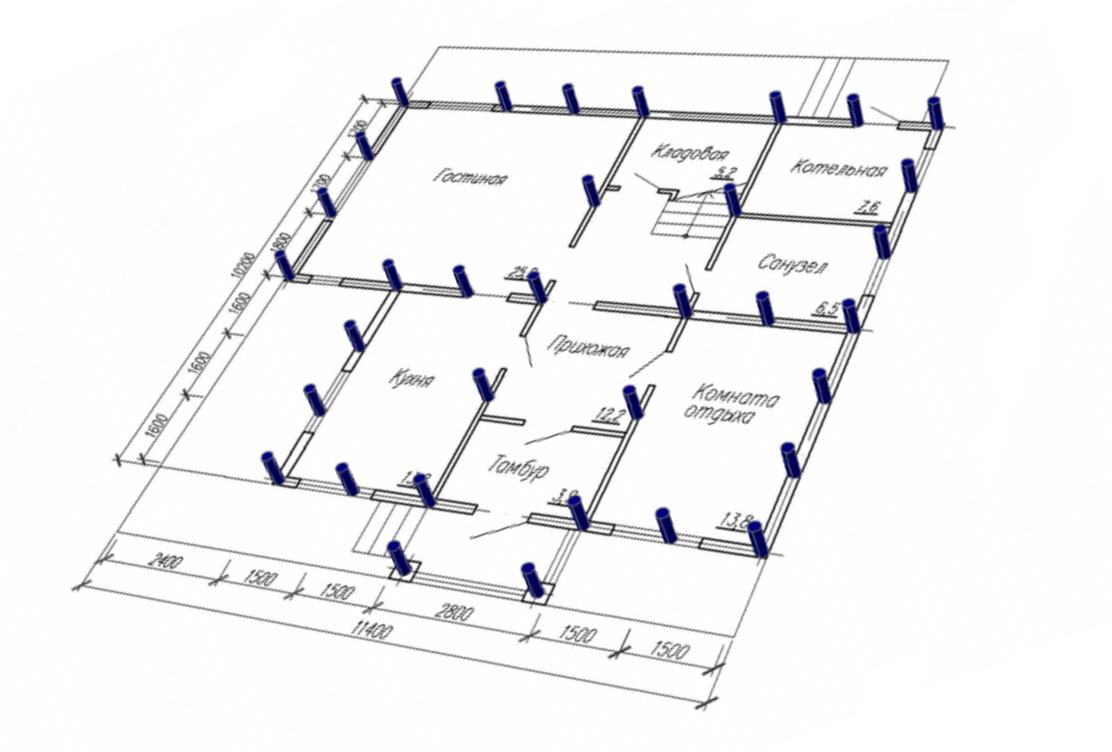

На листе бумаги в масштабе рисуется план дома. По углам и пересечениям стен намечаются точки, в которых сваи следует устанавливать прежде всего. Далее, применяются описанные чуть выше правила расстановки опор в зависимости от материала, из которого возводится постройка. Посмотрите видео, как рассчитать количество свай.

Из каких бы материалов ни строился бы дом, каких бы размеров и конструктивных особенностей он ни имел — расчет свайного основания в качестве несущей конструкции всего строения можно назвать главнейшим нюансом успешного строительства.

Методика расчета

Расчет количества винтовых свай выполняют с учетом габаритов и веса дома, который будет установлен на фундамент. Как правило, расстояние между сваями может составлять:

до 2 м, если будет возводиться строение из газобетонных и пенобетонных блоков или плит;
до 3 м, если запланировано строительство деревянного дома из бруса, бревна и т.д.;
до 2,5 м – также выбирают для деревянных конструкций. Еще с такими сваями работают в регионах, где наблюдается большая ветровая нагрузка;
до 3,5 м – под строительство легковесных заборов и оград.

Строительство дома из бруса

Чтобы правильно определить количество опор для свайно-винтового фундамента, следует провести следующие операции:

составить проект будущей основы или первого уровня постройки;
расположить винтовые опоры на каждом углу будущего здания;
установить сваи там, где будут пересекаться несущие перегородки дома;
между расположенными сваями теперь необходимо установить дополнительные сваи по периметру несущих стен с тем условием, чтобы расстояние от одного до другого элемента не превышало того, что было зафиксировано ранее (учитывая вес и вид постройки);
оставшееся пространство для фундамента заполняется сваями так, чтобы между соседними опорами расстояние не превышало указанного в расчетах (2 – 3 м);
там, где будет установлена печь или каминный очаг, предусмотрите не менее пары винтовых опор, опять-таки, учитывая размер отопительной конструкции, иначе не избежать критической нагрузки на фундамент;
на тот случай, если будет обустроена терраса или любая другая пристройка, места фиксации опорных элементов обозначаются по ранее оговоренному принципу, учитывая оптимальное расстояние шага;
теперь, когда расстояние между сваями определено, остается подсчитать все винтовые опоры, нанесенные на план-схему.

Расчет сваи

На этом этапе вычислений необходимо определиться со следующими характеристиками:

шаг свай;
длина сваи до края ростверка;
сечение.

Чаще всего размеры сечения определяют заранее, а остальные показатели подбирают исходя их имеющихся данных. Таким образом, результатом расчета должны стать расстояние между сваями и их длина.

Расположение арматуры

Всю массу здания, полученную на предыдущем этапе, требуется разделить на общую длину ростверка. При этом учитываются как наружные, так и внутренние стены. Результатом деления станет нагрузка на каждый пог.м фундаментов.

Несущую способность одного элемента фундамента можно найти по формуле: P = (0,7 • R • S) + (u • 0,8 • fin • li), где:

P — нагрузка, которую без разрушения выдерживает одна свая;
R — прочность почвы, которую можно найти по таблицам, представленным ниже после изучения состава грунта;
S — площадь сечения сваи в нижней части, для круглой сваи формула выглядит следующим образом: S = 3,14*r2/2 (здесь r — это радиус окружности);
u — периметр элемента фундамента, можно найти по формуле периметра окружности для круглого элемента;
fin — сопротивление почвы по боковым сторонам элемента фундамента, см. таблицу для глинистых грунтов выше;
li — толщина слоя грунта, соприкасающегося с боковой поверхностью сваи (находят для каждого слоя почвы отдельно);
0,7 и 0,8 — это коэффициенты.

Шаг фундаментов рассчитывается по более простой формуле: l = P/Q, где Q—это масса дома на пог.м фундамента, найденная ранее. Чтобы найти расстояние между буронабивными сваями в свету, из найденной величины просто вычитают ширину одного элемента фундамента.

При выполнении расчетов рекомендуется рассмотреть несколько вариантов с разными длинами элементов. После этого будет легко подобрать наиболее экономичный.

Армирование буронабивных свай выполняется в соответствии с нормативными документами. Арматурные каркасы состоят из рабочей арматуры и хомутов. Первая берет на себя изгибающие воздействия, а вторые обеспечивают совместную работу отдельных стержней.

Каркасы для буронабивных свай подбираются в зависимости от нагрузки и размеров сечения. Рабочая арматура устанавливается в вертикальном положении, для нее используют стальные стержни D от 10 до 16 мм. При этом выбирают материал класса А400 (с периодическим профилем). Для изготовления поперечных хомутов потребуется закупить гладкую арматуру класса А240. D = минимум 6-8 мм.

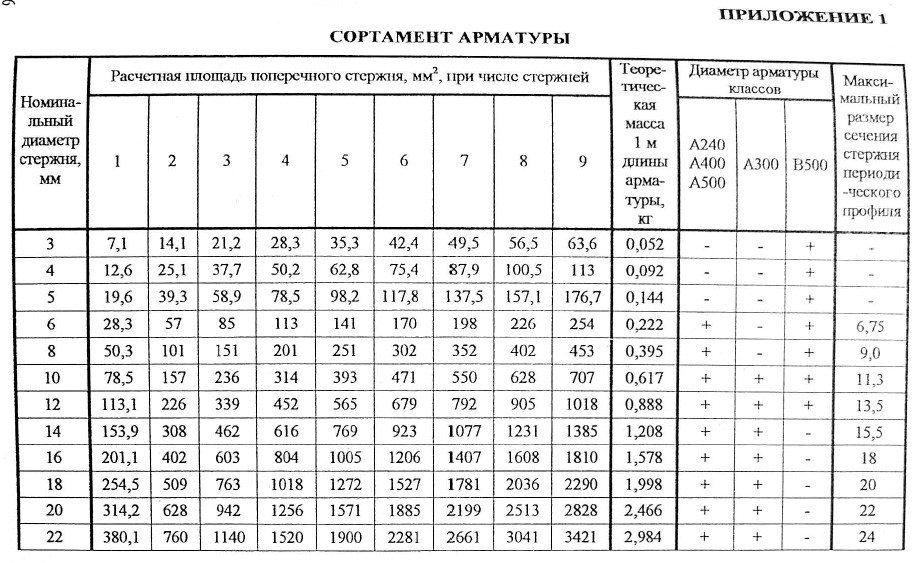

Сортамент стальной арматуры

Каркасы буронабивных свай устанавливаются так, чтобы металл не доходил за край бетона на 2-3 см. Это нужно для обеспечения защитного слоя, который предотвратить появление коррозии (ржавчины на арматуре).

Что такое свайный фундамент и из чего он состоит

Основой для этого типа фундамента служат полые стальные сваи, равномерно распределяемые по периметру будущих несущих стен дома. Внешняя поверхность покрывается защитным антикоррозионным слоем на основе цинка или полимерного материала, а внутренняя поверхность защищается бетоном, заливаемой в установленную сваю. Верхняя часть свай для фундамента соединяется посредством сварки с оголовком, который в свою очередь будет поддерживать ростверк – конструкцию, объединяющую отдельные сваи в единую основу. Чаще всего для изготовления ростверка используется бетон, стальные швеллеры и двутавры, реже – деревянный брус.

В отличие от ленточного или монолитного фундамента, также нагруженного по всему периметру здания, для монтажа не потребуется значительный объем земляных работ. Фундамент на сваях рекомендуется использовать в следующих случаях:

Грунты, находящиеся под стройплощадкой, характеризуются неустойчивостью, высокой влажностью, усадкой под воздействием сезонных факторов;
Застройка проводится на территории со сложным рельефом, на котором крайне сложно или невозможно установить обычные фундаменты;
Климатические условия в местности, а также уровень грунтовых вод, согласно действующим правилам СНиП, вынуждают сооружать массивный бетонный фундамент, требующий значительных денежных вложений;
При сооружении каркасного здания, как правило, используется именно свайный фундамент.

Как рассчитать длину сваи рассчитать длину сваи

Для расчетов важно знать толщину плотного слоя почвы и глубину промерзания

Для расчетов важно знать толщину плотного слоя почвы и глубину промерзания Размеры винтовых свай напрямую влияют на их стоимость. От решения вопроса о том, сколько метров свая будет длиной зависят затраты на их приобретение и установку

При определении их длины руководствуются следующими факторами:

глубина залегания плотного слоя почвы;
глубина промерзания почвы; глубина погружения лопастей;
расстояние от верха опоры до монтажных отверстий;
высота цоколя. Рассмотрим каждый фактор по отдельности.

Глубина залегания плотного слоя грунта толщина плотного слоя

Для возведения фундамента необходимо знать, на сколько метров в глубину следует погрузить стержень, чтобы достичь несущего пласта земли.

В районном отделе архитектуры или в аналогичном учреждении можно взять копию вертикальной съёмки залегания грунтов в месте строительства. На вертикальной съёмке будет видно, на глубине скольких метров залегают плотные слои грунтов.

Если нет такой возможности, используют ручной бур для получения образцов грунта.

Глубина промерзания почвы промерзание почвы

Для фундамента важно, на сколько метров в глубину промерзает почва. По величине промерзания почвы определяют, сколько метров составляет толщина почвы, подверженная пучению

Следует иметь в виду, что не все типы почв подвержены морозному пучению.

Длина стержней должна позволять её нижнему концу находиться ниже уровня промерзания почвы.

Если ввинченный стержень будет находиться в зоне промерзающего слоя земли, то его будет выталкивать наверх, увеличенная в объёме замёрзшая земля. Это может вызвать серьёзные повреждения фундамента строения.

Глубина погружения лопастей сваи

Лопасти должны обязательно достигать плотного слоя грунта. От того на сколько метров будет погружена в несущий слой почвы свая, зависит положение верхнего края лопасти. Верхняя кромка лопасти должна находиться в плотном слое грунта. Учитывая расстояние от лопасти до нижнего конца стержня, можно определить длину сваи от поверхности земли до кончика острия. О том, как установить винтовые сваи по уму, смотрите в этом видео:

https://youtube.com/watch?v=NWaWIdOy9s8%3F

Вычисление площади фундамента и веса.

Самым важным фактором является грунт под фундамент, он может не выдержать высокой нагрузки. Чтобы этого избежать нужно вычислить полный вес здания, включая фундамент.

Пример вычисления веса фундамента: Вы хотите построить кирпичное здание и подобрали под него ленточный тип фундамента . Фундамент углубляется в грунт ниже глубины промерзания и будет иметь высоту 2 метра.

Затем вычислим длину всей ленты, то есть периметр: P= (a+b)*2=(5+8)*2=26 м, прибавляем длину внутренней стены, 5 метров, в итоге получим общую длину фундамента 31 м.

Далее делаем расчет объема, чтобы это сделать нужно ширину фундамента умножить на длину и высоту, допустим ширина будет 50 см, значит 0,5см*31м*2м= 31 м2. Железобетон имеет площадь 2400 кг/м3, теперь найдем вес конструкции фундамента: 31м3*2400 кг/м=74 тонны 400 килограмм.

Опорная площадь будет составлять 3100*50=15500 см2. Теперь прибавляем вес фундамента к весу здания и делим его на опорную площадь, теперь у вас получилась нагрузка килограмм на 1см2.

Ну, а если по вашим расчетам максимальная нагрузка превысила эти типы грунтов, значит меняем размер фундамента, чтобы увеличить его опорную площадь. Если у вас ленточный тип фундамента, то увеличить его опорную площадь можно путем увеличения ширины, а если у вас столбчатый тип фундамента, то увеличиваем размеры столба или их количество. Но следует запомнить, полный вес дома от этого увеличится, поэтому рекомендуется сделать повторный расчет.

Список источников
