Монтаж водяного теплого пола собственноручно

После того как Вы закупили материалы, можно приступать к монтажу.

Ввиду того что перекрытия могут быть не только бетонным, но и деревянным, мы рассмотрим оба варианта

Монтаж водяных теплых полов своими руками мы разделили на 6 этапов:

2.1. Очистка основания
2.1.1. Бетонный пол

Уберите весь мусор и сбейте отдельные бетонные наросты, если они есть. Не волнуйтесь если основание пола неровное, это никак не повлияет на качество монтажа.

2.1.2. Деревянный пол

Просто очистить поверхность от крупного мусора.

2.2. Утепление основания
2.2.1. Бетонное

В случае если черновая стяжка не утеплена – требуется утепление. Чаще всего утепляют экструдированным пенополистиролом (Пеноплэкс) или матами. Плиты Пеноплэкса или маты просто прибиваются дюбель-грибами к основанию как это показано на видео:

2.2.2. Деревянное

Деревянное основание не нуждается в утеплении, но не лишним будет застелить его вспененным полиэтиленов (Пенофол) с отражающей поверхностью.

2.3. Монтаж демпферной ленты

Лента крепится на стены, посему, разделим все стены на 2 типа по методу монтажа.

2.3.1. Бетонная или кирпичная стена

Тут следует крепить ленту дюбель-грибами. Не стоит надеяться на самоклеящуюся ленту – она отвалится на следующий же день.

2.3.2. Деревянная, гипсокартонная, стена со штукатуркой

В данном случае, лента крепится обычным монтажным степлером, это просто и быстро.

2.4. Арматурная сетка

Если стяжка Вашего пола менее 3 см или в связи с рельефом основания существуют локальные места где стяжка будет менее 3 см – вам нужна будет арматурная сетка.

Сетку можно укладывать под трубу и на трубу. Но если Вы положите сетку на трубу, то Вам будет очень неудобно ходить по ней во время монтажа бетонной стяжки, сетка под ногами будет выгибаться и торчать из стяжки, чтобы этого избежать необходимо положить несколько досок и ходить только по ним.

2.5. Крепления для трубы

Крепежные элементы трубы подбираются исходя из типа утеплителя, наличия закрепленной арматурной сетки под трубой и типом основания.

Об этом уже говорилось в пункте

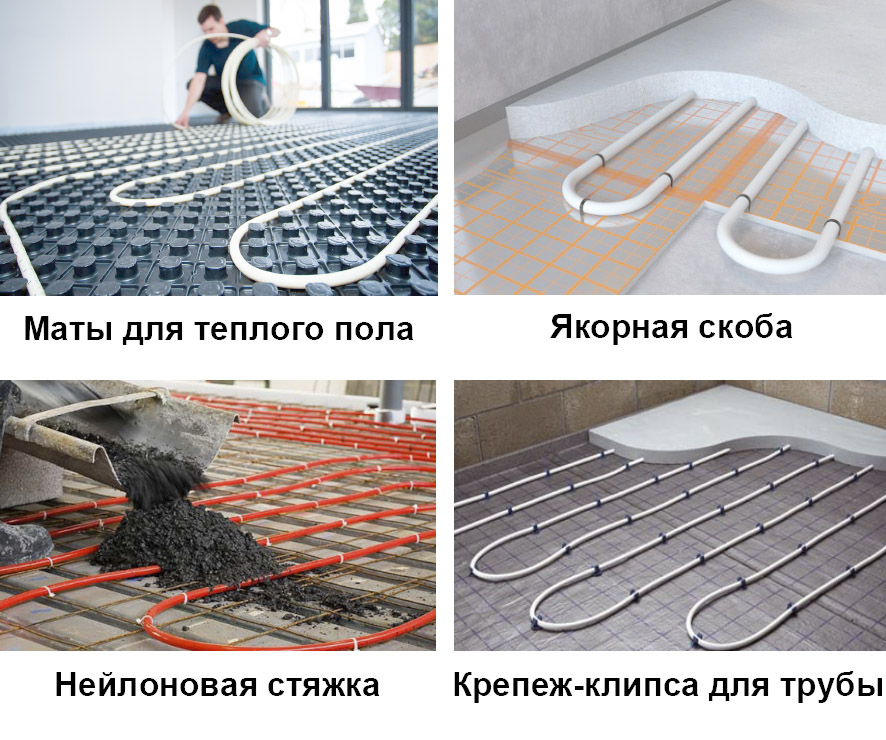

Крепежные элементы для трубы

2.6. Укладка трубы

Перед началом монтажа необходимо определиться с методом укладки трубы и местом где будет размещаться коллектор. Существует 3 варианта:

• двойной спиралью (рис.1);
• змейкой (рис.2);
• двойной змейкой (рис.3).

Схемы укладки трубы теплого пола

Самый эффективный вариант – это двойная спираль (рис.1), в этом варианте тепло распределяется максимально равномерно.

К этому моменты Вы должны были уже определиться с шагом укладки трубы. А для того чтобы было удобней производить монтаж рекомендуем сделать лекало размером равным Вашему шагу укладки из любого подручного материала (кусочка трубы или утеплителя, например).

Начинать монтаж рекомендуем с самых дальних от коллектора контуров!

2.7. Монтаж коллектора

Коллектор обычно монтируется в специальный шкаф и на стену.

2.7.1. Сборка коллектора

Для начала надо собрать коллектор и закрепить его на месте.

2.7.2. Обвязка коллектора

После сборки коллекторного узла и монтажа его в том месте где Вам необходимо, переходим к «обвязке» (присоединение петель водяного теплого пола к патрубкам коллектора через фитинги) коллектора.

2.7.3. Опрессовка системы

После того как у нас уже собрана вся основная система водяного теплого пола, ее необходимо «опрессовать» (заполнить контура теплого пола теплоносителем или сжатым воздухом). Это делается для проверки герметичности.

Рекомендуется оставить опрессованную систему под давлением 3-6 бар на 1-2 суток чтобы выявить возможные протечки.

После опрессовки и проверки системы можно переходить к монтажу цементно-песчаной стяжки.

Советы и рекомендации

Чтобы получить максимально точные расчёты, целесообразно обратиться за консультацией профессионалов, специализирующихся на выполнении монтажа внутренних инженерных коммуникаций.

Допускается использование онлайн-калькулятора, который облегчит расчёты, но даст весьма приблизительные вычисления, представляющие общую информацию о масштабах предстоящих монтажных работ.

Пример расчета водяного теплого пола

Для обогрева старых и ветхих сооружений, не обладающих качественным утеплением, нецелесообразно использовать систему тёплых водяных полов в качестве единственного отопительного элемента, что обусловлено низкой степенью эффективности и высоким уровнем энергозатрат.

Уровень технической грамотности всех выполненных расчётов оказывает непосредственное влияние на качественные характеристики монтируемой отопительной системы. Правильные расчёты позволяют оптимизировать финансовые затраты не только на процесс установки водяного обогрева полов, но и минимизировать расходы во время эксплуатации и обслуживания всей отопительной системы.

Расчет для неправильных комнат

Бывает так, что комнаты имеют сложную геометрию. Чтобы подсчитать общую площадь нужно разбить такое помещение на несколько зон. После этого подсчитать их площадь и просуммировать (см. рис).

Два варианта расчета площади комнаты неправильной формы. Суммарная площадь помещения равна площади зон A + B + C.

После того как была выведена площадь каждой части помещения, суммируем их. после этого полученное значение подставляем в ту же формулу:

S / H x 1,1 + D x 2 = L

Иногда в одной части комнаты теплый пол укладывают с шагом труб, отличным от другой. В таком случает необходимо рассчитывать длины труб для каждой части помещения отдельно. А результаты – суммировать.

Как рассчитать необходимое количество труб для водяного отопления

Общая протяженность труб зависит от выбранной схемы укладки – «улиткой» или «змейкой». В первой условная подающая и обратная труба проходят параллельно друг другу и кольцуются в виде спирали. Это обеспечивает равномерный нагрев воздуха. Но такая схема может применяться только для относительно больших комнат, от 15 м².

Схема змейка более универсальная. Одинарной пользуются для укладки в небольших помещениях – ванной комнате, кухне. Двойные и угловые актуальны для жилых комнат. В двойной подающая и обратная труба проходит рядом друг с другом, в угловой магистраль с максимально нагретым теплоносителем находится у наружных стен.

Змейкой

Для точных вычислений метража рекомендуется использовать калькулятор расчета трубы для теплого пола, в котором указывается диаметр магистрали, шаг трубопровода. Но здесь не учитывается возможное изменение шага расстояния между трубами. Выход – разбить комнату на условные сектора с одинаковым значением шага прокладки.

Общий расчет можно сделать по следующей формуле:

S/H*1.1+D*2

где S – площадь команды;

H – шаг прокладки труб;

В – расстояние до коллекторного узла;

1,1 – компенсация длины на изгиб труб, возможный брак.

Для примера можно рассмотреть этапы расчет для жилой комнаты, площадью 20 квадратных метров, в которой планируется укладка трубопровода с шагом 20 см. Расстояние до коллектора составляет 1,5 м.

20/0,2*1,1+1,5*2=112,4 м

Для точного позиционирования труб и минимизации их смещения рекомендуется установка на специальные маты с элементами фиксации. Альтернатива – купить крепеж для трубопроводов. Он отличается в зависимости от материала черного пола – дерево или бетонная стяжка.

Улиткой

Для схемы укладки «улитка» можно использовать ту же формулу. Разницы в расходе материалов не будет. Но для больших помещений удобнее выполнить разбивку по площадям с одинаковым шагом. В этом случае в формуле учитывается расстояние до коллектора только в той части, где магистрали соединяются со входными патрубками. Для остальных зон расчет делает по такой формуле:

S/H*1.1

Также можно упростить вычисления, используя таблицу среднего расхода труб на 1 м² в зависимости от шага прокладки трубопровода.

Дополнительно нужно изучить рекомендации производителя выбранных труб. В них есть правила выбора шага расположения магистралей, оптимального диаметра трубопровода для конкретных условий.

Как сделать водяной теплый пол

Сделать простой водяной теплый пол в небольшой комнате довольно просто даже без помощи специалистов. Технология укладки водяного пола выглядит следующим образом.

Шаг 1. Производится подготовка основания – на черновой пол насыпается тонким слоем песок, трамбуется и выравнивается.

Подготовка основания

Шаг 2. Укладывается слой гидроизоляционного материала – например, полиэтиленовая строительная пленка.

Укладка полиэтиленовой пленки

Шаг 3. Поверх укладывается теплоизоляционный слой – пенополистирол толщиной 5 см. При необходимости материал подрезается по нужным размерам.

Укладка пенополистирола

Шаг 4. По периметру помещения крепится лента демпферная.

Крепление демпферной ленты

Шаг 5. Укладывается армирующая сетка.

Укладка армирующей сетки

Шаг 6. Согласно выбранной схеме, укладывается труба, по которой и будет бежать вода — теплоноситель.

Укладка трубы водяного теплого пола

Все готово

Шаг 7. Крепление трубы производится при помощи пластиковых хомутов.

Пластиковые хомуты

Шаг 8. Производится вывод подачи и «обратки» из системы.

Вывод подачи и «обратки» из системы

Шаг 9. Далее выполняются работы по укладке цементной стяжки и ее выравнивание.

Устройство цементной стяжки

На «обратку» устанавливается терморегулирующая колонка для теплых полов, которая будет регулировать температуру воды в ней («обратке»). Завершаются работы подключением системы к отоплению. Пользоваться теплым полом после его укладки мокрым способом можно будет только после того, как бетон хорошо высохнет. Примерный срок – 28-30 суток.

Видео – Укладка кабельного нагревателя

Вот таким образом можно оборудовать свою квартиру теплыми полами. Работы довольно просты, хотя и трудозатратны. Однако они под силу тем, кто хоть немного разбирается в строительстве.

Принцип работы и устройство теплого водяного пола.

Водяной пол – система отопления, которая обеспечивает обогрев площади по направлению снизу-вверх. Источником тепловой энергии выступает горячая вода, что циркулирует по вмонтированным под напольное покрытие трубам. Описанная технология считается универсальной, ведь ее применение охватывает квартиры, загородные дома, дороги, подъездные площадки, разнообразные сооружения культурного и спортивного значения, а также торгово-развлекательные комплексы.

Рабочая схема водяного пола состоит из таких центральных элементов: трубопровода, насоса, водонагревательного канала и коллекторного шкафа. Вода температурой 55 °C с помощью насоса подается к коллектору, а он распределяет ее по всем отопительным контурам. Именно так происходит равномерный обогрев помещений путем движения горячей воды по трубам. Вода по мере остывания воротиться по возвратной трубе к коллектору.

Эксплуатационные особенности водяных тёплых полов:

• температура воздуха сверху и снизу в помещении различается на 3-5 градусов. Это положительно влияет на самочувствие человека;
• скрытые нагревательные элементы позволяют исключить риск получения травм и ожогов;
• можно регулировать температурный режим для каждой комнаты и любого периода ночи и дня;
• воздух в помещении не осушивается нагревательными приборами;
• благодаря водяному полу, помещение можно проветривать: комната не будет остывать, произойдет сочетание тепла и свежего воздуха;
• экономичность энергии на 20-40% по сравнению с радиаторным отоплением;
• система отопления «водяной пол» не имеет никаких видимых приборов. Это позволяет рационально использовать пространство и воплощать самые смелые дизайнерские решения;
• элементы системы водяного пола совместимы с разнообразными видами полового покрытия;
• данная система отопления может работать в автономном режиме.

На первый взгляд может показаться, что принцип действия такой системы отопления достаточно простой, но ее проектирование для конкретно взятого помещения требует специальных навыков и знаний. Нужно конкретно рассчитать необходимую длину и шаг установки труб, подобрать самые рациональные схемы укладки, подходящую мощность контуров и другие моменты индивидуального характера. Советуем поручить составление плана профессионалам своего дела, ведь никому не хочется после делать дорогостоящий ремонт.

Способы укладки водяного тёплого пола:

Система, вмонтированная в бетонную стяжку. Самая популярная технология. Ее главным плюсом считается аккумуляция тепловой энергии, благодаря которой пол остывает лишь в течение двух суток.

• Настильная система. Используется в тех случаях, когда заливка бетонной стяжки невозможна. К примеру, когда высота потолков в доме довольна низкая или степень нагрузок на основание ограничена. Такая система предполагает использование полистирольных матов, которые оснащёны специальными пазами для крепления пластин выполненных из алюминия и трубопровода.
• Деревянная система реечно-модульного типа. Зачастую применяется в деревянных домах. Система предполагает монтаж труб непосредственно в специальных пазах, выполненных из ДСП или на лаговую конструкцию, что позволяет применять в качестве финишного напольного покрытия практически любой материал. Монтаж труб происходит по достоверной схеме, которую выбирают еще на начальном этапе планирования в зависимости от наличия наружных стен, от площади помещения.

Укладка водяного тёплого пола бывает следующих видов:

• Схема «улитка», подразумевает расположение труб по периметру комнаты с постепенным сужением к центру. В данном случае необходимо учитывать обратный ход, поэтому трубы прокладывают через ряд.
• Схема «змейка» предполагает прохождение трубы вдоль края наружных стен, а затем её возврат в виде волнистых изгибов.
• Комбинированная схема использует два предыдущих варианта укладки труб.

Как рассчитать электрический теплый пол

Методика расчета аналогична тому, что написано про водяной пол. Необходимо знать теплопотери и способ использования подогрева пола, мощность одного метра греющего элемента. В данном случае все несколько проще, потому что электрические материалы для нагрева пола имеют конкретную цифру, которой производители обозначают максимальную теплоотдачу. Больше заявленной цифры они выдать не в состоянии. Потому расчет теплого пола с электрическим подогревом более прост и понятен. Тем не менее, остается достаточное количество переменных величин. Это толщина стяжки, ее теплопроводность, теплопроводность финишного напольного покрытия. Их тоже надо учитывать.

Расчет зависит от мощности обогревателя на квадратный метр

Эффективная площадь обогрева

Расчет теплого пола с электроподогревом начинают с определения эффективной зоны обогрева и ее площади. Большая часть нагревательных элементов не переносит перегрева (резистивные кабели, маты из резистивных кабелей, пленочные нагреватели и инфракрасные маты). Исключение — саморегулирующиеся греющие кабели, но они стоят дорого, поэтому их применяют редко. Хотя, есть и сами кабели и маты из них.

Еще раз: электрические греющие элементы пола укладывают только на той площади, где не будет стоять мебель и/или сантехника, лежать ковры и т.д. То есть, электрический теплый пол кладут там, где будет постоянный и определенный расход тепла.

Чтобы рассчитать кабель для теплого пола надо сначала определиться с площадью, на которой он будет укладываться

Перед началом расчета предполагаемые места под мебель/сантехнику/ковры очерчиваем, считаем оставшуюся площадь. Это и будет эффективная площадь обогрева. Ее дальше используем в расчетах.

Как рассчитать метраж греющего кабеля для пола

Методика расчета основывается на том количестве тепла, которое надо восполнить (теплопотери) и эффективной площади отопления. Теплопотери делим на эффективную площадь обогрева. Получаем требуемую тепловую мощность, которую мы должны получить с квадратного метра площади с уложенным нагревательным элементом.

Например, площадь комнаты 16 квадратов, на 4 квадратах будет располагаться мебель. Обогреваемая зона — 16 кв. м — 4 кв. м = 12 кв. м. Теплопотери помещения — 1100 Вт. Узнаем сколько надо мощности с одного метра: 1100 Вт / 12 м² = 92 Вт/м².

Расчет греющего кабеля по площади помещения и мощности метра

Далее смотрим мощность кабелей для обогрева пола. Например, мощность одного метра — 30 Вт. Чтобы получить 92 Вт на квадратном метре, надо уложить чуть больше чем три метра кабеля. Вполне реальная задача. При разработке схемы, помните, что лучше, чтобы для стяжки высотой 3-4 см расстояние между проводами не превышало 25 см. Иначе пол будет иметь ярко выраженные «полосы» — чередующиеся зоны тепла и холода.

Есть и другой способ. Купить готовый набор кабеля определенной мощности. Ищите подходящую мощность и площадь укладки. Имеете все в комплекте.

Расчет теплого пола с кабельными матами

Суть расчета не изменяется. Также нужны теплопотери и эффективная площадь укладки. Это тот же кабель, но предварительно закрепленный на полимерной сетке. Такой обогревательный элемент проще в укладке. Применяется чаще всего под плитку. Просто раскатывается на подготовленное основание, сверху кладется плитка на специальный клей.

Греющие маты продаются обычно в готовом к укладке виде

С полом такого типа все просто. Он продается кусками определенной мощности на определенную площадь. Всего-то и надо, что найти тот вариант, который вам подходит.

Рассчитаем пленочный теплый пол

Пленочный нагревательный элемент продают комплектами и на метры. Подбираете метраж и мощность так, чтобы он давал требуемое количество тепла. Полотнища пленки должны укладываться вплотную друг к другу. Это необходимо, чтобы избежать «полосатости» температур.

Теплый пол пленочный. Расчет очень прост: подбираем мощность и ширину так, чтобы давали они требуемое количество тепла

Ширина пленочного теплого пола — 30 см, 50 см, 80 см и 100 см. Вполне можно в одном помещении использовать разные по ширине

Важно чтобы нагревательные элементы не перегревались

Теплопотери что это и где их взять

Расчет теплого пола делают по каждому помещению, в котором он будет уложен. Основан он на том, что вы знаете теплопотери дома в целом и в каждом помещении конкретно. Теплопотери — это то количество тепла, которое требуется возместить, чтобы поддерживать определенную/желаемую температуру. Теплопотери зависят от толщины и материала стен, от типа окон/дверей, от того как сделан пол, отапливаемое внизу помещение или нет, какой потолок, чердак, как это все утеплено. В общем, критериев масса. Учитывается все это в теплотехническом расчете.

Количество тепла для поддержания нужной температуры очень зависит от материала наружных стен и утепления

Теплотехнический расчет можно сделать самостоятельно (есть достаточное количество калькуляторов, методик), можно заказать в строительной организации. Для примерных прикидок можно воспользоваться усредненными нормами. Так считают, что для отопления одного квадратного метра в Средней полосе России требуется 100 Вт на квадратный метр площади. Это при условии, что утепление — среднее, высота потолков — 2,2-2,7 м, наружных стен не более чем две.

Примерные теплопотери для разных технологий строительства

Если утепление ниже среднего или потолки выше, регион более северный — эти показатели приводят к увеличению теплопотерь. Соответственно, наоборот, чем менее суровые зимы и лучше утепление, тем меньше требуется тепла. Подкорректировав таким образом норму, можно сделать более-менее точный расчет теплого пола, но всегда лучше взять с запасом — чтобы не мерзнуть.

Схемы монтажа

Перед планировкой следует вычислить количество труб, необходимое для полного отопления помещения. Рекомендуется с этой целью использовать миллиметровую бумагу 1: 50 для нанесения схемы помещения, а также для произведения необходимых вычислений

При построении чертежа важно соблюдать масштаб

Для правильного расчета труб на квадратный метр поверхности нужно заранее спланировать схему укладки:

• «Змейка». Данный тип монтажа подходит для небольших помещений прямоугольной формы. В большинстве случаев установку змейкой используют для водяного пола в качестве альтернативного метода подогрева. Основной недостаток в данном случае состоит в неравномерном распределении тепла. Наивысшие точки температур сосредоточены в местах изгибов трубы, близких к коллектору. При удалении от последнего температура будет понижаться.

• Двойная «змейка» аналогична предыдущему типу. Единственное отличие состоит в укладке не одной, а сразу двух труб, параллельных друг другу.

• Угловая «змейка» предполагает выход труб из углов помещения.

• «Улитка» не имеет теплопотерь ввиду того, что сочетает теплые и холодные трубы, тем самым обеспечивая равномерный подогрев площади. Монтаж производится в холодных помещениях с большой площадью. Шаг при этом составляет до 35 см.

При укладке змейкой соседние трубы располагаются на расстоянии 30 см друг от друга. При приближении к дверям и окнам данное расстояние сокращается до 15 см. Такое положение обеспечивает снижение давления и долгосрочную эксплуатацию.

Что еще потребуется учесть в процессе проектирования теплого пола

В процессе разработки проекта системы теплого пола рекомендуется выполнить схематический рисунок с обозначением укладки труб, основных размеров, расстояний и отступов, расстановки мебели.

Коллекторная группа

На этапе проектирования определяются с типом теплоносителя: в 70% случаев используется вода, так как она является наиболее доступным и дешевым веществом. Единственным недостатком ее является реакция на температурные перепады, в результате которых происходит изменение физических свойств воды.

Пирог пола с трубами в стяжке

В качестве теплоносителя теплого пола часто используют антифриз на основе этиленгликоля или пропилен гликоля со специальными присадками, которые снижают химическую и физическую активность жидкостей. В любом случае тип теплоносителя необходимо учесть именно на стадии проектирования, так как его свойства ложатся в основу гидравлических расчетов.

Антифриз в качестве теплоносителя

Также потребуется учесть следующие нюансы:

На одно помещение укладывается один контур.
Для размещения коллектора выбирают центр дома. Если такой возможности нет, то для регулировки равномерности потока теплоносителя через контуры разной длины применяют расходомеры, которые устанавливают на коллекторе.
Количество контуров, подключаемых к одному коллектору, зависит от их длины

Так, при длине контура 90 м и более к одному коллектору можно подключить не более 9 контуров, а при длине контуров 60 — 80 м – до 11 петель.
При наличии нескольких коллекторов, для каждого устанавливают собственный насос.
При выборе смесительного узла (модуля подмеса) важно учесть длину трубы контура.
Более точным будет расчет, основанный не только на данных о теплопотерям в помещении, но и на информации о притоке тепла от бытового оборудования и аппаратуры, от потолка, если на вышерасположенном этаже также смонтирован теплый пол. Это актуально при расчете для многоэтажного дома, который ведется от верхних этажей к нижним.
Для первого и цокольного этажа толщину утеплителя принимают не меньше 5 см, для выше расположенных этажей – не менее 3 см

Утеплитель на втором этаже применяется для исключения теплопотерь через бетонное основание.
При потерях напора в контуре свыше 15 кПа, а оптимальным значением является 13 кПа, необходимо изменить расход теплоносителя в сторону уменьшения. Можно уложить в помещении несколько меньших контуров.
Минимально допустимым расходом теплоносителя в одной петле является значение 28-30 л/час. Если это значение выше, то петли объединяют. Низкий расход теплоносителя приводит к тому, что он остывает, не пройдя всю длину контура, что говорит о неработоспособности системы. Для фиксации минимального значения расхода теплоносителя в каждой петле используют расходометр (регулирующий вентиль), установленный на коллекторе.

Подключение труб к коллектору

Расчет мощности водяного теплого пола

Для точного расчета тепловой мощности водяного пола необходимо знать коэффициент сопротивления теплопередачи для каждых наружных элементов здания – пола, потолка, стен. Суммарная величина определяется для каждого региона. Так, для Москвы она равна 3,28 м²*К/Вт, для Краснодара 2,44, для Владивостока 3,25. Но вычислить эти значения самостоятельно сложно, альтернатива – воспользоваться калькулятором.

Есть более простой способ расчета мощности отопления, учитывающий только квадратуру. Он подразумевает, что тепловые потери квартиры (дома) не превышают 100 Вт/м² при стандартной высоте потолка 2,70 м. Тогда для обогрева 1 м² потребление энергии будет составлять 100 Вт мощности системы. Для отопления 80 м² площади нужна мощность водяного пола 8 кВт. Но для компенсации нерасчетных тепловых потерь (проветривание, резкое снижение температуры зимой) к этому значению рекомендуется прибавить минимум 15% – 9,2 кВт.

Определяемся с температурой теплоносителя водяного пола

Согласно проектным нормам, расчет тепла теплого пола (на поверхности системы вспомогательного обогрева) должен опираться на следующие значения:

• 290С-310С — жилые помещения (длительное нахождение людей);
• до 350С — нежилые помещения (коридоры);
• 320С-340С — санитарно-гигиенические помещения (туалет, ванная).

Если на поверхности пола выдержана температура в указанных пределах, то в помещениях дома достигаются оптимально-комфортные условия проживания. Пределы можно сдвигать на 2-30С в меньшую сторону. При большем сдвиге смысл выполнять укладку водяной системы обогрева воздушных масс снизу помещения не имеет смысла.

Теперь ответим на вопрос, как рассчитать теплый водяной пол, не используя калькулятор в режиме онлайн. Сверившись с назначением комнаты и определившись с требуемой оптимальной температурой на поверхности системы, нужно оценить качество и физико-технические характеристики будущего напольного покрытия. А именно его устойчивость к температурам. Например, плитка их не боится, а паркет может быстро потерять свои качества. Именно эти особенности и не учитывают калькуляторы для расчета теплого пола на сайтах.

Эксперты подсчитали, что температура теплоносителя должна быть в пределах от 43-550С. Чем прихотливее настил, тем ниже градус, но не ниже 370С.

Как контролировать и регулировать температуру теплоносителя?

Чтобы избежать потерь тепла, рекомендуют устанавливать два термометра:

• на подаче теплоносителя;
• на контуре возврата теплоносителя (обратка).

Неважно, какой применялся калькулятор для расчета теплого водяного пола, главное, создать такой проект, чтобы разница показаний измерительных приборов не выходила за пределы диапазона 5-100С. Эти параметры указывают, что система обогрева работает корректно

Для этого при составлении проекта и определении оптимальной температуры носителя тепла учитывают:

• климатическую зону (чем ниже температура за окном, тем выше градус носителя тепла);
• качество изоляции потолков и стен дома. Окажет влияние на расчет мощности теплого пола водяного — чем качественнее система теплоизоляции, тем менее производительной может быть система;
• мощность и характеристики принудительной вентиляции;
• общая площадь обогреваемого помещения. При выполнении расчета теплого пола по площади учитывают только полезную для укладки труб площадь. Чем больше общая, тем больше и полезная. Этот же параметр участвует и при выборе способа укладки элементов;
• численность дверей, оконных проемов, а также качество стеклопакетов. Все это мостики холода. Чем их больше, тем точнее должен быть расчет мощности теплого водяного пола, поэтому лучше выбрать калькулятор с максимальным числом параметров;
• наличие в доме основной системы отопления или иных приборов для обогрева.

Перечисленные параметры влияют на индивидуальный расчет теплоотдачи теплого пола, а калькулятор в режиме онлайн ее не учитывает. На экспертных таблицах ниже точно просчитаны коэффициенты отдач тепла при разных условиях монтажа пола.

Данные, необходимые для расчетов

Прежде чем рассчитывать проект теплого водяного пола, необходимо уточнить характеристики объекта, на котором будут выполняться работы. Как говорилось выше, в первую очередь следует выбрать вариант отопления – основной или дополнительный (комфортный).

Также большое значение имеет тип помещения, в котором планируется монтировать систему. Например, определенные виды настильного монтажа, такие как реечный и матричный, подойдут только для деревянных или щитовых домов.

Размеры дома — один из основных параметров при расчете теплого водяного пола

При расчете водяного теплого пола учитывают площадь и конфигурацию помещения. Желательно, чтобы можно было воспользоваться поэтажным планом или разрезом с указанными размерами. Если такой документации не имеется, то необходимо произвести точные замеры.

Далее определяем величину теплопотерь. Для этого необходима следующая информация:

• какие материалы использовались при капитальном строительстве (кирпич, дерево, бетонные блоки и т. п.);
• тип остекления: профиль и стеклопакеты;
• уличная температура воздуха в зимний период;
• наличие дополнительного источника обогрева.

Перед тем как рассчитать водяной тёплый пол, определитесь с желаемой для данного помещения температурой.

Рекомендуемая температура для разных видов помещения

Только с учетом всех этих данных можно сделать точный проект; теплый водяной пол в итоге не только будет надежным, но и обеспечит желаемую комфортность для жильцов.

Выбор

Следует сразу сказать, что использование водяных систем в домах с большой этажностью может быть проблематично. Переоборудование отопления в квартире зачастую приводит к тому, что соседи этажом ниже или выше недополучают тепло, в результате чего конфликты и разбирательства с участием коммунальных служб обеспечены, а разрешительные документы на подобное изменение получить практически невозможно. А значит, конструкция водяного пола будет более приемлемой для монтажа в частных домовладениях.

Необходимо учитывать, что от выбора трубы для водяного теплого пола зависит эффективность и качество работы всей отопительной системы. Для начала следует рассмотреть все предлагаемые на строительном рынке виды этих материалов.

Труба из меди

Можно сказать, что медь – идеальный материал для обустройства трубопровода отопительных систем. Медные трубы применяют в большинстве стран Европы, поскольку этот металл – пример отличной теплопроводности и долговечности.

Но при всех идеальных характеристиках, имеются существенные недостатки:

• цена на медные трубы довольно высока;
• для монтажа системы потребуется специальное оборудование и профессиональные навыки.

А это значит, что мероприятия по обустройству медного трубопровода повлекут значительные финансовые затраты.

Труба металлопластиковая

Одни из наиболее популярных видов труб – металлопластиковые, поскольку им свойственна хорошая теплопроводность, устойчивость к механическим повреждениям и образованию налета внутри.

Все эти характеристики обеспечиваются особенностью конструкции: между внешним и наружным слоями полимера имеется алюминиевая прослойка. Да и цена на такой материал весьма демократична.

Труба полипропиленовая

Довольно редко используемый вид материала, поскольку здесь налицо один существенный недостаток: большой радиус изгиба (более 8-ми диаметров). То есть, труба толщиной 20 мм, будет иметь расстояние между отрезками, равное 320 мм, что является недостаточным.

РЕХ-труба

Эти полиэтиленовые трубы очень прочны, им свойственна высокая теплопроводность и износостойкость. Стоимость такого материала вполне демократична, но есть существенный недостаток: при укладке им необходима жесткая фиксация, так как материал очень пластичный.

Список источников

• pol-exp.com
• pol-spec.ru
• pol-hot.ru
• dekoriko.ru
• chudopol.ru
• VTeple.xyz
• centro-pol.ru
• vodapol.ru
• www.calc.ru
• udobnovdome.ru
• trubarik.ru
