Коробки распределительные для открытой установки (распаячные коробки)

Монтаж

При электромонтажных работах в домах бетонной или кирпичной конструкции электрические приборы размещаются в полости стены в специально подготовленных отверстиях в стене. Такие углубления изготавливаются перфоратором, в случаях круглой конструкции распределительного щитка отверстия делают специальной коронкой. В посадочное место коробка крепится к стене с помощью алебастрового раствора, который гарантирует прочное соединение корпуса со стеной.

После определения места установки коробки необходимо заняться подготовкой сети проводов и произвести подключение. Для того чтобы их подвести к коммутационной коробке, нужно подготовить штробы, в которые будут укладываться провода. Если стены допускают возможность разводки в горизонтальном положении, то для этого вполне пригодятся промежутки между стенами и потолком.

После подготовки каналов и подрозетников выполняют разводку проводной системы коммутационной коробки.

Вводный кабель от электрощитка обозначается как «ввод», провод от розеток следует также маркировать, потому что подписанные провода не допустят ошибок при профилактике и ремонте. Чтобы провода эксплуатировались правильно, нужно четко соблюдать сечение, например, для подвода электричества от щитка используется двух или трехжильный кабель с сечением 4 квадратных миллиметра.

Такой кабель гарантирует полноценное использование любого потребителя с большой мощностью. Для системы освещения используется сечение 2,5 квадратных миллиметра, а для розеток — 1,5 квадратных мм.

После ознакомления со всеми нюансами приступают к установке коммутационной коробки. Основной принцип установки коммутационной конструкции обозначается точным соблюдением последовательности соединения проводков. Схема соединения проводов в распределительной коробке включает в себя следующие параметры: фаза подводится к фазе, нуль — к нулю, а заземление — к заземлению.

Укладка проводов происходит при соблюдении всех параметров и требований составленной схемы подключения. Провода укладываются внутрь коробки, желательно — с припуском примерно 10 сантиметров. При подсоединении проводов необходимо зачистить концы от изоляции и зафиксировать их в клеммах.

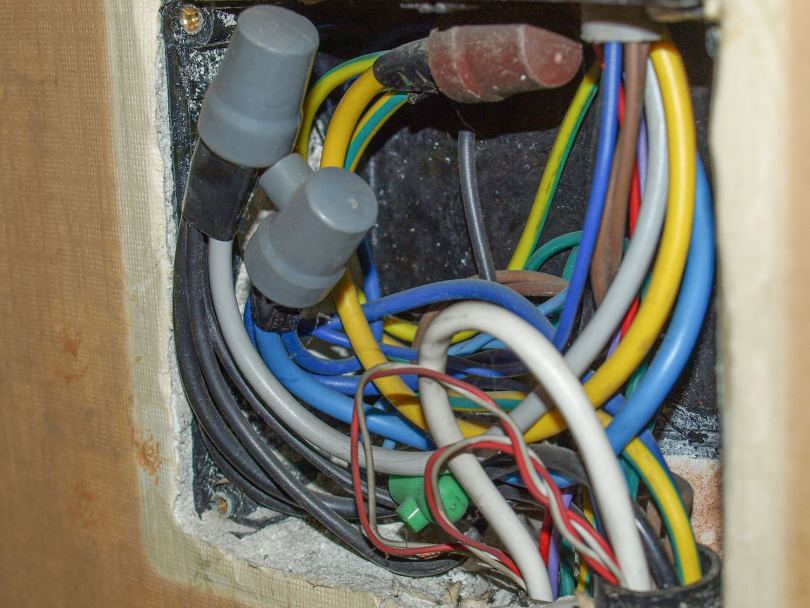

В случае отсутствия крепежей можно просто зафиксировать соединения методом скрутки. Такой метод предполагает скручивание проводов в местах их соприкосновения, этот способ используется часто и считается надежным. После этого места соединений фиксируются изолирующим материалом (изолента или пластиковые колпачки).

Различные модификации коммутационных устройств широко представлены в специализированных магазинах электротехники. В прилагаемых инструкциях указываются основные характеристики и номинальные силы напряжения силы тока.

Виды распределительных коробок

Распределительные коробки по типу крепления делятся на:

накладные, которые устанавливаются снаружи на стену;
внутренние, устанавливаются в подготовленное углубление стены.

Основная задача соединительной коробки – это обеспечение легкого доступа электрику в случае возникновения нарушений системы. Для удобства и сохранения целостности проводов коробка закрывается крышкой. Для совершения каких-либо манипуляций с электропроводкой специалистам достаточно снять крышку и ознакомиться с причинами неполадок.

Распредкоробки изготавливаются из следующих материалов:

Пластик.
Металл.

Металлические корпусы изготавливаются из листовой луженой стали или алюминиевых сплавов. Основное требование к материалам: чтобы они не были подвержены коррозийным изменениям.

Если распределительная коробка необходима для стратегически важных объектов, то необходимо её выбирать со следующими характеристиками:

завинчивающаяся крышка;
водоизоляционные прокладки.

Металлический корпус обладает универсальными свойствами и отлично защищает проводку во время пожара, то есть — во время возгорания металлическая конструкция способна сохранить содержимое коробки на некоторое время, за которое возможно провести обесточивание сети.

Корпус из пластика также обладает положительными свойствами: устойчивость к окислительным процессам и способность изолировать электрический ток.

Распределительные коробки различаются по геометрической форме и бывают:

круглые;
квадратные;
прямоугольные.

В случае, если к коробке подводится небольшое количество проводов, то можно использовать круглую конфигурацию коробки. В случаях большого количества проводов лучше применить прямоугольную распределительную конструкцию.

Размеры распределительных коробок зависят от количества проводов и их сечения.

Планировка

Для начала сделайте блок-схему, в которой станет понятно, какие группы потребителей необходимо создать. После чего производится расчет мощности на каждой ветви.

Существует два метода распределения нагрузки:

Межкомнатная. В каждом помещении организуется вводная (базовая) коробка. От базовых точек прокладываются силовые линии к вводному распределительному щиту. Каждая линия заводится на отдельный автомат. В случае, когда в некоторых помещениях устанавливается мощное электрооборудования (бойлер, кондиционер, электроплита), прокладывается отдельная линия силовых розеток.
Затем происходит расключение базовой распределительной коробки на каждого потребителя в помещении. Для этого могут быть установлены дополнительные распаечные коробки.
Примерная схема базовых коробок выглядит так:
По группам потребителей. Прокладываются отдельные линии на освещение всех комнат, на розеточную сеть малой нагрузки (телевизор, компьютер, настольные лампы), и на силовую розеточную сеть. Эти провода также заводятся на защитные автоматы вводного щитка. И снова, вдоль каждой линии устанавливаются распределительные коробки в точках ответвления на отдельных потребителей.

Далее наступает грязная работа: собственно, установка коробок и прокладка линий кабеля.

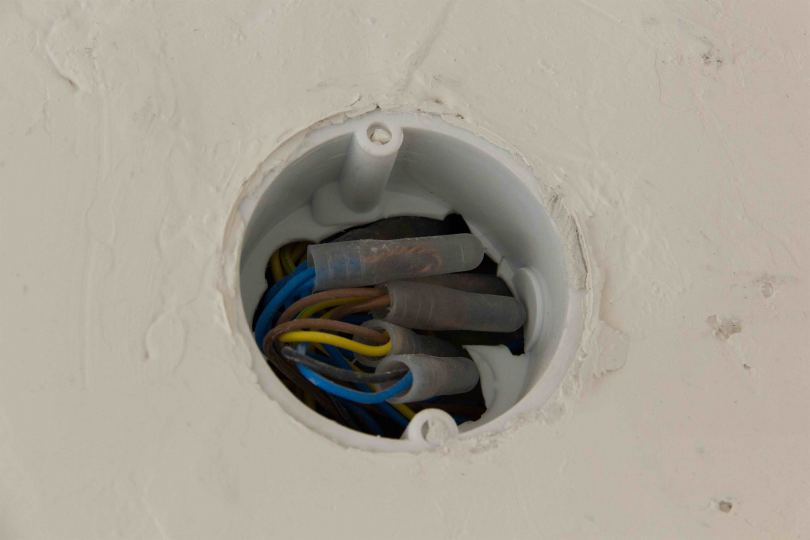

Скрытый монтаж

Между узловыми точками (где устанавливаются коробки), прокладывается проводка. Поскольку монтаж скрытый, для кабеля штробятся стены, коробочки устанавливаются на алебастр. Подготовленные провода выводятся из установленных коробок для расключения. Длина свободных концов должна обеспечивать возможность соединения без натяга, и запас на 2–3 переделки (с отрезанием использованных проводников).

Способ соединения не имеет значения (на иллюстрации пропаянная скрутка), главное — понять сам принцип. Для кабеля, в коробках скрытого монтажа имеются намеченные отверстия. Герметичность в данном случае на требуется, вокруг будет стена и штукатурка. Секрет в том, сто разведенный до сметанообразной консистенции алебастр, при установке коробочки, заполняет все щели, пазы и лишние отверстия.

Получается монолит с диэлектрическими стенками. Глубина посадки рассчитывается с учетом толщины обоев и формы крышки.

Открытый монтаж

Принцип соединения проводки такой-же, а монтаж производится иначе. Сначала устанавливаются узловые коробки, затем к ним подводится наружный кабель. Поскольку защиту от попадания пыли и влаги обеспечивает корпус, кабели заводятся внутрь с помощью уплотнительных хомутов.

При уличном монтаже, используются стягивающие цанговые зажимы.

Провода должны иметь цветовую маркировку: в однофазном исполнении ноль, фаза, и защитное заземление. Не помещает (особенно до соединения концов кабеля) повесить бирки с указанием назначения проводов. После окончательного монтажа достаточно зафиксировать назначение проводов на схеме. Можно наклеить краткие обозначения на внутреннюю сторону крышки, для удобства дальнейшего обслуживания.

Если способы, как расключить распределительную коробку на силовой магистрали понятны: просто соединяем входной и выходные провода по цвету, то подключение выключателя — это совершенно иная схема.

Различные способы подключения выключателя и осветительных приборов

Классическое подключение, с использованием распаечной коробки.В коробку заводится нулевой и фазный провод. Для простоты, защитное заземление оставим за скобками. Нулевой провод напрямую выводится к светильнику. Фаза подается на выключатель, затем проходит транзитом через коробку, и соединяется со вторым входом лампы.С точки зрения монтажа – в распаечную коробку заходит 3 двужильных провода.По такому же принципу, подключаются двух или трехклавишные выключатели. Только транзитных фазных проводов (от клавиш к лампам) через коробочку пройдет больше. Если вы подключаете несколько светильников на один выключатель, нет смысла устанавливать несколько распределительных коробочек. Можно подключить лампы параллельно, начиная от первого светильника. В таком случае, выключатель будет групповым.
Проводка для светильника без распаечных коробок.В этом случае, от ближайшей распределительной коробки, в корпус выключателя заводится силовой кабель. Нулевой провод подключается к светильнику напрямую, а фазный размыкается выключателем. С одной стороны — так экономится одна коробочка. С другой стороны — кабель прокладывается нерационально, и должен заводиться в корпус выключателя снизу или сбоку. В то время, как по стандартной общепринятой схеме, магистральная линия проходит вдоль потолка. А уже от потолочных распаечных коробочек, проводка опускается к розеткам либо выключателям.

Как правильно искать объект?

Итак, чтобы по минимуму навредить ремонту квартиры и то же время быстро найти распределительную коробку, рекомендуем учитывать следующие советы:

В панельных домах типа «хрущевка» устанавливались металлические емкости, которые фиксировали крышку так называемыми «ушами». Эти фиксаторы очень сложно замаскировать и поэтому, как правило, они выпирают из обоев на несколько сантиметров. Если пройтись взглядом по стенам хрущевки, то найти искомое будет совсем несложно. Также место установки объекта могут выдать характерные пятна ржавого оттенка, которые возникают при коррозии металла.
При возведении «брежневок» распределительные коробки устанавливались на стыке стен и потолка. Выглядели они как пустоты, закрытые листом оцинковки. Обнаружить распределительную коробку в стене будет сложно, т.к. поверх оцинкованного листа строители наносили довольно толстый слой шпаклевки. В этом случае рекомендуется использовать самодельный металлоискатель либо специальные приборы для поиска электропроводки в стене. Все что нужно – настроить прибор и вести им по стене от розетки (либо выключателя). Ориентируясь на характерный звук либо световую индикацию можно быстро отследить изделие.
Хозяевам «сталинок» отыскать данную электрическую точку удастся по глухому звуку. Все что нужно, простучать стену на высоте 2,5-3 метра над розеткой либо выключателем (обычно погрешность вправо/влево не превышает 40 см).
Найти распределительную коробку в квартире можно опираясь на стандартные требования к электромонтажным работам: изделие устанавливается на высоте 15 см от потолка строго над розетками либо выключателями.
В более современных постройках применяются пластиковые емкости, которые также немного выпирают со стены. Чаще всего хозяева квартир смиряются с небольшим нарушением интерьера и заклеивают выпирающую крышку обоями. В этом случае поиск не составит труда.
Если нужно найти распределительную коробку под гипсокартоном, придется использовать профессиональный прибор, т.к. самодельный металлоискатель будет реагировать на профильный каркас, к которому прикреплены листы.
Если Вы уверены, в том, что емкость закрыта крышкой из металла, можно попробовать обнаружить ее с помощью обычного магнита либо компаса.
Бетонную стену панельного дома можно проверить обычной индикаторной отверткой, если вести ее от розетки строго вверх. Яркость лампочки поможет Вам отыскать примерное местонахождение узла. Если поиск распределительной коробки будет производиться от выключателя, задействуйте его для увеличения сигнала. Если решили отыскивать точку от розетки, подключите к ней какой-нибудь электроприбор.

Вот и все методы для того, чтобы быстро и в то же время правильно найти распределительную коробку в стене. Надеемся, что наши советы помогли Вам в данном мероприятии!

Также советуем просмотреть наглядные видео инструкции:

Использование детектора Meet MS-158M

Простукивание стены отверткой

Назначение разветвительных коробов

Электрическая проводка должна разделяться на отдельные группы в зависимости от потребителя электроэнергии. В этих целях используются специальные электротехнические изделия, выполняющие важные функции:

повышение уровня пожарной безопасности;
эстетичность.

Под корпусом коробки прячут кабели, что обеспечивает надежную защиту от механических повреждений и существенно продлевает срок службы проводки в целом. Если рассматривать принцип монтажа, то приборы делятся на встраиваемые и наружные, подходящие для открытой проводки. Первые размещают внутри заранее подготовленных ниш, вторые крепят к поверхности любой стены. Также существует специальная уличная коробка.

Основная функция распределительной коробки

При помощи данного электротехнического изделия можно существенно снизить расходы на организацию электропроводки. Без этого элемента пришлось бы соединять каждый электроприбор с отдельным кабелем, что привело бы к приумножению количества каналов, требуемых для укладки, и испортило внешний вид.

Грамотное распределение кабеля внутри коробки повысит безопасность жилых и нежилых комнат. Это обусловлено изоляцией соединительных точек с горючими материалами, содержащимися в стене. Конструкция оборудования продумана до мельчайших деталей, поэтому гарантирует легкость проведения ремонтных работ.

Но основная функция коробки связана с равномерным распределением электрической энергии между всеми потребителями, установленными в помещении. Кроме того, структура изделия учитывает потенциальное расширение за счет добавления новых ветвей электрической цепи.

Почему называется по-разному

Данное электротехническое оборудование называют по-разному, начиная от распределительной и заканчивая ответвительной или распаячной коробкой. Принцип действия всегда идентичен: коробка представляет собой головной центр, в который поступает электрическая энергия от источника, после чего распределяется по разным ветвям, подавая напряжение на розетки, переключатели и осветительные приборы. Именно поэтому она и получила свое название – «распределительная». Альтернативное название «ответвительная» появилось из-за того, что в коробку входит один провод, а выходят – несколько кабелей.

Распаечные изделия называются так из-за используемого способа коммутации проводов внутри корпуса: после скрутки они обязательно паялись. Несмотря на огромное разнообразие современных способов коммутации кабелей в коробках (клеммные колодки, гильзы, зажимы, сварка), их до сих пор называют распаечными.

Другим синонимом прибора стало слово «расключительная». Услышать его можно исключительно в среде людей, занятых в сфере электромонтажа. На деле слово образовано от двух других терминов – распределение и подключение: сначала провода распределяются по ветвям, а затем выполняется их подключение. Следуя данному принципу, легко догадаться, откуда появилось другое наименование коробки – «соединительная».

Таким образом, отправляясь в магазин за распределительной коробкой, не нужно удивляться, если на прилавке будет стоять нужное вам изделие, но под другим названием

Также обратите внимание на габариты прибора, в соответствии с которыми придется создавать углубление в стене. Например, прямоугольные коробки для квартиры обычно производятся стандартного размера – 100х100х50 мм

Можно ли обойтись без монтажных распределительных коробок

Теоретически такой вариант возможен и допустим, но чтобы убедиться в том, что реализовать его практически невозможно, достаточно представить простую картину: на входе в квартиру установлен вводный электрический щиток, коробки в комнатах не используются, поэтому приходится тянуть отдельные кабели до каждого выключателя, розетки и осветительного прибора. Это приведет к существенным затратам на покупку кабеля, расширению и углублению штроб (либо установке более широких кабель-каналов, что нарушит эстетичность). Вывод: установка распределительной коробки – экономически целесообразное и рациональное решение.

Многие люди ошибочно полагают, что дополнительный соединительный узел, появляющийся внутри распределительной коробки (на линии от вводного щита от конкретной розетки), приведет к ухудшению безопасности, в то время как цельный кабель намного лучше. На деле, если все выполнено грамотно и правильно, то выбранный метод коммутации не будет представлять угрозы. Наконец, подобное изделие облегчает поиск неисправностей на линии, поэтому вам не придется долбить всю стену, чтобы найти поврежденный участок электрической цепи.

Почему называется по-разному?

Коробка соединительная электрическая получила сразу несколько названий – распределительная, распаячная, ответвительная, расключительная.

Она как электрораспределительный пункт, в который поступает напряжение от источника питания, а далее расходится по нескольким электрическим ветвям – к розеткам, выключателям, осветительным приборам. За то, что в коробке напряжение распределяется по разным направлениям, она и получила название распределительной. Так как от коробки отходит несколько электрических ветвей, появился синоним – ответвительная.

Ещё одно название произошло от способа, с помощью которого внутри коробки соединяются провода. Долгое время наиболее надёжным методом считали пайку. В месте соединений провода скручивались, а потом паялись, за счёт чего электрики стали называть коробки распаячными.

Интересным образом возник ещё один синоним – коробка расключительная. Слово «расключение» можно услышать только среди профессиональных электриков, и придумали его, как бы соединив воедино два понятия – распределение и подключение. То есть распределили в коробке, какой провод и куда должен идти, а потом подключили их согласно схеме.

Сейчас уже появилось столько современных вариантов соединения – всевозможные клеммники, сварка, соединительные изолирующие зажимы, гильзовая опрессовка, клеммные колодки, самозажимные клеммы. Тем не менее, коробки по-прежнему часто называют распаечными.

Всё это мы объяснили вам для того, что когда пойдёте выбирать материалы в магазинах электротоваров, и в разных местах увидите различные названия, знайте, все они обозначают одну и ту же распределительную коробку.

Виды

Коробки для соединения электрических проводов бывают разных видов и классифицируются по многим параметрам.

По способу установки

В первую очередь они разделяются в зависимости от способа установки:

Распределительная коробка для открытой электропроводки (по-другому её называют «наружной установки»), монтируется на стенных поверхностях. Чтобы её устанавливать не требуется никакой предварительной подготовки основания. Она крепится непосредственно к поверхности стены при помощи различных крепёжных элементов.
Распределительная коробка для скрытой проводки (она называется «внутренней установки»), монтируется в специальное углубление в стене, которое высверливается при монтажных работах. Эти распредкоробки ещё в свою очередь различаются в зависимости от материала стены, в которую они будут монтироваться. Если в бетонную или кирпичную стену, то необходимо специальной коронкой сделать углубление под размеры коробки. В гипсокартоне или других листовых материалах просто вырезается соответствующее отверстие.

По материалу

Различаются коробки в зависимости от материала, из которого их изготавливают. Прежде всего, это должны быть такие материалы, которые бы на весь срок эксплуатации обеспечили соединённым проводам максимальную защиту. В связи с этим коробки для электропроводки изготавливают из пластика и металлов высокого качества, на которые ещё наносят защитный слой антикоррозийной краски или грунтовки.

Для изготовления металлических коробок используют листовую лужёную сталь либо алюминиевые сплавы, которые не подвергаются коррозии. Если произойдёт пожар, металлический корпус на какое-то время послужит защитой для содержимого коробки, за это время хотя бы можно будет обесточить электрическую сеть. Металлические коробки применяют чаще всего в зданиях общего назначения (гаражи, подсобные помещения, сараи).

С не меньшей эффективностью будет защищать электрические соединения и пластиковая распределительная коробка. Для их изготовления применяют полиамид, полипропилен либо литой фторопласт, эти материалы не подвержены разложению активными веществами. Такие пластиковые коробки служат отличной изоляцией от поражения электрическим током. Помимо хороших изоляционных свойств, они обладают ещё достаточной механической прочностью. Распаячная коробка из пластика устойчива к агрессивным химическим жидкостям и может находиться во влажной среде гораздо дольше, чем металлическая. Если возникнет опасность открытого огня, то пластик не горит, а плавится, в этом он, конечно, уступает металлу.

По другим параметрам

Распределительные коробки различаются по своим размерам и здесь главную роль играют следующие критерии:

их назначение;
количество вводов;
класс защиты.

Минимально в коробке может быть два ввода, то есть в ней будут соединены два провода. Максимальное количество вводов в одну распределительную коробку – 16. Соответственно, чем больше вводов, тем крупнее коробка по размерам и в глубину.

Различаются коробки по форме, могут быть круглыми, квадратными и прямоугольными. Для наружной установки вообще нет разницы, какой формы вы будете использовать коробку. А вот для внутренней установки лучше всё-таки брать круглую, потому что если у вас бетонная стена, то сделать в ней отверстие гораздо проще, чем долбить квадратную нишу.

Из всех вышеперечисленных критериев складывается цена распределительной коробки. Ещё на цену влияет степень защиты этого элемента:

IP 20, IP 30 – для эксплуатации только в сухих помещениях, от влажности защиты не имеется;
IP 44 – для эксплуатации на улице и в помещениях с повышенным уровнем влажности, при установке на улице надо выбирать место под козырьком или навесом, а также избегать прямого воздействия пыли и водяной струи;
IP 55 – для эксплуатации в местах, подверженных атмосферным осадкам, то есть коробки с такой степенью защиты можно устанавливать на улице в любых условиях, они полностью защищены от попадания пыли и водяной струи;
IP 67 – для эксплуатации на улице при любых атмосферных осадках, а также на земле и в грунте;
IP 68 – коробки с такой степенью защиты можно эксплуатировать с погружением в воду, как правило, глубину погружения дополнительно указывают для каждого изделия на упаковке либо корпусе.

Для бытовой электрической сети чаще всего применяются коробки со степенью защиты IP 55.

Выбор для домашней электропроводки

Бытовые распределительные коробки необходимо выбирать, исходя из типа проводки:

если она скрытая, то потребуются встраиваемые модели;
для наружной проводки – накладные ответвительные коробки (то есть устанавливаемые на стене).

Не следует также увлекаться высоким классом защиты, вряд ли в быту будет необходима взрывозащищенная или полностью герметичная распределительная (распаячная) коробка. Последняя, правда, может пригодиться, если прокладывается уличная электросеть, например, для освещения территории возле дома.

Если вы хотите купить ответвительную коробку для электрической сети, помните, чем выше у нее класс защиты, тем более высокая цена.

Многие модели оснащены специальными клеммами, что существенно упрощает монтаж проводов, такая опция есть у многих изделий известных заграничных брендов: Арт, Abox, Hensel, Legrand, Ral, ИЭК (IEK),Tyco и т.д. Существуют коробки, у которых есть предохранитель, позволяющий отключить электропитание при коротком замыкании.

Распределительная коробка с клеммами

Заметим, что наличие зажимов и клемм незначительно отражается на стоимости изделий.

Какая будет коробка, пластмассовая или стальная, не имеет принципиального значения при установке ее в квартире, но у первой стоимость ниже.

Выбирая ответвительные коробки для скрытой проводки, следует учитывать материал, из которого сделана стена, поскольку у них отличается способ крепления. В кирпичную или бетонную стену стакан коробки сажается на раствор, в то время как для гипсокартонных стен предусмотрен специальный крепеж.

Распределительные коробки для скрытой проводки под бетонную и кирпичную стенуКоробка под гипсокартон

Не в последнюю очередь обращайте внимание, кто производитель изделия, естественно, что коробки известных брендов более надежны

Правила монтажа

Перед тем, как установить распределительную коробку, ознакомьтесь с требованиями, прописанными в главном нормативном документе электриков ПУЭ, а также с полезными советами по монтажу распределительных коробок:

Устанавливать коробку следует на расстоянии 10-30 см ниже уровня потолка.
К распределительной коробке всегда должен быть доступ. Бывают случаи, когда она была установлена на нужном расстоянии от потолка, но потом в ходе нового ремонта и монтажа натяжных либо подвесных потолков, коробка оказалась вне доступа (то есть уровень потолка опустился). Есть вариант, оставить небольшой люк в новом потолке для свободного доступа к коробке. Но, скорее всего, это будет иметь не вполне приглядный и эстетичный вид. Лучше всего заранее перед тем, как делать новые потолки, перенести её в доступное место.
При скрытом варианте электропроводки в стене проделывается углубление под каждую распределительную коробку по её размерам и форме (круглое или квадратное). Глубину ниши делают такую, чтобы коробка потом не торчала из стены, а крышка в закрытом виде получалась заподлицо со стенной поверхностью.
Наружные модели коробок монтируют уже на подготовленных оформленных стенах.
Если в помещении сделан качественный ремонт, то не хотелось бы портить его вид неприглядной крышкой, закрывающей распределительную коробку. В таком случае либо оформите крышку под ваш дизайн интерьера (наклейте обои либо покрасьте в тон), или заранее выбирайте коробку с декоративной крышкой.
В случае если вы заклеили коробку обоями, обязательно запомните место её расположения, чтобы при необходимости отрезать на том месте обои и получить доступ к местам соединений проводов. Лучше всего вести домашний журнал электрика, в котором будут нарисованы все точки коробок и пути следования проводов в штробах. Это очень удобно ещё и в том случае, если понадобится просверлить стену для картины или фоторамки. Зная схематический план проводки, вы точно не наткнётесь на неё электродрелью.
В распределительную коробку нужно заглядывать не только когда из неё уже дым повалит. Периодически необходимо проводить ревизию соединений на предмет их нагрева, а также подтягивать контакты.

Структура и компоненты

Сама коробка распределения проводов состоит из пластикового корпуса с отверстиями, которые предназначены для проводки проводов и пластиковая крышка. Во внутренней части коробки иногда допускается и наличие клемм и специальных зажимов. Практически в большинстве случаев в коробках все провода соединяются скруткой и изолируются обычной изо лентой.

Следует так же отметить одну не маловажную деталь, которую необходимо учитывать при разветвлении проводов, недопустимость скручивания вместе провода из меди и алюминия. Для этой цели рекомендуется использовать специальные клеммные зажимы.

Необходимость конструкции

Бытует мнение, что при установке электропроводки можно обойтись без клеммной конструкции. Теоретически это возможно. Однако на практике отсутствие распределительной коробки только усложняет процесс монтажа электропроводки. В этом случае каждый источник потребления электроэнергии необходимо лично присоединять к распределительному щитку с помощью отдельного провода. Индивидуальное соединение требует больших финансовых расходов, поэтому благоразумней использовать клеммную коробку. Распределительная конструкция обладает некоторыми привлекательными достоинствами:

Возможность периодического осмотра электрической системы. Большинство проблем с электрическими проводами связано с нарушениями в их соединении. Для устранения подобных трудностей следует иметь открытый доступ к целой системе.
Пожарная безопасность. Распределительные конструкции повышают уровень пожарной безопасности. Самыми уязвимыми в этой ситуации являются места соединения проводов. Отсутствие плотного контакта вызывает большое сопротивление, из-за чего соединительные участки чрезмерно нагреваются. Такие изменения вызывают пожар.
Использование распределительной системы помогает экономить.
С клеммной конструкцией провода выглядят эстетично и не занимают много места.
Система электроснабжения легко поддаётся ремонту. В распределительной коробке доступны все соединения и провода, поэтому при необходимости легко найти повреждённый участок и заменить пострадавшие элементы действующей электросистемы.

Виды распред коробок

По материалу корпуса коробки делятся на:

Металлические — для установки в помещения, построенные из горючих материалов (дерево, пластик), либо на стены, утепленные горючим материалом. Могут иметь внутри слой диэлектрика, для снижения вероятности несанкционированного замыкания контактов.
Пластиковые — наиболее распространенные, по причине низкой стоимости при изготовлении. Выполняются либо из негорючего материала, для эксплуатации в условиях высокой пожарной опасности, либо из материалов, не поддерживающих горение. То есть, распаечная коробка в любом исполнении не должна стать источником пожара, даже если внутри произойдет возгорание проводки.

По условиям монтажа:

Для внутренней установки. Предназначены для встраивания в стены, облицовку. Состоят из корпуса, который должен прочно удерживаться в несущей конструкции, и плоской крышки. В свою очередь крышка должна быть съемной, для доступа к контактной группе или скруткам. В таких коробках толщина корпуса может быть тоньше, ведь он не несет конструкционной нагрузки.
Как правило, встраиваемые коробки изготавливаются круглой формы. При монтаже в монолитную стену, просверлить установочное отверстие с помощью коронки гораздо проще. Для монтажа в гипсокартон, можно использовать прямоугольные (квадратные) корпуса. В ГКЛ несложно вырезать такое отверстие.
С точки зрения соединения проводов, удобнее работать с квадратным (прямоугольным) корпусом.
Для наружной установки (негерметичные) — условия использования — в помещениях или закрытых шкафах. Корпус является и защитой от внешней среды, и силовым элементом конструкции. Поэтому он должен быть толще и прочнее.
Для предотвращения попадания внутрь посторонних предметов, наружные коробки оснащаются уплотнительными хомутами для проводов.
Для уличного монтажа (герметичные). Монтаж распределительной коробки на открытом воздухе предполагает прямое воздействие воды, обмерзание, туман. Поскольку вода является проводником, внутри корпуса должно быть сухо. Поэтому герметичные коробки имеют резиновый уплотнитель по контуру прилегания крышки, и обжимные (цанговые) хомуты для заведения проводов.
Разумеется, дополнительное оснащение изделий (защита от влаги, и прочее) увеличивает стоимость. Поэтому, выбирая комплектацию, обычно исходят из принципа разумной достаточности.

Распаечные коробки могут быть оснащены готовым комплектом соединителей для проводов. Или вы покупаете пустой корпус, а фурнитура подбирается отдельно.

Способы соединения проводов

В клеммной коробке проводники допустимо соединять разными способами. У каждого метода соединения есть свои особенности, достоинства и недостатки.

Пайка — это метод, при котором скрутка проводов осуществляется с помощью паяльника. Если в доме имеется такой инструмент, можно воспользоваться этим способом соединения проводов. Скрутка начинается с нанесения паяльного флюса. Паяльник необходимо опустить в канифоль, а затем несколько раз провести по месту, защищённому от изоляции. На паяльнике должен появиться рыжий налёт. Затем провода соединяют между собой путём ручного скручивания. В момент соединения допустимо использование плоскогубцев или пассатижей.

Болтовое соединение — эффективный и экономичный метод для скрутки электропроводов. При себе нужно иметь гайку, три шайбы и короткий болт с небольшим сечением. Понадобится изолента. Соединение проводов включает в себя несколько важных этапов:

Шайба помещается на болт.
Сверху накручивают защищённый провод.
Надевается вторая шайба, затем накручивается следующий провод.
После третьей шайбы конструкция плотно затягивается гайкой.

Опрессование — один из популярных методов скрутки проводов. Для соединения понадобятся специальные трубчатые гильзы и клещи. Размер выбранной гильзы не должен превышать величину пучка проводов. Процесс опрессования заключается в следующем:

Первым делом с провода удаляется изоляция.
Несколько проводов скручивают в один пучок.
Пресс-клещами обжимают гильзу с проводами. Количество обжатий зависит от качества используемого инструмента.
Готовое соединение (место стыка) полностью изолируют. Пригодится обычная синяя изолента.

Надёжная изоляция — одно из главных достоинств опрессования. У этого способа соединения имеются свои недостатки. Так, монтаж электропроводки занимает много времени. В момент опрессовки гильза слишком деформируется, поэтому её невозможно использовать повторно. Кроме того, для обжатия гильзы требуются дополнительные специальные инструменты.

Клеммные колодки представляют собой конструкцию с пластиковым корпусом. Она используется для установки выключателей и светильников. Устройство небольших размеров легко помещается в распределительную коробку. Внутри конструкции присутствует система крепления проводов. В специальные ячейки устанавливаются проводники (2—4 штуки) и соединяются. Проводники должны быть очищены от изоляции. С помощью винта и отвёртки завершают процесс монтирования электрической системы.
