Чем конструкция дорогих розеток отличается от дешевых

Важно знать до начала работ

Условия безопасности

Все работы по установке розеток и выключателей, прокладки электро коммуникации важно делать только после полного отключения тока в сети. Отключите автомат или пробки

И не подключайте, пока монтажные работы не будет завершены.

Возьмите индикатор и убедитесь, что розетка или проводка, с которой собираетесь работать, обесточены. Профессионалы предлагают пользоваться сразу двумя индикаторами. Это позволит гарантированно избежать нежелательных последствий.

Моменты, которые стоит учитывать

Следует наблюдать за состоянием изоляции проводов, и не использовать в работе повреждённые экземпляры.
Строго запрещено перекусывать кусачками провода под напряжением.
В местах, где ранее уже была проложена проводка нельзя заниматься долблением стен, их сверлением или резкой.

Любое касание отверткой с проводами ноля и фазы неизбежно провоцирует замыкание в сети.

Стандарты установки розеток:

не ниже 20 см от пола;
на каждые в 6–10 кв. м. комнат жилья делается одна розетка.

Правила монтажа розеток и выключателей

Чтобы устанавливаемая система служила долго важно верно выбрать подключаемые провода и кабели, и уложить их как надо

Для этого стоит принимать во внимание:

Мощность всех будущих энергопотребляющих приборов в квартире или доме. Показатели всех устройств просто складываются вместе. Необходимо знать и какова предельная мощность выделенная сетью.
Выбор типа провода или кабеля зависит от метода их укладки: открытого или внутреннего. Необходимо определиться, какая прокладка подходит конкретному месту электромонтажа.
При прокладке проводки не стоит укладывать провода, переплетая пучками.

Типы современных электросетей

Прежде чем начать обзор, необходимо чётко понимать, что розетка – это всего лишь конечная точка достаточно сложного механизма “транспортировки” энергии от электростанции к промышленному или бытовому электрическому прибору.

С иной стороны, выключатель – это простой ключ разрыва электрической цепи. Объединяет их то, что оба этих устройства взаимодействуют с одним и тем же типом электрической сети.

Классификация по уровню напряжения

Дабы не вдаваться в “дебри” электротехники, нужно отметить, что зачастую в странах Восточной Европы обычные приборы могут потреблять электроэнергию на самых разных уровнях напряжения:

220В, 50Гц;
380В, 50Гц;
120В, 60Гц.

Первая категория электросети “выдаёт” в розетках квартир напряжения в 220 В (одна фаза).

Этого достаточно для работы современных бытовых приборов отечественного и зарубежного производства: от чайников и плоек до холодильников и стиральных машин.

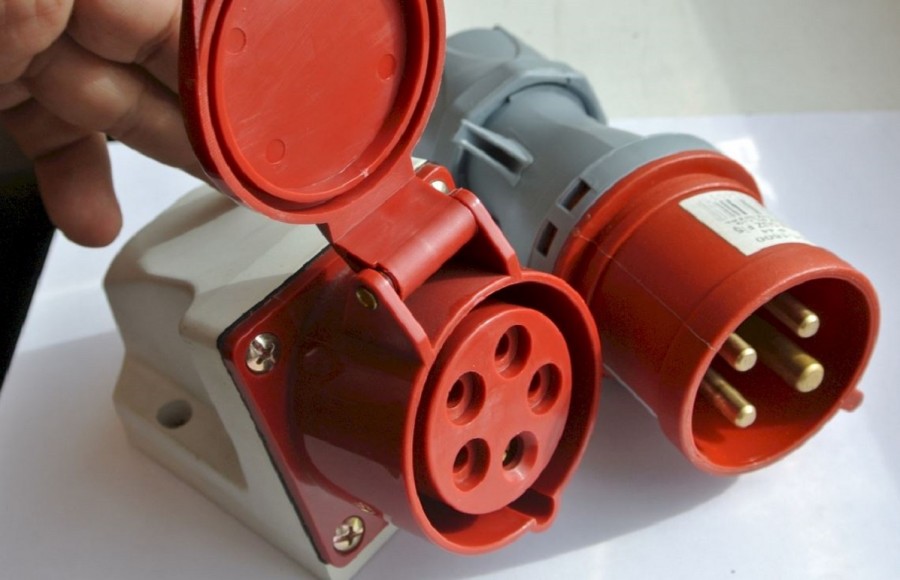

Вторая категория электросети обеспечивает напряжения на уровне 380 В (три фазы) для промышленных и сельскохозяйственных приборов: от дробилок и компрессоров до заводских станков и электроречей.

С третьей категорией электросети немного сложнее: у нас её нет, но электрические приборы есть. Например, после заказа с “amazon.com” или иного зарубежного интернет-ресурса по почте приходит триммер (“крутая” машинка для стрижки).

Сеть электропитания являет собой однофазный переменный ток напряжением 220В с частотой 50Гц. Передаётся обычному потребителю от распределительного щита по двум проводам «фаза» и «ноль»

Пользователь понимает, что нельзя триммер, который рассчитан на сеть в 110 В и штепсельный разъём типа А, зарядить с помощью наших 220 В и розеткой типа F. Дорогое сердцу и кошельку устройство мгновенно выйдет из строя.

Сеть электропитания являет собой трехфазный переменный ток напряжением 380 с частотой 50Гц. Передаётся конечному потребителю по 4 проводам АВС-фазы и «ноль»

Поэтому большинство предпочитает переходники, но есть вариант установки розетки под вышеуказанный тип штепселя с предварительным понижением напряжением на электрическом щитке. Для этого можно использовать особую розетку под разъём типа А.

В мире существует более 10 различных штепсельных вилок и розеток. В пределах Восточной Европы применяют обычно типы штепселя С, Е и F

Виды проводов и допустимые нагрузки

Ещё один немаловажный момент, на который необходимо обратить внимание при выборе электрических выключателей и розеток – качество электропроводки. Провода бывают разные: дешёвые и качественные

Вырезая из железобетонной стены алюминиевый двухжильный провод, каждый электрик и пожарник вспоминает того человека, который предложил делать электропроводку в хрущевках и панельках из алюминиевых кабелей.

Силовой кабель электропроводки должен быть безопасным, качественным, негорючим и, как минимум, медным. Необходимо смотреть в сторону таких аббревиатур, как ПРТО, ВВГнг и NYM.

Медная проводка хоть и будет дороже, но намного надежнее нежели алюминиевая. Медь не имеет эффекта «воздушного» окисления, в отличии от алюминия

Кроме того, следует разобраться с типом и мощностью подключаемой нагрузки к розетке. Вспоминаем школьную физику: под нагрузкой электрической сети подразумевают каждый прибор и устройство, которое подключено к этой сети.

Различают два основных класса нагрузок:

реактивные;
активные.

Активные нагрузки. Таковыми считаются электрические приборы, которые потребляют энергию и трансформируют её в тепловую: лампочки, плитки, конвекторы, утюги и т.д.

Реактивные нагрузки. В эту группу относят любое электрическое устройство, которое оснащено, например, электродвигателем или иным механизмом превращения электроэнергии в механику движения.

Такие приборы имеют высокий ток включения, который способен вызвать тепловые процессы в проводке, самой розетке и на их соединениях. Это может повлиять на процесс возгорания изоляции на самых разных участках цепи: непосредственно в проводе, на их соединении или в месте подключении прибора к сети.

При расчёте полной потребляемой мощности сети, нужно учитывать активную мощность (измеряется в Ваттах) и реактивную (вычисляется в Вольт*Амперах)

Розетки и включатели должны быть подобраны таким образом, что бы обеспечить безопасность в квартире, офисе и доме даже при подключении практически всех электрических приборов, которые есть в наличии. Поэтому нужно обязательно подбирать исключительно качественные изделия с максимальным сроком эксплуатации.

Конструкция электрических розеток

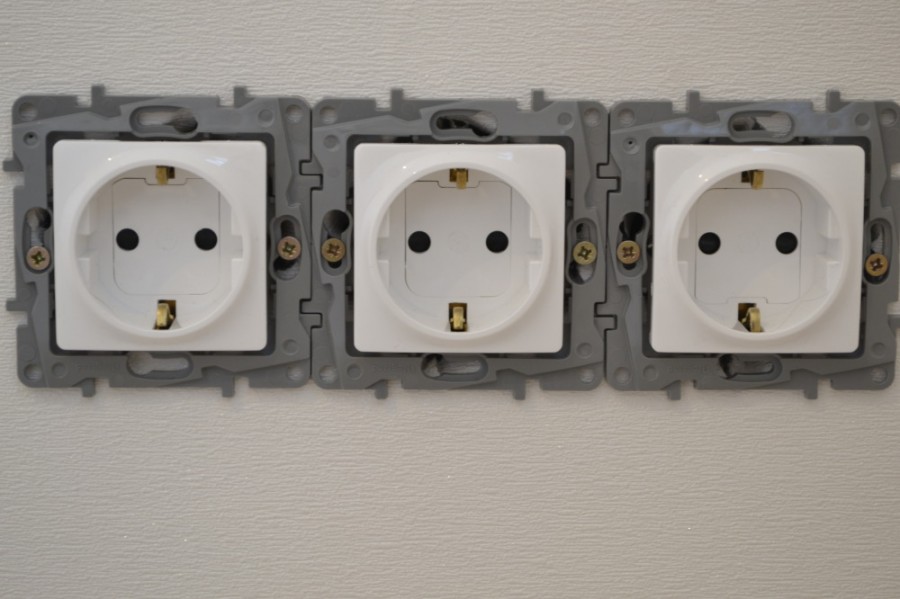

Почти все современные модели этих устройств изготовлены по модульному принципу. Это значит, что рабочая часть у них одинакова, а декоративные накладки могут быть без усилий заменены на те, которые более соответствуют вкусам пользователей. Кроме того, модульные розетки могут использоваться для компактного размещения разъемов, которые применяются для подключения различных устройств: бытовых электроприборов, телевизионной антенны, стационарного телефона и т. д.

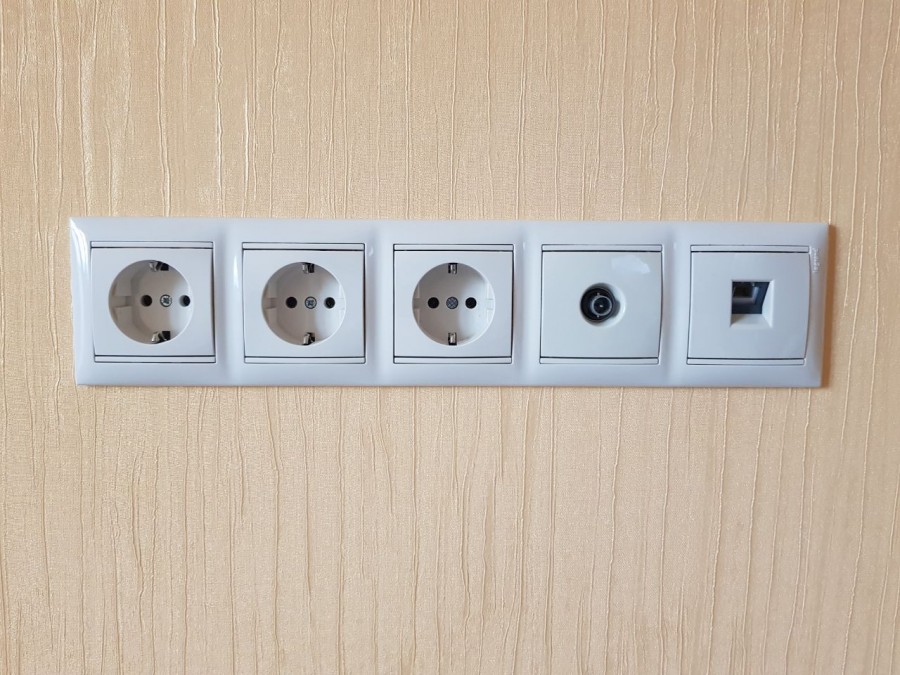

Виды розеток, блок розеток

Главными элементами любого штепсельного соединения являются электрические контакты, от материала и качества их изготовления зависит надежность и длительность эксплуатации устройства. В любой розетке присутствуют два вида контактов: гнезда, в которые вставляются штыри электрической вилки, а также контакты с зажимами винтового или клавишного типа, предназначенные для подсоединения проводов бытовой электросети.

Для изготовления декоративных внешних деталей применяют специальные пластмассы, которые отличаются высокими электроизоляционными свойствами, негорючестью и эстетической привлекательностью.

Материалом корпуса рабочей части служит высокопрочный пластик. Отечественные производители до сих пор выпускают розетки с керамической рабочей частью, что давно не делается в странах Западной Европы. Фарфор является очень хрупким материалом, поэтому стоит несколько раз подумать, прежде чем покупать такое устройство для своей квартиры.

Для обеспечения максимально качественного электрического соединения приемные гнезда оборудованы подпружиненными контактами, диаметр которых меньше, чем диаметр каждого из штырей вилки. Этим обеспечивается плотное их соединение и надежный электрический контакт.

Разновидности DIN-реек

DIN-рейка — специальный профиль из металла (сталь, AL, Cu), который применяется в качестве общепринятого крепежного приспособления для монтажа и демонтажа (при необходимости) штепсельных розеток, электрических счетчиков, дифференцированных автоматов, автоматических выключателей и других электротехнических приспособлений.

Рейка получила название DIN в честь немецкого института стандартизации, где была разработана. Данный стандарт обобщенный — базовый документ, к которому ссылаются при изготовлении электротехнических приборов практически во всех странах мира.

DIN-рейки унифицированы по размерам, имеют отверстия или насечки для крепления изделия или разделения его для получения определенной длины.

Рейки классифицируются на следующие разновидности:

Тип рейки Ω. Это часто применяемая крепежная конструкция, в боковом разрезе напоминающая букву Ω. Многие модульные устройства, включая щитовые розетки, крепятся на рейку марки ТН 35, где 35 мм — ширина реечной полосы. Для крепления клемм применяют подобные рейки уменьшенных габаритных размеров.
Тип рейки С. Изделия этой категории имеют С-образную форму. Нашли широкое применение для крепления электроустановочных изделий, предназначенных для соединения проводов (клеммных колодок).
Тип рейки G. Профиль такого изделия внешне напоминает букву G. Основная область применения — крепление аппаратных зажимов.

Основные критерии

На первый взгляд все очень просто, но многие электрики-новички допускают ошибки при выборе выключателей и розеток, в результате чего через короткий промежуток времени они могут дать о себе знать.

Рассмотрим основные критерии выбора:

Обращайте внимание на материал изготовления продукта. Мягкий дешевый пластик быстро царапается и ломается даже при первой установке

Обязательно выбирайте продукцию из прочного пластика.
На корпусе должна быть указана маркировка и завод изготовитель. Если никаких пометок нет, скорее всего, товар является китайской подделкой, которую нужно обходить стороной.
Помимо лицевой части корпуса продукта желательно бы краем глаза посмотреть на внутреннюю конструкцию. Конечно, в большинстве случае продавец не разрешит вскрыть новое изделие, но если такую возможность Вам предоставят, тщательно просмотрите все зажимы, винтики и пластины. Они не должны иметь брака, различных неровностей и подозрительных зазоров. У розеток качество сборки можно также определить по заземляющим контактам (медные усики в месте подключения вилки). Если контакты изготовлены из тонкого металла, вероятнее всего изделие не слишком хорошего качества. Заземляющие контакты должны быть в меру упругими и аккуратными.
Некоторые опытные электрики рекомендуют осуществлять выбор розеток и выключателей по ее весу и запаху. Хороший продукт не будет вонять дешевым пластиком, и в то же время будет иметь небольшой вес. Легкость признак того, что электрофурнитура имеет тонкие стенки, которые способны выдержать меньшие нагрузки (как токовые, так и механические), в результате чего может произойти короткое замыкание.
Еще один критерий выбора, связанный с конструктивными особенностями – количество составляющих частей и способ их крепления. Чем больше различных фиксаторов и запчастей, тем выше качество покупки. Как правило, дешевый продукт является практически монолитным.
При выборе розеток обращайте внимание на отверстия для входа вилки – они должны совпадать с фиксирующими пружинками. Если отверстия не совпадают, значит, качество сборки не самое лучшее и лучше выбрать другую модель!
Если на упаковке (либо внутри) есть инструкция по монтажу и сборке/разборке, это дополнительный плюс, свидетельствующий о том, что завод-изготовитель беспокоиться о клиентах. Опять-таки, большинство подделок продаются в прозрачных полиэтиленовых упаковках.
Выбор розеток по производителю должен быть направлен в сторону качественных фирм. Отдавайте предпочтение иностранным производителям выключателей и розеток – «Legrand» (легранд), «Jung», «SchneiderElectric», т.к. они являются лидерами в изготовлении электротехнических продуктов. Более дешевый, но, тем не менее, качественный вариант – турецкие и польские фирмы «Karlik», «Viko», «Makel», «OSPEL».
Обратите внимание на то, что на задней крышке обязательно должны быть указаны номинальные значения напряжения и тока. Напряжение – 250 В, а ток 6,3;10;16 А. Отдавайте предпочтение изделиям с номинальным током минимум 10А, т.к. в этом случае могут подключаться мощные электроприборы. Шести амперный продукт может не выдержать таких нагрузок. Если маркировка отсутствует – лучше отказаться от приобретения товара! Обращаем Ваше внимание на очень важный нюанс — если Вы захотите подключить стиральную машинку либо электроплиту, нагрузка по току должна быть как можно больше, минимум 16 Ампер. Для подключения духового шкафа или плиты к сети 220 Вольт можно выбрать розетку на 20 либо 25 Ампер, но лучше протянуть отдельную линию от электрощита. Для подключения люстры и телевизора сгодятся изделия на 10 А. Вообще, чтобы правильно выбрать розетку по мощности, нужно руководствоваться следующим правилом: 4 А это 0.88 кВт (грубо говоря 1 кВт). Итого, для подключения плиты мощностью 3,5 кВт нужно выбрать розетку на 16 А. Как вы видите, выбор изделия по мощности и току не слишком сложен.
Часто на сегодняшний день отдают предпочтение комбинированной модели с выключателем. Выбор розетки и выключателя в одном корпусе позволит сэкономить время на электромонтаж и к тому же оба изделия будут в одном дизайнерском стиле.

Устройство розетки

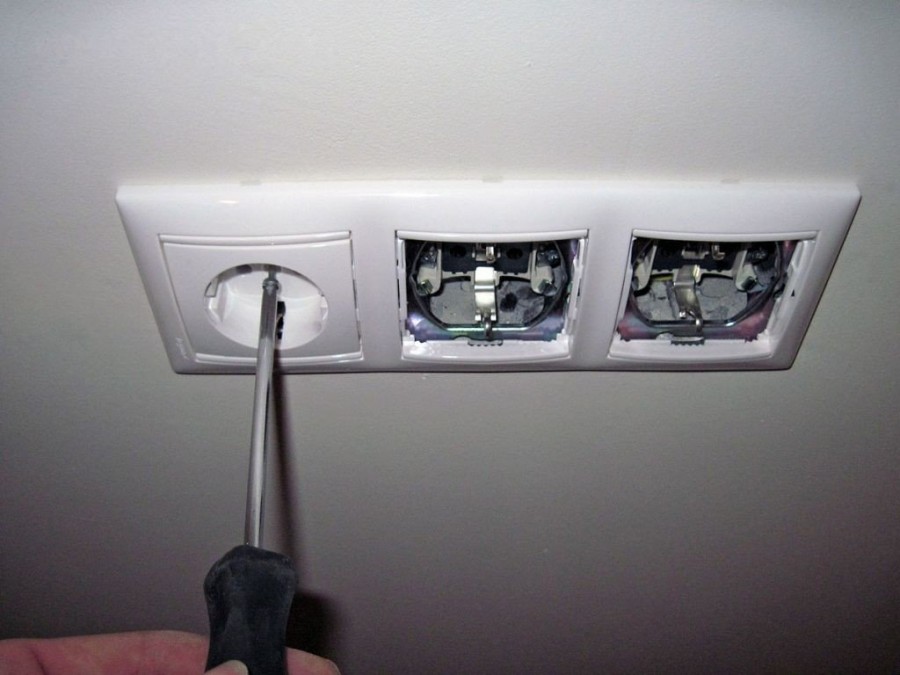

Основные узлы розетки – колодка в сборе, с тыльной стороны защищенная подрозетником, с наружной – декоративной коробкой с закрепленным винтом. Коробка в большинстве случаев состоит из лицевой панели и рамки. Подрозетник применяется лишь для тех розеток, которые будут устанавливаться на стену, а не в углубление. В состав колодки входят:

корпус;
фазный и нулевой контакты, в которые и включается вилка;
клеммы для подсоединения проводов электросети;
заземляющий контакт;
подвижные или жестко закрепленные лапки для крепления в коробке или на плоской поверхности.

Заземление предусмотрено не для всех розеток, в самых простых устройствах его нет. При завинчивании винтов подвижные лапки разводятся в стороны, закрепляясь на стенках пластиковых коробок. Лапки с двойным язычком надежнее держат соединение, так как они острее и глубже проникают в пластик.

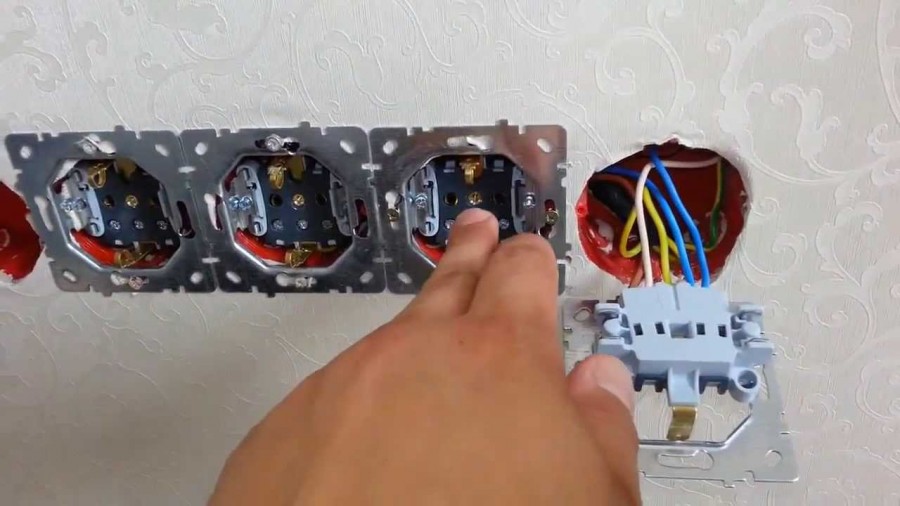

Если клеммы, к которым подсоединяется провод электросети, винтовые, перед использованием их следует смазать, для чего применяется холодный припой.

Способы подключения

Если планируется подключить розеточный блок из одной группы, то здесь применяют шлейфовый метод. Этот тип электропроводки способен выдержать нагрузку, которая не превышает уровня 16А. В основном это секции из трех розеток с дополнительным заземлением.

Комбинированный способ включает в себя параллельную схему для подключения. Здесь от основного источника питания прокладывают две линии кабеля. Один из них выполняет функции шлейфового метода. Он подает электропитание для четырех или шести секций розеток.

Другой провод отвечает за максимальное питание техники. Он проводит ток к пятой и шестой точке. Чаще всего она используется для бытовых приборов с высоким уровнем мощности.

Основным недостатком такого способа считается сложный монтаж и большие расходы на кабель и его профессиональный монтаж. Эти способы могут применяться как для скрытых, так и накладных видов розеточных блоков.

Шлейфовый метод требует прокладки кабеля внутри полости стены, а комбинированный по её поверхности. Специальные кабель-каналы увеличивают безопасность в процессе эксплуатации бытовых приборов. Большинство каналов имеют дополнительные перегородки. В них аккуратно размещают электропроводку.

Разнообразие электрических розеток

Чтобы правильно выбрать и установить розетку, необходимо знать, какие в продаже бывают устройства. Следует быть осведомленным о всех технических особенностях и требованиях к этим изделиям.

Параметры классификации электрофурнитуры

В основе градации электроприборов лежат следующие признаки:

Номинальное напряжения. Обычно бытовые розетки рассчитаны на 220-240 В переменного напряжения с частотой 50 Гц.
Тип штепсельного разъёма. Бытующий в странах постсоветского пространства тип штепселя – C или F.
Количество мест. В зависимости от количества самих розеток в блоке: одинарные, двойные и модульные. А также комбинированные с разнообразными типами интерфейсов (USB, HDMI, RJ-45, RJ-11). Блоки являют собой планку из 4 и более отверстий под розетки.
Цветовая палитра розеточной накладки. Здесь можно выбрать любой цвет и оттенок, который понравиться. Очень часто накладки подбирают под не основной цвет обоев или же в пол/четверть тона от главного цвета помещения, если это офис.
Принцип монтирования. По методу установки на стену различают скрытые и накладные розетки. Накладные розетки крепятся на поверхность стены (очень редко пола), под скрытые розетки предварительно делаются посадочные гнезда.

Эти гнезда можно вырубить/вырезать чем угодно: отбойным молотком, зубилом, шлямбуром. Но стандартным вариантом решения проблемы является перфоратор со специальной коронкой для штробления.

Также существуют модели со специальными техническими особенностями. Например, розетки с заземлением, крышкой, шторками, подсветкой и т.д.

Коронки для подрезетника могут быть стандартного и увеличенного размера. Они имеют алмазное, побетитовое и другое твердосплавное напыление

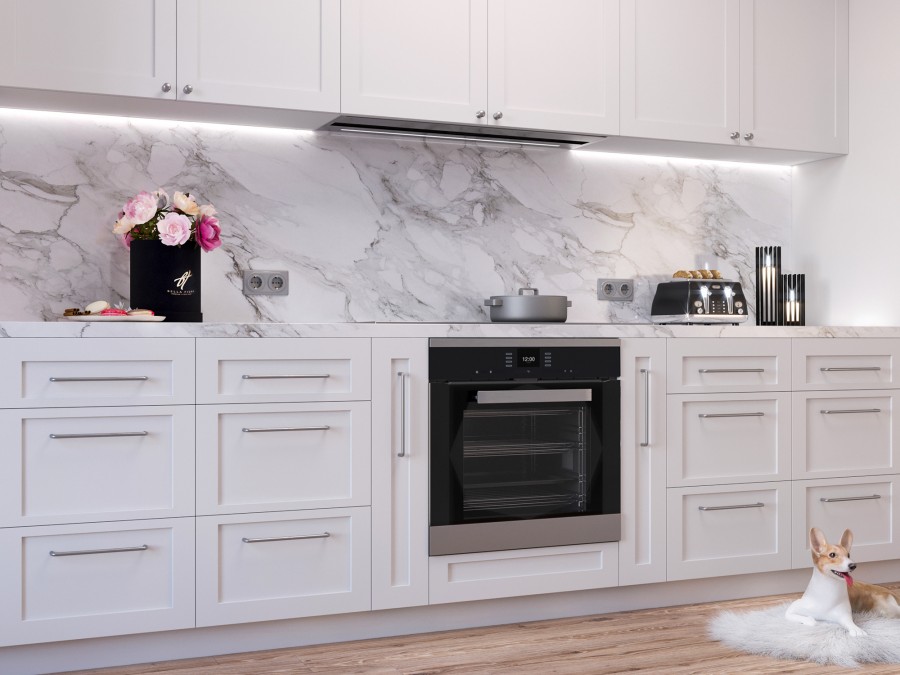

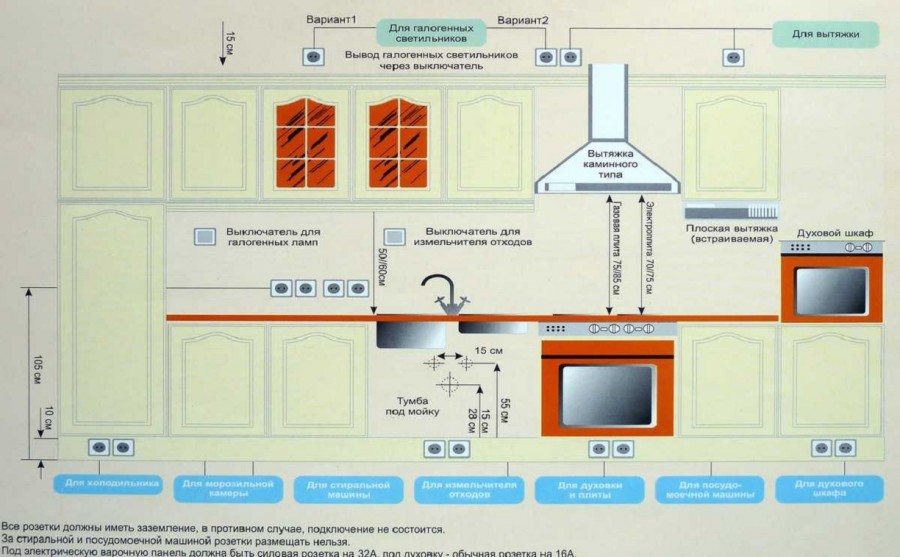

Подбор розеток: учет назначения помещений

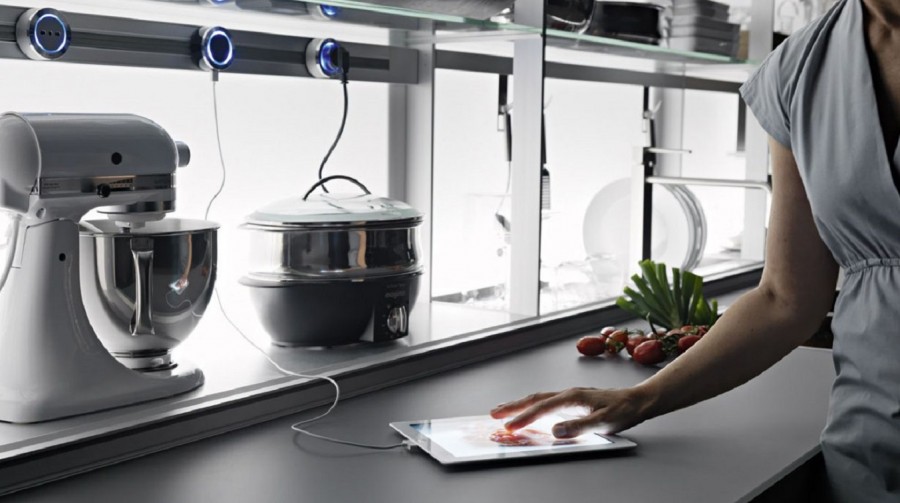

Заканчивая обзор типов розеток необходимо отметить, что за последние годы эмпирическим путем выработаны готовые решения для самых разнообразных помещений: жилых и не жилых.

Монтажом розеток на заводах и фабриках занимаются мастера-электрики, а вот установкой и подключением розеток в жилых домах и квартирах может похвалится почти каждый уважающий себя хозяин.

И так, приводим несколько готовых соображений по оснащению комнаты розетками. В жилом помещении квартиры можно устанавливать стандартные розетки, но обязательно нужно на одной из стен установить розеточный блок на 4-6 разъёмов.

В ванной и санузле рекомендуем монтировать влагозащитные розетки с защитными крышками, которые имеют класс влагозащиты IP44.

В детских комнатах или квартирах, где есть маленькие детки, можно подключать розетки со внутренними шторками, чтобы ребёнок не мог в неё всунуть какие-либо предметы. Потом эти розетки можно легко заменить на стандартные, поменяв накладную крышку.

Особенностью частных домов является то, что для ухода за приусадебной территорией всё чаще и чаще используют современные электрические приборы (газонокосилки, пилы, станки и другие садово-огородные инструменты).

Для электропитания техники такого плана необходимо наличие внешней наружной розетки. Это может быть розетка с крышкой, заземлением и выталкивателем.

Внешние розетки монтируются на тыльной стене дома или здания. Высота размещения такой розетки составляет 200-1000 мм от поверхности земли или бетонного отлива вокруг здания

Стоит отметить, что для офисов государственных структур и общественных организаций лучше применять розеточные конструктивы. Они экономят пространство и предоставляют большое количество электрических разъёмов для компьютерной и офисной техники.

Конструктив предоставляет достаточное количество розеточных разъёмов для подключения электрических приборов в ограниченном пространстве. Конструктивы можно интегрировать даже в мебель

Кроме офисного варианта, конструктивы часто применяются для современных кухонь. В такие модули можно включить достаточное количество кухонных помощников: блендеры, мясорубки, соковыжималки, кофеварки, комбайны, сушилки, мойки, плиты и т.д.

Виды электрических розеток

Электрические розетки бывают накладные, встроенные и переносные. Относительно последних достаточно будет сказать, что они сконструированы как портативный прибор с корпусом из диэлектрика, хорошо защищающим его от влияния внешней среды. Такие корпуса используются на разного рода электрических удлинителях. Как правило, на другом конце удлинителя устанавливается сетевая вилка.

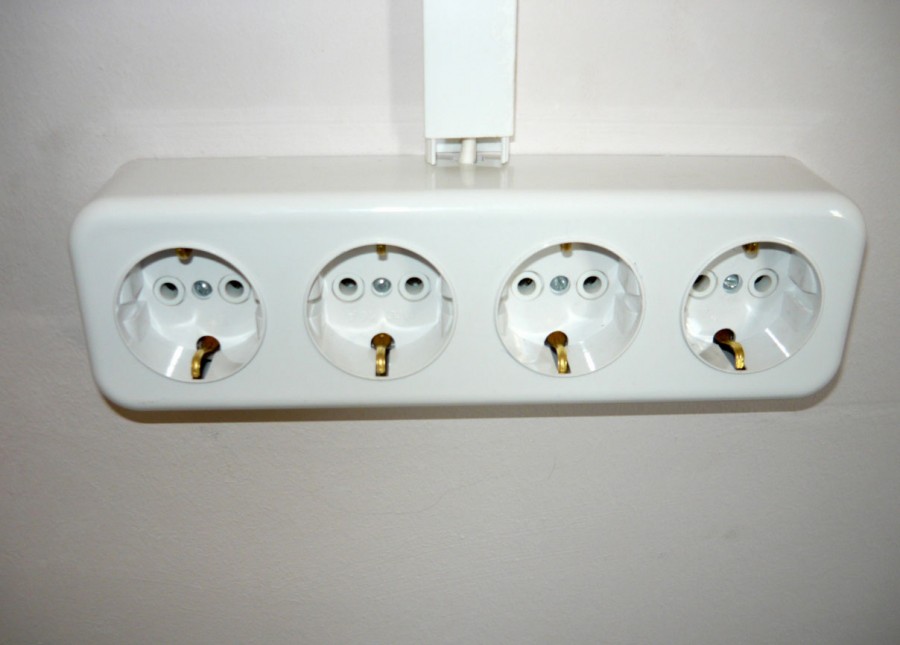

Накладная розетка

Накладные розетки монтируют на открытых электропроводках, когда провода прокладываются по поверхности стен, потолков и иных строительных конструкций. Эти розетки прикрепляют на стену в нужном месте при помощи саморезов или шурупов, пропущенных через крепежные отверстия в днище корпуса розетки или в монолитном основании. Провода подводятся к клеммам через проем в боковой стенке корпуса.

Хотя применяемый в накладных розетках способ крепления достаточно прост, он обеспечивает надежную фиксацию розеток на несущей поверхности. Чаще некоторые сложности с креплением возникают при монтаже встроенных розеток. Для этого есть две причины. Во-первых, их монтаж и механизм фиксации действительно сложнее, чем у накладных. Во-вторых, встроенные розетки используются при устройстве скрытой электропроводки, применяемой практически повсеместно. К встроенным розеткам и к качеству их монтажа предъявляются более высокие требования.

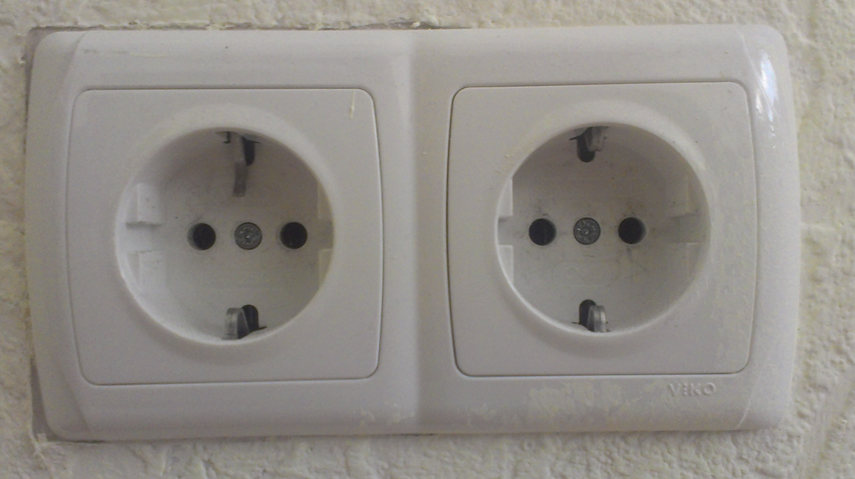

Встроенная розетка

Встроенная розетка устанавливается так, что ее функциональный модуль (механизм) полностью прячется в стене. На поверхности остаются лишь декоративные накладки. Фиксируется такая розетка в стене при помощи распорных лапок и саморезов, пропущенных сквозь отверстия в монтажной планке. Многим знакома ситуация, когда при выключении сетевой вилки розетка выпадает из стены и повисает на проводах. Такая неприятность чаще всего происходит со встроенными розетками, неумело закрепленными с помощью одних лишь лапок.

Всегда неприятно, когда что-то не ладится. И вдвойне обидно, когда подводят простые и, казалось бы, более чем надежные вещи, например розетки. На самом деле все имеет свой ресурс безотказной работы, и электрические розетки тоже. Под воздействием электромагнитных полей подвергаются медленной деструкции и теряют свою прочность пластмассовые детали, ухудшаются со временем электрические контакты. В процессе длительного использования ослабевают винтовые соединения, розетки расшатываются и даже вываливаются из стены. В конце концов они просто приходят в негодность, и мы исключаем их из числа полезных вещей. Такие розетки подлежат замене.

Но нередко причиной неисправности розеток становятся ошибки при их монтаже или неправильная эксплуатация. В этом случае можно попытаться их отремонтировать. Рассмотрим несколько типичных ситуаций. Если после подключения электроприборов, особенно мощных, розетка распространяет резкий запах горелой пластмассы, то это означает, что где-то в розетке плохой электрический контакт, на котором выделяется слишком много тепла. Вынув вилку из розетки и выждав 30 секунд, потрогайте штифты сетевой вилки. Если они горячие, то это говорит о том, что, скорее всего, утратили свою упругость приемные гнезда розетки, неплотно прилегающие к штифтам вилки. На это указывают и потемневшие от высокой температуры края отверстий для вилки в лицевой панели розетки.

Если же штифты лишь чуть теплые или вовсе холодные, то нарушение контактов следует искать в месте присоединения к розетке подводящих проводов. Возможно, что одна или обе клеммы недостаточно хорошо прижимают провода к токоведущим деталям розетки. В новых розетках (или тех, которые эксплуатируются меньше года) зажимные винты на этих клеммах просто недожали при монтаже.

Розетка может перегреться и даже воспламениться, если через нее запитать слишком мощный электроприбор или несколько электроприборов, суммарная мощность которых создает ток, превышающий допустимый ток розетки. Кстати, значение допустимого тока и рабочее напряжение, как правило, указываются на лицевой панели розетки. Например, там можно прочесть: 10 А, 250 В. Это означает, что в розетку можно включить электроприборы общей мощностью не более 2,2 кВт. В розетку, рассчитанную на ток 16 А, можно включать электроприборы мощностью до 3,5 кВт. Розетку, которая греется, можно попытаться отремонтировать.

Классификация штепсельных розеток

Поскольку государственные стандарты разных стран предусматривают различные параметры электрической сети и требования к устройству электроустановок, то вполне естественно, что существует большое количество самых различных электрических розеток, отличия которых состоят в значении их номинального напряжения и тока, количестве штырей, габаритных размерах, способах поляризации и т. д.

В нашей стране, а также во многих европейских и азиатских странах используется электроэнергия напряжением 230 В и частотой 50 Гц. Поэтому есть смысл рассматривать только те розетки, которые применяются в таких электросетях.

Согласно международной классификации, розетки, которые могут применяться в нашей стране, принадлежат к двум типам:

Тип F или CEE 7/4 «Schuko» с заземлением (по ГОСТ 7396.1-89 относится к типу С2).
Тип С без заземления. (по ГОСТ 7396.1-89 относится к типу С1-а).

Различают следующие типы розеток

По способу крепления к стене: для использования в проводке открытого или скрытого типа. В отдельную группу можно выделить переносные розетки.

Различают накладные и встроенные (плоские) розетки. Как правило, накладные модели применяются при монтаже открытой проводки. Главным их преимуществом является предельная простота установки. Для того чтобы установить такое устройство нет необходимости высверливать отверстие для подрозетника, а достаточно всего лишь закрепить на стене колодку при помощи двух шурупов. В деревянных домах такой вариант монтажа является едва ли не единственным, поскольку он полностью соответствует требованиям правил пожарной безопасности.

Накладные розетки также могут применяться в качестве временных устройств в тех случаях, когда необходимо быстро заменить неисправную или установить новую точку подключения электроприборов к сети, а значительные по объему ремонтные работы выполнять нецелесообразно.

К достоинствам встроенных моделей розеток относится их более привлекательный, чем у накладных аналогов, внешний вид, а также надежность крепления и высокая степень защиты от поражения электрическим током. Такая защита достигается тем, что все токоведущие части расположены в глубине стены, декоративная часть практически не выступает за ее пределы, что надежно защищает устройство от различных, в том числе и непреднамеренных, механических воздействий.

По величине тока.

Почти все современные электрические розетки рассчитаны на токи 6, 10 и 16 А. Это значительно больше, чем показатели старых советских моделей, номинальный ток которых был равен 6,3 А.

Для подключения особенно мощных потребителей, таких как варочные поверхности, кондиционеры или бойлеры, следует применять специальные устройства, отличающиеся повышенной устойчивостью к действию больших токов. Кроме того, все они в обязательном порядке имеют контакт для подключения защитного заземления. Впрочем, такое оборудование, как правило, устанавливается стационарно и не подлежит перемещению по квартире. Поэтому во многих случаях для повышения надежности электрических соединений при подключении мощных потребителей вообще не используются розетки. Провод, по которому осуществляется питание электроприбора, выводится непосредственно на электрический щиток при вводе в квартиру и подключается к нему через отдельный автоматический выключатель соответствующей мощности.

Таким образом:

P = U*Imax = 220*10 = 2200 ВТ, или P = U*Imax = 220*16 = 3520 ВТ.

Модели с заземлением, несомненно, являются более безопасными, если есть возможность правильно подключить такое устройство. В противном случае никакой разницы между этими двумя видами нет. А если заземляющий провод подключен неправильно, то опасность поражения электрическим током возрастает многократно.

В старых многоквартирных домах электрическая проводка предусматривает наличие всего двух проводов: нулевого и фазного. Нулевой провод связан с нейтральной точкой трехфазной электрической сети, фазы которой соединены по схеме «звезда» (только такое соединение используется для питания жилых зданий). Кроме того, нулевой провод должен быть качественно заземлен. В нормальных условиях работы (то есть если в сети отсутствуют какие-либо аварии и нагрузка на каждую фазу примерно одинакова) ток через нейтральный провод трехфазной системы не протекает и напряжение на нем относительно земли равно нулю.

Если корпус электроприбора, к примеру, стиральной машинки, «заземлен» на нулевой провод через розетку, то возникает риск поражения людей электрическим током. Чтобы предотвратить это явление лучше всего сделать отдельное заземление специально выведенным проводом, однако в высотных домах выполнить это достаточно сложно.

Выбор и подключение

Прежде чем начинать подключение силовой розетки своими руками, целесообразно оценить, насколько верно вы выбрали тип и вид устройства.

Во внимание принимают несколько параметров:

Во-первых, это место установки и особенности электропроводки, способ ее укладки.
Во-вторых, важно рассчитать требуемый номинал.
В-третьих, наличие заземляющей защиты.
Ну и, в-четвертых, стоимость розетки и качество ее исполнения.

В дополнение к силовым разъемам приобретаются и активно используются разнообразные аксессуары – удлинители, разветвители, приспособления для защиты детей, переходники и адаптерные устройства.

Электропитание сначала поступает на разъемы, а затем с вилки снимается на точку потребления. Зажимы с клеммами винтового типа позволяют обеспечить надежное соединение проводки с контактами.

Выбирать кабель для силовой розетки можно с проводкой гибкого типа. Но если вы работаете с многожильной проводкой, то контакты надо регулярно обслуживать, оценивая их состояние. Поэтому часто рекомендуется заменить лужение наконечниками.

Дополнительные функции

Также, электрические розетки могут разделяться на виды в зависимости от дополнительных функций, которыми они обладают. Например:

Влагозащищенные. Евророзетки со степенью защиты IP 44 и выше имеют крышку, которая защитит разъемы от попадания воды. Такую разновидность розеток чаще всего используют в ванных комнатах.
Модель с устройством защитного отключения – отключает электроэнергию при обнаружении опасной утечки электрического тока.
Модель с таймером. Используя такой вид электрофурнитуры можно просто задать время, через которое питание отключится. Очень удобно для подключения обогревателей, которые не имеют собственного таймера отключения.
Силовая розетка с ваттметром. Оригинальное решение, которое позволяет увидеть, сколько электроэнергии потребляет подключенный прибор. Индикация меняется, в зависимости от потребляемой мощности: голубой цвет минимальное энергопотребление, красный – максимальное.
С выталкивателем вилки. Если у Вас часто розетка вырывается из стены, рекомендуем выбрать специальную модель с выталкивателем, который поможет аккуратно вытащить электрическую вилку с гнезд.
Евророзетка с подсветкой. Такой вид изделия очень удобен тем, что в темное время можно без особых усилий найти куда подключать зарядное устройство от телефона или же другой прибор.
Модель с USB выходом. Отличное решение для подзарядки мобильных устройств.
GSM и Wi-Fi розетки. Для тех, кто решил внедрить в свое жилье систему «Умный дом», рекомендуем использовать умные розетки, которыми можно управлять со смартфона.

Почерпнуть для себя еще немного информации о видах изделий Вы можете на видео ниже:

Какие бывают выключатели и электророзетки?

Вот мы и рассмотрели все типы и виды розеток электрических, которые можно использовать в бытовых нуждах на сегодняшний день. Кстати, кроме штепсельных устройств существуют телефонные, телевизионные (для ТВ кабеля) и другие, но о них мы поговорим в отдельной статье!

Советуем прочитать:

Какие бывают выключатели света?
Виды электрического теплого пола
Какие бывают кабельные каналы?

Что говорят нормативные документы

Одним из первоисточников правил для любого электрика является ПУЭ и откровенно говоря дорогие читатели сайта «Электрик в доме» в данной книге я не нашел каких либо требований по поводу того с какой стороны подключать фазу в розетке. Не потому что плохо искал, а потому что в Правилах Устройства Электроустановок (ПУЭ) таких требований нет. Если кто-либо считает по-другому, пожалуйста, ссылку на пункт в комментарии.

Единственный документ, в котором говорится о положении фазы и ноля в розетке (ГОСТ 7396.1-89 (МЭК 83-75) “Соединители электрические штепсельные бытового и аналогичного назначения”). В нем говорится, что для однофазных розеток фазный провод должен подключаться с правой стороны, а нейтральный (нулевой) – с левой.

Но здесь есть одно НО. Этот стандарт утвержден Британским институтом и принят для таких стран как Великобритания, Пакистан, Индия, ЮАР и др.

Еще один документ, в котором упоминается о подключении фазы и ноля в розетке ГОСТ 30851.1-2002 пункт 8.6. Правда здесь идет лишь описание с какой стороны выполнить подключение, в нем как раз таки говорится что фаза подключается с права, ноль слева, а заземление вверху по середине. Прилагаю скрин из данного документа.
