Регулировка доводчика двери: инструкция по настройке

Правила эксплуатации

При эксплуатации доводчиков, необходимо соблюдать очень простые и понятные правила.

Устройства не имеют различных противовандальных механизмов, что требует очень бережного и достаточно деликатного обращения с ними. После выбора доводчика, нужно убедиться, что по своим характеристикам он соответствует условиям, где аппарат будет установлен.

Доводчики по классам делятся от маленьких — EN1 до больших — EN7. Этот показатель учитывается при выборе устройства. Классы зависят от массы самого доводчика и инерции: веса и величины плеча полотна. Например, прибор, рассчитанный на вес полотна 40 кг (EN1), не сможет закрывать металлическую дверь, вес которой 120 кг (EN7).
Не следует помогать устройству в работе.
Нельзя держать открытым полотно дверей, если механизм не имеет функции фиксации.
Не стоит без необходимости крутить регулировочные винты, установленные на клапанах.
Необходимо согласовать с продавцом оборудования левое или правое открывание.

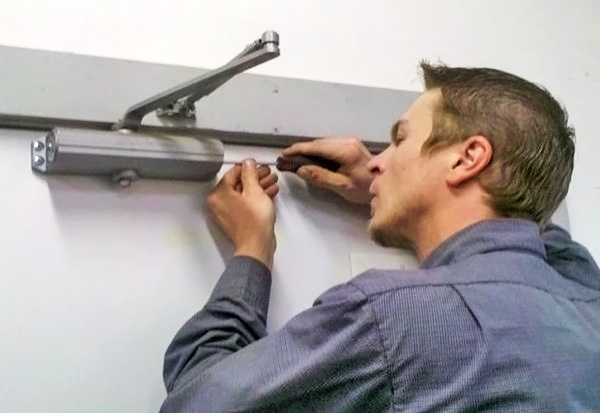

Регулировка дверного доводчика своими руками

Что делать, если доводчик перестал функционировать так, как нужно? Если дверь захлопывается и слишком быстро закрывается? Не спешите сразу вызывать мастера, регулировка доводчика двери своими руками – это не так сложно, как может показаться на первый взгляд. Для начала разберемся, что является причиной для беспокойства, когда может потребоваться калибровка.

Во-первых, это плановое мероприятие, то есть производить его нужно раз-два ежегодно. Как и любое другое устройство, в процессе эксплуатации оно может немного повредиться. Если исправить небольшую неполадку во время планового осмотра, можно избежать более крупного ремонта впоследствии.

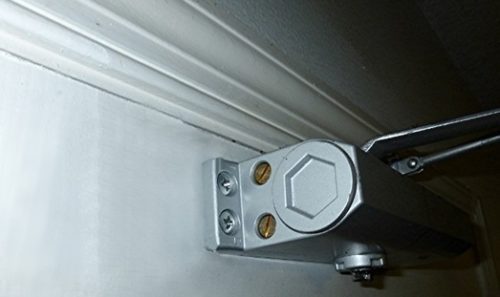

Фото с сайта dverivmir.ru

Во-вторых, регулировка крайне актуальна в период смены сезонов

Перепад температур и смена климата не влияют благотворно ни на один механизм, и об этом важно помнить. Поскольку большинство доводчиков функционируют за счет масляного наполнителя, который меняет свои свойства, когда температура падает и поднимается, нужно подстраивать работу под настоящее время года

В зимние холода масло густеет и дверь двигается медленнее, а летом, на жаре, оно наоборот размягчается и хлопки слышны чаще. Если подтянуть механизм, проблема исчезнет.

В-третьих, корректировать устройство необходимо в случае неполадок

Если вы стали обращать внимание, что доводчик притормаживает или наоборот закрывает дверь слишком быстро, нужно срочно сделать осмотр и починить неисправность

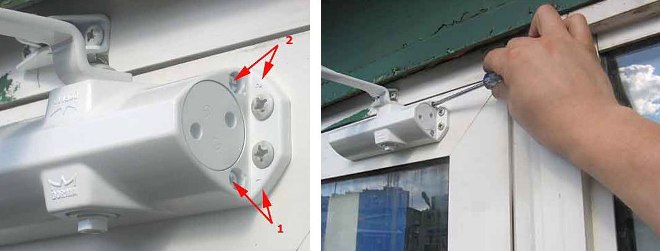

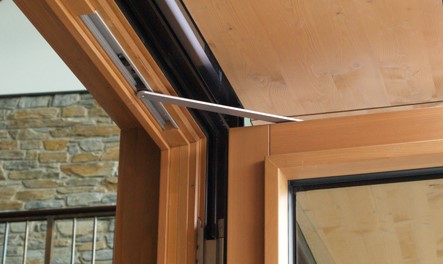

Фото с сайта dveridoma.net

А вот если в процессе осмотра оказалось, что доводчик сломан, регулировка вряд ли поможет, скорее всего придется проводить дополнительные мероприятия по починке.

Далее мы расскажем о том, как происходит работа по регулировке устройства, эти знания могут пригодиться не только тем, кто уже столкнулся с проблемой, но и тем, кто хочет установить механизм на свою дверь, ведь при первичном монтаже его тоже нужно отстроить.

Мы будем говорить о стандартных накладных моделях, практически все производители выпускают именно такие.

Выбираем скорость движения двери

У доводчика, как правило, есть несколько функций и каждое действие поддается регулировке. От того, как вы настроите данную функцию, будет зависеть как быстро будет закрываться за вами дверь.

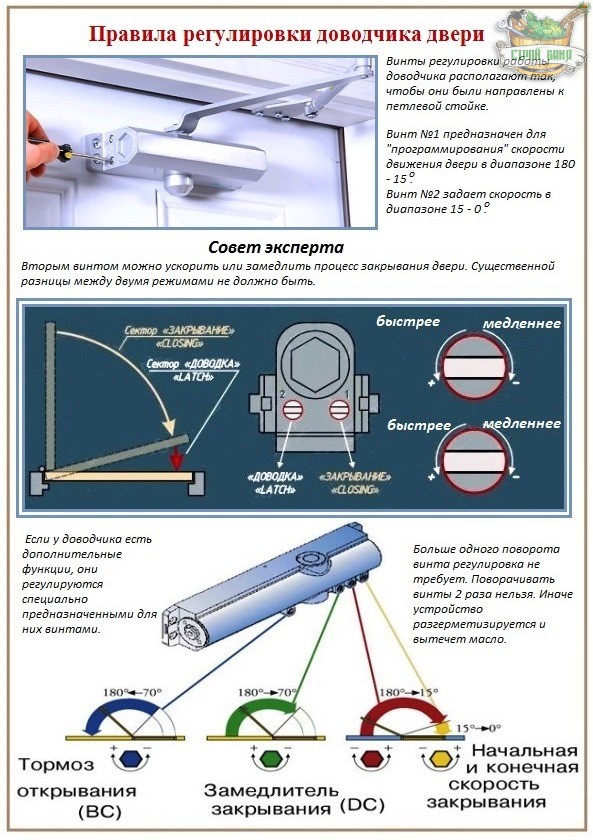

Фото с сайта stroy-shkola.ru

На корпусе устройства найдите два винтика, первый отвечает за скорость движения. Его нельзя поворачивать бесконечно, для того, чтобы настроить, вам будет достаточно крутануть его только единожды. Таким образом происходит корректировка напряжения внутри, пружина натягивается сильнее или слабее – в одну сторону вы ослабляете давление, а в другую усиливаете. соответственно, чем слабее затянут болт, тем свободнее движение.

Важно

Нельзя поворачивать винт дважды – это может привести к поломке: разгерметизация повлечет за собой утечку масла.

Устанавливаем дохлоп

Как отрегулировать дверной доводчик, чтобы дверь не хлопала? Данный режим хорош, чтобы откалибровать плавность закрывания. Перед тем, как полностью закрыться, дверь притормаживает и только после этого плотно прилегает к раме.

Чтобы выставить нужные показатели, займемся вторым винтом на корпусе – если его прокрутить можно выставить функцию дохлопа – когда дверное полотно будет в положении 10-15 градусов относительно коробки, оно замедлится и аккуратно притянется.

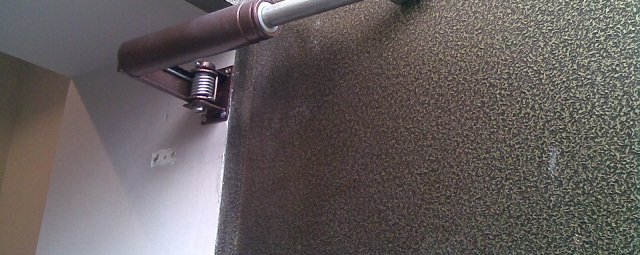

Фото с сайта sam-okna.ru

Калибруем открытое положение

Иногда бывает необходимо удержать дверь в открытом состоянии на протяжении некоторого промежутка времени. многие производители предусмотрели такую ситуацию и создали необходимую функцию.

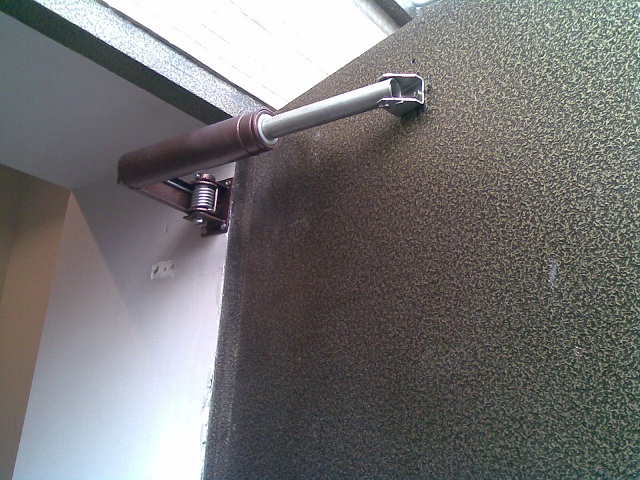

Фото с сайта xn--56-6kch4danr.xn--p1ai

Для настройки открываем дверь на 90 градусов и затягиваем фиксирующий элемент. Это позволит оставлять вход открытым, но только тогда, когда дверное полотно достигает именного такого положения. Если нужно закрыть – потяните на себя и фиксация снимется автоматически.

Это интересно

Если дверь открывается не настолько широко, фиксация не сработает.

Как видите, никакой сложности в таких манипуляциях нет, но для большего понимания мы рекомендуем к просмотру видео «Как отрегулировать доводчик на входной двери своими руками».

Видео «Регулировка доводчика двери своими руками»

Инструкция по регулировке

Для регулировки доводчика двери необходимо серьезное внимание. Периодическая регулировка доводчика двери обеспечивает нормальное функционирование двери

Связано это с тем, что такой узел используется в условиях больших нагрузок.

В те времена, когда о доводчике еще никто не знал, для автоматического закрывания использовалась самая обычная пружина из металла

Хлопки двери, которые появлялись при каждом движении неосторожно отпущенной двери, содрогали жителей домов

Со временем было придумано заключить пружину в капсулу из металла, которую притом наполняют масляной жидкостью. Дверной доводчик можно назвать механическим швейцаром, который автоматически закрывает открывшуюся дверь. Благодаря доводчику продлеваются сроки эксплуатации фурнитуры и дверных петель, поскольку они будут меньше изнашиваться.

Скорость действия доводчика. Выбор доводчика производится с учетом различных факторов, очень важным из которых выступает скорость. Зачастую изменения скорости добиваются правильным действием клапанов, которые отвечают за регулирование масляного потока.

Во время движения поршнем вытесняется масло назад, которое находится впереди. Это возможно благодаря устройству поршня, в котором имеются отверстия. Это значит, что освобождающееся пространство корпуса данной конструкции при движении поршня наполняется маслом, которое им вытесняется. Отверстие, сквозь которое производится поступление масла, сделано по принципу обратного клапана. Это позволит содержимому двигаться в единственном направлении.

При закрытии дверного полотна выполняется откат поршня на начальную позицию. Масло будет возвращаться снова к пружине. Используемые в этих целях каналы тоже будут закрыты клапанами. В ином случае масло будет течь очень быстро, что приведет к моментальному приведению полотна в закрытое состояние. Данные клапаны будут регулировать поток масла. По этой причине в доводчике должно быть не меньше одного регулировочного клапана. Желательно, чтобы клапанов было 2. Один будет отвечать за движение полотна, а другой — за дохлоп.

Усилие пружины устройства. Из-за вращения двери на оси, которая находится в покое, с внешней стороны дверного полотна создается самое большое сопротивление воздуха. Это будет означать увеличение мощности пружины доводчика пропорционально увеличению ширины дверного полотна. Есть возможность монтажа в одно время 2 конструкций. Притом усилие будет возрастать приблизительно на треть.

Фиксация положения двери. Механические фиксаторы подходят для всех моделей конструкции. Их особенностью является то, что их фиксация выполняется автоматически, но выводятся они только своими руками. Для устройств, имеющих зубчатый рычаг, требуются для эксплуатации функции фиксации специальных систем стопорных рычагов.

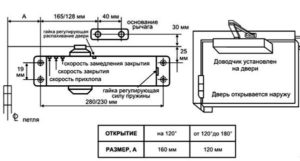

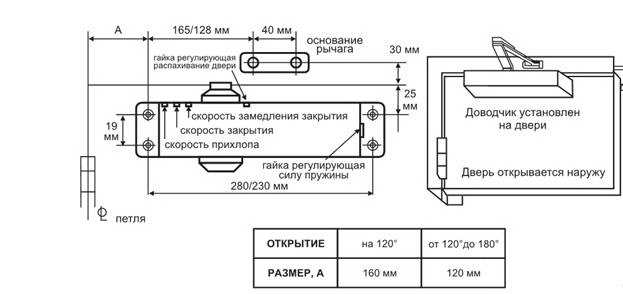

Схема установки дверного доводчика

Убрать фиксацию при их помощи можно сменой механизма рычагов на обычные, у которых нет фиксации. Но такое неудобство можно перекрыть монтажом и закреплением угла, в котором выполняется фиксация. Блокировка снимается своими руками.

Для рамных и напольных устройств будет достаточно выступа, который будет на оси конструкции. Это можно сделать только при проектировании, поскольку после монтажа двери невозможно выполнить фиксацию. Регулируемые доводчики двери фиксируют на 105 и 90 градусах.

Регулировка устройства

Для регулировки и подтягивания креплений доводчика двери потребуются:

пассатижи;
гаечные ключи;
отвертка.

Перед тем как отрегулировать доводчик входной двери, следует выяснить, нет ли внешних факторов, влияющих на нормальную работу доводчика. Это может быть повреждение дверной конструкции, состояние петель.

Основной параметр работы доводчика, подлежащий регулировке, изменение скорости закрывания двери. Если полотно движется слишком быстро или медленно, производится регулировка первого клапана. Скорость движения изменяется проворачиванием винта соответственно против или по ходу часовой стрелки. Но прокрутка ни в коем случае не должна превышать двух оборотов. Это может привести к утечке масла из герметичного корпуса.

Второй регулирующий клапан отвечает за функцию «дохлопа». С его помощью изменяется быстрота закрывания двери на участке в 10-15° до полного закрытия проема. Затягивание винта увеличивает время до окончательного соприкосновения полотна с луткой. Операция выполняется, когда полотно распахнуто на 90-100°.

Силу натяжения пружины устанавливаете регулировочной гайкой. Вращением ее по ходу часовой стрелки увеличивается угол распахивания двери, откручивание против часовой стрелки повышает усилие для открытия двери.

Некоторые модели устройства оснащены дополнительной функцией hold-open. Если проход необходимо на какое-то время оставить открытым для перемещения предметов или вентилирования помещения, дверь стопорится под углом 90-100° затягиванием фиксатора.

После такой регулировки устройство работает в обычном режиме лишь до открывания двери на прямой угол. При распахивании полотна на угол свыше 90° оно останется зафиксированным. Снимается фиксация ручным закрыванием.

В этом случае устройство следует переустановить по инструкции, проверив вертикальность полотна и исправность петель.

Чтобы доводчик прослужил дольше, не рекомендуется прикладывать излишних усилий, помогая механизму быстрее или медленнее срабатывать. Не следует стопорить дверь посторонними предметами. При необходимости лучше рассоединить рычаги для свободного движения полотна.

Значительная часть устанавливаемых сегодня дверей офисов, подъездов и не только оснащается таким весьма полезным устройством, как дверной доводчик. Он служит для точной настройки скорости открытия и закрытия дверей в нескольких (2-3х) секторах рабочего хода. От того, насколько правильно будет выполнена регулировка доводчика двери, будет зависеть дальнейшее удобство пользования и, возможно, ее долговечность. В нашей статье мы приведем инструкции и нюансы настройки и регулировки доводчика своими силами.

Регулировка доводчиков

Перед тем, как отрегулировать доводчик дверной, необходимо иметь:

Пассатижи.
Ключи гаечные.
Отвертку.

По инструкции, прикладываемой к изделию, можно произвести корректировку устройства своими руками. Несколько функций, имеющихся в механизме, можно отрегулировать простыми методами. А как отрегулировать доводчик, подскажет видео.

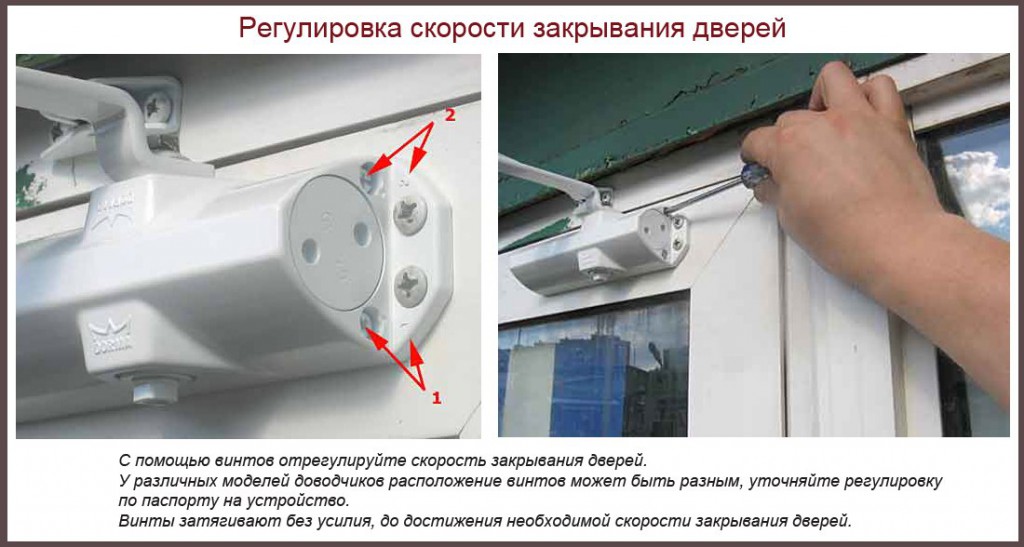

Регулировка скорости перемещения

Работа доводчика аналогична работе автомобильного амортизатора.

Человек, прикладывая некоторое усилие, открывает дверь.
Этим усилием, через встроенную систему рычагов, сжимается силовая пружина доводчика.
Пружина взводится, и при освобождении начинает обратный ход.
Пружина свое усилие передает на шток или зубчатую рейку, которая через эту систему рычагов, пытается вернуть конструкцию в начальное положение.
Шток, передвигаясь в масляной среде, проводит состав через жиклеры.
Из-за гидравлического сопротивления жиклеров, масло препятствует передвижению штока.
Пружина с усилием продолжает толкать шток, и дверь начинает закрываться с определенной скоростью.
Для изменения скорости, уменьшается или увеличивается сечение жиклера, который пропускает масло.

Для изменения скорости в приборах, устанавливается регулировочный винт. На представленном ниже фото, он обозначен значком «С».

При вращении винта изменяется скорость закрытия дверей. Так выполняется регулировка доводчика дверного «Дипломат». Его винты для регулирования расположены на торцевой части прибора. При этом скорость движения полотна может изменяться в диапазоне открывания дверей от 15° до 180°.

Настройка скорости закрывания двери должна проводиться регулярно, не менее чем через полгода. Это нужно для профилактических целей, и из-за возможного изменения физико-химических свойств масла. Чтобы лучше представить процесс, стоит посмотреть видео в этой статье.

Установка дохлопа

Очень актуальна такая функция, как дохлоп. Такая регулировка особенно важна для конструкций дверей с мягкими уплотнениями, кодовыми и магнитными замками. Что и как сделать подскажет видео.

Таким дверям очень важно, как происходит момент их закрытия. Диапазон перемещения полотна располагается в промежутке от 0° до15°

В таком диапазоне полотно должно закрываться достаточно медленно и надежно.

Для настройки доводчиков дверей, предусматривается винт регулировки дохлопа. При его вращении будут меняться характеристики передвижения полотна в диапазоне от 15°.

Винты для регулировки скорости и дохлопа, расположены на панели изделия рядом.

Винт дохлопа, как и регулировка скорости требует большой осторожности при работе с ним. Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей

Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить

Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить.

Регулировка открытого положения двери

Бывают случаи, когда дверь требуется длительное время держать в открытом виде. В этом случае нужно знать, как правильно выполнить регулировку доводчика, чтобы проем был открытым.

Механизмы имеют функцию сдерживания при открытом положении дверей — «hold open». Ее настройка выполняется при открытой на 90° двери, затягиванием фиксатора.

Двери остаются открытыми при их распахивании на нужный градус.
В приборе срабатывает фиксатор, который удерживает дверь в открытом положении, на необходимый промежуток времени.

Для закрытия двери, достаточно ее слегка потянуть на себя, и фиксация снимется.
При неполном распахивании, полотно перемещается в обычном режиме без задержек.
Величина натяжения пружины устанавливается регулировочной гайкой.
Вращая ее по часовой стрелке, можно увеличить угол раскрытия двери. А откручивая против часовой стрелки, повышается усилие для передвижения дверного полотна.

Выпускаются модели устройства с дополнительной функцией hold-open, позволяющей застопорить дверь под углом от 90° до 100° на определенное время, для проветривания помещения или других целей.

Для каждого типа двери необходимо правильно выбирать доводчик — устройство и регулировка всех функций аппарата, должны выполняться так, как рекомендует инструкция по эксплуатации. Установка прибора на дверь снижает нагрузку на петли при передвижении полотна.

Правильный выбор дверного доводчика

Прежде чем выбрать дверной механизм, требуется ознакомиться с его функциями. Принцип работы дверного доводчика заключается в тихом, плавном закрытии двери. Это отражается на таких факторах:

Экономия тепла в помещении.
Отсутствует шум при движении двери.
Шумоизоляция. При плотно прилегающей двери к коробке нет посторонних звуков с улицы или другой комнаты.

Принцип работы дверного доводчика

Для правильной и продолжительной работы дверного механизма требуется сделать верный выбор доводчика.
Для правильного функционирования дверного доводчика, а также его длительной эксплуатации по назначению, существует несколько правил, руководствуясь которыми можно избежать ошибок при производстве механизма или его покупке.

Значение имеет ширина двери. При широких дверных полотнах требуется устанавливать 2 механизма.
Вес двери. При монтированных тяжелых дверных полотнах требуется использовать нижние доводчики, поскольку верхние устройства не будут работать в полную мощь и есть вариант быстрого выхода из строя. Данный вид доводчика является самым надежным, если дверь мощная и имеет большой вес (300 кг).
Внешний вид двери. Доводчики имеют различные цветовые оттенки, а также формы. Это позволяет выбрать доводчик под внешний вид дверного проема и полотна.

Схема работы дверного доводчика

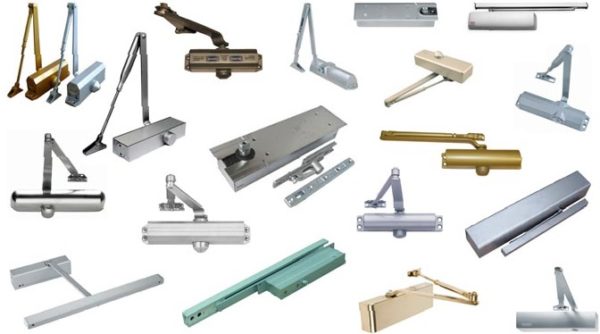

В зависимости от внешнего вида, функционирования, а также типа – доводчики имеют различную ценовую политику.

Регулировка дверного доводчика

После монтажа доводчика в дверь нужна проверка. В случае если дверь туго открывается, закрывается или хлопает – можно отрегулировать дверной доводчик своими руками.
На устройстве доводчика есть 2 винта. Они берут на себя основные функции по работе механизма. 1 винт – скорость при закрывании двери, 2 – регулировка плотности закрывания двери и прилегания её к раме. Если дверь хлопает, нужно отрегулировать второй винт. Его надо медленно покрутить (немного – пол-оборота), после проверить закрытие двери. Так нужно делать, пока дверь не перестанет хлопать.

Варианты регулировки дверного доводчика

Доводчик, где есть больше 2 винтов

Существуют дверные доводчики с винтами регулировки больше 2 штук. В таком случае в техническом паспорте указывается предназначение каждого винта. Кроме стандартных винтов регулировки двери (скорость и хлопок) есть еще винты, отвечающие за другие функции механизма.
Один винт служит тормозом двери при открытии. То есть открыть двери резким движением не получиться. Второй винт оставляет двери открытыми. То есть, если дверь широко распахнуть, тогда она останется в этом положении и не закроется.

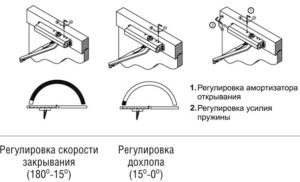

Чертеж и схема для регулировки дверного доводчика

Регулировка винтов проводится также медленно и на пол-оборота.

Самостоятельная настройка устройства

У рассматриваемого механизма есть всего несколько настроек, которые могут изменяться. Рекомендации по проведению подобной работы следующие:

Доводчик может устанавливаться на входных и межкомнатных дверях. Быстрый ход выбирается для наружной двери, так как это позволит исключить попадание большого количества холодного воздуха и насекомых. Межкомнатные устанавливаются на медленный ход

При выборе скорости определяется сезонность и личные предпочтения.
Если в помещение постоянно заходит большое количество людей, то нужно акцентировать внимание на функции промежуточного хода. За счет этого за один период открытия двери сможет пройти большее количество людей

Для постоянного открытия применяется специальный винт.
При самостоятельной регулировке многие забывают о функции дохлопа. Она обеспечивает срабатывание замка или высокую степень герметизации дверного проема.

Настройка механизма должна проводиться исключительно с учетом рекомендаций производителя, которые указываются в инструкции по эксплуатации.

Основные этапы регулировки

Специалисты рекомендуют проводить рассматриваемую процедуру периодически. Она делится на несколько этапов:

Вскрывается защитная крышка. Она может крепиться различным образом, часто при помощи заглушек. Нужно быть осторожным, так как можно повредить поверхность.
Находится регулировочный клапан, который расположен под защитной крышкой.
Для быстрого закрытия проводится поворот по часовой стрелке, для медленного против. С нулевого положения делать более двух поворотов не рекомендуется, так как это приведет к появлению течи смазывающей жидкости.
Для того чтобы полотно находилось некоторое время в открытом положении, оно отводится на 90 градусов, после чего меняется положение дополнительного фиксатора.

Чего делать нельзя?

Некоторые ошибки могут стать причиной снижения функциональности доводчика. Запрещается допускать следующее:

Слишком большое количество поворотов регулировочного винта относительно нулевой точки приведет к повреждению механизма и утечке смазки.
Не допускается перекос конструкции, так как это приводит к быстрому выходу из строя подвижного элемента.
На момент закрытия полотна запрещается прикладывать большое усилие.
Не рекомендуется выполнять фиксацию полотна в полуоткрытом состоянии сторонними материалами, так как для этого должен использоваться специальный фиксатор.
Запрещается вешать на дверь тяжелые объекты. Это может стать причиной смены положения доводчика.

Приведенные выше рекомендации исключают вероятность снижения эксплуатационного срока установленного механизма.

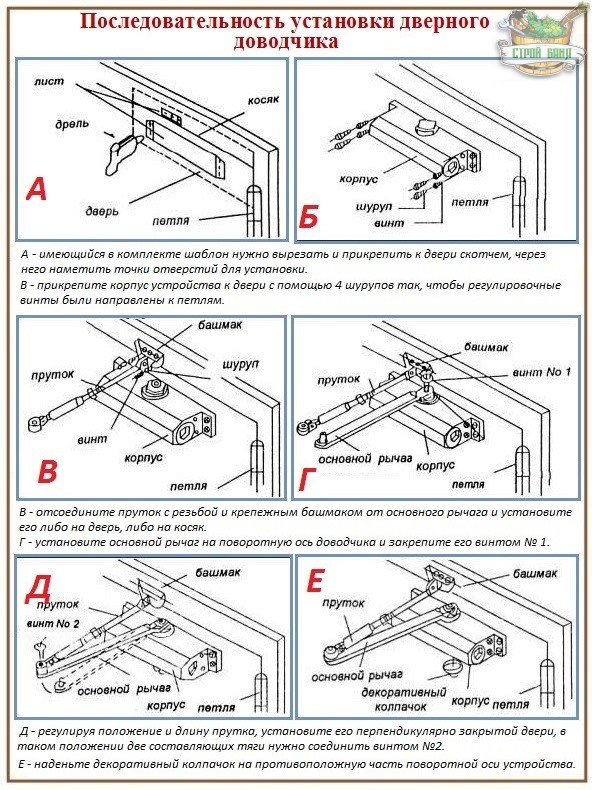

Алгоритм установки дверного доводчика

После обдуманного выбора правильного местоположения и определения схемы, дальнейшие действия выполняются в практически идентичной последовательности:

имеющийся в комплектации шаблон прикладываем и приклеиваем скотчем к месту установки;
через обозначенные производителем точки «керним» места будущих отверстий под крепеж, их должно быть 2 под рычаг и 4 для устройства;
монтажные отверстия желательно высверлить заранее;
крепим сначала рычаг, следом за ним корпус;
После фиксации устройства и рычага вторую половинку тяги установим на ось доводчика и выполним корректировку по длине. Рычаг должен быть строго перпендикулярен закрытому дверному полотну.

Крепеж в полном комплекте приложен изготовителем, покупать или менять его на другие метизы не нужно

Важно ни на йоту не отступать от инструкции, и успех обеспечен

Регулировка работы конструкции

После соединения тяги и основного рабочего органа в единый механизм остается узнать, как отрегулировать дверной доводчик. Эта процедура, как правило, осуществляется посредством корректировки двух регулировочных винтов. Два винта нужны для того, чтобы задать скорость движения полотна в двух режимах:

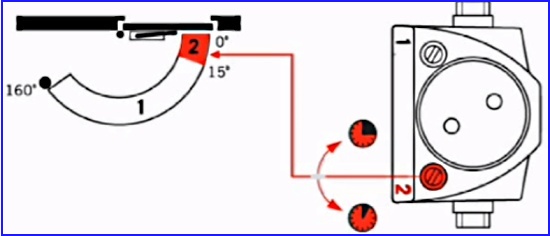

положением первого винта зададим скорость закрывания в диапазоне 180-15º;
вторым винтом «запрограммируем» скорость в диапазоне 15-0º.

Необходимая скорость выставляется посредством поворота винтов вдоль и против нарезки. Более одного поворота наверняка делать не придется.

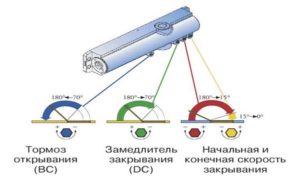

Если дверь оборудовали доводчиками с дополнительными функциями, такими как:

BC (аббревиатура BackCheck) – демпфер, сопротивляющийся слишком резким усилиям в диапазоне 70-110º;
ФОП (от Hold-Open) – фиксатор полотна в открытом положении;
DC (в сокращении Delayed Closing) – затяжной момент движения в зоне 110-70º,

Убедившись, что характеристики скорости отвечают желаниям, а завершается движение требующимся «дохлопом» или «дожимом», закрываем ось доводчика декоративным колпачком.

Теперь работу можно считать завершенной и приступить к пользованию автоматически закрывающейся дверью. Функционировать доводящий механизм будет исправно, если на дверях не будут качаться дети, если нормальной работе доводчика не будут мешать подпирающие приспособления и неразумные руки, вечно стремящиеся захлопнуть или притормозить. При соблюдении правил эксплуатации устройство прослужит долго.

Основные неисправности и способы их устранения

Наиболее распространенными поломками доводчика двери являются:

утечка масла из рабочего механизма;
деформация, надлом рычажного механизма, присоединяющегося к корпусу доводчика;
поломка, искривление крепежных элементов;
некорректная регулировка работы механизма.

Утечка масла

Основным рабочим элементом доводчика является пружина, которая размещена в специальном герметичном корпусе, заполненном маслом. Если в корпусе будет недостаточный уровень смазочного материала, то пружина будет срабатывать с высокой скоростью, что приведет к резкому захлопыванию двери.

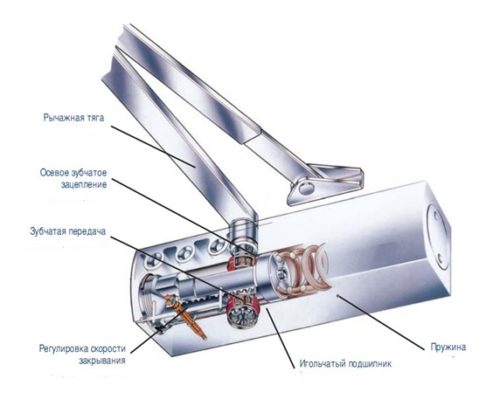

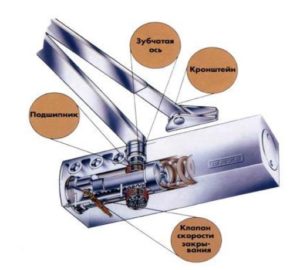

Внутреннее устройство дверного доводчика

Если из корпуса дверного доводчика вытекло масло, то есть обнаружены масляные следы или наблюдается некорректная работа устройства, необходимо:

снять доводчик;
внимательно осмотреть корпус устройства. Если трещина, через которую выходит смазочное масло, небольших размеров, то для ее ликвидации можно воспользоваться обычным герметиком. Если трещина велика, то доводчик подлежит замене;

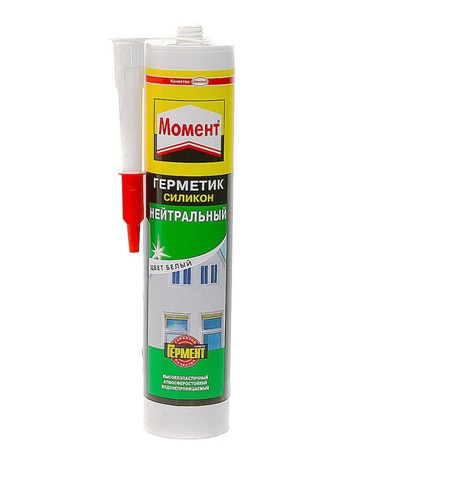

Вещество для устранения трещины

если трещину удалось устранить, то производится дозаправка корпуса доводчика смазочным материалом. Для этого выкручиваются регулировочные винты, находящиеся на торцевой части корпуса, и при помощи шприца или пипетки вводится масло.

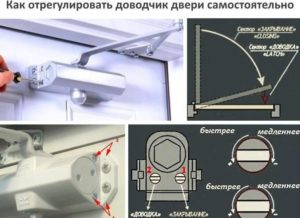

Место расположения винтов регулировки доводчика

Наиболее подходящим смазочным материалом для дверных доводчиков является обычное машинное масло.

Неисправности рычажного механизма

Как устранить неисправности штанги доводчика своими руками? В первую очередь необходимо выяснить вид поломки. Это может быть:

появление трещины, которая приводит к некорректной работе. Устранить трещину на штанге можно при помощи герметика (если она небольших размеров) или при помощи сварки. После заделки трещины рекомендуется тщательно зачистить обработанное место и покрыть любым антикоррозийным составом;
деформация рычага. Такая проблема чаще всего возникает в результате неправильной эксплуатации или чрезмерной нагрузки на доводчик. Если устройство изготовлено из материала, поддающегося правке, то при помощи молотка рычажному механизму придается правильная форма. Если для изготовления тяги доводчика применен высокопрочный материал (например, для уличных механизмов), то рычажная штанга подлежит замене;

В специализированных механизмах можно приобрести тягу к доводчику отдельно. При выборе устройства рекомендуется полное совпадение рабочих параметров.

перелом рычага. Устранить проблему можно исключительно заменой устройства.

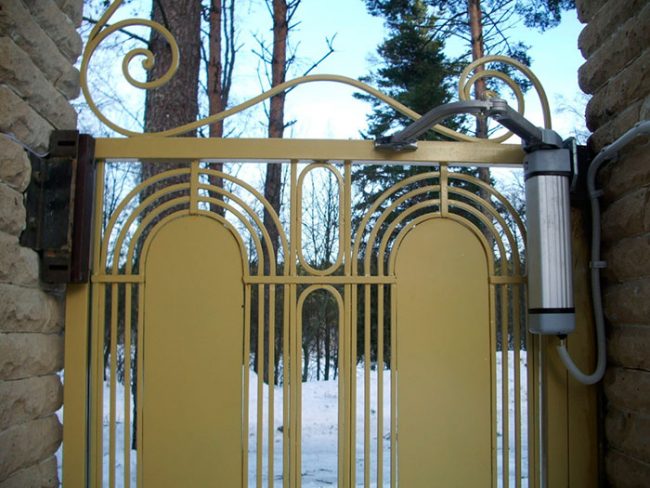

Полный выход из строя рычажного механизма доводчика

Замена крепежей

Если не работает доводчик двери из-за ослабления или порчи крепежных болтов, используемых при установке устройства, то проблема решается в кратчайшие сроки обычной заменой фиксирующих элементов. Главное – правильно подобрать болты для крепления доводчика.

Подбор осуществляется по следующим параметрам:

диаметру;
длине;
шагу резьбы.

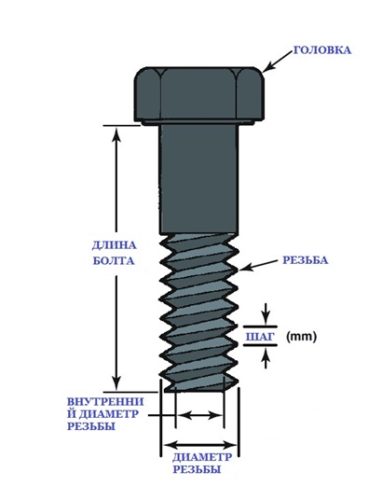

Основные параметры крепежного элемента

Регулировка доводчика

Как отремонтировать доводчик, если при визуальном осмотре устройства не выявлено никаких трещин, изгибов и так далее?

Ремонт дверного доводчика в этой ситуации заключается в корректной регулировке устройства. Стандартный доводчик позволяет регулировать:

скорость закрывания двери до момента окончательного дохлопа;
скорость дохлопа.

Для регулировки используются специальные винты, которые, как правило, располагаются на торцевой части корпуса доводчика или под декоративной накладкой. Для проведения операции потребуется простая отвертка, при помощи которой и происходит вращение винтов.

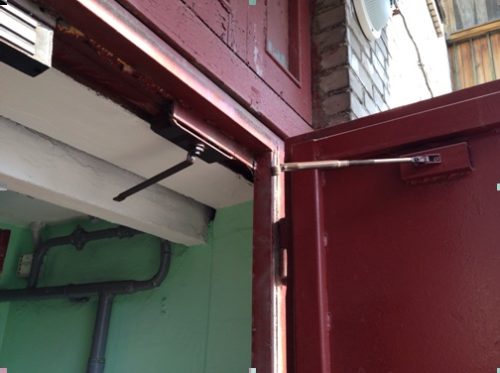

Устранение неисправностей методом регулировки

Подробнее о процессе регулировки доводчика двери можно посмотреть на видео.

” alt=””>

Производить перенастройку доводчика рекомендуется 1 раз в полгода, ведь на условия работы устройства сильно влияет такой фактор, как температура окружающей среды. В холодное время года доводчик работает медленнее из-за того, масло в корпусе устройства густеет, и наоборот.

Самостоятельный ремонт доводчика

При серьезных поломках проще купить новый механизм, чем отремонтировать старый, ведь устройство компактно и чаще всего не предназначено для замены деталей. Однако, с маленькими неисправностями можно справиться самостоятельно.

В зимний период может повредиться корпус, что вызовет утечку масляного состава. В таком случае дверь будет шумно и резко захлопываться, т.е. механизм будет работать, как обычная дверная пружина.

Этапы ремонта:

Найти место утечки.
Оценить масштаб поломки. Если трещина маленькая, то ремонт возможен. Если отверстие велико, и через него вытекло много масла, то лучше приобрести новый механизм.
В случае ремонтопригодности нужно заклеить отверстие герметиком.
Затем следует дозаправить доводчик амортизаторной жидкостью или синтетическим моторным маслом. Для этого выкрутить регулировочные винты, и закапать масло в образовавшиеся отверстия.

С установкой доводчика справится даже начинающий мастер

С установкой и обслуживанием доводчика может справится неопытный мастер. Дверь будет работать в заданном режиме, если соблюдать все условия эксплуатации, например, не притормаживать створку руками и не захлопывать ее привычным способом.

Принцип работы дверного доводчика

Основной рабочей деталью доводчика является пружина, помещенная в металлический корпус, который заполнен масляным составом. Устройство работает за счет взаимодействия рычажной и гидросистемы. При открывании двери пружина сжимается, а масло передавливается из одной полости в другую. Во время обратного движения полотна и распрямления пружины масло служит своего рода амортизатором и обеспечивает плавность процесса.

Система оборудована клапанами, от настройки которых зависит скорость перетекания масла из одного отсека в другой под действием рычагов. Соответственно, их регулировка позволяет настроить плавность автоматического закрывания двери.

Некоторые модели имеют в механизме дополнительные клапаны, обеспечивающие другие функции доводчика. Например, к таковым относится фиксация двери в открытом состоянии и функция дохлопа для лучшего примыкания полотна к лутке или защелкивания замка.

Рычажный механизм можно установить как с внутренней, так и с наружной стороны входа. Снаружи доводчик монтировать нежелательно по причине изменения окружающей температуры и, соответственно, изменения вязкости применяемого в механизме масла.

Дверные доводчики по способу монтажа подразделяются на следующие типы:

накладные, монтируемые на полотно, коробочную конструкцию или в петли вместо стержня;
скрытые механизмы в коробке или полотне при достаточной их массивности;
монтируемые в полу заблаговременно.

В каких случаях нужна регулировка

В целом технический осмотр и при необходимости регулировка доводчику нужны дважды в год. Но вне технического осмотра нужно отрегулировать механизм в таких случаях:

Первичная установка дверей с доводчиком.
Смена сезона. Стоит учесть, что любой доводчик имеет внутри масляные компоненты. При снижении температуры на улице масло несколько твердеет, что затрудняет ход полотна. В свою очередь летом масло оттаивает и делает движение механизма слишком быстрым, хлопающим.
Некорректная работа устройства после технического осмотра и в ходе эксплуатации доводчика.

Разнообразие доводчиков

Изменяемые функции дверного доводчика

Подтянуть или изменить усилие можно самостоятельно. Чаще всего проводится регулировка нижеприведенных параметров:

Скорость закрывания. Она выбирается в зависимости от условий эксплуатации двери.
Максимальное открытое положение. Этот параметр также может регулироваться в большом диапазоне.
Положение промежуточного хода.

Регулировка скорости закрывания дверного полотна

Чаще всего проводится корректировка скорости закрывания двери. Медленное закрытие двери может стать причиной попадания большого количества холодного воздуха в помещение. Особенности проводимой процедуры заключаются в следующем:

Чаще всего устанавливается два регулировочных винта, один из них применяется для изменения скорости перемещения дверного полотна.
Корректировка степени натяжения пружины позволяет изменять скорость перемещения двери. Регулировка предусматривает поворот винта по или против часовой стрелки.

Для изменения рассматриваемого параметра достаточно сделать всего один оборот. Больше не рекомендуется, так как это может стать причиной вытекания смазывающей жидкости.

Регулирование режима “Дохлоп”

Подобный режим требуется для того, чтобы сработал запорный элемент. Среди его особенностей выделяют следующее:

Режим позволяет плавно закрыть двери, оставляя небольшой зазор для полного захлопывания.
Дохлоп обеспечивает плотное прилегание дверного полотна к раме. Практически все двери имеют уплотнительные резинки, которые нужны для исключения вероятности попадания холодного воздуха и мусора в помещение.
Для регулировки рассматриваемого параметра проводится изменение положения второго винта.

При правильном выставлении параметра дверь плавно доходит до конца, когда остается 15 градусов, полотно останавливается и происходит быстрое перемещение. Винт регулирует также скорость движения.

Функция “Открытое положение”

В некоторых случаях дверь должна задерживаться в открытом положении. Особенности подобной процедуры заключаются в следующем:

Многие механизмы снабжаются функцией Hold Open.
Регулировка предусматривает открытие полотна до положения 90 градусов, после чего затягивается фиксатор.
За счет подобной настройки можно сделать так, чтобы дверь была открыта при достижении требуемого градуса. В некотором положении срабатывает фиксатор, который может держать полотно на протяжении длительного периода.

Для закрытия двери нужно немного потянуть ее на себя. Небольшое усилие приведет к тому, что фиксатор сместится.

Настройка промежуточного хода

Промежуточный ход может регулироваться при помощи третьего винта. Регулировка проводится следующим образом:

Дверь открывается на требуемый угол.
Выполняется поворот винта.

Работа с винтами

Регулировка в большинстве случаев предусматривает работу с винтами. Этот момент определяет то, что необходимости в разборе конструкции и замене основных элементов нет

Работу с винтами нужно проводить осторожно:

Слишком сильная нагрузка становится причиной повреждения внутреннего механизма.
Много витков приводят к снижению степени герметичности, есть вероятность вытекания жидкости.
Для работы с винтом требуются плоскогубцы. В некоторых случаях в комплект поставки включается специальный ключ.

Иногда элемент скрыт под заглушками, за счет чего обеспечивается высокая степень защиты от воздействия окружающей среды.

Список источников
