Болгарки: устройство и принципы работы ушм

Электрическая схема

Знание назначения главных частей не даст 100% положительного результата при ремонте. Необходимо также разобраться и понять, как устроена электрическая схема болгарки и как работает электродвигатель. В схеме задействовано две обмотки, которые последовательно подключаются через силовой провод к сети с напряжением 220 В и не связаны между собой в электрической цепи. Механически установленный выключатель связывается с кнопкой включения и отключения шлифмашинки. Каждая из обмоток соединяется через контакты с графитовыми щетками. Через щетки обмотки соединяются с коллектором ротора.

Очень важно и то, что якорь имеет много обмоток, однако с графитовыми щетками соединяется только две обмотки, а выход из строя чаще всего происходит по причине разрыва электрической цепи. Диагностика электроцепи устройства производится специальным прибором — тестером

Портативное измерительное устройство используют не только в ремонте болгарки, но и для проверки других электрических инструментов и приборов.

Правильная проверка должна производиться от входного силового кабеля с переходом к последовательно подключенным элементам. При проверке проводимости переключатель мультиметра выставляется на минимальное напряжение.

Неисправности электроцепи коллекторного мотора

Чаще всего поломки в электрической цепи болгарки происходят по таким причинам:

Износ коллектора;
Поломка кнопки запуска;
Износ угольных или графитовых щеток;
Перегрев и замыкание в обмотке статора;
Перегрев и обгорание обмотки ротора;
Повреждение силового провода.

Такие неисправности являются наиболее частыми, но существуют и другие поломки, связанные с разрывом электрической цепи.

В каких случаях можно спасти якорь и восстановить его своими руками

Если повреждение якоря установлено с гарантированной точностью, деталь необходимо извлечь из электродвигателя. Разборку мотора надо производить с особой аккуратностью, предварительно сняв щётки и отсоединив клеммы питания. Вынимается ротор вместе с опорными подшипниками и крыльчаткой охлаждения мотора, они составляют с ним единое целое.

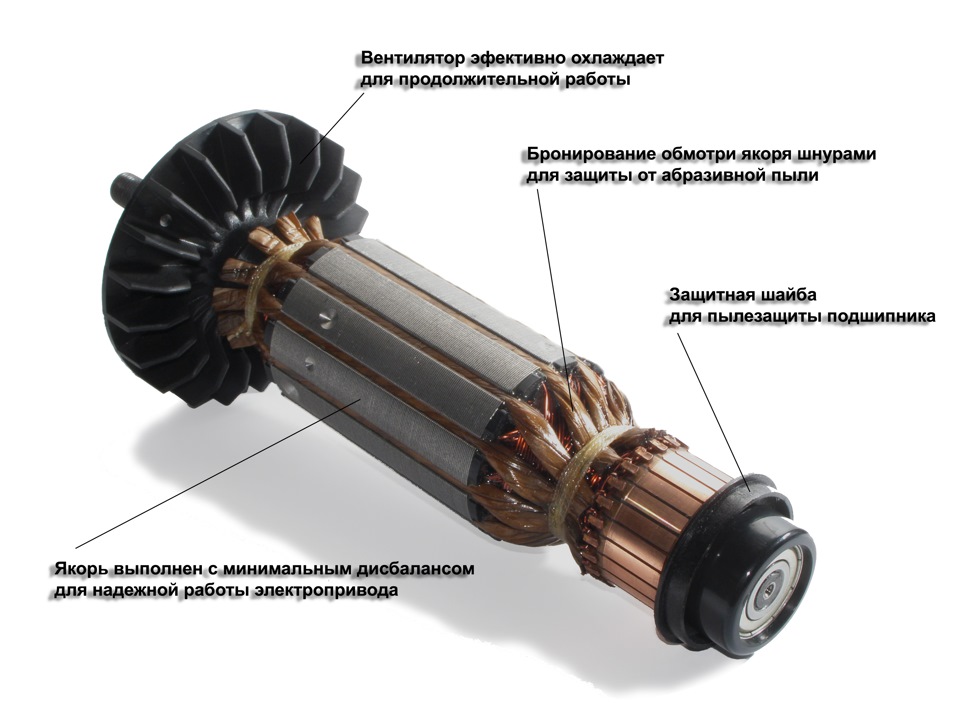

Схема устройства якоря болгарки

Если в якоре повреждена большая часть проводки и в результате перегрева нарушена балансировка, его лучше заменить целиком. О нарушении балансировки говорит повышенная вибрация и неравномерный гул при работе механизма.

Как перемотать якорь — пошаговая инструкция

Если балансировка якоря не нарушена, а проблема только в испорченных обмотках, то такой якорь можно восстановить самостоятельно, перемотав катушки. Перемотка ротора в домашних условиях требует большого терпения и аккуратности.

Для самостоятельной перемотки якоря понадобится:

провод для новой обмотки. Используется медная жила с диаметром, точно соответствующим старому проводнику;
диэлектрическая бумага для изоляции обмотки от сердечника;
лак для заливки катушек;
паяльник с оловянно-свинцовым припоем и канифолью.

Перед перемоткой важно сосчитать количество витков провода в обмотке и намотать на катушки такое же количество нового проводника. Процесс перемотки состоит из следующих шагов:

Процесс перемотки состоит из следующих шагов:

Демонтаж старых обмоток. Их надо аккуратно удалить, не повредив металлического корпуса якоря. Если на корпусе обнаружились какие-либо заусенцы или повреждения, их надо загладить напильником или зашлифовать наждаком. Иногда, для полной очистки корпуса от шлаков, мастера предпочитают обжигать его горелкой.
Подготовка коллектора для подключения нового провода. Снимать коллектор нет необходимости. Следует осмотреть ламели и замерить мегомметром или мультиметром сопротивление контактов по отношению к корпусу. Оно должно быть не более 0,25 МОм.
Удаление старой проводки на коллекторе. Тщательно убрать остатки проводов, прорезать пазы в части контактов. В дальнейшем в пазы будут вставлены окончания проводов катушек.
Установка гильз для якоря. Гильзы делаются из диэлектрического материала толщиной 0,3 мм, например, электротехнического картона. Нарезать определённое количество гильз и вставить в пазы очищенного якоря.
Перемотка катушек. Конец нового проводника приприпаивается к окончанию ламели и наматывается последовательными круговыми движениями, против часовой стрелки. Такая укладка называется «укладкой вправо». Намотка Повторить для всех катушек. Возле коллектора стянуть провода толстой нитью из х/б ткани (капрон применять запрещено, так как он плавится при нагреве).
Проверка качества намотки. По окончании укладки всех обмоток, проверить мультиметром отсутствие межвитковых замыканий и возможных обрывов.
Финишная обработка. Готовую катушку обработать лаком или эпоксидной смолой для скрепления обмотки. В заводских условиях пропитку сушат в специальных печах. Дома это можно сделать в духовке. Как вариант — применять для пропитки быстросохнущие лаки, нанося покрытие в несколько слоёв.

Как проверить исправность якоря и выполнить его ремонт на болгарке своими руками

Если перестала работать углошлифовальная машинка, и имеются подозрения на то, что из строя вышел электромотор, то для начала рекомендуется произвести процедуру проверки исправности якоря или ротора. Эта вращающаяся часть, которая крепится при помощи шариковых подшипников скольжения внутри статора. Чтобы проверить, годен ли ротор на болгарке или пришло время его замены, нужно извлечь его из статора, и приступить к выполнению следующих действий:

Вооружиться мультиметром, при помощи которого можно измерить сопротивление обмотки якоря
Для начала требуется оценить состояние медных пластин коллектора. Недопустимо наличие нагара на них, и если такие признаки имеются, то следует воспользоваться наждачкой. После этого протирается поверхность пластин коллектора спиртом, что позволит устранить признаки нагара на поверхности устройства
Осмотреть состояние обмотки ротора. На них не должны прослеживаться признаки нагара, почернений и окислов
Приступаем к проверке состояния обмотки якоря. Мультиметр ставим в режим измерения сопротивления (200 Ом)
Одним щупом инструмента прикасаемся к пластине коллектора, а второй к металлическому сердечнику устройства. Прибор при этом не должен ничего отображать. Если появляется какая-либо величина сопротивления, то это значит, что в обмотке нарушена изоляция, и происходит утечка тока на железо, что недопустимо
Проверка обрыва обмотки якоря. Для проверки понадобится произвести измерения сопротивления между каждой пластиной коллектора. Для этого выявляется стандартное значение сопротивления, измеряя это значение между двумя пластинами коллектора. В зависимости от мощности агрегата, сопротивление в обмотках может отличаться. Каждая обмотка должна иметь одинаковое значение сопротивление, но если при замерах обнаруживается, что величина в несколько раз выше стандартного, значит уместно предположить, что в обмотке произошел обрыв. Устранить обрыв обмотки ротора можно двумя способами — перемотать детали или заменить. Опыт показывает, что проще купить новый якорь, чем сдавать его на перемотку. Цена в обоих случаях будет примерно одинакова, а ремонт болгарки своими руками будет выполнен очень быстро
Проверка межвиткового замыкания. Для проверки наличия межвиткового замыкания мультиметр не подходит, но вместо него можно использовать специальный прибор, который так и называется «прибор для измерения межвиткового замыкания». Как выявить прибором наличие межвиткового замыкания, подробно показано в видео материале ниже

https://youtube.com/watch?v=arIRsKbDvXo%3F

Ремонт якоря электродвигателя болгарки своими руками заключается в определении его исправности. Если удается установить, что деталь неисправна, то починить ее могут либо в сервисном центре, перемотав обмотку, либо же восстановить исправность работы электромотора можно путем замены старого ротора новым. Если установлено, что якорь целый и не имеет дефектов, то нужно проверить целостность статора.

Из-за чего возникает проблема?

При вращении на холостом ходу столкнуться с подобной проблемой сложно. Особо при работе с легкими кругами и инструментом с функцией плавного пуска. Однако после увеличения оборотов и соприкосновения с разрезаемой поверхностью происходит следующее:

При возникновении сопротивления материала у круга резко снижается угловая скорость вращения, он тормозит.
Двигатель по инерции продолжает несколько мгновений работать на прежних оборотах, увлекая за собой редуктор и шпиндель.
Гайка фиксатор инерцией сильнее затягивается по резьбе шпиндельной головки, тем самым впрессовывая отрезной диск.

Все, процесс затягивания фиксирующего фланца завершен – нештатная ситуация на лицо. На ее возникновение влияют следующие факторы:

Большой размер круга.
Высокая мощность инструмента.
Массивность ротора.
Резкое увеличение глубины резки, т.е. увеличение сопротивления.

В этом случае снять диск с болгарки бывает очень сложно. Необходимо принимать дополнительные меры.

Заклинило гайку – как откручивать?

Снять диск на болгарке, если его закусило, бывает не так просто, особенно не повредив режущий элемент или инструмент. Также рассмотрим несколько вариантов действий.

Замена диска противоположным вращением

Этот способ имеет несколько преимуществ – можно проводить без ключа и со сломанным фиксатором шпинделя. Новички в работе с УШМ ошибочно полагают, что если сломался стопор открутить гайку почти невозможно. Однако это далеко не так. Не потребуются даже ключи.

Суть в том, что абразивный круг требуется повращать в разные направления. Надев плотные перчатки, нужно по нескольку раз ударять по режущей кромке круга. Именно этим вы обеспечите переменное движение в разные стороны. Как правило, хватает пары резких ударов, чтобы гайку можно было с легкостью открутить.

Рожковым ключом и торцевой головкой

В этом случае придется немного доработать имеющиеся стандартные инструменты – рожковый ключ на 17 и торцевую головку на 24 мм. Толщина ключа стачивается до 4 мм. На головке вытачивается 4 выступа, попадающих в отверстия гайки-фиксатора.

После подготовки ключ помещается в пространство под диск, а головка надевается на фланец УШМ и поворачивается в противоположном вращению круга направлении. После этого его можно с легкостью снять и поставить новый.

Нагрев

Это один из способов снять диск с болгарки без ключа. Фиксирующая гайка нагревается промышленным феном или газовой горелкой. После этого фланец будет откручиваться намного легче. Однако существует риск повреждения деталей из пластика болгарки или редуктора.

С помощью гвоздя

Для этих целей лучше всего подойдет гвоздь 100 мм. Его следует согнуть в П-образную фигуру так, чтобы концы свободно входили в отверстия зажимного фланца. Удаляется острие и шляпка. Вставив гвоздь в отверстия, отворачивается фиксатор. Если усилий рук не хватает, то добавьте в форме рычага гвоздь или отвертку.

При помощи газового ключа

Применение этого инструмента обосновывается увеличением прикладываемого момента силы за счет увеличенного плеча. Газовым ключом будет намного проще раскрутить заклинившее соединение

Однако, устраняя закусывание, важно помнить, что приложив чрезмерное усилие, есть риск повредить фиксатор шпинделя или прижимную гайку

Перфоратором или дрелью в режиме долбления

Открутить диск на болгарке без ключа можно с помощью дрели или перфоратора, предварительно переведя его в режим отбойного молотка. В качестве рабочей насадки используется подходящий бур, чаще всего, 6 миллиметров. Бур упереть в край отверстия прижимной гайки, зафиксировать движение шпинделя и кратковременным включением сдвинуть ее с места. Подобный способ позволяет отворачивать даже очень сложные закусывания.

Выстукивание гайки

Данный способ схож с предыдущим, только можно использовать подходящий металлический прут или зубило. Зафиксировав головку шпинделя, простукивать по краям отверстий зажима в направлении движения круга. Чуть сдвинув фиксатор с мертвой точки, вы сможете открутить его руками. Однако метод не самый безвредный для инструмента – повреждаются посадочные отверстия под стандартный ключ.

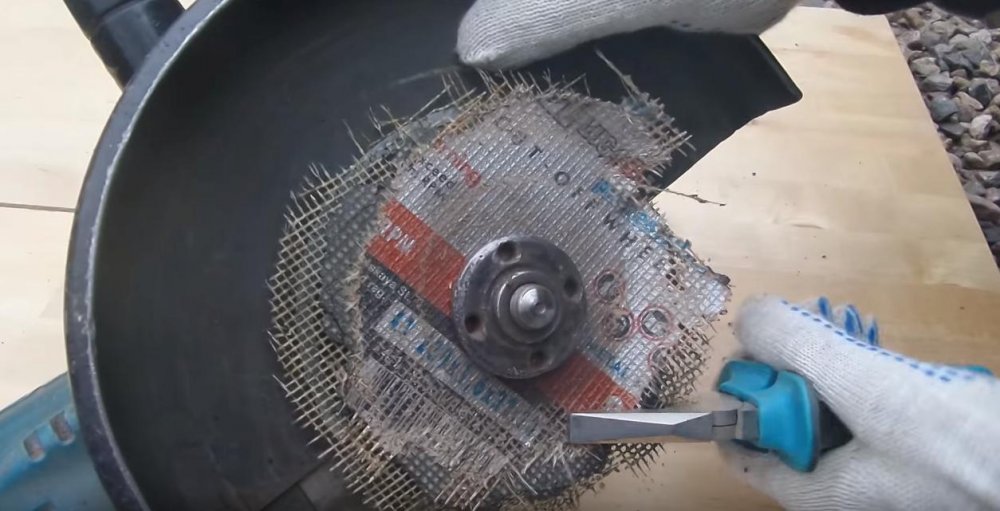

Разрушение режущего круга

Выкручивать заклинившую гайку можно путем полного разрушения диска. Если уже есть повреждения, то можно доламывать руками, но чаще всего этого не получится сделать. Лучше взять ножовку или полотно по металлу и распилить. В результате у вас останутся центральное кольцо и труднодоступные куски. Найдя подходящую пластину, зажав ее в тисках, сточить об нее остатки абразива до металлического кольца. После этого она будет с легкостью откручиваться стандартным ключом.

Самым радикальным способом выкручивания заклинившей прижимной гайки является ее распил. К нему желательно прибегать только в крайних случаях. Конечно, отыскать новую вы сможете, но придется потратить свое время и деньги. Не редко запасные зажимные элементы есть в комплекте поставки УШМ.

Электрические поломки

Итак, к самым распространенным электрическим неисправностям относятся:

повреждение кабеля питания на входе в УШМ;
износ или деформация угольных щеточек;
неисправная кнопка запуска;
короткое замыкание или же обрыв статора;
короткое замыкание или обрыв ротора;
износ или расслоение коллекторых ламелей.

Электрические поломки рекомендуется определять с помощью тестера или иного устройства. Болгарка характеризуется достаточно простой электросхемой, которая не нуждается в особых познаниях. Нужно лишь быть предельно осторожным и соблюдать правила безопасности.

Самой распространенной причиной является обрыв питающего провода. Решается эта проблема его полной заменой или исключением из электросхемы участка, который вышел из строя. Обнаружить неисправность можно с помощью обыкновенного тестера.

Если у вас нет в наличии этого прибора, то можно воспользоваться специальной индикаторной отверткой.

Также стабильное функционирование электрического инструмента находится в зависимости от состояния угольных щеточек. Полный контакт этих элементов с ламелями и общее состояние влияет на работу роторного коллектора. Кстати, своевременная смена этих деталей позволяет предотвратить многие поломки.

Уровень износа щеток определяется характером искрения в районе расположения коллектора. Искрение, как правило, должно быть ровным по всей площади пятна контакта ламелей и угольных щеток. Искрение по кругу свидетельствует о неисправности в цепочках ротора.

В УШМ рекомендуется использовать лишь оригинальные угольные щетки. «Самопальные» изделия устанавливать можно, но лишь на короткий срок.

Поломки кнопки запуска зачастую проявляются в ненадежном или затруднительном запуске инструмента. Неисправность данного плана возникает и пропадает самопроизвольно.

Не стоит пользоваться УШМ со сломанной кнопкой активации. Эта поломка может привести к заклиниванию рабочего элемента при работе, что повлечет за собой более серьезные последствия. При этом починка заключается в банальной замене поврежденной детали.

О поломке статора может свидетельствовать непроизвольная раскрутка вала. УШМ при этом будет набирать предельные обороты. Причиной здесь может служить межвитковое замыкание в статорной обмотке.

Многие неисправности могут быть устранены лишь опытными специалистами. Увеличить срок службы статора можно лишь регулярной смазкой, чисткой и заменой подшипников и угольных щеточек.

Как правило, статор в болгарке ломается очень редко. К этой неприятности может привести перегрев УШМ при эксплуатации. Проявляет себя поломка существенным нагревом конструкции инструмента и появлением горелого запаха.

Поломка ротора в УШМ может быть следствием неправильного использования оборудования, регулярных перегревов, попаданием пыли в коллекторные ламели и несвоевременной/неправильной замены угольных щеточек.

Сначала на коллекторе увеличиваются размеры искры, после этого возникает аромат гари и дым. Работа болгаркой с неисправным редуктором характеризуется сильным гулом и стуком.

Ремонт ротора, как и ремонт болгарки своими руками, — это очень непростая процедура. Потому для этой цели лучше обратиться к специалистам сервисцентра, которые произведут ремонт болгарки интерскол очень качественно и оперативно.

Замена якоря самостоятельно в домашних условиях

Практика показывает, что если решено заменить якорь болгарки, то менять его лучше всего вместе с опорными подшипниками и крыльчаткой охлаждения двигателя.

Для замены потребуются:

Новый якорь УШМ. Должен соответствовать вашей модели. Взаимозамена с другими моделями — недопустима.
Отвёртки, гаечные ключи.
Мягкая щётка и ветошь для протирки механизма.

Как снять якорь

Замена якоря начинается с разборки болгарки. Выполняются следующие шаги:

Отвёрткой выкручиваются щёточные узлы с двух сторон. Извлекаются щётки.
Выкручиваются 4 винта, крепящие корпус редуктора.
Аккуратно вскрывается и снимается крышка редуктора для получения доступа внутрь шестерёночного механизма.
Снимается стопорное кольцо, фиксирующее малую шестерню на якоре.
Освобождается от крепления фиксатор якоря, извлекается якорь вместе с малой шестернёй и подшипником.
Шестерня, подшипник и диск фиксации якоря снимаются, протираются ветошью.Подшипник снимается специальным съёмником.

Видео: замена подшипников на болгарке

Как поставить якорь на место

Чтобы установить на место новый якорь болгарки следует взять новую деталь, после чего собрать инструмент в обратном порядке. Последователь действий следующая:

На вал якоря устанавливается диск фиксации.
Методом напрессовки устанавливается подшипник.
Насаживается малая шестерня и фиксируется стопорным кольцом.
Якорь заводится в корпус редуктора, совмещаются стыковочные отверстия.
Закручиваются болты крепления редуктора.
Якорь с редуктором вставляется в корпус болгарки и фиксируется.
Щётки осаждаются на свои места, закрываются крышками.

После выполнения указанных действий болгарка готова к работе. Замена якоря произведена.

Видео: как проверить болгарку

Древняя суфийская мудрость гласит: «Умён тот человек, который способен выйти с достоинством из сложной ситуации. Но мудр тот, кто в такую ситуацию не попадает.» Соблюдая правила эксплуатации бытовой техники, не допуская перегрева мотора, можно избежать поломок и неурядиц в работе болгарки. Содержание и хранение инструмента в чистоте и сухости предотвратит его механизмы от загрязнения и окисления токонесущих элементов. Своевременное техническое обслуживание инструмента гарантированно избавит от неприятных сюрпризов во время работы.

“Взбесившийся” статор

После активации шлифмашинка начинает набирать максимальный ход? Поздравляем, вы столкнулись с витковым замыканием на обмотке статора. Здесь впору обращаться в мастерскую, но можно попытаться справиться с поломкой самостоятельно.

Некоторые неисправности могут устранить только специалисты

Лобовую часть старой обмотки придется срезать, остатки удалить. Самое сложное в создании новой обмотки – соблюсти точную толщину проволоки, количество витков и их плотное прилегание по отношению друг к другу. Если считаете, что у вас получилось, вставляйте две катушки в корпус статора, выводы фиксируйте обмоточным проводом, который стоял в корпусе изначально. Концы изолируйте гибким проводом того же диаметра.

Не перегружайте болгарку работой во избежание перегрева и не шлифуйте долго на пониженных оборотах (ниже оборотов холостого хода). Если иногда это приходится делать, дайте болгарке поработать 1 минуту на холостом ходу.

Своевременная чистка, смазка и замена проблемных деталей позволят существенно продлить срок службы инструмента, работать которым будет одно удовольствие.

Болгарка – правила работы электрошлифовальным инструментом

Угловую шлифовальную машинку именуют «болгаркой» только на ремонтных просторах бывшего СССР по прозаичной причине – ее производством единолично занимался завод «Элтос-Болгарка» в г. Пловдив. Скоростной отрезной круг является незаменимым помощником при обработке самого прочного металла, при обустройстве сайдинга на потолок, при раскрое арматуры, листов, профилей и множестве других ремонтных операций. Не менее популярны шлифовальные возможности болгарок – они позволяют устранить заусеницы, шероховатости как с металла, так и с камня или мрамора.

За последние 40 лет ассортимент болгарок колоссально вырос, но правила обращения с этим удобным и многофункциональным инструментом особо не изменились. Более того – ремонт часто предотвращается соблюдением простых эксплуатационных рекомендаций:

Не снимайте кожух над абразивным кругом без крайней необходимости. Если же этого избежать нельзя, обязательно работайте в защитных очках и оберегайте инструмент от любых боковых касаний;
Не обрабатывайте дерево, ДСП, МДФ и схожие материалы – для этого имеются пилы и ножовки;
Держите болгарку крепко и уверенно – при заклинивании диска весь инструмент может вырвать из рук, он получит сильные повреждения и повлечет опасность серьезных травм;
Работа любой болгарки сопровождается наличием характерных искр – остерегайтесь их попадания на электропроводку, шнур питания и любые другие горючие материалы;
Любая заготовка – разрезаемая или шлифуемая – должна быть надежно закреплена. Даже если предстоит резка замурованного в бетон арматурного прута при возведении ленточного фундамента из профнастила, следует убедиться в прочности всей конструкции до нажатия кнопки «Пуск» на шлифовальной машине;
Не давите на деталь для ускорения работы. Принцип работы абразивных кругов заключается в стирании материала заготовок и не нуждается в большом прижимном усилии. Точность движений при работе с болгаркой столь же полезна, сколь вредна грубая сила.

Фото из чего состоит болгарка, remsam1.com

На фото – как работать болгаркой по дереву, muratordom.com.ua

Фото как шлифовать камень болгаркой, bezgvozdya.ru

На фото – как шлифовать металл болгаркой, sovetmaster.com

Фото болгарки для резки кафеля, eto-vannaya.ru

Механические неисправности УШМ

Болгарка — это углошлифовальная машина, предназначенная для выполнения отрезных, шлифовальных, полировальных работ. Болгарка в процессе работы подвергается большим нагрузкам, работает в запыленной среде.

Чрезмерные нагрузки при использовании болгарки в режиме «Резание» вызывают повышенный износ не только подшипника, но и зубьев шестеренок редуктора.

Главная неисправность болгарки по механической части, износ или разрушение подшипника скольжения на валу большой косозубой шестерни редуктора.

Устранить неисправности болгарки несложно, если под рукой есть ее схема, описание и рекомендации по выполнению ремонтных работ.

Ремонт подшипников скольжения

Слабым местом любой угловой шлифовальной машины являются подшипники. И хотя, их немного в конструкции, всего три, именно они чаще всего приводят к механическим поломкам. На подшипники отрицательное воздействие оказывают:

высокая скорость вращения;
работа на предельных режимах;
недостаточное количество смазки;
попадание пыли или грязи;
несвоевременная замена или разрушение угольных щеток.

Конструкция всякой болгарки предусматривает быструю и не составляющую сложности замену любого подшипника.

Неисправности болгарки, связанные с износом или разрушением подшипника скольжения на валу редуктора характеризуются появлением неприятного постороннего звука.

Разрушение подшипника скольжения обнаруживается проверкой люфта вала установки рабочего инструмента. Определяется путем покачивания в разные стороны вала при установке рабочего инструмента.

При очередной установке рабочего инструмента проверьте люфт вала, покачивая за его конец в разные стороны. Люфт должен отсутствовать или быть минимальный.

Появление люфта указывает на необходимость замены подшипника скольжения.

Ремонт подшипника заключается в его извлечении из корпуса и снятии с вала редуктора.

Снимать подшипник с вала лучше при помощи съемника. Внутреннюю обойму разрушенного подшипника лучше всего доставать при помощи метчика нужного диаметра, предварительно вкрученного в обойму.

С ротора подшипники снимаются при помощи съемника или народным способом.

В тиски вставляются ключи или полосы металла, подшипники укладываются на ключи и при помощи наставки из мягкого металла и молотка весом не менее 400 г выколачиваются с оси вала.

Ремонт редуктора болгарки

Степень износа шестерней редуктора болгарки проверяется на пятно контакта. Предварительно редуктор полностью очищается от старой смазки. На малую шестерню редуктора наносится специальная синька, редуктор проворачивается. Дальше надо снять ведомую большую косозубую шестерню и посмотреть через лупу на пятно контакта. Оно должно занимать в общей сложности не менее 50% поверхности зуба.

В противном случае шестерни необходимо заменить или откорректировать профиль зуба. Исправление профиля зуба не раз описывалось на страницах данного сайта.

Но такая неисправность устраняется только опытным мастером.Чаще всего зализанные, срезанные или разрушенные шестерни меняются целиком, причем в паре.
