Как починить механизм?

Если работоспособность устройства вызывает нарекания, и вместо того, чтобы двигаться плавно и бесшумно, дверного полотно захлопывается с большой силой, значит, механизм вышел из строя. Подобным образом движется створка, удерживаемая обычной пружиной. Упругий элемент позволяет быстро захлопнуть дверь с сильным ударом о коробку.

Такой характер работы говорит о том, что вытекло масло. Требуется срочный ремонт доводчика двери, выполнить который своими руками при определенных условиях сможет каждый. Однако не стоит сразу выбрасывать сломавшийся механизм. Ознакомившись с порядком работы дверного доводчика, можно вернуть ему работоспособность. Для этого сначала убедитесь, насколько это целесообразно и актуально.

Последовательность выполнения работ

Ремонтные работы начинают с демонтажа доводочного механизма. Аккуратно выкручивают все крепежные элементы. В таком случае работать намного проще. Кроме того обеспечивается свободный доступ ко всем элементам доводочного механизма. Разобранный механизм укладывают на ровной поверхности, чтобы исключить потерю его составных элементов. Перед этим на рабочий стол или пол стелют ненужную ветошь или укладывают плотную бумагу.

Демонтаж доводчика

Для начала внимательно осмотрите корпус механического устройства. Иногда из-за усталости материала или механического воздействия на его поверхности появляются небольшие трещины, через которые и вытекает рабочая жидкость. Если размер повреждения сравнительно небольшой, вернуть работоспособность механизму не составит труда.

Обезжирив место, в котором появился дефект, воспользуйтесь холодной сваркой или клеящим веществом с подходящим составом. Выполняйте работу аккуратно. Наличие даже небольшого отверстия станет причиной утечки рабочей жидкости.

После того как целостность корпуса восстановлена, выполняется заправка механизма. Для этого:

Освобождается отверстие, в которое закручен регулировочный винт. Последний полностью выкручивается. Практически у всех современных моделей такая возможность предусмотрена. Однако если конструктивное исполнение доводочного механизма не предусматривает такую возможность, от ремонтных работ придется отказаться;
С помощью шприца в отверстие добавляется рабочая жидкость. Используют и другое приспособление вместо шприца, которое позволит создать небольшое давление и сформировать узкую струю. В таком случае состав заливается проще. Количества должно быть достаточно, чтобы полностью заполнить корпус доводочного механизма;
Выгоняют воздух, который окажется внутри цилиндра при выполнении заправочных работ. Чтобы в доводчике не осталось воздуха, несколько раз сымитируйте процесс закрывания / открывания створки. Чтобы это сделать, придется приложить определенное усилие

При этом важно работать аккуратно, чтобы соблюсти технику безопасности. Хотя сам механизм будет скользким.

Большой размер повреждения или подтекание рабочей жидкости между резиновыми уплотнителями делает выполнение ремонтных работ нецелесообразными. Восстановить вытекающий объем удастся только на время, своевременно заливая нужное количество. Высокая стоимость комплектующих или их отсутствие станут веским аргументом для покупки нового доводочного механизма.

Правильно установленный доводчик

Чтобы этого избежать, своевременно проводите регулировку механизма и его обслуживание. Это не позволит ему сломаться. Для этого разберитесь в принципе работы механизма, и запомните, какое обслуживание ему необходимо.

Как устроен доводчик?

Стандартный доводчик разделяют на три составные части:

главный крепящийся корпус;
штангу;
крепящийся элемент.

Внутри корпуса устройства расположена пружина, которая при открывании двери сжимается. Как только полотно отпущено, она начнет возвращаться в исходное состояние. Замедлить этот процесс и сделать его плавным помогает специальный состав — за счет своей вязкости, он предотвращает резкое захлопывание двери.

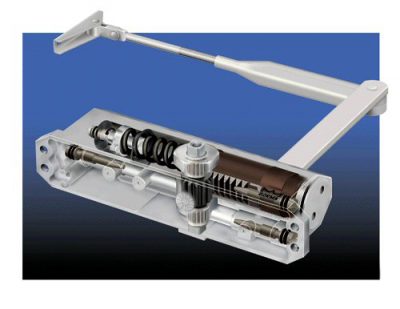

Один из вариантов внутреннего механизма

В корпусе предусмотрено два отсека, в одном из которых состав остается до тех пор, пока дверь закрыта. При изменении состава масло перетекает во второй отсек, где происходит торможение движения пружины.

Пружина тесно связана со штангой — подвижным элементом механизма, соединяющим основной корпус и дополнительный — крепящийся к стене или двери (зависит от модели).

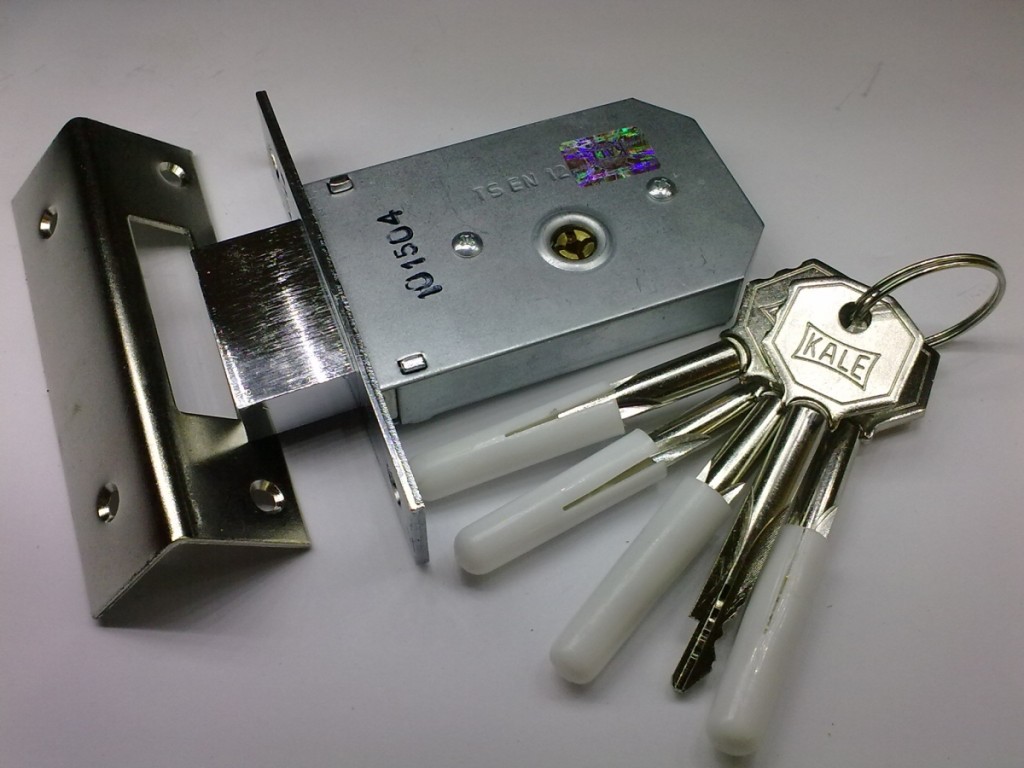

Прочистка и настройка замка

Иногда замок начинает плохо работать даже если нет видимой проблемы с петлями и другими системами. Практически вседа в этом вина самого замка.

Общая чистка и регулировка вашей старой металлической входной двери могут дать ей жизненный запас, особенно заметны такие процедуры на замке, после них он начинает работать как новый. Замки накладного типа легко достаются из двери, причем почистить и смазать такое устройство достаточно несложно. А замки других типов лучше отдавать на ремонт мастеру, ведь они достаточно сложны.

Частота обслуживающих мер для замков полностью зависит от условий работы последнего и частоты использования. К примеру, замок в квартирной двери проживет без обслуживания около года, а для замка в дачном доме приемлемо обслуживание раз в три месяца. Для максимального эффекта необходимо не только знать как отрегулировать и обслужить входную железную дверь, но и суметь сделать это качественно. В этом поможет широкий выбор спецсредств, которые не только могут помочь в устранении грязи, но даже помогут расплавить лед.

При выборе смазочного материала важно не ошибиться, и выбирать, в зависимости от типа механизма. Так, цилиндровый замок можно вообще не смазывать, но одну из его разновидностей — ригель, необходимо промазывать машинным маслом, чтобы уменьшить трение частей при работе

Для смазывания сувальдных замков вам потребуется обыкновенный карандаш. Чуть крошим грифель, а образовавшуюся крошку сыплем в замок. Для большего эффекта можно попробовать вдуть грифель в замок. Этот нетривиальный способ того, как при помощи грифеля отрегулировать дверь очень полезен, ведь обычная замочная смазка для сувальдного замка будет только вредна, поскольку поможет механизму загрязниться еще больше, что впоследствии выведет его из строя.

Смазываем цилиндровый замок

Брызгаем в цилиндр необходимое чистящее средство до тех пор, пока немного его не вытечет из емкости

После этого необходимо вставить ключ в замок и вынуть его, но не поворачивать, иначе механизм может заклинить и вам придется искать, как отрегулировать сломанную по неосторожности алюминиевую дверь

Крестообразный цилиндрический замок.

Далее протереть чистой тряпицей ключ от смазки, затем впрыскиваем в цилиндр еще масла и снова вставляем-вынимаем ключ. После того, как масло до конца растечется по цилиндру, вставляем ключ и поворачиваем в разные стороны несколько раз. Для очистки и смазки цилиндра можно применять обыкновенное машинное масло.

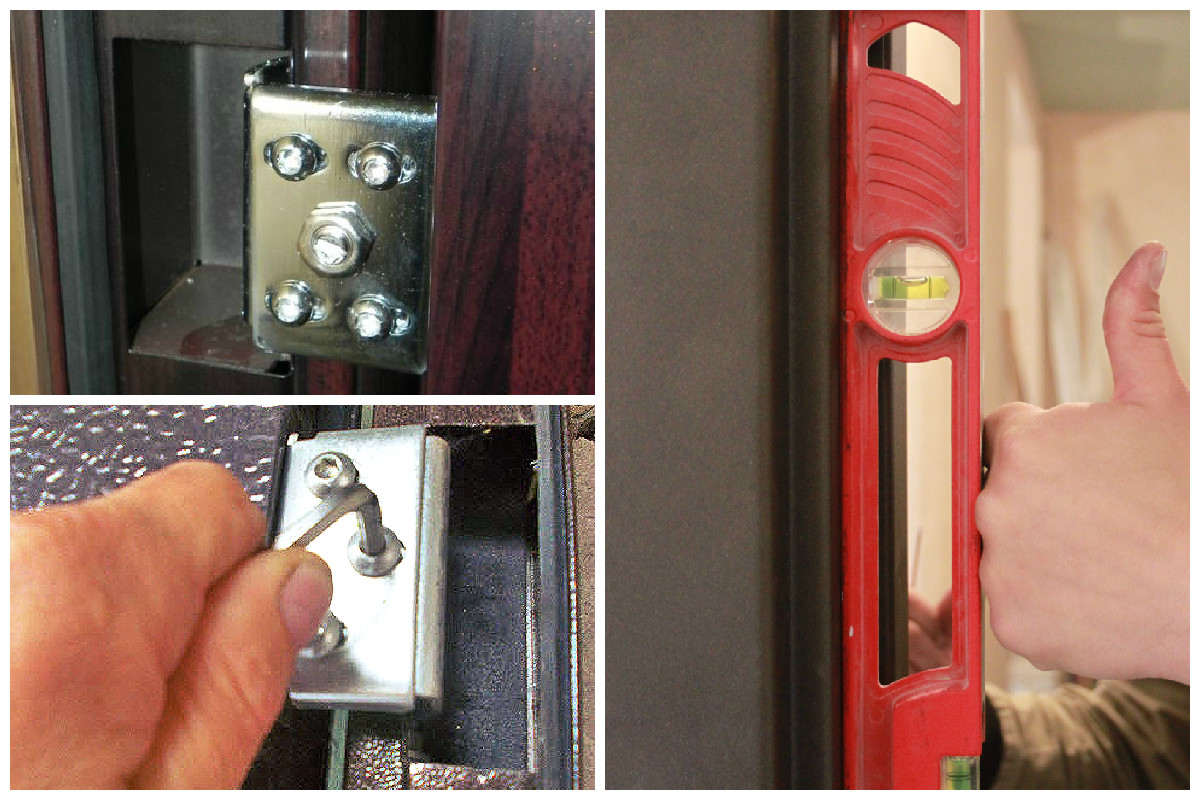

Как регулируется прижим дверного полотна

Проблемы с дверями могут быть вызваны неправильной установкой и даже слишком толстой уплотнительной лентой. Так если ваша новая дверь закрывается туго, с усилием, то лучше потерпеть пару недель, возможно толстая уплотнительная лента немного усядется и все встанет на свои места.

Уплотнительная лента по периметру двери должна плотно прилегать к полотну.

Хуже когда мастера при установке наделали ошибок и прижим полотна по периметру короба не равномерный. Чтобы это выяснить, вам сначала нужно визуально обследовать короб при закрытых дверях неравномерный зазор обычно видно.

Как только вы заметили несоответствие нужно выяснить масштабы проблемы. Чтобы определить величину зазора используется обычный лист бумаги формата А4, он вставляется в проблемное место и двери закрываются, если в каком-либо месте лист свободно вытягивается, то в этом месте нужно ровнять короб.

Проверка прижима двери при помощи бумажного листа А4.

Ровнять короб дело не легкое, обычно мастера крепят подобные конструкции на анкерные болты, плюс этого метода в том, что при необходимости болты можно ослабить или вообще выкрутить, после чего проводить какие-то манипуляции с дверями.

Но если вместо анкеров вбиты железные костыли, то их придется срезать болгаркой, а потом заново высверливать в крепежах и стене сквозные отверстия, чтобы по окончании ремонта загнать туда нормальные анкера.

Дверной металлический короб лучше крепить на анкерные болты.

Когда анкера ослаблены металлический короб можно на несколько миллиметров подогнуть. Если стойка выдавлена в сторону стены, то подогнуть ее можно ломом или монтировкой, примерно так же, как мы поднимали двери во время смазки петель.

Если короб выгнут внутрь или наоборот наружу, то вам нужно взять мощный молоток и какую-нибудь дощечку в качестве прокладки. После этого прикладываете дощечку к проблемному месту и ровняете стойку молотком. При достижении желаемого результата анкера зажимаются обратно.

Короб ровняется молотком через прокладку.

Такое радикальное воздействие может вызвать трещины в монтажной пене, которая задувается по периметру для герметизации. Так вот, чтобы щель у вас не появилась с другой стороны короба, «пройдитесь» для надежности еще раз монтажной пеной.

Не забудьте проверить короб по уровню.

Правила эксплуатации

При эксплуатации доводчиков, необходимо соблюдать очень простые и понятные правила.

Устройства не имеют различных противовандальных механизмов, что требует очень бережного и достаточно деликатного обращения с ними. После выбора доводчика, нужно убедиться, что по своим характеристикам он соответствует условиям, где аппарат будет установлен.

Доводчики по классам делятся от маленьких — EN1 до больших — EN7. Этот показатель учитывается при выборе устройства. Классы зависят от массы самого доводчика и инерции: веса и величины плеча полотна. Например, прибор, рассчитанный на вес полотна 40 кг (EN1), не сможет закрывать металлическую дверь, вес которой 120 кг (EN7).
Не следует помогать устройству в работе.
Нельзя держать открытым полотно дверей, если механизм не имеет функции фиксации.
Не стоит без необходимости крутить регулировочные винты, установленные на клапанах.
Необходимо согласовать с продавцом оборудования левое или правое открывание.

Как отремонтировать доводчик двери

Для того чтобы устранить поломку доводчика своими руками, надо, прежде всего, разобраться с её причиной. Наиболее частыми причинами неисправностей являются:

погодные условия – дожди, постоянная влажность, перепады температур (опасно для металлических наружных частей и коробов из пластика);
быстрое закрывание полотна вручную со скоростью, не соответствующей выставленным настройкам;
блокировка двери, не имеющей функции «открытых дверей», любыми предметами;
неправильный выбор доводчика, мощности которого недостаточно для тяжёлой двери. Произойдёт перегруз механизма, который может возникнуть также, если на полотне виснуть и кататься, как любят дети.

Часто случающиеся поломки.

Утечка масла может происходить из-за трещины в корпусе. Без масла доводчик превратится в обычную пружину и будет захлопывать дверь с оглушительным грохотом. Неисправность надо ликвидировать очень быстро, иначе придётся менять весь механизм. Обнаружив небольшую течь, можно использовать герметик. При значительном зазоре и большой потере масла ремонт доводчика не поможет, устройство придётся менять.

Иногда при изготовлении изделия производители допускают недолив, тогда его надо дозаправить обычным синтетическим моторным маслом или амортизаторной жидкостью через отверстия винтов.

Деформация штанги

Обращать внимание на этот элемент надо в первую очередь. Штанга может быть изготовлена из обычной стали и ржаветь

Следует зачистить ржавые места и обработать смазкой от коррозии.

Надлом устраняется сваркой с тщательной зачисткой швов. Искривления и загибы ровняются молотом, однако существует риск, что деталь не выдержит нагрузки и лопнет. Если же поломка детали слишком серьёзна, лучше заменить повреждённый фрагмент на новый.

Как правильно

Регулировка доводчика двери, в инструкции которого представлены требования по монтажу и настройке механизма, состоит из таких этапов:

Корректировка скорости закрывания блока.
Настройка параметров прижимания полотна к коробке (дохлоп).
Регулировка промежуточного хода.

Для процедуры необходим минимум инструментов — отвертка.

Как можно сделать самостоятельно

Для того чтобы понять, как регулировать доводчик двери, необходимо разобраться с особенностями конструкции устройства.

Механизм состоит из таких узлов и деталей:

пружина;
рычажная тяга;
осевое зубчатое сцепление;
зубчатая передача или кулачковый механизм;
игольчатый подшипник;
клапан регулировки «ветрового тормоза» или демпер;
защитный кожух;
рычаг;
уплотнительные резинки;
регулировочные винты;
крепежные детали.

При работе необходимо придерживаться строгих правил инструкции по монтажу и регулировке устройства, которая сводится к натяжению пружины.

На корпусе доводчика, когда проводят настройку, находят 2 регулировочных винта, которые отвечают за скорость движения полотна и скорость дохлопа. Первый винт регулирует главный ход двери от полного открытия 180° до 15°, а второй — ее завершающее закрывание. Некоторые модели имеют и третий винт для изменения общего усилия.

Процедуру выполняют следующим образом:

Снимите крышку с механизма.
Найдите регулировочный клапан. Сверьтесь со схемой в инструкции к дверному механизму.
Поворачивайте винт №1 против часовой стрелки для настройки плавного закрывания дверей, по часовой стрелке — для быстрого. При этом надо учитывать, что более 2 оборотов от нулевого положения делать нельзя.
Для задержки открытого дверного полотна на определенное количество времени нужно затянуть специальный фиксатор. Такие действия выполняют при открытии блока на 95-100°.
Если полотно необходимо держать открытой долго, воспользуйтесь функцией «Hold-open». Для этого откройте дверь на 90-95° и затяните фиксатор рычага.
Проверьте правильность установки механизма.

Параметры

При регулировке доводчика двери своими руками существенное внимание уделяют таким параметрам, как:

сила закрывания;
скорость закрывания;
скорость открытия;
максимальный угол распахивания.

Скорость закрывания — это быстрота или медлительность закрытия дверей. Усилие дохлопа позволяет настроить так устройство, чтобы на последних 7-15° скорость увеличилась, а замок защелкнулся.

Для предохранения дверного блока от повреждений при резких открытиях регулируют скорость открытия. С этой целью на входных дверях зданий устанавливают доводчики с функцией торможения, такой как «ветровой тормоз».

Как устроен дверной доводчик?

Чтобы знать, как отремонтировать доводчик двери необходимо четко представлять принцип его работы, а также его устройство. Большинство предлагаемых моделей однотипны, несмотря на некоторые различия во внешнем виде

В металлическом корпусе, заполненном маслом, находится механизм, который через складной рычаг передает усилие закрывания двери на пружину, которая сжимаясь, накапливает энергию, необходимую для закрытия дверей. Сжатие пружины происходит следующим образом.

Посредством зубчатой шестерни и рейки приводится в движение поршень, который и оказывает воздействие на пружину. По внутренним проточкам в поршне масло перетекает в освобождающуюся часть корпуса. Ограничение скорости закрытия происходит за счет регулировки скорости движения масла по каналам для обратного перетекания.

Вот, в общем, и весь принцип работы, достаточно простая конструкция, которая должна бы обеспечивать надежность устройства и хорошую ремонтоспособность.

Факторы, определяющие, возможен ли ремонт дверных доводчиков

К огромному сожалению, производители видно не сильно заинтересованы в возможности сделать ремонт доводчиков дверей доступным. На это наталкивает ряд наблюдений, например цельносплавный корпус. При возникновении проблем связанных с утечкой масла, заменой прохудившихся сальников предпринять какие либо шаги, кроме покупки нового доводчика не имеет смысла.

Поэтому огромную роль в долговечности играет регулировка доводчика двери, а также правильность его монтажа. В процессе эксплуатации не стоит фиксировать дверь в открытом положении при помощи подручных средств, это негативно скажется на устройстве. Для таких целей лучше купить доводчик с функцией блокировки двери при открытии на более чем 900.

Так как применяемая гидравлическая жидкость чувствительна к перепадам температуры наружного воздуха (при этом меняется вязкость жидкости), проводите при смене сезонов регулировку скорости доводки.

Устранение возможных неисправностей

Наиболее частой поломкой является выход из строя складного рычага, это основная проблема для доводчиков, установленных в проходных помещениях. Также к выходу из строя способствуют часто возникающие ударные нагрузки, такие как порывы ветра, неуравновешенные посетители, скрыть этот элемент доводчика не представляется возможным, поэтому он часто становится жертвой вандализма.

Возможна деформация рычага, его излом, часто выламывают крепление штанги к двери или самому доводчику. Такие неисправности легко устраняются при помощи сварки, в крайнем случае, можно приобрести рычаг в сборе, в продаже они имеются. Можно даже применять штанги от других модификаций при условии совместимости узла крепления к устройству.

К неполадкам, которые устраняются самостоятельно можно отнести нарушение скорости закрывания и доводки. Данные нарушения устраняются регулировкой соответствующих винтов, но помните, изменение положения регулировочных винтов более чем на два оборота от начального положения не допускается. И, как говорилось раньше, в случае утечки гидравлической жидкости ремонт доводчика двери практически невозможен.

Сила натяжения пружины регулируется соответствующей гайкой.
Из всего вышесказанного можно сделать вывод — соблюдайте правила эксплуатации дверного доводчика, подбирайте модель в зависимости от веса дверного полотна, тогда устройство будет служить надежно достаточно долго.

Использование груза в качестве механизма захлопывания

Такой способ становится одним из самых старых и на сегодняшний день применяется нечасто. При таком методе на дверное полотно крепится трос или веревка, второй конец которой пропускается через колесико, прикрепленное на стене или раме. На конец крепится груз, который и осуществляет закрывание двери. Его вес приходится подбирать вручную, так как точной формулы для его вычисления не существует.

К преимуществам этого метода относят его дешевизну, простоту и эффективность. При необходимости можно даже зафиксировать дверь.

Очевидным недостатком становится то, что во время движения груз раскачивается и бьется о дверь или раму. Чтобы не испортить поверхность, его помещают в трубу с соответствующим диаметром. Такой подход сохранит дверь и придаст композиции более привлекательного и аккуратного вида.

Регулировка доводчиков

Перед тем, как отрегулировать доводчик дверной, необходимо иметь:

Пассатижи.
Ключи гаечные.
Отвертку.

По инструкции, прикладываемой к изделию, можно произвести корректировку устройства своими руками. Несколько функций, имеющихся в механизме, можно отрегулировать простыми методами. А как отрегулировать доводчик, подскажет видео.

Регулировка скорости перемещения

Работа доводчика аналогична работе автомобильного амортизатора.

Человек, прикладывая некоторое усилие, открывает дверь.
Этим усилием, через встроенную систему рычагов, сжимается силовая пружина доводчика.
Пружина взводится, и при освобождении начинает обратный ход.
Пружина свое усилие передает на шток или зубчатую рейку, которая через эту систему рычагов, пытается вернуть конструкцию в начальное положение.
Шток, передвигаясь в масляной среде, проводит состав через жиклеры.
Из-за гидравлического сопротивления жиклеров, масло препятствует передвижению штока.
Пружина с усилием продолжает толкать шток, и дверь начинает закрываться с определенной скоростью.
Для изменения скорости, уменьшается или увеличивается сечение жиклера, который пропускает масло.

Для изменения скорости в приборах, устанавливается регулировочный винт. На представленном ниже фото, он обозначен значком «С».

При вращении винта изменяется скорость закрытия дверей. Так выполняется регулировка доводчика дверного «Дипломат». Его винты для регулирования расположены на торцевой части прибора. При этом скорость движения полотна может изменяться в диапазоне открывания дверей от 15° до 180°.

Настройка скорости закрывания двери должна проводиться регулярно, не менее чем через полгода. Это нужно для профилактических целей, и из-за возможного изменения физико-химических свойств масла. Чтобы лучше представить процесс, стоит посмотреть видео в этой статье.

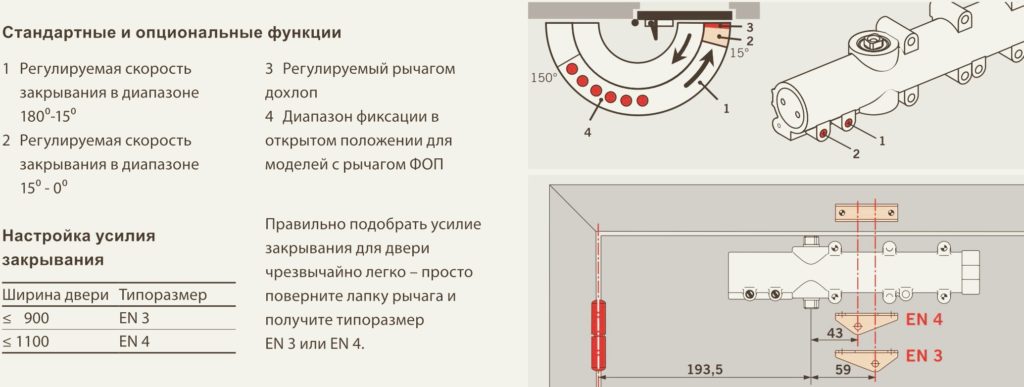

Установка дохлопа

Очень актуальна такая функция, как дохлоп. Такая регулировка особенно важна для конструкций дверей с мягкими уплотнениями, кодовыми и магнитными замками. Что и как сделать подскажет видео.

Таким дверям очень важно, как происходит момент их закрытия. Диапазон перемещения полотна располагается в промежутке от 0° до15°

В таком диапазоне полотно должно закрываться достаточно медленно и надежно.

Для настройки доводчиков дверей, предусматривается винт регулировки дохлопа. При его вращении будут меняться характеристики передвижения полотна в диапазоне от 15°.

Винты для регулировки скорости и дохлопа, расположены на панели изделия рядом.

Винт дохлопа, как и регулировка скорости требует большой осторожности при работе с ним. Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей

Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить

Регулировка дохлопа должна проводиться лишь после окончания отладки скорости движения дверей. Поворачивая регулировочный винт по часовой стрелке, можно уменьшить скорость, а против нее – увеличить.

Регулировка открытого положения двери

Бывают случаи, когда дверь требуется длительное время держать в открытом виде. В этом случае нужно знать, как правильно выполнить регулировку доводчика, чтобы проем был открытым.

Механизмы имеют функцию сдерживания при открытом положении дверей — «hold open». Ее настройка выполняется при открытой на 90° двери, затягиванием фиксатора.

Двери остаются открытыми при их распахивании на нужный градус.
В приборе срабатывает фиксатор, который удерживает дверь в открытом положении, на необходимый промежуток времени.

Для закрытия двери, достаточно ее слегка потянуть на себя, и фиксация снимется.
При неполном распахивании, полотно перемещается в обычном режиме без задержек.
Величина натяжения пружины устанавливается регулировочной гайкой.
Вращая ее по часовой стрелке, можно увеличить угол раскрытия двери. А откручивая против часовой стрелки, повышается усилие для передвижения дверного полотна.

Выпускаются модели устройства с дополнительной функцией hold-open, позволяющей застопорить дверь под углом от 90° до 100° на определенное время, для проветривания помещения или других целей.

Для каждого типа двери необходимо правильно выбирать доводчик — устройство и регулировка всех функций аппарата, должны выполняться так, как рекомендует инструкция по эксплуатации. Установка прибора на дверь снижает нагрузку на петли при передвижении полотна.

Важные факты выбора устройства

Выбирая доводчик на металлическую дверь, межкомнатные или прочие разновидности, следует учитывать ряд условий эксплуатации. В первую очередь необходимо оценить габариты дверного полотна и его вес. Дальше определяется ветровая нагрузка при открытии и закрытии. При одной и той же массе полотна более мощный доводчик потребует широкой двери.

Чтобы покупателю было проще сориентироваться в процессе выбора нужной разновидности механизма, была разработана классификация EN1154. В нее входит 7 групп устройств. EN1 предназначены для самых легких дверей.

Также при выборе учитывают климатические условия. Стандартные устройства эксплуатируются в температурном диапазоне от -35 до +70 ºС. Если зимы более холодные, следует учесть это и отдать предпочтение специальным механизмам. Доводчик дверной, характеристики которого обязательно указаны производителем, может функционировать даже при сильных морозах.
