Ремонт перфоратора своими руками

Исправление проблем с переключателями

В бочковых перфораторах имеется два переключателя режима боя и вращения. В «вертикалках» их также может быть два, либо оба объединены на левой боковой части корпуса трёхпозиционной рукояткой.

Процесс снятия с переключателей пластиковых маховичков может быть очень простым и заключаться в выкручивании одного-двух фиксирующих шурупов, либо же процедура более сложная и описана в инструкции по эксплуатации и ремонту.

Причиной самовольного переключения обычно служит отсутствие фиксации из-за сломанной пружины или недостаточно плотная посадка рукоятки. Если переключатель режимов клинит, это может быть следствием стачивания деталей эксцентрикового или поворотного механизмов. Следует снять рукоятку и попробовать сдвинуть валок или шестерню вручную отвёрткой. Если не получается, то механизм переключения исправен, а причиной неисправности служит посторонний предмет в редукторе.

Разборка перфоратора + (Видео)

Разобрать перфоратор несложно, если все делать в таком порядке:

Осмотрите верхний узел инструмента. Иногда инструмент сбоит из-за неисправности патронного пыльника. Производители рекомендуют использовать длинные сверла, чтобы не допустить возникновения такой проблемы.
Снимите наконечник, шайбу и пружину с шариком.
Теперь поработаем над корпусом. Для этого снимите винтовые крепления.
Если на ручке есть накладка — снимите ее. Аккуратно отсоедините каждый проводок, подключенный к стартеру.
Достаньте щеткодержатель.
Медленно отсоединяйте редуктор от корпуса до появления небольшого зазора. Извлеките переключатель.
Зафиксируйте вертикально перфоратор (для этого можно воспользоваться обыкновенным тисками). Извлеките все внутренние детали.

Несколько полезных советов начинающему мастеру:

Внимательно запоминайте расположение деталей в перфораторе. Вам его еще собирать обратно.
Не кладите детали где попало, возьмите какую-нибудь коробочку и складывайте детали в нее.
Не выбрасывайте инструкцию к инструменту. Инструкция содержит чертеж инструмента и порядок его сборкиразборки.

Отдельно остановимся на разборке самого важного компонента перфоратора — на патроне

Что вам нужно знать о ремонте перфоратора?

Несомненно, владельцы такой дорогостоящей техники хотят, чтобы их устройства были качественными, выполняли на 100 % свою работу. Прежде всего, вас убережет от серьезных поломок правильное использование инструмента, о чем мы расскажем чуть позже. И, естественно, вовремя проведенный ремонт устройства. При этом любой небольшой сбой уже должен стать поводом для беспокойства и приготовлением к ремонту.

Так, такими «маячками» могут стать:

Нестабильная работа перфоратора в рабочем режиме;
Появление странных звуков при включении перфоратора;
Запах гари;
Перфоратор не долбит, хотя видимых причин для этого нет.

Как только что-то подобное случилось с вашей техникой, значит, пришло время ремонта. Как и любые подобные работы, он требует внимательности, понимания причины поломки и знания, как с ней справиться. И самый ваш первый шаг при ремонте – разбор инструмента на его составляющие. У многих даже этот этап вызывает сложности, а потому необходимо знать все до нюансов – как, что и зачем!

Фото перфоратора в разрезе, 1-metr.com

На фото – из чего состоит перфоратор, optimaremont.ru

Фото разобранного перфоратора, otzovik.com

На фото – разновидности перфораторов, zadumali-remont.ru

Фото окисления клем на якоре перфоратора, forum.rmnt.ru

Правила, которые необходимо соблюдать

При работе, перфоратор быстро нагревается. Чтобы надолго сохранить работоспособность инструмента, необходимо после 20-30 минут работы делать перерыв не менее чем на 10 минут.

В процессе работы, при прокручивании вхолостую инструмент, нужно удалять крошки и пыль, очищать пробиваемое отверстие, чтобы облегчить работу инструменту. При бурении отверстий большого сечения, вначале забуриваются тонким сверлом, потом средним, делая отверстие в три приёма. Сквозные длинные проходы нужно сверлить сначала короткими насадками, постепенно заменяя их более длинными.

После работы необходимо привести в порядок пробойник и использованные насадки. Инструменты должны быть очищены от пыли, и сухими уложены в контейнер.

Ремонт редуктора и ударного механизма

Вот мы и подобрались к самой содержательной части нашей инструкции. Ввиду различий в устройстве трансмиссионной части и генератора ударных импульсов в разных семействах перфораторов, их обслуживание и ремонт выполняются по разным схемам.

Бочковые перфораторы

Ведущая шестерня раздаточного редуктора посажена на подшипнике двигателя, остальные две имеют собственные упоры. Их нужно периодически проверять на предмет заклинивания и люфта, менять при необходимости.

Шатунный механизм имеет собственный подшипник, который обычно посажен на кулачке эксцентрикового колеса, иногда в основании самого шатуна. Изредка в этом месте используется подшипник скольжения, который требует постоянного наличия смазки с нормированным показателем вязкости. Износ этого узла часто требует замены эксцентрикового бочонка и шатуна.

Передача вращения осуществляется прямой или конической шестерней, в этом месте также важно постоянное присутствие смазки. Необходимость замены определяется по почернению, разжижению и наличию блестящих вкраплений

Пистолетные перфораторы

В перфораторах с горизонтальным расположением ротора проблемы могут возникнуть от износа или заклинивания подшипников. Это наиболее опасная неисправность для всех узлов перфоратора: осколки разбитого подшипника могут попасть в детали ударного механизма и вывести их из строя.

Посадка промежуточного вала и «пьяного подшипника» зачастую выполнена по индивидуальной схеме. Для полной разборки нужно раскрутить прижимную скобу переднего конца вала, отсоединить рычаг переключателя.

Характерная поломка горизонтального редуктора — износ шестерен передачи. При отсутствии пресса снять их будет нелёгкой задачей, гораздо проще разбить, выполнив пару надрезов до 2/3 толщины. Новая шестерня запрессовывается после предварительного нагрева до 150–200 ºС, это можно сделать строительным феном или в духовке.

В редукторах всех типов следует периодически проводить полную очистку и замену смазки. После разборки все детали тщательно промывают в керосине, избавляясь от осколков разбитых элементов и металлической стружки. После этого смазка специального типа наносится на все движущиеся части.

Растровая муфта

Ствол перфораторов почти всех типов имеет одинаковое устройство. Внешний стакан муфты опирается на игольчатый подшипник в передней части корпуса редуктора. На внешней стороне стакана закреплена основная шестерня передачи вращения вместе с предохранительной муфтой. Для их снятия нужно удалить стопорное кольцо, сжав перед этим пружину переставными клещами.

Разобрать внутренности растровой муфты также несложно. Они фиксируются стопорным кольцом, которое снимается через пару боковых отверстий обычной отвёрткой. Когда кольцо будет удалено, находящиеся внутри детали можно выдавить, вставив отвёртку с передней стороны ствола.

Внутри располагается «летающий» ударный болт и проммасса — приёмник ударного усилия. Большинство болтов имеет сборное устройство, в них часто изнашиваются резиновые прокладки и сальниковые кольца. Менять эти элементы рекомендуется при каждом обслуживании. Сам болт и проммасса могут быть расколоты из-за проявлений усталости при длительной эксплуатации. Эти элементы стоят сущие копейки и при малейших следах развальцовки их также лучше сразу заменить.

Более конкретные рекомендации по ремонту растровой муфты и редукторной части дать сложно: у каждого производителя кинематические схемы могут иметь незначительные отличия. Тем не менее, большая часть неисправностей наглядно видна при осмотре и ревизии. В связи с этим рекомендуется сохранять сборочную схему из инструкции к инструменту, её также следует использовать при поиске комплектующих, которые определяются порядковым номером списка используемых деталей.

Не работает ударный режим в перфораторе

Форум / Инструмент и оборудование / Не работает ударный режим в перфораторе

Задайте интересующий Вас вопрос на нашем форуме без регистрациии Вы быстро получите ответ и консультацию у наших специалистов и посетителей форума! Почему мы в этом так уверены? Потому что мы платим им за это!

Узнать подробности

Доминик

Рейтинг: 330

18 октября 2014в 23:01

Проблема вот в чем: вчера во время бурения отверстий 10 мм, для крепления пенопласта — перфоратор перестал работать в режиме удара (как в режиме удара так и в режиме сверления + удар), пробурив половину глубины отверстия он отказался дальше работать. В режиме сверления перфоратор работает. Также если перейти в режим бурения, то слышно, что мотор в середине работает, но бурение не работает. Подскажите пожалуйста в чем может быть причина данных неудобств. Можно справиться своими силами? Нужно везти в ремонт? Перфоратору 4-5 лет, использовался для строительства собственного дома и для работ в хозяйстве.

Максимка

Рейтинг: 69

19 октября 2014в 9:50

Ну сложно сказать что произошло. Наиболее вероятная версия это поломка механизма переключения режимов. Возможно отошёл контакт такого переключения. В любом другом случае не работали бы все режимы. Разберите, посмотрите. Возможно обойдётся простым спаиванием контакта.

tyui

Рейтинг: 10

19 октября 2014в 11:45

Да это надо разбирать смотреть, посмотрите обмотку поршневой системы.

Я в свое время тоже сталкивался с подобной бедой пришлось менять поршень и менять уплотнительное кольцо. А вообще проще отдать в мастерскую.

sevuralas03 ноября 2014в 23:04
я прошу прощения, на сколько я понял, в вопросе речь шла о электрическом перфораторе, разве у электрического перфоратора есть поршень и уплотнительное кольцо? Согласен с «Максимкой» причина поломки скорее всего в механизме переключения, есть вероятность починить перфоратор самостоятельно.

Nik21

Рейтинг: 19

14 ноября 2014в 23:33

Уважаемый ТС! Поршни лучше не трогайте, иначе возможно воспламенение горючего!!! (шутка, надеюсь поняли:). tyui, а где поршень в перфораторе? По поводу поломки: самый разумный вариант — отнести инструмент в профессиональный ремонт. Если не разбираетесь — такого можете наремонтировать, что и спецы не починят.

VLAD

Рейтинг: 67

01 января 2015в 15:23

Первый раз слышу о поршневой системе в перфораторе. А вам, Доминик, советую отнести перфоратор в ремонт, если не знаете, как ремонтировать переключатель. Думаю, что не в самом механизме поломка, а в том, что контакт отошел или сгорел

tatareget10 января 2015в 21:22
разобрать нужно редуктор перфа. Да смотреть чего не так. Поршень не причем если слышно как работает, хотя возможно что треснул.

Ремонт перфоратора своими руками

Скорее причина в бойке. А, возможно ещё кольца уплотнительные….разгерметизация-не создается давление-не двигается боёк.

Андрей K.23 августа 2016в 14:58
Перестал долбить перфоратор Hammer («бочка»). Смазка бойка в обойме бура загустела, стала как смола, и боёк перестал двигаться в обойме бура. После промывки и смазки бойка и обоймы бура жидким маслом боёк стал двигаться в обойме бура, а перфоратор стал долбить.

Андрей K.24 августа 2016в 16:44
Упрощённый сборочный чертёж ствола перфоратора Hammer («бочка»).
Андрей K.24 августа 2016в 17:06
Перестал долбить перфоратор Hammer («бочка»). Порвалось резиновое уплотнительное кольцо на поршне прикреплённом к кривошипношатунному механизму.

Андрей K.24 августа 2016в 17:09
Перестал включаться перфоратор Hammer («бочка»). Обломился один из двух проводов сетевого шнура у входа в ручку перфоратора.

Дорогой гость, оставайся!

Уже многие зарабатывают просто общаясь на нашем форуме! Например, вот так. Или вот так. Ты можешь начать общаться на форуме уже сейчас. Просто войди через Вконтакте или зарегистрируйся, это займет одну минуту.

Устройство рабочего узла и оснастка перфоратора

Перфоратор имеет патрон, в который закрепляются рабочие инструменты. Для профессиональных тяжёлых перфораторов патроны SDS max принимают только хвостовики диаметром 18 мм с пятью продольными канавками, которые устанавливают в гнездо патрона соответствующего профиля.

Легкий и средний инструмент оснащен патроном SDS plus, что позволяет использовать долбёжный инструмент с четырьмя продольными канавками и сечением 10 мм. Патрон для перфоратора выполнен так, чтобы он мог принимать только инструменты, для него предназначенные. Если вставить неподходящую оснастку, она не войдёт в гнездо, или установится боком. При попытке работать разрушится узел крепления. Но свёрла не имеют хвостовик с канавками. Используется приставной патрон, который устанавливают в SDS профиль. Но при этом инструмент удлиняется. Патрон для перфоратора под сверло может быть быстрозажимным или ключевым. Адаптер используется только с SDS+ патроном, так как более мощный перфоратор функции сверления без удара не имеет.

Перфоратор – инструмент многофункциональный. Он может использовать режимы:

ударный;
ударный со сверлением;
сверления, если имеется специальный патрон.

Для работы в ударном режиме существует много приспособлений, применяемых для облегчения ручного труда.

Удар со сверлением выполняется только с применением насадок для перфоратора:

бур;
полая коронка;
лопатка для штробления.

Буром называют инструмент, имеющий хвостовик специального профиля, рабочую часть, представляющую собой винт и наконечник, выполненный из специальной стали с центрующим острием. Разрушение материала происходит не соскабливанием, а скалыванием, породы. Одновременно происходит удар с поворотом, вследствие чего сколотые кусочки удаляются по винтовой поверхности рабочей части.

Сверла для перфоратора устанавливают при работе в безударном режиме. С этим инструментом лёгкий перфоратор может работать, как обычная дрель по дереву. При необходимости аппарат можно использовать для закручивания крепежа, если предусмотрена функция реверса.

Полая коронка нужна пря проделывания сквозных проходов для кабельной проводки или для создания выемок в теле конструкции для установки приборов. Коронка создает кольцевой проход, оставляя столбик в середине. Так как у насадки специальный зубчатый профиль, металлическая арматура в бетоне приведёт резаки в негодность.

Выемки в стене можно делать специальной лопаткой для штробления, но отверстия будут выглядеть не так аккуратно, как выполненные коронкой.

При использовании одного ударного режима пользуются с насадками:

лопатка или плоское зубило;
пика;
канальное зубило;
бучарда.

Лопатка для перфоратора предназначена для выравнивания поверхности из твёрдого материала. С помощью этой оснастки можно снять со стен кафель, снять неровности с поверхности застывшего бетона. Исправление некоторых огрехов при установке проёмов в многоэтажном строительстве ведут с помощью этого инструмента. Зубило для перфоратора, используемое по бетону, может иметь различную ширину, в зависимости от выполняемых задач. Подходит оснастка для всех перфораторов. Применяют и специально созданные, узконаправленные насадки – стамеску, пластину для трамбовки или растворный резец.

При демонтаже строительных конструкций требуется создать усилие разлома. Для разрушения стены или перегородки, сосредоточенное в одной точке, ударное воздействие пики обеспечивается мощью перфоратора.

Бучарда представляет насадку, полученную методом литья, очень прочную кувалду. Зубья на бучарде твердосплавные, выдерживают большие ударные нагрузки. Убрать со стены, отбить слой бетона, сбить слой ржавчины с металла – это область применения бучарды. Если перед штукатуркой стены обработать этим инструментом, не потребуется армирование. Нельзя применять бучарду для перфоратора в режиме с прокручиванием инструмента. Неизбежным последствием станет заклинивание.

Механические поломки перфоратора

Механические поломки перфоратора чаще всего определяются визуально, на звук или на ощущения. Инструмент начинает работать с рывками, появляются непривычные шумы и скрежет, ощущается неприятные запахи, идущие изнутри корпуса.

Схема основных деталей перфоратора, которые часто ломаются

Очень часто в перфораторах выходит из строя переключатель режимов работы, который находиться на корпусе инструмента и постоянно подвержен загрязнению. Ремонтируется он легко: для этого нужно снять часть корпуса где он расположен, определить причину неисправности, удалить ее или заменить переключатель на новый.

Также основную часть потока пыли на себя принимают патроны инструмента: быстрозажимной и SDS-Plus. Первый тип (быстрозажимной) начинает требовать больше усилий при зажиме сверла. Чтобы восстановить его работоспособность нужно промыть патрончик в бензине и он снова будет готов к работе.

Патроны инструмента: быстрозажимной и SDS-Plus

Что касается SDS-Plus, то ремонт заключается в продувке сжатым воздухом место посадки режущего инструмента (бура) и в нанесении смазки на хвостовик бура. Вообще, хвостовик любого размера бура перед работой должен всегда протираться мягкой ветошью и смазываться графитовой смазкой.

К механическим поломкам можно отнести выход из строя «пьяного» подшипника ударного механизма и самого механизма в целом. Подшипник, естественно, можно заменить, как можно заменить и некоторые детали ударного механизма: манжету тарана, поршень и шестерни.

Качающийся (пьяный) подшипник HITACHI DH 24 PB 3

В некоторых случаях достаточно заменить лишь смазку в этих деталях. Бывает что разбиваются посадочные места в корпусе перфоратора, где располагаются рабочие детали. Здесь уже дело посложнее и скорей всего будет дорого стоить.

Электрические поломки перфоратора

Если вы хотите приступить к работе с перфоратором, а он не включается – просмотрите внимательно всю цепОчку, которая отвечает за включение инструмента: силовой кабель, вилка с розеткой и сам выключатель с фиксатором. Обычно все эти неисправности удаляются легко путем замены деталей цепОчки.

Общая электрическая часть перфоратора Makita

Следующая неисправность – это износ щеток коллектора электродвигателя, которые подлежат также замене. Но бывает что щетки еще в норме, а двигатель не развивает оборотов. В этом случае можно попробовать прочистить сам коллектор с помощью мелкой наждачной бумаги, удалив с его поверхности нагар и грязь.

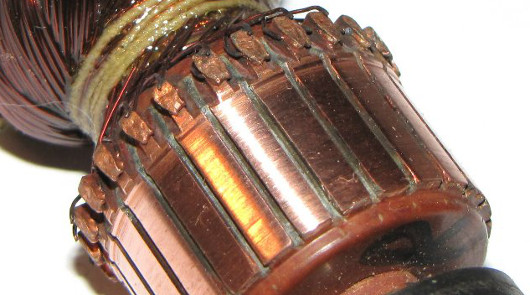

Коллектор якоря должен быть чистым

Иногда в процессе вибрации откручиваются винты, крепящие некоторые электрические контакты. Винты подтянуть и все будет в порядке. Вообще, если вы уж разобрали перфоратор в целях профилактики проверьте все соединения проводов и контактов!

Конечно, самая неприятная неприятность – это когда из корпуса появляется запах гари и двигатель, при нажатии на выключатель, начинает гудеть и не вращается. Это значить что вышли из строя: либо обмотка якоря или обмотка статора электродвигателя.

Якорь перфоратора MAKITA HR2470

В этом случае, как было упомянуто выше, вам предстоит поход в мастерскую по ремонту перфораторов или электродвигателей в частности.

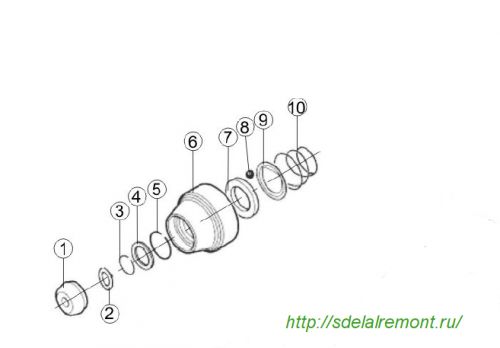

Сборка быстрозажимного патрона SDS-plus

Зажав вертикально установленный перфоратор в тисках, соберите быстрозажимной патрон. Смазав внутреннюю полость ствола, вставьте приемник инструмента.

Совместите отверстия приемника инструментов и ствола, затем вставьте в них ролики поз.11.

Сверху наденьте коническую пружину поз.10, специальную шайбу поз.9 и вставьте шарик поз.8.

На приемник инструмента наденьте кольцо поз.7, втулку нажимную поз.6. Зафиксируйте конструкцию стопорным кольцом поз.5.

Осталось надеть шайбу поз.4, зафиксировать вторым стопорным кольцом поз.3.

Надев шайбу поз.2, установите защитную втулку поз.1.

Диагностика неисправностей

Приступая к осмотру перфоратора, начинают, как правило, со шнура электропитания и штепселя. Для начала его достаточно осмотреть. Для более точной диагностики используют автомобильный или бытовой амперметр или мультиметр.

Если неисправность в шнуре выявлена, его заменяют целиком, подобрав или купив новый, с сечением проводки, соответствующей энергопотреблению прибора.

Если же было выявлено, что шнур не поврежден – переходят к диагностике внутреннего устройства инструмента. Основные неисправности перфораторного инструмента подразделяются на:

сбои в механических узлах и компонентах;
сбои в электро-динамической «начинке».

Сбои в механической части

Если слышен звук вращения двигателя, а прибор не выполняет функций – это значит, неполадки наблюдаются в работе механической «начинки» инструмента:

ударное воздействие не переходит на патрон или на насадку, т.е. перестал бить и пропал удар;
стопорится вращение оси;
долбит, но не крутит;
работает только в одном положении;
насадка проскальзывает в зажимах патрона или, наоборот, заклинивает после работы.

Сбои в электрике

Когда прибор включен в сеть, но при нажатии пусковой кнопки двигатель не реагирует или начинает работать со сбоями, перегревом или странными посторонними звуками – возможно неисправности перфоратора в его силовом агрегате:

слышен гудящий звук, но роторная ось не вращается;
наблюдается треск и искры на графитовых щетках;
корпус нагревается или плавится, а изнутри чувствуется запах гари;
не включается;
когда инструмент вращается, из двигателя идут едкие испарения и черный дым.

Для того, чтобы починить силовой агрегат, от мастера требуется тщательное соблюдение техники безопасности. Прежде чем снимать кожух и начинать разбор узлов движителя, перфоратор необходимо полностью обесточить и проверить, нет ли на нем остаточного напряжения.

Замена основных узлов перфоратора

Замену ключевых элементов лучше всего производить до того, как деталь приходит в негодность. Это предохранит инструмент от более тяжёлых повреждений, исправление которых обойдётся дороже и отнимет больше времени. Наиболее часто приходится выполнять замену:

подшипников;
кнопки пуска;
щёток;
патрона.

Как сменить подшипники

Если во время профилактического осмотра на подшипнике заметны потёки смазки, он трещит или хрустит при прокручивании вручную, это значит, что его пора заменить. Демонтаж подшипника производится при помощи специального съёмника, состоящего из винтовой части и приспособления для захвата корпуса гильзы подшипника. Затяжка резьбы создаёт усилие, которое снимает подшипник с вала.

Съёмник приводится в действие вращением резьбовой штанги

Установка нового подшипника на рабочее место производится с набивкой резиновым или деревянным молотком

При установке важно не допустить перекоса оси подшипника относительно оси вала. Смазка на деталь наносится после установки

Как меняется кнопка пуска

Чтобы заменить кнопку пуска, необходимо снять крышку, закрывающую электрооборудование перфоратора. Затем следует отсоединить контакты проводников, подключённых к ней, и вытащить корпус кнопки из посадочного места. На это место установить новую кнопку, подсоединить контакты и собрать всё в обратном порядке.

Кнопка включает мотор и регулирует его обороты

Как вытащить и поменять щётки

Замена угольных щёток коллектора осуществляется электромонтажной отвёрткой. Если открутить крышку, появится доступ к щёткам. Каждая деталь поочерёдно извлекается из гнёзд щёткодержателя. В некоторых моделях различается устройство прижимного механизма, как правило, это спиралевидная пружина, которую надо во время замены снять.

Для извлечения щёток необходимо отогнуть спиральную пружинку

Как произвести ззамену патрона

В большинстве случаев патрон можно отремонтировать. Если износ отдельных деталей превысил допустимые пределы или повреждены резиновый пыльник и пластмассовая юбка, целесообразнее поменять патрон целиком.

Замена патрона перфоратора производится с помощью отвёртки

Процедура замены патрона понятна из описанного выше порядка разборки перфоратора.

Ремонт бочкового перфоратора

Бочковой перфоратор отличается от традиционного тем, что электродвигатель расположен вертикально и он не может работать в режиме сверления.

Бочковой перфоратор SDS-plus Intertool DT-0182

Поэтому, в силу особенностей конструкции, для того, что бы добраться до определенных узлов придется выполнить дополнительные операции, в частности для осмотра электродвигателя необходимо снять нижнюю часть кожуха или крышку. А для замены щеток, в корпусе предусмотрены специальные технологические отверстия.

Замена щеток

Для замены щеток необходимо обеспечить доступ к щеточному узлу. Для замены необходимо освободить щетки из замка, на их место установить новые.

Замена подшипников

Если при работе перфоратора слышны посторонние звуки, то высока вероятность того, что подшипник дошел до определенной степени износа. То есть его необходимо заменить.

Замена подшипника

Для этого, необходимо выполнить полную или частичную разборку корпуса и получить доступ к узлу, в котором он установлен. Для его демонтажа может потребовать съемник. Кстати, некоторые подшипники могут быть закреплены при помощи стопорных колец.

Замена патрона

Для замены, выработавшего свой ресурс патрона в первую очередь необходимо учитывать какая фирма выпустила это изделие. Все дело в том, что схемы закрепления патронов у разных производителей имеют свои особенности.

Замена патрона на перфораторе

Например, для демонтажа патрона в перфораторе от Bosch необходимо проделать следующие манипуляции – ослабить стопорное кольцо, вытащить патрон и на его место установить новый.

Ремонт пьяного подшипника

В некоторых моделях этого инструмента ударное воздействие оказывается при помощи пьяного подшипника. При интенсивной эксплуатации он может подвергнуться разрушению.

Для его ремонта потребуется отвертка с плоским шлицем. Подшипник после разбора корпуса его необходимо извлечь из корпуса, разобрать, заменить изношенные детали и установить его на место.

Ремонт растровой втулки и ударного болта

Для ремонта ударного механизма перфоратора необходимо извлечь растровую втулку, для этого необходимо освободить пружину и стопорное кольцо. После этого ударный болт заменяют на новый, или отправляют на восстановление.

Замена гильзы

Гильза выходит из строя достаточно редко. Для ее замены, старую необходимо удалить из алюминиевого корпуса и вместо нее установить новую.

Общие основы ремонта перфораторов

Наиболее часто встречающимися неисправностями в узлах машины являются:

износ щеток;
поломка кнопки пуска/выключения.

При этом вышеперечисленные проблемы могут сопровождаться:

нестабильной работой;
посторонними шумами и звуками;
запахом паленой проводки;
невозможностью работы в заданном режиме – дробление/сверление.

Поводом для разборки инструмента является и обветшалое состояние пыльника патрона. Чтобы избежать такого, нужно в дальнейшем работать только с длинными сверлами. Однако не всегда проблема заключается именно в этих деталях, и чтобы вы смогли разобраться в нюансах ремонта этого устройства, в статье расскажем, что может быть полезным вам в этом деле.

Очистка и смазка трущихся частей механизма возможна только при полной разборке аппарата, которую, во избежание крупных поломок, следует проводить регулярно. Разбирать аппарат необходимо начинать с верхнего узла деталей. Сначала нужно снять резиновый наконечник. Сделав это, вы увидите стопорную шайбу. После ее удаления снимается головка и пружина. Вынимаете шарик. Разобранные детали лучше всего сложить в отдельную приготовленную заранее емкость, чтобы не потерялись. Процедуру вскрытия корпуса нужно производить после раскрытия щели в корпусе не менее, чем на пять миллиметров. Ручка переключателя должна быть переведена в положение «режим ударного сверления», затем ее можно спокойно снимать. После этого можете снять корпус.

Одной из наиболее дорогих и затратных деталей в ремонте перфоратора является так называемый якорь. Это соединенные между собой и скрепленные ламелями медные катушки. В случае нарушения изоляции медных проводов возникает замыкание и пробой проводки, поэтому требуется замена всей части двигателя.

Разборка электродвигателя

В случае если было определено, что поломка связана с электродвигателем, следует заняться его разборкой. Для этого нужно, следуя инструкции, определить, где находится электромотор, и отсоединить его корпус от редуктора. Понадобится открутить скрепляющие их шурупы. Из направляющей втулки вынуть ротор мотора, после чего станет возможным полный осмотр деталей электродвигателя.

Вооружившись мультиметром, можно проверить обмотки медного проводника, и если будет определено межвитковое замыкание, то придётся заменить якорь на новый. Нелишним будет проверить, не повреждена ли изоляция, и если такая проблема выявлена, то устранить её.

Принцип работы перфоратора

Поршень и таран между собой имеют воздушное пространство, которое при работе инструмента сжимается и разжимается с высокой частотой. В результате того, что давление меняется, таран копирует движения поршня, при этом совершает удары по бойку, боёк, в свою очередь, совершает удары по сверлу или долоту, которые установлены в данный момент в патроне. Вариант в котором пневматический привод, отключается автоматически, если не работать инструментом. Это реализовано конструктивно.

В инструменте при смещении тарана, когда на долото не осуществляется давление, происходит отключение подачи воздуха. При прижимании долота к обрабатываемой поверхности таран смещается, открывается воздух, инструмент начинает работать.

Инструмент, относящийся к тяжёлому или среднему в основном имеет вертикальное положение мотора, поршень приходит в движение кривошипно-шатунным механизмом. За счёт высокой амплитуды движения происходит увеличение силы удара по долоту, эта сила в таких аппаратах доходит до 20 кДж.

Есть много фирм по производству качественного инструмента, это Bosch, Makita, Metabo, Интерскол и другие.

Ремонт перфоратора своими руками

Инструмент можно чинить только по истечении отведенного гарантийного срока. Механические повреждения устранять гораздо сложней, чем проблемы с электронным блоком. Для установления причины поломки требуется время – нужно осмотреть все механизмы. После этого можно устранять возникшую проблему.

Если устройство включается, но не выполняет функцию долбления, то поломка может крыться в переключателе режимов работы. Выработка пальцев переключателя может указать на неполадку. Износ происходит из-за постоянного контакта с вращающимися механизмами.

Случается и такая разновидность, как поломка отростка фиксатора, удерживающего его внутри редуктора. Режим при этом может произвольно переключаться. Однако это не влияет на работоспособность инструмента.

Если эта неисправность не доставляет особенных хлопот владельцу, то просто надо провернуть переключатель строго на 180 градусов.

Самые большие нагрузки испытывает быстрозажимной патрон перфоратора, при поломке которого нужно приобрести новый и заменить. Чтобы продлить ресурс этого механизма, нужно просто делать регулярную чистку от пыли и грязи, скапливающихся при работе.

Ремонт перфоратора П 710ЭР

Общие правила относятся и к модели П 710ЭР. Необходимо по установленной инструкции разобрать инструмент, затем выявить проблему в работе, по возможности устранить ее в полном объеме и собрать по той же схеме.

Важно! Эти манипуляции следует совершать лишь в том случае, если полностью истек срок гарантийных обязательств. В противном случае, необходимо нести свой перфоратор П 710ЭР в сервисную службу фирмы.

Разбираем и собираем патрон для перфоратора

Время от времени детали перфоратора следует осматривать и чистить – это позволяет избежать более существенных неполадок и упрощает работу. Иногда необходимо даже провести небольшой ремонт, например, заменить пружину. Все эти операции способен выполнить каждый человек, даже не сведущий особо в технике. В основном SDS-патроны по своей конструкции не очень отличаются даже у разных производителей.

Для начала нужно отодвинуть пластиковую часть и снять резиновый уплотнитель. Фиксирующее кольцо аккуратно снимается отверткой, после чего снимается фиксирующая шайба. За шайбой «упрятано» второе кольцо, которое также снимается с помощью отвертки. Затем следует непосредственно механизм SDS, который состоит из шайбы, шарика и пружины. Сначала нужно вынуть шарик, затем шайбу и пружину. Вполне логично, что для сборки патрона все действия необходимо повторить в обратном порядке, предварительно очистив детали от пыли и смазав их маслом.

Конструкции перфораторов

Конструкции перфораторов. Переносные перфораторы по конструкции мало отличаются друг от друга. Рассмотрим устройство одного из распространенных перфораторов ПП63В (рис. 16.8).

Он состоит из цилиндра 1, ствола 2 и задней крышки 11, соединенных между собой стяжными болтами 10 с гайками. Поршень-ударник 3 под действием сжатого воздуха, поступающего попеременно в переднюю или заднюю относительно поршня полости цилиндра, совершает возвратно-поступательное движение. Очередность подачи сжатого воздуха регулируется клапанным воздухораспределительным устройством 15. В конце рабочего хода поршень-ударник своим штоком ударяет по хвостовику бура. При обратном ходе поршень-ударник с помощью механизма 9 поворачивает бур на некоторый угол. Для удаления из шпура разрушенной горной породы перфоратор имеет промывочное устройство 12, которое по промывочной трубке перфоратора, осевому каналу в штанге и отверстиям в коронке подает воду на забой шпура.

Буродержатель 4 служит для центрирования бура в процессе бурения шпура и извлечения бура из шпура. Глушитель шума 16, выполненный из резины, установлен над выхлопными отверстиями, имеющимися в стенке цилиндра, и может поворачиваться относительно цилиндра, что позволяет направлять отработанный воздух в сторону от бурильщика.Для поддержания перфоратора во время работы имеется рукоятка 8, соединенная с перфоратором через виброгасящее устройство 7. Оно представляет собой трубчатую металлическую конструкцию с пружинной системой 5 гашения вибрации. С поддерживающими устройствами перфоратор соединяют кронштейном 6.Телескопные перфораторы (рис. 16.9) отличаются от переносных наличием пневматического телескопического податчика и устройства, защищающего механизмы перфоратора от попадания в них шлама из шпура. Телескопический податчик состоит из цилиндра 13, поршня 11 со штоком 12. Упор 14 удерживает перфоратор от поворота при бурении и смещения по поверхности, на которой он установлен (почва выработки, рабочий полок и т. д.).

Список источников
