Рекомендации по установке

Для безопасного и правильного использования устройства необходимо учитывать следующие рекомендации:

  • осуществлять установку устройства необходимо в закрытом помещении;
  • аппарат должен быть защищен от попадания влаги, а также от плохих климатических условий;
  • необходимая температура среды эксплуатации прибора колеблется от -40 до +55 градусов;
  • в случае обгорания верхней части контактного ножа, необходимо зачистить его с помощью напильника;
  • необходимо, чтобы прибор был надежно и прочно установлен.

Если установка перекидного рубильника осуществляется вне помещения, то нужно обеспечить защиту от воздействия окружающей среды. Также необходимо обеспечить работу устройства в пределах допустимого диапазона температур – то есть если вне помещений, то нужно обеспечить обогрев шкафа, где установлен данный рубильник. Установку, обслуживание и ремонт аппарата должен осуществлять только специалист, и только при полном обесточивании электросети.

Напоследок рекомендуем просмотреть видео, на котором более подробно рассказывается, как подключить перекидной рубильник к сети:

Будет полезно прочитать:

  • Как установить дизельный генератор
  • Как подключить трехфазный стабилизатор напряжения
  • Подключение генератора к сети дома
  • Для чего нужен выключатель нагрузки

Как подключить генератор к сети дома: схема

Схему делают для электрической сети и генератора. Переключение при этом может происходить в ручном или автоматическом режиме

Особенно важно, где находится точка врезки коммутатора. Ее обязательно распологают после электрического счетчика, но до защитного устройства

Изучим сначала схему ручного переключения. Если напряжение исчезает, то с помощью переключателя или рубильника разрывают соединение с центральной сетью и активизируют генератор. Переключатель не должен реализовывать два этих действия одновременно. Обязательно предусматривают в установке нейтральное положение для последующего подключения.

Получается, что ручным коммутатором могут служить рубильники перекидные или реверсивные переключатели. Делая выбор, нужно учитывать номинальные токи, чтобы они не были ниже того, который потребляется. Бывает разным процесс, как подключить генератор к сети дома. Схема и даже конструкция приспособлений также может отличаться. Посмотрите на изображение ниже. На нем показано подключение трехфазного генератора.

Кроме ручного способа, иногда устанавливают индикатор, который определяет наличие или отсутствие напряжения в общецентрализованной сети. Примером приспособлений могут выступить модульные индикаторы 220 В или световые индикаторы 220 В (дешевле в двадцать раз), которые имеют закрытый корпус и готовые проводки. Их недостаток — подключение до предохранителя.

При автоматическом переключении электрического генератора, как вытекает из названия, процесс происходит без участия человека, автоматически. Функция ложится на блок ABP. В его состав входят разные устройства: выключатели, детали индикации, реле регулировки напряжения, контакторы.

Такой генератор должен быть оснащен электрическим стартером. Для включения резерва централизованная сеть отключается, генератор запускается, прогревается, а проводка присоединяется к потребительской сети. Если же в сеть снова подается напряжение, процесс отключается в обратном порядке.

Резервный автоматический ввод может осуществляться разными системами. Можно рассмотреть процесс, взяв для примера модель GG700E бензиновый генератор. Подключение запускается после исчезновения напряжения от централизованной сети. Уже через двенадцать секунд будут обеспечены электрической энергией все потребители дома.

Система также способна контролировать стабильность подачи энергии. Если работа происходит ровно и непрерывно более десяти секунд, то питание начинает производиться снова через общую сеть. Прибор еще несколько секунд для проверки продолжает работу, а затем отключается.

Однополюсные и двухполюсные модели

Устройства могут быть рассчитаны на один модуль или ориентироваться на два направления.

Однополюсные

Этот вид рубильников применяется довольно часто. Устройство включает один модуль и содержит проводники, изготовленные на медной основе. Применение находят при организации работы генераторов с частотными параметрами эксплуатации более 20 Гц.

Поскольку максимально допустимая нагрузка равна 200 А, то применять эти виды перекидных рубильников в жилых зданиях нецелесообразно, если объем потребления имеет высокие значения. Специфика состоит в пониженном значении напряжения на выходе – данный показатель составляет 200 В.

Двухполюсные

Данную разновидность целесообразно задействовать в жилых сооружениях, причем возможно использование для 1-фазных или 2-фазных систем. Усредненный параметр по отрицательному сопротивлению равняется 60 Ом, причем уровень напряжения на выходе может варьироваться, исходя из конкретной модели рубильника двухполюсной разновидности.

Схемы подключения

Следует иметь в виду, что процедура подключения прибора может отличаться, что определяется типом электросети.

Подключение устройств к однофазной сети

Выполнить подключение такого рубильника к однофазной цепи можно лишь в том случае, если выбранный прибор выполнен в двухполюсном варианте. Также необходимо иметь в виду, что это устройство может функционировать лишь при наличии блока питания, рабочее напряжение которого составляет 300 В.

  • Для подобной модификации показатель отрицательного сопротивления будет достигать отметки 50 Ом. Важным моментом является и то, что иногда эти рубильники дополняются счетчиками. А вот такое приспособление, как переключатели нечасто можно встретить при использовании перекидных рубильников.
  • При выборе перемычек для обеспечения контакта двухполюсных модификаций следует применять лишь те, которые выполнены из меди.
  • Для установки таких устройств в жилых домах следует убедиться, что там присутствуют электрощиты серии КК202 и иных модификаций. Из-за несоответствия рабочих характеристик реверсивные блоки не рекомендуется применять для однофазных цепей.

Подключение прибора к двухфазной сети

блок питания на 200 В

Если говорить о пределе напряжения, с которым они способны справляться, то таким является уровень 300 В. В подобном сочетании эти рубильники будут подвергаться нагрузке, которая составит около 20 А. Чаще всего выбор останавливают на таких моделях рубильников, которые представляют серию РР30.

В соответствии с их конструкционным исполнением, они оснащаются только двумя модулями. При подобном варианте исполнения они смогут обеспечивать выходное напряжение, соответствующее значению в 350 В.
Используемые в них блокираторы могут иметь различные исполнение

Для обслуживания жилых домов важно убедиться в наличии в электрощита. Это является обязательным условием

А вот в конструкции блоков управления обычно присутствуют тиристоры.
Для сети пределом отрицательного сопротивления является показатель 40 Ом. Системы контактов, которые реализованы в подобных рубильниках, применимы лишь для моделей закрытого типа. При этом контроль колебаний электроэнергии обеспечивается за счет проходных конденсаторов.
Такое устройство, как реверсивный блок выполняет задачу по поддержанию необходимой частоты тока. Если выбор был остановлен на двух разных моделях, то их необходимо использовать обязательно в сочетании с контроллером. Это, в свою очередь, позволяет свести к минимуму отрицательный эффект от нелинейных искажений, проявляющихся в цепи.

Схема подключения к трехфазной сети

В случае монтажа рубильника в трехфазную цепь необходимо применять блоки питания, имеющие рабочий показатель напряжения 400 В. Стоит заметить, что для таких целей допускается применять трансформаторы, выполненные исключительно в импульсном варианте.

  • Сама процедура подключения прибора выполняется посредством инвертирующего входа. Выходной ток поступает через специальное устройство, роль которого выполняют проходные конденсаторы. Для таких случаев целесообразно применять рубильники двухмодульного варианта исполнения.
  • При этом в продаже можно встретить и одномодульные модификации. Их особенностью является минимальный предел порогового напряжения, соответствующий уровню 350 В. Что же касается показателя отрицательного сопротивления, то его значение в цепи может соответствовать значению 55 Ом. Для решения этой задачи следует позаботиться о присутствии в конструкции рубильника такого приспособления, как блокиратор.
  • Жилые дома должны быть оснащены специальными электрощитами, представляющую серию КК22.Используемые для таких ситуаций блоки управления могут предусматривать в своей конструкции не только тиристоры, но и динисторы.

Схема подключение рубильника к трехфазной сети

Подключение рубильника к трехфазной цепи осуществляется через блоки питания на 400 В. При этом трансформаторы могут использоваться только импульсного типа. Непосредственно подключение устройства происходит через инвертирующий вход. При этом ток на выходе пропускается через проходные конденсаторы. Рубильники в данном случае используются в основном двухмодульные.

Однако встречаются и одномодульные модификации. Но пороговое напряжение они обязаны выдерживать не менее 350 В. При этом отрицательное сопротивление может достигать в цепи целых 55 Ом. Чтобы решить данную проблему, в рубильнике должен иметься специальный блокиратор. Электрощиты в домах часто используются серии КК22. При этом блоки управления представлены на сегодняшний день как с тиристорами, так и с динисторами.

Схема подключения

Перекидные рубильники бывают разных типов: однополюсные, двухполюсные, трехполюсные и четырехполюсные. Первые два варианта исполнения применяются в однофазной сети, остальные два — в трехфазной.

Данные устройства подключаются к генератору исходя из типа электросети, в которую будет подключаться рубильник. Для однофазной сети используется двухполюсный аппарат, который осуществляет переключение одновременно нуля и фазы электропроводки, исключая объединение выходного напряжения генератора и напряжения, которое подается от электросети. Однополюсный перекидной рубильник может использоваться только для переключения питания между двумя фазами одной электрической сети, где нулевой проводник общий и нет необходимости его коммутировать коммутационными аппаратами.

Если генератор и питающая дом сеть трехфазная, то в данном случае используется четырехполюсный рубильник, осуществляющий переключение трех фаз и нуля между основной сетью и резервной сетью от генератора. Трехполюсные коммутационные аппараты используются в цепях, питающих трехфазную нагрузку без нулевого провода. Также трехполюсный аппарат может использоваться в однофазной сети – в данном случае будет задействовано только два полюса на входе и выходе коммутационного аппарата.

Установка перекидных рубильников осуществляется в распределительные щиты, тип которых зависит от конструктивного исполнения рубильника. Существуют устройства модульного типа, которые устанавливаются на стандартную DIN-рейку. В помещениях могут использоваться пластиковые щитки (боксы) либо металлические корпуса щитов, рассчитанные на требуемое количество модульных мест.

Вне помещений используются металлические щитки, имеющие достаточную для установки на улице степень защиты корпуса. Перекидные рубильники обычного исполнения монтируются в щитках, комплектуемых монтажной панелью.

На монтажной панели такого щитка может быть также монтирована стандартная DIN-рейка для установки необходимых модульных защитных аппаратов.

К одному входу перекидного рубильника подключается кабель, идущий от щита учета – это основная сеть. Ко второму входу подключается резервная сеть – кабель от генератора. Если рубильник имеет один выход, то кабель от распределительного щитка подключается к нему. Модульные варианты исполнения, как правило, имеют два входа и два выхода, поэтому два выхода соединяются между собой параллельно перемычками и подключаются к распределительному щитку. Ниже приведена схема однофазного подключения трехполюсного перекидного рубильника к генератору и электрической сети:

Для того, чтобы подключить перекидной рубильник от двух трехфазных источников питания, нужно воспользоваться следующей схемой:При подключении необходимо соблюдать полярность, чтобы при переключении рубильника на выходе к домашнему щитку фаза и ноль не менялись местами. Ввод от электросети защищен автоматическим выключателем, который, как правило, устанавливается в щите учета, а ввод от генератора должен быть защищен автоматическим выключателем, который устанавливается в щиток вместе с перекидным рубильником.

Для промышленных предприятий устройства монтируются, только если входная мощность небольшая. А так в основном устанавливаются распределительные щиты – в них на каждый ввод устанавливается автоматический выключатель. В зависимости от схемы может быть реализована работа АВР либо ручное включение резерва соответствующим автоматом. Если при этом применяются перекидные рубильники, то, как правило, только для управления без нагрузки – нагрузка снимается автоматическими выключателями.

При наличии дугогасящего устройства в конструкции аппарата переключение нагрузки может перекидным рубильником, но в любом случае каждая из питающих линий должна быть дополнительно защищена автоматом либо предохранителями, так как перекидной рубильник не осуществляет защиты от аварийных режимов работы электрической сети (перегрузки и КЗ).

Использование перекидных устройств в разных сетях

Каждый перекидной рубильник того или иного типа может применяться лишь в электрической цепи с определенными параметрами.

В однофазном варианте устанавливаются, преимущественно, коммутаторы двухполюсного исполнения. Во время подключения к генераторной установке потребуется блок питания с установленным рабочим напряжением триста вольт. Устройства обладают отрицательным сопротивлением порядка 50 Ом.

Для создания качественного контакта, рекомендуется использовать медные перемычки. В самом начале установки следует выяснить наличие электрощита. Может использоваться серия КК220 или аналогичная модификация. В цепях с одной фазой не рекомендуется использование реверсных устройств по причине возможного несоответствия их рабочих показателей и сетевых параметров.

Для проложенных линий с двумя фазами наилучшим образом подходит расширительный вариант переключающих устройств. В этом случае рубильниками приобретаются универсальные качества и они свободно используются в однофазных сетях, без ограничений. Предельное значение напряжения для работы достигает 300 вольт. В виде элемента, соединяющего все имеющиеся части, используется блок питания номиналом 200 В.

Более всего популярны коммутаторы серии РР30. Они обладают собственными конструктивными особенностями и состоят из двух модулей, находящихся в общем комплекте. За счет этого выходное напряжение доходит до отметки 350 вольт. Наивысшее отрицательное сопротивление поднимается до 40 Ом. Контактные системы устанавливаются лишь в защищенных изделиях закрытого типа. Скачки электроэнергии держат на контроле проходные конденсаторы. Схема управляющей части или блока собирается на основе тиристоров.

Посредством реверсивных блоков обеспечивается поддержка требуемой частоты тока. При использовании двух различных моделей, в цепочку добавляется контроллер, позволяющий максимально нейтрализовать нелинейные искажения в сети и их негативное воздействие.

Аппаратура, используемая в сетях, где три фазы, отличается своими специфическими особенностями. Например, рабочее напряжение у блоков питания устанавливается порядка 400 вольт. В подобных сетях допускается использование трансформаторных устройств только импульсного типа.

При соединении всех компонентов используется специальный инвертирующий выход. Поступление выходного тока производится через специальные устройства, изготовленные на основе проходных конденсаторов. Большинство схем подключения работают на основе перекидных рубильников с двумя модулями.

Современный рынок предлагает модели и одномодульных устройств. Их главное отличие состоит в наименьшем пороговом напряжении, всего 350 вольт. Значение отрицательного сопротивления – в пределах 55 Ом. В конструкции подобных коммутаторов обязательно входят блокираторы. В некоторых моделях, электроника блоков создается не только на тиристорной, но и динисторной основе.

Типы рубильников

Однополюсный перекидной рубильник

Подключение приборов по различным схемам и различия в рабочих параметрах подразумевают разделение рубильников на типы.

Однополюсные рубильники

Устройства имеют один модуль и проводники из меди. Отличается низким, около 200 В, напряжением на выходе. Основное применение перекидного автоматического выключателя – для обслуживания генератора с рабочей частотой до 20 Гц.

Модульный прибор не ставится в жилом здании, потребляющем много энергии. Предельная нагрузка аппарата не должна превышать 200 А.

Двухполюсные модификации

Назначение перекидных рубильников на два направления – обслуживание многоэтажек, оборудования, подсоединенного к двухфазной или однофазной сети. Прибор отличается средним номиналом минусового сопротивления – 60 Ом. Тип напряжения на выходе зависит от модификации рубильника.

Рубильник подходит для подключения в двухфазную сеть. Оснащен блокираторами, отличается высоким пределом чувствительности. Выпускается с двумя или тремя модулями. Для генераторов подходят модели с напряжением 350 В, рассчитанные на нагрузку 30 А. Установка производится совместно с блоком питания на 200-300 А с пределом нагрузки 3 А.

Двухконденсаторные выключатели

Перекидной выключатель рассчитан только на однофазный тип цепи. Приборы выпускаются с двумя конденсаторами и двумя модулями, работают совместно с блоками питания на 300 В. средний показатель напряжения – 30 А.

Аппараты устанавливаются при помощи двух медных перемычек. Двухконденсаторные модели совместимы только с расширительными переключателями.

Приборы можно совмещать со счетчиками.

Особенности подключения

На выбор схемы подключения перекидного рубильника оказывает влияние тип электрической сети.

Сеть однофазного типа

Подключить подобный аппарат к данной сети можно только, если он имеет два полюса. Кроме этого, нужно учесть, что работа рубильника возможна только, если присутствует блок питания с подходящими теххарактеристиками. Что касается перемычек, обеспечивающих контакт двухполюсных аппаратов, то желательно отдать предпочтение медным.

Двухфазная сеть

Как подключить своими руками рубильник, если сеть двухфазная? Схема предусматривает применение блока питания на 200В. Также для данных приспособлений нужно использовать исключительно расширительные переключатели. Только тогда устройства допустимо использовать в трехфазной электросети, независимо от числа используемых модулей.

Максимальным напряжением для таких аппаратов будет 300В, а максимальным отрицательным сопротивлением – 40Ом. Контакты в таких устройствах применимы исключительно для закрытых моделей, а колебания электрической энергии контролируются при помощи конденсаторов проходного типа.

Трёхфазная сеть

Для такого вида электросети используют реверсивные рубильники. Они обеспечивают полноценную бесперебойную подачу электрического тока, распределяя нагрузку на несколько линий и полностью сохраняя электроснабжение. Здесь нужно использовать блоки питания на 400 В. Также будет уместно применять импульсные трансформаторы.

Сеть трехфазного типа

Рубильник должен монтироваться посредством задействования блоков питания, обладающих параметрами напряжения в 400 В. Трансформаторы, которые применяются, являются импульсными. Чтобы подключить, нужно обеспечение инвертирующего входа. Ток выхода идет через переходные конденсаторные элементы. Требуется применение двухмодульных разновидностей реверсивного рубильника.

Одномодульные модели характеризуются ограничением по предельному напряжению в 350 В. Отрицательное сопротивление равно 55 Ом. Наличие блокиратора обязательно. В жилых домах требуется обустройство электрощитов. Предпочтительна модификация КК22. В блоках управления ставят как тиристоры, а также допустимы варианты с динисторами.

Разновидности рубильников

Существует несколько типов аппарата, которые устанавливаются в зависимости от количества сетей и потребителей.

  1. Однополюсные.
  2. Двухполюсные.
  3. Трехполюсные.
  4. Четырехполюсные.

Однополюсные и двухполюсные устройства используются в однофазных сетях, а остальные — в трехфазных. Однополюсный тип аппарата является очень распространенным вариантом. Такой прибор оснащается одним модулем для передачи направления потока электроэнергии. В таких моделях чаще всего используются медные проводники. Наиболее подходящим такой реверсивный рубильник считается в сети обслуживания генератора с диапазоном до 20 Гц. При выборе такого прибора для определенной сети нужно учитывать все характеристики.

В жилых домах, для которых характерно большое потребление электроэнергии, лучше не использовать, так как предельной нагрузкой такого прибора считают 200А. Также у прибора низкое выходное напряжение. В большинстве случаев такой показатель равен около 200 В.

Для применения в жилых домах используют двухполюсные рубильники. Такой тип прибора может использоваться с потребителями однофазной сети. Средним показателем сопротивления для такого вида рубильника считается 60 Ом. Чаще всего такой перекидной рубильник на два направления используют для современных схем потребительских электросетей. Модификацией прибора определяется показатель выходного напряжения, и в разных двухпозиционных моделях показатели будут отличаться.

Реверсивные приборы, которые используются для смены питания от сети или генератора, подключаются по разным схемам в зависимости от определенного типа сети и количества приборов. К примеру, в однофазной сети можно подключать двухполюсные рубильники с отрицательным сопротивлением 50 Ом. При этом в схеме может присутствовать электросчетчик. Реверсивный трехфазный рубильник наиболее часто встречается в двухфазных электросетях, хотя может быть использован и в однофазной сети. При этом будет задействовано только два полюса прибора.

Однако при подключении нужно учитывать то, что трехходовой рубильник оснащен только расширительными переключателями. Наиболее распространен трехпозиционный прибор в промышленных электросетях. Использование на предприятиях должно быть защищенным, поэтому подключение должно проводиться в электрощитах. Трехфазный рубильник имеет высокий порог чувствительности и оборудован надежной системой защиты от перегрузки. Тип и качество изоляции зависит от производителя.

Двухкондесаторный переключатель

Переключатель двухполюсного типа имеет два проходных конденсатора. Такие приборы могут быть использованы только в однофазной сети, поэтому перекидной рубильник для генератора лучше выбрать именно такого типа. На рынке встречаются и двухмодульные и трехмодульные виды приборов, которые могут подключаться с блоком питания.

Для генератора подойдут перекидные рубильники с пороговым напряжением 350 В. Параметры нагрузки могут быть разными. Данный параметр определяется производителями и чаще всего составляет около 30 А. Для генератора также можно использовать перекидной рубильник 250А. Однако такой прибор нужно подключать вместе с блоком питания, напряжение которого будет от 200 до 300 В. Такой тип прибора предусматривает нагрузку до 3 А.

Подключение любого типа прибора необходимо проводить с соблюдением полярности. При этом на выходе к домашней сети фаза и ноль не должны меняться местами. Входящие подключения от электросетей лучше всего защищать, устанавливая автоматический выключатель. Такой выключатель обычно устанавливают возле счетчика либо в самом щитке перекидного рубильника.

Перекидные переключатели

Эти приборы имеют все свойства перекидных рубильников, но лишены недостатков последних. Благодаря специальной конструкции переключателей энергия руки оператора не напрямую используется для переведения ножей, а накапливается до определенной величины, а затем делает быстрое переключение «щелчком». Это существенно сокращает время переключения, уменьшает возможность появления коммутационной дуги и позволяет проводить переключение под нагрузкой. Кроме того, работа с переключателями более безопасна, поскольку устройства почти всегда имеют закрытую конструкцию, а значит, произвести коммутацию сможет даже неподготовленный человек с нулевыми знаниями по электротехнике.

Бытует мнение, что переключатели уступают рубильникам по мощности, но это не совсем так. Существуют приборы, способные коммутировать те же сотни ампер, причем даже под нагрузкой. Просто по конструкции они достаточно громоздки и гораздо сложнее обычных рубильников. Как и рубильники, переключатели могут быть трехпозиционными и многосекционными.

Что такое перекидной рубильник

Что такое обычный рубильник, знает, пожалуй, каждый более или менее знакомый с электричеством. По сути, это обычный выключатель, только большой и мощный. Ручка в одном положении – цепь замкнута. В другом – разомкнута. Если рубильник коммутирует одну линию, то устройство однополюсное, а когда одной ручкой вы можете переключить сразу несколько цепей, то многополюсное.

В отличие от обычного рубильника, перекидной имеет дополнительные контакты, благодаря которым прибор может не только включать или выключать электрооборудование, но и переключать. В одном положении ручки средняя шина рубильника соединяется с верхними контактами, в другом – с нижними.

Самое важное в такой конструкции то, что верхняя и нижняя шины ни при каких условиях не могут соединиться. Именно это делает устройство незаменимым при коммутации оборудования, не допускающего в процессе переключения соединения между собой

Взгляните на схему ниже:

В одном положении переключателя мотор крутится в одну сторону, в другом – в противоположную. Но если вы случайно соедините батареи вместе, то начнутся серьезные проблемы – короткое замыкание. В приведенном примере вы рискуете лишь разрядить батарейки, но если коммутировать более серьезные цепи – к примеру, напряжения с различных линий электропередач, – то при малейшей ошибке оператора, работающего обычными выключателями, серьезной аварии не избежать. Перекидной же рубильник благодаря своей конструкции подобного безобразия не допустит, поскольку у вас просто не будет ошибочных вариантов – «или-или».

Преимущества перекидного рубильника перед парой обычных выключателей очевидны. Но что делать в том случае, если лампочку на схеме, приведенной выше, нужно просто отключить? Ставить дополнительный выключатель? Совсем необязательно, поскольку существуют трехпозиционные перекидные рубильники. В отличие от своих двухпозиционных собратьев, они имеют еще одно положение, так называемое промежуточное , в котором один источник от нагрузки уже отключен, но второй еще не подключен.

Таким образом, при помощи трехпозиционного рубильника вы можете не только сделать переключение одним движением руки, но и отключить нагрузку от источника:

Подключение генератора на перекидной рубильник

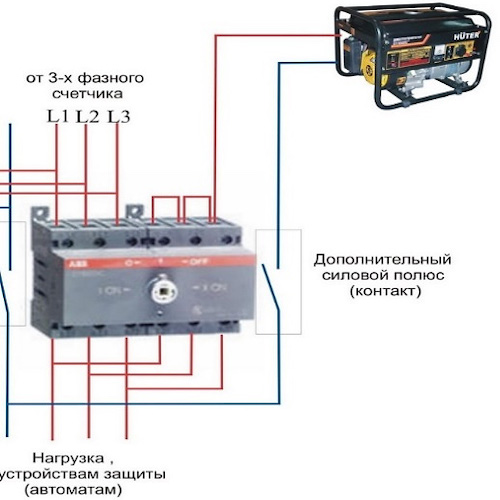

Подключение генератора через переключатель АВВ

Для организации сцепки понадобятся два модульных контакта или электрическая перекидка на 7 контактов. Пара из них должна быть нормально замкнутая, а пара – нормально разомкнутая. Подключение осуществляется так:

  1. Требуется ввести крайний контакт переключателя на ввод линии и кабеля станции.
  2. Средний контакт подводится к потребителю.
  3. Рубильник ставится в исходное положение – подсоединение к основной сети.
  4. В процессе переключения питание подается с генератора.
  5. Переключатель устанавливают в щитке управления.
  6. Для прогрева системы и подачи питания после активации генератора ставится реле времени.
  7. Резервный контактор запитывается через основной коммуникатор ввода посредством нормально замкнутого контакта.

Процессы переключения реализуются пользователем. Он ставит рубильник на нейтральный режим в случае падения напряжения. При его возобновлении активируется первый контакт, размыкая цепь питания второго ввода.

Перекидной рубильник для генератора своими руками

Что делать, если в вашем распоряжении не оказалось перекидного устройства коммутации? Можно сделать его своими руками. Точнее, не сделать, а собрать из всем известных и широко распространенных автоматов. Для этого достаточно взять два автомата и закрепить на одной планке, предварительно перевернув один вверх «ногами». Чтобы оба устройства переключались одновременно, на их ползунки нужно установить фиксирующую планку (на рисунке оранжевого цвета). Специально для этого ползунки всех автоматов имеют специальные отверстия. Переключатель готов. Осталось сделать подключение, которое практически ничем не отличается от подключения перекидного коммутатора.

Конечно, реальная схема подключения генератора в качестве резервного источника будет несколько сложнее приведенных выше – кроме переключателя, понадобятся те или иные приборы защиты, заземления, учета, но и тут нет ничего сложного:
