Раздвижные двери - механизмы раздвижных дверей

Механизмы раздвижного изделия

Изделия могут иметь 2 направляющих профиля — нижний и верхний, и последний в большинстве случаев справляется с большой перегрузкой. Это изделие, как правило, состоит только из 2 полотен. Раздвигающиеся модели часто приобретаются благодаря тому, что они комфортны в применении. Механизм этих дверей может монтироваться и самостоятельно.

Полотна при открывании не только смещаются в сторону, но и вступают в стену (частично либо целиком). В результате эти двери часто оборудованы не только рельсами верхней части и дна, но и роликом в середине. Панели для раздвигающихся дверей требуют особой ниши, на внутренней стороне которой предусмотрена кассета для открывания полотна. Раздвигающиеся двери удобно располагать в узких комнатах, так как они сохраняют беспрепятственное пространство около двери.

Полотна перемещаются вдоль стены, в которой есть отверстие, параллельное ей. В случае если определена обыкновенная дверь, они с помощью роликов скользят по направляющей либо рельсе. Количество роликов зависит от веса двери: если основание весит до 75 кг — их два, а когда вес превосходит 75 кг — 4. Чтобы изделие не соскользнуло с границ направляющего профиля, его движение фиксируется с помощью устройства, которое крепится к стене сверху, а также с помощью упора, установленного на полу.

Применяемые варианты

Вид двери определяет вид направляющих, более оптимальных для её системы. С одним или несколькими пазами, прямыми или изогнутыми, с одной или же 2-мя направляющими (верхней и нижней). Разнообразие проёмов с панелью привело к тому, что наборы фурнитуры для них во многом зависят от их размера, конфигурации, материалов и способов монтажа. Направляющие, предназначенные для купе, выполняют важную функцию, поскольку именно через них шкаф открывается свободно, бесшумно и легко закрываются. Основой этой конструкции являются рельсы, по которым полотна движутся горизонтально.

Изделие состоит из некоторых ключевых компонентов:

полотна;
механизма, который обеспечивает передвижение (содержит роликовые каретки, направляющие, защёлки и так далее);
декоративной планки, закрывающей механизм;
специальных ручек и замков для раздвигающихся дверей;
добора и наличника.

Материалы и дизайн

При изготовлении раздвижных дверей зачастую используют те же самые материалы, что и при производстве распашных. Очень популярны двери из массива разных пород дерева и натурального шпона. Можно с уверенностью констатировать, что эти материалы являются наиболее популярными при изготовлении откатных дверей. Это и не удивительно, ведь только натуральное дерево способно придать интерьеру помещения неповторимую ауру комфорта и благородства, которая является неотъемлемым атрибутом классических решений.

Кроме того, широкое распространение получили раздвижные двери из МДФ панелей. Для декорирования также используются стеклянные элементы. При этом стекло применяется самой разной формы и фактуры. Это может быть матовое стекло, роспись, шелкография. С помощью таких вставок можно получить весьма оригинальные решения для раздвижных межкомнатных дверей. Например, створки из дерева с мягким рисунком на стекле отлично впишутся в интерьеры, выполненные в средиземноморском стиле.

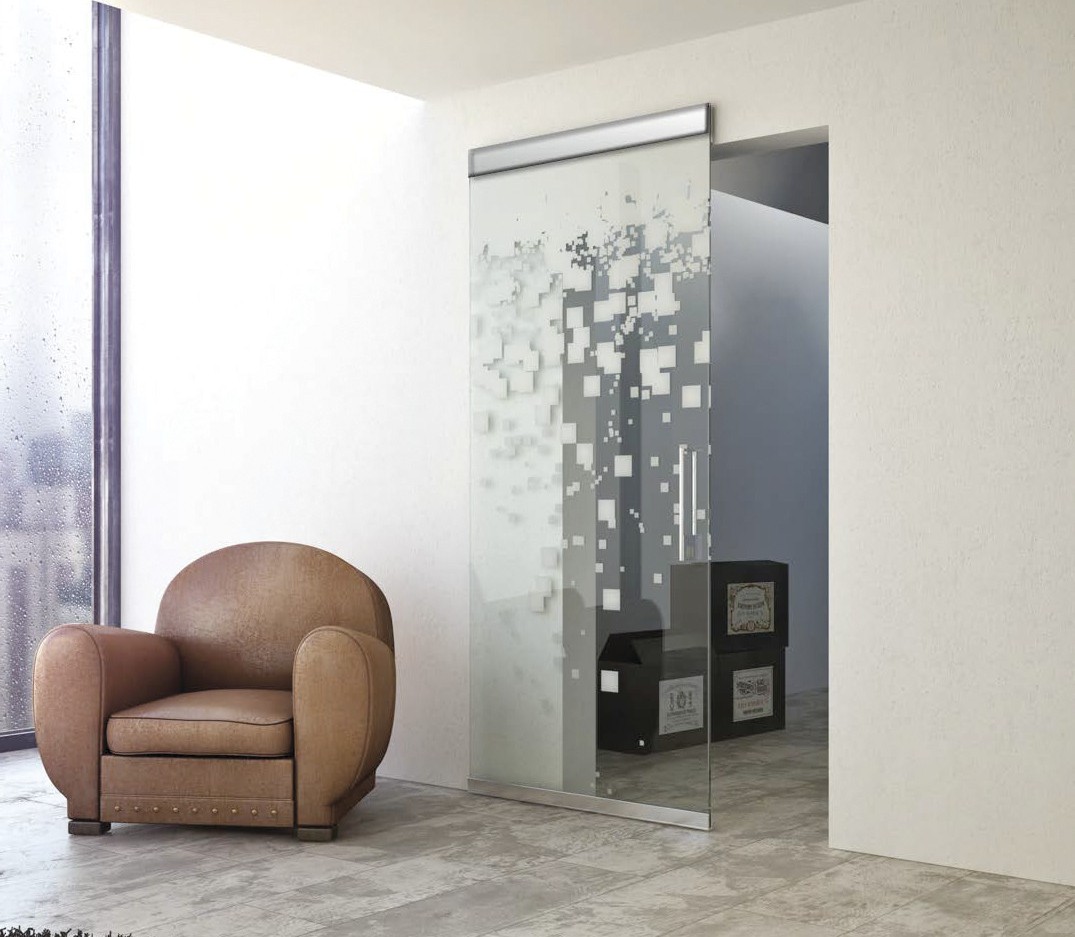

Для дизайнерских решений техно, хай-тек или минимализм подойдут роликовые межкомнатные двери из стекла. При этом такие двери могут быть каркасными или цельными. Наряду с перечисленными материалами, зачастую используются ткань и кожа или стекло, обработано специальным образом. Кроме того, нередко применение искусственного камня. В большинстве случаев для таких нестандартных решений отдают предпочтение алюминиевым или стальным каркасам.

Варианты исполнения сдвижных дверей

Конструктивное исполнение раздвижных видов, оформление могут существенно отличаться, как и используемая фурнитура. Производители предлагают достаточно большой ассортимент, что позволяет выбрать наиболее подходящую модель. Раздвижные системы отличаются по:

Материалу дверного полотна. Для изготовления чаще всего используется МДФ, дерево, стекло, пластик, металл. Стеклянные варианты особенно актуальны в современном интерьере. Возможно различное сочетание перечисленных материалов в зависимости от того, где производится монтаж конструкции.
Количеству створок. Зависит от конструктивных особенностей и ширины дверного проема. В спальнях часто производится монтаж одностворчатой конструкции. Для каждой модели подбирается своя фурнитура.
Способу движения. В зависимости от конструкции, двигается по направляющему рельсу, расположенному внизу или вверху. Конкретный способ обеспечивает фурнитура с подходящими эксплуатационными характеристиками.
Направлению движения. Существуют разновидности, допускающие открытие: в одну определенную сторону, обе, а также телескопические. Все зависит от характеристик и конструкции приобретаемой фурнитуры.
Месту расположения направляющих рельс, воспринимающих основную нагрузку. У некоторых образцов, они крепятся к полу и потолку, у других – к полу и стене, только к стене. В каждом случае приобретается фурнитура нужного размера и формы.

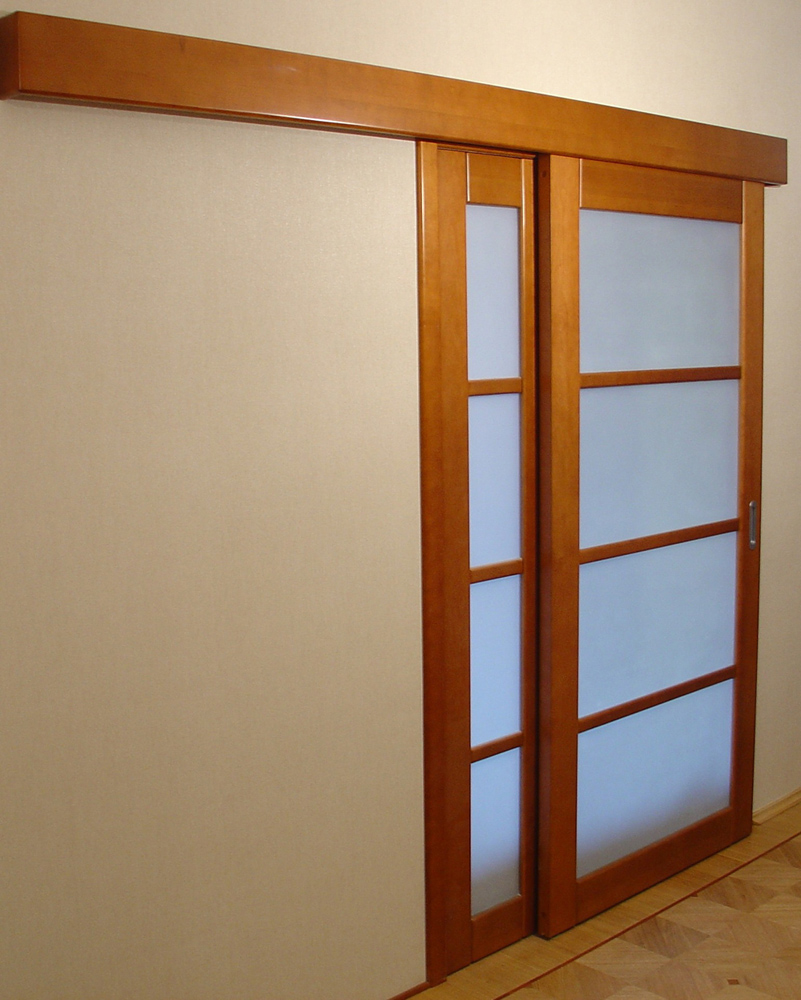

Деревянное изделие

При выборе подходящего варианта следует учитывать место установки. Если нужно визуально увеличить высоту помещения, рекомендуется выбрать вариант с креплением профиля к потолку, приобретя подходящую фурнитуру. Если отказаться от использования направляющего рельса прикрепленного к полу, удастся сохранить целостность напольного покрытия в доме. В таком случае фурнитура и конструкция в целом должны быть способны выдержать нагрузку. Какой вариант двери лучше, каждый решает в индивидуальном порядке.

Возможные конструкции

Конструктивное исполнение дверей различно. Наиболее простыми с точки зрения установки являются двери-купе. Их монтаж владельцы без труда выполняют собственными силами, приобретя нужную фурнитуру. Необходимо учитывать, что проем должен быть ровным, в стена – способной выдержать нагрузку.

Дверь-купе

Однако от моделей купе многие отказываются, так как в случае их установки придется убрать мебель из зоны, куда откатывается створка. Кроме того, они не обеспечивают необходимый уровень звукоизоляции. Повысить его крайне сложно, поскольку в процессе монтажа предусматривается специальный технологический зазор, предотвращающий касание стены полотном.

Кассетные лишены ряда перечисленных недостатков. Для открытия производится установка специальной ниши, куда сдвигается система. Закрепив по периметру проема специальный уплотнитель, удается повысить уровень звукоизоляции. Однако монтаж таких раздвижных систем возможна только во время ремонта. Если стена не полая или не имеет достаточную толщину, придется выполнить установку специальной каркасной конструкции, что несколько уменьшит полезную площадь помещения.

Кассетная

Конструкция каскадных похожа на купе. При их применении, количество направляющих рельс зависит от количества полотен. Приобретается соответствующая фурнитура. Монтаж сопряжен с определенными трудностями, потому установка кассетной модели редко выполняется своими руками.

Каскадная

Комплектность раздвижной системы

Типовой комплект состоит из:

Дверного полотна, размеры которого согласуются с габаритами проема.
Комплекта наличников, декоративной плиты, используемых для отделки после завершения установки.
Роликового механизма, обеспечивающего работоспособность.
Направляющих рельс, определяющих направление движения.
Комплекта крепежных элементов. Перечень и размеры зависят от характеристик используемой фурнитуры.

При заказе особое внимание рекомендуется уделить роликовому механизму и фурнитуре

Важно конструктивное исполнение и максимальная нагрузка, которую они смогут воспринимать. Проводимый производителем тест позволяет определить максимальный вес устанавливаемой двери

Без этих данных монтаж проводить нецелесообразно и небезопасно: механизм может не выдержать веса полотна

Проводимый производителем тест позволяет определить максимальный вес устанавливаемой двери. Без этих данных монтаж проводить нецелесообразно и небезопасно: механизм может не выдержать веса полотна.

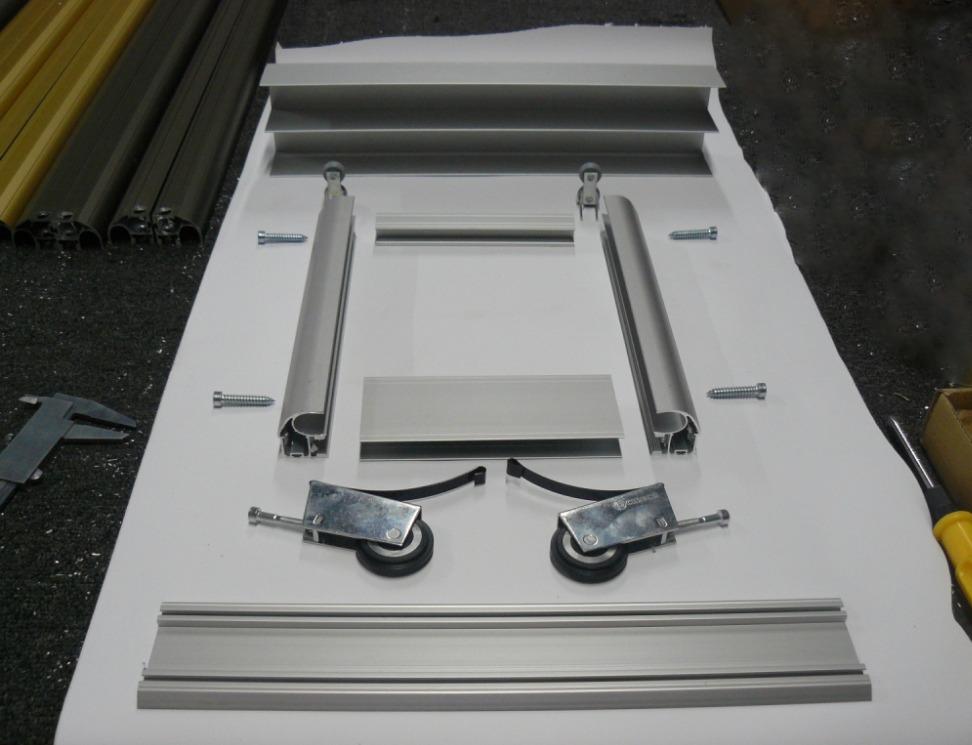

Комплект фурнитуры

Ремонтируем роликовые механизмы

Во время эксплуатации мебельных изделий, неизбежен естественный износ основных движущихся механизмов, среди которых ролики не являются исключением. В большинстве случае произвести ремонт или замену колесиков можно самостоятельно.

Чиним дверные ролики

Вне зависимости от того, что сломалось — роликовая фурнитура для дверей или шкафов-купе, ремонт их производится по схожей технологии. Нижнеопорные системы распространены больше подвесных, а потому и ремонт таких систем производится чаще. Ниже приведена инструкция, позволяющая понять причину поломки этой дверной системы и устранить ее:

Проблема: дверь движется с затруднением. Фурнитурные ролики для купе очень часто застревают в направляющих из-за скопившихся там засоров. В этом случае решение простое — прочистить пазы с помощью пылесоса. Если это не поможет, потребуется проверить ролики, не скопилась ли на них грязь, пыль, волосы и шерсть животных — все это может мешать нормальному скольжению колесиков. Игнорирование проблемы приведет к износу и необходимости замены роликов.

Проблема: дверь движется, проваливаясь и скрипя. Вероятно, причина в поломке или износе фурнитурного ролика. Снимите дверь и осмотрите ролик. Если он не подлежит ремонту, потребуется записать его название и артикул, а затем заказать аналогичный у поставщиков. Если ролик пришел в негодность по причине естественного износа, рекомендуется проверить остальные ролики системы — обычно они начинаю ломаться один за другим.

Поломанный и новый ролики

Для того чтобы заменить или отремонтировать ролик, потребуется его снять. Как это сделать? Приведем инструкцию:

Первым делом необходимо снять буферную щетку с двери (если это шкаф-купе).
Под щеткой, примерно в 5 см от пола имеются 2 отверстия. Верхнее отверстие скрывает винт для крепления направляющих (необходим, если требуется разобрать раму двери), а нижнее — винт для снятия ролика. Для съема придется воспользоваться шестигранником.
Снимая ролик, нужно следить, чтобы не разошлись профили и не произошло перекоса двери (проверить можно по замковому устройству).
В обратном порядке ролики для шкафов купе вставляются на место.

Ремонт мебельных роликов для диванов, шкафов и ящиков обычно не представляет сложностей, так как прост и интуитивно понятен. О том, как установить ролики в шкаф-купе, можно узнать из видеоролика.

” alt=””>

Типы направляющих

Направляющие дверей являются основой роликового устройства, обеспечивающего их плавное передвижение. Качество и тип направляющих определяют надежность и практичность системы. Направляющие имеют ряд видов, использование которых определяется типом дверей, их системой и весом. Широкая группа раздвижных конструкций представлена несколькими разновидностями. Их разнообразие обусловливается различием в оборудовании, материалах и способах монтажа. Тип раздвижных дверей напрямую влияет на выбор направляющих.

Изделия бывают такие:

Двери-купе. Для купе непременно применяют два направляющих, главную роль в которых играет нижний элемент. Полотно укрепляется на них, вся нагрузка ложится на нижнюю часть. Верхний профиль играет дополнительную роль, удерживая основание в вертикальном состоянии. Количество рельсов зависит от дверных панелей.
Сдвижные двери. Изделия применяются с одним рельсом сверху или двумя сверху и снизу. В многочисленных вариантах только верхняя подвеска успешно справляется с функцией. Система имеет два полотна, одно из которых является неподвижным, а другое перемещается по своему пути.
Задвижные двери. У изделия есть полотна, что при смещении прячутся в специализированных нишах, находящихся в стене. Они непременно поставляются с 2 рельсами.
Радиусные двери. Их поставляют с изогнутыми направляющими. Размеры каждого полотна персональны.
Каскадные двери. Для изделия каскадного вида применяются направляющие с несколькими каналами, поскольку каждый компонент перемещается по собственному профилю.
Двери-гармошки. Двери подобного вида используются только с установленными направляющими. Полотна перемещаются на роликах по одному желобу.

В большинстве случаев раздвижная система поставляется с раздвигающейся дверью. Однако случается, что потребитель предпочитает совершать всё по своему плану и выбирает всё сам. Для подобных случаев необходимо ориентироваться на конфигурации и характеристики раздвижных систем.

Как установить?

Порядок монтажа напрямую зависит от особенностей двери, характеристик дверного проема, используемого механизма и фурнитуры. Конструктивное исполнение механизма может немного отличаться. Однако последовательность монтажа в любом случае останется неизменной.

Подготовительный этап

До того как начнется монтаж, необходимо:

Выровнить проем. Если геометрия далека от идеальной, придется заказывать модель, способную перекрыть имеющиеся отклонения.
Убедиться в несущей способности стены, самого проема.
Выполнить декоративную отделку проема до того как начнется монтаж.
Установить ручки, если они предусмотрены, а также замок, например, однозапорный.

На данном этапе необходимо подготовить инструмент, который потребуется при монтаже:

Комплект отверток.
Молоток.
Шуруповерт. Иногда может возникнуть необходимость в перфораторе и дрели.

Дополнительно потребуется карандаш для нанесения разметки, уровень, рулетка и отвес для контроля пространственного положения дверей.

Основной этап

Подготовив проем к монтаж, приступают к сборке роликового механизма. Изделия могут иметь различное конструктивное исполнение, поэтому ее производят в соответствии с рекомендациями производителя. Например, одни рекомендуют отступить от края расстояние, равное 1/6 ширины дверного полотна. Другие допускают выполнение монтажа прямо с краю, а требуемый отступ обеспечивается монтажными пластинами. Рассмотрим порядок установки второго варианта.

Роликовые платформы центруют, обязательно контролируя равенство расстояний до полотна с помощью рулетки. Выставив пластину, отмечают места крепления, просверливают отверстия. Сверло должно быть на 1 мм тоньше диаметра самореза.

Выставленную пластину закрепляют саморезами. Длина используемых метизов зависит от веса полотна. Должна быть минимум 70 мм. Для исключения появления ненужного напряжения, все шурупы закручивают строго вертикально. В подготовленные пластины вставляются опоры, к которым будут крепиться колесики и на боковой поверхности фиксируются крышкой. Роликовые платформы накручивают на штыри с резьбой.

Собрав, приступают к монтажу направляющей. Ориентируясь на колесики, определяют положение нижней грани рельсы. Чаще всегокрепят к сухому деревянному брусу размером минимум 50 на 70 мм. Длина т акой опоры двое больше ширины полотна плюс еще 5 см. Аналогичную длину должна иметь и направляющая. В брусе предусматривают отверстия для крепления к стене. Минимум четыре штуки.

Направляющую к бруску крепят с помощью саморезов. Количество зависит от длины и не должно быть меньше трех. Первый располагают на расстоянии 10 см от края.

Чтобы определить месторасположение направляющей, на конструкцию с прикрепленным роликовым механизмом, ее «накатывают». Это позволяет уточнить высоту. Чтобы зафиксировать конструкцию и исключить случайное смещение, используют небольшие деревянные клинышки. Их нужно минимум два.

Для определения места крепления к отметке прибавляют еще 7 – 10 мм. В таком случае изделие будет висеть, а не опираться на пол. Если планируется укладка напольного покрытия, к указанному значению необходимо прибавить его толщину. После этого брус крепят на место. В процессе монтажа необходимо проконтролировать ровность нахождения всех элементов с помощью уровня. Способ крепления будет зависеть от характеристик стены.

Как только направляющая займет свое место, можно приступать к установке двери. По краям закрепляются стопоры, которые будут определять амплитуду движения. Их месторасположение может быть определено только опытным путем. Необходимо добиться того, чтобы в момент открытия полотно полностью освобождало проем, а при закрытии – полностью перекрывала. Определившись с местоположением, стопоры фиксируют прижимными винтами.

Установленный при открытой конструкции специальный флажковый ролик, позволяет исключить отклонение от вертикали. Его заводят в паз, предусмотренный в нижней части, и фиксируют с помощью коротких саморезов. После этого останется выполнить декоративную отделку и установку можно считать завершенной.

Таким образом, выбирая двери в дом, стоит обратить внимание на роликовые. Конструкция отличается надежностью исполнения, длительным сроком службы

Монтаж при желании можно выполнить собственными силами. Нужно лишь приобрести необходимую фурнитуру и другие комплектующие. Выбирать модель не стоит, так как она будет значительно уступать по эксплуатационным характеристикам.

Установка своими руками

Основным и, пожалуй, единственным требованием к месту монтажа дверей на роликах является наличие ровных стен, вдоль которых будут передвигаться открывающиеся и закрывающиеся перегородки. Если в конструкции предусмотрено наличие нижней направляющей, то она фиксируется на напольном покрытии. Длина этого элемента выбирается равной двум значениям ширины дверного полотна и плюс 50 мм с одной из сторон проёма.

На дверное полотно монтируется роликовая система, необходимая для функционирования подобного типа откатных дверей, а сама дверь фиксируется в нижней направляющей. После этого необходимо произвести разметку для закрепления верхней направляющей. Для правильного и надёжного монтажа верхней направляющей следует использовать деревянный брус с поперечным сечением 40 х 40 мм. После фиксации на брусе он вместе с профилем закрепляется на стене согласно сделанной ранее разметке. Затем следует установить фиксаторы, которые будут ограничивать свободное перемещение створок.

На следующем этапе монтажа дверей на роликах своими руками створки заводятся в верхнюю направляющую и приподнимаются так, чтобы низовую их часть можно было вставить в нижнюю направляющую. Теперь при помощи винтов для регулировки необходимо настроить расположение створок (или створки). Положение этих элементов должно быть вертикальным и проверяется с помощью строительного уровня. На этом установка межкомнатных дверей на роликах может считаться оконченной.

Преимущества и недостатки систем

Раздвижные системы давно стали оригинальной составляющей современного дизайна. Широкое применение оправдано высокой функциональностью и несколькими вариантами монтажа конструкции. На сегодняшний день существует много типов систем, где одну из ведущих ролей играют направляющие, определяющие правильное и бесшумное движение полотна.

Система купе представляет собой устройство, которое позволяет открывать створку в одной плоскости. По словам дизайнеров, по сравнению с традиционным видом открывания распашных дверей, использование раздвижных систем содержит ряд положительных моментов:

Положительным качеством системы является её надёжность, простота управления, практичность.
Благодаря механизму, обеспечивающему перемещение панелей в одной плоскости, раздвижные конструкции способствуют более экономичному использованию квадратных метров квартир.
Проёмы с панелью удобны для эргономичного разделения внутреннего пространства. В отличие от традиционной модели купе, они не могут нанести травму или разрушить покрытие стены в случае случайного открытия от сквозняка.
Изделия, идущие вдоль рельсов, безопасно используются для организации систем хранения в шкафах. Внедрение этих элементов способствует значительной экономии и оптимальному использованию пространства.

У системы есть и недостатки:

Высокая стоимость направляющих. Хорошие элементы системы стоят дорого.
Непростая установка. Система требует подготовки места установки опытными специалистами.

Выбираем надежные ролики

Прежде, чем отправиться в магазин за роликами, следует определить, где они будут использоваться. Существуют десятки вариантов роликовых механизмов, предназначенных только для перемещения мебели, столько же — для дверей, шкафов, выдвижных систем и ящиков. Разберемся с особенностями выбора.

Критерии выбора мебельных роликов

Ролики для мебельной фурнитуры являются главным механизмом раздвижной системы. Главные требования, предъявляемые к ним — это плавность и бесшумность скольжения при открывании. Ободки колесиков могут быть выполнены из каучука, тефлона, пластмассы, композиты и стали

Помимо этого, внимание следует уделить следующим критериям:

Мебельные ролики могут иметь любую конструкцию

Планируемая нагрузка на опоры. Это главный параметр, от которого зависит, смогут ли механизмы выдержать вес мебели. Сила прочности роликов будет зависеть от материала, из которого изготовлены опоры и основные узлы, способа крепления ролика и диаметра колеса.

Ободок качественного ролика составляет минимум треть от его толщины.

Стоимость. Продукция проверенных фирм стоит на порядок выше тех, что зарекомендовать себя пока либо не успели, либо не смогли. Самую низкую стоимость имеют металлопластиковые ролики, однако при поломке их очень просто поменять.
Качество материалов. Надежные ролики имеют опоры из стали, а использованный в механизме пластик — твердый и тяжелый.
Качество конструкции. Этот критерий не менее важен

Оценивая надежность конструкции, следует обратить внимание на наличие люфтов, прочность соединительных деталей (ось ролика, его крепления).
Конструкция корпуса. Может быть любой, главное, чтобы она подходила мебели по высоте, цвету, стилю.
Способ крепления

Вариантов крепления масса: штифты с резьбой, платформы под саморезы, втулки и пр. Нужный способ крепления будет зависеть от конструктивных особенностей мебели и возможности установить на ней понравившийся механизм.
Расширенные возможности. В этом случае следует определить, являются ли ролики поворотными или фиксированными, есть ли у них стопор и наличие нескольких колесиков, предусмотрена ли возможность снять ролик.

При выборе не стоит забывать и об остальной мебельной фурнитуре, от качества и функциональности которой во многом зависит работоспособность самих роликов.

Критерии выбора роликов для раздвижных систем

Ролики для раздвижных дверей имеют принципиальное различие в зависимости от системы открывания, которая может быть:

Нижнеопорной. Подходит для любых дверей. Внизу дверей устанавливается усиленный рельс, который будет брать на себя основной вес двери. По рельсу движется ролик, также испытывающий высокую нагрузку. Верхняя рельса необходима исключительно для поддержки двери.

Ролики в системе нижнеопорных дверей

Подвесной. Подходит для легких дверей. В этом случае дверь подвешивается роликами к верхней направляющей, которая берет на себя вес двери. На нижней направляющей дверь фиксирована на опорах. В этом случае потребуется фурнитура для раздвижной двери с верхними роликами.

Ролики в направляющей подвесной системы

Выбирая ролики для двери, в первую очередь следует ориентироваться на их опорную силу, то есть на то, какой вес они способны выдержать.

Выбирая ролики, нужно обратить внимание на следующие моменты:

Самые простые ролики делают из пластика. Пластик во многом уступает остальным материалам: разламывается, на его поверхности образуются царапины, форма колеса деформируется под весом двери, он соскальзывает с рельсов и стучит при перемещении.
Вариант более качественный предполагает наличие подшипников. Такие системы значительно более надежны, однако не являются бесшумными, да и отремонтировать подшипники самостоятельно не так просто.
Наиболее предпочтительный и дорогой вариант — это стальные или пластиковые ролики с напылением из тефлона либо ролики с ободом из каучука. Двери на них бесшумны при открывании, скользят плавно и легко, легко чистятся при необходимости.
