Розетки в столешницу

Подготовка к установке

В рамках подготовки рассматривается ряд вопросов — от выбора места до техники безопасности.

Выбор места установки

Встраиваемые розеточные блоки устанавливают в:

столешницы;
стенки шкафов.

Розетки могут встраиваться в столешницу или стенки шкафа

Выбрав место, необходимо убедиться, что блок в рабочем положении не будет мешать выдвиганию ящика или открыванию шкафа. В жилом доме или квартире выдвижные блоки рекомендуется устанавливать:

в столешнице рабочего кухонного стола: сюда подойдёт блок на 3–5 силовых розеток;
в зоне приёма пищи;
в месте отдыха членов семьи: здесь будут уместны блоки комбинированных разъёмов.

Для зоны отдыха подойдёт розеточный блок с разъёмами для разнообразной техники

Для подключения крупной техники встраиваемые розетки лучше разместить на расстоянии 1 метра от неё внутри соседней тумбы или шкафчика. Для мелких бытовых приборов (блендера, электрочайника и пр.) розетки монтируются в столешнице или кухонном фартуке. Нельзя встраивать розетки под или над мойкой и плитой: минимально допустимое расстояние между ними — 60 см.

К любой розетке должен быть беспрепятственный доступ в случае неполадок

Видео: встраиваемые розетки для кухни

Подготовка инструментов и материалов

Для установки встраиваемой розетки понадобятся:

дрель;
сверло-коронка или «балеринка»;
провод (если штатного провода нет или не хватает его длины).

Для резки столешниц из искусственного камня применяются коронки и «балеринки» с алмазным напылением. За неимением дрели используют электролобзик.

Перед монтажом розеточного блока линию электропитания, к которой он будет подключаться, необходимо обесточить. При сверлении отверстия, особенно в столешницах из искусственного камня, глаза защищают от осколков очками.

Процесс установки

Монтаж встраиваемого розеточного блока предельно прост:

в столешнице или стенке шкафа вырезают отверстие. Шаблон обычно прилагается к изделию. Если столешница из дерева или древесно-стружечной плиты, стенки отверстия обрабатывают герметиком или оклеивают ламинатом (защита от влаги внутренней структуры материала). Несмотря на наличие крышки, не допускается установка розеточного блока вблизи мойки: гнезда не закрываются герметично и при таком расположении возможно попадание воды на токоведущие части с последующим ударом током;
крепят блок в проеме посредством саморезов или дюбелей;
включают блок в стационарную розетку или подсоединяют к его клеммам кабель, если вилка не предусмотрена.

Если нет желания портить мебель, применяют такой способ установки:

отставляют стол на некоторое расстояние от стены;
перекрывают образовавшийся просвет ламинированной МДФ (прикручивают уголками к стене);
устанавливают в нее розеточный блок.

Для установки блока в столешницу из стекла или искусственного камня, рекомендуется обратиться в мастерскую. Действуя самостоятельно, неопытный человек может безвозвратно испортить дорогой предмет мебели.

Установка выдвижной розетки своими руками

Встречается два варианта: выдвижная розетка для горизонтальных поверхностей и поворотная. Первый вариант применяется чаще за счет своей популярности. Масштабный недостаток подобной конструкции — это скорейший выход из строя. Поворотная вариация немного практичнее, но не имеет удобной возможности подключения угловых вилок. Несмотря на разновидности приборов, их монтаж является похожим.

Принцип работы выдвижной розетки

На начальном этапе заботимся о собственной безопасности, отключаем электричество в нужной зоне.
Выдвижная розетка вертикального типа монтируется довольно просто, все что вам необходимо — это высверлить отверстие в столешнице диаметром, соответствующим размеру корпусу монтируемого прибора.
Дальнейшие действия заключаются в правильном подключении устройства к общей энергосистеме дома. Соединение с проводкой может быть стационарным либо при помощи удлинителя.
Чтобы монтировать горизонтальную встраиваемую розетку, придется создать прямоугольное отверстие немного большего размера. Закрепить горизонтальный встраиваемый блок розеток можно, используя саморезы или клипсы, которые иногда поставляются в комплекте с устройством.
Подсоединяется выдвижная розетка непосредственно к домашней электросети, иногда прибегают к способу подключения ее при помощи электрической вилки.

Установка розеток в полу

Стационарные розетки для пола, установленные в середине комнат, должны быть устойчивы к механическим воздействиям и в некоторых случаях дополнительно оснащены против влаги. Сначала покажем как установить напольные коробки с розетками 220 В для комнаты.

Блок розеток для пола установлен в бетонном фундаменте, он с регулируемой высотой с помощью чего легко монтируется на реальном уровне пола. Вдоль пола кабель каналы подключаются в эту коробку, в данном случае используем гофрированную трубку диаметром 20 мм для кабелей. Четырехугольные каналы лучше в том, что кромки коробов-распределителей адаптированы к таким каналам, они крепко закрепляются, а бетон можно наливать сразу на неё. Но при использовании жидкого бетона используйте плоские каналы и дополнительно закройте отверстия в коробе.

Прокладка труб для кабелей на место розетокРегулировка высоты верхней части коробкиКрепление электро короба на землюПрокладка кабелей и труб к коробкеЗакрываем крышкойВстроенный в пол электроблокРазделение кабелей низкого и высокого напряженияПодключение проводки, фиксацияПодключена и закрыта розетка в полуС розетками 220В напольная коробка

Кабели можно протащить во время бетонирования или позже. Коробку можно установить вне рабочего места, затем провода к рабочему месту тянут по алюминиевым напольным монтажным плинтусам. Ведь если короб с розетками установлен под рабочим столом, это не означает, что стол не может быть перемещен позже в другое место.

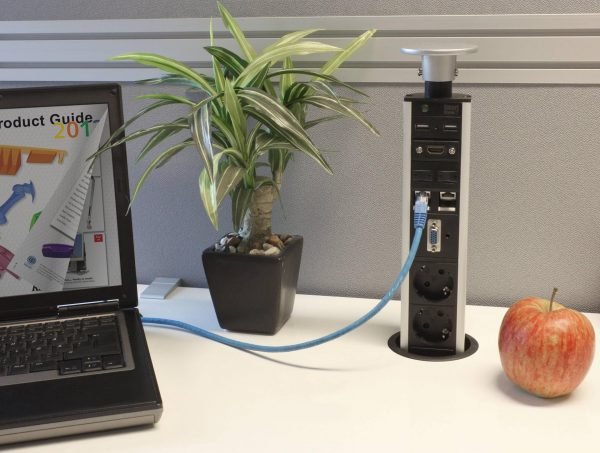

Подключение на рабочем столе

Выдвижные розеточные блоки DLP

Зачастую требуется разместить электроустановочные изделия (розетки и др.) таким образом, чтобы к ним при необходимости обеспечивался удобный доступ, а в остальное время изделия были бы скрыты и надежно защищены. Данная задача легко реализуется при помощи выдвижных блоков от Legrand.Подробнее

Розеточные блоки IP44

Там, где не могут использоваться выдвижные блоки и классические напольные коробки (из-за низкого уровня влагозащиты и ударопрочности), применяются розеточные блоки со степенью пыле/влагозащиты IP44 и ударопрочностью IK08. Подробнее

Настольные кабельные органайзеры DLP desk

Большинство офисных столов оборудованы стандартным клапаном диаметром 60-80 мм для вывода кабелей. Замена клапана кабельным органайзером или монтаж органайзера в отверстие ∅=60-80 мм значительно расширяет функционал рабочего места. Органайзер используется для подключения к электропитанию, к компьютерной и телефонной сетям, а также для подзарядки мобильных телефонов.Подробнее

Настольные многорозеточные блоки DLP desk

Многорозеточные блоки предназначены для установки непосредственно на рабочий стол. При помощи крепежного аксессуара блоки можно закреплять на столе. УНИВЕРСАЛЬНОСТЬ И ФУНКЦИОНАЛЬНОСТЬ
Многорозеточные блоки могут быть укомплектованы любыми электроустановочными изделиями серии Mosaic. Поставляются как укомплектованные, так и неукомплектованные розеточные блоки.
ЭРГОНОМИЧНОСТЬ
Возможно совместное использование с гибким кабельным органайзером.

Офисные блоки скрытого монтажа

Установка блоков скрытого монтажа рядом с рабочим пространством, в перегородку или непосредственно в рабочий стол, позволит сделать рабочие места максимально комфортными, а интеграция электроустановочных изделий серии Mosaic обеспечит максимальную функциональность. Подробнее

4-х сторонние настольные многорозеточные блоки DLP desk

Многорозеточные блоки, разработанные специально для установки на столы конференц-залов и переговорных комнат. Подключение приборов осуществляется со всех четырех сторон блока.ЭРГОНОМИЧНОСТЬ И ФУНКЦИОНАЛЬНОСТЬ
Форма многорозеточного блока позволяет пользователям осуществлять подключение c 4 сторон.СПЕЦИАЛЬНЫЕ ФУНКЦИИ ДЛЯ ПЕРЕГОВОРНЫХ КОМНАТ И КОНФЕРЕНЦ ЗАЛОВ
Розетка HD 15, разъем для звука и проектора.

Кабели для подключения аудио/видео и компьютерной техники

Аудио/Видеокабели

Аудиокабели гарантируют превосходное качество звука. Их конструкция и дизайн обеспечивают надежное и простое подключение источника аудиосигналов.
Видеокабели HD15(VGA), HDMI, HDMI Ethernet, DisplayPort идеально подходят для высококачественной коммутации как стационарных так и мобильных устройств между собой. Таких как DVD, KVM-переключатели, проекторы, POS-терминалы, дисплеи, планшеты, ЖК-панели, телевизоры с качеством 4k, 2160p для HDMI

Кабели для подключения компьютерной техники и мобильных устройств

Кабель USB 3.0 обеспечивает скорость передачи данных до 4,8Гбит/с
Кабель USB тип С в скором времени сменит прочно вошедший в компьютерный мир порт типа А. Данный кабель соответствует самой передовой технологией USB 3.1 Super SpeedPlus (скорость передачи данных до 10Гбит/с).

Решения для передачи данных

Интернет кабели. Предназначены для подключения ноутбуков, роутеров и компьютеров к высокоскоростным сетям Gigabit Ethernet требующих интенсивной передачи данных и работы с видео приложениями.
SFP-модули. Компактные трансиверы, использующиеся для отправки данных в телекоммуникационном оборудовании.

Розетку какого производителя лучше всего устанавливать в столешницу на кухне?

Так как встраиваемое оборудование стало очень популярным в наше время, многие компании увидели в этом возможность заработать. Наличие множества брендов усложняет выбор качественного оборудования. Наиболее зарекомендовавшие себя бренды-изготовители:

Schulte Electrotechnik. Появилась данная компания в Германии. Основателем считают Зигфрида Шульте. По началу деятельность компании была направлена в русло внедрения и разработки инновационных технологий, а именно электроприборов

Позже Шульте обратил внимание на то, что покупатели начали ориентироваться на какой-то один из видов продукции. В его случае это были розетки

Таким образом, он поднял производство встраиваемых розеток «Эволайн» и завоевал доверие миллиардов клиентов во всем мире.

Продукция еще одной немецкой фирмы под названием A.H. Meyer Maschinenfabrik GmbH очень популярна в наше время. Фирма была создана в 1913 году и за все время своего существования зарекомендовала себя как производитель качественных товаров. Компания занимается выпуском и продажей встраиваемых розеток, но это не является ее основным направлением работы. Руководство сделало ставку на выпуск оборудования по переработке натуральных и синтетических волокон.

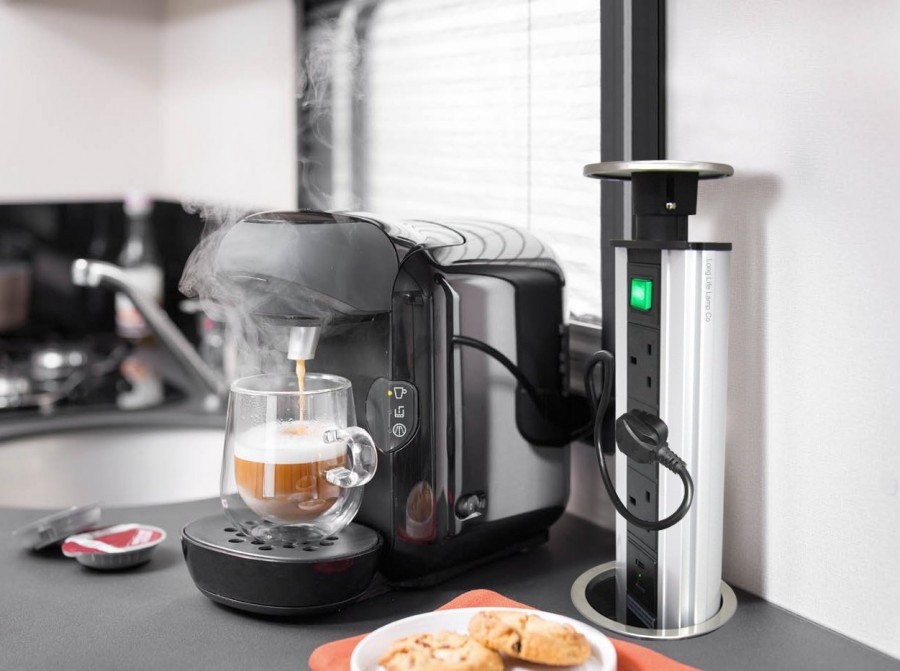

Выдвижные розетки для кухни

Применение встраиваемых выдвижных розеток в современных кухнях относится к новейшим оригинальным конструкторским решениям. Они успешно дополняют уже имеющиеся розетки на кухне, которых в большинстве случаев явно недостаточно. Это связано с резким ростом ассортимента бытовой техники, используемой в быту.

Кроме традиционных микроволновок и холодильников, практикуется широкое применение комбайнов, мультиварок, миксеров, блендеров и другого кухонного оборудования, питающегося от электрической сети. Однако старые розетки не справляются с таким количеством приборов. Кроме того, что их мало, они часто неудобно расположены и не рассчитаны на такие значительные нагрузки. Многим хозяевам приходится использовать сетевые фильтры и другие виды удлинителей.

Высокотехнологичные и компактные выдвижные розетки для столешницы позволяют успешно решить все эти проблемы и навсегда забыть о неудобствах. Они могут быть установлены в любых местах. Такие розетки отличаются функциональностью и качественным дизайном, хорошо подходят к небольшим приборам, используемым лишь периодически.

Стандартная конструкция выдвижной розетки состоит из блока полуцилиндрической формы, в котором установлено несколько розеточных гнезд. По установленным направляющим он погружается внутрь кухонной мебели и в случае необходимости быстро извлекается. В результате, такое устройство становится практически незаметным, создавая тем самым дополнительный комфорт при его использовании.

Среди различных модификаций, наиболее широкое распространение получила вертикальная конструкция выдвижной розетки, которая встраивается непосредственно в кухонный стол.

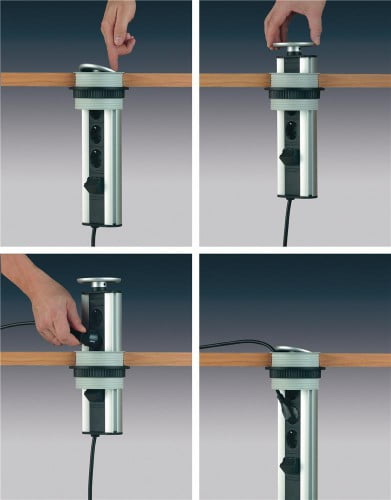

Принцип действия таких розеток очень простой и удобный. Достаточно нажать на крышку блока и вытянуть его вверх. Далее нужно вставить вилку прибора в одну из розеток и опустить блок обратно внутрь столешницы. Крышка закрывается свободно, поскольку в ней имеется выемка для внешних проводов. Кроме того, розетки могут свободно поворачиваться в любую сторону, увеличивая возможности для их использования. Не менее популярны модели, располагающиеся горизонтально, что позволяет встраивать их не только в стол, но и в другие предметы кухонной мебели. При необходимости, выдвижные розетки могут быть вмонтированы в стену.

В процессе эксплуатации выдвижных розеток необходимо помнить, что они не в состоянии выдерживать чрезмерные нагрузки. Для эксплуатации посудомоечных и стиральных машин, электроплит, духовых шкафов и другого мощного оборудования следует использовать специальные силовые розетки.

Как выбрать розетку?

Сейчас наиболее востребованными являются встраиваемые розетки в столешницу на кухне, изготовленные немецкими производителями. Но, выбирая встраиваемую розетку, нужно ориентироваться не только на это

Важно учесть множество нюансов, подходя к выбору очень серьезно. Необходимость работы с электричеством заставляет задуматься о безопасности для каждого члена семьи

Полезные советы:

Первое что нужно сделать при выборе – внимательное изучение внешнего вида розетки
При этом сам внешний вид большой роли не играет, важно, чтобы на ней отсутствовали механические повреждения;
При необходимости подключения к розетке большого количества электрооборудования, нужно устройство с заземлением;
Если в семье есть маленький ребенок, нужна встраиваемая розетка, снабженная защитными шторками;
Для помещений с повышенной влажностью необходимо обратить внимание на наличие соответствующей маркировки;
Иногда приборы включаются в розетку с образованием «тугого» соединения. В этом случае рекомендуется приобрести розетку с функцией выталкивания вилки.

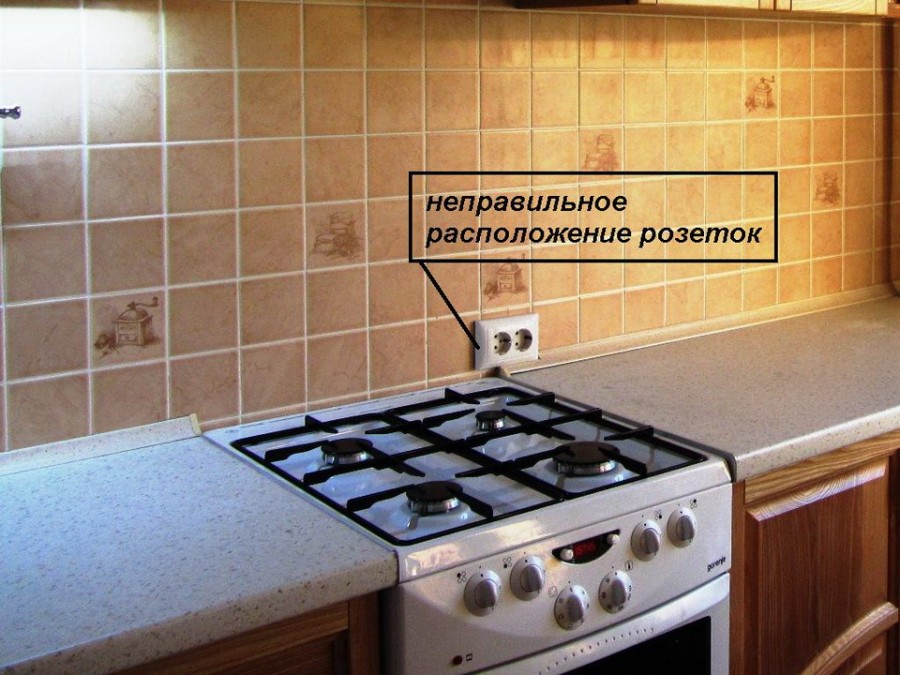

Распространённые ошибки при установке розеток

Выше было описано, почему так важно произвести установку розетки правильным образом. Но ошибки всё же случаются

Чтобы этого избежать, необходимо учится на чужом опыте. Дабы не повторять ошибок других людей, давайте узнаем, какие они бывают.

Итак, все ошибки делятся на две категории: незначительные и грубые. Первые несут в основном неудобства в пользовании устройством. Вторые могут нанести серьёзный ущерб как с материальной стороны, так и для здоровья человека.

Самая опасная ошибка – несоблюдение правил безопасности. Например, неверно установленная проводка или неправильный вариант изоляции.

Третья ошибка – розетка установлена в непосредственной близости от источника воды, но не оборудована соответствующей защитой.

Виды, устройство, плюсы и минусы

Большинство устало от многочисленных проводов и удлинителей, поэтому при организации рабочего пространства на кухне большое значение уделяется розеткам встроенного типа. Их существует множество разновидностей.

В первую очередь розетки подразделяют по типу расположения на:

Вертикальные. Их исполнение может отличаться по высоте и основным функциональным возможностям. Есть невысокие устройства настольного типа, где разъемы располагаются по окружности, а есть и более высокие модели, где разъемы расположены по высоте.
Горизонтальные. Здесь могут быть предусмотрены один или несколько силовых разъемов. Помимо подключения вилки, предусматривается использование разъемов USB и HDMI, Интернета.

Если брать за основу классификации конструктивные решения, то можно выделить розетки:

Выдвижного типа. Данное устройство можно развернуть вокруг оси на 180 – 360°. В этих моделях может быть реализована возможность подсветки.
Поворотного типа. Данные модели отличаются надежностью и более длительным сроком эксплуатации. Есть только один недостаток — сложность при подключении боковых типов вилок.

Среди основных преимуществ использования выдвижной розетки можно назвать:

возможность эффективной организации рабочего пространства, даже если стол угловой;
эстетические показатели;
высокий уровень безопасности;
повышенная функциональность устройства.

Что за зверь?

Выдвижной блок EvoLine на три розетки

Суть всех таких розеток заключается в следующем: в то время, когда мы ими не пользуемся, их поверхность практически сливается со столешницей и позволяет нам пользоваться всей поверхностью стола как обычно, но как только нам понадобится электричество – мы нажимаем кнопку или тянем за рычаг и получаем одну, две или три розетки для использования. В зависимости от модели, мы можем частично скрыть розетку обратно, оставив только провод от подключенного прибора или пользоваться только открытой розеткой. Есть еще варианты с сенсорным управлением, но о них мы поговорим ниже.

По-сути, встраиваемая в столешницу розетка кроме дизайна ничего нового в себе не несет. Никаких дополнительных функций, кроме известных, никаких новаторств, но зато она может стать «изюминкой» стильной и современной кухни в стиле хай тек или кабинета руководителя.

Места для установки

На самом деле вариантов монтажа не так много. Чаще врезные розетки прячут в мебели, например в кухонных шкафах или столах. Возможные места установки:

Подвесной шкаф, верхняя часть гарнитура. Встраиваемый блок имеет свои плюсы и минусы при расположении наверху. Из положительных моментов можно отметить полную изоляцию от опасных факторов, провоцирующих короткое замыкание (грязь, жир, вода), недоступность для детей. Но такое расположение не всегда удобно, поскольку шнур подключенного прибора будет тянуться вверх, что видно на следующем фото.

Столешница. Блок закреплен на уровне рабочей поверхности, нет лежащих кабелей. Если крышка опущена, то на нее можно что-либо поставить. Однако в этом случае неудобно включать приборы с боковой вилкой, присутствует риск попадания воды или грязи в розетки, что создает потенциально опасную ситуацию.

Тумба, нижняя часть гарнитура. Провода опускаются вниз, не загромождают поверхность на столе. Однако не всегда возможна установка таких розеток: они открываются в сторону и могут мешать перемещениям по кухне или передвижению тумбы. Также получается большая вертикальная нагрузка на выдвижную конструкцию, из-за чего она может быстро прийти в негодность.

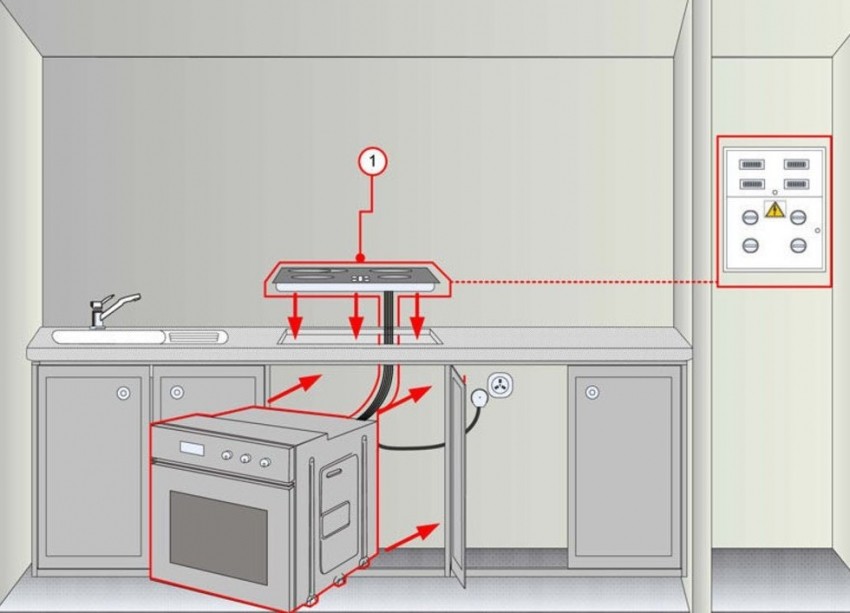

Размещение встраиваемых и выдвижных розеток

на трех уровнях: нижнем, среднем и верхнем

Электророзетки для первого уровня размещаются на 10-15 см от пола. Для постоянно включенных приборов, таких как холодильник, плита, посудомоечная машина необходимо устанавливать отдельный электрический узел с заземлением.

Электророзетки второго уровня размещаются на области кухонного фартука или встраиваются в столешницу. Такие электророзетки обычно визуально максимально скрываются, чтобы не портить внешний вид интерьера. В настоящее время распространены блоки, которые состоят из нескольких розеток.

Для монтажа в столешницу используются розетки с выдвижным механизмом, которые погружаются в поверхность шкафа и легко выдвигаются из него простым нажатием руки. Также существуют и врезные электророзетки, которые монтируются в нишу столешницы. Врезные электророзетки обычно оснащены крышкой, которая предохраняет их от сора и случайного попадания влаги. Набирающим популярность вариантом также является установка угловых электророзеток на стыках стен или под дном навесных шкафов.

Электророзетки третьего уровня монтируются на расстоянии 10 см от верхней части шкафов. Они также подходят для подключения кондиционеров и вентиляторов.

Для подсчета количества необходимых электророзеток следует определить количество стационарно подключенных приборов (холодильник, плита), периодически используемых приборов (чайник, блендер, миксер). К получившемуся числу добавляются еще 2-3 штуки.

Большое значение имеет и тип устанавливаемых электророзеток. Плита должна включаться в розетку из устойчивых к высокой температуре негорючих компонентов. Электророзетки, расположенные рядом с источником воды, должны иметь повышенную защиту от влаги (IP 44). Под мощные приборы устанавливаются розетки, имеющие высокий запас мощности и заземление (мощность 20-25 А.).

Выдвижные розетки, встраиваемые в столешницу, имеют большое количество преимуществ:

они позволяют не тратить время на подключение удлинителя или ближайшей свободной розетки;
они освобождают место на кухне от постоянно путающихся и теряющихся проводов;
они позволяют одновременно подключать несколько электронных приборов в один блок;
они находятся в недоступном для детей месте, защищены от попадания влаги;
они сохраняют эстетически привлекательный внешний вид кухни и придают ему современный стиль.

Среди производителей встраиваемых и выдвижных электророзеток для столешницы можно выделить наиболее известные марки:
