Современные русские печи: какие они?

Могут быть разными по размерам и функционалу. Традиционные варианты имеют габариты: длина — 2,5 метра, ширина – 1,5 метра. Изделия могут быть разных размеров:

  • маленькие ( 178*124 см);
  • средние (213*147 см);
  • (231*160 см).

В редких случаях, печи могут строиться по нестандартным размерам.

Но старые мало кого устраивали – непривлекательный вид, возможность приготовления только внутри очага, ограниченные возможности. Благодаря работе мастеров и изменению конструкций, русские печи вновь обрели популярность. Они обладают всем необходимым для обогрева дома, приготовления еды и даже больше.

Современный вариант

Итак, последние дополнения:

  • оборудуется варочным настилом. Такие конструкции многофункциональные и могут заменить собой любые варочные поверхности и плиты;
  • с камином. Этот вариант – новый тренд. Его особенность в том, что задняя стенка конструкции топки выводится в другую комнату через стену. Таким образом, получается что в одной конструкции сочетается две: камин с эффектом пламени и всеми великолепными звуками потрескивания дров, а также классическая русская печь, которая обогревает дом, имеет топку для приготовления пищи и плиту для варки;
  • с лежанкой. В классических вариантах она была очень больших размеров. На лежаке могли поместиться три человека. Аналог имеет лежак, но только уменьшенный. Его хватает для комфортного обустройства одного человека. Однако такой недостаток можно легко компенсировать приставным топчаном.

По правилам пожарной безопасности вся мебель и техника должны быть на расстоянии 1 метра от топки!

Такие конструкции многофункциональные

Плюсы и минусы конструкций

Кроме красоты и тепла, у них есть некоторые преимущества:

  • равномерная отдача тепла и накопление его;
  • высокий уровень КПД;
  • нижний подогрев. Классические варианты были лишены этого. Только спустя некоторое время, строители видоизменили печи, сделав их более практичными в использовании. Эта особенность дает возможность обогревать помещение в целом;
  • высокая безопасность. Поскольку все конструкции выкладываются из кирпича, стенки печи не нагреваются до такой температуры, чтобы стать причиной пожара или ожога;
  • встроенная плита. Дает возможность хозяйкам готовить пищу привычным для них образом;
  • длительный срок службы. Правильно сделанная конструкция способна служить более 30 лет.

Минусы:

  • придется заготавливать твердое топливо на зиму;
  • дрова придется просушивать, поскольку влажные укладывать в топку нельзя;
  • при отоплении дома русской печью возникает излишний мусор от топлива.

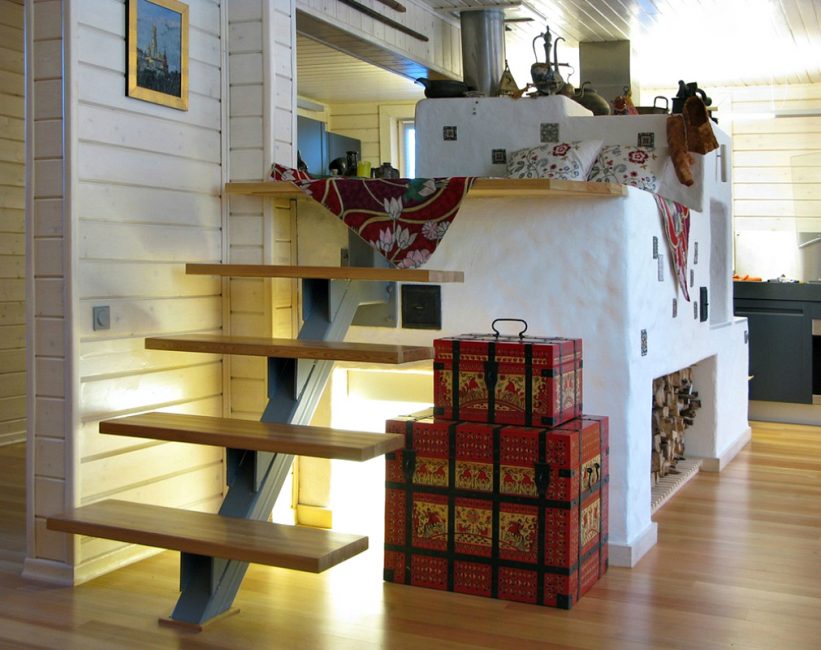

Теплое и уютное спальное местечко

Нельзя назвать русскую печь идеальным устройством – она имеет положительные стороны и недоставки. Например, чтобы научиться в ней готовить, хозяйкам придется пройти долгий этап обучения. Для розжига потребуются дрова, которые придется заготавливать. Это конечно, не электрические или газовые котлы, к которым так все привыкли. Но, русская печь имеет и массу положительных аспектов:

  • есть возможность готовить великолепные блюда. Они получаются очень вкусные и отличаются от тех, которые готовят на плитах;
  • в зависимости от конструкционных особенностей, русская печь может быть оборудована лежаком, дающим возможность комфортно отдохнуть в холодное время года. Также она может иметь полоки;
  • ну и наконец эффект пламени, звук потрескивания бревен и мерцающий огонь – никакой прибор не заменит это.

Особенности строительства русской печи своими руками

Для начала нужно разработать проект. Готовые чертежи можно найти в сети или в специальной литературе. Как правило, к проекту прилагаются все необходимые расчеты. Для строительства большой печи в среднем нужно 1600 штук красного одинарного кирпича, шамотного – 250 штук, шамотного клиновидного – 100, литье, сталь листовая, уголок, шамотная глина.

Необходимо заложить прочный фундамент, чтобы массивная конструкция не проседала, и подготовить подпечье. Нишу подпечья перекрывают, укрепляют деревянными опорами, обработанными антисептическими средствами. Кладут печь рядами. Порядовку можно найти в специализированной литературе или на сайтах, посвященных строительству.

Отделка не обязательна, но очень часто обычная кирпичная кладка не вписывается в интерьер, поэтому стенки штукатурят, белят или украшают изразцами. В качестве штукатурки наши предки использовали обычный глиняный раствор. Их опыт может быть полезен и современникам. Также можно приобрести готовую термоустойчивую штукатурную смесь в строительном магазине.

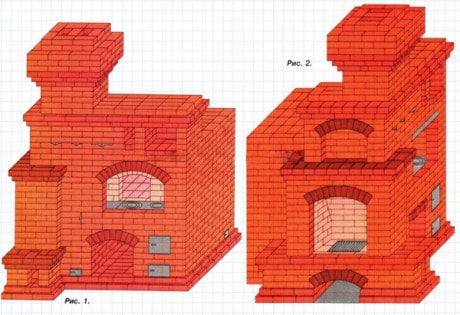

Чертежи русской печи с камином

Русская печь с лежанкой или без создает в доме атмосферу особого уюта и тепла. Она согревает не только тело, но и душу. Потрескивание дров в топке, мягкое тепло от кирпичных стенок – все это помогает расслабиться и ощутить психологический комфорт, который невозможно получить другими способами. Если запланировали строительство такой печи, но сомневаетесь, подумайте о том, что именно печь способна подарить бесценное чувство, что вы наконец-то дома. Этого не купишь ни за какие деньги.

Прабабушка мультиварки

Девушка у печки. Фотография: Н. Гернет / фотобанк «Лори»

Чугунок с тушеным мясом и овощами, приготовленными в русской печи. Фотография: Н. Король / фотобанк «Лори»

Женщины с деревенской едой. Фотография: Я. Филимонов / фотобанк «Лори»

Крестьяне на печи сушили грибы, ягоды и мелкую рыбешку. До середины ХIХ века на Руси любимым овощным блюдом были пареная репа или тыква. Поскольку репа готовилась очень легко, возникло выражение «проще пареной репы». Вымытыми репами набивали чугунный горшок и ставили его на ночь в теплую печь. Готовое кушанье с солью или без с удовольствием ели все члены семьи. Тыкву предпочитали без семян запекать на металлических листах отверстием вниз, а затем ели ее с молоком и хлебом.

Традиционная русская печь позволяет приготовить практически все что угодно. В отличие от современных духовок она позволяет придать блюдам особый аромат и национальное своеобразие. На растопленной утром печи можно готовить весь день.

Пироги из поднявшегося за ночь теста с фруктовой или овощной начинкой от печного жара становятся пухлыми, пышными и невероятно вкусными. Отсюда пошла и русская пословица: «Красна изба углами, а печь — пирогами».

Возвращение традиций

Нельзя сказать, что русская печь в доме – это музейный экспонат, который неожиданно вернулся из прошлого. На самом деле, она никуда и не исчезала, более того, она является частью некоторых русских глубинок, которые незнакомы с магистральным газом.

Массовое возвращение русской кормилицы в избалованные цивилизацией дома – это не дань моде. Вероятнее всего, здесь играет роль желание людей чувствовать себя в доме комфортно и уютно, наполнить его приятным ароматом выпечки и встретиться семьей перед очагом открытого огня за вкусным ужином приготовленным в настоящей русской печи. Ведь ни одно чудо техники не даст тех ощущений и эмоций, которые испытывают люди при виде пламени.

Поможет чувствовать себя в доме комфортно и уютно

Русская печь, отделанная качественным материалом, не выглядит пришельцем в доме. Сегодня она стала более компактной, практичной и износостойкой. Печь на дровах, в зависимости от ее конструкционных особенностей, размещают не только на кухне, но и в гостиной, столовой. Мастера для удобства хозяек интегрируют в них все необходимое, вплоть до вытяжек.

Русская печь без встроенных варочных поверхностей с легкостью может занять центральное место в библиотеке, спальне. Лежанка может с легкостью заменить даже самое уютное кресло или даже диван.

Чтобы выбрать наиболее подходящий проект для дома, нужно рассмотреть подробно несколько вариантов. Они различаются размером, функциональностью, ну и конечно стоимостью.

Обустройство русской печи в загородном доме – это работа только для профессионалов. Независимо от навыков в строительстве, возведение такой конструкции требует не только умений, но и знаний особенностей, а также технологий.

Интересное дизайнерское решение

«Аля-рус» — дизайнерских хит

Эта модель имеет достаточно компактные размеры. Она не имеет дополнительного оснащения, такого как варочная поверхность, большого лежака или возможности наблюдать за эффектом пламени. Этот вариант подойдет для небольшой кухни. Такая печь украшается декоративными элементами, которые ассоциируются с Россией. Она смотрится легко и прелестно в деревянном доме. Особенности:

  • несмотря первичную простоту декора, такую печь не стоит перегружать аксессуарами. Достаточно будет нескольких украшений;
  • ее можно устанавливать не только под стенкой. За счет своей компактности, она неплохо будет смотреться и центре кухни, если позволяет площадь.

Этот вариант бюджетный. И если хочется в доме русскую печь, но при этом средства не позволяют роскоши, можно остановиться на этом варианте.

Подходит для домов в деревенском стиле

Это будет Вам интересно:

Русская изба – классический стиль

Такая конструкция лучше подходит для домов в деревенском стиле. Это могут быть строения из сруба, дерева или иметь соответствующий интерьер. Классический стиль – это печь, выполненная из кирпича, отделанная декоративными элементами.

Отличным вариантом будет использование изразцов. Они способны украсить печь и придать ей исконно русский колорит. Такие печи выполняются функциональными – есть варочная поверхность, большой и удобный лежак. Можно устанавливать ее таким образом, чтобы функциональная часть была в кухне, а декоративная топка – в гостиной. Это даст возможность наслаждаться эффектом открытого пламени и легким потрескиванием дров.

Терем – богатство и роскошь

Большая русская печь, напоминающая собой иллюстрации со старых русских сказок. Конструкция, выполненная в данном стиле – яркий акцент в любом помещении. Она красиво будет смотреться как в классическом интерьере, так и современном.

В стиле кантри

Характерные особенности:

  • допускается украшение огромным количеством изразцов. Они только придадут сказочности оформлению;
  • конструкция имеет достаточно большие размеры, поэтому подходит она только для больших помещений;
  • могут использовать многие другие декоративные украшения они не перегрузят конструкцию.

Эта модель может быть оборудована варочной поверхностью, большим лежаком, который можно украсить легкими тканями. Часто дизайнеры предлагают устанавливать ее около стены и топочную часть выносить в соседнее помещение. Это даст возможность получить одновременно многофункциональную русскую печь на кухне и красивый камин в гостиной.

Как сложить печь своими руками: пошаговая инструкция (видео)

Русская печь в загородном доме – это стильная и эффективная конструкция, которая позволяет одновременно обогревать достаточно большое помещение, и готовить пищу в нескольких режимах. Выложить кирпичную печь можно бесплатно – своими руками. Для этого нужно подойти ответственно к работе: рассчитать размеры печи, нарисовать чертеж и составить порядовку конструкции. Выполняя кладку, следует учитывать рекомендации опытных печников. И тогда у вас получиться сделать надежную и долговечную новую конструкцию, и переложить старую печь!

Пошаговая инструкция по кладке печки

Инструменты для кладки печи.

Прежде чем вы начнете строить русскую печь, обязательно разберитесь в порядовке. В этом вам поможет рис. 3.

Возьмите железное корыто или большую миску и приготовьте раствор для кладки. Смешайте огнеупорную глину и песок. Песка должно быть в 3 раза больше, чем глины. Добавьте в получившуюся смесь воду. Добавляйте ее постепенно, проверяя концентрацию смеси. Когда состав начнет стекать с руки, прекратите добавлять воду.

Русскую печь можно устанавливать только на надежный фундамент. В большинстве случаев основание выполняется из бетона, иногда — из камня. В кладке не должно быть пустот и перекосов. Как уже было сказано, после укладки первого ряда кирпичей нужно устроить гидроизоляцию. Отлично подойдет рубероид. Его нужно уложить в 2 слоя.

Выравнивайте бока кладки при помощи правила. Сначала уложите угловые кирпичи, проверьте их с помощью уровня, а уже после этого укладывайте остальные кирпичи. Высота второго ряда кладки должна быть такой, чтобы кладка находилась на уровне пола.

К формированию дымохода приступайте при кладке 2-4 рядов. Подберите место для чистки поддувала. Так вы сможете определить, где лучше всего установить его дверку. Вставьте ее в кладку 2-го ряда. На этом этапе вам понадобятся плоскогубцы и асбестовый шнур. Возьмите проволоку, сложите ее кончики вдвое и пропустите через отверстия в полочке, расположенной в дверке. Делайте это так, чтобы остались кончики длиной порядка 10 см. Далее вам нужно будет крутить кончики и поднять их при помощи плоскогубцев возле отверстий. Обмотайте полочку дверцы несколькими слоями асбестового шнурка. Спрячьте концы проволоки в нижней обмотке. Возьмите небольшое количество раствора, приложите его на место установки дверцы и надежно зафиксируйте ее при помощи кирпичей. Разведите концы скруток проволоки и закрепите их в кирпичной кладке.

После укладки третьего ряда возьмите уровень и удостоверьтесь в вертикальности угловой кладки. Установите дверку поддувала и приступайте к футеровке топки. Между кладкой и огнеупорным кирпичом нужно оставить зазоры, которые в дальнейшем будут заполнены базальтовым картоном. Это предотвратит растекание внешних контуров печи. В процессе устройства стенок следует оставить 4 небольших окна для чистки.

Выемка топки делается по такой же схеме, как и поддувальная выемка. При кладке 4-го ряда чертеж печи предполагает установку колосниковой решетки. Она врезается в огнеупорные кирпичи. Отделка шамотными кирпичами заканчивается над дверцей топки. В двадцатом ряду следует смонтировать перекрытие варочной камеры. Она перекрывается сводом в форме купола. Он будет оказывать меньшее давление на бока конструкции. Недостатком такого свода является то, что он неравномерно отражает тепло. Поэтому более предпочтительными являются пологие своды. вы можете построить усовершенствованную русскую печь. Чертеж такой конструкции предполагает наличие плиты. Она будет не только обогревать дом, но и позволит готовить пищу.

После того как будет выложен 25-й ряд, необходимо будет поставить задвижку. Благодаря этой задвижке печное перекрытие не будет охлаждаться под воздействием холодного воздуха, поступающего в трубу. Задвижка устанавливается с небольшим наклоном внутрь трубы. Благодаря этому на поверхности кладки не будет возникать грязевых потоков, которые могли бы образовываться из-за проникающей в трубу влаги.

При кладке дымовой трубы доведите ее до уровня приблизительно на 70 см ниже крыши, после чего отметьте в кровле месторасположение будущего проема. Используйте для этого уровень. Вырежьте проем на 2 см больше в диаметре, чем размеченное ранее отверстие. Используйте для этого болгарку. Подготовьте 4 отверстия диаметром 0,8 см по углам. После того как дымовая труба будет возвышаться над проемом примерно на 10 см, необходимо будет сделать выдру — это расширение, расположенное во внешней части дымоотводной конструкции над кровлей. После завершения кладки строению нужно обязательно дать просохнуть. Удачной работы!

Еще о кругленьких

Круглые печи теоретически вообще имеют массу преимуществ, только в доме не очень-то удобны. Однако немал спрос и на компактные передвижные печи, и вот тут предельно высокий КПД круглых многоколпаковок может оказаться решающим фактором, ведь при уменьшении размеров печи ее КПД резко падает из-за закона квадрата-куба.

Такие печи, разумеется, пришлось бы делать из металла. Это решает проблему чистки, печку можно выполнить разборной. Но выбор металлов, подходящих по соотношению теплоемкости и теплопроводности, крайне ограничен. Из недорогих – только чугун, но он тяжел и хрупок.

Однако есть металлический материал полегче и попрочнее с подобными свойствами. Это – продукция порошковой металлургии. Применительно к ножам-ножницам «порошковая дрянь» вполне оправдано, но для печи, в которой ничего не работает на сдвиг, порошковые детали могут оказаться находкой.

Вторая проблема, о которой уже говорилось – жаростойкая футеровка на своде первого колпака. Если удастся решить и ее, то, возможно, труды и старания Игоря Викторовича Кузнецова дадут плоды более обширные и весомые, чем сейчас кажется.

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Топка, щиток и дымоход

Главные отличия грубы от плиты на твердом топливе – более мощная топка и отсутствие в топочной части перевала (дымового зуба). Зуб задерживает горячие газы под варочной поверхностью, что в летней плите позволяет уменьшить расход топлива на приготовление пищи. В грубе он не нужен, т.к. избыточное тепло будет израсходовано на отопление.

Более мощную топку печь грубка должна иметь потому, что щиток оказывает дополнительное сопротивление току дымовых газов. Дымоход с усиленной тягой тут не поможет: газы в щитке сразу расширятся, остынут. Их тепловая энергия перейдет в механическую, которая успешно вылетит в трубу. Образно говоря, топка с дымоходом в печи со щитком работают по принципу тяни-толкай, и «толкай» здесь – топка большей мощности. Именно этим объясняются особые требования к топке и печной фурнитуре грубок, см. далее.

Щитки

В зависимости от назначения грубы отопительные щитки для них выполняются разных типов. Схемы отопительных щитков к печам даны на рис. ниже; топливная часть везде показана условно.

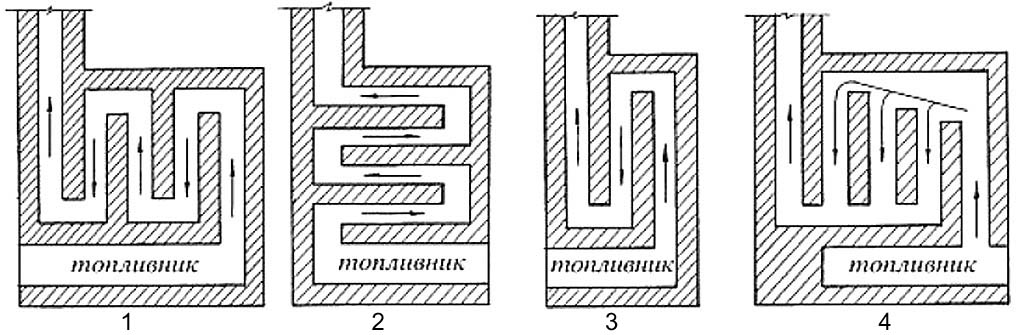

Схемы отопительных щитков к печам

  1. Последовательный ход с короткими вертикальными каналами. Наименее материалоемок и наиболее прост для постройки. Сопротивление току газов наибольшее. Компактность и теплоэффективность печи средние. Чаще все применяемая схема;
  2. Последовательный ход с горизонтальными каналами. Массогабариты печи те же, что и в пред. случае, но построить щиток с горизонтальными каналами гораздо сложнее. Сопротивление току газов прим. в 1,5 раза меньше. Как следствие – теплоэффективность печи выше. Возможно устройство лежанки, т.е. верхний канал греется не сильно;
  3. Последовательный ход с длинными вертикальными каналами. Теплоэффективность как у щитка с горизонтальными каналами, технологическая сложность – как у щитка с короткими вертикальными каналами. Занимает наименьшую площадь, но требует много материалов и хорошего фундамента (см. далее) вследствие большого удельного давления на опору. Оптимальный вариант для домовой отопительной печи на 2-3 комнаты, см. далее;
  4. Параллельный ход. Наивысшая теплоэффективность, наименьшая масса на единицу тепловой мощности. Занимаемая площадь и технологическая сложность наибольшие. Возможно использование с топкой уменьшенной мощности. Оптимум для пристройки к существующей плите без ее переделки.

Порядовка

Конструкция печи не самая простая, но сделать ее своими руками можно. Есть несколько вариантов строительства печи, но они не слишком отличаются. Вот как выполняется порядовка:

  1. Кладут основание печи, которым будет первый ряд. С наружной стороны она обкладывается облицовочным материалом, для внутренней можно использовать половинки красного кирпича.
  2. При кладке внешних стенок во втором ряду используют обязательную перевязку. Также делают специальный проем, в который будет устанавливаться дверца поддувала.
  3. В процессе кладки третьего и четвертого рядов выделяют зольник — это канал, отгороженный стенкой толщиной в один кирпич. Сверху канал закрывают перемычкой, а внутри него закругляют угол.
  4. С пятого ряда начинают подготовку к перекрытию канала, который после седьмого ряда уже будет закончен. На этом этапе стесываются боковые стенки так, чтобы получилась пята.
  5. Завершается свод, подъем которого доводится до восьмого ряда. Когда приступают к формированию свода, для удобства процесса иногда устанавливают опалубку. Если не удастся ее убрать, она просто сгорит при топке.
  6. Следующий этап — выкладка стен и установка водогрейной коробки. Перекрывается ранее созданный канал, над которым необходимо оставить три отверстия. Одно располагается поблизости от водогрейной коробки, два других — в обогревательном щитке.
  7. .Кромки кирпичей над поддувалами стесываются, укладывается колосниковая решетка. Потом устанавливают дверцы, делают большую топку и стены варочной камеры.

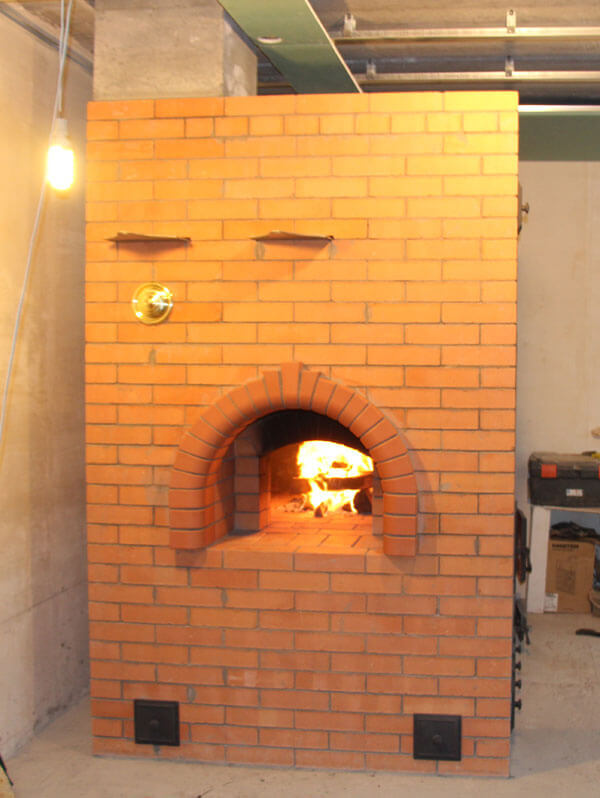

На приведенном ниже снимке можно видеть пример возведения конструкции.

Если соблюдать правила эксплуатации, печь Подгородникова прослужит долго. Перед приготовлением пищи конструкции необходимо давать прогреться а также регулярно чистить зольник и проверять состояние кладки на предмет наличия трещин.

Не нужно использовать одновременно обе топки, а дверца той, которая не работает, должна быть закрыта. При выполнении этих условий печка долго будет дарить тепло и уют.  опубликовано econet.ru  Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

Особенности выбора

Перечень моделей электрических печей не настолько разнообразен, чтобы обладать специальными знаниями для удачного выбора, однако на некоторые нюансы все же стоит обратить внимание

Первым фактором служит объем камеры. Нужно понимать, что для нагрева большего пространства тратится больше энергии, поэтому если нет необходимости приобретать большие модели, то лучше сэкономить. В том случае, если у вас нет стационарной духовки, стоит задуматься о больших электрических печах.
Для того чтобы вы пекли самые различные блюда, потребуется функция регулировки температуры. В этом случае электрическая духовка русская печь может выпекать даже хлеб
Контроль над температурой необходим и при приготовлении некоторых мясных блюд.
Обращайте внимание на подставки корпуса. Они не только обязательно должны быть в наличии, но и желательно, чтобы выполнены были из резины
Ножки изолируют горизонтальную поверхность от горячего металлического корпуса. Резиновые ножки препятствуют скольжению печи при открывании или закрывании дверцы.
Присутствие таймера приветствуется, но вряд ли кто согласиться платить лишние деньги за эту опцию, ведь обычно процесс приготовления контролируется визуально. Однако если вы пользуетесь рецептами, то в них нередко указывается температура и время выпекания.
Стеклянная дверца наряду с подсветкой делают возможным наблюдение за продуктами во время их приготовления

Это особенно важно, когда нельзя открывать дверцу печки. Такой опцией оснащены лишь современные модели электрических печей.
Различные способы управления устройством вносят существенные коррективы в стоимость изделия

Электронное управление считается более комфортным и современным, однако в специфических условиях эксплуатации больше ценится надежность, поэтому механические модели будут предпочтительнее.

Порядовые схемы печей с лежанками

Современные печники изучили секреты далеких предков и внесли в классические схемы полезные изменения, увеличивающие КПД и помогающие экономно расходовать топливо. Выбирать есть из чего: простые печи с лежанкой, отопительно-варочные устройства, комбинированные модели с лежанкой и камином. Лежанку можно использовать не только для отдыха, она отлично подходит для сушки грибов и ягод, также может служить сушилкой для обуви и одежды.

Русская печь с лежанкой – неумирающая классика

Печь с камином – максимум комфорта

В интерьер современных домов лучше всего вписывается печь-камин с лежанкой, наполняющая комнату не только теплом, но и великолепным зрелищем живого пламени. Благодаря увеличенной площади нагрева, существенно повышается теплоэффективность камина. Все чаще предпочтение отдают закрытым топкам длительного горения – это повышает безопасность печного оборудования, облегчает эксплуатацию и помогает экономно расходовать топливо.

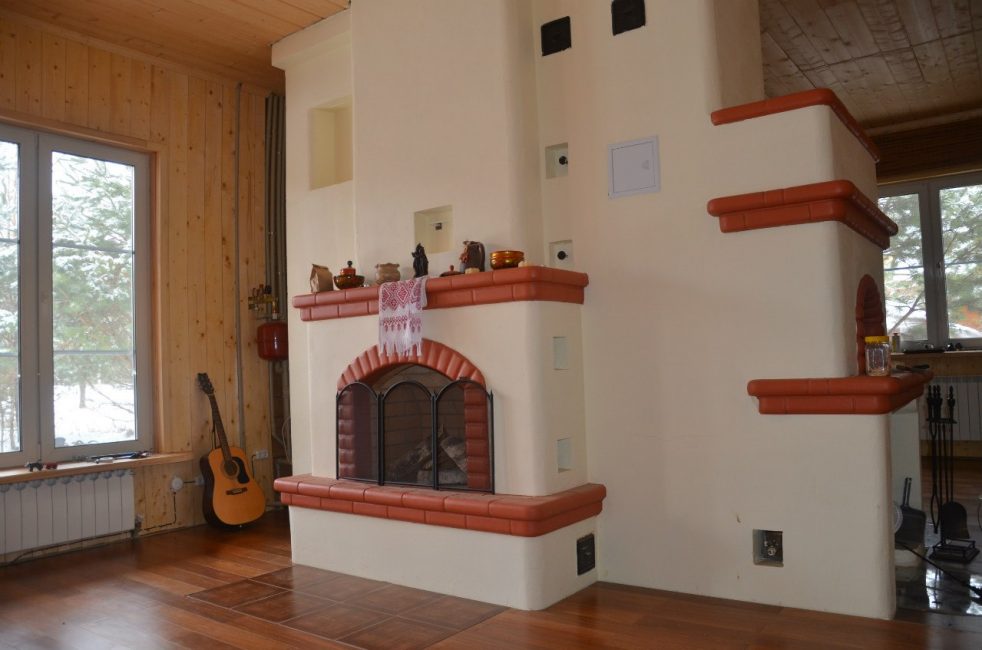

Современная печь-камин с топчаном

Усовершенствованная печь с камином и лежанкой работает в летнем и зимнем режимах. Регулировку движения газов осуществляют при помощи задвижек. В летнем режиме открывают 7, 6 и 9 задвижки, при этом горячие газы выходят в дымовую трубу, а массив печи не нагревается.

Общая схема печи с камином и лежанкой

Зимой печь полностью прогревается при открытой 7 задвижке. Для прогрева лежанки и варочной камеры открывают заслонки 7 и 9. Камин работает при открытой 5 задвижке. Для подготовки топки к выпечке сначала открывают 7 и 9 заслонки, после выгорания топлива их закрывают, очищают топливник от золы, ставят хлеб в духовку и задвигают 11 заслонку.

Для строительства каминной печи с лежанкой своими руками необходимо приобрести 3000 штук шамотного кирпича, около 1000 кг глины, 2000 кг карьерного песка и 300 кг мертеля.

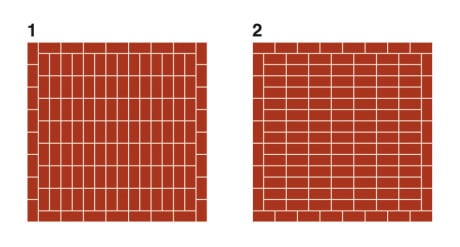

Первые ряды укладывают в перевязку

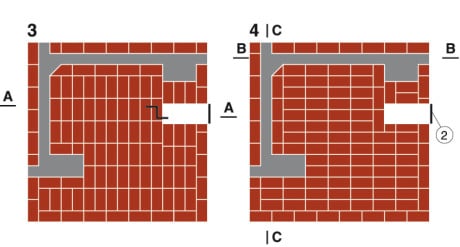

3 и 4 ряды, установка дверки

Монтаж колосниковой решетки

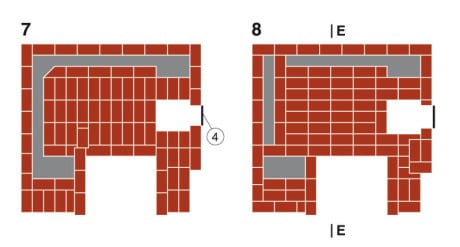

Кладка 7 и 8 рядов

Правила кладки 9 и 10 рядов

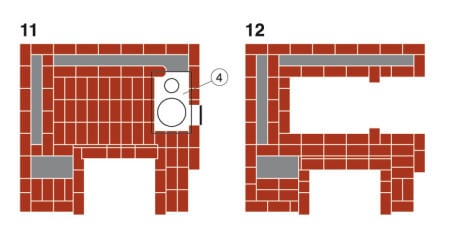

Установка чугунной плиты

Устройство колпаков

Продолжение работы

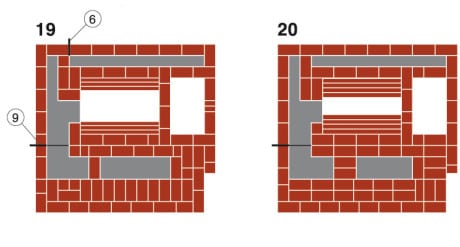

17 и 18 ряды

Монтаж заслонок

Следующий ряд

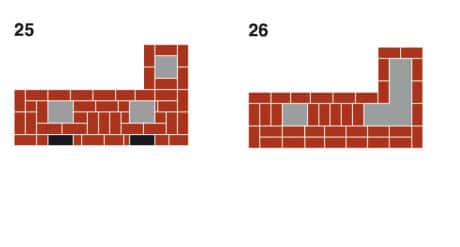

Последующий этап кладки, установка заслонок

Дымооборот

27 и 28 ряды

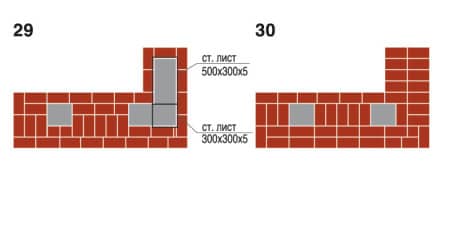

Крепление стального листа

Продолжение кладки

33, 34 ряды

Кладка 35 и 36 рядов

Верхний ряд

Шведка с топчаном – вариант для небольшого домика

Отопительно-варочная печь “Шведка” популярна у поклонников печного отопления благодаря компактности и простоте кладки. Современные мастера дополнили излюбленную модель загородных жителей удобной лежанкой. Эту функциональную конструкцию рекомендуется устанавливать между кухней-столовой и спальней. Она легко справляется с отоплением помещения площадью 25 квадратных метров.

В летнем режиме во время топки печи открывают обе дымовые задвижки, а зимой закрывают вторую (маркировка на схеме «2»), благодаря чему горячие газы устремляются по длинному дымоходу, нагревая основание очага и место для отдыха. Размер основания: 114,8*76,5 см, габариты топчана: 178,5*63,8 см. Построить эту печь-лежанку своими руками, используя приведенную ниже порядовку, сможет печник, имеющий начальные навыки кладки печного оборудования.

Для сооружения этой конструкции требуется 900 штук красного кирпича и 200 штук шамотного. Также будут нужны дверцы (поддувальная, топочная, прочистная), колосниковая решетка, варочная плита, стальной уголок.

Пояснения к схеме:

  • 1 — главная дымовая задвижка;
  • 2 — задвижка для летнего использования;
  • 3 —потолочная противопожарная разделка;
  • 4 — варочная плита из чугуна;
  • 5 — колосниковая решетка;
  • 6 — топочная дверца;
  • 7 — поддувальная дверца;
  • 8 — прочистные дверцы;
  • 9 — стальные уголки и полоски;
  • 10 — ниша для варки;
  • 11 — печурки;
  • 12 — глухая камера;
  • 13 — колпаки;
  • 14 — горизонтальные дымоходы для зимы;
  • 15 — вертикальные дымоходы варочного режима;
  • 16 — вентиляционное отверстие;
  • 17 — вход разогретых газов в вертикальные дымоходы для зимнего режима;
  • 18 — вход газов в дымовую трубу;
  • 19 — входное отверстие;
  • 20 — байпас;
  • 21 — температурные щели.
