Достоинства и недостатки сборно-монолитных перекрытий

Говоря о недостатках конструкции необходимо отметить, что все они незначительны. Их, скорее, можно отнести не к минусам, а к издержкам строительного процесса. Например, если балки имеют достаточно большую длину, на время монтажа нужно предусмотреть опоры через каждые 150 см. По окончании работ их убирают. Также может доставить неудобство необходимая длина арматуры, которая может превышать 5 м (стыковка отдельных отрезков недопустима).

А вот достоинств у такого строительства действительно много. Среди основных:

строительная техника необходима лишь на этапе установки балок. Остальная работа выполнима вручную;
ускоренные темпы монтажа;
отсутствие определённой квалификации – достаточно одного человека, имеющего представление о технологии;
монтаж опалубки не потребует больших затрат;
малое количество работников – перекрытие площадью 100 м² можно смонтировать втроём за 2-3 дня.

За счёт малого веса конструкции уменьшается нагрузка на несущие стены и фундамент

Если обобщить все плюсы, становится понятно, что экономия при подобном строительстве получится весьма значительной.

Монтаж сборно-монолитного перекрытия

Конструкция перекрытия позволяет прятать в него электропроводку. Этот вопрос, конечно, нужно увязать с пожарной безопасностью.

Сборная и монолитная части перекрытий могут быть выполнены за 3-4 дня при площади около 100 м2. Готовность для последующих работ – после набора прочности бетоном, минимально 14 суток, в зависимости от условий твердения, температуры и влажности воздуха.

Малый вес перекрытий снижает нагрузки на несущие стены и на фундамент.

Балки для сборно-монолитного перекрытия по ширине составляют 120 мм, высота ж/б части 30-60 мм. Верх балок – арматурная конструкция из треугольников, иногда по типу шпренгелей в фермах. Узлы монтажа для всех возможных решений по архитектуре производители обычно прорабатывают и дают чертежи и подробные инструкции – по опиранию, по обходам каминных труб, по монтажу около проемов лестниц между этажами, варианты обхода этих проемов и многое другое. По монтажу для реконструкции зданий также существуют разработанные узлы и рекомендации. Класс бетона для монолитных заделок рекомендуется В20 – В22,5 (М300-350).

Установка несущих перегородок возможна не везде, но только по несущим балкам перекрытий, это учитывается при архитектурной планировке и является ограничением. Узлы опирания стен и перегородок на перекрытия разрабатываются для всех вариантов.

По вопросам необходимости армопоясов у специалистов существуют разные мнения. В любом случае, этот вопрос больше касается конструкций несущих стен. Производители Терива гарантируют, что самим перекрытиям армопояс не нужен, по причине равномерного распределения нагрузок, малого веса перекрытия и проработанных узлов опирания. Но для стен из легкобетонных блоков, газобетона или пенобетона – вопрос по армопоясу нужно решать индивидуально, и скорее всего положительно – армопояс нужен.

Укладка армирующей сетки не считается необходимостью, но для повышения прочности перекрытия применяется. По бетонированию – как и в случае фундамента, монолитные участки перекрытия следует заливать в одну смену. Трудности бетонирования промежутков между блоками – неизбежный минус сборно-монолитных конструкций, и бетон нужен мелкофракционный, плотный, но с хорошей подвижностью, чтобы этого добиться, в основном применяют пластификаторы.

Технология сборно-монолитного перекрытия не отличается сложностью. Первыми укладываются несущие балки, затем между ними выкладывают пустотные вкладыши, их вес – до 20кг – позволяет делать это вручную. Временные разгрузочные опоры для балок демонтируют только после набора бетоном прочности.

По периметру наружных несущих стен устраивается постоянная опалубка – кирпичная или блочная. Пространство между несущей стеной и балками усиливается арматурным каркасом, имеющим рабочую арматуру периодического профиля диметром 12-18 мм, затем по всем балкам сборно-монолитного перекрытия делается обвязка с установленным армокаркасом, по всем контурам опирания перекрытия. Все балки соединяются с контурным армированием.

Производители сборно-монолитных перекрытий рекомендуют выполнять верхний слой бетона над поверхностями вкладышей толщиной 30 мм, и дают потребность в бетоне исходя из этого, примерно 0,075-0,085 м3 на квадратный метр перекрытия. Но на практике в частном строительстве это не всегда реально, причем очень много зависит от квалификации работников. Небольшое увеличение толщины слоя бетона не будет излишним, в том числе и для прочности перекрытия.

Монтаж перекрытия по верх существующих

Результат:

Реконструкция зданий, замена междуэтажных перекрытий по технологии МАРКО
Современное строительство включает в себя соблюдение огромного количества требований и критериев

Важно обеспечить не только высочайший уровень надежности, прочности и долговечности, но и совместить это с адекватной стоимостью на материалы и затраты.
Именно современные облегченные монолитные перекрытия МАРКО в полной мере отвечают поставленным требованиям и являются одной из самых современных и уникальных технологий, повсеместно применяющихся во время строительства.
Требуется ли реконструкция «старый фонд», замена междуэтажных перекрытий – неважно, ведь технология МАРКО позволяет выполнить поставленные задачи с минимумом затрат и сохраняет идеальное качество.
Что представляют собой перекрытия МАРКО?
МАРКО – это современные модели перекрытия, которые не имеют конкурентов на рынке. Более того, технология строительства обладает патентом на производство каркаса и профиля балки

Благодаря тщательной разработке технологии удалось добиться идеальных несущих характеристик, что важно для строительства многих разновидностей объектов.
Сложно представить, но перекрытие с толщиной 250 миллиметров и пролете 9 метров по технологии МАРКО обладает несущей способности около 1400 килограмм на квадратный метр!
Техническим языком, МАРКО – это монолитная технология строительства, которая основана на использовании несъемной опалубки, где используются блоки, балки маленькой массы. Именно они обеспечивают строительный процесс без применения специальной грузоподъемной техники.
Одноименная компания МАРКО существует уже на протяжении более четверти века и реализует новейшие технологии строительства, в том числе облегченные монолитные перекрытия.
В чем главные преимущества данного перекрытия?
Так как данная технология не обладает конкурентами, стоит выделить большое количество положительных характеристик МАРКО:
• Высокий уровень теплосбережения. Перекрытия МАРКО с применением газобетонных блоков, обладающие толщиной до 300 миллиметров обладают идеальным уровнем теплосбережения по сравнению с другими традиционными материалами, например, керамзитными блоками или кирпичом.
• Экологическая чистота и безопасность. В технологии МАРКО, в перекрытиях применяется газобетон – полностью экологически чистый материал. Согласно проведенным исследованиям токсичности, было установлено, что этот показатель имеет значение ниже нормы. Более того, газобетон устойчив по отношению к воздействию к вредителям – грызунам, бактериям и другим.
• Экономичность. Блоки МАРКО позволяют получить дополнительную полезную площадь по сравнению с другими материалами.
• Высокий уровень звукоизоляции. Уровень шумпопоглощения данных перекрытий составляет 50-60 децибел, что позволяет расширить ареал применения данной технологии, например, для строительства домов, объектов, находящихся в непосредственной близости с автомобильными и железными дорогами.
• Легкость в обработке и отделке. Любые манипуляция с МАРКО возможны. Он легок в сверлении, фрезировке, пилении.
• Высокий уровень пожаробезопасности. Материал, применяющийся для создания перекрытий МАРКО, относится к классу негорючих веществ, а также обладает крайне низким уровнем токсичности.
• Циркуляция воздуха. Благодаря наличию микропор в материале, обеспечивается достаточная вентиляция водяного пара через перекрытия.
Именно поэтому перекрытия МАРКО – это выбор огромного количества клиентов, заинтересованных в создании различных объектов. Компания МАКРО выполнила работы по замене перекрытия у огромного количества клиентов, которые остались довольны.

Jpeg

Что такое СМП: общие сведения о системе

Сборные перекрытия — это блоки, размещенные между балками с тригонами. Последние выполняются как арматурный каркас специального треугольного вида.

Форма становится единым целым после заливки бетонной смесью. Монолит получится тем прочнее, чем пористей будет структура.

Несущим элементом всего сооружения является балка перекрытия (бетонированная или стальная). Их делают длиной до 9 м в зависимости от перекрываемого пролета.

Для армированная изделий на блоки и балки укладывается металлическая сетка 100*100 мм. Поверх нее (на 50 мм) на балки между рядами блоков в пустоты заливается смесь.

Замена пришедших в негодность перекрытий

Опасность для проживающих создают гниющие перекрытия из дерева, к которым специальные пропитки не применялись, что нередко случалось в домах старой постройки.

Использование долговечных и надежных монолитно-сборных конструкций вместо древесины повысит безопасность эксплуатации и увеличит срок службы зданий. Повышенной гарантией обладает полистиролбетон и изделия (блоки), выполненные из него.

В домах, которые сделаны по технологиям прошлого, часто использовать невозможно. Также затруднительно применять строительную технику.

Следует принять во внимание и то, что фундамент частных построек не предусматривает дополнительной нагрузки.

Самостоятельный монтаж

Шаги, которые необходимо выполнить, чтобы самому установить перекрытия монолитные сборного типа:

В качестве опоры можно использовать раздвижные стойки, которые будут подпирать доски 20*25 см, перекрывающие пролет. Подпорки можно сделать и после укладки блоков.
Поверхность стен в горизонтальной плоскости очищают и друг от друга на расстоянии 62-65 см располагают продольные . Для увеличения плотности и прочности кладут 1,5 см толщины раствор цемента М100.
Чтобы сделать монолитную плиту, по будущему периметру конструкции ставят опалубку из дерева.
После этого поперечными рядами начинают укладку блоков, стараясь делать между элементами минимальные зазоры.
В сборных перекрытиях между участками с монолитом и опалубкой размещают металлическую или пластиковую арматуру. При необходимости оставляют не менее 150 мм нахлеста для выполнения стыков прутьев.
Грязь и пыль, образовавшиеся на поверхности, убирают.

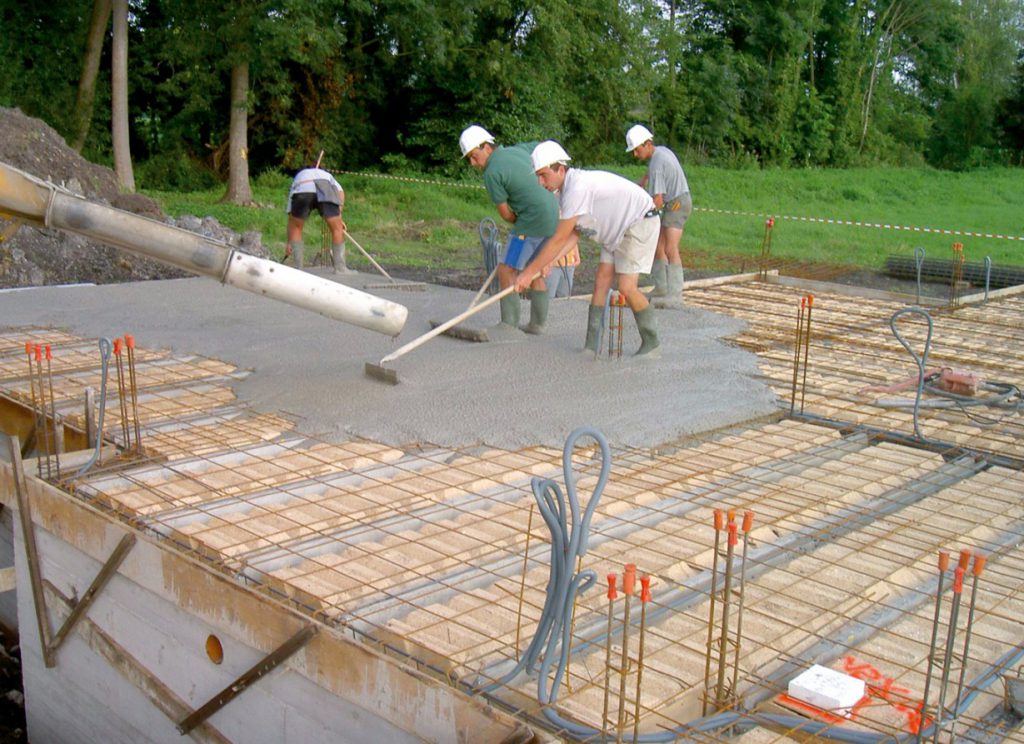

с характеристиками прочности выше В15 мелкозернистой консистенции заливается в конструкцию, разравнивается.

3 дня понадобится, чтобы перекрытие затвердело. Поверхность нужно накрыть полиэтиленовой пленкой, она требует постоянного увлажнения. Деревянные подпорки после схватывания материала можно снять и удалить опалубку.

Что нужно учесть при монтаже СМП

Чтобы обеспечить равномерный слой бетона, его заливку лучше осуществлять с помощью насоса. При этом устанавливать опалубку можно постепенно, а работу разделить на части. Это облегчит усилия при ручном труде. Кроме того, нужно знать следующие особенности:

Вязальной проволокой закрепляют к тригонам уложенную сверху блоков в нахлест дорожную сетку.
Чтобы бетон не протекал в щели, блоки следует класть друг к другу плотнее.

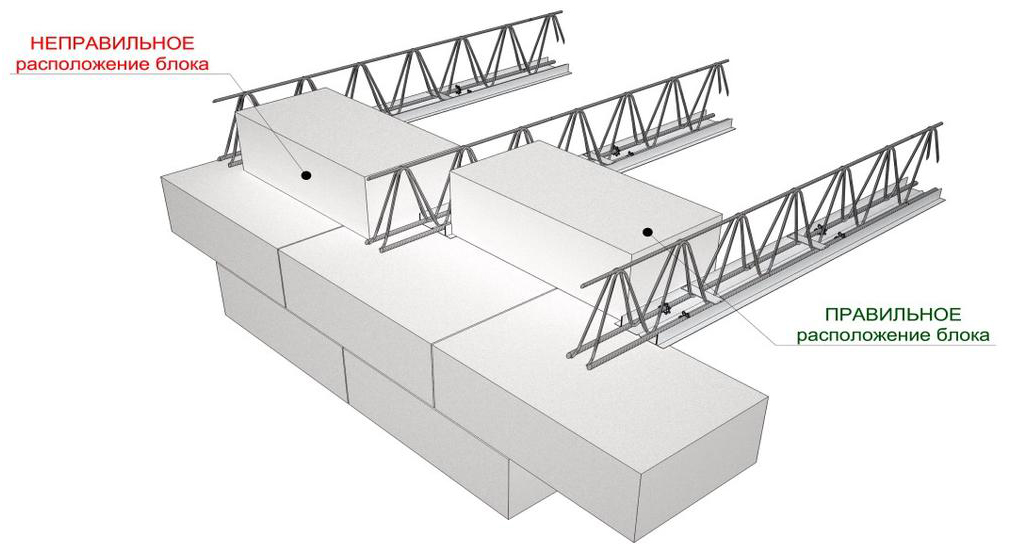

Для каждой из балок угол установки вымерять не нужно. Достаточно по одному блоку установить с обеих сторон между парами. Это избавит от ненужных замеров.
На 3-5 дней, которые понадобятся для схватывания конструкции, опоры для монтажа балок можно арендовать.

Преимущества сборно-монолитных плит

Конструкции этого типа, если они были изготовлены по всем требованиям, отличаются высокой прочностью. Также в их состав не входят деревянные элементы, благодаря чему конструкция получается огнестойкой.

Помимо этого, сборномонолитные элементы отличаются следующими плюсами:

При их монтаже и заливке не образуется швов, поэтому и пол и потолок будут максимально ровными.
Перекрытия подходят для возведения межэтажных пространств, чердаков и подвалов. Кроме этого для изделий не требуется тяжелой строительной техники.
СМП отличаются высокими теплоизоляционными показателями, благодаря чему плиту не нужно дополнительно утеплять.
Стоимость монолитных домов, изготовленных с использованием таких блоков, будет значительно ниже.
Готовые плиты не нужно покрывать несколькими слоями стяжки. Напольное покрытие можно укладывать сразу на перекрытие.
Перед заливкой бетонной смеси в пустоты в блоках очень удобно укладывать коммуникации.
СМП являются оптимальным решением при работе со стенами сложной формы. Кроме этого любой элемент можно подогнать под нужный размер непосредственно на стройплощадке.

Помимо этого, подобные конструкции чаще всего используются при реконструкции зданий, без демонтажа кровли. Еще одно преимущество СМП заключается в том, что блоки разной формы и все необходимые комплектующие можно приобрести в готовом виде.

Междуэтажное перекрытие СМП MARKO-AEROC 200

Результат:

Облегченное монолитное перекрытие МАРКО в современном строительстве.
Новые технологии в строительстве позволяют улучшить качество выполненных объектов, сэкономить деньги на материалах, выполнить работы в сжатые сроки. К таким технологиям относиться строительство зданий с использованием монолитных перекрытий МАРКО.
Облегченное монолитное перекрытие МАРКО обладает рядом преимуществ:
– простота сборки: возможность выставить конструкцию без спецтехники;
– высокая огнестойкость: REI 120 (до 120 минут);
– вес конструкции в 2 раза меньше, если сравнивать с железобетонным перекрытием;
– быстрый монтаж: за 2-3 дня четверо рабочих могут собрать до 100 м2;
– сейсмоустойчивость: до 9 баллов.
Для устройства СМП МАРКО используются блоки из ячеистого бетона. Газобетон в перекрытии имеет плотность 400 кг/м3 и отлично поглощает звуки, благодаря чему в помещении будет тихо. Высота блоков бывает 100, 150 и 200 мм, а вес – до 12,5 кг.
Газобетонные блоки применяют для монтажа межэтажных перекрытий. Блоки и балки берут на себя всю нагрузку при заливке бетона, и выполняют функции опалубки.
Монтаж перекрытия МАРКО.
Важным плюсом является простота установки, главное следовать инструкции.
Расстояние между осей несущих балок в конструкции составляет 750 мм. Средний вес такой балки составляет 6 кг/м.п. Между балками укладываются блоки и накрываются сеткой. Размер ячейки рекомендуется использовать 100х100 мм, а диаметр прутов 4-5 мм.
После сооружения конструкция заливается бетоном В 22,5 П4 фракция 5-10. В итоге получается прочная и легкая монолитная конструкция перекрытия.
Для увеличения теплоизоляции на практике могут применяться специальные плиты с пенопласта. Их устанавливают поверх газобетонных блоков. Используют плиты толщиной 50 мм и 100 мм

В строительстве цокольных перекрытий такие плиты играют роль утеплителя.
Когда использование сборно-монолитного перекрытия является наиболее рациональным.
Бывают ситуации, когда нет других вариантов, кроме как использование СМП МАРКО.
К ним можно отнести:
– замена ослабленных или деревянных перекрытий без демонтажа крыши;
– когда важную роль играет вес сооружения и его несущая способность;
– сложная форма стен (эркеры, выступы);
– здания, где нет возможности использовать спецтехнику или кран;
– где важно достичь максимально тепло- и звукоизоляции.
Универсальность перекрытий с использованием монолитным перекрытием МАРКО уже доказала свою эффективность при постройке частных домов, многоэтажных сооружений, офисных и учебных заведений.
Почему выгодно использовать перекрытия МАРКО?
1. Нет необходимости нанимать кран и спецтехнику, так как вес конструкции легкий. Правильно выставить перекрытие сможет два-три работника, используя инструкцию по монтажу и монтажную схему.
2. Несущая способность перекрытия меняется в зависимости от требуемой назрузки.
3. Использование в конструкции стандартных газобетонных блоков выпускаемых на заводе AEROC.
4. Возможность заменить перекрытие в сложных участках с выступами и эркерами.
5. Экономия бюджета составляет 30-40% по сравнению с другими видами перекрытий.
6. Универсальность: монолитные перекрытия МАРКО отлично сочетаются со стенами из разных стройматериалов.
7. В состав входят экологически чистые компоненты.
Поведя итог, можно обозначить, что облегченное монолитное перекрытие МАРКО экономически и практически обоснованное

Изготовить легкое, надежное и огнеупорное перекрытие теперь можно быстрее и дешевле. Используйте современные технологии в строительстве домов и сооружений.

Jpeg
Jpeg
Jpeg
Jpeg
Jpeg
Jpeg
Jpeg

Огнестойкость сборно-монолитного перекрытия

По огнестойкости – вопрос серьезный. Наличие пенополистирола в контексте конструкции междуэтажного перекрытия говорит само за себя, но варианты с пенополистирольными вкладышами существуют до сих пор.

Производители зачастую приводят в своих технических характеристиках параметры такого типа – огнестойкость с 15-20 мм слоем штукатурки – до двух часов. Попросту говоря, в течение часа – двух перекрытие открытый огонь выдержит без потерь несущей способности и не загорится, если оно будет оштукатурено слоем потолще. Конечно, по огнестойкости с перекрытием из старых добрых пустоток не сравнить… но строительных материалов, имеющих единственно плюсы, пока не изобретено. Нижняя поверхность перекрытия достаточно ровная и не требует облицовки гипсокартоном или другого выравнивания, а штукатурный слой в 20 мм – вполне разумный вариант.

Устройства чернового пола не требуется, так как бетонная стяжка предусмотрена конструкцией, входит в «комплект». Если выполнить стяжку качественно, получится сразу ровный пол, годный для финишной отделки. Бетон требуется с заполнителем мелкой фракции, до 5 мм, как для стяжки, так и для монолитных заделок между блоками.
