Что такое сгон, резьба, боченок, ниппель, чем они отличаются?

Технические характеристики

Сгон выглядит как отрезок трубы, с обеих сторон которого выполнена резьба. Отрезок должен быть обязательно прямой либо угловой. С короткой стороны резьба состоит из 5 витков, а с длинной – из 20 витков и более, вплоть до 30. Коротким концом сгон подключается к патрубку оборудования, например, газового котла или батареи, длинным – стыкуется с другой трубой. По длинной резьбе также «идет» муфта подобранного размера с контргайкой.

Сгоны выполняются из металла, часто «усиливаются» цинковым покрытием. Если требуется достойный внешний вид труб, есть возможность приобрести элементы с никелированным покрытием. Часто на маркировке сгона указывается две цифры, например, 75/76. Это говорит, что внешний диаметр изделия составляет 76 миллиметров, а внутренний – 75 миллиметров.

Параметры (длина витков резьбы, ее диаметр и размер сгона в дюймах) должны соблюдаться по ГОСТу и соответствовать габаритам установленного трубопровода, например, 25 миллиметрам (1 дюйму). Максимальный диаметр сгона составляет 50 миллиметров, минимальный – 15 миллиметров. Если диаметр самого трубопровода больше, то решение задачи осуществляется, благодаря использованию фланцев.

Максимальная длина фитинга составляет 160 миллиметров (для диаметра в 50 мм), а минимальная – 110 миллиметров (для диаметра в 15 мм). Эти показатели опять же можно найти в ГОСТе. Однако на практике реальность часто не соответствует стандартам, поэтому лучше самостоятельно все измерять и покупать детали нужной длины.

Существует классификация сгонов в зависимости от сферы их применения: короткие, длинные и компенсирующие. Последние применяются для сантехники, батарей и других устройств с целью минимизации отклонений в пределах 5 сантиметров, обнаружившихся в ходе установки. Длина коротких сгонов составляет от 10 до 15 сантиметров, а длинных – порядка 30 сантиметров. Длина компенсирующих сгонов варьируется от 13 до 17 сантиметров.

Длинная резьба у короткого вида составляет от 5 до 9 сантиметров, а короткая – от 9 до 17 миллиметров. Вообще, размеры короткой стороны одинаковы у всех типов сгонов. Длинная сторона длинных сгонов также варьируется от 5 до 9 сантиметров. Длинная сторона компенсирующих сгонов составляет от 7.5 до 10 сантиметров.

К основным плюсам эксплуатации сгонов относятся:

• простой монтаж без сварочного аппарата;
• отсутствие необходимости приглашать специалиста;
• появление специального блока, упрощающего разборку в случае необходимости ремонта, прочистки или замены.

Среди минусов выделяют вероятность возникновения течи из-за отсутствия герметичности.

Размеры сгонов согласно ГОСТ

Диаметр стальных сгонов в точности соответствует размерам монтируемого трубопровода. Вес сгонов стальных зависит от их длины. Размеры стандартизованы и приведены ниже в таблице.

По требованию заказчика сгоны могут быть изготовлены с условным проходом 65 и 80 мм .

Виды труб для изготовления

Трубы, использующиеся на водопроводах, системах отопления, газопроводах называется водогазопроводными (ВГП). Использование стальных труб ВГП с различной толщиной стенки обуславливается условиями эксплуатации. Различают следующие типы изделий:

Масса изделий зависит от типа используемой трубы. Для изготовления используются стальные трубы ГОСТ 3262-2010.

Правильная установка американки

Сантехника американка монтируется при помощи разводных, рожковых и универсальных ключей. Также иногда может понадобиться специальный круглый ключ, которым американки закручиваются изнутри. Использование газовых ключей недопустимо. Чрезмерные усилия, прикладываемые к рукояткам газового ключа, могут деформировать накидную гайку.

Рассмотрим, как производится установка американки на трубу.

Американка с внутренней резьбой устанавливается на два участка имеющегося трубопровода. Если резьбы на трубе нет, то она нарезается посредством плашки. На резьбу одного участка наматывается уплотнитель. Это может быть ФУМ-лента, льняные волокна или другие материалы. После этого производится накручивание одной части американки на трубу с помощью ключа. Затем накладывают уплотнитель на второй резьбовый участок, после чего накручивают на него второй фитинг американки с гайкой. После чего два участка трубопровода соединятся между собой посредством закручивания накидной гайки фитинга.

Установка американки с наружной резьбой осуществляется почти так же. Отличием является то, что уплотнитель накручивается на резьбу самой американки.

Как видим, применение соединительных элементов типа американка позволяет значительно ускорить и упростить процесс монтажа и возможного демонтажа трубопроводов и других сантехнических приборов.

Особенности фитинга американка

Американка для сантехники является разборной конструкцией, комбинированной муфтой из двух резьбовых фитингов и накидной гайки.

Она бывает плоской и при ее применении герметичность соединения обеспечивает прокладка. Изделие отличается компактностью и доступной ценой. В процессе эксплуатации, возможно, потребуется подтянуть гайку и заменить пришедшую в негодность прокладку, поэтому такое соединение не желательно делать скрытым.

Существует другой вариант элемента – конусная американка. В данном случае прокладка не нужна, поскольку отполированные части фитингов в форме конусов в процессе закручивания гайки максимально плотно примыкают одна к другой.

Величина отклонения по оси прокладываемых труб должна не превышать 5 градусов. Их нужно тщательно проверять на наличие скрытых дефектов. При создании ответственных соединений, которым предстоит работать в условиях температурного перепада в таких приборах как, например, водонагреватель, следует использовать конусный вариант.

Благодаря американке выполняют переход на трубу, имеющую другой диаметр, или изготовленную из иного материала. С ее помощью можно сделать угловой тип соединения.

Удобство применения данной детали привело к тому, что ряд компаний – производителей сантехники задействуют ее в качестве монтажного изделия для приборов учета, фирменных смесителей, фильтров и прочих изделий.

Для изготовления фитинга американка можно использовать такие материалы:

• чугун;
• нержавейка;
• латунь с покрытием из никеля или хрома;
• металлопластик.

В последнем случае применяют комбинацию полипропилена и нержавейки – такие изделия задействуют при обустройстве пластиковых стояков.

В зависимости от наличия наружной или внутренней резьбы различают такие виды американок:

• муфта-муфта;
• муфта-резьба;
• резьба-резьба.

Соединение по типу американка производят под все пользующиеся спросом размеры трубной продукции. Самыми популярными параметрами считаются 1/2 и 3/4 дюйма.

Установка сгонов

Соединение с пластиковыми трубами

Соединение водопроводных составляющих с помощью сантехнических сгонов считается простым: для установки элемента не требуется специальных навыков и практики.

Элементы для воды принципиально отличаются тем, что резьба в них расположена снаружи, и они обязательно должны быть покрыты антикоррозийным слоем. Такой тип соединения считается разъемным: он будет уместным в том случае, когда в будущем может возникнуть потребность разобрать часть трубопровода.

Сгон, муфта и контргайка в сборе должны быть соединены плотно и качественно, чтобы в дальнейшем не возникло протечек и была обеспечена герметичность.

Установка соединительных элементов для труб и общая сборка водопровода совершается в несколько этапов:

1. На один из краев трубы накручивается муфта.
2. К муфте прикрепляется сгон. Вкручивать деталь нужно до максимума. Использовать следует ту сторону, где резьба более короткая.
3. К противоположной стороне прикручивается контрагайка. К ней фиксируется соединительный фитинг, который обычно используют в тех местах, где диаметр труб отличается, или же там, где происходит разветвление трубы.
4. Конец сгона прилаживается к трубе, после чего уже свинчивается муфта, которая должна переходить на трубу.
5. В завершении работы контргайку подкручивают к муфте таким образом, чтобы они находились друг от друга на расстоянии, не превышающем трех сантиметров. Для закрепления заполняют это свободное пространство уплотнителем, например, сантехнической паклей с солидолом или пастой.

Если потребуется демонтировать установленный участок трубы, следует вначале открутить гайку, затем – муфту, а в конце уже снять сгон.

Устройство соединения со сгоном

Соединение трубопровода с использованием изделия предполагает использование в конструкции муфты (одной или двух), контргайки. Сгон концом, на котором резьба малой длины вкручивается в кран или другое устройство. Затем на него накручивается контргайка и муфта. Затем муфта накручивается на трубопровод, за счет гайки предотвращается откручивание муфты. Цена на такой комплект зависит от материала.

Самые дешевые – чугунные и стальные изделия. Они имеют сертификат соответствия, как и импортная продукция.

Для герметизации соединений используются: для резьбы — лен, герметик, лента–фум, снаружи – лак или краска с коротким сроком высыхания. Обратный ход резьбы дает течь в месте соединения с большой вероятностью. Для удержания вентиля в нужном положении пользуются двумя ключами.

Проблемным местом в конструкции считается свободная резьба. Стенка на трубе остается тонкая и быстро корродирует. Ее необходимо оцинковать. Для того чтобы оцинковать, наносится специальный состав, из которого на поверхности металла оседает цинк. После чего сталь становится защищена.

Рекомендации по эксплуатации

Для продления срока эксплуатации любой детали трубопровода, ее необходимо регулярно красить. Это позволяет снизить вероятность появления ржавчины на металлической трубе. Однако, если возникнет необходимость разобрать окрашенный участок, со сгонов нужно предварительно удалить слой краски. Сделать это можно с помощью обыкновенного ножа или паяльной лампы.

Если ржавчина все-таки появилась даже при наличии антикоррозийного покрытия, эту проблему легче всего решить, заменив сгон из нержавеющего материала. Долго служат и не ржавеют элементы из латуни.

Еще одна распространенная проблема — появление протечки контргайки. Такая ситуация возникает вне зависимости от того, насколько правильно были подобраны детали. Причина этого чаще всего простая: уплотнитель пришел в негодность.

Подмотка из льняной нити имеет свойство перегорать или гнить. В таком случае следует заменить старый уплотнитель. Желательно перед намоткой обработать новую льняную нить специальным быстросохнущим лаком. Такое покрытие создаст защитный слой, предупреждающий перегревание или промокание.

Если сгон для труб подобран нужного размера и сделан из качественного материала, подходящего для конкретного трубопровода и условий эксплуатации, он прослужит долго и не вызовет проблем во время использования. Подобрав оптимальный вариант, можно избавить себя от возможных неполадок.

Если кратко сказать, что такое сгон, то это небольшой кусок трубы, у которого с обоих концов нарезана резьба. Резьба нарезается разной длины для удобства разборки во время эксплуатации, если возникнет необходимость.

Длина резьбы на изделии зависит от диаметра. Чем меньше диаметр изделия, тем больше коэффициент, определяющий длину. Минимальные значения таковы: короткая резьба не менее 5 ниток, длинная не менее 20 ниток.

Все изделия ГОСТированы и определение таково. Сгон – это соединительная часть, имеющая цилиндрическую резьбу предназначенная для трубопроводов. Номер нормативного документа – 8969-2010. устанавливаются на водопроводах, системах отопления, газопроводах и прочих, которые работают с неагрессивными средами, такими как вода, пар, газ, при температурах до 175°С и давлении, не превышающем 1,6 МПа.

Классифицировать стальные изделия можно так:

Преимущества применения

Главным образом выделяют такие положительные моменты от использования сгонов:

• Конструкция, выполненная таким образом, позволяет осуществлять стыковку составных частей трубопровода довольно просто и при этом очень надежно.
• Контакт деталей получается разборным, а это значительно упрощает процесс чистки труб и ремонтные работы по замене вышедшего из строя участка.
• Для монтажа нет необходимости использовать специальное оборудование и приглашать мастеров. Весь процесс можно сделать своими руками (о правилах технической эксплуатации систем водоснабжения и водоотведения прочитайте здесь). Главное – соблюдать рекомендации по установке и последовательность своих действий.

Что касается недостатков, хочется сказать следующее:

при неумелом обращении с контргайкой может образоваться течь.

Но, это не является «минусом» самого изделия, а скорее всего монтажа.

Поэтому изъян, такого рода, является следствием неумелого обращения с механизмами.

Выбирая изделия, необходимо разбираться в обозначениях.

Раньше производители наносили маркировку в дюймах.

На данный момент все чаще используют метрическую систему исчисления.

При выборе нужно обращать внимание на цену изделий. Данный параметр будет напрямую влиять на стоимость работы в целом

При желании, можно приобрести устройства в комплекте с другими элементами (муфты, гайки).

Способы соединения трубопроводов со сгоном

Сгоны сантехнические отличаются от других трубных заготовок тем, что у них резьба нанесена снаружи. Это очень удобно в работе, например, при установке крана шарового со сгоном. Однако в трубопроводах большого диаметра предпочтительнее монтаж на фланцах, особенно когда необходимо сделать разборное сочленение. На сгоне между муфтой и гайкой наматывают паклю, чтобы окончательно закрепить сочленение.

Стандартный способ соединения при монтаже вентильного или шарового крана предполагает применение сгона с муфтой и контргайкой и короткой резьбы с другой стороны для состыковки с трубой. В качестве уплотнителя используют сантехническую паклю, смазанную солидолом или специальную пасту. Подготовленная основа совмещается на концах с прокручиванием муфты.

Иногда требуется демонтаж части трубопровода для удаления ржавчины и прочих засорений системы. Тогда стальные сгоны с муфтой и контргайкой разбирают и устраняют проблему. Отслужившую свой срок деталь лучше заменить на новую, не дожидаясь течи и других осложнений. Блок снимают рычажным ключом.

На открытых участках трубопровода в квартире или частном доме для эстетики рекомендуется использовать изделие с антикоррозийной защитой. То есть, не обычный сгон сантехнический, а никелированный

Для обеспечения герметичности важно точное совпадение заготовок и труб по одной оси

Что это такое?

Выясним, что такое американка в сантехнике, и по какому принципу она работает.

Американка — это соединительный элемент, предназначенный для быстрой и удобной стыковки между собой трубопроводов из различных материалов, имеющих внутреннюю или наружную резьбу. Изделие конструктивно состоит из таких компонентов:

• быстроразъемная шестигранная гайка с резьбой;
• 2 фитинга, также имеющих резьбу;
• резиновая, полиуретановая или паронитовая прокладка (в некоторых моделях, в частности, в конусных, ее может не быть).

По сути, это — муфта, имеющая буртик и накидную гайку, упирающуюся в этот буртик. Муфтовое соединение труб американка позволяет соединить два отрезка трубопровода посредством вращения всего одной гайки. Точно так же соединение может быть разобрано.

На фото составные части американки

Изготавливаются соединители из нержавеющей стали, латунных сплавов, чугуна, комбинаций нержавеющей стали и полипропилена. Изделия способны выдерживать температуры рабочей среды до +120 градусов. Величина допустимого давления обычно указывается на корпусе изделия.

Наружная поверхность американки имеет декоративное никелевое покрытие, защищающее изделие от коррозии и механических повреждений, а также несущее эстетическую привлекательность. Если использовать для работы с американкой слишком грубые инструменты, то на поверхности изделия могут появиться царапины.

Достоинства и недостатки соединения труб на сгонах

Основные преимущества сочленения неподвижного трубопровода на резьбе:

• при монтаже легко обойтись без специального оборудования (сварочный аппарат):
• не нужна квалификация сварщика и большой опыт по монтажу трубопроводов;
• достаточно соблюдения технологии и рекомендаций по состыковке трубных заготовок;
• без сварки получается надежная состыковка труб;
• после работы остается разборный блок, упрощающий в дальнейшем ремонт данного участка трубопровода.

Среди минусов специалисты отмечают вероятность течи при негерметичном соединении посредством контргайки.

При выборе детали весомое значение имеет ее длина

Виды сгонов

• Никелированные. Благодаря гальваническому покрытию слоем никеля, они имеют привлекательный внешний вид и по этой причине их применяют при монтаже труб отопления, водопровода и газопровода.

  Стоят такие фитинги намного дороже своих аналогов.

• Оцинкованные. Предназначаются для сопряжения труб в системах, работающих в неагрессивных средах.

  Оцинкованные сгоны в комплекте с муфтой и контргайкой применяются не только при прокладке магистралей и при установке отопительных систем, но и при обустройстве вентилей, спускных кранов, приборов учета и контроля.

• Стальные. Их изготавливают из:
  • обычной,
  • оцинкованной,
  • нержавеющей стали (про качественные полотенцесушители водяные написано на этой странице).

  Сгоны оцинковывают с одной целью — для увеличения стойкости детали к процессу ржавления. А это способствует продлению срока службы резьбового соединения.

  Данные устройства используются на трубопроводах, которые укладываются в грунт и где рабочей средой является пар, вода и газ.

  Чтобы защитить детали от коррозии, их покрывают специальным составом. Кроме стали, в качестве материала может быть применена медь, чугун и бронза.

Материал и конструкция изделия могут воздействовать на химический состав и температуру рабочей среды.

Применяя сгоны из различных вариативных материалов, можно достичь предопределенных свойств (например, сопротивляемость к ржавлению).

К примеру, медные детали, практически, не реагируют на изменение температурного режима и на воздействие ультрафиолетовых лучей.

Длительнее всего служат соединители из нержавеющей стали, в три раза дольше, чем детали из углеродистой стали и в два раза больше, чем из оцинкованной.

ГОСТ сгонов:

• длина изделия- 110, 130, 150 мм,
• внутренний диаметр – 15, 32, 50 мм,
• расстояние длинного участка с пазами- 40, 55, 65 мм,
• расстояние короткого резьбового участка – 9, 13, 17 мм.

Кроме вышеперечисленных размеров, еще могут быть и промежуточные параметры.

Запомните! Подбирать соединительные детали нужно только в строгом соответствии с диаметром труб.

Условно все сгоны можно разделить на следующие виды:

• Короткие
• Длинные.
• Компенсирующие.

Компенсирующие сгоны с длинными пазами используются при подключении труб к сантехническим приборам или батареям отопления (какие радиаторы лучше для квартиры) для того, чтобы исключить отклонение по длине подводки, которая, возможно, была допущена при изготовлении на производстве.

Можно ли самостоятельно изготовить сгон и как это делать

При устройстве трубопроводной магистрали своими руками иногда возникает ситуация, когда требуется подборка нужной длины сгонов – заводские изделия по стандартам перекрывают лишь узкий диапазон размеров и диаметров. В этом случае используют самостоятельно изготовленную трубу, а зажимную контргайку и муфту необходимого диаметра берут от другой заготовки. Для изготовления нужно использовать подходящий по длине отрезок газовой трубы, для проведения работ потребуется плашка с держателем или клупп, масло, тиски для зажима заготовки, ножовка по металлу или болгарка для резки трубы.

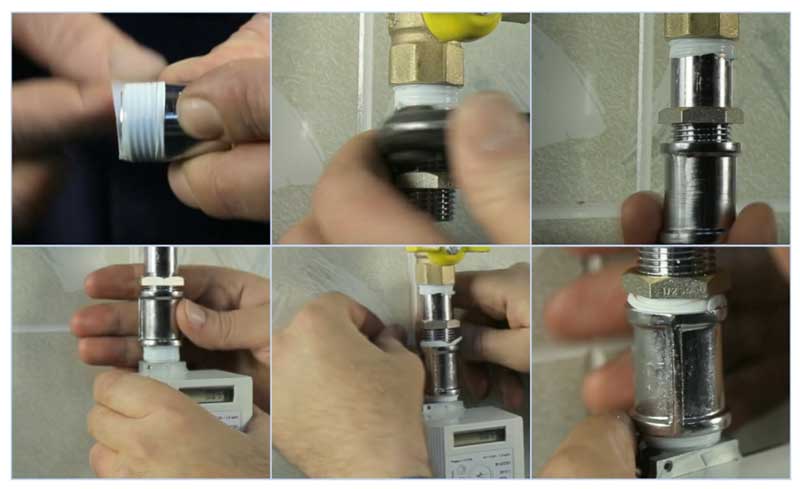

Рис. 7 Пример монтажа сгона на ФУМ ленту для установки газового счетчика

Работы проводят в следующей последовательности:

1. Отрезают от трубы заготовку нужной длины, зажимают деталь в тиски, наружные торцы с обеих сторон защищают наждачной бумагой, болгаркой или напильником.
2. Смазывают трубную поверхность со стороны короткой резьбы, вставляют в держатель или клупп плашку и плотно прижимают ее к торцу, стараясь выдержать строго перпендикулярное положение относительно оси заготовки.
3. Начинают вворачивать плашку в трубу, прилагая при этом максимальное усилие, после нескольких витков и схватывания зубцов плашки за резьбу, прижимное усилие не требуется.
4. Нарезку производят в прямом и обратном направлении, периодически извлекая инструмент и очищая его от стружки чистой тряпкой вместе с трубной поверхностью.
5. После прохода на короткой стороне 5 – 6 витков деталь переворачивают и приступают к нарезанию длинной резьбы из 20 витков на другом конце.

Рис. 8 Порядок изготовления сгона своими руками

Сгон является одним из распространенных вариантов подключения стальных трубопроводов к сантехнической и газовой арматуре, оборудованию. При правильном монтаже соединительная муфта обеспечивает надежное, долговечное и герметичное соединение, при необходимости фитинг подходящей длины несложно сделать своими руками.

Самостоятельное изготовление сгона

При необходимости изготовить сгон нужных размеров можно самостоятельно. Для выполнения работы потребуются:

• металлическая стальная труба – отрез трубы соответствующей длины;
• столярные тиски для облегчения работы;
• оборудование для нарезки резьбы: плашка с плашкодержателем для внешней резьбы или метчик для нанесения внутренней резьбы;
• напильник (предназначается для снятия фаски);
• болгарка (ножовка по металлу) для резки, если потребуется отрезать часть трубы для заготовки сгона;
• смазка.

Работа выполняется в следующем порядке:

1. при помощи болгарки или ножовки отрезается заготовка для сгона соответствующей длины;

Обрезка трубы болгаркой для изготовления сгона

  В соответствии с рекомендациями специалистов длина сгона должна быть на 3 – 5 мм больше разрыва труб.

1. с концов подготовленного отреза снимается фаска;
2. края обрабатываются смазкой для облегчения нарезки резьбы;
3. сгон зажимается тисками;
4. выбранным оборудованием нарезается резьба. Короткая часть резьбы должна составлять не менее 5 ниток, а длинная – 20 ниток. При необходимости длинная часть может быть увеличена до 30 ниток.

Нарезка резьбы на сгоне

При самостоятельном изготовлении сгона нельзя забывать о средствах индивидуальной защиты мастера. Рекомендуется использовать перчатки и защитную маску при резке труб.
