Конструкция трехслойной системы

Рассматривая конструкцию дымохода серии «Uni», отмечается, что основу его составляет внутренняя керамическая труба. Она термоустойчивая, не разрушается от воздействия агрессивных жидкостей. Промежуточным слоем служит теплоизоляция из минеральных плит. Снаружи дымоход закрывают блоки, выполненные из облегченного бетона. В них обустроены вентиляционные каналы с ответвлениями, служащими для проветривания.

Отводчик конденсата оборудован в нижней части дымоходов модели «Uni». Он позволяет избавиться от излишков влаги, оседающей на керамические внутренние поверхности в процессе эксплуатации. Чтобы внутренний канал постоянно проветривался, предусмотрена декоративная вентиляционная решетка. Ревизионный тройник, дополненный герметичной пластиной и удобной дверцей, позволяет производить текущий осмотр дымохода и его обслуживание.

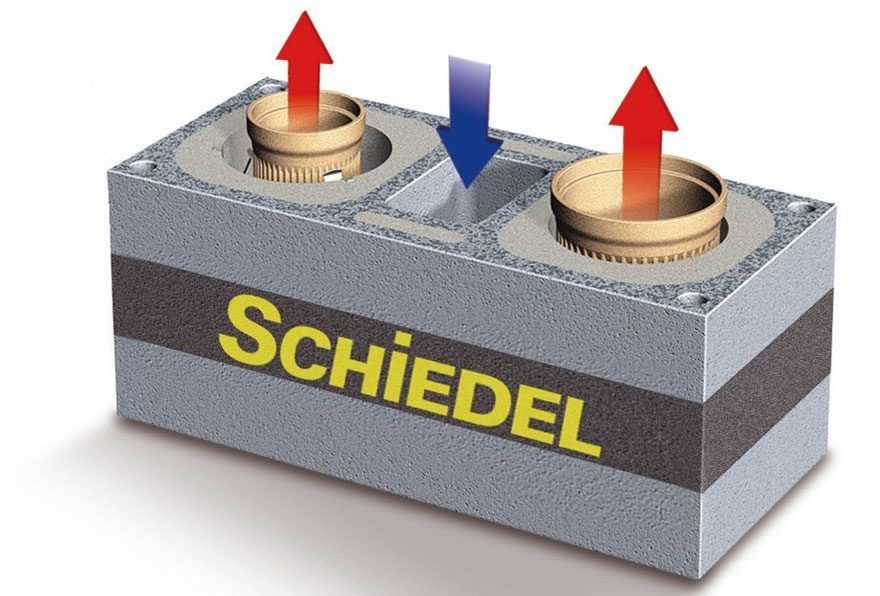

Дымоход керамики Schiedel UNI двухходовой с вентиляцией

В зависимости от конструкции есть шесть разновидностей дымоходов «Schiedel Uni»:

• одноходовая модель;
• дымоход с одним ходом и вентиляционным каналом;
• двухходовая разновидность;
• двухходовой дымоход, оснащенный каналом для вентиляции;
• комбинированный вид, имеющий два канала различного диаметра;
• комбинированный дымоход «Uni» с одним вентиляционным каналом.

Разновидности дымоотводящих труб

Модельный ряд дымоходов, представляемых компанией «Schiedel», содержит несколько разновидностей.

«Kerastar» – типы дымоходов, у которых внутренняя поверхность керамическая, внешняя – из нержавеющей стали, а между ними находится слой теплоизоляции. Это один из наиболее приемлемых вариантов, если требуется обустроить дымоход в доме после его постройки.

Дымоходы Schiedel-kerastar

«Keranova» – экологически безопасные виды дымоходов, подходящие для оборудования в жилых строениях. Часто их используют, если требуется провести реконструкционные операции с уже существующими дымоотводами. Такие дымоходы оптимально подходят для отвода продуктов горения твердотопливных котлов.

Дымоходы Schiedel-Keranova

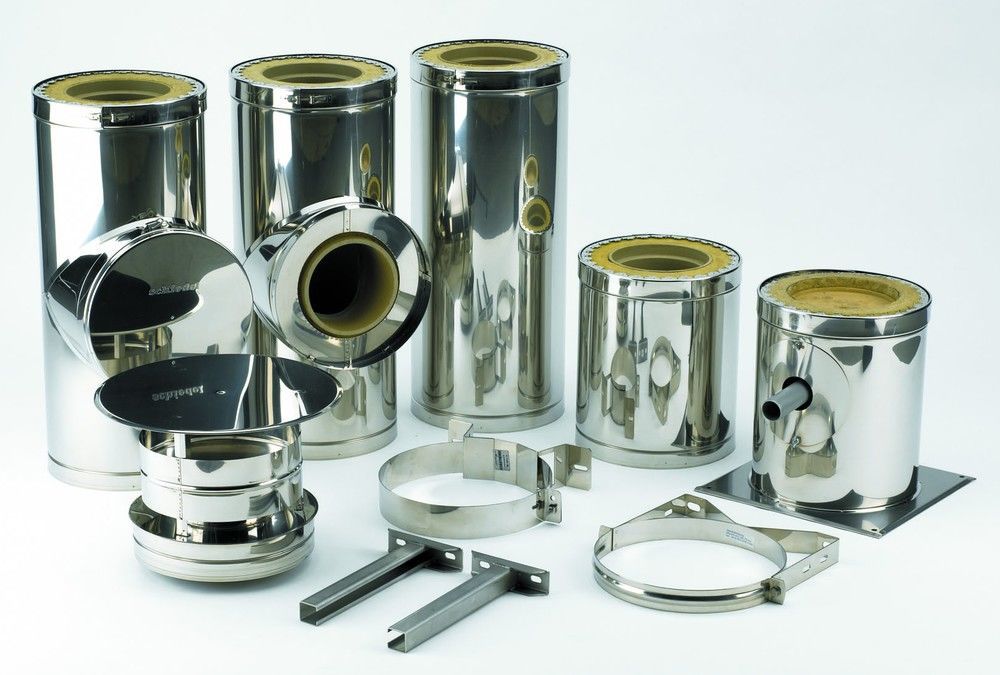

«Permeter» представляет собой внутреннюю трубу из нержавеющей устойчивой к неблагоприятным воздействиям стали, покрытую слоем теплоизоляции и внешним кожухом. Выполнен он из оцинкованного прочного металла, имеющего напыление благородного серого или черного оттенка. Такой дымоход нашел признание при обустройстве каминов и печей в бане.

Дымоходы Schiedel-Permeter

https://youtube.com/watch?v=16Zgq1XHAy4

Установка стального дымохода Schiedel Permeter в дачный домик

«Мulti» является новинкой в ассортименте «Schiedel». Основное отличие конструкции заключается в поступлении воздуха для горения через пространство, остающееся между внутренней керамической трубой и внешней бетонной оболочкой. Такие конструкции долговечные, ориентированы для отопительных устройств, функционирующих с применением газообразного или жидкого топлива.

Дымоходы Schiedel-Multi

Есть и другие достойные представители бренда «Schiedel». К ним относится «Isokern» – однослойные модули, для производства которых применяется вулканическая пемза, характеризующаяся хорошей прочностью. Завоевала признание модель «Uni» – керамические универсальные дымоходы, обеспечивающие оптимальное проветривание, благодаря особой геометрии деталей. Востребована система «Quadro», способная обеспечить обогрев помещений в многоквартирном доме.

Особенности монтажа

Сборка модульных систем «Schiedel» занимает немного времени. Полностью установить дымоход можно в течение дня. Размер сечения зависит от типа отопительного устройства и характеристик жилья. Диаметр трубы должен соответствовать патрубку. Если не удается подобрать подходящий размер, то применяется переходник.

При разработке проекта необходимо исключить горизонтальные участки большой длины. Наиболее оптимальной системой для жилья является «Schiedel Uni», известная своей безопасностью и надежностью, которую обусловливает трехслойная конструкция. Такой дымоход способен отводить продукты сгорания от разнообразных теплогенерирующих устройств, функционирующих на любых видах топлива.

Монтаж дымохода Шидель

Подключение к дымоходной конструкции «Uni» производится разными способами, зависящими от условий эксплуатации оборудования. Угол монтажа может составлять 45 или 90 градусов. Сверху устанавливается защитная плита, дополненная конусом, сделанным из нержавеющей стали.

Преимущества

Чтобы убедиться в том, что дымоходы из керамики бренда «Schiedel» действительно являются достойным выбором, следует проанализировать их достоинства:

Конструкция дымохода Schiedel

Важным преимуществом становится высокая декоративная привлекательность дымоходов, которые не требуют принятия дополнительных мер по их маскировке.

Для домов, построенных из древесины, керамические дымоотводящие системы являются наиболее оптимальными вариантами, так как они соответствуют нормам пожарной безопасности. Идеально гладкая внутренняя плоскость практически не задерживает сажу. В случае необходимости такие цилиндрические поверхности быстро и легко очищаются.
